Заземление газового котла в частном доме: нормы, особенности устройства и проверки

Установка отопительного оборудования, работающего на природном газе, является распространенной практикой как в промышленности, так и в жилых домах. Однако отечественные установки значительно уступают по эффективности и другим техническим параметрам. На первый взгляд, бытовой газовый котел - это простой прибор, который предъявляет мало требований к своему потенциальному владельцу, не так ли?

Почему же заземление газового котла в частном доме является обязательным и его можно игнорировать? Мы поможем вам это выяснить - в этой публикации рассказывается о том, почему следует заземлять электроприборы, как это сделать, а также о правилах и нормах проверки заземления. Также имеются схемы приборов, обзорные фотографии и видеорекомендации.

Почему нужно заземлять газовый котел?

Современные газовые котлы традиционно содержат в своей структуре элементы управления, выполненные по принципу высокотехнологичной цифровой электроники.

Схемы таких устройств включают:

• цифровые микроконтроллеры;
• Полевые транзисторы и планарные микросхемы.
• чувствительные электронные датчики,

Для электроники такой конструкции наличие статического электричества представляет собой "смертельную угрозу". В самый неожиданный момент газовый котел может перестать работать из-за отказа электронных компонентов, вызванного статическими микротоками.

Это одна из основных причин, почему необходимо сделать контур заземления в контуре газового котла.

Необходимость заземления газового котельного оборудования является обязательным мероприятием независимо от назначения оборудования - промышленного или бытового.

Еще одной причиной введения заземления является очевидная опасность неконтролируемого воспламенения газа, что создает высокий риск пожара или взрыва газового котла. И здесь пресловутое статическое электричество играет свою "отрицательную" роль, и единственный способ избавиться от него - правильно сделать контур заземления. Принципы безопасного использования газового котла описаны в следующей статье.

Нормы и правила заземления

Стандарты и правила, описывающие схему заземления газового котла, представлены в официальном документе ПУЭ.

Согласно установленным стандартам заземления бытового газового котла в домашних условиях, прибор должен быть укомплектован контуром заземления, но не указано конкретно, какой контур должен использоваться - промышленный или бытовой.

Для защиты газовых приборов, в частности водонагревателей (бойлеров), подходит простая конструкция контурной линии. Используется металлическая лента и реактивный электрод.

Между тем, независимо от способа изготовления системы контурного заземления, документ EMP пп. 1.7.103 задает параметры сопротивления шлейфа.

Следующие требования относятся к системе бытовой или специализированной группы: "Полное сопротивление заземления ... всех повторных заземлителей ... не должно превышать 5, 10 и 20 Ом при напряжении сети 660, 380 и 220 В для трехфазного источника тока (380, 220 и 127 В для однофазного источника тока), соответственно, в любой сезон. В то же время, сопротивление утечки на землю при каждом повторном заземлении не должно превышать 15, 30 и 60 Ом соответственно при тех же напряжениях."

На практике газовая служба требует, чтобы сопротивление не превышало 10 Ом.

Категорически недопустимо, согласно положениям документа ПУЭ, использовать заземление для бытового газового котла, например:

• заземляющие проводники стационарных бытовых розеток;
• заземляющие проводники стационарной газораспределительной сети и других трубопроводов легковоспламеняющихся или взрывоопасных жидкостей, газов или смесей.
• поверхности труб канализационных сетей;
• поверхности нагревательных труб;

В качестве естественного заземления допустимо использовать металлические водопроводные трубы, проложенные под землей, железобетонные фундаментные конструкции, имеющие надежную гидроизоляцию, металлические строительные конструкции, расположенные под землей, и т.д.

Если в непосредственной близости от здания нет ничего подходящего для заземления, следует предусмотреть индивидуальный контур заземления.

Обустройство заземляющего контура газовой колонки

Итак, если вы все еще сомневаетесь, стоит ли заземлять газовый котел в своем доме, то ответ однозначный - да, стоит. И сразу после установки нового газового прибора, с последующей проверкой правильности работы устройства "заземления".

[adinserter name="mobile: insert in text -5″].

Поэтому стоит рассмотреть традиционную схему устройства, материалы и компоненты, необходимые для организации "контурной площадки", а также особенности проверки.

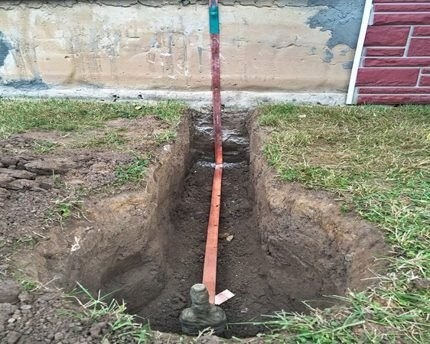

Схема организации контура заземления для бытового газового котла. Используются два штыря заземления и простой кусок металлической ленты

Принципиальную схему, как правило, делают в классическом варианте формы "треугольник", погружая в землю на глубину не менее 0,5 метра. Угловые точки треугольника - это металлические электроды (желательно покрытые слоем меди).

Оптимальная глубина вбивания металлических колышков составляет 4,5 метра. В качестве соединительного материала для электродных элементов используется металлическая лента.

Таким образом, построение контура "треугольника земли" включает в себя процесс вбивания в землю трех металлических электродных колышков, затем между ними делается погрузочная траншея, в которую укладывается металлическая полоса и приваривается к электродным колышкам.

Согласно тем же правилам ПУЭ, заземляющий "треугольник" должен быть установлен на расстоянии не менее 1 метра от стены жилища. Классическое расстояние между электродами, вбитыми в землю, составляет 2,5 метра.

Однако вместо варианта "дельта" подойдет и простая металлическая полоса (не запрещенная ПУЭ) между двумя погруженными в землю электродами длиной не менее 3 метров (схематическое решение показано ниже). Размеры заземлителей и заземляющих проводников, проложенных в земле, также приведены в таблице PUE 1.7.4.

Классическим вариантом схемы является так называемая "дельта". Этот вариант схемы характеризуется тем, что позволяет обеспечить оптимальную устойчивость к токам оттока без каких-либо дополнительных манипуляций.

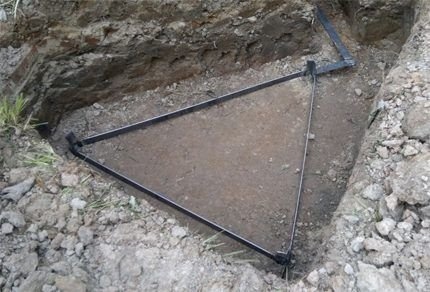

Внешний вид контура заземления, установленного по схеме "треугольник", который рекомендуется для защиты газовых котлов (колонок) бытового назначения.

Отдельно следует обратить внимание на технологию погружения металлических шпилек в грунт с учетом глубины погружения 4,5 метра.

Чтобы погрузить относительно тонкий металлический зонд на такую глубину, используется несколько коротких секций, которые соединяются одна с другой по мере погружения. Соединения выполняются с помощью специальных фитингов или сварки. (Второй вариант предпочтительнее).

Мы рекомендуем прочитать подробную инструкцию о том, как выбрать подходящий материал и сделать заземление самостоятельно.

Как соединить заземляющий контур со щитом?

Изготовленное и установленное заземляющее устройство для бытового газового котла должно быть правильно подключено к распределительному устройству газового прибора (обычно это трехполюсная сетевая розетка или панель управления).

Правила PEE допускают использование различных типов проводников в качестве линии связи, но указывают диаметр проводника в зависимости от материала проводника: медь, алюминий, сталь.

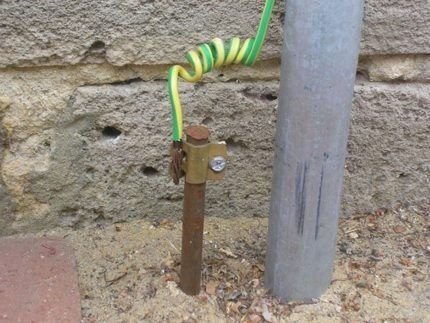

Компонент, соединяющий циркуляционную систему с силовым щитом (сетевой розеткой), от которого питается газовый котел. Для связи используется кабель, сечение которого указано в соответствующих правилах устройства электроустановок.

Допускается установка УЗО (прерывателя цепи замыкания на землю) в силовом коммутационном оборудовании газового котла, но только при наличии системы заземления контура. Также допускается использование розеток УЗО. Этот пункт включен в правила ПУЭ.

Особенности проверки заземления газового оборудования

В ситуации, когда представитель газовой службы проверяет правильность монтажа котла, его подключения и эксплуатации, вопрос проверки правильности заземления бытового газового котла не имеет значения. Однако на практике часто случается некий технический казус.

Действительно, контур электрического заземления обычно считается прерогативой представителей органа электроснабжения. Это означает, что проверка контура проводится энергетическим ведомством, что также подтверждается правилами ПУЭ.

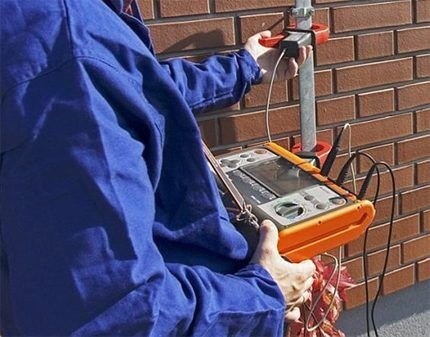

Лабораторные испытания сопротивления контура заземления проведению тока. Обычно в проведении таких измерений участвует специализированная организация, уполномоченная выдавать отчеты о результатах испытаний.

Для проведения испытания необходимо специальное электрооборудование (лаборатория). С помощью измерительной лаборатории можно измерить не только сопротивление растеканию тока в цепях, но и степень молниезащиты.

Однако этот вариант обычно применяется к промышленному оборудованию. В отечественном секторе, как показывает практика, многое зависит от местных нормативных актов в отдельных регионах.

Федеральное законодательство определяет только стандарты периодических проверок (GETA Приложение 3, пункт 26) и устанавливает правила подготовки и ввода в эксплуатацию оборудования (GETA, PUE).

Согласно законодательству, заземление котла должно проверяться не реже одного раза в год. По результатам проверки владелец газового прибора получает соответствующий документ (Акт проверки). Методы измерения сопротивления заземления обсуждаются в этом материале.

Выводы и полезное видео по теме

В следующем видеоролике показана последовательность действий для защиты газовых приборов.

Видео дает полное представление о необходимых работах, используемых инструментах и других тонкостях процесса:

Дополнение бытового котла заземляющим элементом, как показывает практика, можно и нужно делать. Даже если проведение такой работы потребует от потенциального пользователя определенных финансовых затрат, оно того стоит.

Оборудовав газовый котел контуром заземления, пользователь прибора не только повышает надежность коллектора прибора, но и обеспечивает высокий уровень собственной безопасности.
