Электрические водонагреватели своими руками

Если у вас есть время и навыки, вы можете сделать свой собственный водонагреватель. Он необходим для частного дома, в котором нет центрального водоснабжения.

Он также полезен в квартире в тех случаях, когда отключена горячая вода. Прежде всего, необходимо продумать технические аспекты, понять схему работы, а затем приступить к установке бака и нагревательного элемента.

Разновидности электрических водонагревателей

Существует два типа электрических водонагревателей - накопительные и проточные. Первый вариант легче сделать самостоятельно. Но второй тип более удобен в использовании: горячая вода постоянно льется из крана, не нужно ждать, пока она нагреется. Такое устройство потребляет электроэнергию, когда кран открыт. Еще одно преимущество этого типа - нет необходимости выполнять теплоизоляцию устройства.

Важные нюансы

Количество и расположение нагревателей в баке важно для хорошей работы котла. Рекомендуется устанавливать их один над другим, на одинаковом расстоянии друг от друга и от дна. Согласно законам физики, теплая вода поднимается к верху, течет к задней стенке, плавно опускается и заменяется еще более теплым потоком.

Непрерывное движение помогает поддерживать температуру и равномерно нагревает весь объем.

Количество ТЭНов

Количество нагревательных элементов в котле зависит от их мощности и желаемой мощности устройства. Стандартное значение для бытовых нагревателей составляет 2 кВт. Мы используем 3 таких элемента (общей мощностью 6 кВт) для нагрева 300 л воды до 100° за 3 часа. Исходя из этого, можно рассчитать, сколько нагревательных элементов необходимо для бытового водонагревателя. Чем больше элементов, тем быстрее прибор будет выполнять свою работу.

Объем бака

По статистике, житель квартиры потребляет 100-400 литров воды в день. При выборе котла учитывайте количество людей, которые будут им пользоваться, и частоту использования. Минимальная вместимость бака составляет 30 литров. Помните, что чем больше водонагреватель, тем больше времени требуется для его нагрева.

Прочие детали

При создании прибора и его эксплуатации необходимо думать о безопасности. Полезные советы:

1. Если вода в бойлере циркулирует естественным образом, установите датчик температуры, который будет отключать нагревательный элемент при перегреве.
2. Безопаснее подключать прибор к отдельной линии кабелем увеличенного сечения, чем к розетке.
3. Открытые провода должны быть изолированы, а вся конструкция должна быть заземлена.
4. Минимальное расстояние от прибора до потолка составляет 30 см, а до пола - 80 см.
5. При подключении к центральной системе водоснабжения необходимо установить предохранительный клапан для снижения давления.

Инструкция по созданию водонагревателя

Самый простой способ создания водонагревателя - это накопительный бак. Предлагаемое строительство не требует подключения к центральному водоснабжению или использования насоса. Подача воды осуществляется естественным образом, по законам физики: холодный бак расположен выше горячего, а смеситель - на более низком уровне.

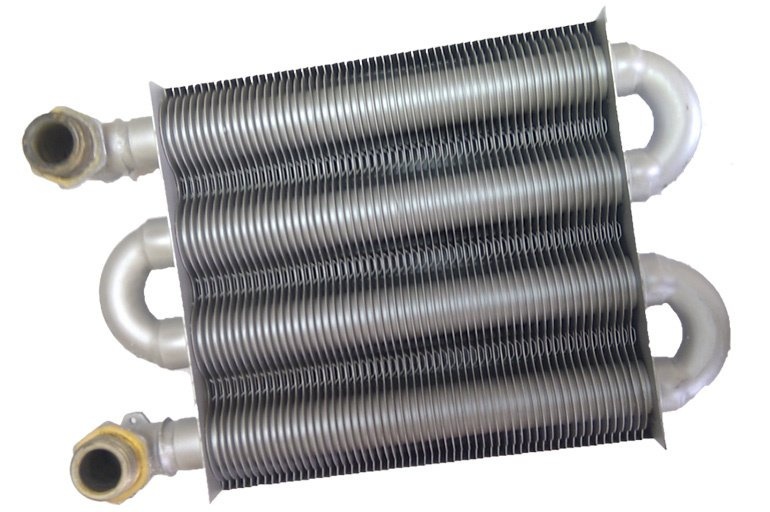

Создание теплообменника

Один из способов изготовления радиатора - сделать его вокруг трубы отопления. К нему приваривается конструкция с точками забора внизу и выхода горячей воды вверху. Теплоноситель в радиаторе действует вместо нагревательного элемента. Недостатком этого метода является то, что он не работает летом.

Изготовление бака

В качестве емкости для воды можно использовать газовый баллон или пластиковый контейнер подходящего размера. Кожух можно сварить самостоятельно из листового металла. Вам понадобятся электросварочный аппарат, корончатая дрель и нагревательные элементы. Из листов должен быть сформирован цилиндр с дном.

Как изготовить устройство:

1. Просверлите отверстия в верхней части бака напротив друг друга для холодной и горячей воды.
2. Вставьте шаровые краны.
3. Подготовьте место сбоку для установки теплообменника.
4. Подключите соединения к входу и выходу.
5. Просверлите в дне отверстие для сливного крана.
6. Установите нагревательные элементы на дно и закрепите их латунными гайками.
7. Герметизируйте нагревательные элементы от влаги.
8. Установите термостат.

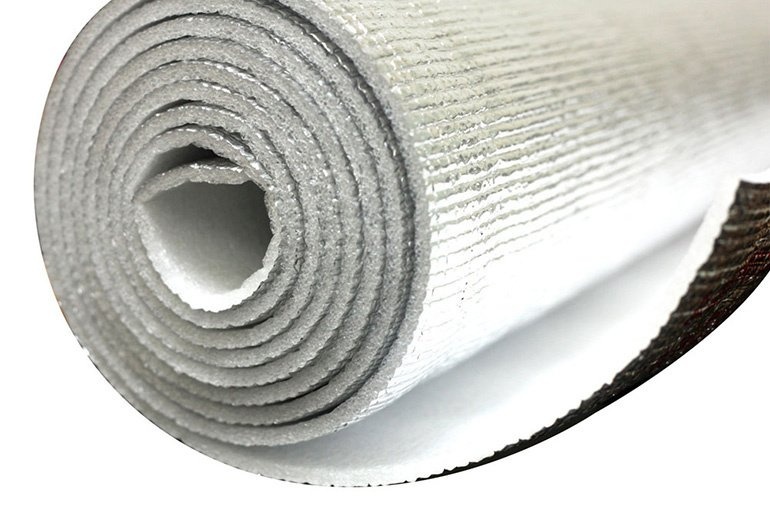

Теплоизоляция устройства

Чтобы резервуар не остывал, его необходимо покрыть теплоизоляцией. Пенопласт и фанера хорошо подходят для этой задачи. Сначала собирается коробка. Он должен быть больше резервуара на ширину пенополистирола. Обратите внимание, что в целях безопасности электрические провода будут размещены снаружи.

Змеевик для нагревателя

Изготовление нагревательного элемента для электрического водонагревателя своими руками - важный этап работы. Он может быть изготовлен из металлической или металлопластиковой трубы подходящего диаметра. Медь и латунь обладают наилучшим уровнем теплопередачи.

Труба должна быть прикручена к цилиндрическому основанию. В качестве оправки можно использовать полено дерева. Важно следить за тем, чтобы катушки не касались друг друга. Обмотка не должна быть слишком тугой, иначе ее будет трудно снять. Его длина рассчитывается исходя из следующих данных: на каждые 10 л воды необходима мощность катушки 1,5 кВт.

Процесс монтажа

Для монтажа устройства на стене вам понадобятся:

• провода и зажимы;
• стальные кронштейны.
• поплавковый клапан, подобный тому, который используется в туалете;
• шланги и их фитинги;
• бак для холодной воды емкостью не менее 50 литров;
• резервуар для хранения;

Интересующие детали можно приобрести в интернет-магазине Quanta+.

Сначала необходимо установить поплавковый механизм. Для этого проделайте отверстие в верхней части цилиндра, прямо под крышкой. Затем отрегулируйте устройство в соответствии с размером конструкции. Обычно необходимо укоротить центральный стержень. Если бак имеет цилиндрическую форму, ручки клапанов необходимо согнуть.

Вся система крепится к стене или ступеням. Холодный бак должен находиться на самом высоком уровне, горячий бак - на 70-100 см ниже, а раковина с краном - на 80-100 см ниже.

Преимущества и недостатки самодельных нагревателей

Если сделать расчет мощности и энергопотребления, то станет ясно, что ставить водонагреватель в квартире или доме невыгодно. Дешевле платить за коммунальные услуги или купить экономичный бойлер в магазине.

Вы можете сделать свой собственный водонагреватель, особенно если вы уже подумали о том, как сэкономить энергию - например, используя солнечную энергию для нагрева воды.
