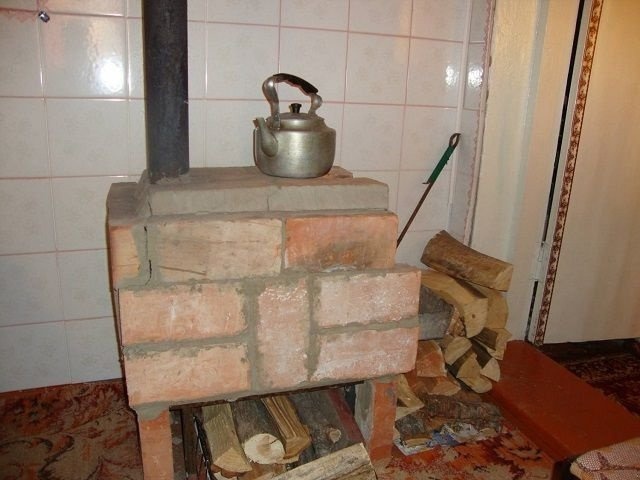

Изготовление камина из кирпича своими руками

Обычно в таких условиях используются небольшие металлические печки-буржуйки, потому что они компактны и удобны. Однако у них есть один существенный недостаток - они очень быстро нагреваются, но также быстро и остывают. Поэтому вам постоянно приходится поддерживать огонь в течение дня, а значит, необходимо подготовить большой запас топлива.

Один из выходов из этой ситуации - сделать плиту более долговечной: ее можно выложить из кирпича или заключить в кирпич.

Существуют различные типы кладочных печей, в которых используется кирпич:

- Полностью выложенные кирпичом плиты;

- Комбинированный камин с кирпичным очагом в нижней части и газовым баллоном или металлической трубой в верхней части;

- чугунная плита, которая снаружи облицована каменной кладкой;

- кирпичная плита, облицованная сверху металлическими пластинами.

Чтобы выбрать подходящий вариант для использования на даче, во флигеле или гараже, необходимо знать, какой объем работ требуется для изготовления каждого из них и какие инструменты для этого понадобятся.

Инструменты для строительства речи-буржуйки

Для строительства камина из кирпичной кладки необходимы следующие инструменты:

• Шлифовальная машина с каменными и металлическими дисками.
• Миномет.
• Отвес и спиртовой уровень.
• Танк для миномета.
• Помимо вышеперечисленного, для изготовления металлической части решетки необходимо подготовить и другие инструменты - аппарат для сварки металла и расходные материалы к нему, все необходимое сварочное оборудование - металлические щетки, молоток-отбойник и т.д. Хорошо, если у вас есть оборудование для резки металла - это облегчит обработку заготовок.
• Совок и шпатель.
• Электрическая дрель с насадкой для перемешивания раствора.
• Резиновая киянка, обычный молоток и кирка.
• Шпатели различной ширины.

Для каждого варианта плиты потребуется свой набор материалов, в зависимости от формы, дизайна и размера очага.

Буржуйка из кирпича

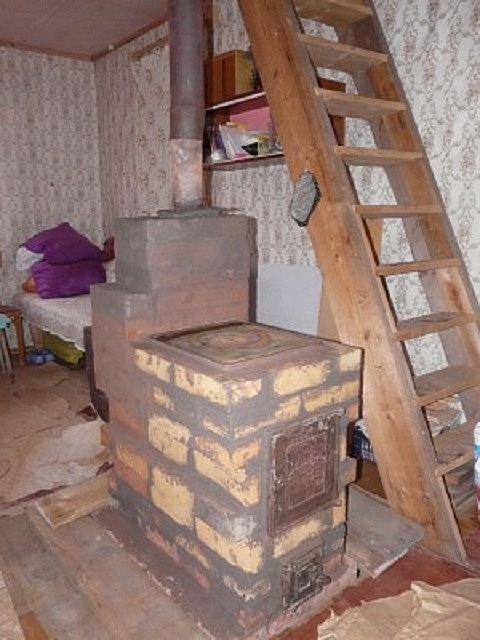

Кладка камина не относится к работам с самой высокой степенью сложности.

Каждый камин должен быть небольшим - и в этом его огромное преимущество перед массивной конструкцией, для которой не всегда есть место в маленьких комнатах. Камин из каменной кладки - это простая плита с очень компактными размерами. Как и любая система отопления, кладочный камин может иметь различную конструкцию и служить только для обогрева помещения или выполнять функцию кухни. Последний одинаково полезен как на даче, так и в гараже.

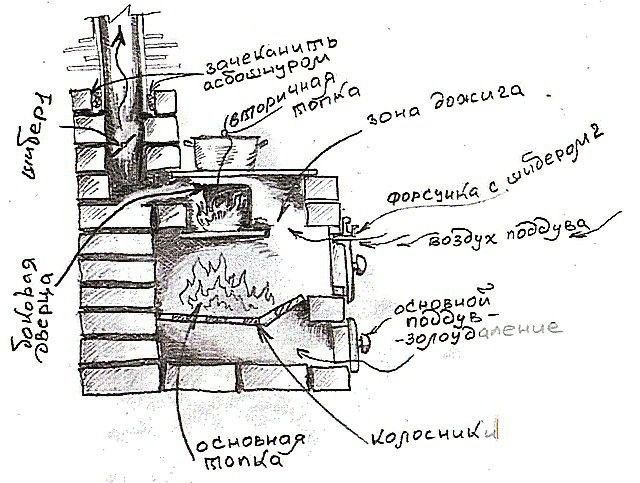

Жирный набросок мастера - в схеме в принципе все понятно

Изготовив такую плиту, стоит рассмотреть ее как лучший вариант.

Материалы для работы

Для строительства каменной печи необходимы следующие материалы:

• Дверца для топлива и золы.
• Изоляционный материал - асфальтобетонная бумага.
• Дымоход для дымовой трубы.
• Асбестовый материал - предпочтительно использовать асбестовый канат.
• Термостойкая растворная смесь или глина, цемент и песок.
• Защелкивание.
• Стальная пластина толщиной 4 ÷ 5 мм для разделения зоны дожигания, если она должна быть.
• Одноконфорочная плита.
• Красный и огнеупорный кирпич.
• Решетка для копчения (чугунная или самодельная из стального прута).
• Стальная проволока.

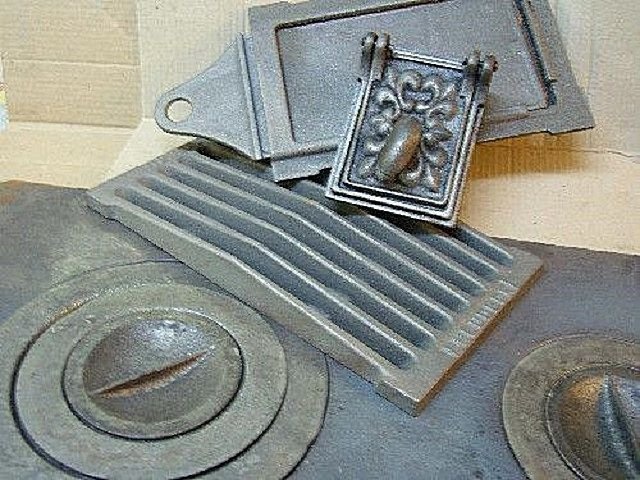

Чугунные детали можно приобрести в специализированных магазинах.

Когда все материалы будут готовы, можно приступать к работе. Это начинается, конечно же, с подготовки почвы.

Цены на огнеупорный кирпич

Огнеупорные кирпичи

На что проводить кладку печи?

Каждая плита должна быть установлена на прочном, устойчивом фундаменте.

Если в помещении, где будет стоять плита, есть хорошая бетонная стяжка, то она вполне может служить фундаментом для такой плиты, так как конструкция в принципе небольшая и относительно не тяжелая. Если пол сделан из дерева, но из толстых досок, он иногда может выдержать плиту сауны, но лучше принять меры предосторожности и пойти другим путем, о котором говорится ниже.

• В земле под подвалом выкопайте котлован глубиной 300÷350 мм, заполните его песком толщиной 50÷70 мм и утрамбуйте.
• Поверх гравия укладывается проволочная сетка, а затем с помощью дощатой опалубки в нее заливается бетон. Лучше всего сделать это так, чтобы он возвышался над деревянным полом на 70 ÷ 100 мм.
• Поверх песчаной подушки укладывается щебень средней фракции и также уплотняется.
• Следующий шаг - заливка опалубки крупнозернистой бетонной смесью, состоящей из цемента, щебня и песка. После заливки бетон освобождают от пузырьков воздуха, протыкая раствор в нескольких местах обычной лопатой.
• Поверхность грунтовки разглаживают и дают высохнуть. Этот процесс занимает от двух недель до одного месяца, в зависимости от толщины заливаемой конструкции. Для равномерного затвердевания и предотвращения высыхания и растрескивания поверхность следует смачивать водой ежедневно в течение первой недели, начиная со второго дня.
• Не рекомендуется настилать пол из тонких досок. В этом случае перед строительством плиты необходимо заложить прочный фундамент. Она должна быть на 10-12 см шире с каждой стороны, чем основание плиты.
• Чтобы залить фундамент, снимите часть пола, где будет установлена плита для сауны.

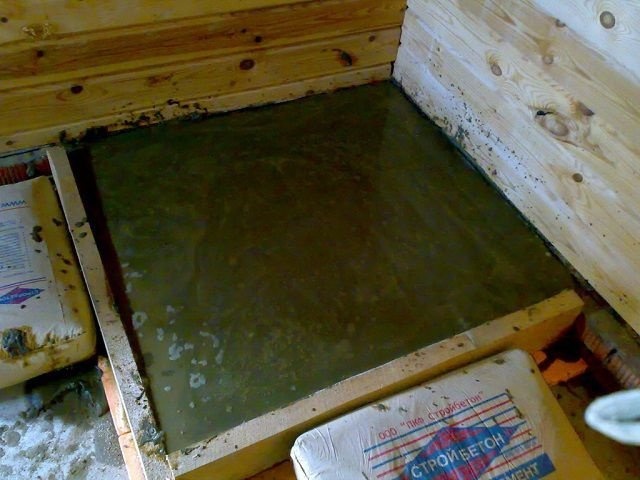

Залит фундамент для небольшой банной плиты

• После того как фундамент высохнет, на его поверхность перед укладкой первого ряда следует уложить лист гидроизоляционного материала - асфальтобетонной гудроновой бумаги.

Если пол кажется надежным, и решение о строительстве плиты без фундамента принято, все равно необходимо подготовить пол к укладке.

• В этом случае поверх плит укладывается асбестовая плита, а поверх нее - полиэтиленовая пленка.
• Пленка покрывается слоем песка толщиной 8 ÷ 10 мм, на который будет уложен первый ряд горшков.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для плит и каминов

Кладка печи

• При укладке первого ряда раствор наносится только на торцы кирпичей - кирпичи не скрепляются с песком под ними. Однако сначала лучше уложить весь первый ряд насухо, чтобы определить его положение и выровнять. Только после этого на торцы наносится раствор, и кирпичи скрепляются между собой.

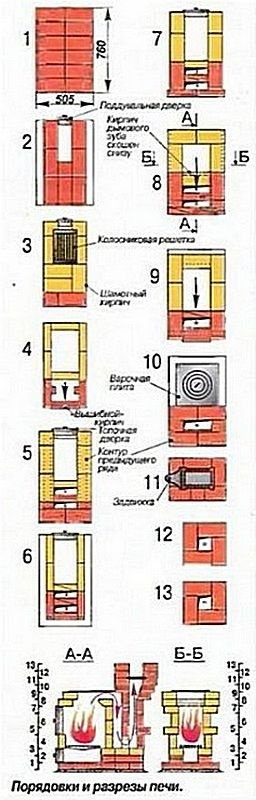

Укладка мостовой и общая схема компактной кирпичной печи

• Во втором ряду начинается установка ясеневых дверей. Дверцы из ясеня укладываются на слой густого глиняного раствора и скрепляются проволокой, которая прикручивается к держателям отверстий. Перед установкой двери рекомендуется обернуть ее асбестовой веревкой или лентой, вырезанной из цельного листа. За асбестовой дверью образуется асбестовая камера.

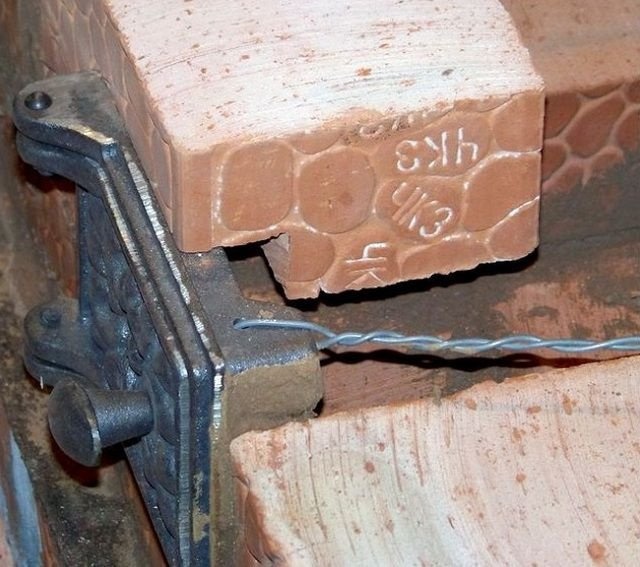

Установка зольной дверцы

• В третьем ряду зольный люк закрывается решеткой.

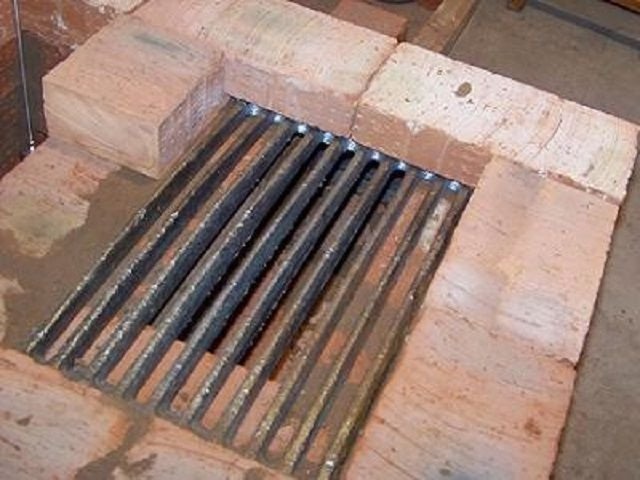

Решетка камина установлена на место

• В шестом ряду кирпич кладется на торец, и это последний ряд, где кирпич кладется таким образом. Задняя стена выложена кирпичами, установленными на торцах в два ряда.
• В восьмом ряду находится перекрытие дверцы очага с двумя кирпичами сверху. В этом ряду на заднюю стенку кладется кирпич, который будет направлять пламя в сторону горелки.
• Седьмой ряд располагается так, как показано на схеме.
• В девятом ряду асбестовая лента укладывается там, где будет располагаться варочная панель, чтобы обеспечить уплотнение между кирпичами и металлическим элементом. Кирпичи укладываются в соответствии с чертежом.

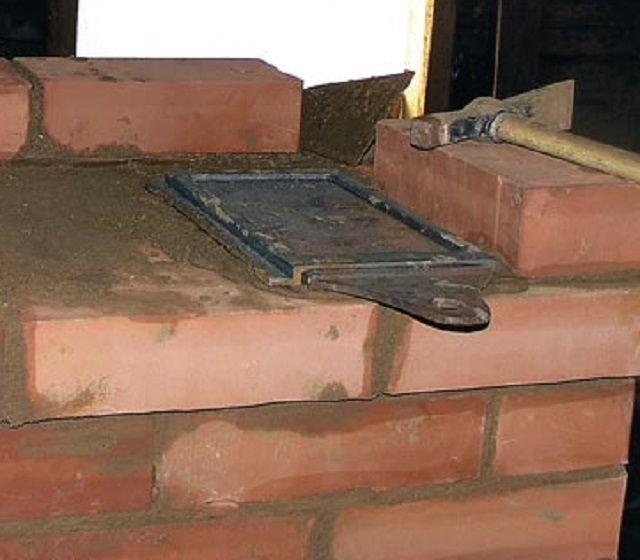

• В одиннадцатом ряду на дымовую трубу устанавливается заслонка. Она укладывается на асбестовые ленты и смазывается глиняным раствором.
• После четвертого ряда над ним устанавливается каминная заслонка, которая собирается так же, как и зольник, а заслонка фиксируется проволокой, которая крепится к кирпичам, уложенным по бокам.
• На десятом ряду устанавливается варочная панель и формируется дымоход.
• Пятый ряд укладывается по схеме. Все кирпичи укладываются плашмя, за исключением тех, которые образуют дымовые трубы с внутренними стенками.
• В четвертом ряду начинается формирование топки и дымохода. Кирпичи укладываются на лицевую сторону. Внутри каналов устанавливаются опоры, на которые будут укладываться следующие ряды, так как должно быть отверстие для выхода дыма. Задняя стена выложена кирпичом без раствора.

Установка колпака на дымовую трубу

• Когда чугунная дверца закрыта, а капли конденсата прекратились или уменьшились до минимума, можно начинать нагревать каменку и помогать ей высохнуть. Сушильный шкаф должен нагреваться при открытой дверце и заслонке.
• Если вы хотите закончить кирпичную печь, не следует торопиться - она должна работать не менее сезона, так как на швах могут появиться трещины, которые необходимо заделать до завершения строительства.
• Не рекомендуется нагревать печь сразу после ее запуска. Для ускорения процесса сушки рекомендуется временно установить в печь обычную лампочку мощностью 100÷150 Вт и оставить ее включенной.
• Отделайте поверхности печи глиняным раствором. Она наносится шпателем и хорошо разглаживается. Вместо него можно использовать жаропрочный раствор для плит и каминов.
• Затем поверхность можно побелить или покрыть декоративной плиткой.
• Затем дымоход укладывается в два или три ряда и приклеивается металлическая облицовка для вывода дымохода через стену или потолок чердака и через крышу. Необходимо помнить о его термостойкой изоляции при прохождении через горючие материалы стен или потолка. Дымоход изолируется минеральной ватой толщиной не менее 170 ÷ 200 мм.

Очень важно правильно спроектировать основание камина, чтобы песок, насыпанный под камин, оставался на месте. По этой причине рекомендуется уложить плитку на пол вокруг плиты или прикрепить к полу лист, закрывающий плиту. Другой способ укрыть песок под плитой - установить вокруг конструкции бортик, предпочтительно керамический.

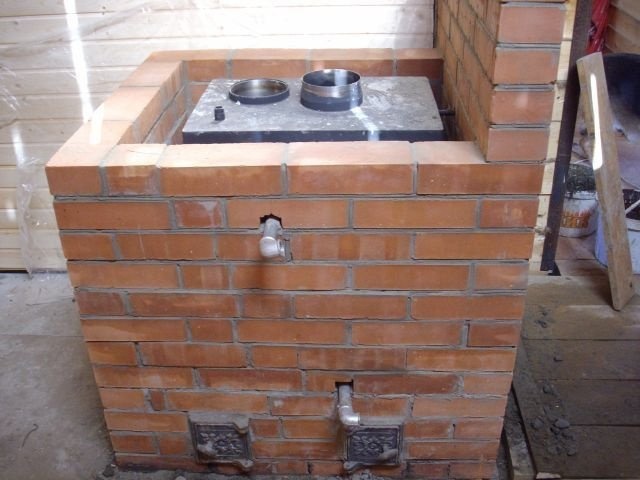

Кирпичная буржуйка, обшитая металлом

Этот вариант камина изготовлен из двух основных материалов - металла и огнеупорного кирпича, который выдерживает температуру, достигающую 950 ÷ 1000 градусов. Благодаря продуманной конструкции он очень долговечен и экономичен в использовании.

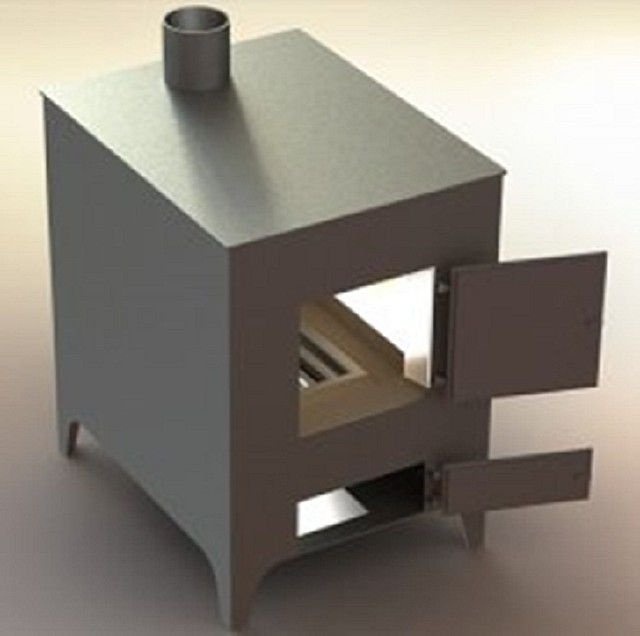

Эффективное решение для теплозащиты: металл снаружи и кирпич внутри

Материалы для изготовления

Для изготовления рамы необходимы следующие материалы:

• Стальной уголок размером примерно 40×40×3.
• Решетка для костра.
• Шамотный кирпич.
• Дымоходный канал.
• Стальной лист минимальной толщиной 3 ÷ 4 мм.

Подготовка металлических деталей

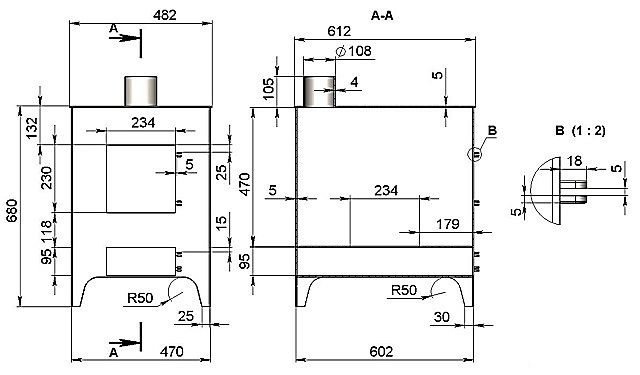

Схема металлических частей комплектной банной плиты.

Все части будущей плиты размечаются на листах в соответствии с проектом, а затем листы разрезаются шлифовальной машиной, газовым или плазменным резаком или сварочным аппаратом. С помощью линейки, транспортира, компаса и мела перенесите чертеж на металл.

На листах отметьте две боковые стенки, нижнюю плоскость, верхнюю плиту, переднюю и заднюю стенки.

На передней панели следует разметить и вырезать очаг и зольник. Форма ножек также может быть вырезана на всех стенах.

В верхней пластине вырезается круглое отверстие для дымохода.

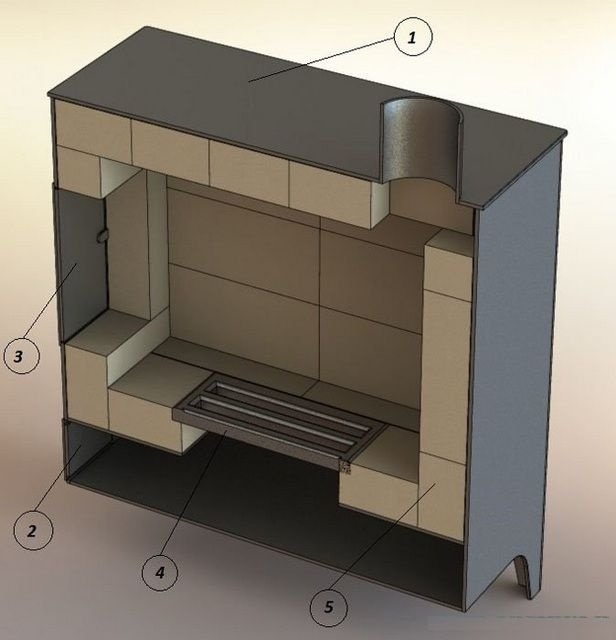

Секционный вид банной плиты - это облегчает правильное понимание конструкции.

Этот развернутый вид показывает компоненты, из которых состоит очаг, в следующем порядке:

1. - Металлический корпус.

2. - Дверь из ясеня.

3. - Дверца топки.

4. - Решетка топки.

5. - Каменная кладка.

Монтаж буржуйки

Монтаж осуществляется поочередно - сварочные и кладочные работы.

Если вы хотите установить металлический корпус, выполните следующие действия:

• Затем отмечается место, где будет приварена нижняя часть конструкции, после чего производится сварка, также сплошным швом.
• Следующим шагом является перемещение сварной конструкции на подготовленный фундамент, так как впоследствии перемещать ее с уложенными внутрь кирпичами будет гораздо сложнее или даже невозможно.
• После сварки трех панелей следует уложить опорные элементы для кирпичей. Кирпичи изготовлены из металлических уголков, которые приварены к стенкам по всей внутренней окружности корпуса на высоте верхнего края зольного отверстия. Две металлические полосы привариваются к угловым кронштейнам, установленным на задней и передней стенках на расстоянии, равном ширине решетки.
• После перемещения корпуса на "постоянное" место можно приступать к укладке шамотного кирпича.
• Изнутри приварите одну из боковых стенок к передней и задней стенкам непрерывным швом.

Для кладки вам понадобятся кирпичи следующих размеров:

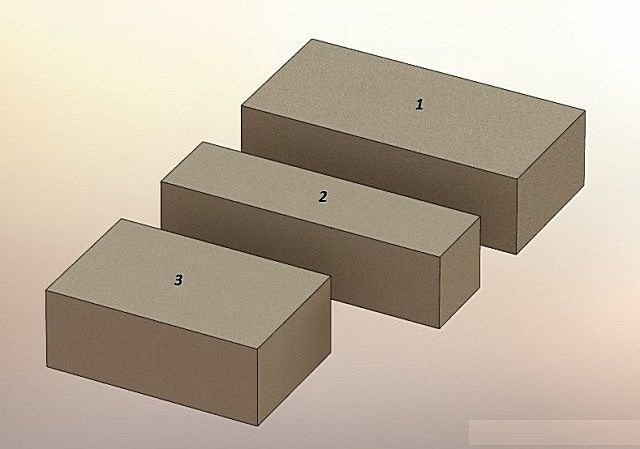

Кирпичи для внутренней части топки

1. - полнотелые кирпичи размером 230 × 113 × 65 мм - 36 шт.

2. - Полукирпич, расколотый вдоль, размером 260 × 62 × 65 мм - 4 шт.

Полукирпич, расколотый вдоль, размером 172 × 113 × 65 мм - 2 шт.

• Для установки колосника сделайте прорези в кирпичах по краям колосника и вдавите их в кирпичную кладку так, чтобы колосник был установлен плотно и вровень с поверхностью топки. К сожалению, на чертежах это четко не указано.
• Затем на угловые ножки устанавливается первый ряд колосников, которые должны выходить за контур зольника.

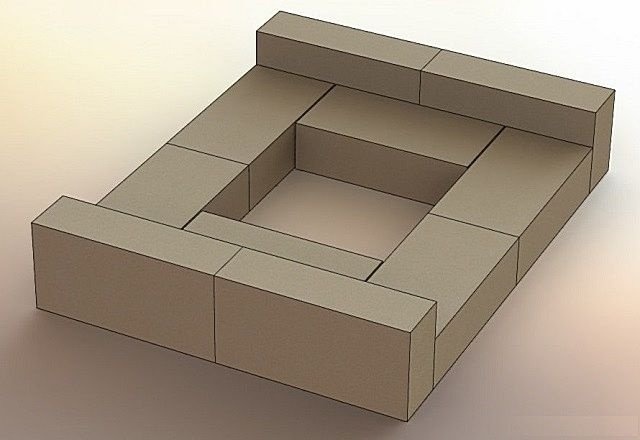

Начало внутренней стены

• Следующие действия выполняются на задней и боковых стенках, оставляя отверстие для топки на передней панели. Кирпичи укладываются ровно и лицевой стороной вниз - правильное положение очень наглядно показано на рисунке.

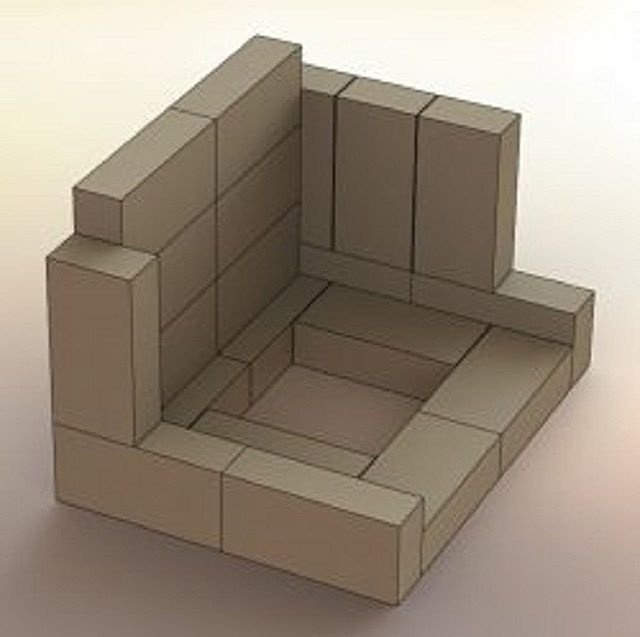

Выкладывание боковых стенок камина

• Прежде чем продолжить работу, в квадратное отверстие, оставленное посередине, устанавливается решетка.

Изготовление отверстия для каминного люка

• Затем кирпичи укладываются до верха стены. Чтобы кирпичи устойчиво держались над каминным проемом, их закрывают металлической полосой.
• Затем верхняя часть конструкции должна быть перекрыта. Для этого используется десять кирпичей, от двух из которых отрезается по ¼ части. Обрезанные кирпичи укладываются с задней стороны конструкции - они образуют отверстие, в которое будет вставлен дымоход. Для придания жесткости перекрытию под кирпичами пола в середине перекрытия также укладывается металлическая полоса.

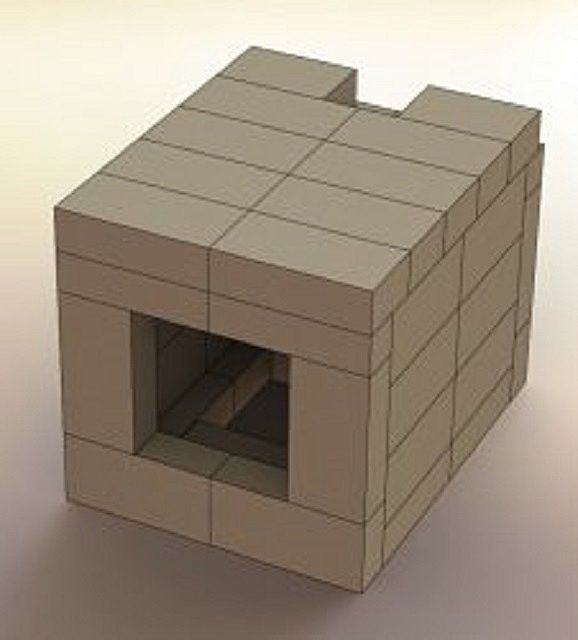

Отделка кирпичной кладки - полное обкладывание печной камеры кирпичом

• Кладку следует выполнять без раствора, но можно использовать и раствор. Для этого используется огнеупорная кладочная смесь, специально разработанная для каминов и плит.
• После завершения кирпичной кладки необходимо сварить другую боковую стену и крышу банной печи и установить в них патрубок. Труба будет приварена к нему и выведена наружу. Сделайте внешние сварочные швы как можно более аккуратными.

Дверца для топки

Следующий шаг - изготовление люка для очага в соответствии с приведенным ниже рисунком.

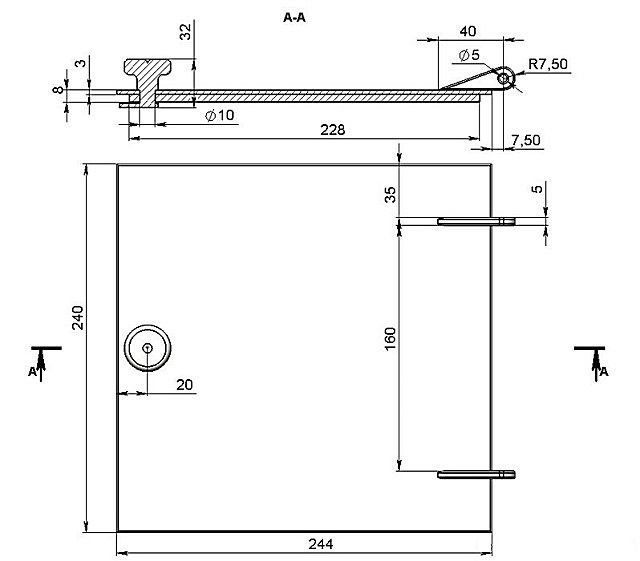

Рисунок для изготовления топочного люка

• Вы вырезаете и привариваете кронштейны с отверстиями в фрезерованных местах стального листа двери. Эти фитинги станут петлями.

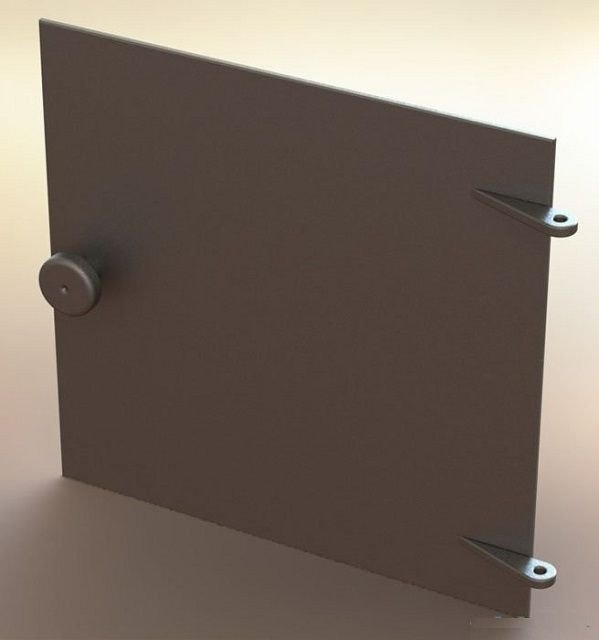

Люк топки

• Вы помещаете ручку в просверленное отверстие напротив ручки и привариваете к ней язычок с внутренней стороны двери. Она также поворачивается при повороте ручки и не позволяет двери открываться самостоятельно.

Простейший замок для закрывания дверей

• Детали с отверстиями привариваются к стене и могут также называться "люверсами". Между этими частями можно вставить дверной глазок. Отверстия выравниваются, и вставляется штифт, который удерживает дверь, но не препятствует ее открыванию или закрыванию.

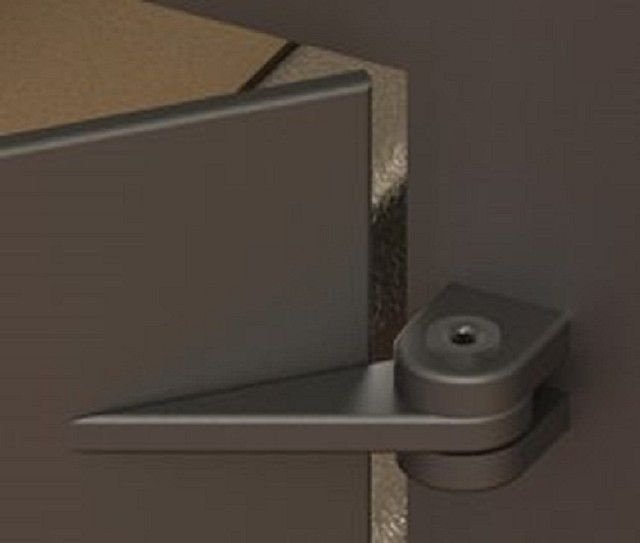

Навешивание дверцы на корпус радиатора

• Двери из ясеня изготавливаются и устанавливаются аналогичным образом. Куски металла, предварительно вырезанные из передней панели, могут быть использованы для изготовления дверных панелей, после обрезки краев для придания им более эстетичного вида.

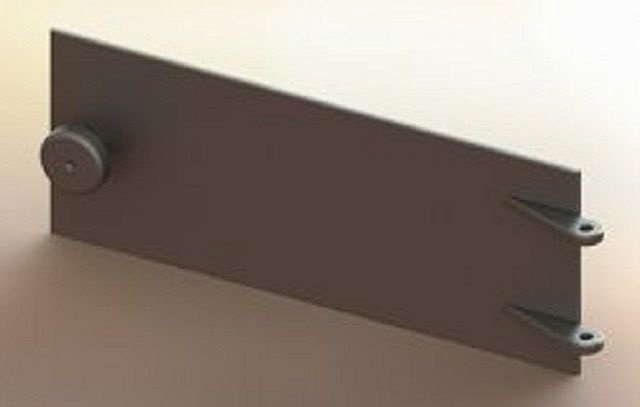

Двери из ясеня отличаются в основном только линейными размерами.

• После того как зольная дверца будет готова, завершите зачистку внешних сварных швов, а затем покрасьте зольную дверцу термостойкой краской.

Такая конструкция имеет много преимуществ перед другими типами этих небольших, компактных плит:

• Слой жаропрочных огнеупорных глиняных кирпичей защищает металл от выгорания.
• Можно использовать металл различной толщины.
• Компактность этой плиты позволяет установить ее даже в небольшом помещении.
• Нет необходимости украшать корпус дорогими материалами - достаточно покрасить металл термостойкой краской, и он выглядит очень эстетично.
• Он не требует большого количества топлива для обогрева помещения, так как долго сохраняет тепло.

Чугунная буржуйка, обложенная кирпичом

Для повышения теплоэффективности и экономии топлива обычные чугунные плиты с очагами часто обкладывают кирпичом. Этот процесс особенно важен для металлических банных плит, поскольку при их нагревании существует риск получения очень серьезных ожогов.

Другой вариант - металлическая каменка, которая нагревается кирпичами.

Кирпичная кладка для каминов, установленных в других жилых помещениях, а также хорошо выполненная кирпичная кладка выглядит очень респектабельно и эстетично.

На диаграмме показана циркуляция воздуха вокруг чугунной плиты, окруженной кирпичной стеной. Сильный конвекционный поток горячего воздуха помогает очень быстро нагреть все помещение.

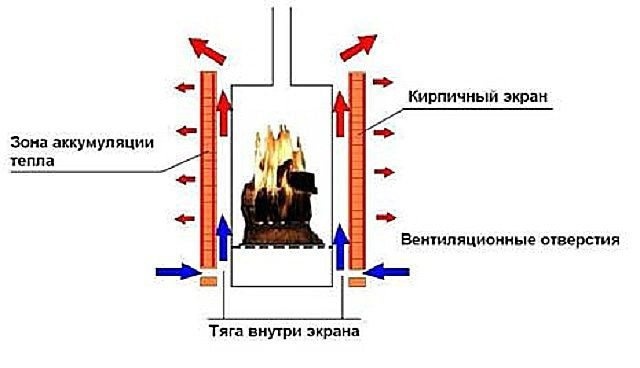

Диаграмма формирования конвективных течений

Поскольку банная плита устанавливается в сухом месте, нет необходимости заливать фундамент. Раствор не является проблемой, так как сухие смеси для приготовления жаропрочного раствора для крепления кирпичей можно приобрести в специализированных магазинах. Осталось только подготовить территорию вокруг здания и приступить к работе.

Кладка кирпича вокруг металлического корпуса

• После проверки сухости кладки первого ряда можно готовить раствор и укладывать на него кирпичи, подкладывая под них выравнивающие элементы.
• Уложите первый ряд вплотную к металлической поверхности. Кирпичи следует укладывать не вдоль боковой стенки печи, а перпендикулярно ей. Это создает прочный фундамент для кирпичей, которые будут уложены позже.
• При укладке первого основного ряда необходимо выравнивать один кирпич относительно другого, так как это обеспечит ровность всей стены. Лучше всего сначала выполнить этот процесс насухо и при необходимости отрегулировать ряд до идеального уровня с помощью прокладок. Можно использовать старую керамическую плитку или другой жесткий, негорючий и не впитывающий материал.
• Остальные ряды размещаются не вплотную к металлической поверхности плиты, а на расстоянии 50-100 мм от нее. Если не соблюдать это правило, кирпичи не будут прогреваться должным образом, и эффект длительного удержания тепла, который является основной причиной установки этой технологической меры, не будет достигнут.

Оптимальным считается зазор 50 ÷ 70 мм между двумя поверхностями. Это обеспечит достижение желаемого эффекта.

Разметка производится с помощью метровой линейки и мела. Рекомендуется измерить необходимые расстояния и отметить место, где будет укладываться второй ряд.

• Направление стены с соответствующим зазором можно задать, укладывая подготовленные куски кирпича с соответствующей шириной зазора в первом ряду у чугунного корпуса.

Эти "калибровочные" куски кирпича укладываются на раствор, и рядом с ними начинается возведение облицовочной стены.

• После укладки двух рядов, в третьем ряду следует оставить несколько отверстий между кирпичами, чтобы обеспечить циркуляцию воздуха в зазоре между металлической и кирпичной поверхностями.
• Во время кладки следует контролировать вертикальность кладки и уровень рядов, постоянно проверяя эти параметры с помощью отвеса и спиртового уровня.
• Кирпичи в кладке могут укладываться лицевой стороной вниз или плашмя, на усмотрение каменщика. Если кирпичи укладываются плашмя, их требуется в два раза больше.
• Если вы хотите получить аккуратную и опрятную кладку, швы между рядами следует заполнить раствором, но делать это нужно сразу, пока раствор не начал схватываться. Также важно соблюдать одинаковое расстояние между рядами и кирпичами в ряду, чтобы швы были ровными. Иногда для этой цели используется измерительная лента.

Печь до и после кирпичной кладки

Когда остается два ряда кирпичей, предпоследний ряд также должен иметь зазоры между кирпичами в нескольких местах - эти зазоры позволяют теплу проникать в помещение за счет конвективной циркуляции воздуха.

Сделать печь из кирпича гораздо проще, чем построить массивную печь. Если у вас под рукой есть схема строительства компактного очага, нужный материал и необходимые инструменты, без колебаний можете приступать к работе.

Видео: компактная кирпичная печка своим руками

Объем и сложность работы при упаковке готовой и установленной металлической буржуйки также видятся вполне доступными даже для новичков. Главное - не спешить и не лениться проверять выложенную стену и ряды по уровню, ведь если партия выйдет из одного из рядов, дальнейшая кладка также не будет ровной, и большую часть работы придется делать заново.
