Высота дымохода относительно конька крыши: правила определения и схемы расчета

Дом не зря сравнивают с живым организмом. Все его компоненты тесно взаимодействуют друг с другом. Несоблюдение строительных норм для системы отопления неизбежно приводит к эксплуатационным проблемам и даже к разрушению конструкции крыши.

Чтобы избежать негативных последствий, следует знать, как определить высоту дымохода по отношению к коньку, как найти оптимальное значение.

Содержание

• Расстояние от дымохода до конька
• Прозрачная технологическая процедура
• Графическая и математическая методология
• Принципы и детали планировки
• Видео о принципах математического метода

Расстояние от дымохода до конька

Ошибки и неточности в расчетах высоты дымохода могут привести к серьезным проблемам. Неправильные расчеты могут привести к значительному снижению тяги в дымоходе. Зажечь кастрюлю будет трудно или даже невозможно.

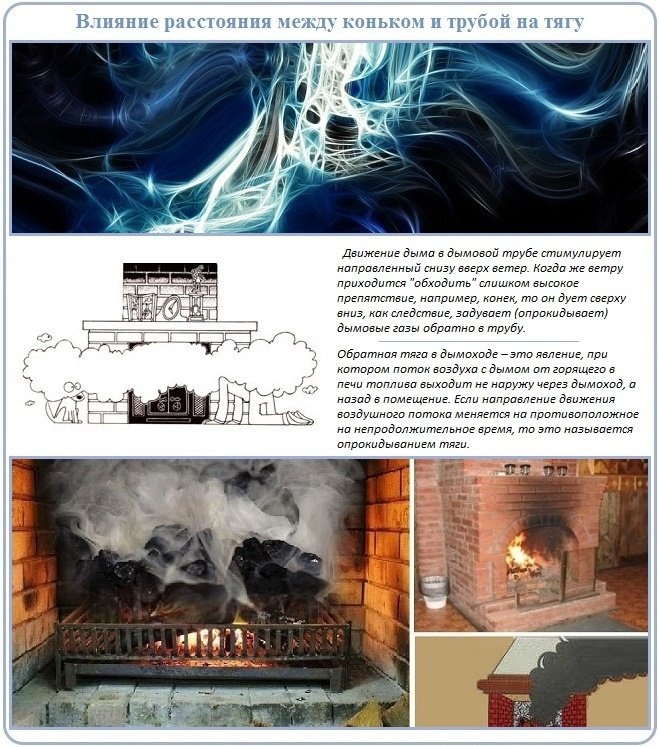

Более серьезным последствием неправильного расчета будут вихри в дымоходе. Вихри, обратное движение продуктов горения, приводят к появлению дыма в помещении со всеми вытекающими отсюда рисками и серьезными последствиями для здоровья.

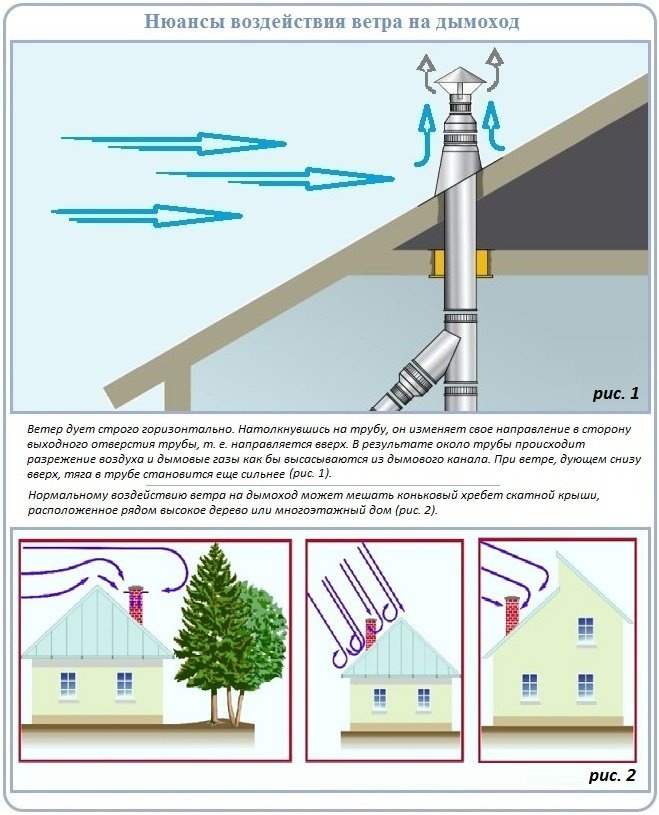

Ветер, сталкиваясь с внешней стороной дымохода, меняет направление своего движения. Проще говоря, сталкиваясь со стенкой дымохода, горизонтальный поток воздуха стремится обойти ее и направляется вверх. Изменение направления" создает отрицательное давление воздуха в области атакованной стены, благодаря чему дым высасывается из дымохода.

Для хорошей тяги в дымоходе необходимо влияние ветра. Если горизонтальному потоку воздуха препятствуют непреодолимые преграды, дымовые газы не могут нормально отводиться. Конёк скатной крыши может стать таким препятствием, если между ним и дымоходом не соблюдены достаточная высота и зазор.

Четкий технологический регламент

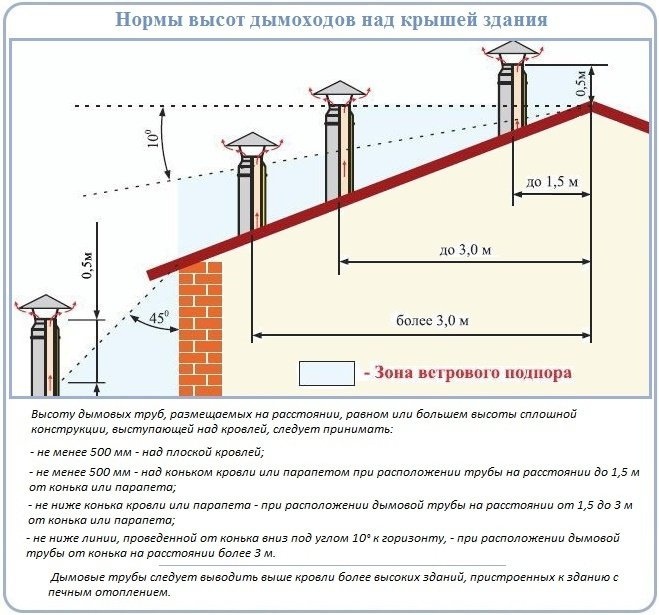

Стандарт СНиП 41-01-2003 содержит правила правильного определения высоты дымохода по отношению к коньку крыши. В соответствии с техническим регламентом:

• Общая длина дымохода от колосниковой решетки до выходного отверстия должна составлять не менее 5 м. В домах с конструкцией без крыши допускается высота дымохода менее 5 м при условии стабильной тяги.
• Высота дымохода над конструкцией плоской крыши должна быть не менее 0,5 м.
• Дымоход должен возвышаться над коньком на 0,5 м или более, если горизонтальное расстояние между дымоходом и краем конька не превышает 1,5 м.
• Выход дымохода должен находиться на той же высоте, что и край конька, или немного выше, если горизонтальное расстояние между дымоходом и линией конька составляет от 1,5 до 3 метров.
• Выход дымохода не должен быть ниже линии, проведенной от конька крыши в сторону карниза под углом 10º к горизонту.

Высота вентиляционных и дымовых каналов, примыкающих к дымоходу, должна быть равна высоте печной трубы.

В случае скатной крыши наиболее целесообразно располагать дымоход как можно ближе к коньку двускатной стены, потому что:

• При любой конструкции дома со скатной крышей расположение вблизи конька обеспечит максимальное расстояние от нижней части решетки до выхода дымохода.
• Коньковый барьер не защитит дымоход от воздушных потоков.
• Наиболее близкое расположение к коньку обеспечивает самую низкую стоимость строительства дымохода.

Если расстояние между коньком и дымоходом менее 1,5 м, высоту можно легко определить обычным методом моделирования дома. Для этого выполните следующие действия:

• На схеме дома, нарисованной в удобном масштабе, проведите прямую линию, параллельную земле.
• От этой линии на пересечении крыши и дымохода вверх отступите на полметра в том же масштабе.
• В этой точке проведите новую горизонтальную линию. Это укажет минимальную высоту, на которой должен находиться выход дымохода.

Используйте аналогичный метод для определения предельной высоты дымохода, если горизонтальное расстояние между краем конька и дымоходом составляет более 1,5 м, но менее 3,0 м. Только действия меньше. Просто проведите горизонтальную линию от верха крыши, которая определит минимальную высоту внешней части дымохода.

Наиболее сложный процесс определения высоты дымохода над коньком скатной крыши характерен для ситуаций, когда расстояние дымохода от края конька превышает три метра. В этом случае необходимо математически или графически рассчитать параметры дымохода.

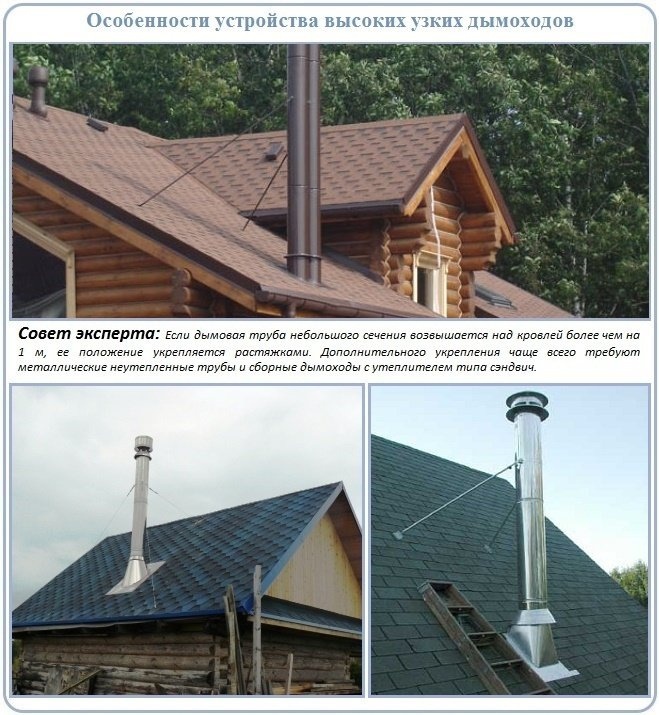

Обратите внимание, что длина дымохода, выходящего за пределы конструкции крыши, не должна быть преувеличена. Слишком сильный ветер может привести к падению высокого дымохода. В ситуациях, когда по техническим причинам нельзя обойтись без высокой дымовой трубы над крышей, ее следует укрепить стойками.

Графическая и математическая методика

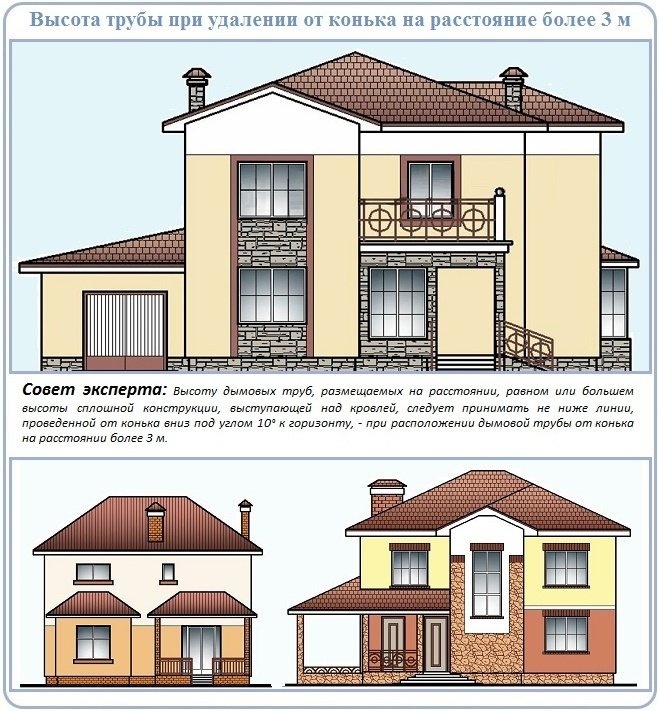

Ниже приводится наиболее сложный способ определения высоты дымохода, находящегося на расстоянии более 3 метров от конька. Отличным примером таких дизайнерских решений являются дома с большими, удобными для использования пристройками. Каминная плита обычно устанавливается таким образом, чтобы она могла обогревать все жилые помещения.

Часто дымовая плита, которая находится почти в центре сложной конструкции, пересекает конструкцию крыши в районе пристройки или близко к краю главного фронтона, то есть на значительном расстоянии от конька. Если расстояние от предполагаемого уровня колосниковой решетки до планируемого выхода дымохода составляет 5 метров или более, установка возможна.

Поэтому необходимо только рассчитать высоту секции дымохода по отношению к коньку скатной, ломаной или шатровой крыши. Существует два метода определения минимальной высоты секции дымохода, смещенной от конька:

• Графика. Согласно ему, высота внешней части дымохода определяется геометрической конструкцией.
• Математический. Согласно ей, размер внешней части дымохода определяется по тригонометрическим формулам, известным еще со школьных времен.

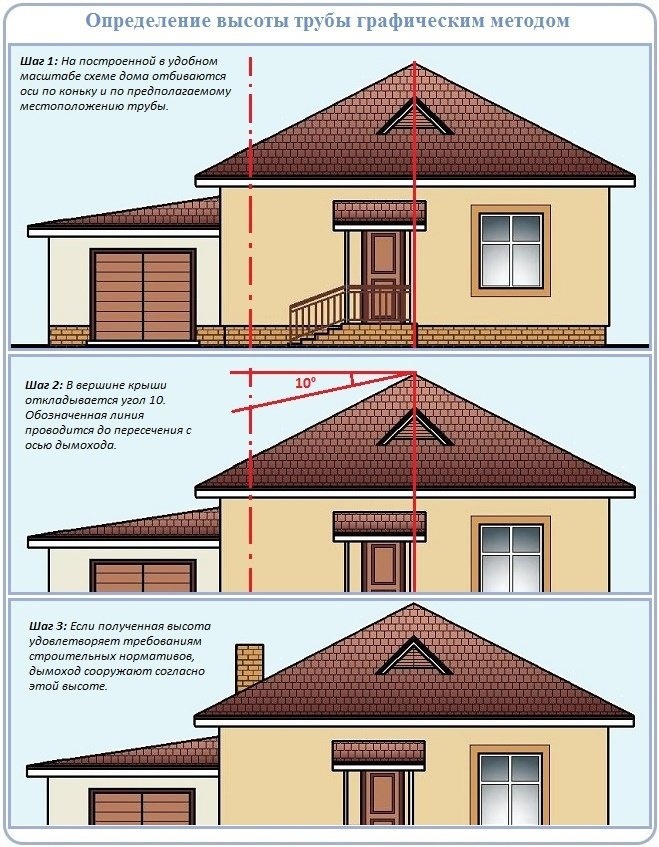

Принцип графического построения аналогичен описанным выше способам получения значения максимальной высоты дымохода. Схема дома с точными размерами и пропорциями рисуется в масштабе, подходящем для работы.

На вершине крыши проводится горизонтальная линия, от которой вниз с помощью транспортира откладывается угол 10º. Пересечение предполагаемой оси симметрии дымохода с прямой линией, проведенной вниз по углу, даст требуемое значение. Необходимо измерить участок, отрезанный линиями, и перевести высоту в фактическое значение, указанное на шкале.

При необходимости проект дома может быть скорректирован путем перемещения оси дымохода по горизонтали. Простые действия помогут вам найти оптимальное положение дымохода.

Обратите внимание, что расстояние между покрытием крыши и короткой стороной дымохода должно быть не менее 0,5 м. Если отопительный прибор работает на твердом топливе, к половине метра необходимо добавить еще 15 см для организации металлической защиты профнастила или металлической кровли.

Математический метод основан на использовании тригонометрических формул. Уроки, полученные в классе, помогут вам быстро и точно определить минимальную высоту дымохода, используя только две известные величины.

Алгоритм математического расчета:

• С помощью лазерного уровня измерьте ширину дома и высоту конька, принимая во внимание высоту стен и конструкцию крыши. Если у вас нет недорогого прибора, вы можете измерить ширину дома с помощью простой рулетки. То же самое проделайте с высотой стены и фронтона, которые затем сложите.
• Измерьте расстояние между осевой линией дома и осевой линией планируемого дымохода.
• Нарисуйте схему фронтонной стороны дома в масштабе, удобном для дальнейшей работы. Наиболее подходящий масштаб для начинающих - 1:100. Это означает, что 1 см чертежа покажет расстояние в 1 м от реального здания. Использование удобной шкалы поможет избежать недочетов и ошибок при преобразовании размеров.
• Отметьте на чертеже осевую линию дымохода.
• Проведите вспомогательную горизонтальную линию через верхнюю часть дома, так называемый конёк. Продлите его и центральную ось дымохода до пересечения.
• Используя транспортир, расположитесь на 10º ниже точки, обозначающей хребет. Следуя этому направлению, проведите линию, пересекающуюся с центральной осью дымохода.
• Получаем прямоугольный треугольник, один из катетов которого определяется формулой a = b × tgα.

В формуле: a - величина, на которую дымоход должен быть ниже конька; b - расстояние от центральной оси дома до центральной оси дымохода; α = 10º (уклон, регламентированный строительными нормами, отложенный от горизонта).

После интенсивных расчетов мы получаем значение, которое нужно вычесть из общей высоты дома, измеренной по коньку. Обратите внимание, что общая высота дымохода от решетки до выхода должна составлять 5 м, а минимальное расстояние от покрытия крыши до выхода должно быть не менее 0,5 м.

Если после измерения и перевода размеров в реалистичный формат схема соответствует конструктивным требованиям, этот вариант является удачным и позволяет построить дымоход в запланированном месте. Если нет, вам придется найти подходящее решение, экспериментируя с перемещением центральной оси дымохода ближе к коньку или в противоположном направлении.

Правила и нюансы планировки

Одних расчетов и чертежей недостаточно для создания безупречного дизайна. Ведь вертикальный дымоход пересекает внутренние помещения, а значит, влияет на их планировку.

Не всегда возможно установить его ближе к коньку, чтобы выполнить задуманное. Часто его приходится размещать на значительном расстоянии.

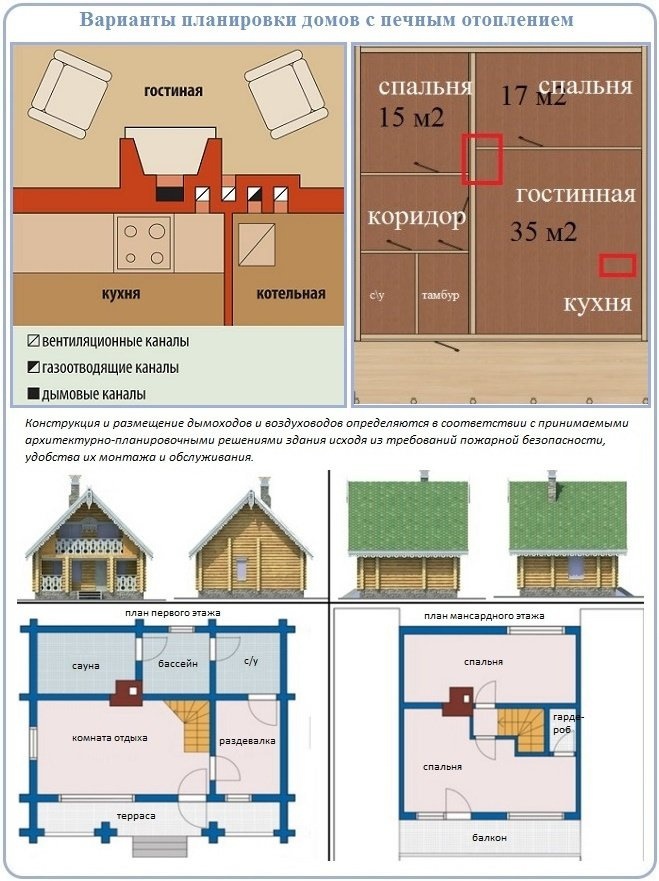

Следующие факторы влияют на расположение дымохода внутри помещения и, следовательно, на высоту внешней части дымохода:

• Внутренняя планировка строящейся коробки.
• Тип дымохода.
• Количество этажей.
• Простота установки дымохода.
• Обеспечение доступа для технического обслуживания.
• Разнообразие материалов, используемых для возведения стен и стропильной конструкции.
• Количество приборов, подключаемых к одному дымоходу.

Обратите внимание, что в соответствии с правилами для систем отопления в частных домах, один прибор должен быть подключен к одному дымоходу. Только в исключительных случаях допускается отвод дыма от двух плит через один дымоход. Однако в таких случаях для нормального функционирования дымовой системы необходимо установить внутри сепаратор дымовых газов.

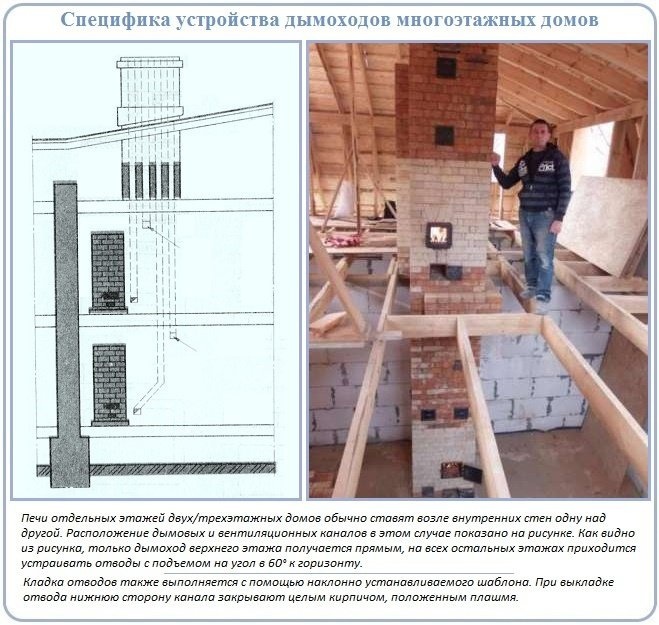

В двух- и трехэтажных домах плиты располагаются одна над другой. Их дымоходы построены таким образом, что они выходят через одну трубу. Естественно, только дымоход плиты на верхнем этаже может быть идеально прямым. Все остальные дымоходы изготавливаются в виде колен. Наклон отвода составляет 60°, а его максимальная длина не должна превышать 1 м.

Дымоходы делятся по типу конструкции:

• Стеновые дымоходы. Наиболее экономичный и простой в строительстве и эксплуатации вариант для стационарных внутренних стен. Используется в каменной и кирпичной кладке зданий, где есть возможность сделать канал в несущей стене.

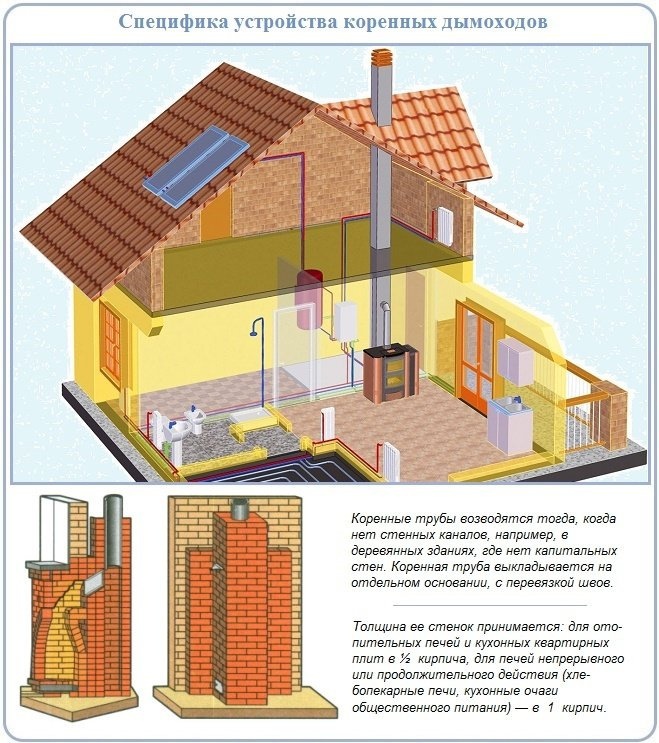

• Корень. Вариант, выполненный в виде отдельных стояков от кухни. Более дорогая конструкция, но в некоторых случаях единственно возможная. Если нет технических причин для строительства настенного воздуховода, его строят. В основном они используются для строительства дымоходов в бревенчатой или брусовой шахте.

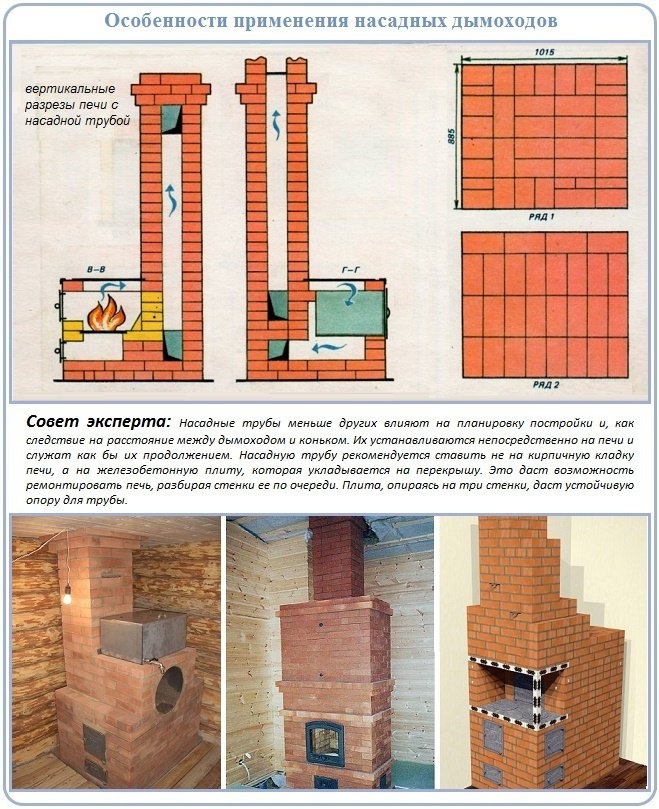

• Удивлен. Тип дымохода, основанный непосредственно на плите, железобетонная плита, основанная на перекрытии плиты. Используется в небольших зданиях, что продиктовано необходимостью экономии площади.

Стеновые дымоходы - стояки являются приоритетными для проектировщиков, так как их строительство происходит в период кладки стен и экономит внушительное количество строительного материала. Однако их нельзя устанавливать в коробке без внутренней капитальной стены. Однако, если условия строительства соблюдены, пристенный дымоход будет располагаться как можно ближе к фронтону.

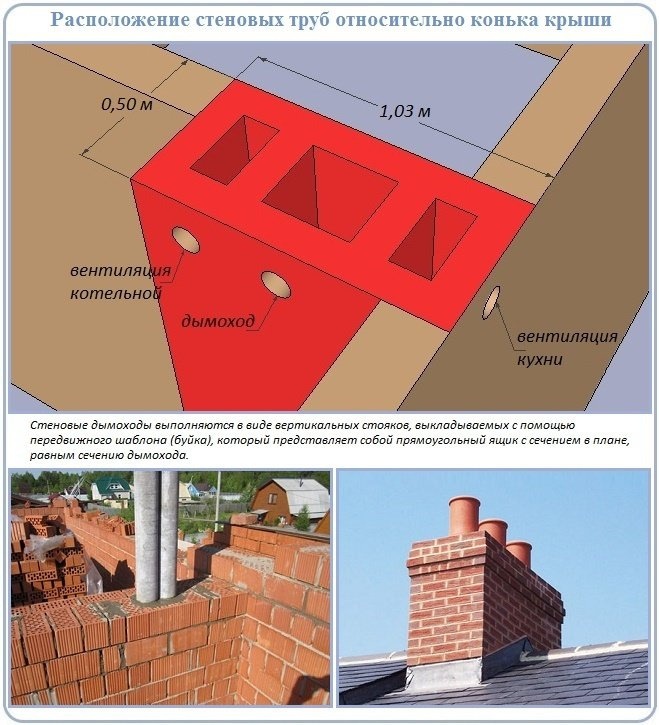

Дымоход из кирпичных стен изготавливается с использованием шаблона-шара, который просто обкладывается кирпичом по периметру. Это своего рода деревянный ящик, сечение которого в плане равно сечению дымохода. Когда во время кладки достигается верхний край короба, его перемещают вверх и снова накрывают. Продолжайте до тех пор, пока не будет завершена несущая стена.

Каменные дымоходы обычно встраиваются во внутренние стены. Таким образом, дом лучше отапливается, а расходы на отопление снижаются. Бывают ситуации, когда стеновые стояки устанавливаются в наружных стенах, но это решение неэкономично и сложно в применении. Если дымоход встроен в наружную стену, его толщина увеличивается.

Конечно, если дымоход встроен в наружную стену, высота дымохода по отношению к коньку должна быть рассчитана в соответствии с методами, описанными выше. Высота внешней части дымохода, построенного при возведении внутренней сплошной стены, составляет, согласно стандартным правилам, полметра.

Обратите внимание, что дымоходы в стенах из пенобетонных блоков или силикатного кирпича выполняются только из обычного красного кирпича. Это связано с противопожарными нормами. В этих же правилах указаны расстояния между дымоходами и горючими конструкциями.

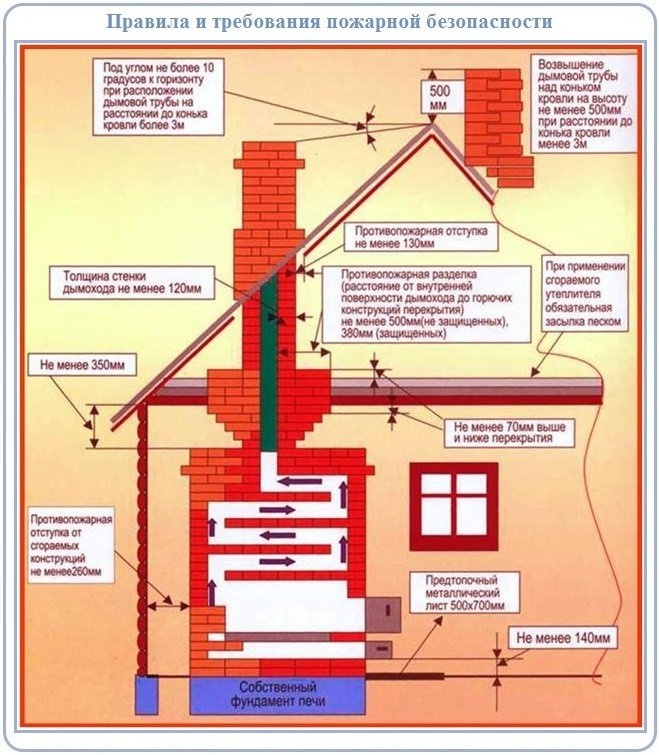

Расстояние от незащищенной деревянной коньковой обрешетки и стропил должно составлять 0,5 м, а от защищенных аналогов - 0,38 м. Металлические трубы должны находиться на расстоянии 0,7 м и более от горючих конструкций. При определении расстояния между дымоходом и элементами деревянной стропильной системы необходимо всегда соблюдать противопожарные нормы.

При проектировании основных и надземных дымоходов такие же строгие правила не действуют. Их расположение в большей степени ориентировано на архитектурно-планировочные особенности, удобство монтажа и дальнейшего обслуживания. Расположение дымохода по отношению к коньку крыши может быть таким, какое предпочитает владелец, но с учетом требований пожарной охраны.

Часть дымохода, выступающая над покрытием крыши, должна быть оштукатурена цементным раствором. Толщина штукатурного слоя должна составлять 2-3 см. В чердачном помещении дымоход должен быть побелен, чтобы можно было быстро найти утечку газа и устранить опасное место.

Видео о принципе математического метода

В видеоролике показана логика и процесс определения высоты дымохода, смещенного от конька более чем на 3 метра:

Соблюдение технических принципов и строительных норм - гарантия нормальной работы дымохода и долгого срока службы строительной конструкции.
