Выбираем двухконтурный газовый котел

Сегодня газовое отопление по-прежнему является самым дешевым вариантом. Поэтому, если поблизости есть газовая сеть и существуют технические возможности, имеет смысл установить двухконтурный газовый котел. Почему двухконтурный? Потому что один прибор будет обеспечивать и тепло, и горячую воду.

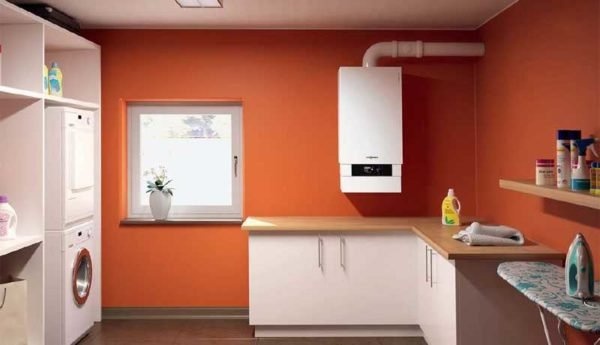

Двухконтурный настенный газовый котел имеет размеры небольшого шкафа

При выборе двухконтурного котла необходимо обратить внимание на несколько параметров:

• Тип установки - настенный - подвесной - напольный - напольный;
• мощность;
• набор сервисных функций.
• Тип теплообменника и его материал;
• Тип камеры сгорания (открытая, закрытая);

Есть много других моментов, но это основные. Без них невозможно выбрать двухконтурный газовый котел, о котором мы поговорим далее. И прежде всего, познакомимся с конструкцией этого устройства и принципом его работы. Тогда все этапы выбора газового котла для вашего дома, квартиры или дачи будут понятны.

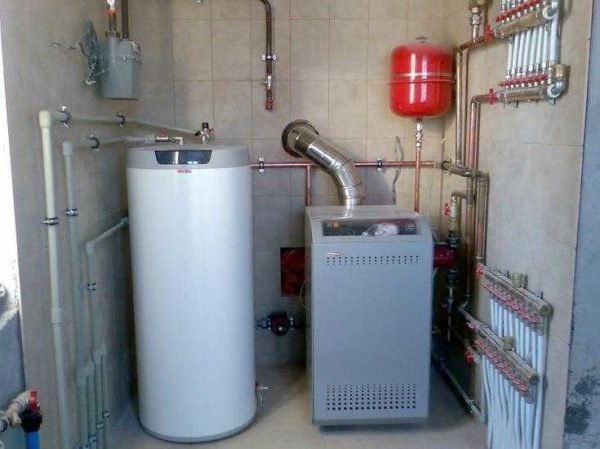

Стоячий газовый котел и емкостной водонагреватель бок о бок

Строение и основные отличия

Газовый котел состоит из трех основных модулей - горелка, теплообменник, автоматика управления. Горелка размещается в камере сгорания, над ней находится теплообменник, в котором нагревается теплоноситель. Весь процесс контролируется автоматикой. Он обеспечивает безопасность и изменяет режимы работы прибора.

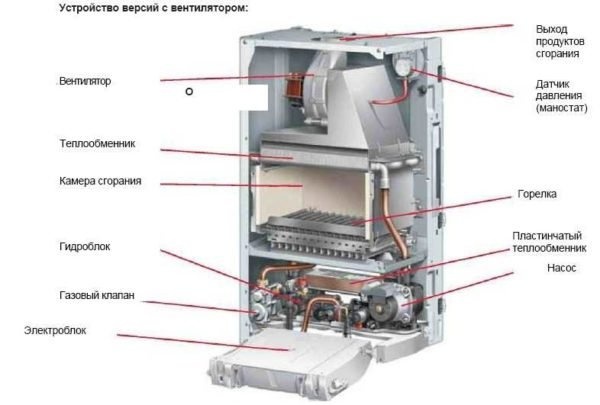

Котел с закрытой камерой сгорания (турбулентный)

Типы теплообменников

Двухконтурный котел отличается тем, что может нагревать воду как для отопления, так и для водоснабжения. Это необходимо делать отдельно, поэтому требуются специальные теплообменники. Они бывают двух типов:

• Двойной теплообменник. Он состоит из двух отдельных модулей - первичного и пластинчатого теплообменника. В первичном теплообменнике нагревается теплоноситель из системы отопления, во вторичном теплообменнике нагревается вода для бытовых нужд. Первичный теплообменник представляет собой трубу с ребрами, вторичный - набор пластин. Они расположены в разных частях котла - первичная в верхней части, пластинчатый теплообменник в нижней, но они соединены вместе, поэтому разборчиво, одним куском.
• Битермический теплообменник. Он представляет собой две металлические трубки разного диаметра, вставленные одна в другую. Внутренняя труба нагревает воду для ГВС, а внешняя - для системы отопления.

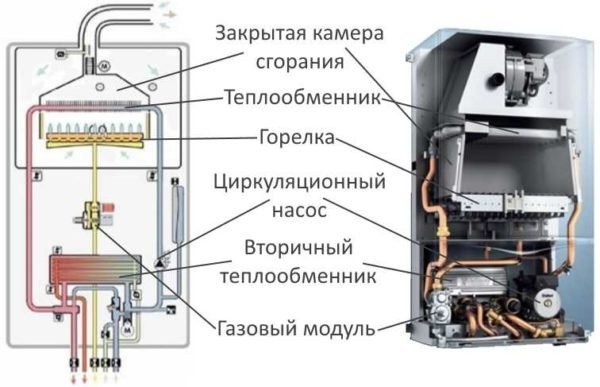

Строительство двухконтурного газового котла

Система с двойным теплообменником более надежна. Поскольку отопление представляет собой контурную систему и вода циркулирует, образование накипи происходит очень редко. В случае нагрева горячей воды ситуация обратная - проточная вода нагревается, и поэтому образуется много накипи. Эта часть теплообменника периодически требует ремонта или замены. Если в двухконтурном теплообменнике можно заменить только ту часть, которая нагревает воду для бытовых нужд, то в битермических сплитах дело обстоит иначе, требуется замена всего блока, а это гораздо дороже. Есть и другая проблема: двухконтурный газовый котел с двойным теплообменником одновременно обычно работает на отопление, в случае с битермическим все иначе - он вообще не работает.

Материал теплообменников

На выбор двухконтурного газового котла также может повлиять материал, из которого изготовлен теплообменник. Это может быть:

• Нержавеющая сталь. Это неплохой вариант с точки зрения долговечности, но у него довольно низкая теплоотдача, что снижает эффективность котла. Однако цена такого теплообменника высока.
• Оцинкованная сталь. Это самый дешевый тип теплообменника, но и самый короткий по сроку службы.
• Медь. Отличный вариант по теплоотдаче (котлы имеют высокий КПД) и долговечности, но цена высокая. Но это мало кого пугает - перевешивает возможность платить меньше за газ при эксплуатации. По этой причине большинство хороших двухконтурных газовых котлов оснащены медным теплообменником.

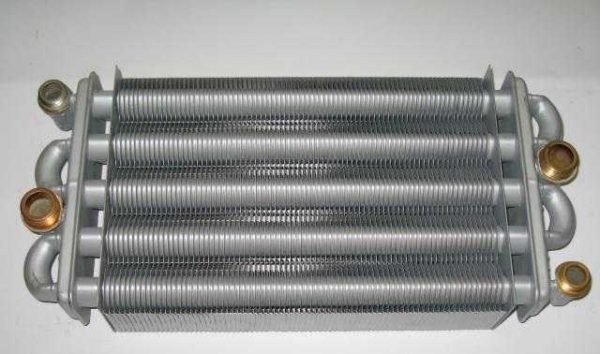

  Первичный теплообменник в настенном газовом котле выглядит следующим образом



Выбрать двухконтурный газовый котел по этому параметру не так уж сложно. Медь кажется лучшим решением. Не без недостатков - высокой химической активности и низкой температуры плавления - но их уже давно научились компенсировать. Автоматика котла гарантирует, что перегрев не произойдет. Химическая активность нейтрализуется путем использования в системе отопления химически инертных материалов - применяются полимерные трубы - полипропилен или сшитый полиэтилен.

Виды горелок для газовых котлов

Атмосферные газовые горелки устанавливаются в настенных двухконтурных газовых котлах. Они могут быть изготовлены в соответствии с методом контроля пламени:

• Одноступенчатый. Горелка либо включена, либо выключена. Промежуточных позиций нет. Горелка включается и выключается для поддержания необходимого режима нагрева. Это не очень хороший рабочий алгоритм.
• Двухэтапный. Доступны два режима работы - при 100% мощности и при 50-60%. Автоматика сама регулирует необходимую мощность. Такие горелки более экономичны, позволяют более точно поддерживать температуру. За счет уменьшения количества циклов включения/выключения.

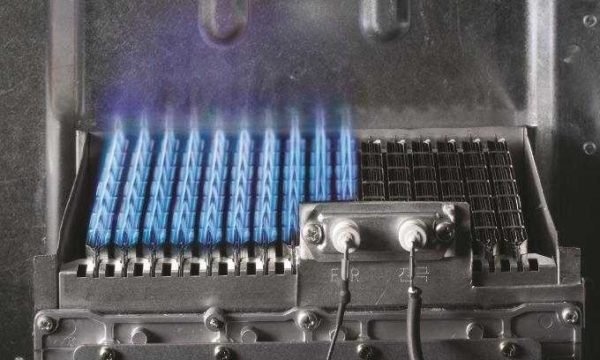

  Двухконтурный газовый котел с модуляционной горелкой является наиболее экономичным.



• Модуляция. Самый дорогой тип горелки, но и самый экономичный. Он управляется автоматикой, мощность выставляется по мере необходимости в данный момент от 10% до 100%. Двухконтурный газовый котел с такой горелкой имеет минимальное количество циклов включения/выключения, что положительно сказывается на его долговечности. Кроме того, при тех же условиях расход топлива снижается на 10-15%.

Если говорить о лучшем выборе, то это модулирующие горелки. Они позволяют не только точно поддерживать температуру нагрева, но и нагревать воду до заданных параметров. Если вы хотите выбрать экономичный двухконтурный газовый котел, он должен иметь модулирующую горелку.

Автоматика

Автоматика в газовых котлах необходима - она обеспечивает безопасность, переключает режимы работы. Существует три основных параметра, которые постоянно контролируются:

• наличие тяги в дымоходе;
• давление газа;
• контроль пламени.

Это ключевые моменты, которые просто необходимо отслеживать. Если хотя бы один из этих параметров не соответствует действительности, котел не запустится. Кроме того, имеется обширный список дополнительных функций:

• Поддержание стабильной температуры. Существует два типа автоматики: одна управляет температурой теплоносителя, другая - температурой воздуха в помещении. Управление воздухом более комфортно - погода меняется, но заданная температура поддерживается в помещении независимо от этого.

  Это пульт дистанционного управления, с помощью которого можно настроить все параметры.



• Режим постциркуляции. Когда горелка выключена, в теплообменнике поддерживается очень высокая температура. Если немедленно выключить циркуляционный насос, вода в теплообменнике может закипеть и вызвать поломку. Чтобы избежать этого, насос будет продолжать работать с теплоносителем в течение некоторого времени и отключится только тогда, когда температура будет находиться в допустимом диапазоне.
• Летний режим. Летом отопление не включается, бойлер работает только на нагрев воды. Для предотвращения застоя в системе и засорения компонентов автоматическая система включает контур охлаждающей жидкости один раз в день на определенный период.
• Защита от замерзания. Если у вас двухконтурный газовый котел в стране, где вы останавливаетесь лишь изредка, вы можете установить экономичный режим. Котел будет поддерживать стабильную температуру +5 °C. Это также вариант для тех, кто находится вдали от дома.

Эти функции являются общими, но есть и специфические: возможность подключения (и управления) солнечных батарей, система подогрева полов. Существуют также погодозависимые автоматики. В данном случае это дистанционные датчики, которые размещаются на улице. На основании этих данных регулируется работа котла.

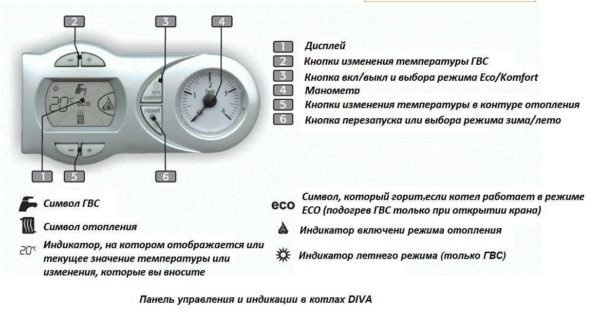

Панель управления газового котла Ferroli Diva

Все эти функции хранятся в микропроцессоре, который всем управляет. Обычный пользователь системы автоматизации имеет дело с дистанционным термостатом, который может быть установлен в любом помещении и по показаниям которого можно регулировать температуру (еще одна дополнительная функция). В целом, взаимодействие с котлом и его автоматикой ограничивается небольшой панелью управления. На экране отобразится вся необходимая информация. Также имеются кнопки, с помощью которых можно переключать режимы и устанавливать температуру.

Принцип работы

Двухконтурный газовый котел может работать в двух режимах - отопления и нагрева воды. Сам котел имеет два контура, через которые проходит охлаждающая среда. Один из них - с первичным теплообменником - используется для отопления, второй - с пластинчатым теплообменником - для приготовления бытовой горячей воды. Переключение осуществляется с помощью трехходового клапана.

Точный режим работы двухконтурного котла указывается производителем, но обычно механизм работы для отопления следующий:

• Когда температура в помещении опускается ниже определенного уровня, автоматика посылает сигнал на запуск циркуляционного насоса. Охлаждающая жидкость начинает двигаться, создавая вакуум в обратном трубопроводе. Одновременно включается горелка.
• Проходя через теплообменник, теплоноситель нагревается, распределяя тепло в системе.
• После отключения горелки при достижении заданной температуры (существует контроль температуры хладагента и контроль температуры в помещении), хладагент некоторое время циркулирует, чему способствует циркуляционный насос (режим вторичной рециркуляции). Когда температура теплообменника опускается до определенного уровня, циркуляционный насос останавливается. Котел не работает до тех пор, пока температура находится в пределах нормы. Как только температура опускается на 1°C ниже установленного предела, котел перезапускается.

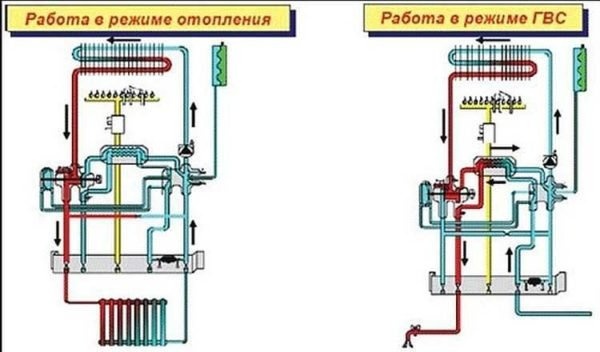

  Различные режимы работы двухконтурных газовых котлов



• Повторно нагревается, проходя через теплообменник.
• Минуя радиаторы, он охлаждается и возвращается на вход котла с более низкой температурой.

Этот алгоритм с некоторыми вариациями повторяется в разных котлах. При нагреве горячей воды процесс очень похож, но сигналом для включения горелки является появление потока воды в контуре. То есть, вы открываете кран горячей воды, горелка загорается. Только в этом режиме работы трехходовой клапан переключается и замыкает теплоноситель в котле. Вторичный теплообменник нагревается от горячего теплоносителя, а проточная вода нагревается от него. Нагрев прекращается при перегреве воды (при достижении порогового значения) или при закрытии крана. Горелка отключается, циркуляционный насос работает до тех пор, пока теплообменник не остынет, а затем отключается.

Способ установки

В зависимости от способа установки газовые котлы могут монтироваться на полу или на стене. Настенные котлы - это компактные приборы, размером с небольшой кухонный шкафчик. Они не требуют отдельного помещения и могут быть установлены на кухне или в другой подходящей комнате. Максимальная мощность настенного газового котла составляет 30-35 кВт. Обычно этого достаточно для обогрева площади в 250-350 квадратных метров.

Стоячие газовые котлы более эффективны и поэтому имеют большие размеры и вес. Есть модели, которые могут стоять в гостиной, другие требуют выделенного помещения - котельной. Требования к установке оговариваются каждым производителем, но обычно указывается расстояние от верха котла до потолка, объем помещения и наличие вентиляции.

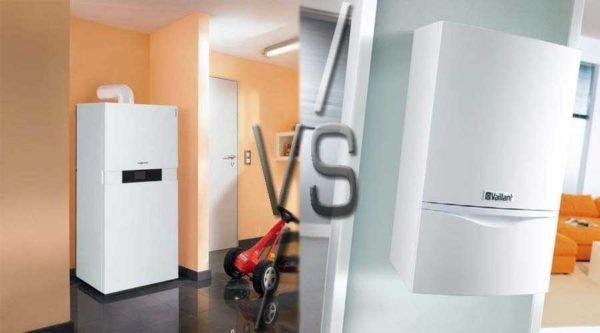

Настенные газовые котлы больше по размеру и весу, но благодаря более высокой мощности

Независимо от типа, для установки газовых котлов требуется сертифицированный проект. Система должна включать газовый счетчик, поэтому, если у вас его нет, вам придется его приобрести. Подключение должно быть выполнено компанией, имеющей соответствующую квалификацию. Только после этого котел будет допущен к эксплуатации.

Легко выбрать двухконтурный газовый котел в зависимости от того, как он установлен. Если мощности достаточно, выбираем настенную версию, если нет - напольную.

Тип камеры сгорания

Газовая горелка расположена в камере сгорания. Существует два типа - открытый (атмосферный) и закрытый (с турбиной, принудительный). Двухконтурный газовый котел с открытой камерой сгорания можно устанавливать только в помещениях с хорошей вентиляцией. Когда прибор работает, кислород, необходимый для горения, забирается из помещения, а дымовые газы отводятся в хорошо проводящий дымоход. Поэтому требуется хороший приток воздуха и эффективная дымовая труба.

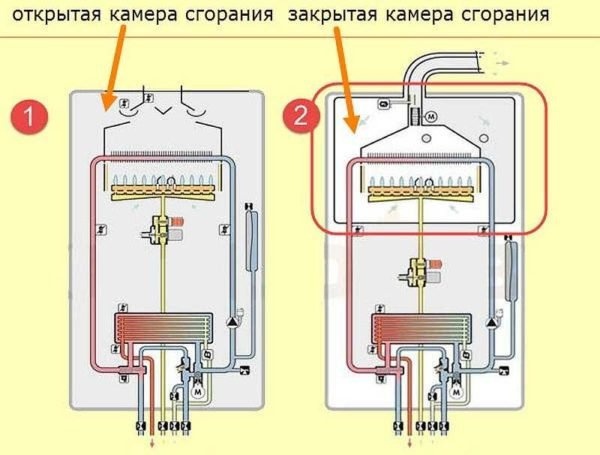

Газовые котлы выпускаются с открытой или закрытой камерой сгорания.

Газовые котлы с закрытой камерой сгорания характеризуются наличием концентрического дымохода (труба внутри трубы), оснащенного вентилятором на выходе из камеры. Дымоход может быть установлен снаружи или в стене рядом с котлом. Одна труба забирает воздух с улицы, другая выводит продукты сгорания, их движение обеспечивается турбиной вентилятора.

Какая камера сгорания лучше? Котел с закрытой камерой сгорания более стабилен - воздух поступает непосредственно в зону горения. Однако у этого есть недостаток: при встречном ветре поток воздуха может быть настолько сильным, что сдувает горелку и котел отключается. Второй недостаток - замерзание и образование льда в зимний период. И третий недостаток - этот котел работает только при наличии электричества - без турбины он отключается. И небольшой минус - турбина не является бесшумной. Его почти не слышно, но "почти". Возможно, по этим причинам, если есть такая возможность (функционирующий вентиляционный канал), следует ставить котлы с открытой камерой сгорания. Ведь обеспечить постоянный приток воздуха гораздо проще.

Мощность котла

Одним из ключевых моментов при выборе отопительного котла является определение необходимой мощности. Если подходить к делу со всей ответственностью, то необходимо рассчитать теплопотери каждой комнаты в случае квартиры, или всего здания, если котел выбирается для отопления частного дома. При расчете учитываются материалы стен, толщина стен, поверхности окон и дверей, уровень изоляции, наличие/отсутствие неотапливаемого помещения внизу/вверху, тип крыши и кровельный материал. При этом учитывается географическое положение и многие другие факторы.

Вы можете заказать такой расчет в специализированной организации (даже в ГорГазе или проектном бюро), при желании можете сделать его самостоятельно, а можете пойти по пути наименьшего сопротивления - рассчитать по усредненным нормам.

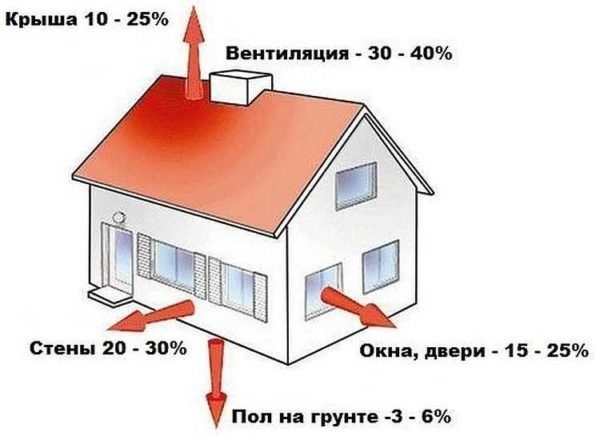

Куда уходит тепло из дома?

В результате всех расчетов была получена следующая норма: для обогрева 10 квадратных метров требуется 1 кВт тепловой мощности. Эта норма подходит для помещений с потолками высотой 2,5 м и умеренно изолированными стенами. Если ваши комнаты попадают в эту категорию, разделите общую отапливаемую площадь на 10. Это даст мощность котла. Затем вы можете внести коррективы, т.е. увеличить или уменьшить числовое значение в зависимости от фактических условий. В следующих случаях мощность котла должна быть увеличена:

• Стены выполнены из материала с высокой теплопроводностью и не утеплены. Кирпичные и бетонные относятся к этой категории, остальные - в зависимости от обстоятельств. При выборе котла для квартиры необходимо добавить мощность, если квартира расположена на углу. В случае с "внутренними" квартирами потери тепла через них не так страшны.
• Окна большие и не обеспечивают герметичность (старые деревянные рамы).
• Если квартира находится на первом или последнем этаже.
• Если чердак в частном доме не отапливается и плохо утеплен.
• Если в помещении потолок выше 2,7 м.

Если стены, крыша и пол хорошо изолированы, а окна оснащены энергоэффективными стеклопакетами, расчетная мощность может быть снижена. Полученное значение является требуемой мощностью котла. При поиске подходящей модели убедитесь, что максимальная мощность прибора не меньше вашей цифры.

С бойлером или без

Вопрос заключается в том, как нагревается вода. Обычный двухконтурный газовый котел работает как водонагреватель мгновенного действия. Горячая вода часто требуется небольшими порциями и не постоянно, что означает, что бойлер часто включается и выключается. Это приводит к быстрому износу оборудования, но отключать воду слишком дорого. Решением этой проблемы является двухконтурный газовый котел.

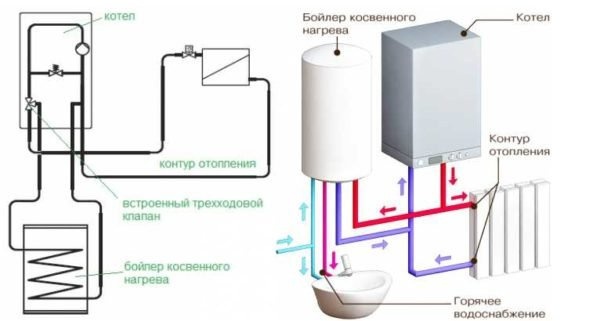

Подключение водонагревателя косвенного нагрева к двухконтурному газовому котлу

Газовый котел имеет небольшой внутренний накопительный бак, в котором хранится часть нагретой воды. Когда открывается кран горячей воды, поток идет из накопительного бака; когда подача заканчивается, включается горелка и продолжает нагревать воду. Когда кран закрыт, бойлер продолжает работать некоторое время, наполняя бойлер, а затем отключается. Такой режим работы приводит к меньшему износу оборудования. Недостатком газовых котлов со встроенным бойлером является то, что они очень большие, так как бойлер приходится размещать в другом месте. Существуют модели с выносным бойлером, тогда емкость подключается к котлу и может быть установлена на полу котла или рядом с ним.

Двухконтурные газовые котлы: производители

Определившись с техническими параметрами, остается найти подходящую модель и выбрать производителя. Это совсем не просто - на рынке представлено множество компаний, цены варьируются в приличных пределах. Как обычно, есть три сегмента - дорогой, средний и дешевый.

Дорогие - это продукция европейских производителей:

• Итальянские газовые котлы - Ferroli (Ферроли), Beretta (Беретта), Ariston, Baxi (Бакси).
• Немецкие Viessmann, Wolf, Vaillant не уступают им по качеству.
• Корейская Navien - достойный конкурент лидерам.

Это оборудование работает надежно и безотказно, но только при определенных условиях. Первый из них - стабильное электроснабжение, без значительных отклонений частоты и напряжения. Наша сеть не отличается стабильностью, поэтому необходим стабилизатор напряжения, желательно электронный.  Вторым условием нормальной работы является определенное давление газа в трубопроводе. Большинство немецких и итальянских газовых котлов работают при давлении газа 2 бар и более. Исключение составляют котлы Ariston и Navien.

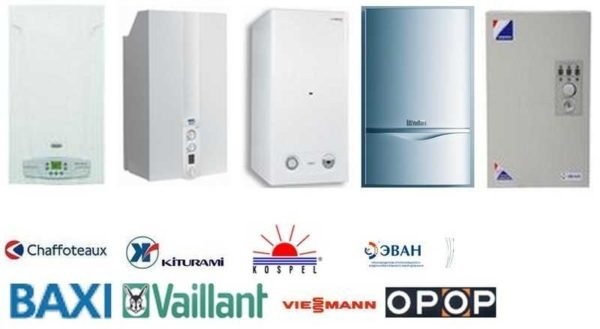

Производители двухконтурных газовых котлов исчисляются десятками

Настенные двухконтурные газовые котлы российского производства - Danko, Protherm - хорошо зарекомендовали себя на рынке. Они имеют более или менее ту же функциональность, что и "европейцы", но менее чувствительны к отклонениям в подаче, работают при низком давлении газа. Что не радует, так это российский "сервис".

Также предлагаются котлы Bosch. Сама компания немецкая, но у нее есть заводы и в России, поэтому трудно определить географическую принадлежность этих котлов - некоторые производятся в России, некоторые на других заводах в других странах. Специалисты компании Bosh разработали новую модель котла, адаптированную к нашим условиям - Gaz 6000 W.

Настенный или напольный котел - вам нужно определиться с профессионалом
