Выбираем армированные полипропиленовые трубы для отопления

проверено экспертом

Практически в каждом жилом доме или городской квартире вы всегда найдете системы водяного отопления. В основном это центральные или автономные системы отопления, двух- или одноконтурные, различающиеся по производительности, деталям и задачам. Однако один технологический аспект остается общим для всех - это тип жидкости. Основную задачу по обеспечению теплом радиаторов выполняет котловая вода или антифриз.

Теплоноситель циркулирует в контурах, которые являются "кровеносной системой" отопления. Качество труб и используемый материал определяют проницаемость труб и долговечность трубопровода. В настоящее время новые технологии в области отопительного оборудования затронули и расходные материалы, выдвинув на первый план армированные полипропиленовые трубы, используемые в системах отопления. Эти продукты появились относительно недавно, но уже успели стать очень популярными среди потребителей. В чем причина такого успеха синтетических изделий, каковы преимущества полипропиленовых труб, армированных стекловолокном или алюминием.

Основная статья о полипропиленовых трубах.

Армирование полипропиленовых труб — основная цель и задачи

Мы помним металлические трубы в наших квартирах или в частных домах, по которым течет горячая вода, подавая в краны бытовых приборов желаемое тепло. О привлекательном внешнем виде таких трубопроводов говорить нечего, тем более что со временем проницаемость металлических трубопроводов значительно ухудшается. Низкое качество теплоносителя, частые засоры являются причиной снижения функциональности металлических отопительных контуров. Как следствие, качество отопления в доме со временем значительно ухудшается.

В большинстве случаев именно эти факторы привели к появлению на рынке синтетических нагревательных расходных материалов. Сначала появились металлопластиковые трубы, а затем на рынок вышли расходные материалы из полипропилена. Высокие эксплуатационные характеристики, технологические параметры и доступность по цене сделали синтетические материалы наиболее широко используемыми компонентами в системах отопления на сегодняшний день. Попытки улучшить технологические параметры и свойства полипропилена привели к решению армировать полипропилен.





Армирование - это технология, при которой структура основного материала дополняется армирующими компонентами. За счет встраивания в структуру полипропилена дополнительного внутреннего слоя значительно увеличивается линейная жесткость трубы, одновременно повышается прочность и стабильность материала. Армирующий слой играет ключевую роль, значительно снижая коэффициент теплового расширения синтетических трубопроводов. В отличие от обычного полипропилена, армированная полипропиленовая труба в 5 раз меньше подвержена тепловому расширению, что положительно сказывается на внешнем виде трубопровода и его эксплуатационных характеристиках.

Для сравнения: В бытовой системе отопления температура охлаждающей среды в контуре составляет 50-700C. В случае автономного отопления температура теплоносителя может периодически повышаться до критического уровня 950C. Эксплуатация неармированных полимерных труб при таких температурах очень вредна для физических свойств материала, из которого они изготовлены.

*

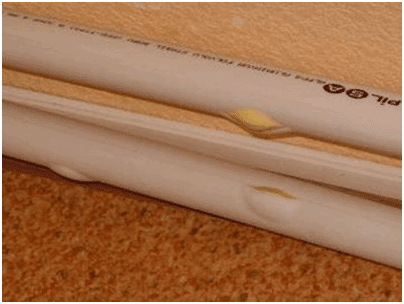

Для домашнего отопления, где большая часть отопительного контура находится снаружи и хорошо видна, обычные полиэтиленовые трубы не рекомендуются. Вам придется постоянно решать проблему провисания линий, устанавливая дополнительные крепления и фиксаторы. Какой продукт лучше всего подходит для конкретного отопительного контура - это еще один вопрос, который следует рассмотреть более подробно.

Виды армирования, используемые в комбинации с полипропиленом

Усиление - не новое явление в инженерной механике. Сам факт размещения армирующих элементов в материалах или в сложных конструкциях говорит о том, что эта технология предназначена для повышения прочностных характеристик материала или готового изделия. В конструкциях и тепловых системах армирование используется сравнительно недавно. С появлением расходных материалов, армированных полипропиленом, технологические возможности отопительного оборудования значительно расширились. Эти воздуховоды хорошо работают при высоких температурах, стабильны, долговечны и просты в установке.

Армирование в этом случае доступно в двух вариантах. Полипропиленовые трубы, армированные алюминием, или расходные материалы, содержащие армирующий слой из стекловолокна.

Как выбрать для собственной системы отопления наиболее подходящие армированные полипропиленовые трубы с тем или иным армирующим слоем, зависит от многих аспектов. Чтобы облегчить выбор, необходимо понять. Чем отличаются два варианта полипропиленовой арматуры, и каковы технологические особенности такого оборудования.

Разновидности армированных изделий

Во многих системах отопления обычно используются полипропиленовые изделия с тремя или пятью слоями. Именно эти расходные материалы обладают высочайшими технологическими свойствами, соответствующими условиям и рабочим параметрам отопительного оборудования.

Рассмотрим характерные параметры различных видов полипропиленовых изделий:

• Трехслойные трубы - это изделия, в которых есть внутренний, средний армирующий слой. В качестве армирующего элемента используется алюминий или стекловолокно;

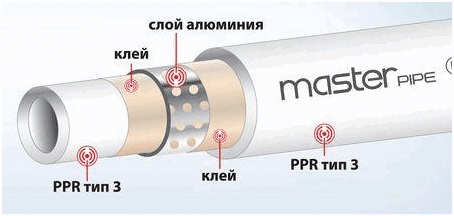

• Пятислойные полипропиленовые расходные материалы - это изделия, имеющие два слоя полипропилена, внутренний и внешний. Внутри материала находятся два клеевых слоя (клей) с армирующим слоем между ними.

Примечание: два слоя клея были добавлены для предотвращения расслаивания материала во время использования. Трехслойные изделия часто страдают от этого недостатка, так как алюминиевый армирующий слой часто начинает отслаиваться от полимерной основы.





Основная статья: Напольное отопление с использованием полипропиленовых труб.

Оба варианта одинаково успешны на практике, составляя основу сетевых отопительных контуров. Трехслойные и пятислойные полипропиленовые трубы прекрасно справляются с высоким рабочим давлением и работают в режиме воздействия высоких температур теплоносителя.

Поэтому такие изделия имеют свою отличительную маркировку, по которой можно определить, из какого материала было армировано изделие.

Изделия, армированные стекловолокном

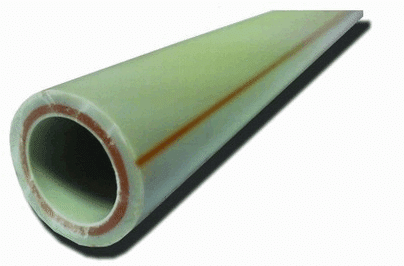

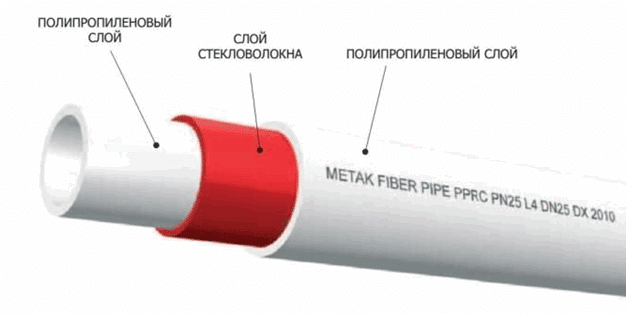

Все полипропиленовые трубы маркируются соответствующими символами PP. Добавление слоя, армированного стекловолокном, обозначается в маркировке материала следующими символами PPR-FB-PPR. Сразу видно, что продукт состоит из трех слоев, средний из которых выполняет армирующую функцию. Эта маркировка указывает на то, что мы имеем дело с продукцией, изготовленной из полипропилена GRP.





Внешняя поверхность этих расходных материалов отличается наличием цветного слоя внутри. Армирующий слой может быть выполнен в различных цветах, начиная от красного, оранжевого и заканчивая зеленым. Цвет никак не влияет на технологические характеристики. На внешней поверхности трубы нанесены основные конструктивные данные с указанием условий эксплуатации и диаметра изделия.

Расходные материалы, армированные стекловолокном, имеют следующие преимущества

• отсутствие необходимости очистки или калибровки отдельных участков трубы при сборке;
• отсутствие эффекта расщепления благодаря монолитной структуре изделий.

Однако преимущества стекловолоконных труб по сравнению с полипропиленовыми трубами, армированными алюминием, не столь значительны. Оба варианта могут использоваться в отопительных контурах, но при этом необходимо учитывать следующие моменты:

В отличие от материалов, армированных алюминием, изделия из стеклопластика имеют более высокий коэффициент теплового расширения (на 5-6%).





*
С точки зрения цены изделия из стекловолокна немного дешевле пятислойных материалов. Монтаж таких отопительных сетей осуществляется быстро и просто. Используя специальные фрезы и паяльник, отопительный контур можно установить в жилом доме за один-два дня. В результате диффузионной пайки достигается необходимая прочность соединений.

Изделия, армированные алюминием

Как и в предыдущем случае, на практике также часто используются полипропиленовые трубы, армированные алюминием. Среди профессионалов существует четкое разделение на тех, кто предпочитает синтетические трубы, армированные алюминием, и тех, кто предпочитает расходные материалы из стеклопластика. У каждой категории ремесленников есть свои аргументы в пользу того или иного вида расходных материалов. Давайте рассмотрим, чем отличаются трубы с алюминиевой облицовкой с технологической точки зрения.

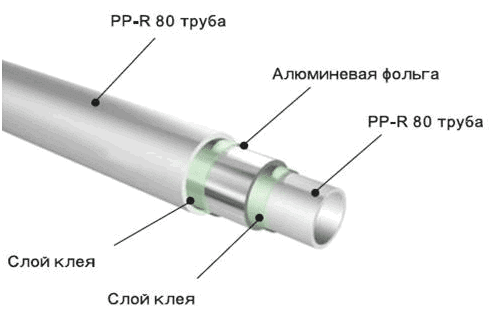

Давайте начнем с маркировки. Продукты такого типа обычно маркируются следующим набором знаков, сокращенно PPR-Al-PPR. Как и в предыдущем случае, маркировка показывает, сколько слоев имеет труба и из чего они состоят.

Такие расходные материалы делятся на несколько поджанров:

• первый вариант - изделия имеют перфорированный алюминий в середине (тонкий слой алюминиевой фольги с маленькими круглыми отверстиями);
• второй вариант - трубка имеет центральный слой из твердого алюминия.

На следующих иллюстрациях показаны первый и второй варианты расходных материалов, армированных алюминием.

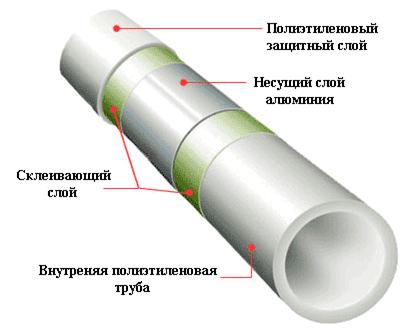

Оба варианта имеют трехслойную конструкцию. Третий вариант представляет собой армированную полипропиленом трубу с пятью слоями. В этом случае на полипропилен и алюминий наносится два слоя клеевого носителя. Благодаря двум дополнительным тепловым слоям этот тип материала обладает повышенной теплостойкостью и долговечностью.

Алюминиевые изделия также могут быть представлены в различных цветах, что не является технологически актуальным.

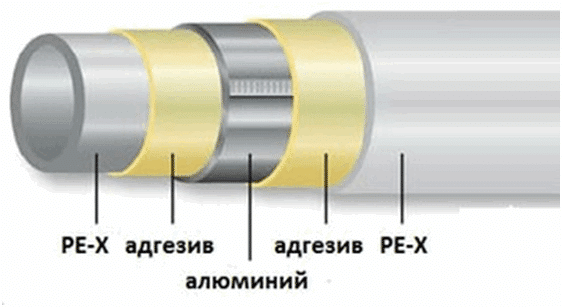

Иногда на рынке можно встретить продукцию с маркировкой PEX-Al-PEX. В отличие от труб, маркированных как PPR-AL-PPR, это относится к другой структуре слоев. Первые буквы обозначают внешний слой из сшитого полиэтилена. Эти расходные материалы имеют несколько разные эксплуатационные характеристики и заслуживают отдельного обсуждения. В данном случае принципиальных различий нет, поэтому оба варианта можно смело использовать для монтажа отопительных труб.

Важно! При практическом использовании полипропилен-алюминиевые каналы должны быть очищены от заусенцев для обеспечения прочности и герметичности соединения.

*

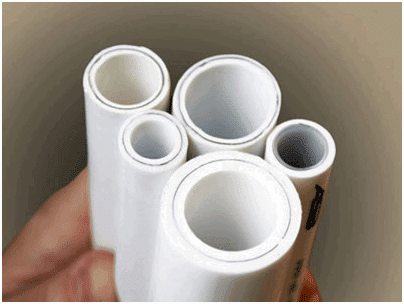

В зависимости от производителя, алюминиевый слой может быть расположен по-разному. В некоторых трубах армирующий слой располагается посередине, между двумя другими слоями с каждой стороны. Существуют также изделия, в которых алюминиевая фольга располагается ближе к внутренней стенке трубы.

Помимо специальных ножниц и паяльника, вам также понадобится бритва, чтобы правильно уложить трубу из этого расходного материала. Этот инструмент используется для удаления заусенцев с краев алюминиевой фольги на отдельных участках труб. Поскольку сам алюминий не подходит для пайки, необходимо сделать изоляцию на глубину 2-3 мм в канале.

Правильно оборудованный отопительный контур с использованием армированных синтетических материалов может работать в течение длительного времени. Согласно инструкции, такие системы могут использоваться в течение 30-50 лет без потери своих основных эксплуатационных характеристик.





Армированные трубы хорошо выдерживают высокие температуры. Расходные материалы и принадлежности, содержащие алюминий, имеют самое низкое тепловое расширение.

Технические параметры эксплуатации армированных полипропиленовых труб

Теперь, когда вы знаете, что такое армированные синтетические трубы, можно подытожить несколько моментов. Преимущества армированных расходных материалов включают:

• широкий диапазон рабочих температур;
• устойчивость изделия к резким перепадам температуры (риск обморожения в трубах данного типа отсутствует).
• устойчивость к коррозии;
• каждый продукт рассчитан на определенное рабочее давление (указано на маркировке);
• Самый низкий коэффициент теплового расширения среди всех известных в настоящее время продуктов этого типа;

Основные технологические параметры полипропиленовых рабочих элементов, армированных алюминием или стекловолокном, следующие.

Вернемся к коэффициенту теплового расширения.

Для сравнения: Для стандартной пластиковой трубы коэффициент теплового расширения составляет 10 см на 1 погонный метр трубы. При контакте с теплоносителем с температурой 700C.

Для полипропиленовых изделий с армирующим слоем ситуация иная. При высоких температурах, даже до +950C, тепловое расширение составляет всего 1 см на погонный метр трубы.

Рабочее давление также влияет на функциональность отопительного контура и его долговечность. В качестве иллюстрации достаточно взглянуть на таблицу, в которой приведены обозначения и показатели различных видов полипропиленовых изделий, используемых в бытовых системах отопления.

Маркировка продукции	Функциональность	Температура рассола ˚C	Номинальное давление теплоносителя МПа
PN 10	Для систем холодного водоснабжения	≤ + 20˚С	1 кгс/см2
Для низкотемпературных систем отопления (теплый пол)	≤ + 45˚С
ПН 16	Для систем горячего и холодного водоснабжения	≤ + 60˚С	1,6 кгс/см2
PN 20	Только для систем горячего водоснабжения	≤ + 95˚С	2 кгс/см2
PN 25 (усиленный)	Для горячей воды и систем горячего водоснабжения	≤ + 95˚С	2,5 кгс/см2

Примечание: расходные материалы и аксессуары, используемые для монтажа полипропиленовых труб, армированных и в традиционном исполнении, могут быть изготовлены из применимых, традиционных материалов: латуни, меди, никелированных вставок. Тип подключения выбирается с точки зрения технологической необходимости.

Заключение

Полипропиленовые расходные материалы, армированные специальными компонентами, сегодня позволяют значительно повысить эффективность систем отопления. Благодаря доступности и простоте монтажа, с помощью этих изделий можно прокладывать отопительные трубопроводы практически любой длины. Единственные ограничения могут быть связаны с мощностью нагревательного оборудования и конкретным методом нагрева. Не забывайте, что полимерные трубы очень удобны и практичны в использовании. С такими трубами легко производить ремонт. Отдельные участки трубопровода взаимозаменяемы. Благодаря методу пайки можно добиться требуемой герметичности, прочности и стабильности соединений.

С точки зрения технологии синтетические трубы, армированные стекловолокном, имеют большие преимущества, поэтому со временем этот вид расходных материалов будет доминировать на рынке отопительного оборудования.
