Вентиляция для газового котла в частном доме: правила обустройства

Необходимость установки системы вентиляции распространяется не только на помещения, в которых пользователи проводят больше всего времени - спальни, гостиные, кухни, - но и на нежилые помещения. Вентиляция особенно необходима, когда отопительное оборудование установлено в подсобных помещениях и котельных.

Как для безопасности людей, так и для бесперебойной работы теплогенерирующего устройства необходима хорошо организованная система воздухообмена. Из этой статьи вы узнаете все о том, как организовать вентиляцию для газового котла в частном доме.

Мы расскажем вам, что необходимо учесть на предварительном этапе. Мы расскажем, что необходимо сделать перед установкой вентиляционных каналов, какие правила нужно соблюдать при монтаже системы. Эта информация может пригодиться, если вы захотите выполнить часть работы самостоятельно, без привлечения профессионалов.

Для чего нужна вентиляция?

Некоторые владельцы отдельно стоящих домов и дач сомневаются в необходимости вентиляции или утверждают, что открытой форточки в котельной достаточно для воздухообмена.

Однако невозможно, чтобы окно было открыто все время. Часто для правильной вытяжной вентиляции требуется механическая вытяжная система, поэтому в дополнение к естественной вентиляции необходимо установить систему наружного воздуха.

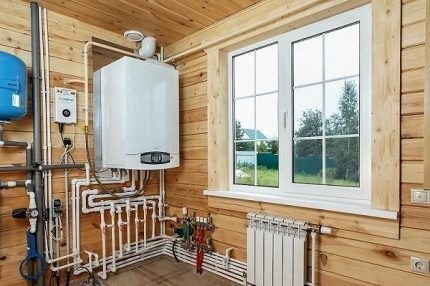

Самое лучшее и безопасное место для установки газового котла - это коридор, прихожая или кухня (новые правила запрещают установку в ванной комнате), но самое лучшее и безопасное место - это отдельная котельная с хорошо функционирующей системой вентиляции.

Выхлопная система выполняет очень важную функцию:

• Удаляет продукты сгорания. Некоторое количество угарного газа может попасть в помещение даже при правильно установленном и эксплуатируемом дымоходе, а его критическая концентрация в воздухе представляет прямую угрозу здоровью домочадцев.
• Он поставляет количество кислорода, необходимое для поддержания процесса горения. Как известно, недостаток кислорода имеет свои последствия, такие как снижение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода дымом и сажей.
• Выпускайте газ в случае случайного выброса в воздух. Также не упускайте из виду возможность утечек в газовых магистралях - утечки пропана редки, но случаются. Результатом может быть отравление жильцов или мощный взрыв.

Только хорошо спроектированная, соответствующая СНиП система вентиляции при установке газового котла может защитить от негативных последствий. Приточно-вытяжная вентиляция защищает семью от взрывов, пожаров и отравлений, разгружает котел, снижает расход топлива и увеличивает тепловую мощность отопительного оборудования.

Требования к установке: все по закону

При установке газовых котлов, ставших популярными благодаря дешевому топливу, существуют требования как к самой котельной, если прибор располагается в отдельном нежилом помещении, так и к выбору мест расположения всех компонентов вентиляционной системы.

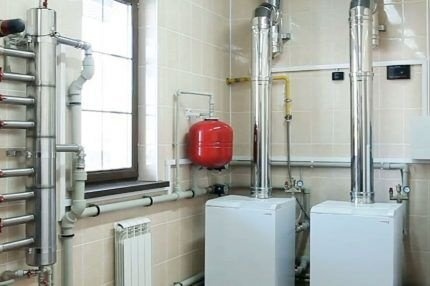

Если мощность газового котла превышает 30 кВт, он должен быть установлен в отдельном помещении. Он может быть расположен внутри или снаружи помещения

Для приборов мощностью более 150 кВт необходимо построить отдельное здание или пристройку к дому. Нежилое помещение должно примыкать к котельной через смежную стену.

Правила вентиляции и кондиционирования воздуха изложены в СНиП 2.04.05-91. Основное требование - воздухообмен, который должен осуществляться не менее трех раз в час.

Будьте готовы к надзору со стороны газовой службы, которая обязательно проверит

• площадь - не менее 15 м³;
• изоляция стен и газовых труб для предотвращения замерзания в холодные периоды;
• высота потолка 2,2 м и более;
• обязательное естественное световое освещение - окно площадью не менее 3 см² на каждый кубический метр объема котельной.
• Стабильный фундамент и бетонный пол;
• Проложенные коммуникации - водоснабжение, канализация, отопление;

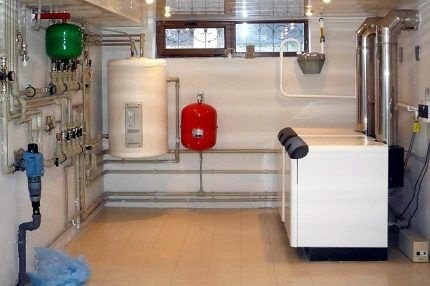

Для обеспечения естественной вентиляции окно оборудовано форточкой, а под входной дверью оставлен небольшой зазор около 2,5 см для свободного движения воздуха. Вместо щели дверь следует перфорировать - в ее нижней части, прилегающей к полу или порогу, сделать несколько отверстий диаметром около 2 см.

Если приставные двери ведут в дом, а точнее в нежилое помещение, то они изготавливаются из огнеупорного материала с высоким классом огнезащиты.

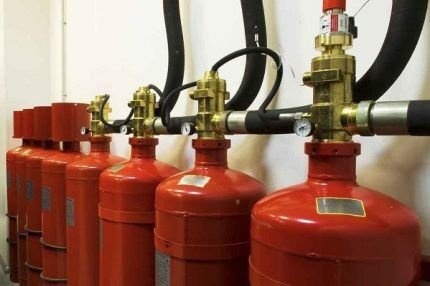

Баллоны со сжиженным газом часто используются в качестве топлива вместо сетевого газа. Их нельзя хранить рядом с котлом.

Для баллонов предусмотрено дополнительное помещение, которое соединено с котлом через трубу подачи топлива.

Требования к дымоходам и вентиляции

• Котел устанавливается на минимальном расстоянии от выхода дымохода и вентиляционной шахты;
• размер вентиляционного окна для забора воздуха должен составлять не менее 1/30 площади котельной;
• Если концентрический дымоход прокладывается через стену, необходимо сделать два отверстия: первое - для самой трубы, второе - для обслуживания.
• Вытяжка и подача воздуха осуществляются через отдельные воздуховоды;

Вентиляционные каналы для стоящего или настенного газового котла, установленного в частном доме, должны быть всегда открыты для обеспечения непрерывной циркуляции воздуха.

О видах вентиляции в частном доме

Воздухообмен происходит двумя способами: естественным или принудительным.

Естественный метод применяется при использовании котла мощностью до 30 кВт, при условии соблюдения требований производителя по установке. Вентиляция агрегатов большей мощности обеспечивается принудительной вентиляцией с помощью вентиляторов. Рассмотрим оба способа вентиляции.

Вариант #1 – естественная система

Менее эффективная, но более простая естественная вентиляция подходит для небольших домов с маломощными отопительными приборами. Его часто бывает достаточно для воздухообмена в подвалах, чердаках, сараях и гаражах.

Приток воздуха осуществляется через вентиляционные отверстия, открытые окна и проемы под дверями, а вытяжка - через воздуховоды, установленные в верхней части стен или в потолке и проложенные над крышей.

Правильная вентиляция "захватывает" весь объем воздуха в котельной. Это достигается путем установки отверстий для впуска и выпуска воздуха на противоположных сторонах помещения.

Например, котел устанавливается непосредственно перед дверью, а воздухоотвод - над газовыми приборами. Воздух движется снизу, пересекает помещение и поднимается к карнизу. Окно может быть расположено на любой стене.

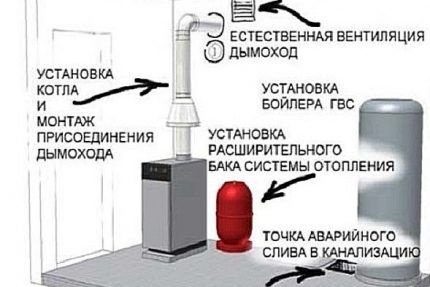

Чтобы создать систему приточно-вытяжной вентиляции в котельной загородного дома, необходимо выполнить ряд действий:

1. Сделайте несколько отверстий в нижней части дверного полотна с помощью дрели или небольшого сверла. Если между дверью и полом/порогом имеется зазор 2,5 см или более, перфорация не требуется.
2. Проверьте, достаточно ли естественного освещения для работы котла и хорошо ли открывается вентилятор.
3. Вы можете проделать в стене отверстие диаметром 150-200 мм, чтобы обеспечить постоянный приток воздуха извне. Для этого используйте перфоратор или дрель с подходящей насадкой.
4. Если у вас есть вентиляционная шахта в стене, установите на ней декоративную решетку, а дымоход на крыше защитите от дождя и ветра куполом.

Не оставляйте отверстие в стене незащищенным, так как это может привести к проникновению в помещение мусора или грызунов.

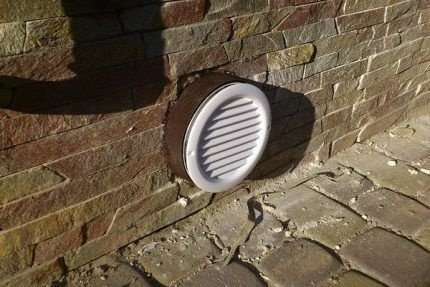

Обычно отверстие или гильза, вставленная в стену, снаружи оснащена металлической решеткой. Пластиковые детали считаются ненадежными и быстро выходят из строя

Имеющиеся в продаже воздухозаборники изначально оснащены дополнительной защитой - решеткой, экраном или заслонкой, которую обычно оставляют открытой.

Не рекомендуется устанавливать розетку близко к котлу. В холодное время года резкое снижение температуры может повлиять на работу котла, поэтому лучше просверлить стену на расстоянии не менее 1-1,5 м от места установки прибора.

Преимущество естественной вентиляции, как и естественного освещения, заключается в том, что она совершенно не зависит от хорошего состояния электрической сети. Если по какой-то причине в доме отключается электричество, циркуляция воздуха в котельной не прерывается, а света достаточно для регулирования работы оборудования.

Если котел установлен на кухне, дымовая труба выводится в вентиляционную шахту традиционным способом - через отверстие в потолке. Иногда это просто труба, ведущая на чердак и оттуда на крышу.

Система с воздуховодом является примером системы с воздуховодом. Воздуховоды могут проходить под подвесными потолками, в нишах и шахтах.

При отсутствии воздуховода он проходит вдоль стен комнат и чердака, а затем выходит через крышу через отверстие такого же диаметра.

В дополнение к трубам используются заслонки, клапаны, соединители, декоративные решетки, воздухозаборники и аэраторы.

Несколько советов по установке вентиляционных каналов:

Фотогалерея Фото из В качестве выпускного канала можно использовать круглую пластиковую трубу диаметром не менее 20 см. В качестве выпускного канала можно использовать круглую пластиковую трубу диаметром 20 см. Гладкая внутренняя поверхность не препятствует потоку воздуха, а циркулярная пила обеспечивает быстрый и точный распил пластика. Если его нет под рукой, можно воспользоваться лобзиком Для обеспечения прочного соединения частей трубы на стыках используйте силиконовый герметик - разведите края деталей и удалите излишки Если пластиковая вентиляционная труба проходит через холодный чердак, ее обязательно нужно утеплить. Во влажных помещениях напыляемая изоляция является лучшим решением, чем минеральная вата Пластиковые трубы для вентиляционных каналов Циркулярная пила для резки труб Силиконовый герметик в качестве клея Напыляемая изоляция для изоляции вентиляционных каналов

Преимущество напыляемой изоляции в том, что ее можно наносить на уже проложенные трубы. Процесс быстрый и простой, и можно изолировать изогнутые воздуховоды и трубы, находящиеся в труднодоступных местах.

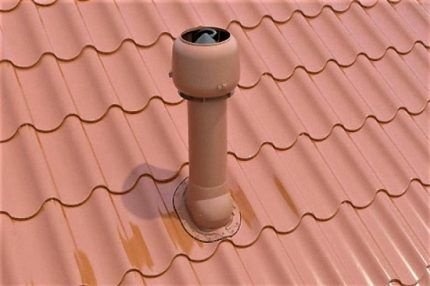

В кровле труба выводится на высоту 0,5-1 м над кровельным покрытием и закрывается бортиком, т.е. специальным защитным колпаком.

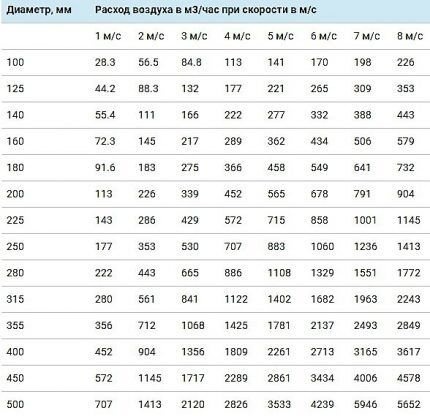

Следует помнить, что диаметр вентиляционных каналов для газового котла зависит от кратности воздухообмена, кубатуры помещения и других факторов. Чтобы избежать сложных расчетов, можно использовать готовые графики

Ответственные производители котлов предоставляют информационные руководства по установке и эксплуатации оборудования. Техническая документация также содержит рекомендации по выбору вентиляционных систем, включая технические характеристики вентиляционных каналов.

Вариант #2 – принудительная система

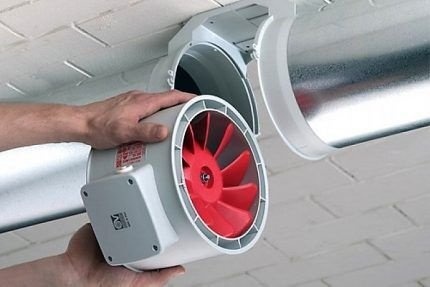

Если естественный воздухообмен недостаточен для выполнения рекомендаций производителя по эксплуатации котла, следует установить канальный вентилятор. Однако лучшим решением является комбинированная система с использованием фильтров, водонагревателя и вентиляторов.

Система вентиляции нагнетает воздух в камеру сгорания и выводит дымовые газы с требуемой скоростью воздухообмена.

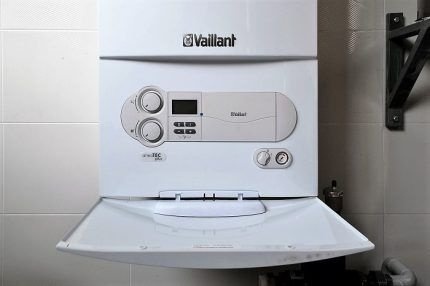

Современные газовые котлы для бытового использования оснащены автоматикой, которая регулирует подачу топлива в зависимости от температуры окружающей среды и других параметров.

Хорошо отрегулированная система вентиляции в сочетании с регулируемыми приборами создает микроклимат, который экономит топливо и повышает эффективность всей системы газового отопления.

Чтобы правильно выбрать вентилятор, необходимо учитывать его мощность. Предположим, что объем котельной составляет 10 м³. Он должен обменивать воздух 3 раза в час, поэтому 10 x 3 = 30 м³/ч - минимальная производительность вентилятора.

Мы рекомендуем устанавливать в вентиляционных каналах газовых котлов надежные вентиляторы с металлическими или пластиковыми корпусами. Они характеризуются тем, что не деформируются с течением времени и устойчивы к высоким температурам.

Можно использовать автоматическое управление, которое активирует вентиляционное оборудование с запуском котла.

Коаксиальный дымоход как элемент вентиляции

Концентрические дымоходы очень популярны благодаря своей конструкции. Они собираются как "труба в трубе" и таким образом выполняют две функции, необходимые для газовых приборов: отвод дымовых газов наружу и подачу воздуха для горения.

Коаксиальные дымоходы делятся на два типа: горизонтальные и вертикальные. Первые устанавливаются в стене, а вторые прокладываются через потолок на чердак и затем на крышу. Вертикальная система длиннее, дороже, сложнее в установке и требует наличия конденсатосборника.

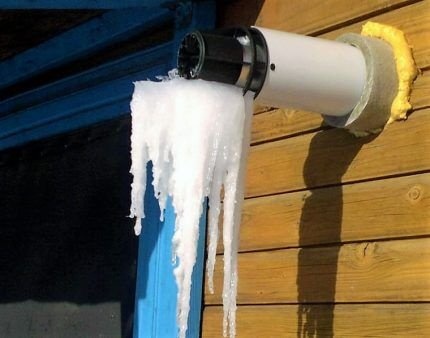

Единственным недостатком устройства является риск замерзания конденсата на внешней части, выведенной наружу. Проблему можно решить, изолировав трубу минеральной ватой или другим изоляционным материалом, но даже это не спасет вас в холодную погоду.

Для борьбы со льдом на конце трубы установлен решетчатый колпак.

Существуют определенные правила для правильной установки концентрического дымохода:

• Конденсатосборник не нужен, если дымоход установлен под углом 3-12° в сторону улицы.
• Расстояние трубы от накладного окна должно быть не менее 1 м.
• Не разрешается проводить трубу в соседнее помещение.
• Мы рекомендуем устанавливать дымовую трубу на высоте 2 метров над землей.

Если рядом с выходом дымохода находится газовая труба, расстояние между ними должно составлять 0,2 м или более.

Стандартное горизонтальное оборудование состоит из трубы, колена для подключения к котлу, переходников, декоративных крышек, зажимных колец, крепежных винтов.

Пример установки горизонтального концентрического дымохода, выходящего через стену:

Фотогалерея Фото c Для продления дымохода наружу в стену дома устанавливают гильзу - кусок металлической трубы, смонтированный с помощью пены или пенного герметика дымоход вставляют в гильзу так, чтобы был один конец выведен на улицу, а другой находился непосредственно над котлом - для более удобного подключения в трубу, соединяющую патрубок газового котла вставляют металлическое кольцо, препятствующее задуванию пламени. Без кольца прибор выдаст ошибку Гибкий фланец, надетый на конец углового патрубка, обеспечивает плотное соединение дымохода с котлом. Он закрывает соединение между угловым элементом и веткой котла. Пластиковый элемент выполняет две функции - декоративную и техническую. Он плотно прилегает к стене и обеспечивает герметичное соединение углового элемента с дымоходом Угловой элемент вставляют в коаксиальный воздуховод, предварительно помещенный в гильзу, проверяя его герметичность Для того чтобы закрепить фланец, необходим еще один соединительный элемент - муфта. Шаг 1 - оболочка в стене Шаг 2 - установка дымохода в оболочке Шаг 3 - соединительное металлическое кольцо Шаг 4 - хомут на уголке Шаг 5 - пластиковый элемент на дымоходе Шаг 6 - соединительный уголок к дымоходу Шаг 7 - лента на хомуте Шаг 8 - декоратор на внешней стене

Этапы установки горизонтального концентрического дымохода считаются самыми простыми в исполнении и рекомендуются для самостоятельного монтажа. По окончании работ котел запускается в эксплуатацию и проверяется герметичность подсоединенного дымохода.

Выводы и полезное видео по теме

Видео №1. Как учесть все нюансы при строительстве котельной:

Видео #2. Узнайте больше об установке естественной вентиляции:

Видео №3. вид концентрического дымохода:

Принципы вентиляции котельной для газовых приборов схожи с устройством воздуховодов в других помещениях, поэтому для опытных мастеров большинство работ вполне доступны и выполнимы.

Самым сложным является проектирование и расчеты - во избежание ошибок мы рекомендуем обратиться к инженеру по отоплению или квалифицированному специалисту по монтажу газового оборудования.
