Устанавливаем асбестовую трубу для дымохода – особенности и методы монтажа

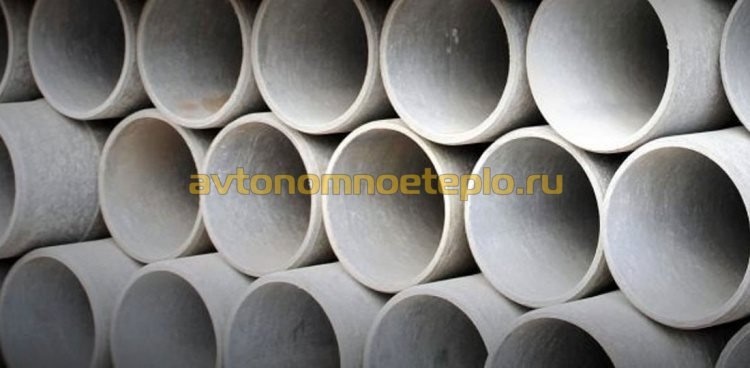

Асбестовые трубы дымоходов часто встречаются в частных загородных домах. Такая распространенность объясняется тем, что решение об установке асбестового дымохода является простым и недорогим методом очистки дымохода. Помимо низкой стоимости, асбестовый дымоход имеет ряд существенных недостатков, которые следует учитывать перед установкой этого типа конструкции.

Можно ли для дымохода использовать асбестоцементную трубу

Асбестовые трубы для дымоходов широко использовались в советское время по следующим причинам:

1. Большие запасы месторождений асбеста.
2. Простота производства.
3. Низкая стоимость производства.

Позже, в период массового жилищного строительства, асбестоцементные дымовые трубы стали использоваться для снижения стоимости строительства жилья. В то же время этот материал, мягко говоря, не предназначен для дымоходных систем.

Какую асбоцементную трубу ставят на дымоходы

Для строительства дымоходов используются безнапорные трубы из цемента и асбеста. В результате получается пористый материал с низкими теплоизоляционными свойствами. Малый внутренний диаметр трубы приводит к повышенному образованию конденсата и, как правило, к быстрому разрушению трубы.

Асбест не используется для производства труб специально для дымоходов. Существуют только канализационные трубы, которые не боятся влаги, но подвергаются воздействию соляной кислоты.

Стены разрушаются по следующим причинам:

• Тяга затруднена, так как внутренний диаметр трубы уменьшается.
• Окисление происходит в результате конденсации и смешивания с сажей. Под воздействием тепла образуется соляная кислота, которая вызывает коррозию стенок дымохода.
• Под воздействием кислоты на стенках появляются разводы, что приводит к увеличению отложений сажи и еще большему образованию кислоты.
• Эффективность котла снижается - топливо сгорает не полностью, образуется все более насыщенный конденсат, все больше разъедающий стенки дымохода.

Для старых котлов и газовых плит дымоходная система из асбестовых труб была, в силу технических характеристик оборудования, приемлемым методом отвода дымовых газов. При подключении к современным отопительным приборам асбестовый дымоход придется заменить на более современный материал в течение нескольких лет после установки.

Для каких дымоходов применяют асбоцементные трубы

Внешний дымоход может быть изготовлен из асбестоцементной трубы в следующих случаях:

• Увеличение длины существующего дымохода. Удлинение асбестового дымохода требуется в случае недостаточной тяги и повышенного образования конденсата.
• Независимая дымоходная система - асбестовые трубы устанавливаются как отдельная дымоходная система. Для подключения нагревателя используется соединительная муфта из нержавеющей стали. Для размещения дымохода снаружи дома используются специальные тройники и переходники из асбестоцемента.







• Асбестоцементная гильза для кирпичного дымохода - установлена для санации существующей дымоходной системы. Кирпичная кладка начинает разрушаться через 5-10 лет эксплуатации. Этот эффект можно устранить, установив асбестовую трубу внутри дымохода. В некоторых случаях асбестовая труба устанавливается в самом начале, окруженная кирпичной стеной для теплоизоляции.

Вопреки распространенному мнению, установка асбестовой трубы в существующий кирпичный дымоход безопасна. Отсутствует выброс вредных веществ в количестве, достаточном для причинения вреда человеку. Однако не рекомендуется устанавливать асбестовый дымоход в сауне или паровой бане.

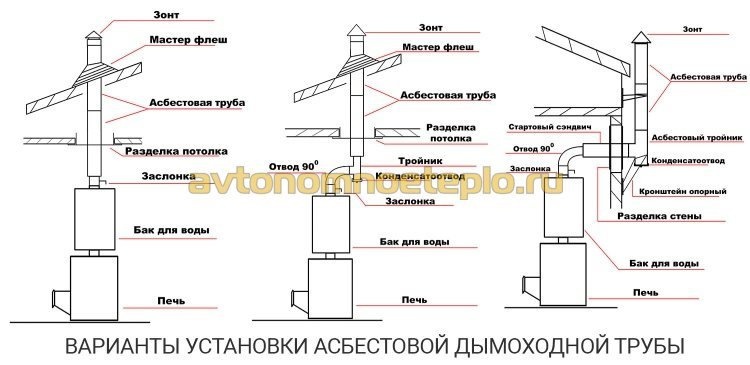

Как правильно сделать дымоотвод из асбестовых труб

Одна из причин широкого распространения асбестовых дымовых труб заключается в том, что монтаж бытовой асбестовой трубы дымохода можно легко выполнить своими руками. При монтаже учитываются противопожарные требования и нормы, а также действующий СНиП.

Дымоход должен быть надежно закреплен, тепло- и водонепроницаем, а в случае прорыва дымохода необходимо предотвратить попадание дыма в помещение. Ниже приведены наиболее распространенные ошибки и методы их решения, учитывающие особенности асбестоцементной трубы.





Как крепить асбоцементный дымоход

Одним из самых сложных моментов при самостоятельной установке дымоходной системы из асбестоцементных труб является точный расчет и монтаж наружных дымоходов из асбестовых труб. Существующие нормы подробно определяют, каким параметрам должен соответствовать дымоход, чтобы обеспечить достаточную тягу и быть устойчивым к ветровым нагрузкам.

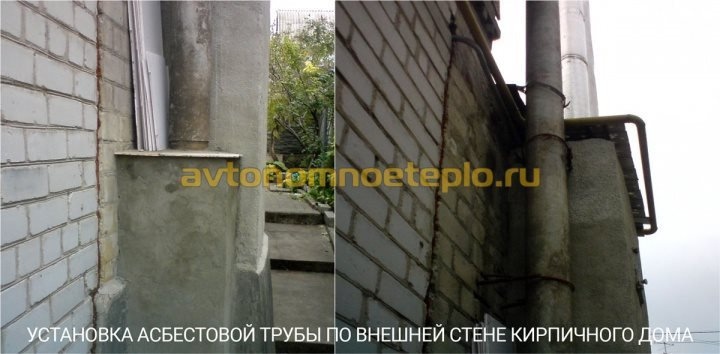

Для крепления внешнего дымохода используются специальные зажимы и хомуты. При установке отдельно стоящего дымохода или части дымохода над крышей необходимо соблюдать следующие рекомендации:

• При установке асбестовой трубы в дымоходе из кирпичной кладки труба закрепляется специальными распорками. Минимальное расстояние между трубами многоканального асбестоцементного дымохода должно составлять не менее 10 см. Поверх конструкции укладывается плита для защиты воздуховодов от проникновения влаги.
  Если асбестовая труба не прикреплена к кладке дымохода, со временем она теряет герметичность на стыках, что приводит к образованию окислов и разрушению стенок.
• Отдельно стоящий дымоход крепится к стене через каждые полметра с помощью трубных хомутов. Для крепления дымохода к крыше используется специальное кровельное основание. Важно, чтобы труба была герметично закрыта от протечек.
• В местах прохода через крышу и промежуточные перекрытия используется крепежная скоба из асбестоцемента. Между легковоспламеняющимися материалами и горячей поверхностью необходимо оставить зазор не менее 10 см, а на деревянном полу установить негорючий кронштейн для дымохода.
• В доме из газобетонных блоков не рекомендуется устанавливать отдельно стоящий дымоход. Стена, к которой прикреплен дымоход, не выдерживает ветровой нагрузки. Лучшим решением является установка внутренней дымоходной системы. Если требуется внешнее соединение дымохода, то для асбестоцементных дымоходов лучше всего использовать растягивающий прут.
• Рассчитайте диаметр и высоту вашего асбестового дымохода. Чем выше дымоход, тем больше ветровая нагрузка. Для того чтобы закрепить дымоход на крыше, расположенной выше 2 метров от конька, устанавливаются кровельные хомуты.

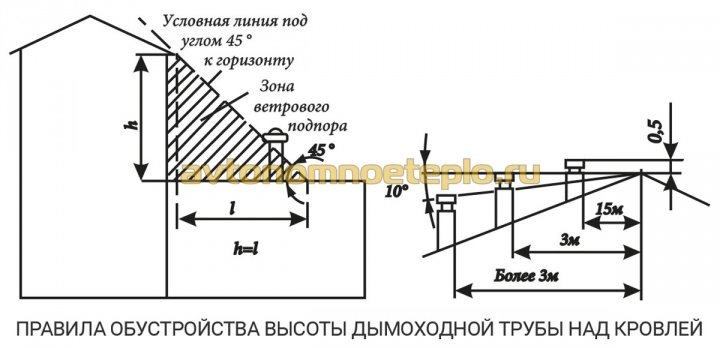

  Высота рассчитывается из расстояния дымохода от конька здания, а диаметр - из объема камеры сгорания (рекомендуемый диаметр не менее 120 мм).

Очень важно закрепить дымоход на крыше, чтобы уменьшить воздействие ветровой нагрузки. Асбест теряет свою прочность при воздействии тепла. Любой порыв ветра может привести к тому, что стенки дымохода потеряют свою целостность.

Как нарастить асбестоцементную трубу дымохода

Правила использования асбестоцементных труб в качестве дымоходов, и в частности СП 60.13330 (бывший СНиП 41-01-2003), указывают, что асбестовые дымоходы должны проектироваться вертикально. Допускается использование асбестоцементных материалов или сборных конструкций с верхним слоем из нержавеющей стали.





Безнапорные дымоходные трубы используются при прокладке дымоходов. При подключении к нагревателям в качестве переходников можно использовать гильзы из нержавеющей стали. Соединители SAM используются для соединения асбестовой трубы с металлической трубой. Конструкция муфты имеет рифление для обеспечения максимальной герметичности.

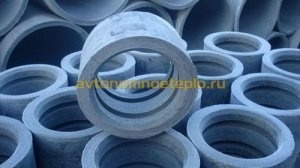

С обеих сторон гнезда имеются термостойкие уплотнения. Для установки трубы со стороны асбестового дымохода необходимо удалить резину и заполнить канавку термостойким составом для соединения асбестоцементных компонентов трубы дымохода. Если соединяются две асбестовые трубы, герметик используется с обеих сторон.

Для соединения асбестоцементных труб между собой в дымоходе из кирпичной кладки в месте соединения делается смотровое отверстие, чтобы можно было провести монтажные работы на месте.

При переходе от асбестоцементной трубы к металлической компенсируется разница в тепловой и расширительной способности материала. Использование подручных средств в качестве переходных рукавов запрещено.

Как и чем утеплить асбестовый дымоход

Асбестоцементный дымоход выдерживает температуру до 300°C. Этот материал характеризуется высокой теплопроводностью и сразу же отдает тепло в окружающую среду. Нагрев поверхности дымохода практически идентичен температуре дымовых газов. Существует несколько причин для использования негорючих теплоизоляционных материалов:

• Чтобы уменьшить образование конденсата и избежать замерзания.
• Изолируйте асбестовый дымоход от деревянной или другой горючей облицовки стен.
• Уплотните дымоход.

Современные методы изоляции могут значительно уменьшить количество конденсата в асбестовом дымоходе и существенно продлить срок его службы.

Как показывает практика, для достижения хороших теплоизоляционных свойств недостаточно просто обернуть асбестовую трубу изоляционным материалом, необходимо придерживаться следующей схемы монтажа:

• Защитный слой - поверх минеральной изоляции изготавливается изоляционная пленка. Слой фольги защищает базальтовую вату от влаги и обеспечивает дополнительную защиту от огня.

•





  Изоляция - для работы подходит базальтовая вата или другая негорючая теплоизоляция. Лучше выбирать материал с низким коэффициентом водопоглощения. При необходимости можно утеплить минераловатной изоляцией.
• Крепление изоляции - изоляция оборачивается вокруг трубы и закрепляется специальными хомутами. В качестве альтернативы можно использовать вязальную проволоку.
• Обрамление - правила установки и изоляции асбестоцементных труб предусматривают использование металлического обрамления для защиты отдельно стоящей дымовой трубы или внешней части дымовой трубы, выступающей из крыши. В качестве альтернативы можно использовать многослойные системы с наружным слоем из нержавеющей стали и внутренним слоем из асбеста.

Возможность использования асбестоцементных труб в качестве дымохода зависит от качества изоляции. При правильном выполнении работ систему можно установить в деревянном доме из бруса, бревна или каркасной конструкции.

Борьба с конденсатом является основной, но не единственной целью теплоизоляции. Правильное применение изоляционного материала повысит прочность отвода дымовых газов, продлит срок службы дымохода и предотвратит возможные пожары.

Как врезать тройник в асбоцементную трубу

Монтаж дымохода с боковым выходом через стену, монтаж конденсатоотводчика и очистного поддона, осуществляется путем установки специальных тройников. Блоки собираются так же, как и муфты. Труба обрезается по размеру. Сверху устанавливается тройник. Стыки заделываются кислотостойким герметиком.

Согласно правилам, горизонтальные участки дымоходов полностью исключаются, если используются асбестовые материалы. Если дымоход устанавливается сбоку, то необходим наклон не менее 3° в сторону котла.

Если в качестве соединительного дымохода используется асбестовая труба, установленная на внешней стене дома, рекомендуется установить в нижней части конструкции смотровые люки и конденсатоотводчик для регулярного обслуживания дымоходной системы.

Применение асбестовой трубы для гильзования старых дымоходов

Дымоходы изготавливаются из безнапорных асбестоцементных труб, используемых в вентиляционных и водопроводных системах. Технические свойства позволяют использовать асбестовые трубы для реконструкции существующей дымоходной системы.

Асбестовые вкладыши для дымоходов способствуют продлению срока службы кладки дымохода за счет уменьшения конденсата. Этот метод особенно полезен в случае частично обрушившегося оголовка дымохода. Дымоход устанавливается сверху вниз. После санации внешние трубы облицовываются кирпичом.

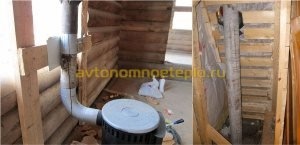

Подключение котла или плиты к асбестоцементной трубе осуществляется с помощью отрезка трубы из нержавеющей стали или специального переходника. На самом выходе из выходной трубы котла температура может легко подняться до 40-500°C. Поэтому использование асбестоцементного материала невозможно.

Использование для дымохода асбестовой трубы, облицованной кирпичом, является оптимальным решением проблемы дымохода, обеспечивающим стабильную тягу и максимальный срок службы системы.

Трубы под давлением не подходят для реконструкции и установки новой дымоходной системы. Следует использовать эквивалент, не находящийся под давлением.

Меры безопасности и противопожарные разделки

При изготовлении асбестоцементного дымохода необходимо учитывать множество деталей и требований для безопасной эксплуатации дымоходной системы. Согласно действующим СНиП и ПБ, при проведении обследования дымоходов необходимо соблюдать следующие условия:

• Аэродинамические расчеты - еще до проведения расчетов необходимо понимать, что асбестовый дымоход не будет иметь хороших показателей тяги, поэтому его нельзя использовать в качестве коллективного дымохода.
  Высота конструкции, в зависимости от расстояния от конька, следующая: от 0-1,5 м = высота 0,5 м; от 1,5-3 м - она может быть установлена вровень с коньком или выше конька. Если расстояние больше 3 м, допускается опустить трубу ниже уровня конька, но не более чем на 10°.







• При прохождении асбестоцементного дымохода через стены из горючих материалов применяются те же нормы, что и при монтаже системы в потолке. Несущие конструкции из горючих материалов могут располагаться на расстоянии 1 м. Стандарты для асбестовых труб в стенах из кирпичной кладки допускают зазор в 1-2 см для возможного расширения.

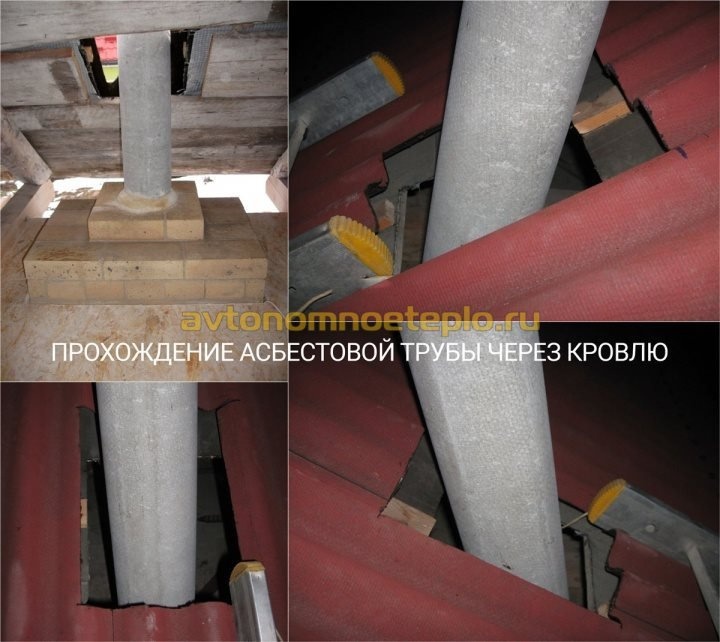

• Размещение асбестового дымохода на крыше дома. На чердаке устанавливается основание: бетонная плита или кирпичная площадка, от которой впоследствии будет отходить "выдра". Последний термин относится к увеличению ширины конструкции для того, чтобы закрыть проход в крыше. Под выдру устанавливается шнек.
  Расстояние между каналами двух- или трехканального дымохода из асбестовой трубы должно быть не менее 10-15 см. Уменьшение расстояния приводит к уменьшению погружения. Трубы должны быть прочно прикреплены друг к другу.
  Цементный раствор используется для герметизации отверстия в крыше от протекания воды. Герметизация дымохода на крыше силиконом не допускается. В качестве альтернативы можно использовать специальную битумную мастику.







• Оклад и дальнейшая отделка - на чердаке здания делается оклад, с которого при желании можно продолжить облицовку дымохода облицовочным кирпичом. Окраска асбестовой дымовой трубы обычной эмульсионной краской или эмалью не допускается. При необходимости дымоход можно обработать известью или битумным лаком.
  Можно облицевать внешнюю трубу железным листом. Для этого изготавливается металлическая рама. Затем дымоход может быть облицован листовым металлом или другим материалом. Преимуществом данного решения является малый вес и относительно небольшая нагрузка на кровельное перекрытие, по сравнению с кирпичной "выдрой".
• Огнезащитные материалы для противопожарного разрыва между этажами - строительные нормы предусматривают использование любой негорючей базальтовой теплоизоляции для заполнения зазоров. Если потолок должен быть изолирован негорючим материалом, рекомендуется использовать гипсокартон, используя огнестойкие плиты вместо традиционных плит. Базальтовая вата укладывается под ГВЛ.

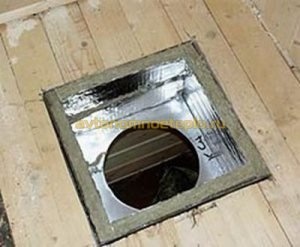

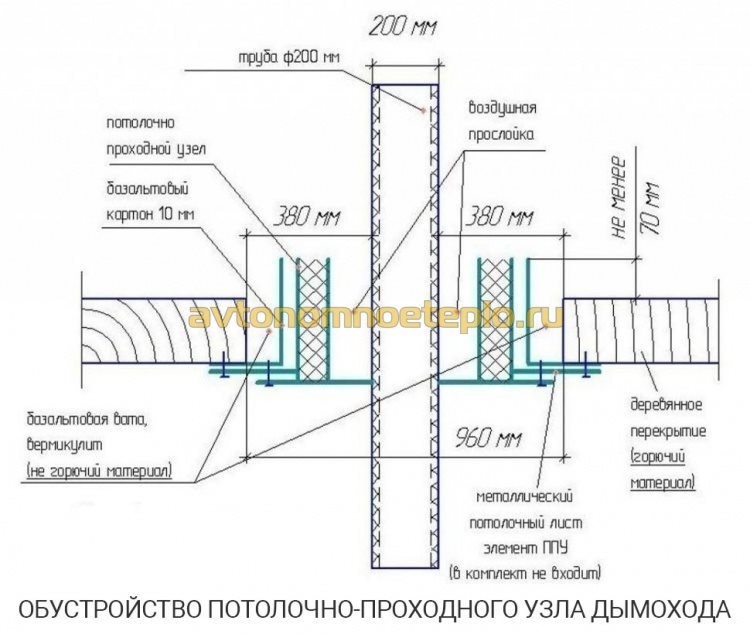

• Дымоход с асбестом в потолочном перекрытии - асбест сильно нагревается во время работы. Чтобы дымоход безопасно прошел через потолок, делается специальное отверстие. Диаметр отверстия в потолке на 5-10 см больше, чем поперечное сечение дымохода.
  Расстояние между асбестовой трубой и обшивкой потолка должно быть заполнено негорючей изоляцией. Если дымоход изначально был "вентилируемым", то щели заполняются песком или кусками кирпича.

Проход через деревянное перекрытие в бревенчатом или каркасном доме в обход стропил. Контакт между нагревательными элементами и несущими конструкциями строго запрещен. Дымоход из асбестовой трубы в деревянном доме должен быть установлен с противопожарными разрывами. Стена, прилегающая к дымоходу, должна быть покрыта негорючим материалом.





Отзывы по устройству дымоудаления из асбестовых труб

Судя по отзывам потребителей, у асбестовых труб есть только одно преимущество: низкая стоимость материала. Срок службы асбестовых труб дымоходов, как указывают производители, не превышает 30 лет, а в условиях высоких температур и других неблагоприятных факторов и того меньше.

Марка асбестоцементных труб для дымоходов такая же, как и для производства вентиляционных каналов. Не существует специальных огнеупорных систем или конструкций с лучшими техническими параметрами для использования в качестве дымоходных систем, поэтому дымоходы и вентиляционные каналы из асбестоцементных труб изготавливаются из одного и того же материала.

Что лучше для дымохода – асбест или кирпичная труба?

Коэффициент нагрева асбестового дымохода несколько выше, чем кирпичного, что однозначно говорит в пользу первого. Но глиняные кирпичи выдерживают температуру до 600-800°C, поэтому их можно использовать в дровяных плитах и других отопительных приборах, работающих на твердом топливе.

Асбестовые трубы нельзя использовать для дымоходов в плитах с каменной кладкой. Поверхность начнет трескаться и буквально взрываться при сильном нагреве. После того как плита зажжена, кирпичный дымоход имеет гораздо лучшую тягу. Чистить асбестовый дымоход необходимо каждые несколько месяцев, даже незначительное сужение внутреннего диаметра приводит к серьезному ухудшению тяги.

Недостатками кирпича являются:

1. Сложность установки.
2. Зависимость качества трубы от мастерства строителя.
3. Большой вес конструкции.

Оптимальным решением является кирпичный дымоход с асбестоцементной трубой. Дымоход подходит как для газовых, так и для твердотопливных котлов и имеет высокую тягу.

Для твердотопливных котлов, безусловно, лучше использовать дымоход из кирпичной кладки, для газовых приборов проще установить асбестовую трубу.

Что лучше – дымоход из нержавейки или асботрубы?

Для современных котлов с высоким КПД можно использовать только дымоход из нержавеющей стали или керамики. Асбестовый дымоход не подходит из-за плохой тяги. В случае конденсационного котла, например, отсутствие тяги приводит к снижению мощности и, следовательно, к повышенному образованию конденсата. В то же время низкая температура дымовых газов приводит к образованию льда в дымоходе из-за недостаточного нагрева стенок.
{banner_downtext}
Дымоход из нержавеющей стали, типа сэндвич, с толщиной стенки внутренней трубы 1 мм, дает гарантию долговечности не менее чем на 20 лет, создавая условия, необходимые для работы современных отопительных приборов. Трубы из нержавеющей стали обладают лучшими свойствами, чем асбестовые трубы.

Существует ли вред здоровью от асбестового дымохода?

Опасность асбестоцементных дымоходов для здоровья человека сильно преувеличена, хотя некоторый вред все же имеет место. СМИ сообщают, что асбестовая пыль является мощным канцерогеном, при вдыхании вызывает раздражение и может привести к раку.





Обычно указывается материал, традиционно используемый в Европе для изготовления труб. В Российской Федерации используется длинноволокнистый хризотиловый асбест, токсичность которого примерно в 10 раз меньше, чем у его европейского аналога.

Однако негативное влияние асбестовой пыли на здоровье человека еще не доказано.

Более серьезной проблемой является структура самого материала и его склонность терять целостность и трескаться при достижении определенной температуры. Вероятность умереть от угарного газа из разгерметизированного дымохода выше, чем заболеть от вдыхания асбестовой пыли. Поэтому дымоходы следует проверять каждые шесть месяцев, а при первых признаках появления дыма в помещении следует остановить работу обогревателя до устранения неисправности.

Асбест - не самый лучший вариант для дымохода, но он все еще популярен из-за своей низкой стоимости.
