Угловой камин своими руками — изготавливаем из кирпича по схеме

Угловой камин - это самый оптимальный и недорогой вариант для тех, у кого дом с небольшой площадью, ведь такая конструкция компактна и не займет много места. Угловой камин своими руками собрать вполне возможно, так как его конструкция не предполагает особо сложной внутренней конфигурации и разветвленных каналов, в отличие от отопительно-варочных плит.

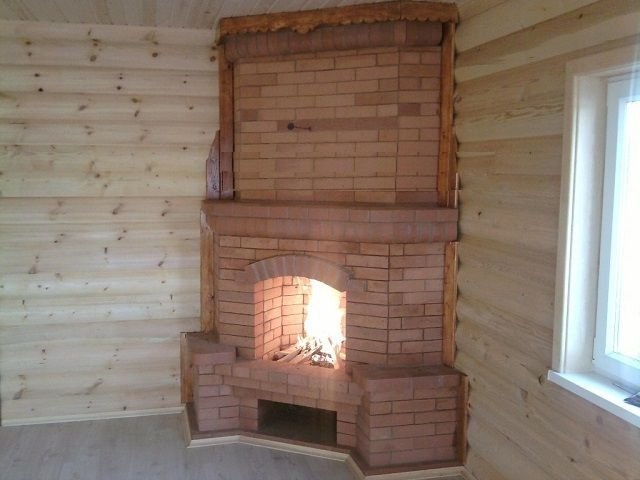

Угловой камин ручной работы

Но, какой бы простой ни была схема его строительства, все равно необходимо иметь под рукой порядовку, которая упростит процесс возведения углового камина и не позволит допустить ошибок в работе.

Существует множество моделей угловых каминов, построенных только из кирпича, а также комбинированные варианты, состоящие из кирпичной кладки, металлического дымохода и крышки, закрывающей дымоход.

Итак, подводя итог и определяя преимущества угловых каминов, можно отнести к ним следующие характеристики:

• Компактность такого камина позволяет разместить его как в большом коттедже, так и в небольшом загородном доме.
• Экономия материала при строительстве такого камина - стоимость значительно ниже по сравнению с плитами, а также другими видами каминов, например, островными или пристенными.
• И, конечно же, функциональные и эстетические качества здания. Камин придаст комнате комфорт и уют, ведь трудно найти человека, который не любил бы холодными вечерами посидеть у горящего огня с чашкой чая или ароматного кофе.
• Даже неопытные мастера должны уметь выкладывать угловой вариант камина, ведь ошибиться в схеме кладки очень сложно. Ну а если вы считаете, что не очень аккуратная внешняя кладка, то ее вполне можно скрыть декоративной плиткой или отделанным камнем порталом. Кроме того, часто для украшения камина используется гипсовая масса.

Проект камина

Такое сооружение, как камин, рекомендуется проектировать и делать при устройстве фундамента для строительства дома. Это облегчит подготовку основания для камина, который невозможно совместить с общим фундаментом. Даже уже построенный дом при желании и необходимости можно дополнить угловым камином. В любом случае, необходимо провести все необходимые подготовительные мероприятия.

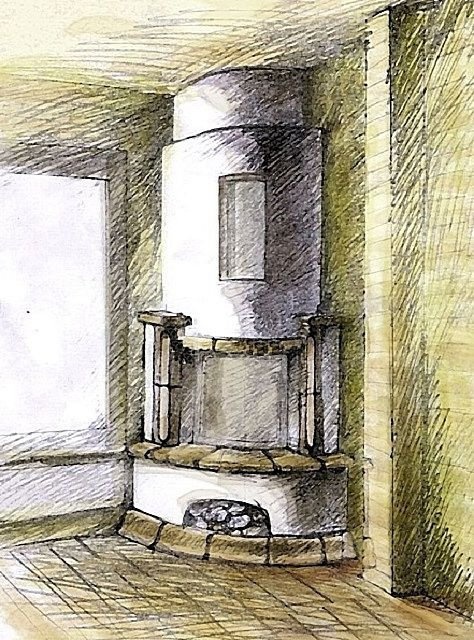

Обычно это начинается с карандашных набросков.

Как и любая массивная конструкция, угловой камин начинается с эскизов и проекта. Прежде всего, необходимо определить конкретное место - угол - где будет установлен камин, а затем можно нарисовать предварительный рисунок желаемой формы и примерный проект этой конструкции на листе бумаги - так вы сможете визуально оценить ожидаемый результат.

Измерьте" камин на планируемом месте установки

Камин может иметь зольный ящик или углубление для дров в нижней части фронтона. Камин также может быть фланкирован кирпичными полками, на которых можно разместить вазы или вазоны с цветами.

Форма каминной ниши может варьироваться в зависимости от выбранной модели. Они могут быть прямоугольными, трапециевидными и квадратными в форме полукруглой арки с плоским или вытянутым полукругом.

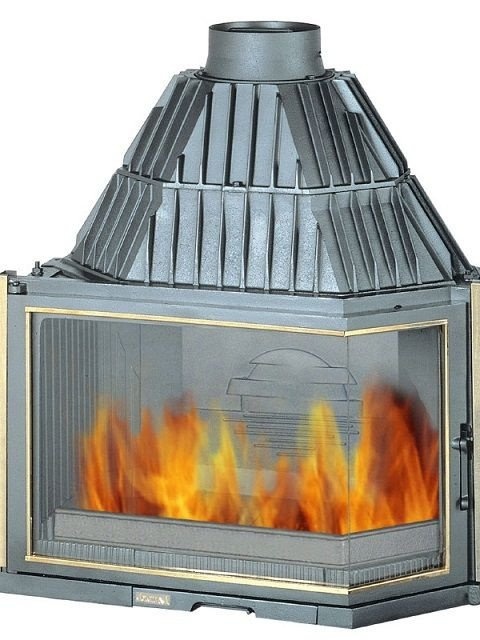

Готовый металлический очаг с полупрозрачными дверцами из термостойкого стекла

Иногда камин также оснащается встроенной металлической камерой сгорания с дверцами из жаропрочного стекла. Этот элемент упрощает строительство и отделку всей конструкции, так как очаг можно просто обложить снаружи кирпичной кладкой.

Все эти детали необходимо учесть при составлении чертежа, и только на основании чертежа и размеров выбранного участка можно начертить план строительства, а затем выбрать план стены.

Примерный расчет размеров камина

Камин должен нормально функционировать и соответствовать требованиям, предъявляемым к таким зданиям. Это может включать следующие пункты:

• Сам камин должен обеспечивать равномерный и быстрый обогрев помещения за счет высокой теплоотдачи.
• Дымоход должен иметь хорошую тягу, которая не вызывает задымления в помещении, но и не отводит все тепло в дымоход. Кроме того, тяга должна обеспечивать легкое и быстрое разжигание огня в очаге.
• И, конечно, камин, несмотря на свою компактность, все равно должен служить одним из главных украшений интерьера комнаты.
• Когда камин не используется, он не должен вызывать охлаждение помещения.

Для достижения всех этих характеристик необходимо учитывать размеры здания и его компонентов.

Топка

Для того чтобы в помещении, где расположен камин, было уютно и тепло, размер топки должен быть выбран соответствующим образом.

Этот показатель рассчитывается исходя из размера помещения. Разделите полученный результат на пятьдесят, и полученное значение определит площадь поверхности топочного отверстия. Если помещение очень маленькое, размер очага составляет всего 0,35-0,55 кв. м. Ниже приведена таблица, показывающая примерные размеры, наиболее подходящие для небольших помещений (до 29 кв. м):

Идеальное соотношение для каминного очага - 3:2, т.е. ширина должна быть больше высоты.

Расчет глубины очага не менее важен, так как от этого зависит и производительность камина. Согласно современным проверенным принципам, глубина топки должна составлять половину или ⅔ ее высоты.

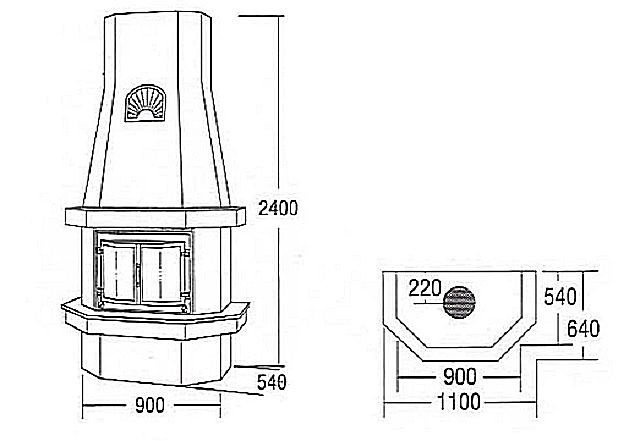

Размеры камина должны соответствовать определенным пропорциям.

При увеличении размеров камин не сможет обеспечить много тепла в помещении, так как все тепло будет сразу уходить в дымоход, и для поддержания огня потребуется чрезмерное количество дров.

Однако если глубина очага меньше требуемой доли высоты, велика вероятность задымления помещения.

Дымоход

Важно правильно рассчитать размеры дымохода, так как от этого зависит, насколько хорошей будет тяга и как хорошо будут гореть дрова. Для этого необходимо определить высоту и диаметр дымохода. Обычно используется дымовая труба с поперечным сечением, равным одной десятой площади окна камина. Если дымоход имеет круглое сечение, его диаметр должен быть не менее 150 мм.

Общая высота дымохода должна быть не менее пяти метров, но иногда она должна быть больше - это зависит от его расположения относительно конька крыши. Дымоход имеет свои особые правила, которые показаны на прилагаемом чертеже.

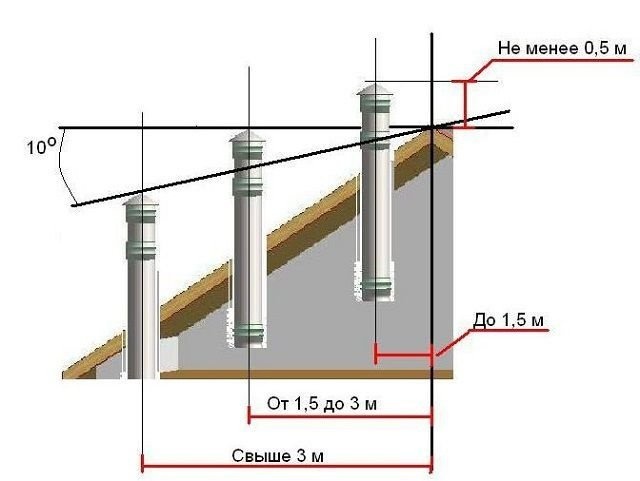

Положение дымохода на крыше относительно конька крыши

Существуют специальные программы (их можно поискать в Интернете), которые позволяют быстро и на высоком профессиональном уровне произвести расчет дымохода и сразу выдать полный рейтинг. Пример такой работы показан на видео ниже. Кстати, этот проект вполне можно взять за основу для самостоятельной кладки - не очень сложно убрать из видео все визуальные кладочные работы.

Видео: пример составления проекта камина с помощью прикладной программы SketchUp

Материалы и инструменты для работы над камином

После того как у вас есть схематический чертеж, можно приступать к закупке материалов. Рекомендуется разделить работу на этапы и для каждого из них составить список необходимых материалов.

Строительство камина всегда следует начинать с фундамента, затем кирпичный портал, очаг и дымоход. И третий этап - приведение конструкции в порядок и, при необходимости, декорирование ее керамической плиткой или штукатурными смесями.

Для изготовления фундамента вам понадобятся следующие материалы:

• Доски понадобятся для сооружения опалубки, в которую будет заливаться бетонный раствор. Опалубка может быть постоянной или временной. Если выбран временный вариант, то при установке фундамента в оставшиеся зазоры между землей и фундаментом будет засыпана смесь гравия и песка.
• Гидроизоляция. В качестве гидроизоляционных материалов можно использовать полиэтиленовую пленку и рубероид.
• В качестве опалубки можно также использовать листы, которые легко снимаются после застывания раствора.
• Готовые металлические сетки или стальные прутья диаметром 8 ÷ 10 мм используются для армирования бетона, залитого в фундамент. Если приобретается арматура, то для ее соединения может потребоваться проволока, с помощью которой отдельные прутья соединяются между собой, образуя общую сетчатую конструкцию.
• Щебень средней фракции и речной песок для приготовления раствора. Песок также потребуется для заполнения первого слоя траншеи, который будет действовать как изолирующая подушка.

Для возведения стен камина и дымохода вам потребуется подготовка:

• Два вида кирпича - красный обожженный кирпич и огнеупорный кирпич. Первый необходим для основной стены, а второй - для тех частей, которые будут находиться в непосредственном контакте с огнем и высокими температурами, т.е. очаг и начало дымохода.

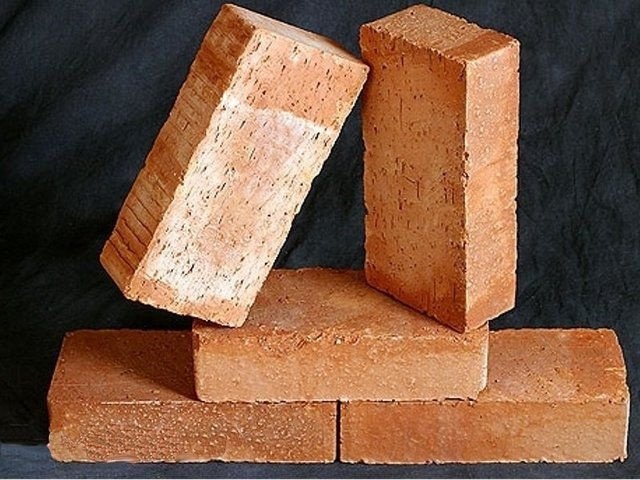

Красный обожженный кирпич подходит для стен камина.

Кирпичи считаются поштучно, и их количество зависит от дизайна камина.  Как правило, для углового камина достаточно от 360 до 600 кирпичей, в зависимости от размера. Рекомендуется добавить еще 15% к полученному количеству строительного материала, на случай некачественных кусков, непреднамеренной поломки и других непредвиденных обстоятельств.

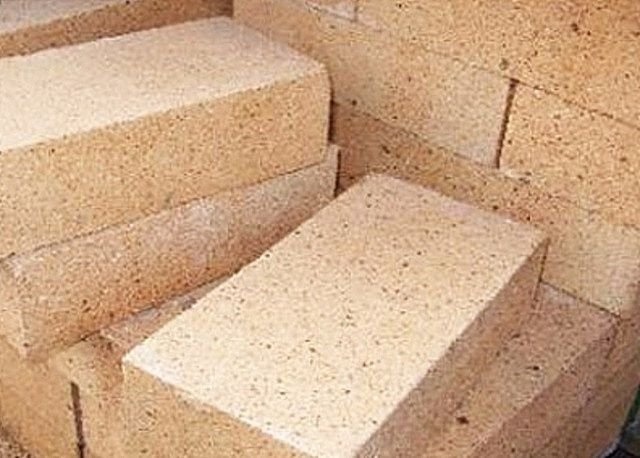

Камера очага должна быть выполнена из огнеупорного кирпича.

• Для раствора можно использовать цемент, глину и песок в соотношении 1:1:3 или смесь глины и песка. Кроме того, в специализированных магазинах можно легко приобрести специальные сухие смеси, предназначенные специально для кладки отопительных конструкций, таких как плиты или камины.

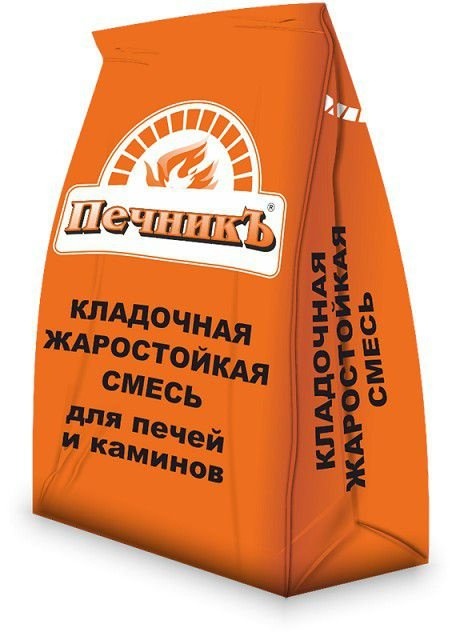

Готовый сухой раствор для кладки плит и каминов

Важно знать, что все огнеупорные кирпичи следует укладывать только на хорошо замешанный и заглаженный глиняный раствор с небольшим добавлением песка и цемента (цемент здесь нужен в основном для ускорения схватывания смеси).

• Металлические уголки 50×50 или 60×60 мм. Их длина будет зависеть от размера ширины очага, прибавив к ней 300 мм и умножив на два. Уголки необходимы для прохождения через отверстия очага и ниши топки, если они предусмотрены. Для нижней ниши топки рассчитайте количество поленьев таким же образом.
• Если очаг будет изогнутым, подготовьте лист фанеры для шаблона и деревянные балки для опор.

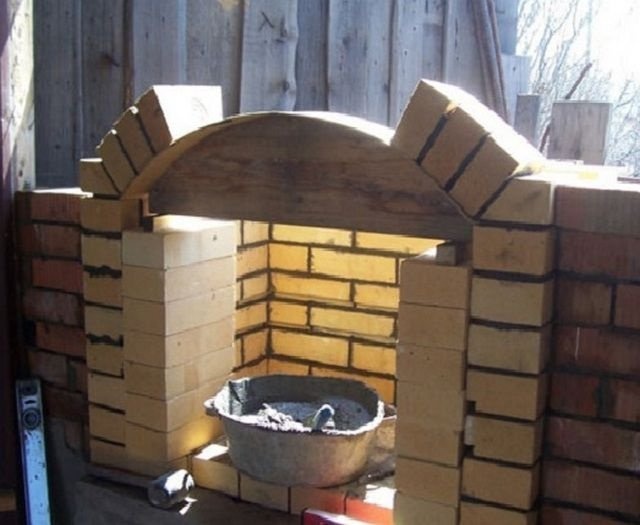

Если над очагом планируется фигурная арка, необходимо подготовить материалы для шаблона.

• Если дымоход будет оснащен металлической трубой, вам понадобится не менее 5 м металлической трубы и даже больше, в зависимости от высоты потолка и конька крыши.

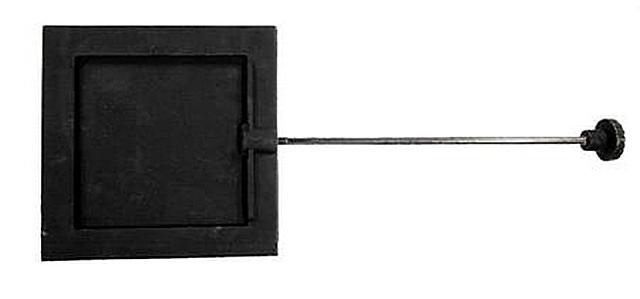

• Металлический дымоход с длинной ручкой следует приобрести в магазине аксессуаров для дымоходов. Если такой мастерской нет, то хорошему слесарю/сварщику не составит труда ее изготовить.

Задвижку можно купить или заказать у мастера.

• Если будет установлен сборный чугунный очаг, он также приобретается. В этом случае работа намного проще, но стоимость выше.
• Для изоляции стен необходимо приобрести плиты из термостойкого материала, например, асбеста.

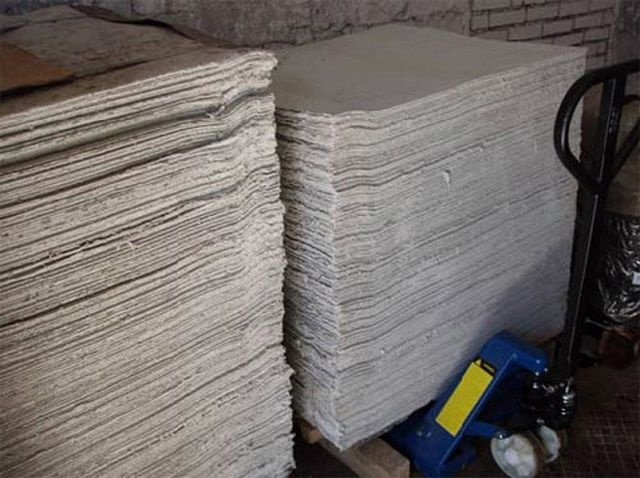

Асбестовые плиты - отличный материал для термостойких уплотнений.

• Для отделки готового камина можно использовать самые разные материалы - это может быть имитирующая камень глазурь, керамическая плитка, декоративная штукатурка или даже готовый портал из натурального или искусственного камня.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для плит и каминов

Инструменты для работы

Конечно, вам понадобятся определенные инструменты, которые следует подготовить заранее, чтобы не отвлекаться на их поиски в процессе работы.

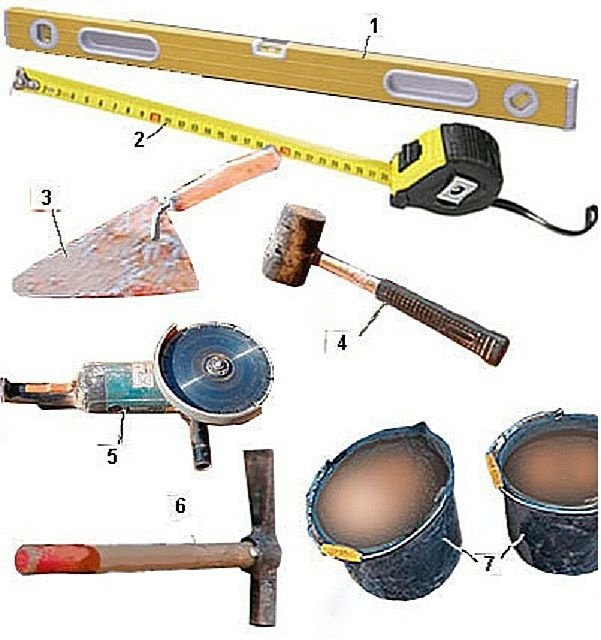

Основные инструменты для строительства камина

• Емкости для раствора и воды.
• Рулетка необходима для разметки и проверки линейных параметров деталей и всей конструкции. Линейка также может пригодиться - например, для измерения правильной длины кирпичей, поскольку ряд не всегда укладывается только полными блоками - иногда приходится корректировать размеры кирпича путем распиливания или раскалывания.
• Кельма среднего размера для зачерпывания и нанесения раствора на кельму. Некоторые мастера используют шпатель вместо кельмы.
• Для перемешивания больших объемов раствора необходим шпатель.
• С помощью шлифовальной машины отрезается необходимая часть кирпича. Чтобы срез был ровным и гладким, в станок для резки камня устанавливается специальный алмазный или корундовый диск.
• Для проверки вертикальности плоскостей стен необходим отвес.
• Для раскалывания кирпичей необходима кирка. Иногда это приходится делать поверх разреза, сделанного шлифовальной машиной.
• Резиновым молотком постучите по кирпичам, которые находятся выше остальных в ряду, чтобы он был как можно ровнее.
• Для выравнивания стяжки фундамента необходима линейка.
• Затирка потребуется, если дымоход не украшен декоративными материалами.
• Спиртовой уровень поможет вам сохранить швы кладки идеально ровными. С его помощью проверяется каждый уложенный ряд и при необходимости вносятся необходимые коррективы.
• Кельма необходима для нанесения раствора при кладке рядов и для удаления излишков материала со стен.
• Угловая планка необходима для проверки перпендикулярности углов кирпича.

Строительство углового камина

Фундамент для камина

Какую бы модель углового камина вы ни выбрали, начинать нужно с фундамента. Работа почти всегда выполняется по одной и той же схеме, поэтому приведенное описание подойдет для любого варианта камина. Обратите внимание, что фундамент должен быть на 80 ÷ 100 мм больше основания камина.

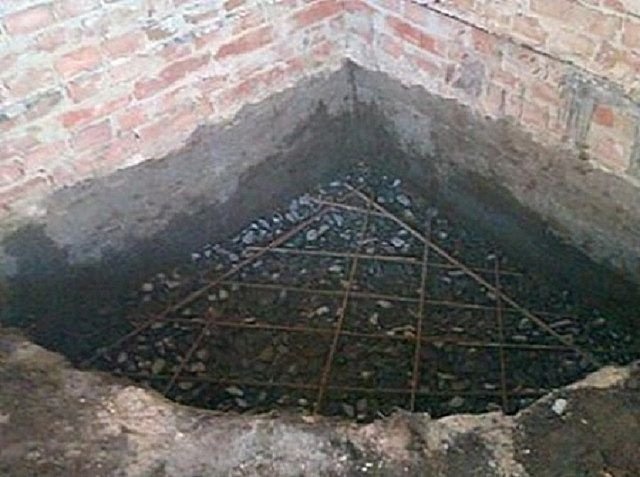

Форма котлована напоминает форму камина в углу.

• Затем на слой песка насыпается щебень. Она также должна быть уплотнена и иметь толщину 100 ÷ 120 мм.
• Перед закладкой фундамента необходимо провести земляные работы, чтобы обеспечить прочное основание. Траншея должна быть глубиной 500÷700 мм и иметь форму основания будущего здания плюс 80÷100 мм с каждой стороны.
• Затем вдоль стен размещаются асбестовые полосы, которые не только защищают стены от перегрева при горении, но и помогают удерживать и направлять тепло обратно в помещение.
• Опалубка устанавливается с внешней стороны фундамента.  Если форма фундамента будет полукруглой, для опалубки используют листовой металл толщиной 1-2 мм, который легко примет нужное положение. Снаружи обшивка временно поддерживается кирпичными столбами.
• Дно траншеи хорошо уплотняется, насыпается слой песка толщиной не менее 100÷120 мм, который затем заливается водой и снова уплотняется.
• На гравий укладывается проволочная сетка или арматура.

Если фундамент должен быть прямым, то для опалубки следует использовать доски, скрепленные между собой. Если между ними есть щели, к плитам изнутри прикрепляется полиэтиленовая пленка - она удержит влагу в растворе в течение необходимого времени и не позволит раствору вытекать из формы во время заливки.

• Затем наносится раствор. Первый слой бетона обычно крупнозернистый - он состоит из смеси гравия и песка с цементом в соотношении 3:1. Толщина этого слоя может варьироваться от 100 до 150 мм, в зависимости от планируемой высоты фундамента.
• После схватывания первого слоя оставшееся пространство можно заполнить более мелкой смесью песка и цемента, смешанных в соотношении 3:1. Поверхность залитой плиты следует разровнять шпателем и оставить до схватывания. Чуть позже, когда ваш палец уже не оставляет следов на затвердевшем бетоне, фундамент можно временно накрыть полиэтиленовой пленкой, чтобы влага не испарялась слишком быстро. Это особенно важно, когда на улице жарко. В течение первой недели рекомендуется ежедневно смачивать поверхность простой водой. Обычно период полного созревания составляет около четырех недель.

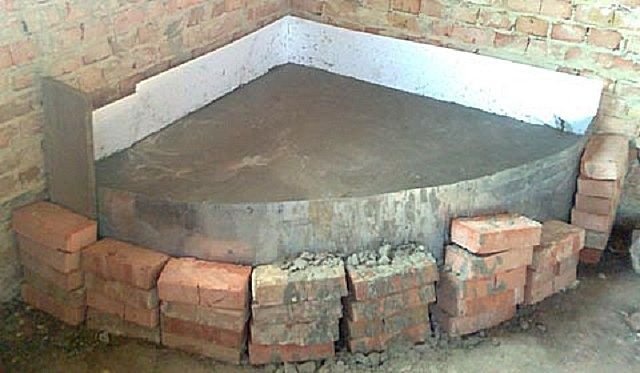

Фундамент залит и набирает прочность уже не менее месяца.

• После застывания бетона поверхность фундамента покрывается двумя слоями отформованных кусков войлока.

Подготовка к кладке камина

У опытных пекарей всегда есть свои секреты, которым они научились за годы работы. Хорошо бы знать хотя бы некоторые из них, прежде чем приступать к строительству камина.

• Важно помнить, что строительство камина в готовом доме принесет в дом много пыли и грязи вместе со строительными материалами, поэтому хорошей идеей будет очистить помещение от всех элементов интерьера, включая мебель, перед началом работ.
• Если камин строится в существующем доме, важно продумать его правильное расположение, учитывая положение стропил крыши и потолочных балок.
• Рекомендуется замочить кирпичи на день или два, прежде чем укладывать их в глиняный раствор. Смоченный материал будет поглощать меньше влаги из раствора, что позволит ему высыхать равномерно. Это даст определенный положительный эффект - раствор на стыках не будет трескаться.
• Кладку камина следует начинать не ранее чем через месяц после заливки фундамента, как бы вам ни казалось, что все готово через 2 ÷ 3 недели.

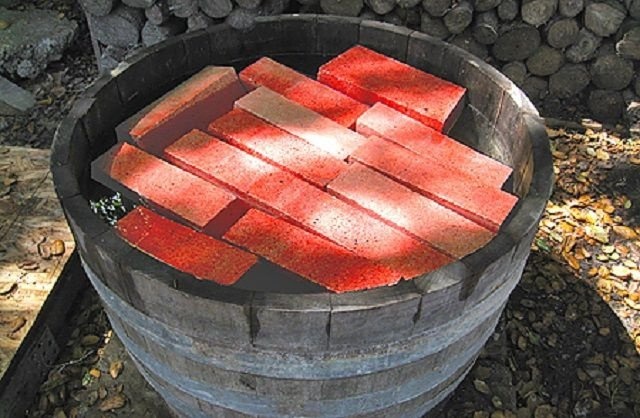

Перед укладкой кирпичи рекомендуется замочить в воде.

• Чтобы избежать кардинальных ошибок в конфигурации рядов кирпичной кладки, опытные мастера советуют, чтобы процесс возведения камина осуществлялся насухо, то есть без использования раствора. Только досконально разобравшись в схеме работы, приступают к точной кладке, но даже после этого необходимо еще раз просушить каждый ряд, прежде чем укладывать его на раствор.

Разобравшись во всех этих деталях, можно приступать к кладке самого камина.

Порядовки для кладки углового камина

Обратим внимание на два варианта кирпичного углового камина. Обе модели достаточно популярны, так как отличаются простотой схемы и эффективностью в эксплуатации.

Вариант первый

Этот вариант камина был разработан мастером В. Быковым и проверен многолетним использованием. В результате, благодаря продуманной конструкции, он полностью доказал свою эффективность. Кроме того, эта конструкция довольно компактна, и подойдет даже для очень маленького помещения.

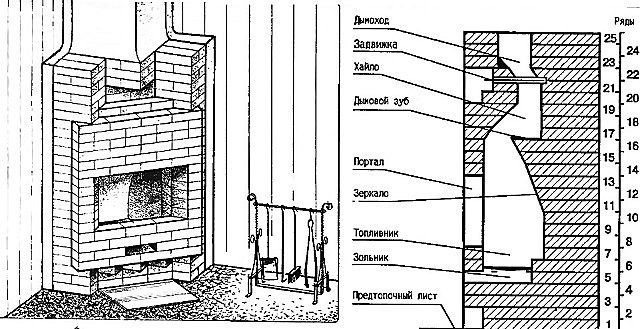

Внешний вид и вертикальное сечение камина Быкова

Вам понадобится решетка для очага (250×250 мм) и металлические полосы (толщиной 5 мм и шириной 30 ÷ 50 мм) для потолка над нишами.

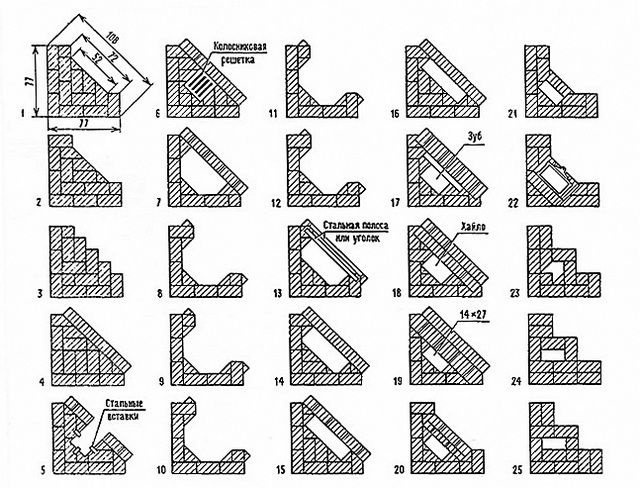

Схема каминной стены Быкова

Первый ряд каминной стены размечается на подготовленном и укрепленном фундаменте. Первый ряд обеспечивает правильное вертикальное направление стен, и к этому начальному этапу работы следует относиться с особой тщательностью.

• Шестой ряд выкладывается огнеупорным кирпичом и колосниковой решеткой.
• Второй и третий ряды также укладываются, точно следуя схеме кладки.
• В седьмом ряду начните украшать очаг и боковые стороны портала.
• С четырнадцатого по пятнадцатый ряд идет кладка так называемого "зеркала", которое помогает задержать тепло, не позволяя ему идти прямо в дымоход, а также придает нагретому воздуху направление в сторону комнаты. Этот участок является, по сути, задней стенкой камина, плавно переходящей в потолок и дымоход.
• В четвертом ряду выкладывается основание очага, поэтому среднюю часть этого ряда лучше всего выложить огнеупорным кирпичом.
• С восьмого по двенадцатый ряд стены портала возводятся, как показано на рисунке, соблюдая точное размещение и выравнивание кирпичей в каждом ряду.
• В пятом ряду создается зольник или очаг. Кирпичи, обрамляющие камеру, заключены в металлические полосы, которые должны быть правильно закреплены, поскольку в шестом ряду на них будет установлена решетка.
• Первый ряд выполняется в соответствии с разметкой на фундаменте, соблюдая порядовку кирпичей, соблюдая все размеры и правильное расположение кирпичей.
• В тринадцатом ряду устанавливаются металлические печные перемычки или, еще лучше, угловые утюги размером 600×50×5 мм. Кирпичи также укладываются в соответствии с конфигурацией, показанной на чертеже.

Стена укладывается с уклоном в 20 градусов; положение всех рядов, образующих это направление, хорошо видно на рисунке.

• С 20-го по 22-й ряд укладывается часть дымохода, называемая "труба". Размер этой детали должен составлять 140 × 270 мм. В верхней части 22-го ряда на глиняный раствор следует установить дымовую трубу.
• В шестнадцатом ряду получается ровная поверхность "зуба", так называемый карниз, обращенный к отверстию дымохода. Этот выступ необходимо замазать глиняным раствором с песком, чтобы получить гладкую поверхность кладки, на которой не будет откладываться сажа.
• Следующие 24 ÷ 25 рядов - это кладка дымохода, который имеет внутренние прямоугольные каналы размером 140 × 270 мм.
• Затем устанавливается металлическая дымовая труба, которая сверху закрывается металлическим кожухом.
• С 17-го по 19-й ряды передняя стенка дымохода выкладывается кирпичами с фаской, так как это необходимо для создания определенной формы вокруг "зуба".
• В ряду 23 над обшивкой создается отверстие дымохода нестандартной формы.

Второй вариант

Этот вариант камина также интересен, а установить его еще проще, чем описанный выше. Использование этой диаграммы последовательности удобно еще и тем, что расположение красного и огнеупорного кирпича обозначено цветом.

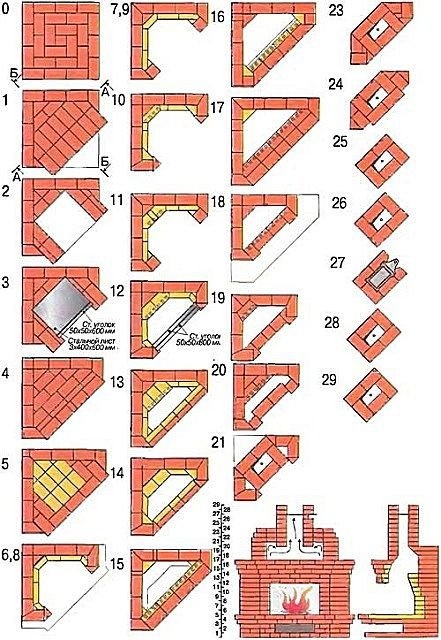

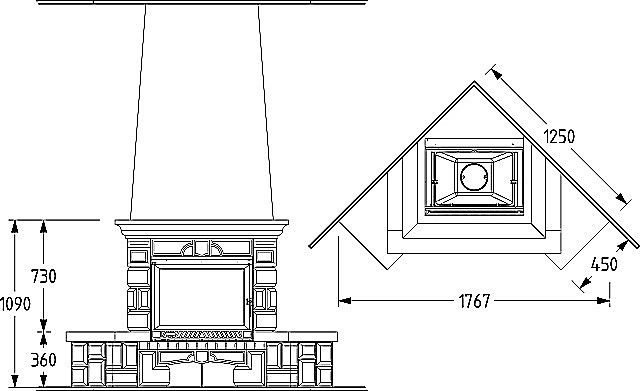

Еще один простой вариант углового камина

Фундамент этого здания имеет квадратную форму, как видно из нулевого ряда на схеме. Он укладывается точно на залитое цементное основание и точно в соответствии с рисунком кладки.

• Десятый и одиннадцатый ряды также укладываются по схеме, продолжая от задней стенки.
• На третьем ряду делается стена по схеме, а поверх этой камеры укладывается лист размером 400×600 мм и толщиной 3÷5 мм.
• На двенадцатом ряду плита по внешнему краю закрыта двумя металлическими уголками 50×50 длиной 600 мм.
• Дымоход поднимается в рядах 25-29, а заслонка дымохода размещается в ряду 27.
• Стенки очага из красного кирпича поднимаются с шестого по восьмой ряд, а внутренняя часть очага выкладывается огнеупорным кирпичом, разрезанным пополам по толщине.
• Ряды 13 и 14 завершают конструкцию, а ряд 15 завершает заднюю стенку, "зубцы" и проход к дымоходу.
• Ряды 16 и 17 располагаются со смещением наружу и завершают каминную полку.
• Дно очага выполнено из огнеупорного кирпича в 5 ряду.
• С седьмого по девятый ряд продолжайте кладку, как показано на схеме. Задняя стенка должна быть наклонной, так как над ней образуется "зуб".
• Затем строится кладочный или металлический дымоход, который проводится через чердак и потолок крыши.
• Первый ряд, как и в первом варианте, должен быть проложен точно по схеме - от этого зависит идеальное выравнивание всех остальных рядов.
• Во втором ряду формируется камера для хранения и сушки дров. Вдоль внешней стороны камеры укладывается металлический уголок размером 50×50 мм и длиной 600 мм.
• Между 21 и 24 рядами вы можете начать выкладывать дымоход красным кирпичом с внешней стороны.
• С 18-го по 20-й ряды кладки сужаются, образуя дымоход.
• Четвертый ряд укладывается в соответствии с рисунком.

Очень важно правильно провести дымоход через потолок и крышу, а также изолировать щели в крыше от попадания влаги и, при прохождении через чердачное перекрытие, от контакта горючих материалов в стропилах с горящими стенками дымохода.

После полного высыхания кладки, что занимает от трех до четырех недель, можно приступать к декорированию стен камина, если это запланировано.

Цены на различные виды угловых каминов

Угловые камины

Видео: интересная конструкция – угловой камин «Аннушка»

Угловой камин доступен каждому домовладельцу, если только у вас есть желание установить этот очень своеобразный элемент интерьера, который должен принести в дом уют и тепло. Для успешной работы необходимо разобраться в схеме кладки и полностью понять принцип кладки. Ну, конечно же, она должна быть мобилизована с полной точностью, усердием и имеющимися навыками.
