Угловой камин из кирпича с порядовкой и размерами





В этой статье я расскажу о преимуществах и особенностях углового камина, его размерах и о том, как он строится. Я расскажу вам, как рассчитать конструкцию и какие материалы понадобятся для работы. Я опишу последовательность кладки кирпича и объясню, как вписать его в интерьер помещения.

Особенности углового камина

Если у вас есть дом в деревне, то холодным вечером будет приятно посидеть у уютного камина. Трудно разместить большой дизайн в маленькой комнате. Проще сделать небольшой угловой вариант, с этой работой справится даже неопытный печник.

Некоторые типы строятся из кирпича, другие собираются путем комбинирования кирпичных и металлических деталей.

Выбор дизайна зависит от финансовых возможностей и желаний домовладельца.

Комбинированный камин стоит дешевле, чем кирпичный.

Преимущества дизайна углового камина:

1. Главный из них - экономия средств на закупке материала, его требуется меньше, чем при строительстве островного или пристенного камина.
2. Вторая - разумное использование помещения, его компактность позволяет разместить его как в среднем загородном доме, так и в дачном домике;
3. Конструкция имеет простую схему кладки, понятную даже начинающему печнику. Даже неровная кирпичная кладка не ухудшит внешний вид помещения - волнистую структуру можно покрыть керамической плиткой.

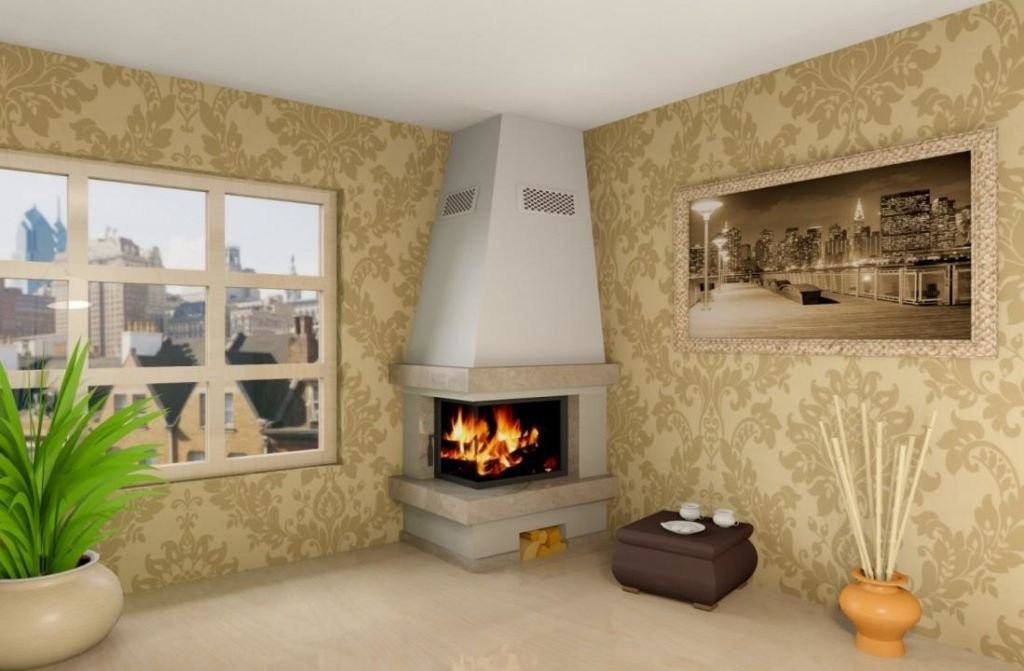

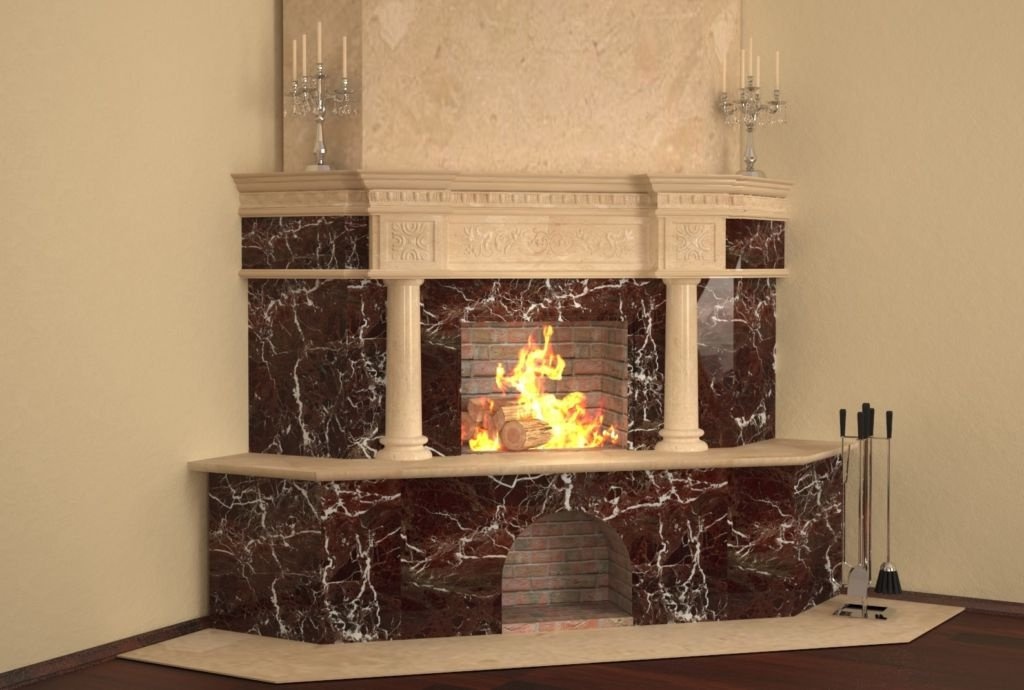

Угловой камин

Камин в углу создаст уют в комнате, позволит с комфортом провести дождливый вечер.

Устройство и размеры очага

По своей конструкции эти камины похожи на настенные изделия.

Очаг имеет камеру сгорания, коническую крышку дымохода и прямой дымоход. Треугольные конструкции отличаются только формой треугольника, что усложняет кладочные работы.

Принцип его работы не отличается от обычного - сухие дрова горят в открытом очаге, а образующийся дым выходит через дымоход. Часть тепла отражается в помещение через дымоход (около 20%), а остальное теряется с выходящим дымом.

Если тяга плохая, дым будет попадать в помещение, а если тяга слишком сильная, это приведет к большим потерям тепла. По этой причине при выборе оптимального сечения дымохода необходимо учитывать размер топки и площадь помещения.

Горящие дрова иногда выбрасывают кусочки углей через переднее отверстие.

Для предотвращения пожара на пол перед камином кладут металлический лист.

Камин, расположенный вблизи деревянных стен, должен быть изолирован оцинкованным металлическим листом.

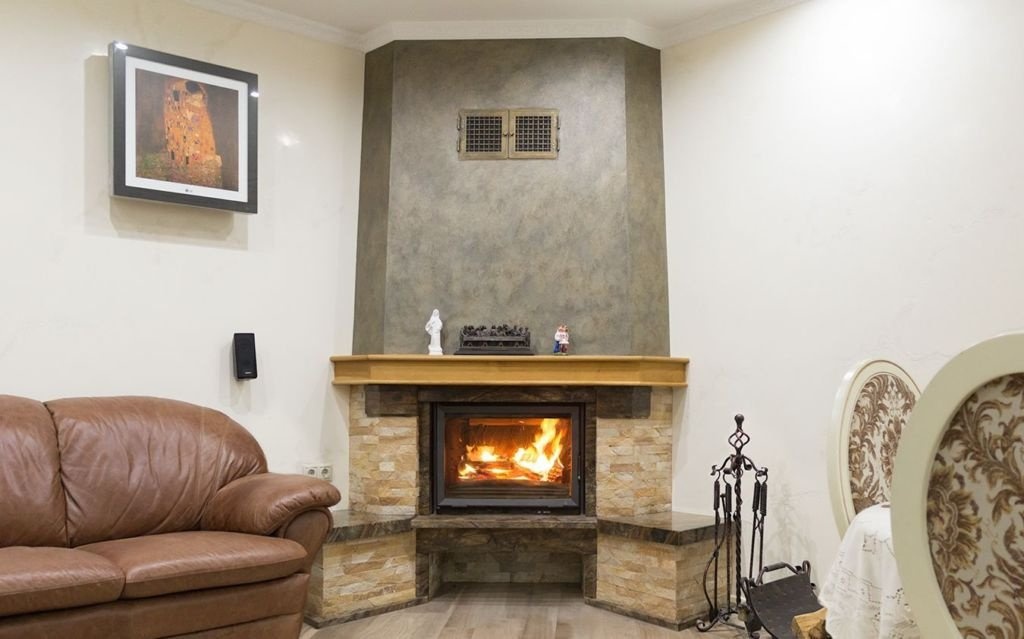

Угловой камин экономит пространство в комнате

Расчет размеров облегчает приведенная ниже таблица, в которой указаны сечение дымохода и размеры портала в зависимости от объема и размера помещения.

Номер	Портал	Дымоход	Поперечное сечение дымовой трубы см
Площадь поверхности м2	Объем м3	Ширина см	Высота см	Глубина см	Впадина см	Ширина задней стенки см
12	42	50	45	30	12	30	14х14
16	50	60	50	32	12	40	14х27
22	60	70	56	35	12	45	14х27
30	80	80	60	38	13	50	27х27
35	100	90	70	42	13	60	27х27
40	120	100	75	45	14	70	27х27

В квартире невозможно построить массивный кирпичный камин.

В частных домах нередко используется упрощенный способ строительства кирпичного очага с вмонтированным чугунным очагом.

Как построить конструкцию из кирпича

Рекомендуется размещать эту конструкцию между двумя стенами внутри дома.

Камин, расположенный у окна, создает устойчивую тягу в стенах благодаря небольшому сквозняку в помещении.

Проекция выполняется следующим образом:

• Сначала необходимо выбрать помещение и угол, где будет размещена конструкция;
• Общий эскиз готовится на бумаге, чтобы визуально оценить, подходит ли дизайн к декору помещения;
• На основе плана этажа и части стропильной системы составляется проект.

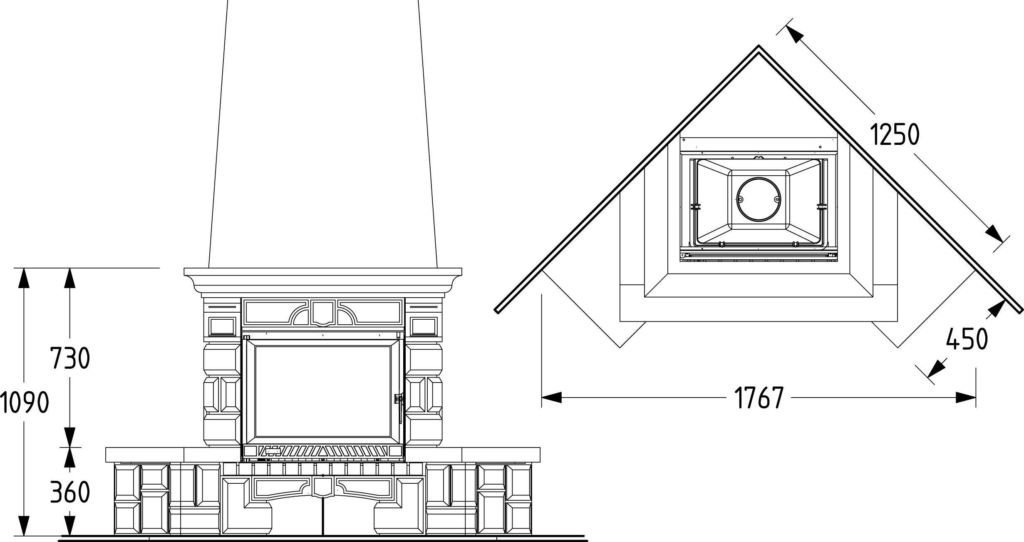

Чертеж углового камина

Камин бывает разных форм, в каждой модели используется свой вариант. При выборе дизайна камина необходимо сначала решить, каким он будет, так как переделать его впоследствии будет невозможно. Можно сделать угловой камин с очагом из чугуна или огнеупорного кирпича.

Расчет габаритов

Точный расчет размеров очага оказывает непосредственное влияние на эффективность обогрева помещения.

Расчет основывается на площади помещения. Для упрощения расчета площадь помещения делится на 50, что является приблизительным размером окна очага. Например, в небольшой комнате достаточно камина с площадью очага 0,32-0,54 м².

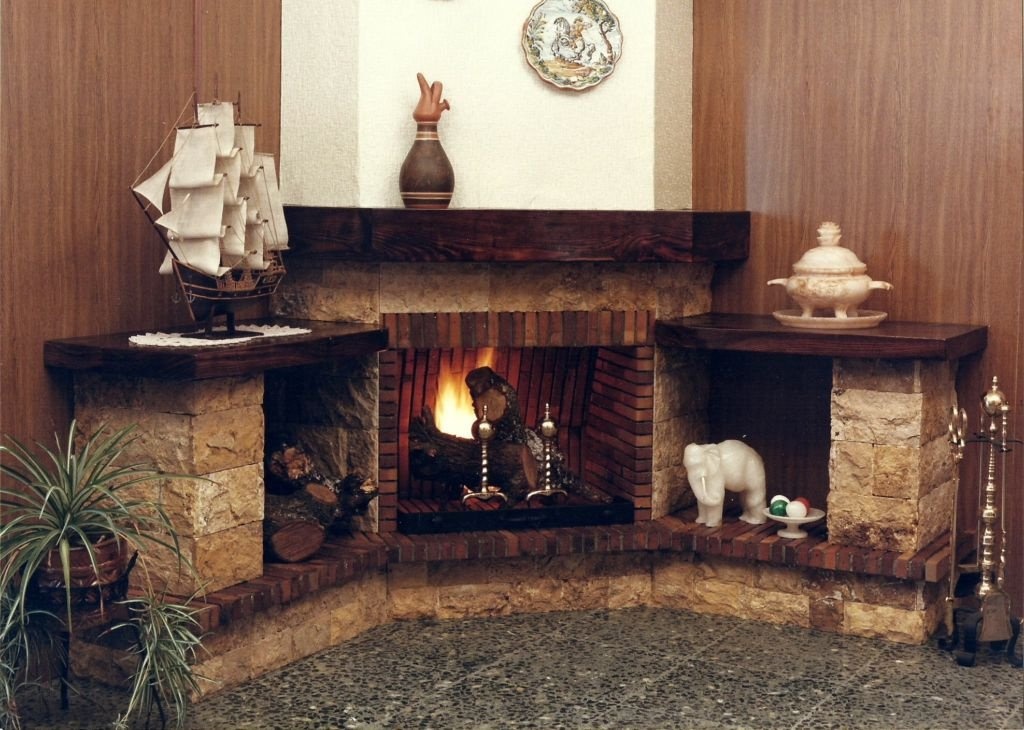

Каминный угол может быть установлен после планирования дома.

Каминное окно должно иметь соотношение 3:2, а ширина очага должна быть больше его высоты. Глубина очага очень важна - она напрямую влияет на эффективность конструкции, и ее необходимо делать в 1/2-2/3 высоты очага. Если очаг слишком глубокий, теплоотдача снижается - много тепла уходит прямо в дымоход. Если она недостаточно глубокая, на потолке и стенах появится сажа, а дым будет поступать внутрь.

Дымоход

Для хорошего дымохода важны свойства дымохода, которые влияют на горение древесины и тягу в дымоходе. Необходимо правильно рассчитать высоту дымохода и сечение дымовой трубы. В целях безопасности диаметр дымохода не должен быть меньше 15-17 см; оптимальная пропорция диаметра дымохода составляет 1/10 от поверхности камина.

Длина дымохода должна быть не менее 5 метров; в случае высоких жилых зданий его длина должна быть увеличена (дымоход должен быть выше крыши здания).

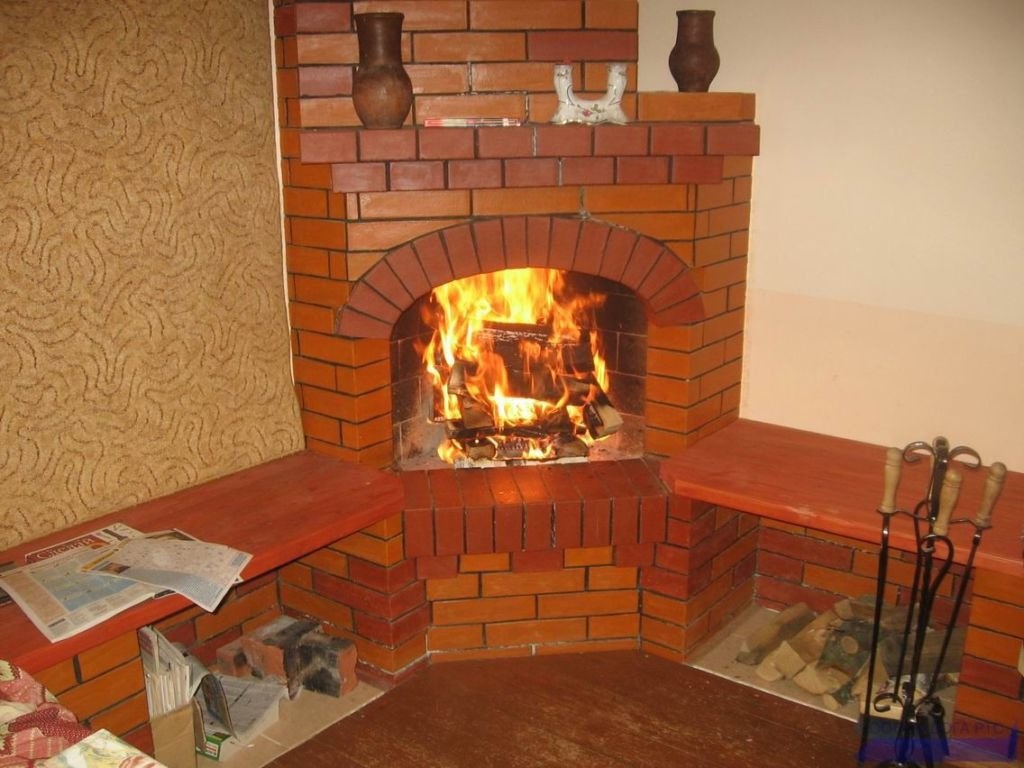

Дымоход также расположен в углу комнаты, не занимая всю стену.

Материалы и инструменты

После расчета и подготовки проекта необходимо подготовить строительные материалы и инструменты. Сначала решите, будет ли конструкция отделана или дымоход будет размещен под раствором. Это влияет на выбор кирпича. Подготовка работ и материалов должна начинаться с подготовки фундамента для строительства.

Фундамент

Камин весит меньше, чем обычная плита, и не требует большого фундамента. Если дом построен на плитном фундаменте, он подходит для углового строения. Если под домом имеется ленточный фундамент, потребуется выполнить дополнительные работы.

Вам потребуется подготовить гидроизоляционный материал для защиты фундамента от влаги - используется толстый полиэтилен или рубероид.

Затем сделайте опалубку, для этого вам понадобятся однодюймовые доски. Иногда вместо досок для изготовления опалубки используют стальную плиту, это удобнее, если фундамент имеет сложную или полукруглую форму. В опалубке устанавливается арматурный каркас из металлических стержней диаметром 8-10 мм. Они связываются стальной проволокой, образуя решетку. Чистый песок и каменный балласт средней фракции понадобятся для создания подушки под основание и замешивания раствора.

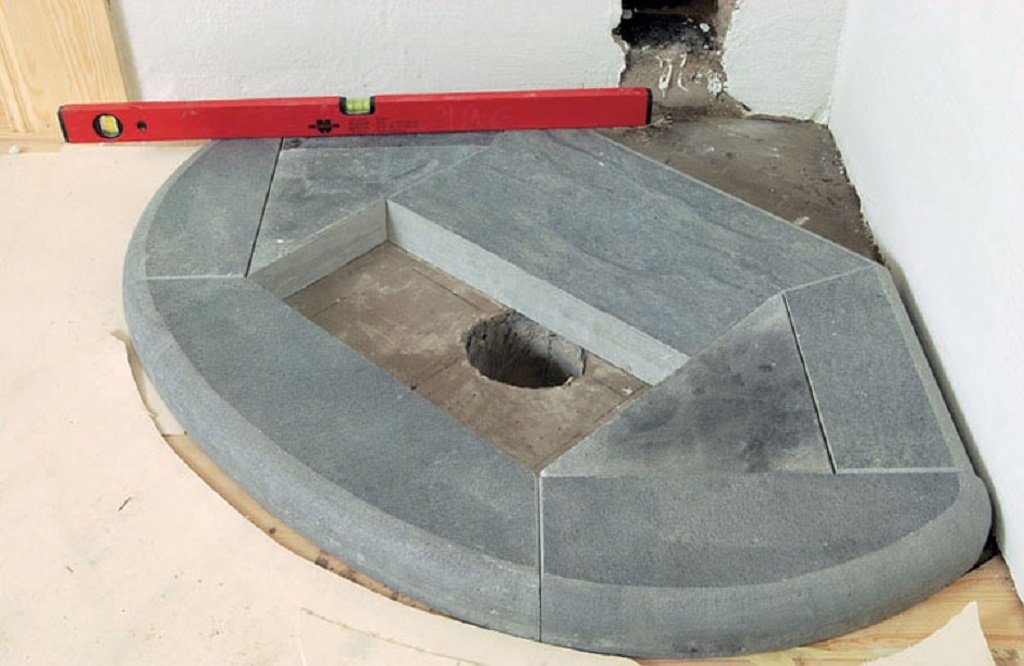

Основание дымохода должно быть заложено в любом случае, независимо от типа фундамента, на котором стоит дом.

Кладка камина и дымохода

Кирпичные стены и труба для дымохода изготавливаются из следующих материалов:

• Вам нужно будет купить 2 вида кирпича - огнеупорную глину и красный полнотелый кирпич;
• Для отделки дымохода купите высококачественный керамический кирпич. Если речь идет о наружной отделке, то используется обычный красный кирпич;
• Огнеупорные глиняные кирпичи выдерживают высокие температуры и используются для очага и нижней части дымохода.

Количество кирпичей зависит от схемы дымохода и отличается для каждой модели.

Для небольшого углового камина необходимо приобрести 350-650 кирпичей. При покупке кирпичного материала покупайте на 10-12% больше - это понадобится, если вы найдете бракованные куски или в случае непредвиденных повреждений.

Раствор изготавливается из глины и песка, и при недостаточном опыте трудно найти глину нужной жирности и смешать раствор в нужной пропорции. Поэтому, если вы начинающий пекарь, лучше использовать готовые смеси, которые вы просто смешиваете в соответствии с инструкциями на упаковке. Эти смеси продаются в специализированных магазинах.

Для укладки кирпичной кладки требуются инструменты:

1. Для раскалывания кирпичей требуется молоток.
2. Шпатели разных размеров.
3. Большой шпатель.
4. Спиртовой уровень.
5. Отвес.
6. Веревка для ровных рядов кирпичной кладки.
7. Молоток для выравнивания кирпичей.
8. Правитель.
9. Смесительный инструмент для приготовления строительного раствора.
10. Стыковочный инструмент.

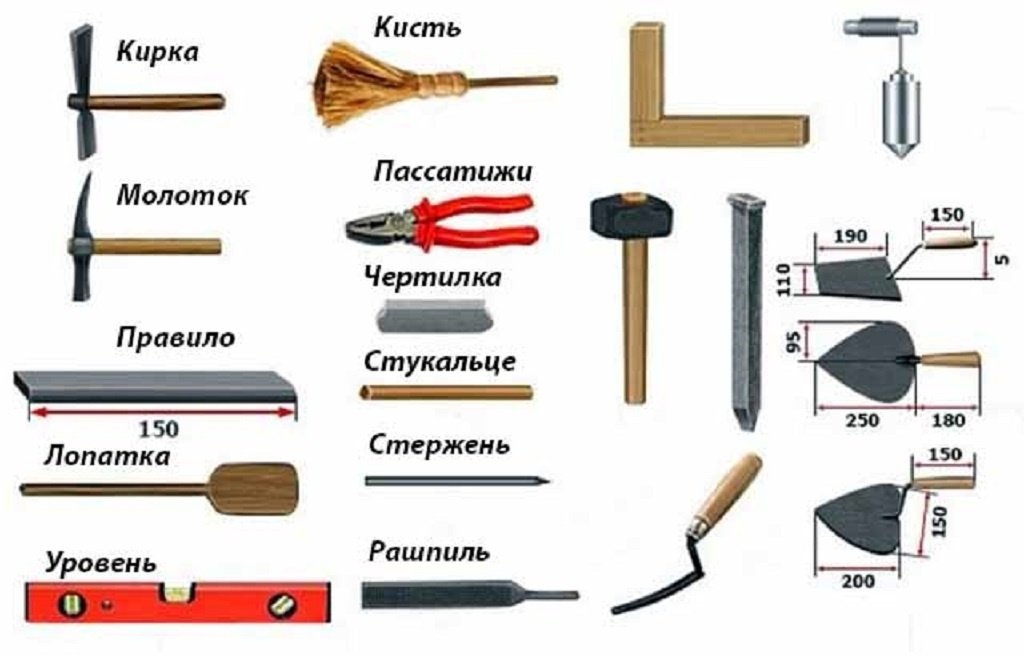

Необходимые инструменты.

Изготовление углового камина

Если требуется фундамент, работы выполняются в соответствии со схемой:

• Дно ямы заполняется песком толщиной 100-120 мм. Слой песка уплотняется путем полива водой и трамбовки;
• Сначала в земле выкапывается яма глубиной 400-500 мм, шириной на 100-120 мм больше, чем очаг;
• На бутовой яме устанавливается арматурный каркас;
• Обшить стены деревянного дома асбестовыми плитами;
• На песчаную подушку насыпается слой щебня, толщина которого не уступает толщине слоя песка;

Если фундамент имеет форму или полукруглую форму, лучше обложить его металлическими листами.

Кладка

Прежде чем приступить к кладке, выберите лучший кирпич для камина (отлично, если есть шамотный кирпич).

Затем следует начать укладку первого ряда.

Кирпичная кладка выполняется следующим образом:

1. От края основания, отступив 5 см, выложите первый ряд кирпичей насухо;
2. Используя деревянную доску и угольник, выровняйте этот ряд и установите углы под 90 градусов;
3. Измерьте диагонали рулеткой, отклонение не должно превышать 5 мм;
4. После выравнивания кирпичи укладываются на раствор.

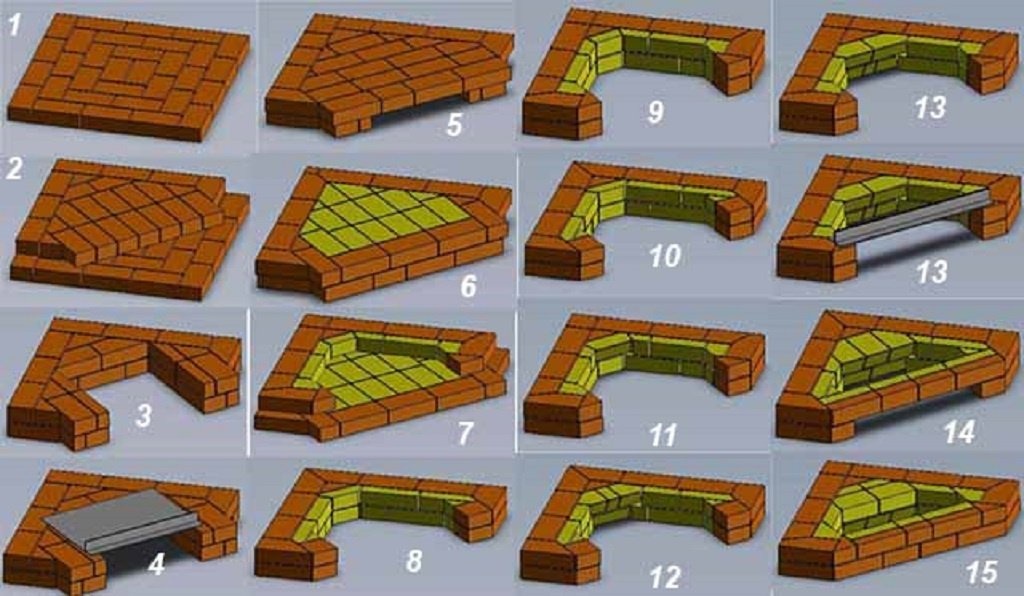

Угловые камины, построенные из кирпича, устанавливаются в следующем порядке

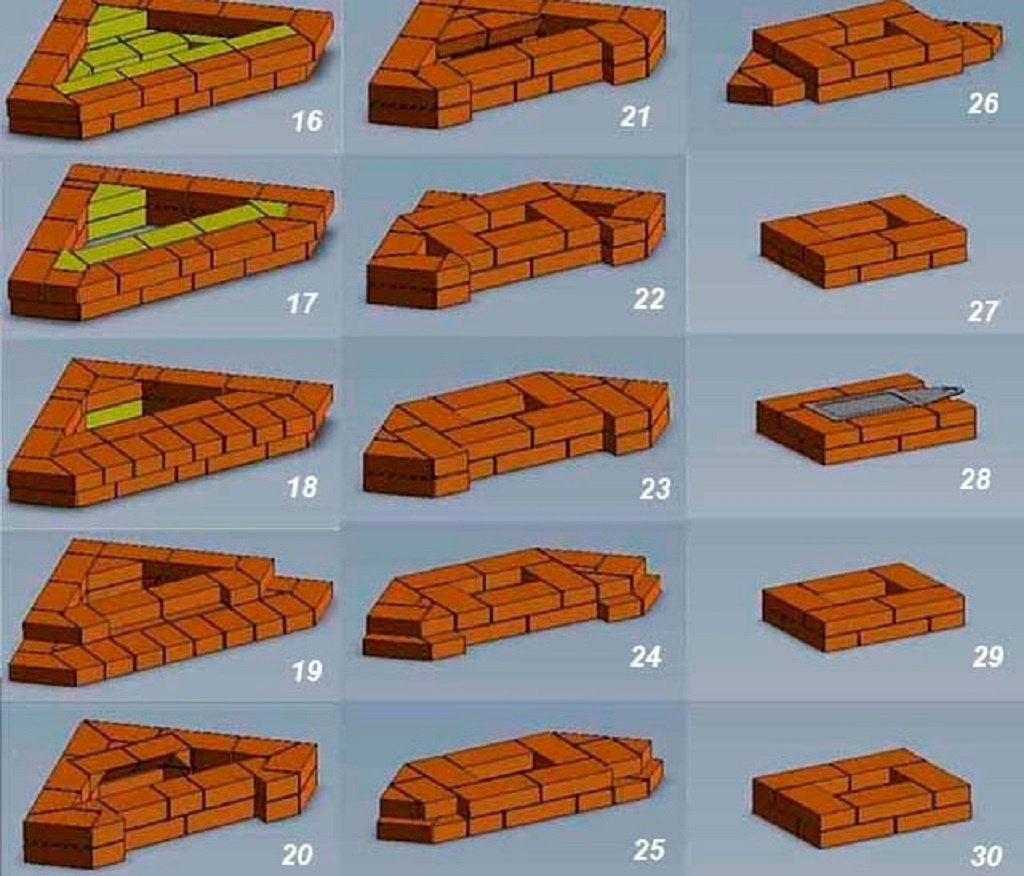

При укладке камней на углы и металлические пластины не используйте раствор, достаточно заполнить боковые зазоры между кирпичами.

Продолжайте таким же образом - исправьте сухую кладку, укладывая кирпичи на раствор. Все ряды проверяются с помощью уровня и отвеса.

Существует простой способ убедиться в правильности кирпичной кладки. Когда первые 2 ряда высланы, угловые точки с отвесом переносят на потолок и прибивают в этих точках. Привяжите к ним веревки с грузами, которые будут служить маркерами.

Накладка для очага и других частей камина выполнена из металлических уголков.

Верхний ряд укладывается без раствора на металл. Арки изготавливаются с помощью деревянных шаблонов - кругов.

Интересные решения в дизайне интерьера

Для новичков сборка камина является сложной задачей. Сначала потренируйтесь на простых конструкциях - сделайте гриль, решетку для барбекю или барбекю на заднем дворе. Попробуйте и узнайте тонкости создания каменной кладки.

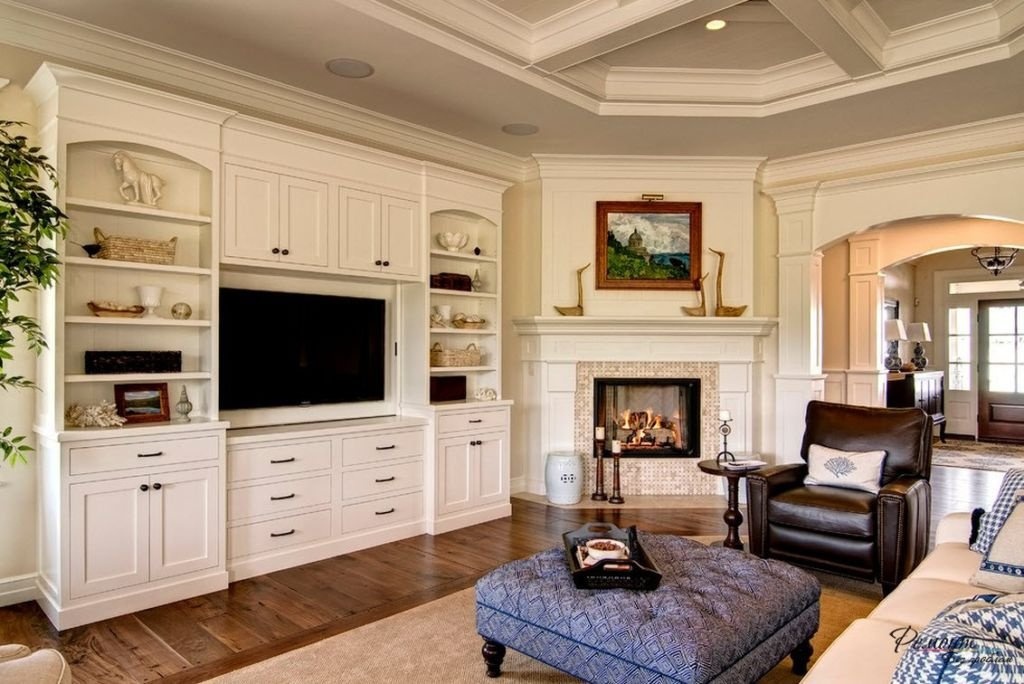

Угловой камин в интерьере гостиной

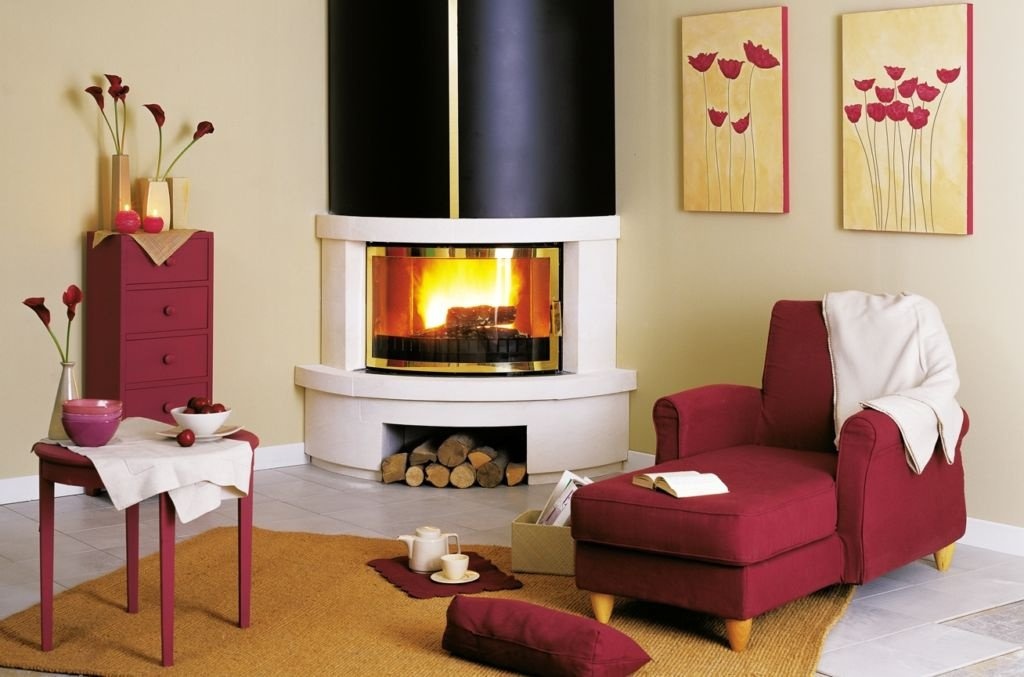

Угловой камин в интерьере





Угловой камин с очагом

Нелишним будет обратиться за советом к опытному производителю плит.
