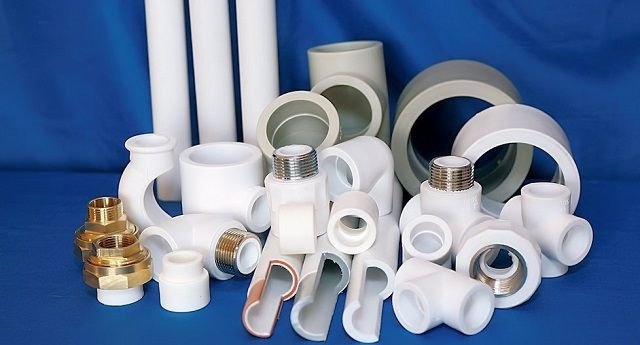

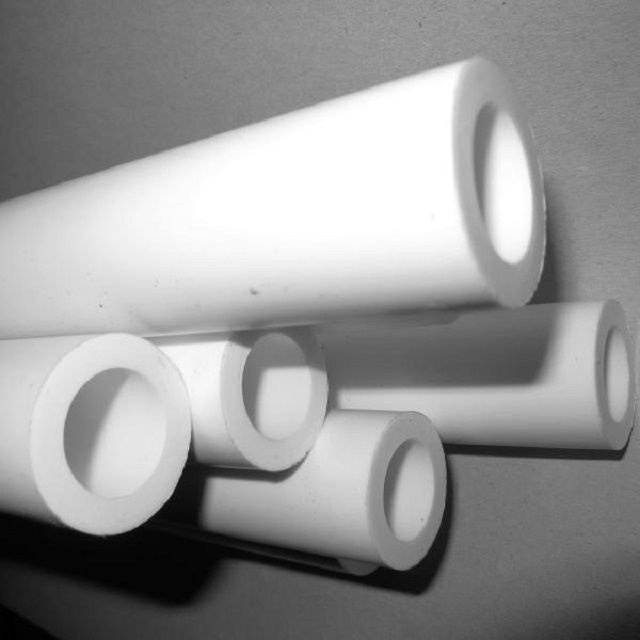

Технические характеристики полипропиленовых труб для отопления

Разновидностей полипропиленовых труб - множество, и каждая из них имеет свой спектр применения. Чтобы понять, какой тип наиболее подходит для отопительного контура, необходимо подробнее рассмотреть их структуру и технические характеристики.

Критерии выбора полипропиленовых труб для отопления

Система отопления будет работать максимально долго без поломок и ремонта, если для нее подобраны правильные компоненты, отвечающие ряду специфических требований.

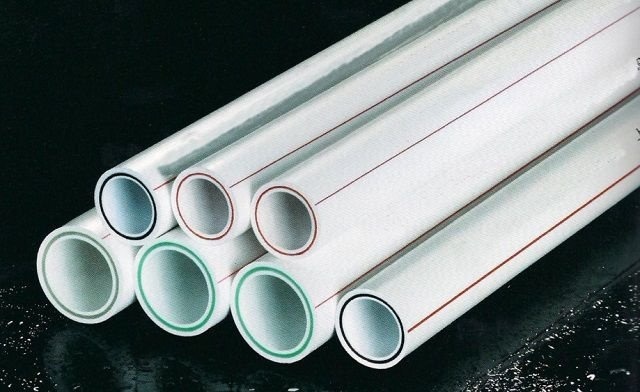

Не все типы полипропиленовых труб одинаково подходят для систем отопления.

Все элементы и компоненты системы отопления подвергаются значительным нагрузкам - даже при нормальной эксплуатации. Это, конечно, достаточно амплитудные колебания температуры, скачки давления, которые усугубляются также агрессивным химическим воздействием некачественных теплоносителей, особенно если бытовая (жилая) система подключена к центральному отоплению.

Полипропиленовые трубы - материал довольно неоднозначный, и представлен на рынке множеством типов, которые отличаются друг от друга толщиной стенок, наличием или отсутствием армирования, качеством материала, стойкостью к температурным и барическим нагрузкам, ультрафиолетовому излучению, свойствами линейного расширения. Поэтому, если вы собираетесь обновить отопительный контур, необходимо знать характеристики материала труб.

Сравните лучшие трубы для отопления частного дома с помощью новой статьи на нашем портале.

Для монтажа в системе отопления необходимо выбирать полипропиленовые трубы, отвечающие следующим основным характеристикам:

• Поскольку стандартная температура теплоносителя в системе центрального отопления обычно составляет 70÷75 градусов, но иногда она может быть и выше, трубы для него следует выбирать так, чтобы их термическое сопротивление имело определенный запас, вплоть до 90÷95 градусов нагрева. Трубы не должны деформироваться, изгибаться, "плыть" при высокотемпературном нагреве, их тепловое расширение не должно превышать установленных пределов.

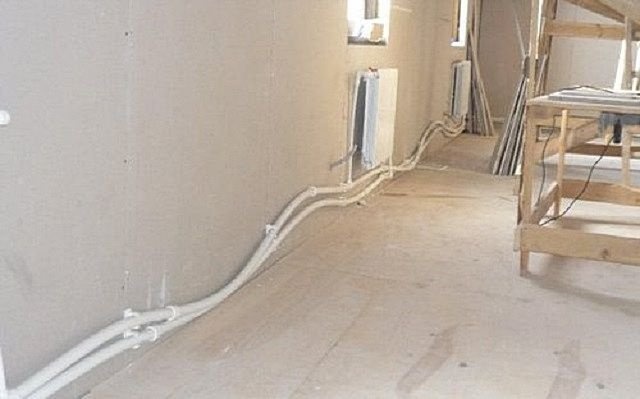

Неприятные последствия пренебрежения принципами выбора полипропиленовых труб для отопительного контура

• Контур из полипропиленовых труб всегда более эстетичен, чем металлический, и не требует периодической покраски.
• Коэффициент теплового расширения материала, из которого изготовлены трубы системы отопления, должен быть минимальным, иначе трубы начнут изгибаться при нагревании на длинных прямых участках.
• Внутренние поверхности труб должны быть идеально гладкими и сохраняться в своем первоначальном состоянии как можно дольше, чтобы обеспечить надлежащую циркуляцию теплоносителя в контуре без образования грязевых пробок. В отличие от металлических труб, полипропиленовые трубы не подвержены коррозии и не имеют огрублений на внутренних стенках, где обычно скапливается грязь и накипь.
• Срок службы труб должен быть не меньше срока службы других частей системы отопления.
• Материал трубы должен быть инертным к агрессивным веществам, которые могут присутствовать в теплоносителе. Стенки не должны подвергаться коррозии, и полипропилен в полной мере обладает этими характеристиками, поэтому он отлично подходит для систем отопления.
• Помимо повышения температуры, в системах центрального отопления возникают неконтролируемые скачки давления и гидроудары. Особенно высока вероятность их возникновения во время тестирования перед началом отопительного сезона. Отсюда следует вывод, что трубы должны выдерживать высокие барометрические нагрузки.
• Казалось бы, неважная особенность, но о ней тоже следует помнить. Движение теплоносителя в трубах, если они имеют неровную внутреннюю поверхность, может создавать шум, который вначале незаметен, но постепенно становится неприятным. Полипропилен, в отличие от металла, способен обеспечить практически бесшумную циркуляцию жидкости, поскольку в полимерных трубах не создается сильная турбулентность и, соответственно, резонансный шум.

Своевременные полипропиленовые трубы изготавливаются с использованием современных технологий производства пластика и композитов, а дополнительное армирование некоторых разновидностей делает их идеальными для систем отопления. Например, полипропиленовые трубы для систем, контактирующих с горячей водой, изготавливаются в многослойном исполнении с армирующим слоем, который значительно снижает тепловое расширение и увеличивает сопротивление стенок.

Полипропиленовые трубы Lammin подходят, например, для использования в системах отопления, холодного и горячего водоснабжения, а также в качестве сервисных труб для жидкостей и газов, неагрессивных к материалу трубы. Производство осуществляется в соответствии с ГОСТ 32415-2013, в трех вариантах:

• алюминиевая арматура.
• армирование стекловолокном;
• однослойный;

Трубы и фитинги Lammin производятся с использованием только высококачественного сырья от ведущих поставщиков. Это важное преимущество при выборе. Качество сырья оказывает большое влияние на качество конечного продукта, которое, в свою очередь, существенно влияет на долговечность систем отопления и водоснабжения. При соблюдении законодательных требований при проектировании, монтаже и эксплуатации полипропиленовые трубы могут прослужить до 50 лет, не требуя ремонта или сложного обслуживания.

При выборе полипропиленовых труб для организации или ремонта систем отопления и водоснабжения важно убедиться в экологичности и качестве продукции. Важно, что не только готовая продукция, но и сырье сертифицированы по российским стандартам, а отсутствие брака в партии контролируется специалистами ОТК. Такой подход к производству поддерживает компания LAMMIN, которая является одним из ведущих предприятий по производству полипропилена в России.

Полипропиленовые трубы Lammin проходят обязательный контроль в собственной аккредитованной лаборатории завода и в лабораториях независимых организаций. Добросовестность производителя дает потребителю возможность купить качественные трубы, отвечающие за надежность и долговечность инженерной системы.

Обратите внимание на маркировку трубы! Именно посредством маркировки производитель предоставляет потребителю всю необходимую техническую информацию: марку, цвет, материал, тип, давление, дату изготовления и другие параметры.

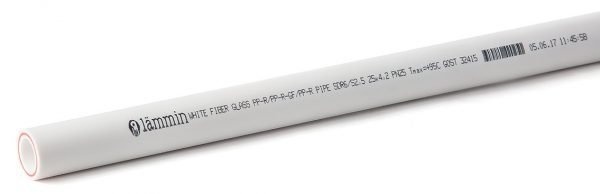

Изображение трубы lammin с маркировкой

Одним из наиболее важных параметров при выборе полипропиленовой трубы является PN, что означает номинальное давление. Разные типы труб имеют разные значения PN! Поскольку в различных инженерных системах, будь то отопление, холодная или горячая вода, теплоносители подаются с разным давлением, труба должна строго соответствовать этому значению. В противном случае существует риск разрыва и протечки системы.

В зависимости от типа, указанного в PN, Lammin предлагает следующие типы полипропиленовых труб:

• Полипропиленовая труба PN25 (алюминиевый слой). Особо прочные полипропиленовые трубы благодаря алюминиевому армированию. Этот слой предотвращает деформацию трубы в результате постоянного контакта с теплоносителями очень высокой температуры. Они используются в системах отопления. Установка этих труб требует профессиональных знаний и опыта.
• Труба PPP PN20 (стекловолокно). Рассчитан на то же давление, что и предыдущий, но оснащен дополнительным слоем армирующего стекловолокна. Этот слой делает полипропиленовую трубу более устойчивой к высоким температурам, а это значит, что данный вид труб можно использовать для отопления в малоэтажных зданиях, а также для трубопроводов горячей воды. Дополнительным преимуществом является увеличенное сечение потока по сравнению с предыдущим типом.
• Трубы PPR PN20 (однослойные). Они имеют более толстые стенки, чем предыдущий тип, а это значит, что давление, на которое рассчитана труба, будет выше. Что касается использования по назначению, то оптимальным будет использование для горячего водоснабжения.
• PN25 (труба из стекловолокна). Многослойность и высокий параметр PN позволяют использовать этот тип труб для отопительных установок в многоквартирных домах с центральным отоплением, где значения давления и температуры выше, чем в малоэтажных зданиях, а также для установок горячего водоснабжения.
• Трубы PPR PN10 (однослойные). Эти трубы предназначены для низкого давления жидкой среды, подаваемой в малоэтажных зданиях (один или два этажа). Из-за отсутствия дополнительных армирующих слоев этот тип труб не используется для отопления или горячего водоснабжения.

Перед покупкой обязательно ознакомьтесь с информацией о производителе, видах и назначении полипропиленовых труб, чтобы инженерные системы в вашем доме были надежными и долговечными!

Имейте в виду, что для соединения труб (если вы собираете систему самостоятельно) вам понадобятся фитинги и сварочное оборудование. И то, и другое можно найти в Ламмине.

Как армированные, так и неармированные трубы устанавливаются с фитингами. Пайка и соединение полипропиленовых труб - это процесс, требующий осторожности и внимания к деталям. Нельзя паять одни и те же детали дважды (после совершения технологической ошибки), но низкая стоимость изделий позволяет начинающим мастерам основательно потренироваться на образцах перед монтажом системы отопления или водопроводной разводки в квартире, доме, коттедже.

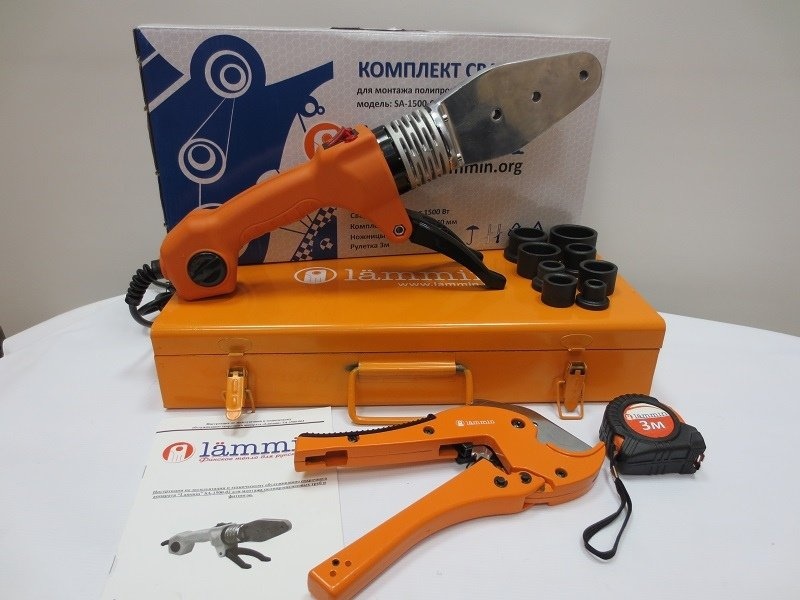

Сварщик

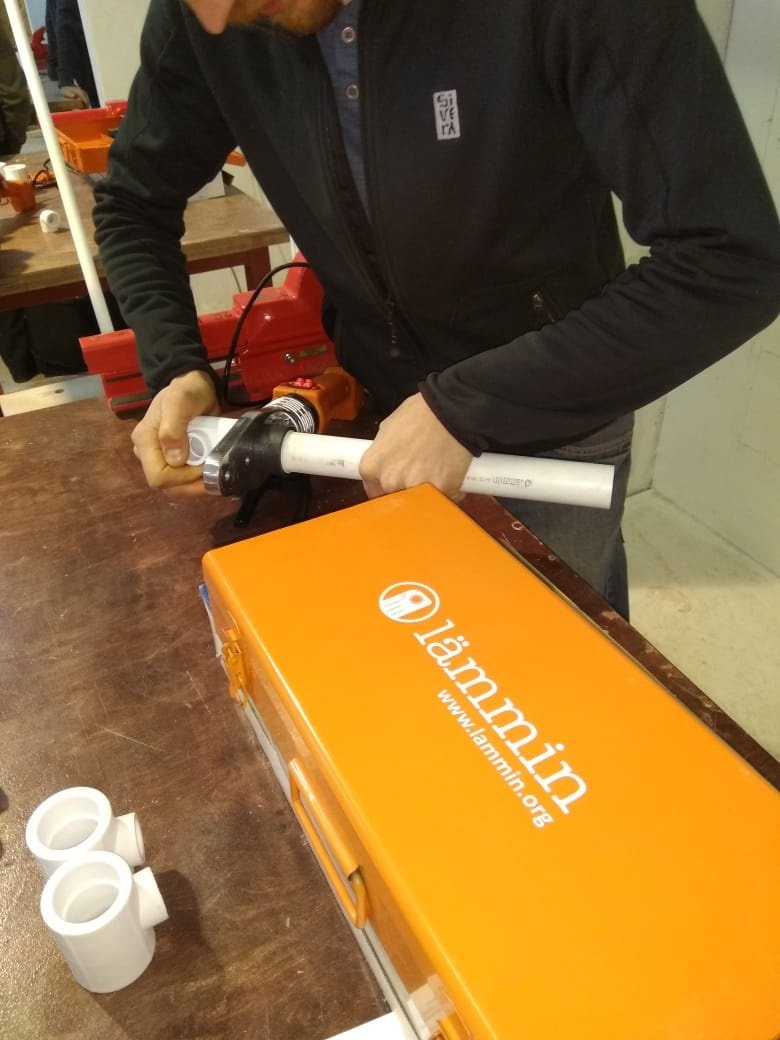

Процесс сварки труб

Цены на полипропиленовые трубы

Полипропиленовые трубы Valfex

Поскольку длительность безотказной работы и качество полипропиленовых труб для систем отопления и горячего водоснабжения напрямую зависит от состава материалов, из которых они изготовлены, стоит рассмотреть их различные варианты.

Разновидности полипропиленовых труб

Полипропилен (международно принятое название - PP) уже давно используется для изготовления труб в качестве основного материала. Однако только развитие современных технологий позволило производить продукцию, которую можно использовать в системах горячего водоснабжения и отопления.

Сам полипропилен характеризуется выраженной инертностью к химическому воздействию любого жидкого теплоносителя. Однако отдельные виды могут значительно отличаться по теплостойкости и прочности.

Трубы из этого материала делятся на три основных типа с собственными обозначениями:

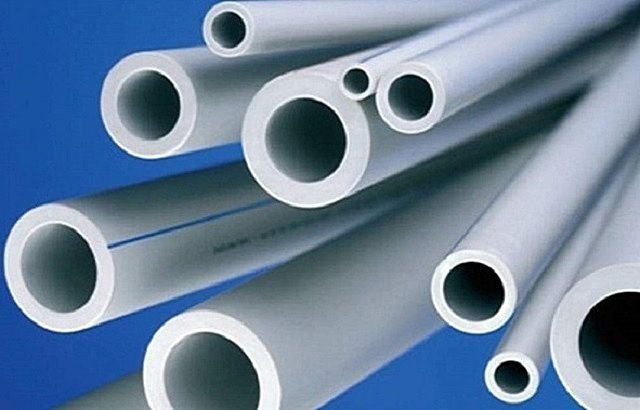

PP-H предназначен только для холодной воды

• PP-H - это первый тип полипропиленовых труб, которые инертны к химическим воздействиям, но не устойчивы к высоким температурам. Поэтому они предназначены для холодного водоснабжения, канализации, дренажа, вентиляции и других применений, где не ожидается повышенная температура. Очень часто этот тип труб преобладает в промышленных технологических линиях, поскольку он обладает высокой устойчивостью к повышенному внутреннему давлению.

Спектр возможных применений труб из ПП-В несколько шире, но они все еще "слабы" для отопления

• PP-B - это второй тип полипропиленовых труб, который обладает всеми преимуществами PP-H, но, кроме того, способен выдерживать низкоамплитудные тепловые нагрузки. Благодаря этому их можно устанавливать в отдельных секциях основных систем напольного отопления. А также в контурах горячего водоснабжения, при условии, что вода или теплоноситель не нагреваются выше 50 градусов.

Однако основная область применения PP-B различна. Такие трубы чаще всего используются в канализационных системах, поскольку материал, из которого они изготовлены, обладает достаточной для этой области степенью ударопрочности и термостойкости.

Для систем отопления подходят только трубы PPP.

• PPRC, PPR или PP-3 - это самые современные типы труб, используемые в системах горячего водоснабжения и отопления, т.е. там, где температура может превышать 50 градусов и возникают высокие сжимающие напряжения. Повышенная термостойкость и механическая прочность достигаются благодаря специальным технологиям производства, при которых в процессе синтеза молекулы этилена внедряются в молекулярную сетку пропилена.

PPR являются наиболее часто используемыми трубами в бытовом применении, так как они обладают очевидной устойчивостью к внутреннему давлению и колебаниям температуры.

Полипропиленовые трубы (PPR), используемые в бытовых целях, делятся на несколько типов в зависимости от их устойчивости к барометрическим нагрузкам: PN -25; PN -20; PN -16; PN -10. Их основные характеристики приведены в таблице ниже:

Каждый из этих типов труб выпускается в широком диапазоне диаметров, как внутренних, так и внешних: толщина стенки также зависит от этого диапазона.

Разумеется, значения диаметра и толщины стенки оказывают непосредственное влияние на устойчивость труб к температуре и давлению, что в принципе также определяет, как долго они могут использоваться в данных условиях:

Данные, приведенные в таблицах, являются результатом длительных испытаний труб в различных условиях, которые даже теоретически могут возникнуть при их эксплуатации, поэтому их стоит учитывать при выборе подходящего материала.

Полипропиленовые трубы могут иметь различные цвета, но при выборе не стоит обращать на них особого внимания (возможно, только из эстетических соображений), так как цвет не определяет никаких характеристик изделия и не влияет на его качество.

Некоторые трубы могут иметь красную или синюю полосу на поверхности - это служит специфическим индикатором назначения типа. Например, синий цвет указывает на способность продукта выдерживать более высокие температуры в системе холодного водоснабжения или отопительном контуре.

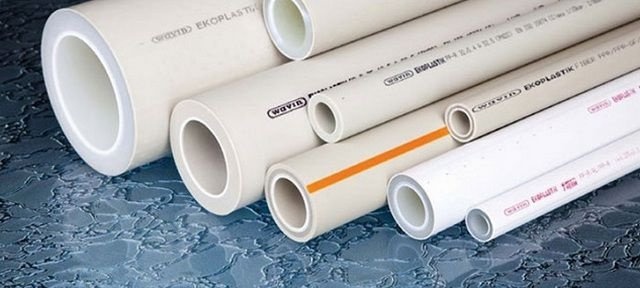

При покупке обращайте внимание на маркировку на трубе.

Помимо цветных полос, трубы имеют буквенную маркировку, указывающую на их характеристики и предназначение для установки в конкретной системе водоснабжения или отопления, на что также следует обратить внимание. Значение маркировки соответствует информации, приведенной в таблицах.

Как видно из представленных характеристик, для систем отопления оптимальными являются изделия PN -20, но идеальным вариантом все же является PN -25, который обладает явной устойчивостью к более высоким температурам и давлениям, даже с хорошим запасом.

Армированные полипропиленовые трубы

В связи с тем, что "чистый" полипропилен сам по себе не обладает четкой устойчивостью к повышенным температурам и значительно расширяется под воздействием тепла, для труб, используемых в установках, контактирующих с горячей водой, применяется армирование. Для армирования этих изделий используются различные материалы, такие как алюминиевая фольга, стекловолокно или композитная смесь.

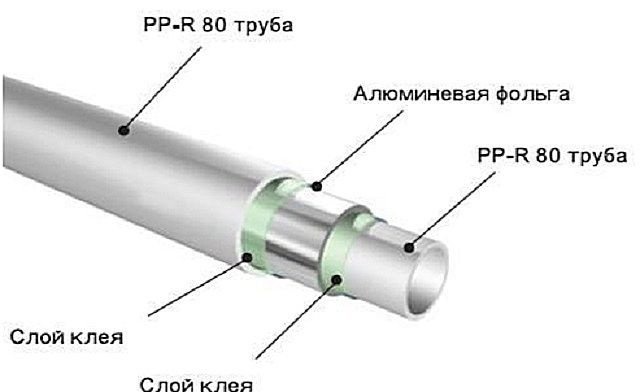

Усиление непрерывным алюминиевым слоем

• Армирование полипропиленовых труб может быть выполнено с помощью слоя сплошной или перфорированной алюминиевой фольги толщиной 0,1÷0,7 мм, которая укладывается между слоями основного материала и фиксируется слоем специального клея.

Долговечность также будет зависеть от свойств клея, используемого при производстве труб, так как некачественная продукция может вызвать расслоение стенок, куда неизбежно проникнет влага, что негативно скажется на общей прочности трубы, значительно сократив срок ее службы.

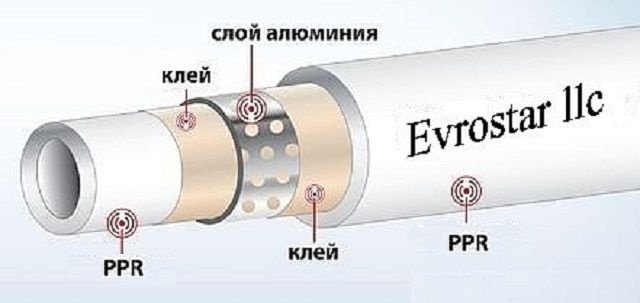

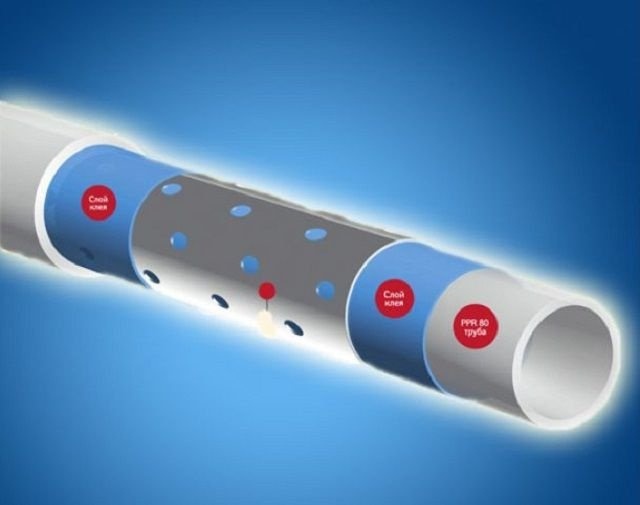

Перфорированная алюминиевая арматура

Трубы также различаются по расположению армирующего слоя.

Алюминиевый слой может располагаться близко к наружной поверхности трубы или к центру толщины стенки.

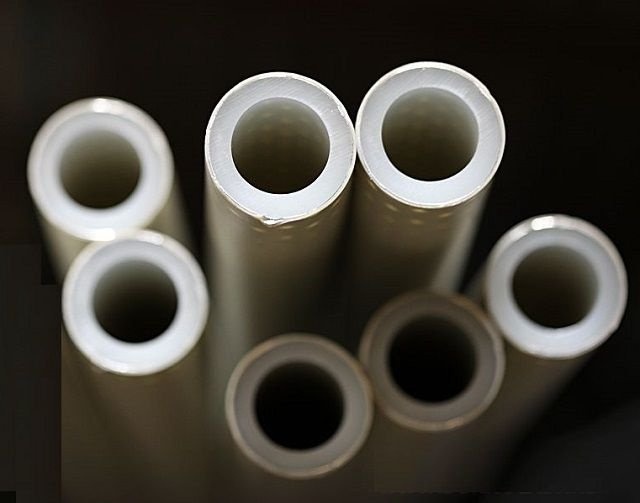

Трубы с армированием снаружи стены

Алюминиевый слой, помимо значительного снижения теплового расширения полипропиленовых труб, защищает теплоноситель от проникновения кислорода из окружающего воздуха, поскольку сам полимер не обладает такими свойствами.

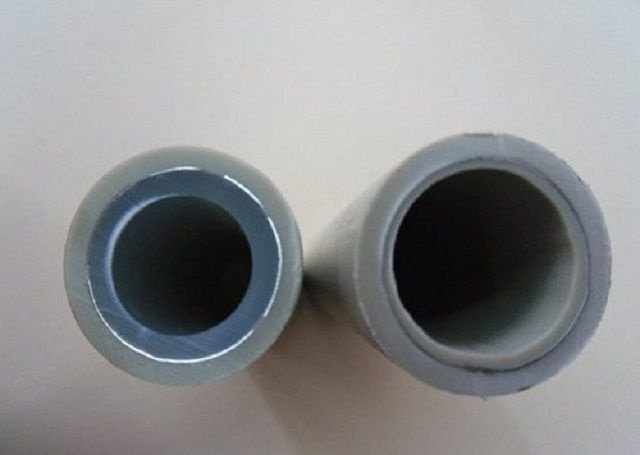

Армирующий слой расположен глубоко в толще стены

Если в автономной системе отопления установлены трубы без такой защиты, то постоянное попадание кислорода в теплоноситель (диффузионный эффект) может вызвать коррозионные процессы на металлических частях контура, включая конструкцию котла. Кислород также способствует образованию аэробных бактерий, которые со временем размножаются, засоряя внутреннее пространство труб продуктами своей жизнедеятельности, что значительно замедляет работу контура охлаждающей жидкости.

Многие производители полипропиленовых труб пытаются избавиться от этих недостатков, используя металлические или органо-химические промежуточные слои.

Если в трубах есть алюминиевый слой, они маркируются PP-RCT-AL-PPR, что указывает на использование в изделии более одного материала:

- PP-RCT - это случайный сополимер или модифицированный полипропилен с высокими термостатическими свойствами;

- AL - армирующий алюминиевый слой;

- PPR - внешний полипропиленовый слой;

- клейкий слой.

• Другой вариант армирования, ограничивающий тепловое линейное расширение, - стекловолокно, которое помещается между двумя слоями полипропилена. Однако этот армирующий материал не способен защитить теплоноситель от проникновения кислорода.

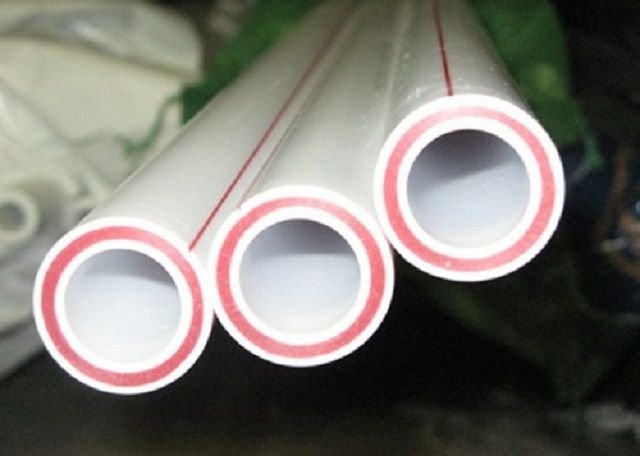

Однако трубы, армированные стекловолокном, не являются надежным барьером для диффузии.

Если труба имеет армированный стекловолокном слой, она маркируется PPR-GF-PPR и PPR-FR-PPR. Как видно из обозначения, этот тип труб имеет три слоя - внешний и внутренний полипропиленовый слой (PPR) и средний слой из стекловолокна (GF). Стекловолокно может быть размещено только в середине между слоями полипропилена.

То же самое можно сказать и о композитном материале, который состоит из стекловолокна, смешанного с пропиленом. Если посмотреть на внутреннюю структуру трубы в поперечном сечении, то можно увидеть, что ее стенки монолитны, они отличаются только цветом. Эффект их целостности создается за счет надежного скрепления слоев, что предотвращает их расслоение.

В таблице ниже представлена информация о специфических свойствах полипропиленовых однослойных и многослойных труб с точки зрения теплового линейного расширения и коэффициента диффузии кислорода:

Из вышесказанного логически следует, что лучшим выбором для системы отопления будут трубы PN -25, изготовленные с армирующим слоем из одного листа алюминия. Такая конструкция характеризуется минимальным линейным расширением и максимальным сопротивлением диффузии кислорода.

Монтаж труб из полипропилена

Для выполнения монтажа отопительного контура понадобятся не только сами полипропиленовые трубы оптимального типа, но и различные соединительные элементы - углы, тройники, гильзы, кронштейны, переходники, резьбовые фитинги и другие детали. Все эти аксессуары приобретаются одновременно с трубами и подбираются по их наружному диаметру в соответствии с разработанной схемой отопительного контура.

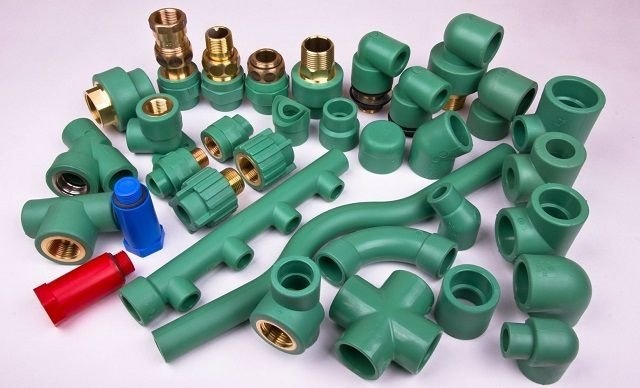

Широкий ассортимент аксессуаров для монтажа полипропиленовых труб

Кроме того, необходим специальный сварочный аппарат, который содержит все фитинги, необходимые для монтажа труб разного диаметра. Такая машина стоит недешево, поэтому, если вы не собираетесь в будущем выполнять подобные работы, вы можете взять ее в аренду на несколько дней.

Хорошо укомплектованный набор для пайки полипропиленовых труб

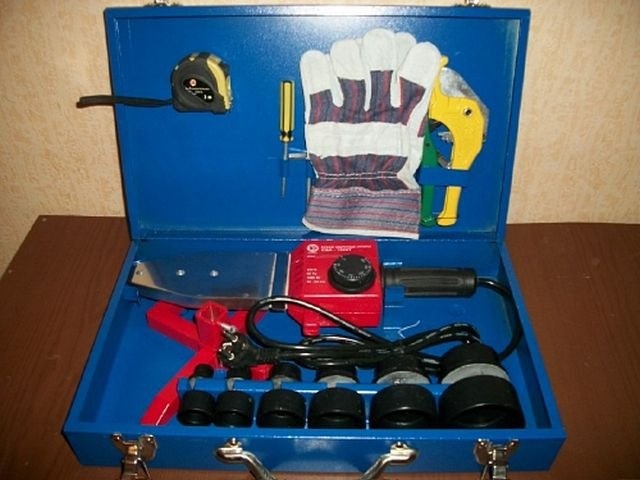

На рисунке изображен комплект, состоящий из паяльника и всех необходимых насадок и аксессуаров. На нагревательной лопатке хорошо видны небольшие отверстия для установки рабочих частей - оправки и муфты, которые будут использоваться для нагрева секций труб и фитингов перед их соединением. В комплект инструмента часто входят также специальные ножницы (резак), которые помогут без проблем справиться с резкой труб разного диаметра.

В дополнение к этому набору у вас должны быть наготове измерительные инструменты, такие как рулетка, спиртовой уровень и маркер. Вам также может понадобиться фен, чтобы иметь возможность при необходимости изогнуть отдельные участки трубы.

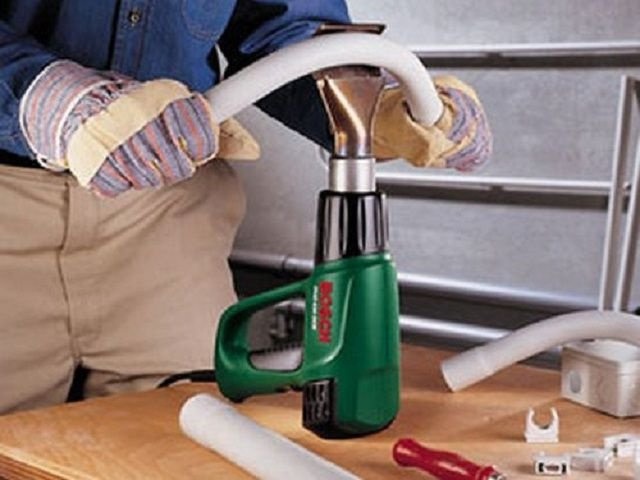

Трубы можно гнуть, нагревая их феном. Однако не стоит перебарщивать с этим, лучше использовать профильные аксессуары.

Для работы необходимо иметь защитные перчатки, так как при работе с паяльником или феном, который нагревается до очень высокой температуры, можно получить очень сильный ожог.

Цены на полипропиленовые трубы Kalde

Полипропиленовые трубы Калде

Для подготовки к сварке труб, имеющих алюминиевую арматуру, вам понадобится специальный инструмент - бритва. Он может быть в виде насадки на отвертку или ручной инструмент.

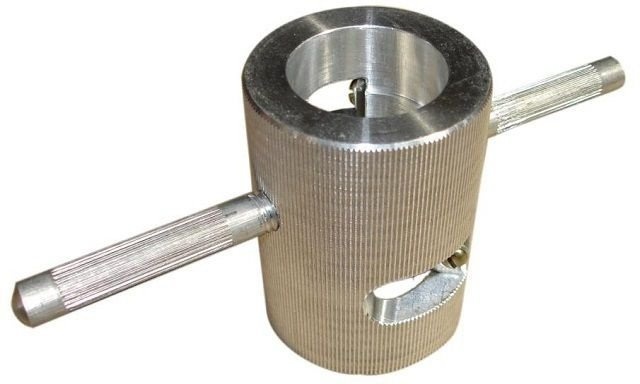

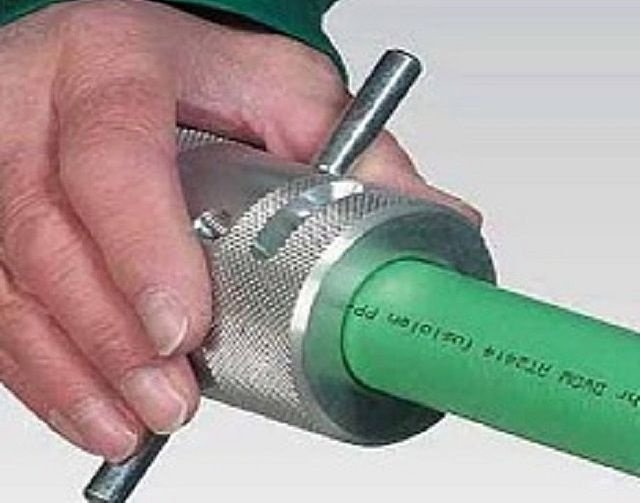

Ручной инструмент "Бритва" - инструмент для дезактивации труб с алюминиевой арматурой

Чтобы понять процесс установки, нам необходимо рассмотреть его пошагово на конкретном примере.

• Монтаж контуров осуществляется в соответствии с заранее подготовленным чертежом плана.

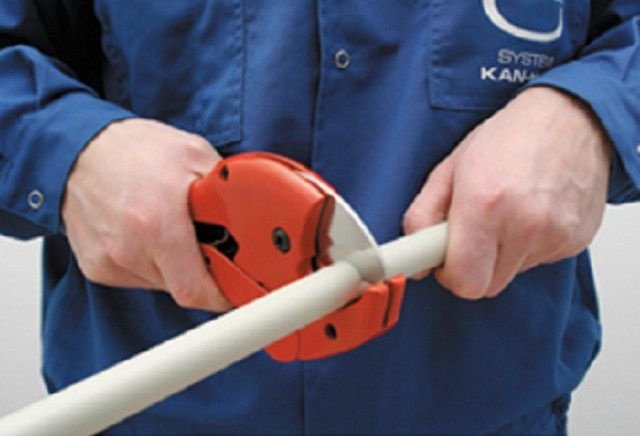

Использование специальных труборезов

Каждая секция трубы отрезается на необходимую длину с помощью труборезов в соответствии с чертежом и измерениями на месте. Кроме того, подготавливаются и укладываются все соединительные элементы, такие как отводы, колена, тройники и другие фитинги. При необходимости обезжирьте нагреваемые участки спиртом для лучшей адгезии материала.

• Пары нагревательных элементов - муфт и штифтов, рассчитанных на диаметр выбранных труб, - устанавливаются по обе стороны рабочей части паяльного аппарата. Паяльник обычно имеет отверстия для нагрева двух или даже трех пар элементов, поэтому если в контуре будут использоваться трубы разного диаметра, можно сразу установить соответствующие насадки.

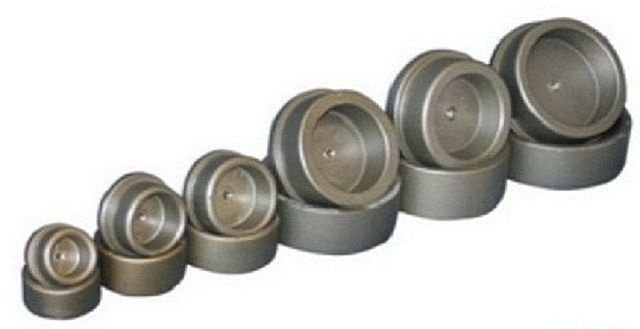

Фитинги и оправки различных диаметров

• Если петля будет собираться из труб PN-2o и PN-25, которые имеют алюминиевое армирование, то верхний тонкий слой полипропилена и фольги должен быть удален с краев.
• Когда устройство достигнет необходимой температуры, индикатор нагрева должен погаснуть.
• Затем включите паяльник и на его термостате установите необходимую температуру - для полипропилена оптимальная температура составляет 260÷265 градусов. Некоторые аппараты уже оснащены регуляторами, которые указывают температуру для сварки труб из определенных материалов.

Удаление заусенцев с монтажного участка трубы с помощью бритвы

Удаление заусенцев производится на расстоянии от края, которое будет равно глубине проникновения. Бритва обычно рассчитана на такую длину насадки. Труба вставляется в режущую часть бритвы, затем вращается, постепенно снимая слой полипропилена и алюминия. Конечным результатом является изолированный участок, точно соответствующий как монтажной длине для пайки, так и требуемому диаметру.

В случае неармированных труб или труб, армированных стекловолокном или композитными материалами, нет необходимости удалять изоляцию. Их нужно только отметить маркером, чтобы обозначить глубину проникновения.

В таблице ниже приведены основные параметры сварки полипропиленовых труб:

• Когда паяльник полностью разогрет, подготовленный отрезок трубы вставляется в раструб (на глубину, указанную на чертеже, или на отмеченную глубину проникновения), а один из фитингов надвигается на оправку до упора. Элементы должны быть равномерно нагреты.
• Рекомендуется сразу определить точное положение детали. Для облегчения дальнейшей работы на стрингере можно поставить маркер - при окончательной сборке нужно будет выровнять только метки.

По этой причине обратите внимание на время, указанное в таблице выше. По истечении этого времени быстро снимите компоненты с паяльника и идеально выровняйте их - вставьте трубку в ферулу на глубину нагрева и удерживайте в таком положении около 15÷20 секунд, до герметизации узла соединения.

Цены на популярные полипропиленовые трубы

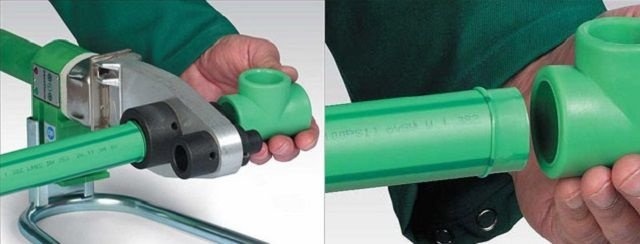

Нагрев и соединение сопрягаемых деталей

• Иногда схема собирается в блоки, которые устанавливаются на столе, а затем соединяются в месте монтажа системы отопления.
• Соединяемые детали не должны вращаться относительно друг друга, так как они должны быть сополимеризованы, а не ввинчены одна в другую.

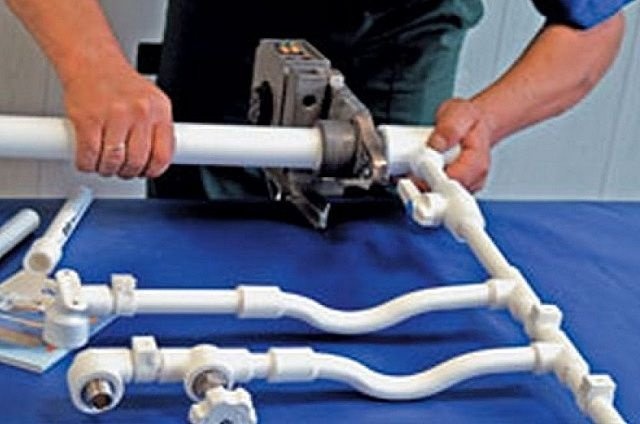

Некоторые крупные устройства проще собрать на верстаке, а затем приварить к отопительному контуру.

• Если какой-либо из соединительных узлов вызывает сомнения, лучше не рисковать и переделать их - фитинги стоят недорого, и если система собрана не полностью, замена одного узла не должна стать проблемой.
• Работа должна выполняться очень аккуратно, поскольку в случае разрушения соединения его можно восстановить только путем вырезания участка трубы и установки нового соединения. Поэтому стоит потренироваться, "пощупать", прежде чем приступить к сборке петли - для этого стоит приобрести несколько дополнительных соединителей или уголков.

Основные побудительные причины выбрать для контура отопления полипропиленовые трубы

Причины, которые по сути являются преимуществами полипропиленовых труб, следующие:

• Как сами трубки, так и аксессуары к ним отличаются низкой ценой. Широкий ассортимент аксессуаров позволяет собирать схемы любой сложности.
• Материал изготовления абсолютно безвреден для помещений, так как не меняет своей химической структуры даже при сильном нагревании и не выделяет в воздух токсичных испарений.
• При наличии необходимых инструментов полипропиленовые трубы легко монтируются, а технике сварки можно научиться очень быстро.
• Благодаря стабилизаторам из полипропилена трубы могут выдерживать гидроудары и термические нагрузки, и даже замерзание воды внутри них, без образования трещин.
• Гладкие внутренние стенки труб обеспечивают плавную, без завихрений и шума циркуляцию теплоносителя.
• Полипропилен характеризуется очень малым весом, что значительно облегчает его доставку к месту работы и сам монтаж - не требуется никаких специальных инструментов или оборудования.

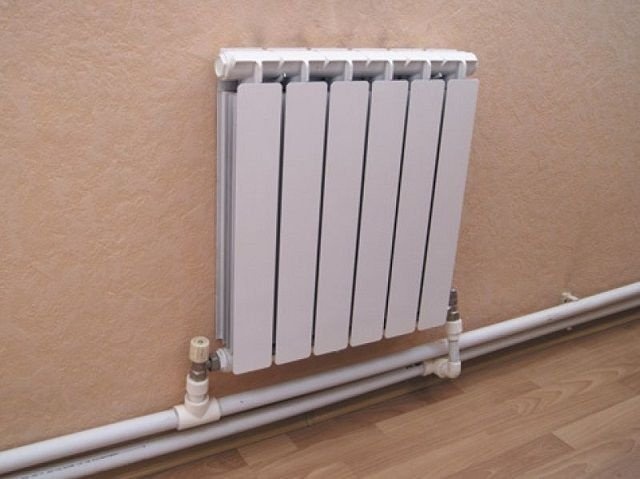

Немного обучения - и каждый владелец сможет выполнить самостоятельную установку.

• Эстетичный внешний вид труб не портит интерьер, а контур обычно не требует покраски или дополнительного декорирования.
• Контур из труб хорошего качества при правильном монтаже прослужит не менее 20-30 лет.

Таким образом, полипропиленовые трубы с алюминиевым армирующим слоем отлично подходят для отопительных контуров в автономных и центральных системах. Кроме того, монтаж этого материала довольно прост и под силу даже людям, не имеющим опыта в подобных работах. После некоторого обучения сборке отдельных узлов можно даже управлять сборкой всей схемы собственными силами.

Видео: полезная информация по выбору полипропиленовых труб и комплектующих
