Терморегулятор на батареи отопления

Иногда необходимо регулировать температуру в каждой комнате отдельно. Это можно сделать, установив термостат на радиатор. Это небольшое устройство, которое регулирует теплоотдачу радиатора. Его можно использовать для всех типов радиаторов, кроме чугунных. Одно важное замечание - прибор может понизить начальную температуру, но если мощности нагрева недостаточно, он не может ее повысить.

Конструкция терморегуляторов для радиаторов отопления

Термостат для радиаторов отопления состоит из двух частей - клапана (термовентилятора) и термостатической головки (термостатического элемента, регулятора температуры). Эти изделия выпускаются для различных размеров труб и различных типов систем отопления. Термостатическая головка съемная, на один клапан можно устанавливать регуляторы разных типов и даже разных производителей - седло стандартизировано.

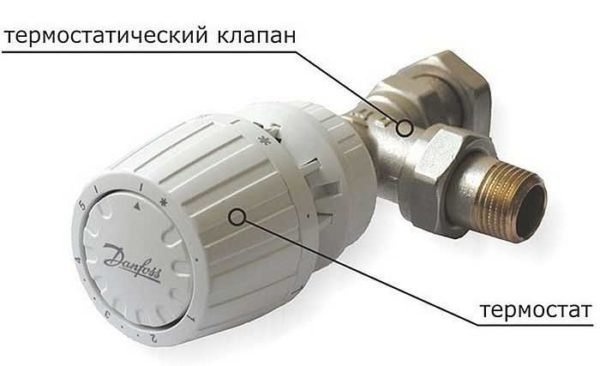

Термостатический регулятор радиатора состоит из двух частей - специального клапана (вентиля) и термостатической головки (регулятора).

Существуют различные типы клапанов и регуляторов, поэтому перед установкой термостатического регулятора на радиатор следует хотя бы немного узнать о его конструкции, функциях и типах.

Термоклапан — строение, назначение, виды

Конструкция расширительного клапана в термостате очень похожа на конструкцию обычного клапана. Седло и закрывающий конус открывают/закрывают проход для потока теплоносителя. Температура радиатора регулируется таким образом: количеством охлаждающей жидкости, протекающей через радиатор.

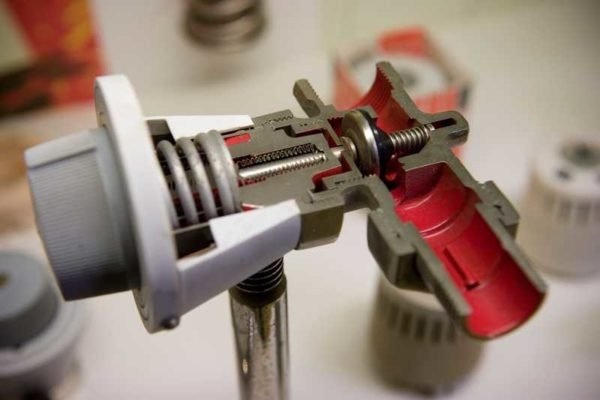

Термостатический клапан в разрезе

Термостатический клапан в однотрубных и двухтрубных коллекторах различается. Гидравлическое сопротивление клапана в однотрубной системе гораздо ниже (как минимум в два раза) - это единственный способ сбалансировать систему. Клапаны нельзя перепутать - не будет отопления.  Клапаны для однотрубных систем подходят для систем с естественной циркуляцией. Если они установлены, гидравлическое сопротивление увеличится, но система сможет работать.

Каждый клапан имеет стрелку, указывающую на поток теплоносителя. Он должен быть установлен таким образом, чтобы направление потока соответствовало стрелке.

Из каких материалов

Корпус клапана изготавливается из нержавеющих металлов, часто дополнительно покрывается защитным слоем (никель или хром). Из чего сделаны клапаны:

• Нержавеющая сталь.

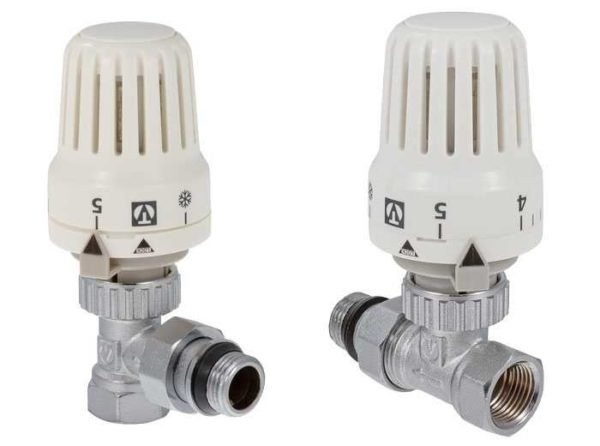

  Корпуса обычно изготавливаются из латуни или бронзы, с никелированным или хромированным покрытием.
  с хромовым покрытием
• латунь (никелированная или хромированная)
• латунь (никелированная);

Очевидно, что нержавеющая сталь является лучшим решением. Он химически инертен, не ржавеет и не вступает в реакцию с другими металлами. Однако стоимость таких клапанов высока, и их трудно найти. Бронзовые и латунные клапаны имеют примерно одинаковый срок службы. Важным в этом случае является качество сплава, за которым тщательно следят авторитетные производители. Стоит ли доверять неизвестным или нет - вопрос спорный, но есть один момент, который лучше отслеживать. На корпусе должна быть стрелка, указывающая направление потока. Если на корпусе нет стрелки, значит, мы имеем дело с абсолютно дешевым товаром, который лучше не покупать.

По способу исполнения

Поскольку радиаторы монтируются по-разному, вентили изготавливаются как прямые (сквозные), так и угловые. Вы выбираете тот тип, который будет лучше всего работать в вашей системе.

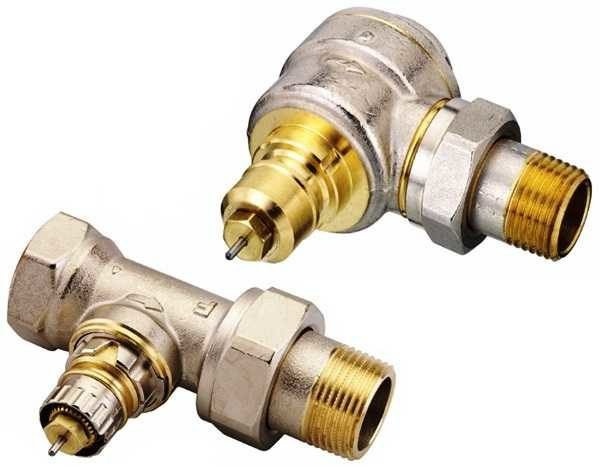

Прямые проходные и угловые клапаны

Название/бренд	Для какой системы	DN, мм	материал корпуса	Рабочее давление	Цена
Danfoss угловой RA-G с регулируемым	однотрубная труба	15 мм, 20 мм	Никелированная латунь	10 бар	25-32 $
Danfoss, прямой RA-G регулируемый	одинарная труба	20 мм, 25 мм	Никелированная латунь	10 бар	32 - 45 $
Danfoss угловой RA-N с регулируемым	двухтрубная	15 мм, 20 мм. 25 мм	Никелированная латунь	10 бар	30 - 40 $
Danfoss, прямой RA-N регулируемый	двухтрубная	15 мм, 20 мм. 25 мм	Никелированная латунь	10 бар	20 - 50 $
ПОВЕРХНОСТЬ, прямая с фиксированной настройкой	двухтрубная	15 мм, 20 мм	Никелированная латунь	10 бар	8-15 $
ПОВЕРХНОСТЬ, прямая с фиксированной настройкой	двухтрубная	15 мм, 20 мм	Никелированная латунь	10 бар	8-15 $
ПОВЕРХНОСТЬ, угловая, регулируемая	двухтрубная	15 мм, 20 мм	Никелированная латунь	10 бар	10-17 $
ПОВЕРХНОСТЬ, угловая, регулируемая	двухтрубная	15 мм, 20 мм	Никелированная латунь	10 бар	10-17 $
ПОВЕРХНОСТЬ, прямая с фиксированной настройкой	одинарная труба	15 мм, 20 мм	Никелированная латунь	10 бар	19-23 $
ПОВЕРХНОСТЬ, угловая с фиксированной настройкой	одинарная труба	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
ОВЕНТРОП , осевой		1/2"	Никелированная латунь	10 бар	140 $

Термостатические головки

Существует три типа термостатических элементов в термостатических регуляторах отопления - ручные, механические и электронные. Все они выполняют одну и ту же функцию, но по-разному, обеспечивают разный уровень комфорта и имеют разные возможности.

Ручные

Ручные термостатические клапаны работают как обычный кран - вы поворачиваете регулятор в ту или иную сторону и пропускаете больше или меньше теплоносителя. Эти устройства являются самыми дешевыми и надежными, но не самыми удобными. Для изменения мощности нагрева необходимо повернуть клапан вручную.

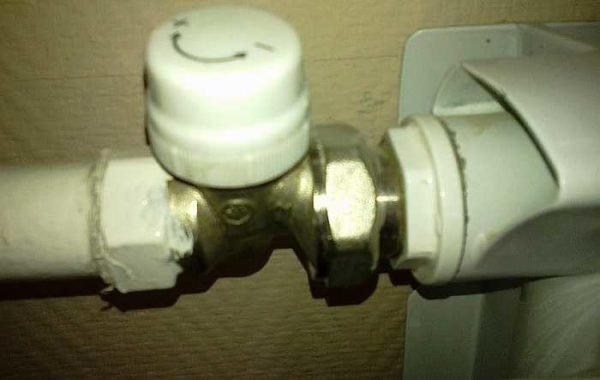

Ручная термостатическая головка - самый простой и надежный вариант

Эти устройства очень недороги и могут использоваться вместо шаровых кранов на входе и выходе радиатора. Вы можете регулировать с помощью одного из них.

Механические

Более сложное устройство, автоматически поддерживающее заданную температуру. Основой термостатической головки этого типа является сильфон. Он представляет собой небольшой гибкий цилиндр, который заполнен тепловым агентом. Агент, создающий температуру, - это газ или жидкость с высоким коэффициентом расширения - он сильно расширяется при нагревании.

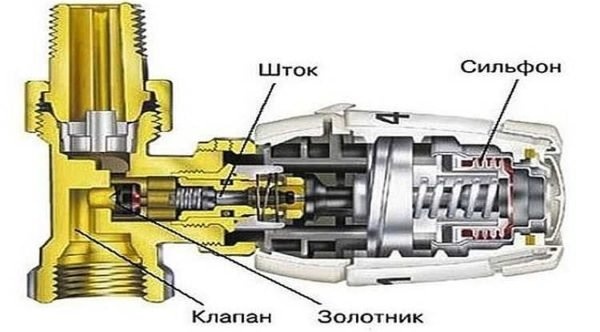

Конструкция термостатического радиаторного регулятора с механической термостатической головкой

На сильфон опирается шток, который закрывает отверстие клапана. Пока вещество в сильфоне не нагревается, шток поднимается. При повышении температуры цилиндр начинает увеличиваться в размерах (газ или жидкость расширяются), это оказывает давление на шток, который все больше и больше закрывает область потока. Через радиатор проходит все меньше и меньше охлаждающей жидкости, он постепенно остывает. Вещество в сильфоне также охлаждается, вызывая сжатие цилиндра, шток поднимается, через радиатор протекает больше охлаждающей жидкости, и он начинает слегка нагреваться. Затем цикл повторяется.

Газовый или жидкостный

В устройствах этого типа комнатная температура поддерживается с точностью +- 1°C, но в целом дельта зависит от того, насколько инертно вещество в сильфоне. Он может быть заполнен каким-либо газом или жидкостью. Газы быстрее реагируют на изменения температуры, но их технологически сложнее производить.

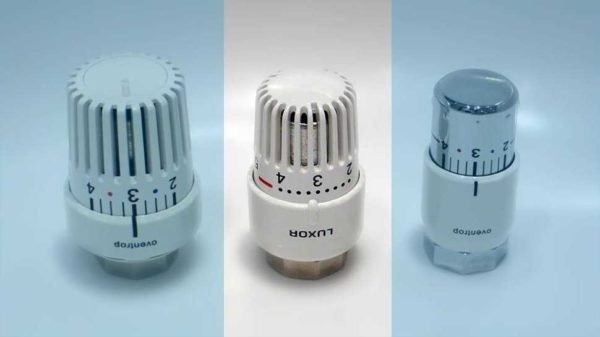

Смеситель для жидкости или газа - разницы нет

Жидкости изменяют объем немного медленнее, но их легче производить. В целом, разница в точности поддержания температуры составляет порядка полуградуса, что практически невозможно заметить. Поэтому большая часть имеющихся термостатов для радиаторов оснащена жидкостными сильфонными терморегуляторами.

С выносным датчиком

Механическая термостатическая головка должна быть установлена так, чтобы она была обращена в сторону помещения. Таким образом, температура может быть измерена с большей точностью. Они довольно большие, поэтому такой способ установки не всегда возможен. В таких случаях можно использовать термостатический радиаторный регулятор с выносным датчиком. Датчик температуры соединен с головкой капиллярной трубкой. Его можно разместить в любом месте, где вы хотите измерить температуру.

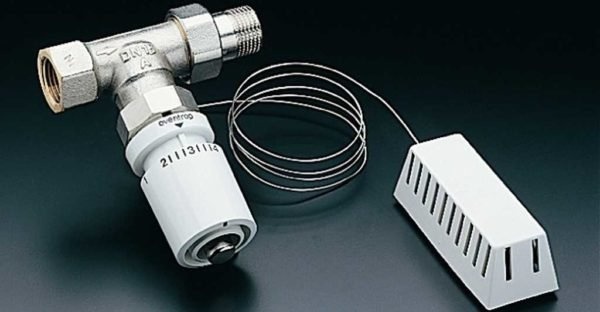

С дистанционным датчиком

Все изменения в тепловой мощности радиатора будут зависеть от температуры в помещении. Единственным недостатком этого решения является высокая стоимость таких моделей. Однако температура поддерживается более точно.

Название/бренд	Диапазон настройки	Диапазон рабочих температур	Тип управления	Функция / цель	Тип соединения	Цена
Danfoss living eco	от 6°C до 28°C	от 0°C до 40°C	В электронном виде	Программируемая сторона	RA I M30X1.5	70$
Danfoss RA 2994 с газовым сильфоном	от 6°C до 26°C	от 0°C до 40°C	Механическая	Для всех радиаторов		20$
Danfoss RAW-K с жидкостным контактным кольцом	от 8°C до 28°C	от 0°C до 40°C	Механическая	Для стальных панельных радиаторов	M30x1.5	20$
Danfoss RAX с жидкостным рукавом	от 8°C до 28°C	от 0°C до 40°C	Механическая	Для декоративных радиаторов белый, черный, хром	M30x1.5	25$
HERZ H 1 7260 98 со смачиваемой втулкой	от 6°C до 28°C		Механическая		M 30 x 1.5	11$
Oventrop "Uni XH" с жидкостным уплотнением	от 7°C до 28°C		Механическая	С нулевой маркировкой	M 30 x 1.5	18$
Oventrop "Uni CH" с жидкостным уплотнением	от 7°C до 28°C		Механическая	без нулевой отметки	M 30 x 1.5	20$

Электронные

Электронный термостатический регулятор радиатора еще больше по размеру. Термостатический элемент еще больше. В дополнение к электронной начинке он имеет два аккумулятора.

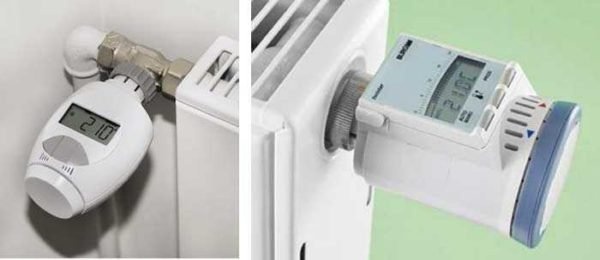

Электронные термостатические регуляторы радиаторов имеют большие размеры

В этом случае движение штока в клапане управляется микропроцессором. Эти модели имеют достаточно большой набор дополнительных функций. Например, возможность установить температуру в комнате в соответствии с часами. Как его использовать? Врачи уже давно доказали, что спать лучше в более прохладном помещении. Поэтому комнатную температуру можно понижать ночью и повышать утром, когда нужно просыпаться. Удобно.

Недостатками этих моделей являются большие размеры, необходимость следить за разрядом батареи (хватает на несколько лет работы) и высокая цена.

Как правильно установить

Термостат радиатора отопления следует размещать на входе или выходе радиатора - разницы нет, в обоих положениях он работает с одинаковым успехом. Как выбрать место для установки?

В соответствии с рекомендуемой высотой установки. В технической спецификации есть такой пункт. Каждый прибор отрегулирован на заводе - откалиброван для контроля температуры на определенной высоте, и чаще всего это верхний коллектор радиатора. В этом случае радиатор устанавливается на высоте 60-80 см и при необходимости регулируется вручную.

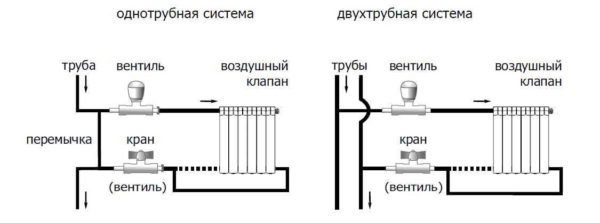

Схемы установки регуляторов радиатора

Если у вас нижнее подключение чаши (трубы подходят только снизу), у вас есть три варианта - искать устройство, которое можно установить снизу, установить выносной датчик или перенастроить термостатическую головку. Процедура проста и должна быть описана в техническом паспорте. Просто возьмите термометр и поворачивайте голову то в одну, то в другую сторону в определенное время.

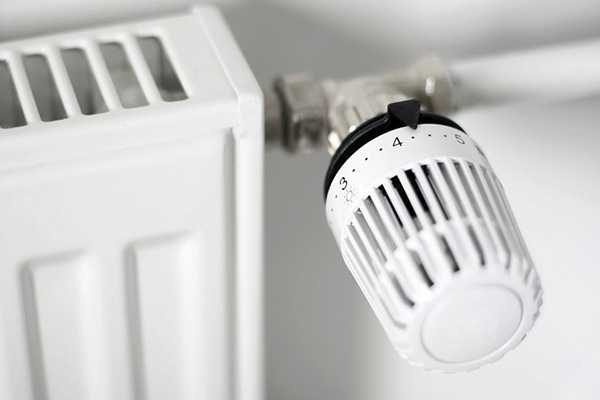

Монтаж стандартный - на прокуренную ленту или льняную ткань с герметизирующей пастой

Сам процесс установки является стандартным. Клапан имеет резьбу. На металлической трубе подбираются соответствующие фитинги или нарезается подходящая резьба.

Если вы хотите установить термостатический радиаторный регулятор в многоквартирном доме, необходимо помнить одну важную вещь. Если у вас однотрубная система, вы можете установить их только при наличии байпаса - участка трубы, обращенного к радиатору и соединяющего две трубы вместе.

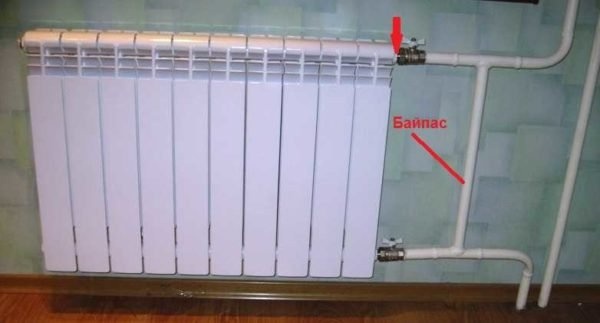

Если у вас похожая схема (справа может не быть трубы), у вас должен быть байпас. Термостат должен быть расположен сразу после радиатора.

В противном случае вы будете регулировать весь стояк, а это не понравится соседям. За это нарушение вы можете получить очень большой штраф. Поэтому лучше сделать шунтирование (если у вас его нет).

Как отрегулировать (перенастроить)

Все термостаты настроены на заводе. Однако их настройки являются стандартными и могут не соответствовать вашим предпочтениям. Если вас не устраивают настройки, вы хотите, чтобы было теплее/холоднее, вы можете изменить термостат нагревателя. Это следует делать при работающем отоплении. Вам понадобится термометр. Повесьте его там, где вы хотите следить за погодными условиями.

• Радиатор начнет охлаждаться. Когда температура снизится до комфортного для вас уровня, медленно поверните ручку вправо и прислушайтесь. Когда вы услышите журчание охлаждающей жидкости и радиатор начнет нагреваться, остановитесь. Обратите внимание на номер на циферблате. Отрегулируйте его так, чтобы он достиг необходимой температуры.
• Закройте дверь, установите термостатическую головку в крайнее левое положение - полностью открыто. Температура в помещении начнет повышаться. Когда температура будет на 5-6 градусов выше желаемой, поверните термостат вправо.

Регулировка термостата радиатора не является сложной. И вы можете повторить этот шаг несколько раз, меняя настройки.
