Сложно ли сделать дымоход в бане своими руками

Дымоход

Трудно представить себе сауну без плиты. Поэтому необходим дымоход. Его строительство - сложная задача, но вы можете построить его самостоятельно, если будете следовать определенным правилам и рассчитывать его параметры.

Дымоход в бане

Если дымоход не работает, дым от сгорающего топлива будет проникать через щели внутрь здания сауны. Это может привести к отравлению угарным газом. Для обеспечения безопасного использования сауны необходим качественный дымоход. Прежде всего, необходимо разобраться в его конструкции и определить его внешний вид и размеры. Только тогда можно будет сделать дымоход, который будет безопасным и надежным.

Дымоходы для строительства саун могут быть изготовлены из:

• кирпича;
• металл.

Они различаются в зависимости от конструкции и места установки:

1. Внешний. Дымоходы, которые должны проходить через стену и подниматься снаружи помещения сауны.

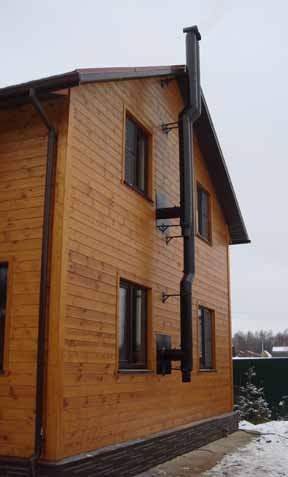

   Внешний дымоход встроен в наружную часть здания.



2. Внутренние. Дымоходы расположены на внутренней стороне банной плиты и выходят через крышу.

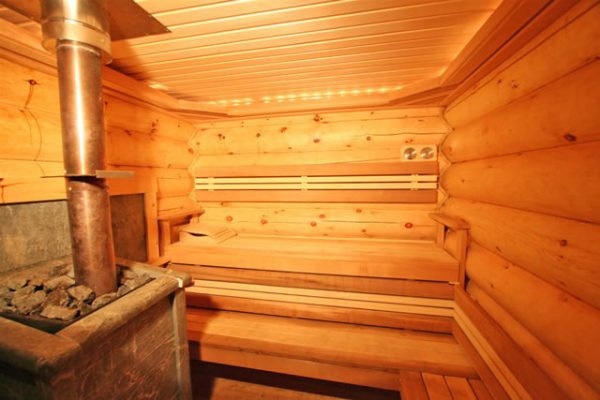

   Внутренний дымоход в банной печи находится внутри банного домика и выходит наружу через стену или крышу.



Чтобы выбрать правильный дизайн, необходимо рассмотреть преимущества и недостатки каждого из них.

Видео: как выбрать дымоход для банного строения

Расчёт дымохода

Очень важно определить правильный диаметр дымохода для различных нагревательных элементов. Для этого обратитесь к инструкциям производителя. Если их нет, можно воспользоваться следующими рекомендациями:

1. Если используется дровяная плита или камин с открытым очагом, расчет следует производить следующим образом: возьмите соотношение 1:10 к очагу. Это относится к цилиндрическим дымовым трубам. Расчет сечения для квадратного дымохода должен определяться пропорционально размерам топки 1:1,5. Диаметр дымохода должен быть больше диаметра зольного ящика.
2. Если тепловая мощность составляет менее 300 ккал/час, секция должна быть 140 x 140 мм или больше.

Необходимо также учитывать количество кислорода, необходимого для сжигания топлива. Для предотвращения образования конденсата на стенах конструкции температура газов должна быть выше 120°C. Конденсат внутри дымохода может привести к накоплению сажи, что ухудшает тягу дымохода и требует частой чистки.

Таблица: допустимые характеристики дымохода

Диаметр устройства для отвода дымовых газов рассчитывается следующим образом: D = √(4 x Vr) / (3,14 x 2), где D - диаметр устройства для отвода дымовых газов, Vr - объем воздуха. Высота приспособления рассчитывается исходя из геометрии поперечного сечения. Расчеты могут быть выполнены с помощью диаграммы:

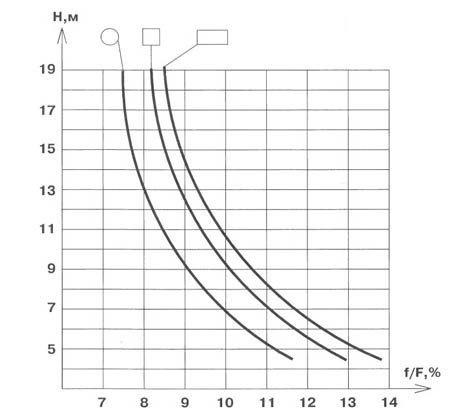

Высота дымохода должна быть рассчитана исходя из площади поперечного сечения конструкции

Расчет включает в себя определение площади топки (F) и дымовой трубы (f). Первое значение необходимо разделить на последнее и определить соотношение в %. Например, если отношение площади поперечного сечения дымохода к площади очага составляет 10%, то минимально допустимая высота круглого дымохода составляет 7 м, квадратного - 9 м, прямоугольного - 11 м. Разница в высоте может быть компенсирована вихревым сопротивлением, создаваемым дымовой трубой.

Стоит учесть, что эти значения подходят только для прямых труб, чего нелегко добиться в здании сауны. В большинстве случаев дымовые трубы имеют различные изгибы, что отрицательно сказывается на тяге. Для правильного расчета конкретного прибора с различными нарушениями необходимо прибегнуть к помощи эксперта. В крайнем случае, может потребоваться немного увеличить расчетное значение. Этого достаточно для плиты, работающей на твердом топливе.

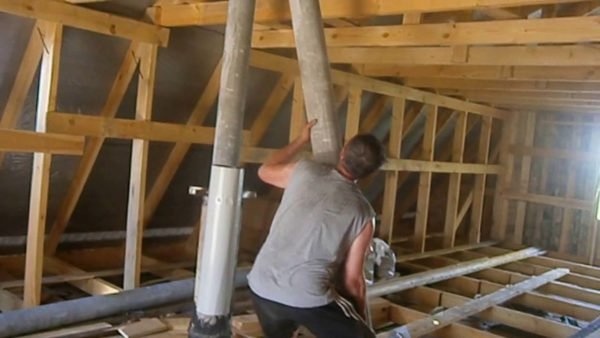

Дымоход из асбестовой трубы

Преимущества использования асбестовых труб включают:

1. Низкая стоимость. Это связано с тем, что асбестовые изделия просты в производстве.
2. Малый вес.
3. Отсутствие суставов.
4. Устойчивость к воздействию влаги.

Важно учитывать недостатки, которых гораздо больше, чем преимуществ:

1. Правила запрещают использование труб из этого материала в плитах, работающих на твердом топливе. При сжигании топлива температура отходящих газов будет составлять 700-800°C. Асбестовый дымоход может выдерживать температуру не более 300°C.
2. Асбест - пористый материал, поэтому он будет впитывать конденсат. Трещины могут стать причиной пожара.
3. Внутренняя подложка не будет гладкой, поэтому на стенках довольно часто будет скапливаться сажа, которая через некоторое время может начать гореть. Температура открытого огня будет быстро расти, что приведет к взрыву асбестового дымохода.
4. Сажа также может через некоторое время запечатать пустоту дымохода. В результате теряется тяга и продукты горения попадают в помещение.
5. На стенах появятся пятна, а в помещении сауны будет неприятный запах. Конденсат впитывается в дымоход и переносится на материалы, которые с ним соприкасаются. Это может привести к необходимости ремонта дымохода и всего здания.
6. Асбестовая труба имеет небольшой диаметр, поэтому тяга вначале будет слабой.
7. В конструкции невозможно сделать смотровую яму, поэтому трудно очистить ее от сажи.

Не рекомендуется делать дымоход из асбестовой трубы, так как этот материал не выдерживает высоких температур.

Чтобы использовать этот материал для дымохода, необходимо соблюсти следующие условия:

1. Дымоход должен устанавливаться только в местах, удаленных от плиты.
2. Теплоизоляция обязательна. Дымоход может быть построен по технологии каменной кладки или как слоистый дымоход с внешней облицовкой. Это значительно снижает образование конденсата и повышает пожарную безопасность.

При строительстве асбестового дымохода следует соблюдать следующие рекомендации:

1. Установка должна производиться на железобетонной или каменной кладке.
2. В процессе прохождения через плиту потребуется подушка. Для этого в крайних частях полости следует закрепить бортики необходимой высоты, а зазоры между материалом пола и трубой заполнить негорючими материалами. Допускается использование керамзита, песка или шлакобетона.
3. Для защиты чердака от попадания атмосферных осадков в месте прохода через крышу следует сделать распорку. Для надежной фиксации необходимо сформировать гильзу из смеси песка и цемента.
4. Профили дымохода должны быть закреплены с помощью термостойкого герметика и хомутов.

Важно обратить особое внимание на качество швов.

Трубы из керамики

Современные керамические дымовые трубы могут использоваться для отвода газов различной температуры, а также для котлов на жидком и твердом топливе.

Керамический дымоход подходит для котлов на твердом и жидком топливе.

Преимуществами керамического дымохода являются

1. Универсальность.
2. Легко обрабатывается.
3. Возможность накопления тепла.
4. Высокая прочность.
5. Длительный срок службы.
6. Газонепроницаемые, что исключает возможность утечки газа в помещение.
7. Устойчивость к огню.
8. Водонепроницаемость.
9. Устойчивость к изменениям температуры.

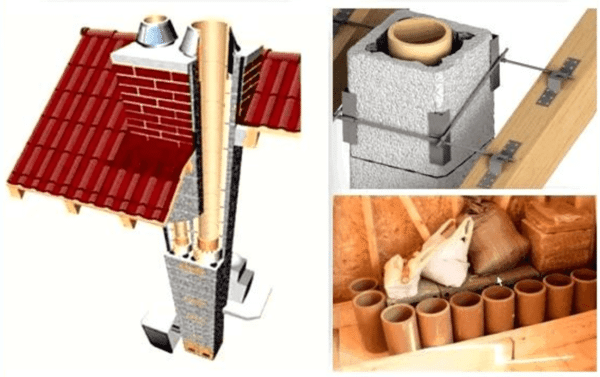

Структура состоит из следующих элементов:

1. Керамические блоки, которые изготавливаются исключительно для конструкции дымохода.
2. Бетонная опорная рама.
3. Теплоизоляционный материал.

   Глиняный дымоход состоит из специальных блоков, бетонного несущего каркаса и теплоизоляционного материала.

Конструкцию дымохода можно визуально разделить на следующие зоны:

• основание дымохода;
• Тройник для подключения плиты к дымоходу.
• Контейнер для сбора конденсата;
• Тройник для очистки;

Высота сифона емкости для сбора конденсата должна быть больше 15 см, а минимальный уровень сопротивления - 10 см. При монтаже прямых элементов необходимо учитывать, что соединения нескольких секций не должны располагаться в местах прохождения плит перекрытия. В этих местах конструкция должна быть дополнительно изолирована негорючим материалом.

Общая высота керамического блока должна быть более 5 метров. Чем больше высота, тем больше тяга. При установке необходимо соблюдать следующие требования

• расстояние не менее 5 м от колосниковой решетки до выхода дымохода;
• под углом 10° к горизонту.
• Дымоход должен находиться на высоте 1,2 м над крышей без каких-либо изгибов;
• не менее чем на 50 см выше гребня или барьера;
• выше, чем хребет;

Размеры изделия должны быть больше диаметра трубы дымохода. Установка относительно проста: начните с основания и работайте до самого верха. Труба верхней части должна доходить до нижней части. Если вы планируете установить конструкцию в деревянном здании, необходимо учесть возможность проседания. Если не учесть этот фактор, дымоход будет поврежден. Нет необходимости закреплять изделие на крыше.

Самостоятельное изготовление дымохода для бани из нержавейки

Не всякая сталь может быть использована для создания дымовой системы. Дымоходная система может быть построена только из этого типа стали:

1. Термостойкие и коррозионностойкие 409 и 439, подходят для установки на твердотопливных плитах. Материал содержит титан, который не позволяет углероду выгорать из металла. Этот сорт не может использоваться для удаления дыма из газовых или жидкотопливных плит.
2. Нержавеющая сталь, устойчивая к коррозии. Рейтинг 430. Этот материал можно использовать для внешних элементов дымохода. Он не подходит для использования в качестве внутреннего компонента дымохода, так как быстро разрушается под воздействием высоких температур.
3. Нержавеющая сталь марок 304 и 316. устойчивость к воздействию кислот. Этот материал можно использовать для изготовления систем дымоудаления, которые устанавливаются на приборы, работающие на жидком топливе.
4. Тугоплавкий металл, устойчивый к воздействию кислот и высоких температур. Марки 321 и 316T. Их можно использовать во всех типах печей, поскольку материал не подвержен воздействию температур до 1000°.

Можно использовать только материалы аустенитного класса.

Стальные дымоходы можно разделить на 2 группы:

1. Одностенный дымоход. Его можно установить внутри здания сауны. В этом случае деталь должна быть изолирована материалом, устойчивым к высоким температурам. Он также может быть установлен в каменной кладке.
2. Двустенная подкладка. Его можно установить как внутри, так и снаружи здания сауны. Конструкция надежна, пожаробезопасна и лучше всего подходит для деревянных бань или жилых домов.

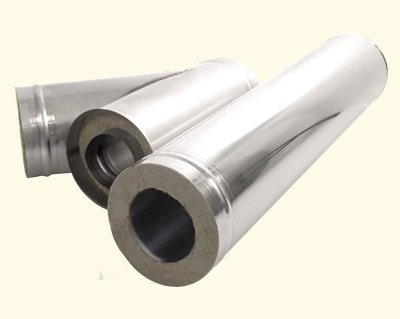

   Многослойные трубки состоят из двух слоев, между которыми находится теплоизоляционный материал.



Существуют определенные правила сборки конструкции, которые позволяют сделать дымоход качественным и долговечным:

1. Сборку такой системы следует начинать с нижней части.
2. Все секции дымохода должны быть последовательно собраны в один дымоход. Следующий раздел вставляется в предыдущий.
3. Дымоход должен быть соединен с помощью термостойкого герметика и закреплен хомутами.
4. Каждая секция должна быть закреплена отдельным кронштейном.
5. Если труба будет проходить рядом с оборудованием, которое может загореться, на внешней стороне трубы следует уложить слой базальтовой изоляции.
6. Если крыша не кривая, минимальная высота дымохода над ней составляет 50 см.
7. В местах прохождения конструкции через крышу не должно быть стыков. Минимально допустимое расстояние от стыка до потолка составляет 70 см.

Для защиты крыши на колпаке дымохода должен быть установлен искрогаситель.

Искрогаситель необходим для предотвращения риска возникновения пожара на крыше.

Самостоятельная установка дымохода для бани

Способ установки зависит от материала, из которого изготовлен дымоход. Существуют определенные правила, которые необходимо учитывать при самостоятельном изготовлении дымохода:

1. Прибор не должен быть соединен с другими дымовыми трубами.
2. Дымоход не должен иметь горизонтальных участков длиной более 1 метра.
3. Дымоход необходимо чистить не менее двух раз за отопительный сезон.
4. Дымоход должен выходить за пределы крыши не менее чем на 0,5 м.

Монтаж сэндвич-дымохода из стали через потолок

Прежде всего, рассмотрим сэндвич-дымоход. Производители поставляют продукцию с набором дополнительных деталей, которые могут включать:

• скобки;
• люки;
• локти;
• рубашки;
• потолочные и воздуховодные узлы;
• переборки.
• пробки;

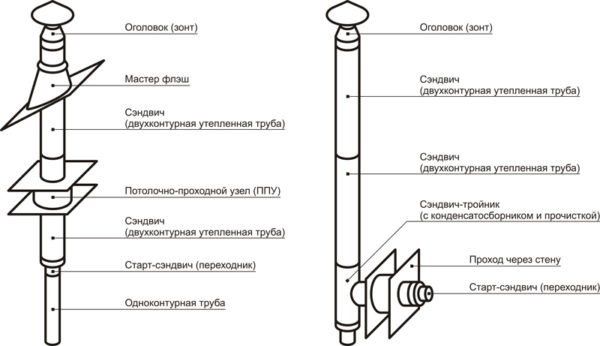

Схема даст вам представление о технологии монтажа дымохода из нержавеющей стали.

Пошаговые инструкции по установке стального дымохода:

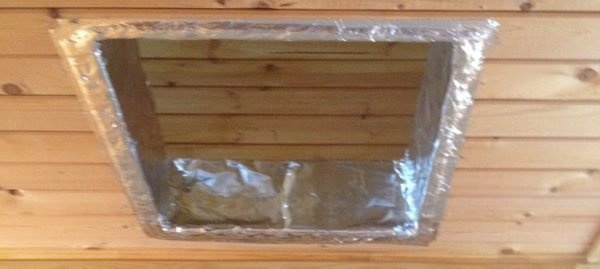

1. Прежде всего, необходимо определить с помощью отвеса места выхода дымовой трубы через конструкцию крыши и потолка. Затем подготовьте отверстие по размеру трубы. Следует помнить, что между трубой слоя и деревянными элементами потолка по периметру полости необходимо оставить зазор около 10 см.

   Зазор должен быть примерно на 10 см больше, чем труба дымохода.



2. Минеральная вата может использоваться в качестве теплоизоляции. Необходимо закрыть место, где дымоход проходит через потолочное перекрытие. Вам не нужно беспокоиться о том, что шерсть будет влажной, так как повышенная температура быстро высушит ее.
3. Вам нужно будет произвести все замеры и определить место расположения разгрузочного устройства. Рекомендуется делать его в чердачном помещении. Он примет на себя нагрузку от патрубка, выходящего из потолка. Кроме того, разгрузочное устройство способно устранять боковые вибрации.

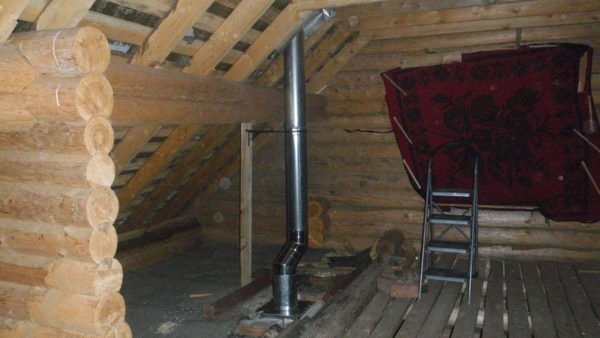

   Разгрузочное устройство принимает на себя нагрузку патрубка, идущего с потолка



4. Если расстояние между основанием пола и крышей большое, необходимо установить разгрузочный блок. Если расстояние составляет менее 1,5 метра, то нет необходимости обеспечивать опору. Разгрузочное устройство может быть изготовлено из стальных кронштейнов и крепежных элементов. Углы должны быть закреплены на стропилах. Крепление должно быть максимально надежным.

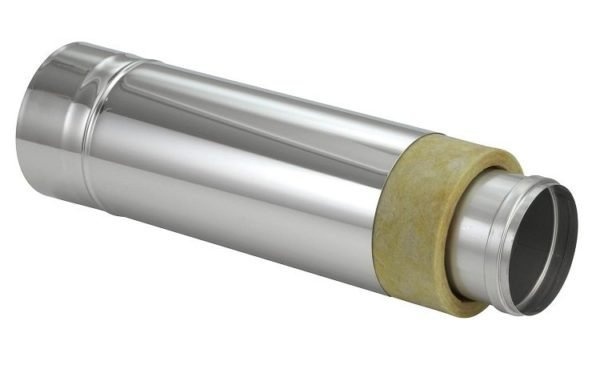

5. На выходе из каменки необходимо установить предварительную трубу. Он должен подходить к большой перекрывающейся трубе, поэтому в процессе покупки необходимо выбрать правильные размеры.




   Установите многослойную трубу на выходе из нагревателя.



6. Более узкая труба должна входить в трубную муфту на выходе радиатора и не должна закрывать ее. Секции труб должны задвигаться друг в друга. Места переходов и изгибов должны быть дополнительно закреплены хомутами.

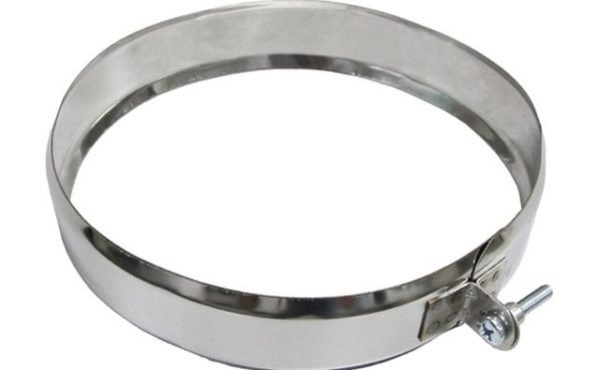

   Закрепите места перехода и изгибы труб трубными хомутами.

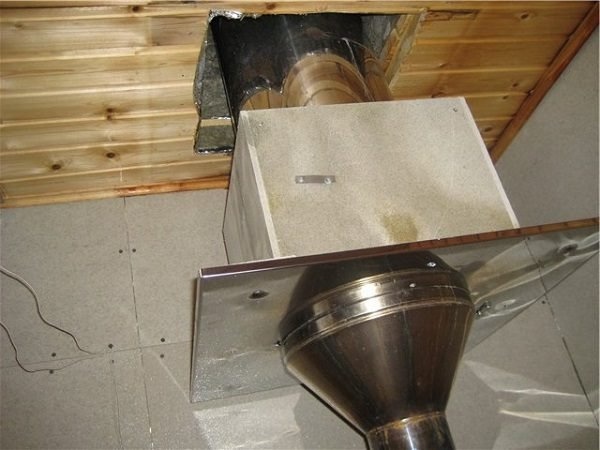

7. Там, где труба проходит через потолочную конструкцию, необходимо установить бамперный элемент, закрывающий выходное отверстие. Это также сделает дымоход более устойчивым. К отсечке следует приварить патрубок большего диаметра, который будет служить переходником. Это увеличит поверхность сопротивления и предотвратит деформацию в случае сильной боковой нагрузки. Адаптер позволит дымоходу свободно перемещаться вверх и вниз. Для предотвращения потери тепла, вызванной неплотно прилегающими элементами, рекомендуется использовать минеральную вату. Его следует подложить под элемент дымохода и тщательно закрепить на потолочном перекрытии с помощью гвоздей или саморезов.

   Для герметизации выходного отверстия в потолке установите водосточный желоб

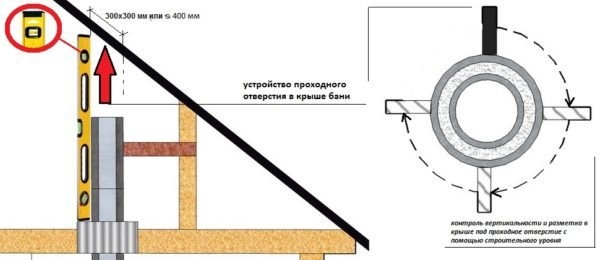

8. В обрешетке и кровельном покрытии необходимо подготовить отверстия. Затем необходимо герметизировать область выхода дымового клапана. Для этого необходим адаптер. Уплотнительные швы должны быть заделаны герметиком. Рекомендуется уложить на крышу еще один лист рубероида и закрепить его саморезами с резиновыми шайбами. Оставшиеся зазоры заделываются герметиком. Выход трубы должен находиться на 55 см выше уровня крыши.




   Вертикальное выравнивание должно быть проверено с помощью спиртового уровня.

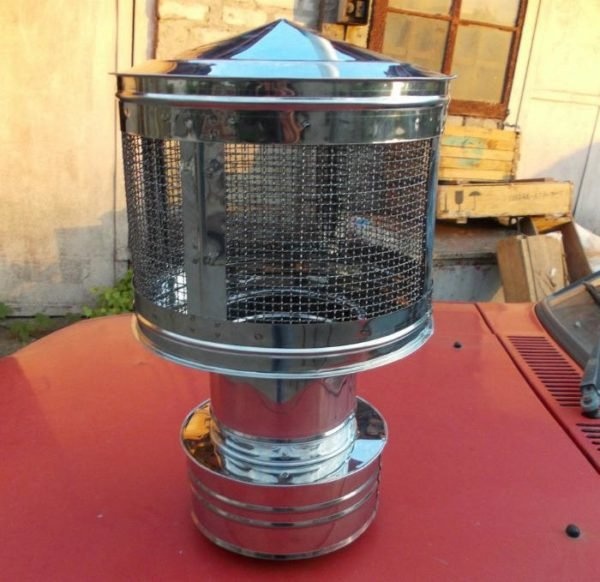

9. На верхней части дымохода должен быть установлен грибовидный колпак.

Видео: монтаж дымохода из сэндвич-труб через потолок

Установка дымохода из керамики через потолок

Порядок следующий:

1. Прежде всего, подготовьте место, где будет размещен светильник. Если на нем есть какие-либо неровности, их следует удалить. Допускается установка дымохода на отдельном основании рядом с отопительным прибором или на его вершине. Для кладки используйте специальную клеевую смесь, так как раствор не обеспечит необходимой прочности.

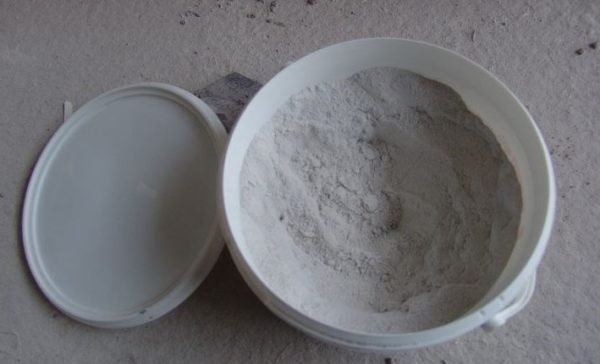

   Для кладки используйте специальную клеевую смесь, так как раствор не обеспечит достаточной прочности.



2. Подготовьте 1 метр металлических прутьев диаметром 5-10 мм. Их следует использовать для обеспечения дополнительной безопасности конструкции. Это поможет сохранить целостность дымохода. Далее необходимо сделать углубление в потолке и крыше. Нет необходимости учитывать размеры, так как устройство защитит деревянные элементы от повышенной температуры.

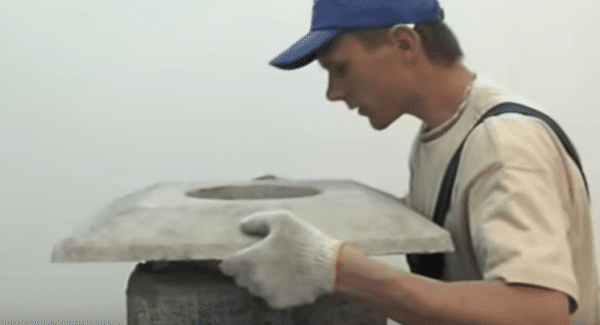

3. Следующий шаг - сборка двух керамических половинок. Замок должен быть промазан клеящим составом.

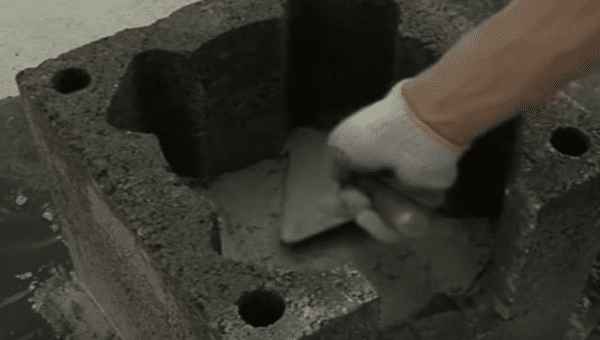

   Первый блок должен быть заполнен клеем.



4. Затем проверьте положение половинок. При необходимости их можно отрегулировать. Вставьте железные стержни в боковые углубления. Зазоры между арматурой и керамикой заполняются клеем. Нет необходимости заполнять полость полностью. Клей следует наносить так, чтобы он соединял стержни с керамикой в 3-4 местах.
5. Теплоизоляционный материал следует обернуть вокруг керамической трубы и слегка зажать железной проволокой или струбциной. Не стоит затягивать слишком сильно, так как теплоизолятор не должен сжиматься. Прессованная минеральная вата в основном используется в качестве изоляционного материала для теплоизоляции.
6. Вставьте трубу в керамическую полость, а затем проверьте ее положение. Чтобы ускорить процесс, можно обернуть изоляцию вокруг всех труб сразу. Количество патрубков соответствует высоте дымохода.




   Положение дымохода можно проверить с помощью спиртового уровня.

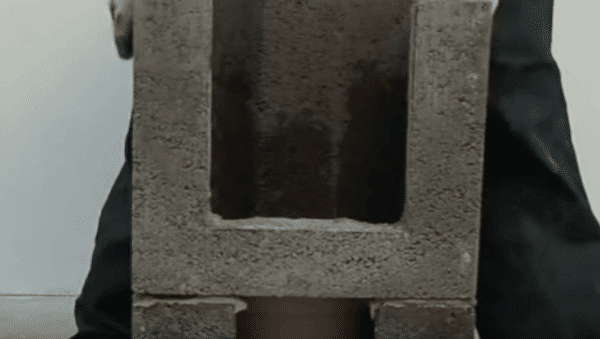

7. Другой керамический блок устанавливается на клей. Другая труба вставляется в раструб первой трубы. Сразу же вытрите излишки клея с внутренней трубы, капель быть не должно.

   Смажьте клеем закрытие керамических деталей и удалите излишки клея.



8. Действуйте аналогичным образом, обращая внимание на положение дымохода.
9. Чтобы прикрепить дымоход к чердаку, нарежьте планки в соответствии с размерами углубления, уложите их по периметру дымохода и прочно прибейте к чердаку.

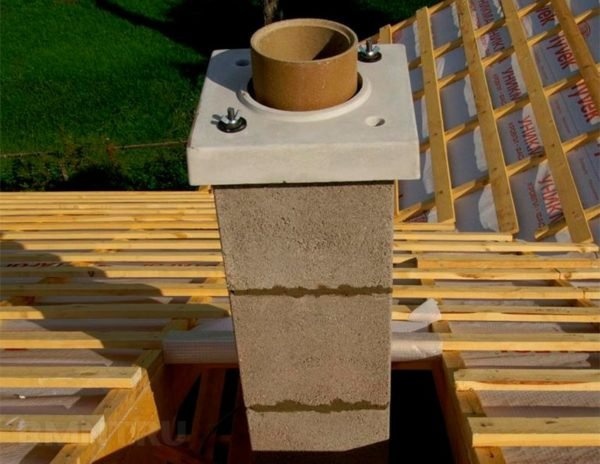

10. Необходимо герметизировать крышу в месте выхода дымохода. Для этого используются готовые элементы, которые продаются в виде сборных элементов.

В месте выхода дымохода через крышу необходимо установить проходную муфту.

Видео: инструкция по монтажу керамического дымохода

Установка дымоотвода через стену

1. Первый шаг - определить, где дымоход будет установлен внутри здания, а где на стене. Чтобы защитить внутреннее основание стен сауны от перегрева, установите экран из железного листа. В месте перехода необходимо подготовить отверстие, размеры которого больше диаметра трубы.

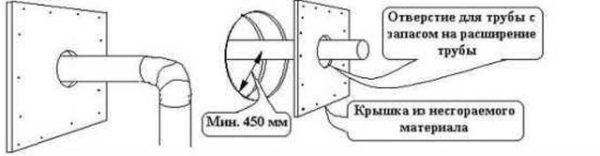

   Для защиты деревянной стены от перегрева следует установить экран из листового металла.



2. Дымовая труба должна быть соединена с входной трубой каменки с помощью переходника. Затем следует надеть часть трубы с заслонкой.
3. Необходимо закрепить детали железными зажимами. Стыки следует защитить герметиком, который не является термостойким. Дымоход должен быть доведен до места прохода через стену. Если дымоход необходимо повернуть и уложить горизонтально, следует использовать колена 45° и 90°.
4. В местах прохождения конструкции через препятствие следует установить огнеупорный короб. Он изготавливается из железа или асбестоцемента. В свободное пространство, образовавшееся между стенками короба и трубой, необходимо поместить теплоизолятор, который не загорается.
5. Со стороны улицы необходимо закрепить часть системы дымоудаления в виде тройника, в нижней части которого размещается бак для конденсата.

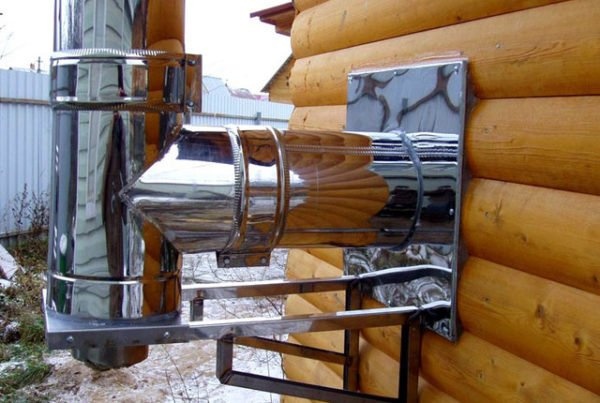

   При установке тройника необходимо установить кронштейны.



6. Тройник следует устанавливать вертикальными секциями до тех пор, пока он не достигнет необходимой высоты. Для его крепления следует использовать железные опоры. Расстояние между элементами составляет не менее 1 м.

После установки дымового канала предварительно разогрейте банную плиту. Если из топки быстро выходит дым, это означает, что работа была выполнена правильно.

Как провести дымоход из бани через землю

Чтобы провести дымоход через землю, его необходимо изолировать. Простого слоя битума будет недостаточно, так как труба будет находиться под высокой температурой. Последовательность следующая:

1. Вам потребуется подготовить несколько выложенных труб, диаметр первой должен быть на 5-10 см меньше диаметра второй. Одна труба должна быть помещена в другую. Рекомендуется доверить процесс сборки специализированному специалисту по листовому металлу.
2. Трубы могут быть собраны из нескольких частей. Соединения удерживаются зажимами. Между каждым хомутом необходимо установить 3 распорки, иначе конструкция дымохода может деформироваться во время засыпки.
3. Стыки должны быть защищены термостойким герметиком.
4. Внешнюю трубу, находящуюся в земле, необходимо будет загерметизировать битумом.

Инструкции могут показаться простыми, но стоит доверить работу опытному подрядчику.

Как выполнить изоляцию трубы дымохода в бане

Для работ по изоляции дымохода можно использовать следующие материалы

• Теплоизоляция;
• фольгированная изоляция.

Теплоизоляция начала использоваться недавно. Он изготовлен из вспененного полиэтилена, который спрятан между несколькими листами фольги. Толщина материала варьируется от 2 до 10 мм. Чем толще теплоизоляция, тем более высокую температуру может выдержать материал.

Таблица: зависимость максимально возможной температуры от толщины теплоизола

Верхний слой фольги может защитить трубу от сильного перегрева. Монтаж теплоизоляции прост. Просто оберните его вокруг дымохода, закрепив лентой или железной проволокой.

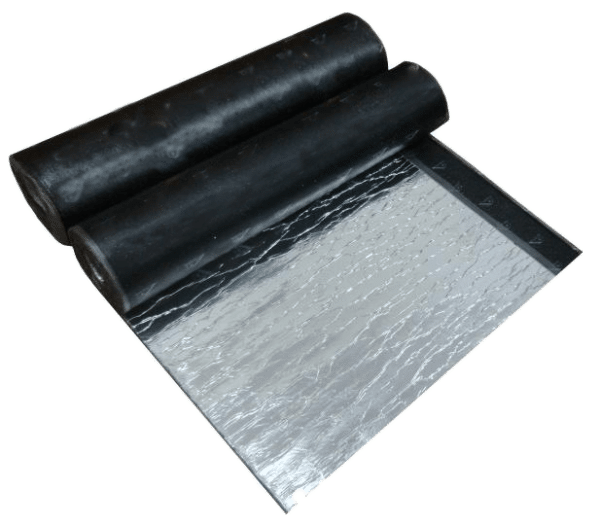

Еще один популярный материал - изоляционная фольга. Он состоит из слоев фольги и теплоизолятора. Фольга будет использоваться в качестве отражающего материала, который может сохранить до 90% тепла в сауне.

Лучшим материалом для изоляции дымохода является фольгированная изоляция.

Этот материал является экологически чистым, так как производится из толстой алюминиевой фольги. Материал устойчив к воздействию ультрафиолетовых лучей и высоких температур. Допустимые температуры варьируются от -65°C до +175°C. Он часто используется для обогрева кабелей и трубопроводов.

Этот материал часто используется для покрытия не только патрубков, но и стен и потолка паровых бань. Здание, отделанное изнутри фольгированной изоляцией, имеет тепловую конструкцию. Тепло не выходит наружу, поэтому здание сауны быстро нагревается и долго не остывает.

Довольно часто в саунах используются безопасные многослойные трубы. Конструкция похожа на конструкцию торта. Внутренняя часть изготовлена из нержавеющей стали, затем укладывается изоляционный материал, а внешняя часть изготовлена из оцинкованной стали. Эта конструкция может выполнять одновременно две функции: предотвращать накопление сажи внутри и ограничивать нагрев снаружи.

Если для строительства банной печи используется красный кирпич, этот метод изоляции не подходит. Необходимо предпринять следующие шаги:

1. Выход дымохода на потолочную конструкцию и через крышу должен быть изолирован от повышенных температур асбестовым листом. Для этого со всех сторон необходимо вырезать лист, размеры которого превышают размеры трубы примерно на 10-15 см. Конструкция прикручивается на место с помощью саморезов.
2. Внутренняя часть патрубка должна быть облицована листовым металлом. Нельзя использовать обычные железные листы, так как они могут ржаветь. Размеры листа должны быть такими же, как у асбестового листа.

Рекомендуется соорудить железный короб вокруг патрубка в месте его прохождения через потолок и заполнить его керамзитом. Толщина слоя составляет 5-10 см. Он будет удерживать тепло и защищать деревянные элементы от возгорания.

В соответствии с требованиями пожарной безопасности вокруг дымохода в радиусе 25 см не должно быть деревянных каркасов. Более сложной задачей является организация прохода дымохода между этажами. Важно обеспечить герметичность помещения сауны и не допустить, чтобы раскаленная труба нагревала деревянные части конструкции пола и внутреннюю обшивку.

Для этого необходимо использовать пламегаситель. Это необходимо для обеспечения пожаробезопасного прохода через потолок и стену и предотвращения возгорания облицовки потолка и стены. Перегородка может быть выполнена из железного воздуховода. Горизонтальный размер зависит от диаметра сэндвич-трубы, но минимальное значение составляет 40 см. Глубина должна быть на 7 см больше толщины потолочного перекрытия.

Важно учитывать следующие рекомендации по установке:

1. Уплотните стыки между воздуховодом и плитой перекрытия асбестовой плитой или базальтом.
2. Для крепления нижней части используются саморезы, но они должны быть теплоизолированы. Для этого в месте крепления необходимо сделать углубление диаметром под 2 самореза. В этом случае крепеж не будет соприкасаться с дном коробки.
3. Затем на винт следует надеть шайбу и кусок асбеста.
4. Крепеж вкручивается в углубление.

После установки отверстие необходимо заполнить теплоизоляционным материалом. Это следует делать в следующем порядке:

1. На дно наносится 20-миллиметровый слой глины.
2. Оставшееся пространство заполняется керамзитом.

Видео: обустройство пожаробезопасного прохода дымоотвода через потолок или стену

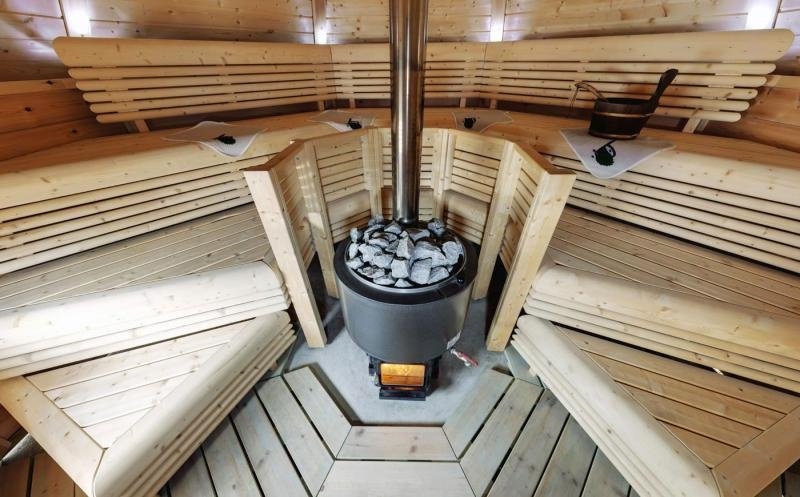

Построить дымоход для сауны несложно, но важно следовать инструкциям по установке и изоляции труб. Даже самая маленькая ошибка может стать причиной пожара в деревянных частях здания сауны.
