Схема обвязки бойлера косвенного нагрева + правила его установки и подключения

Для того чтобы обеспечить необходимое количество горячей воды в доме, используется дополнительное устройство - бойлер косвенного нагрева (БКН). Его использование можно считать одним из самых рациональных и экономически оправданных.

Давайте попробуем разобраться, какая схема обвязки косвенного бойлера наиболее эффективна и как подключить оборудование, чтобы избежать распространенных ошибок.

Выбор бойлера косвенного нагрева

Перед покупкой и подключением буферной емкости (также называемой БКН) необходимо знать конструктивные особенности наиболее популярных типов. Дело в том, что существует множество видов оборудования, в том числе комбинированные модели, которые работают одновременно на системы отопления и альтернативные источники энергии.

Мы рассмотрим традиционные котлы со змеевиком, которые используют горячую воду в качестве нагревателя.

Особенности конструкции и принцип работы

Что такое непрямой нагрев? Устройства с прямым нагревом работают за счет подключения к электричеству или газовой горелке, BKN имеют другой источник тепла. Вода нагревается путем подключения к водогрейному цилиндру, т.е. источником тепла является горячая вода (или ее заменитель).

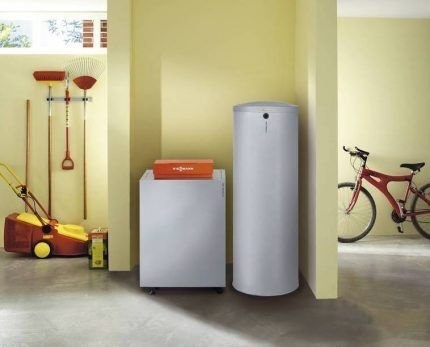

Внешне BCH напоминает стандартный водонагреватель - т.е. имеет бочкообразную форму, хотя современные модели более эргономичны. Для удобства использования и установки они имеют прямоугольную конфигурацию

Если мы посмотрим на новые модели от известных брендов, то увидим, что газовые котлы и котлы центрального отопления часто имеют одинаковый дизайн. Для экономии места их устанавливают рядом или один под другим.

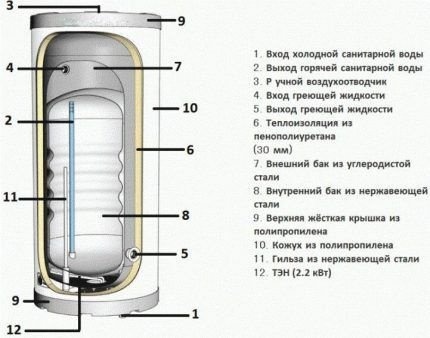

Основным нагревательным элементом является стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который находится внутри металлического бака, покрытого защитным слоем эмали. Чтобы вода не остывала слишком быстро, снаружи бак окружает слой теплоизоляции, а некоторые модели имеют кожух.

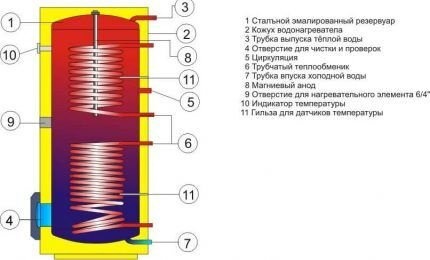

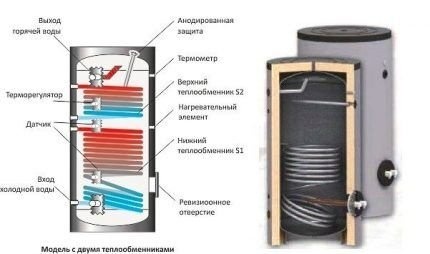

Если вы хотите, чтобы вода в бойлере быстро нагревалась, выбирайте модель с несколькими теплообменниками, а чтобы медленно остывала, выбирайте модель с хорошей изоляцией.

Важным элементом, которым сегодня оснащено большинство нагревательных приборов, является магниевый анод. Он защищает металлические части от коррозии, поэтому нагреватель служит гораздо дольше.

Предохранительный клапан и встроенный термостат обеспечивают защиту от высокого давления. Если резервуар не оборудован группой безопасности, она устанавливается отдельно во время монтажа трубопровода.

Бойлер косвенного нагрева подключается к трем различным коммуникационным системам: подключение холодной воды, подключение отопления и подключение горячей воды. Он не вырабатывает тепло сам; теплоноситель должен забираться из системы отопления, чтобы обеспечить постоянную подачу горячей воды в любое время суток. Однако, поскольку горячая вода не используется ночью, в системе должен быть установлен расширительный бак. При достижении необходимой температуры горячей воды срабатывает датчик, который отключает нагревательный элемент. Он поступает в котел только после того, как температура воды снизится до предельных значений Подключение котла к среде Работа нагревателя в тандеме с котлом Использование расширительного бака в трубопроводе Автоматизация косвенного нагревателя

Вода, циркулирующая в системе отопления, часто не превышает 65-70 °C. Многие сомневаются в его эффективности при использовании в качестве источника тепла для водонагревателя. В действительности, указанной температуры достаточно, так как скорость и величина теплопередачи в значительной степени зависит от (довольно большой) площади контакта между змеевиком и водой.

Как осуществляется процесс нагревания? Холодная вода для нагрева поступает через отдельное отверстие и заполняет всю емкость. Из котла вода также поступает в теплообменник, но уже нагретой. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, подходящую для принятия душа или мытья посуды.

Преимущества оборудования с управлением

Управляемость - это характеристика, которая влияет на установку всей системы водяного отопления. Существуют два типа RHU: простые (более дешевые) и те, которые имеют встроенные функции управления.

Контроль отопления обязателен, если основное отопительное устройство, например, газовый или твердотопливный котел, не имеет блока управления

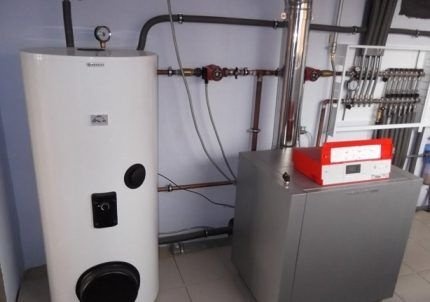

Управляемые модели отличаются наличием дополнительного датчика температуры и возможностью подачи/остановки потока воды в теплообменник. Эти устройства работают в автоматическом режиме.

Для ввода в эксплуатацию необходимо подключить следующие компоненты

• коллектор для распределения нагретой жидкости на выходе.
• вход/выход холодной воды в бак;
• вход/выход горячей воды из водонагревателя;

Затем вы можете запустить бойлер - вода начнет нагреваться.

Если котел работает в автоматическом режиме, нет необходимости управлять котлом. Однако лучше оснастить его датчиком температуры, так как в корпусе котла для него есть место.

Процесс подключения и соединения водонагревателя с косвенным нагревом может быть выполнен одним из следующих способов (см. описание ниже).

Как регулятор может влиять на температуру воды? Практически нет. Максимальное значение, которое может быть достигнуто при температуре на выходе, не превышает параметров охлаждающей среды в системе ГВС. Скорее всего, она будет на 1-2°C ниже.

Если требуется более интенсивный нагрев (это может произойти, если котел работает в низкотемпературном режиме), лучше выбрать модель со встроенным нагревательным элементом.

Такие устройства целесообразно приобретать вместе с твердотопливными котлами (вода остается горячей даже после остывания котла).

Разновидности устройств с дополнительными функциями

Баки с простым дизайном - это лишь часть предложения, представленного на рынке оборудования для нагрева воды. Существует множество моделей бойлеров, особенности которых очень полезны для интеграции в систему горячего водоснабжения.

Например, одно из назначений более дорогих моделей - хранить тепло. Если возможны отключения электроэнергии или слишком высокие ежедневные тарифы для потребителей, режим хранения будет очень полезен. Особенностью конструкции таких моделей является усиленная теплоизоляция и увеличенный объем бака (300 литров и более).

Рециркуляционный водонагреватель - еще один вариант, который доставляет горячую воду к точкам потребления в кратчайшие сроки. В отличие от обычной конструкции, эта имеет три подключения к системе горячего водоснабжения. Два из них подают горячую воду, а один - холодную. Вода подается с помощью насоса.

В случае модели с рециркуляцией можно сделать дополнительный полезный контур, например, для установки полотенцесушителя.

Менее популярными, чем устройства со змеевиком, являются модели типа "бак в баке". Бак с нагретой водой находится внутри, а нагревательный контур - снаружи.

Такой бак с подогревом нагревает воду быстрее, чем приборы с теплообменником, но и стоит дороже.

Размер бака и его значение

Цилиндрические и прямоугольные резервуары различаются по размерам. Их объем указывается в литрах: есть маленькие модели на 80-100 литров, но есть и большие, вмещающие до 1400-1500 литров. Размер зависит от потребностей семьи в горячей воде.

Размеры важны для установки. Для настенного монтажа подходят только легкие модели - до 200 литров, все остальные модели - отдельно стоящие. Как горизонтальные, так и вертикальные настенные устройства поставляются со специальными кронштейнами, а напольные - с ножками или небольшим основанием.

Трубы, необходимые для подключения воды и охлаждающей жидкости, обычно располагаются сзади и сверху устройства, чтобы легче было подсоединить бак к трубам. Некоторые модели имеют датчик температуры (реле) и сервисное отверстие на передней панели.

Прямоугольные устройства занимают меньше места, чем цилиндрические, благодаря близкому расположению к трубам.

Нюансы устройства обвязки

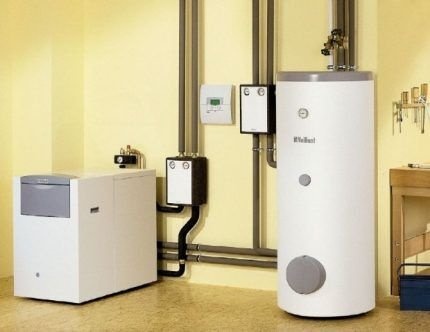

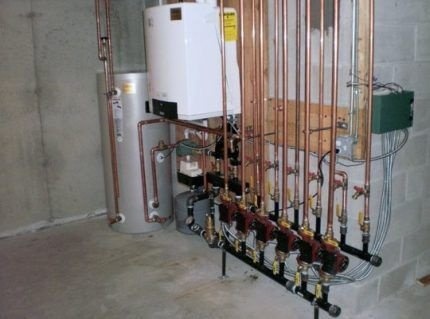

Монтаж и подключение труб проще, если бойлер устанавливается вместе с котлом, насосами и другими устройствами, входящими в систему горячего водоснабжения. Сложнее вписать дополнительное устройство в существующую сеть.

В любом случае, для правильной работы прибора необходимо соблюдать несколько правил:

• улучшить качество воды путем установки фильтров;
• оснастить каждый контур шаровым краном для простого и безопасного обслуживания оборудования (например, трехходового клапана, насоса или самого котла);
• Обеспечьте ровную поверхность для установки котла;
• Установите обратные клапаны на трубы водоснабжения для защиты от обратного потока;
• Выберите место установки как можно ближе к котлу;
• правильно расположите насос (или несколько насосов) - ось двигателя должна быть горизонтальной.
• Для защиты от теплового расширения на выходе нагретой воды должен быть установлен мембранный аккумулятор объемом не менее 1/10 объема BKN;

В целях безопасности не следует пытаться крепить тяжелое оборудование к гипсокартону или тонким деревянным перегородкам. Подходят бетонные и каменные стены. Кронштейны или другие виды опор крепятся с помощью скоб, анкеров или дюбелей.

Независимо от того, стоит ли устройство на полу или на стене, оно должно быть установлено выше уровня, на котором установлен бойлер, или, по возможности, на том же уровне. Стоящий котел может быть оснащен цоколем или устойчивым основанием высотой до 1 м.

При прокладке труб они должны быть направлены в сторону котла (даже если он спрятан сзади или за перегородкой). Не используйте ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и высоты подъема воды.

Для того чтобы накопительный водонагреватель косвенного нагрева работал должным образом, в системе трубопроводов должно присутствовать следующее функциональное оборудование:

Фотогалерея Фото с сайта Передовая техническая система должна быть оснащена насосами, которые подают санитарную горячую воду на краны и стимулируют поток теплоносителя через отопительную ветку, а также через водонагревательный контур котла Холодная вода из общего или автономного водопровода должна быть очищена сетчатым фильтром или системой фильтров, которые уничтожают известковые соли перед поступлением в котел. Фильтрация предотвращает образование минеральных отложений. После сетчатого фильтра или системы фильтрации воды необходимо установить редуктор давления. Однако это необходимо только в том случае, если давление на ответвлении превышает 6 бар Перед входом холодной воды в бойлер следует установить обратный клапан для предотвращения обратного потока Для обеспечения запаса отопительной воды для расширения, когда она не используется, в системе следует установить расширительный бак и предохранительный клапан Для предотвращения слишком высокой температуры воды, которая может вызвать ожог, в системе следует установить трехходовой смесительный клапан. Это позволит порционно смешивать холодную и горячую воду, в результате чего вода будет иметь необходимую для пользователя температуру. Для того чтобы в "тройнике" отопления санитарной воды теплоноситель из отопления поступал только тогда, когда это необходимо, установлен двухходовой термостат. Если потребление горячей воды в доме достаточно велико, рекомендуется приобрести бойлер с дополнительным проточным нагревателем или купить отдельное устройство и подключить его к трубе горячего водоснабжения. В случае нехватки воды вступает в действие мини-водонагреватель мгновенного действия и спасает ситуацию Циркуляционные и напорные насосы Грязевой фильтр для очистки входа холодной воды Регулятор давления воды Обратный клапан перед входом в бойлер Предохранительный клапан и мембранная камера Трехходовое смесительное устройство Двухходовой термостат для контура отопления Дополнительный проточный теплообменник

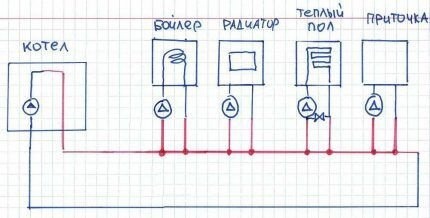

Принцип подключения с приоритетом

Перед установкой емкостного водонагревателя необходимо выбрать, будет ли установка производиться с приоритетом или без него. В первом случае, когда необходимо быстро подать большое количество горячей воды, весь объем теплоносителя прокачивается через змеевик ГВС, который нагревает воду гораздо быстрее.

Когда вода достигает необходимой температуры (измеряемой термостатом), можно направить ее поток на радиаторы.

Соединение без приоритета не пропускает весь объем теплоносителя, и котел обрабатывает только часть общего потока. При таком типе подключения для нагрева воды требуется больше времени.

Схема подключения без приоритета: К котлу подключен отдельный контур, поэтому отключить радиаторы (или другие отопительные приборы) невозможно.

Схема приоритета более эффективна, так как позволяет быстро нагреть необходимое количество воды без ущерба для отопления. Если выключить радиаторы на 30-50 минут, температура в помещении вряд ли понизится за это короткое время, и горячей воды будет достаточно.

Единственным условием для оснащения контура приоритетом является наличие мощного котла.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса устройства и системы отопления в доме. Необходимо правильно выбрать место установки, обращая внимание на расположение котла, врезки насоса и существующей проводки. Давайте рассмотрим, на что следует обратить внимание при установке отопительного прибора.

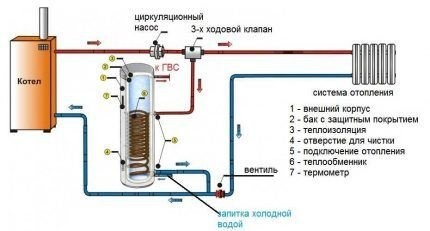

Вариант #1 – обвязка с трехходовым клапаном

Это одна из самых популярных схем, поскольку она предполагает параллельное подключение систем отопления и ГВС, оснащенных запорной арматурой. Циркуляционный насос должен быть установлен рядом с котлом, на подаче, а затем трехходовой клапан.

Это решение хорошо работает, когда используется несколько отопительных приборов, например, два разных котла.

Трехходовой клапан - это своего рода переключатель, который управляется термостатом. При понижении температуры включается автоматика, и поток теплоносителя из отопительного контура перенаправляется в БКН.

По сути, это система приоритета, которая обеспечивает быстрый нагрев воды в котле при полном отключении радиаторов на определенный период времени. Как только температура поднимается до заданного значения, трехходовой клапан перезапускается, и теплоноситель направляется обратно в систему отопления. Этот способ прокладки труб полезен для тех, кто использует котел постоянно.

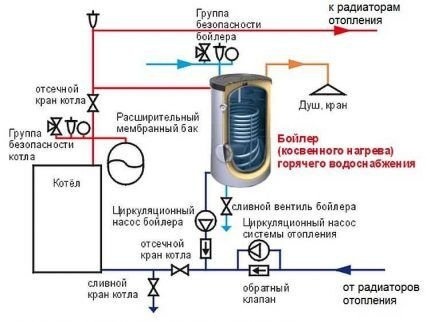

Вариант #2 – схема с двумя циркуляционными насосами

Если котел используется эпизодически (например, сезонно или по выходным) или если необходима вода более низкой температуры, чем в системе отопления, следует использовать схему с двумя циркуляционными насосами. Первый устанавливается на подающем трубопроводе непосредственно перед БКН, второй - на отопительном контуре.

Циркуляционный насос питается от термостата и поэтому начинает работать только тогда, когда температура опускается ниже требуемого уровня. Нагрев ускоряется при включении принудительной циркуляции.

В этой системе нет трехходового клапана, трубопровод оснащен простыми соединительными тройниками.

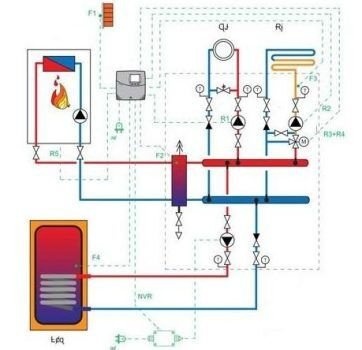

Вариант #3 – обвязка с гидравлической стрелкой

Это соединение используется для больших бойлеров (200 литров и более) и коллекторных систем отопления с большим количеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме с напольным отоплением в дополнение к многоконтурной радиаторной сети.

Гидравлический коллектор необходим для упрощения разводки системы отопления и избежания установки рециркуляционных насосов для каждого отопительного контура.

Установка гидравлического коллектора предотвращает тепловой удар, так как давление воды будет одинаковым для каждого контура. Самостоятельно выполнить трубопровод по этой схеме сложно, поэтому лучше обратиться к профессиональному монтажнику.

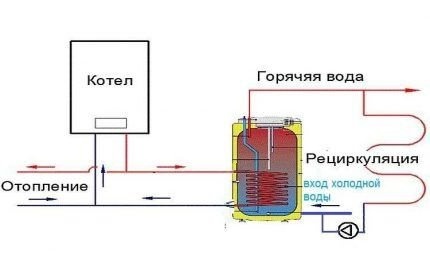

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда есть контур, требующий постоянной подачи горячей воды - например, радиатор для полотенец. Если он подключен к системе отопления, теплоноситель будет постоянно циркулировать, и сушилка будет работать и служить в качестве нагревательного прибора одновременно.

Использование рециркуляции имеет одно большое преимущество - вам не придется ждать, пока вода нагреется до нужной температуры, она всегда будет горячей.

Однако эта система имеет некоторые недостатки. Основным из них является увеличение расходов на топливо, поскольку требуется постоянный нагрев охлаждающей воды в контуре. Вторым недостатком является перемешивание воды в котле. Обычно горячая вода находится в верхней части и течет оттуда к точкам отвода, но здесь она смешивается с холодной водой, в результате чего температура на выходе немного ниже.

Некоторые модели котлов поставляются со встроенной рециркуляцией, т.е. с готовыми соединениями для полотенцесушителя. Однако более дешевым решением является покупка обычного бака, в котором для соединения используются тройники.

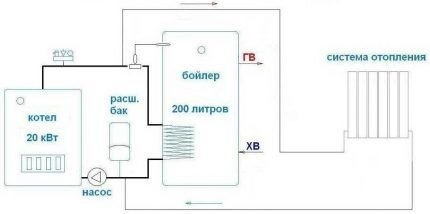

Вариант #5 – система с энергонезависимым котлом

Особенностью этой схемы является то, что котел устанавливается на более высоком уровне, чем бойлер и радиаторы. Предпочтительны настенные модели, которые можно подвесить на высоте 1 м от пола.

Напольные модели особенно сильно уступают настенным моделям по скорости и качеству нагрева. Температура воды значительно ниже (примерно такая же, как в обратном трубопроводе) и, соответственно, емкость накопителя горячей воды также ниже.

Этот энергонезависимый тип отопления основан на законах гравитации, поэтому хладагент будет циркулировать даже при отключении электроэнергии. Циркуляционные насосы могут быть подключены в нормальном режиме работы.

Ход подключения бойлера косвенного нагрева

После выбора схемы становится ясно, какое оборудование необходимо. Помимо основного оборудования, вам могут понадобиться вентили, шаровые краны, распределительные гребенки, клапаны (трехходовые или обратные).

Процедура:

• выберите режим нагрева;
• прикрутите краны с горячей (вверх) и холодной (вниз) водой;
• Выполните разводку, обозначив красным/синим цветом выходы горячей/холодной воды;
• подключить к электросети, установить термостат и автоматику;
• подготовьте место установки (на полу или стене);
• проверить соединение.
• установите тройник и клапан сброса давления, закрепив соединения герметиком;

Это общие рекомендации, необходимые для представления объема работ. При подключении конкретной модели следуйте инструкциям, прилагаемым к ней.

Выводы и полезное видео по теме

Следующие видеоролики помогут вам определить схему подключения и правильно установить устройство.

Общая информация о электрических схемах:

Практические советы по подключению устройств:

В следующем видеоролике показано, как правильно подключить бойлер:

Профессиональный обзор бойлера объемом 80 л:

Помимо установки и подключения косвенного водонагревателя, необходимо регулярное техническое обслуживание. Это включает в себя промывку внутренней части резервуара, удаление осадка и накипи и замену магниевого анода. Уход за прибором не требует больших усилий. Если трубопровод исправен, он не потребует быстрого ремонта, но если у вас возникли какие-либо проблемы с устройством, мы рекомендуем обратиться к специалисту.
