Русские печи с лежанкой своими руками: руководства по сооружению со схемами и порядовками

Автор: Татьяна Захарова Последнее обновление: апрель 2019 г.

Современные частные дома редко напоминают деревенские коттеджи прошлых лет, чаще им подходит другое название - коттедж. Но и сейчас многие владельцы усадеб, особенно иногородние, придерживаются традиций и считают русские печи для лоджий полезными и функциональными отопительно-варочными конструкциями.

Мы расскажем вам, что такое бревенчатая плита или бревенчатая кровать. Мы рассмотрим техническую сторону вопроса, вместе с вами разберемся в особенностях проекта. Самостоятельные мастера дома в представленной нами статье найдут подробное описание строительства со схемами и кладки.

Печь с лежанкой – русская классика

Невозможно представить себе российскую плиту без плиты - она как-то слишком компактна, современна и необычна. Но конструкция, на которой поселился Емеля, полностью соответствует представлению о классической русской дачной плите.

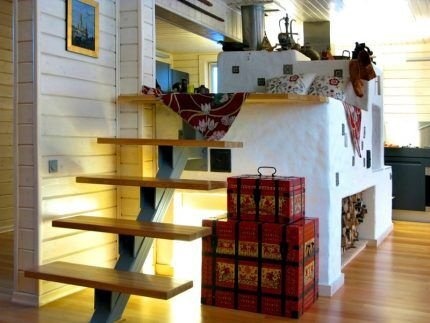

Сегодня большие и удобные конструкции, на которых можно "погреть кости", различаются по форме и дизайну. Вот несколько примеров, которые вы можете сделать сами, если захотите:

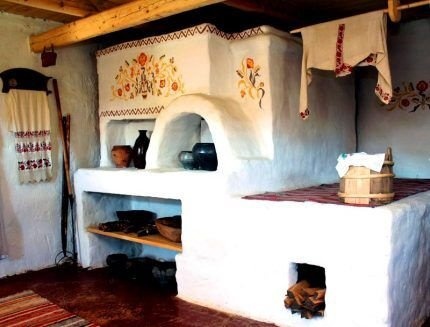

Фотогалерея Фото из Готовое строение покрывается штукатуркой и слоем побелки, которую сейчас все чаще заменяют специальной термостойкой белой краской Красный кирпич огнеупорен и не требует дополнительной облицовки - в сочетании с деревянными стенами он выглядит гармонично Если вы хотите стилизовать интерьер под старину, можно пустить белый фон на красивые растительные орнаменты.

Такое разнообразие декора продиктовано желанием хозяев украсить интерьер и придать ему неповторимый характер.

Краткое описание конструкции

Многие люди не знают, как правильно построить русскую кухню-лоджию, потому что не знают основных элементов или деталей кладки.

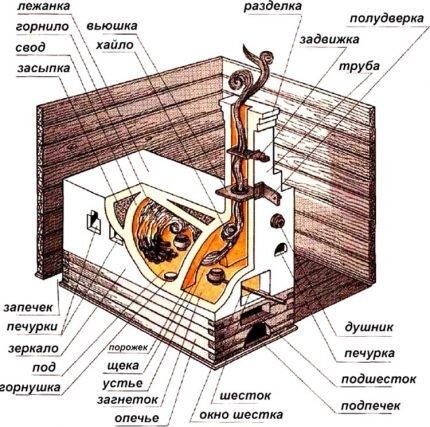

Основные элементы, которые должны присутствовать в любой конструкции. Названия частей могут отличаться в зависимости от региона (например, подпечка - подпечок)

Тигель - это основная, большая камера, которая используется как для хранения топлива, так и для выпечки пирогов. Верхняя часть тигля - свод - нагревается и передает тепло очагу.

Перед плитой находится небольшая зона хранения, где удобно размещать сковороды и кастрюли. Здесь же на лопатку укладываются дрова. Иногда под клёпкой имеется небольшое углубление, так называемый нижний паз.

Устье - это отверстие, ведущее в тигель.

Под - важная часть тигля, его нижняя плоскость, слегка наклоненная в сторону устья. Самая гладкая шлифованная поверхность печи.

Подпечье - ниша под плитой, которая используется для сушки поленьев, хранения больших сосудов, чурок, лопат, веников.

Печная труба - камера между тиглем и дымоходом, расположенная над посохом.

Печная труба - это заслонка, закрывающая дымоход после сгорания дров.

Нары - большая горизонтальная площадка для отдыха или сушки.

Самовар - отверстие, в которое когда-то вставлялась труба самовара.





Часто к большой плите прикрепляется меньшая конструкция с чугунной плитой. Его можно подогреть, чтобы приготовить обед летом.

Если вы хотите дополнительно обогреть дом или хозяйственные постройки (веранду), в корпус плиты встраивают котел и делают разводку к необходимым помещениям.

Плюсы и минусы сооружения

Русская печь имеет много преимуществ перед современными отопительными приборами, поэтому она до сих пор популярна, особенно в загородных домах, на дачах.

Преимущества конструкции:

• многофункциональность - отопление, приготовление пищи, отдых включены;
• низкая стоимость материалов и рабочей силы печника;
• благотворное влияние сухого тепла от кирпича на здоровье.
• требует внимания один раз в день;
• экономичность - если построить плиту со сложной конструкцией, то КПД достигает 70-80%;
• Некоторые модели могут отапливаться не только дровами, но и другими видами твердого топлива;

При соблюдении правил строительства безопасность гарантирована.





Кирпичные конструкции обычно служат не менее 30 лет. Строения, сделанные мастерами, живут гораздо дольше - 100 лет и более без капитального ремонта

Но есть и недостатки, из-за которых владельцы зданий отказываются от установки плиты. Топливо должно быть заготовлено заранее, высушено и вывезено. Современные электрические и твердотопливные котлы более эффективны, но занимают меньше места и не требуют постоянного обслуживания.

Российскую плиту можно установить только в отдельно стоящем доме, она не подходит для отопления многоквартирных домов, не говоря уже о многоэтажных зданиях.





Прежде чем рассчитать и собрать русскую печь с камином, необходимо определить ее размер и место расположения. Будьте готовы к тому, что конструкция будет занимать много места

Одним из недостатков является регулярная очистка плиты от золы и копоти.

Печь с лежанкой своими руками

Вот три примера кухонных плит ручной работы. Конечно, вам нужно будет изучить много тематической информации, научиться правильно делать расчеты, выполнять кладку.

Вариант 1 – с топчаном и щитком

Топчан - это низкая койка, на которую можно попасть прямо с пола. Это удобное решение, так как не нужно подниматься по лестнице, а на теплых кирпичах могут сидеть и дети, и пожилые люди.

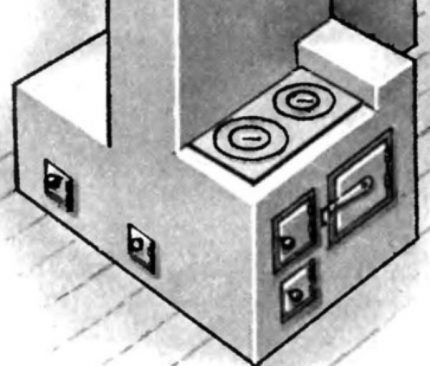

Он выполняет обе важные функции - нагрев и замену кухонного оборудования. Эквивалентом электрической плиты является чугунная двухконфорочная плита, размещенная над обоими топливными котелками.

Плиту можно использовать круглый год. Один из компонентов, летняя горка, используется не всегда, иногда отверстие просто заполняется. Главная горка, расположенная в дымоходе, короткая.

Чтобы ручка задвижки не выступала за пределы фасада, она "утоплена" в кладку, т.е. по краям сделано небольшое углубление для облегчения захвата.

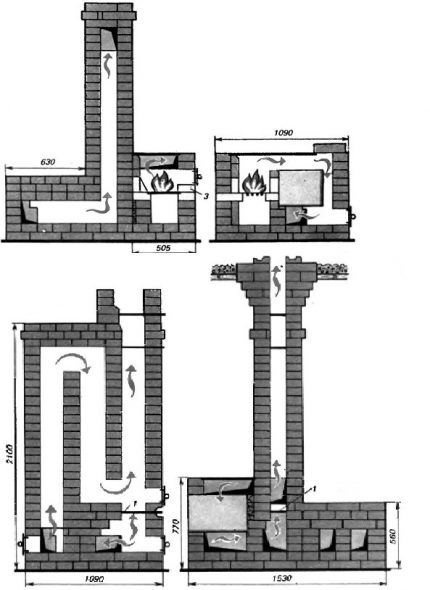

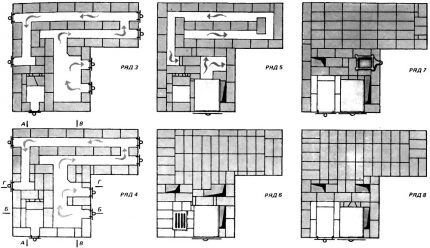

Вертикальные разрезы конструкции с размерами очага и перекрытия. Стрелками показано движение газов внутри конструкции - по трубе наружу и в районе нагревательной пластины

Варочная панель шириной 1,02 м расположена над плитой. Чтобы сохранить эти размеры, по краям варочной зоны сделаны кирпичные выступы. Можно увеличить количество дымоходов до 5, но в этом случае они должны быть перевернуты над плитой.

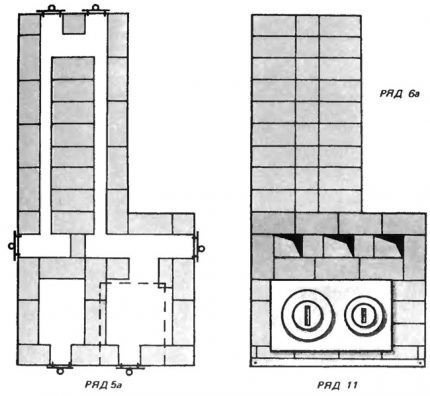

Существует два типа перекрытия (линии 5a и 6a на диаграмме). Во втором случае угол верхнего ряда усиливается металлическим уголком

Размер пуфика не имеет значения - его можно выбирать свободно, в зависимости от размеров комнаты и цели использования. Одно из решений - матрас на кирпичных столбах. Отверстия шириной 12 см между столбами позволяют теплу выходить наружу. Преимуществом такой конструкции является экономия материала, но недостатком - более быстрое охлаждение верхней части кровати.

Для повышения тепловой эффективности необходимо построить прочный фундамент. На деревянных потолках под газоходы укладывается теплозащита - асбестовая плита. Это уменьшает потери тепла на фундамент и предотвращает риск случайного возгорания.

Не считая материалов для фундамента и труб, вам понадобятся:

• 710*410 мм плита - 1 шт.
• кирпич из огнеупорной глины - 15 шт.
• Чугунная плита 750*500 мм - 1 шт.
• Ворота 210*120 мм - 1 шт.
• металлический люк - 140*140 мм - 7 шт.
• Решетка - 255*175 мм - 1 шт.
• Ящик для духовки 450*365*300 мм - 1 шт.
• Металлическая дверь 250*210 мм - 1 шт.
• Красный кирпич - 655 шт.

Кирпичная кладка банной печи выполнена традиционным способом с использованием песка и глиняного раствора. Кирпичная кладка располагается следующим образом:













Если печь работает на угле, нет необходимости использовать огнеупорные кирпичи для всей конструкции. Обычно это необходимо в тех частях очага, где предполагается разместить уголь. В этом случае очаг делают в виде воронки и располагают на 1 ряд ниже дверцы.

В случае угольного отопления 1 кирпич кладется напротив дверцы, а в случае дровяного отопления его просто убирают, чтобы пламя было ближе к плите.

Вы можете заранее позаботиться о ремонте и выложить очаг кирпичами, уложенными на ребро. Теплоотдачу можно увеличить, увеличив толщину стенок с 12 см до 19 см.

Вариант 2 – классическая печь с лежанкой

Размеры конструкции варьируются, но обычно плита строилась для деревенского помещения размером 1,5*2 м. Высота камина составляла 0,45 м над уровнем пола, а очаг располагался почти под потолком на высоте 1,8 м.

Плита располагалась на высоте стола, т.е. примерно 0,7-0,8 м над полом, для удобства работы (приготовления пищи, выпечки хлеба).

Плита была разработана для обогрева помещения площадью 30 м² и имеет следующие характеристики отопления

• Тепловая мощность при 2 каминах - 3000 ккал/ч.
• теплотворная способность при 1 обжиге - 2100 ккал/ч;

Если конструкция плиты планировалась массивной, громоздкой, то и фундамент делался соответствующий. Для его строительства использовались крупные камни, обломки кирпичей, обработанные сосновые или дубовые бревна.

Автономия - одно из главных условий для создания фундамента. Он всегда строится отдельно от фундамента дома, а все элементы изолируются асбестовыми прокладками или листами для предотвращения пожара.

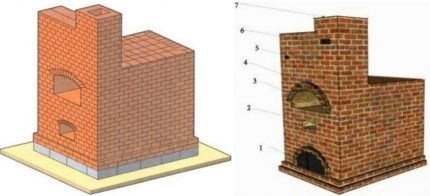

Конструкция плиты с камином не отличается от обычной российской плиты и состоит из следующих частей: 1 - подпечек; 2 - поджесток; 3 - столб; 4 - крыша; 5 - самоварник; 6 - задвижка; 7 - дымоход

Вы можете построить его сами или поручить это дело опытным мастерам. Во втором случае самая простая конструкция будет стоить от 150 тысяч рублей. Эксклюзивные версии с дополнительными элементами или сложной облицовкой будут стоить дороже.

Вы не сможете сэкономить, сделав это самостоятельно - вам все равно придется обращаться к специалистам и работать под руководством опытного печника-каменщика. Любой монтаж отопления - это всегда опасный объект, поэтому лучше воспользоваться помощью профессионалов и сделать все по правилам.

Основой печки является прочный фундамент, для которого лучше использовать высококачественный материал, чтобы избежать оседания и растрескивания. Перед устройством фундамента в предварительно подготовленную траншею следует уложить двойной слой изоляционного материала.

Традиционно фундаменты закладывались ниже уровня промерзания грунта и ни в коем случае не соединялись с фундаментом дома.

Для строительства вам понадобятся:

• 130*130 мм самоварник;
• песок - не менее 70 ведер
• амортизатор 430*340 мм.
• демпфер - 300*150 мм;
• красный кирпич - около 1,4-1,6 тыс. штук, в зависимости от размера камина
• глины - не менее 60 ведер;

Если вы хотите усовершенствовать конструкцию, вы можете использовать дополнительные элементы.

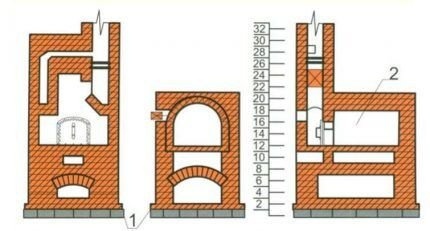

Поперечное сечение банной плиты с рядами: 1 - гидроизоляция под фундаментом; 2 - камера с полом, который заполняется речным песком, гравием и битым стеклом

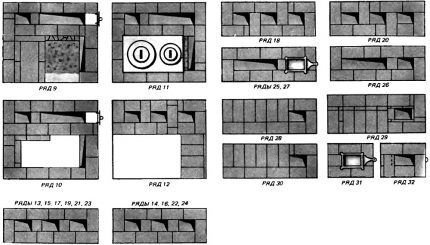

Существует множество способов строительства камина и очага - вот один из самых простых:

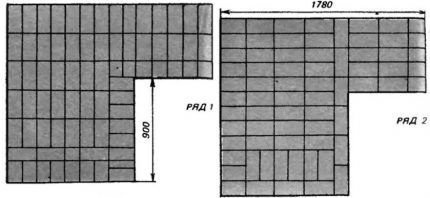

Ряд 1 - кирпичи укладываются сплошным слоем с фундаментным раствором.

Ряды 2,3,4 расположены в соответствии с типом колодца, и не забудьте о дополнительном месте для аксессуаров духовки - под плитой. Система прудов активно используется.

Ряды 5-6 - с этого уровня строится арка. Для возведения кладки изготавливается опалубка и отдельно подготавливаются опорные высоты для кирпичей.

Ряды 7-8 образуют свод, который закрывается в восьмом ряду также с помощью техники совместной резки.

Ряды 9-10 строятся из 1 кирпича.

Ряд 11 - последний ряд для холодной печи. Колодец засыпан с небольшим уклоном.

В ряду 12 нижние слои укладываются с использованием специальных нижних кирпичей. Стыки не заделываются и засыпаются песком, а затем вся поверхность шлифуется.

Ряды 13-16 используются для кладки очага - большой части печи. Стены построены из ¾ кирпича, высота - 190 мм. Для изготовления замков кирпичи обрезаются под углом 45°. Стыки склеиваются без связывания материала.

17 ряд - устье и задняя стенка готовы. Постройте каркас для возведения свода варочной камеры. Пятки бреют, а кирпичи укладывают боком. После готовности возводится свод варочной камеры.

Ряд 18 - постройте стену. Пространство между боковыми частями и пекарной камерой заполняется засыпкой из глины, песка или битого кирпича.

19-й ряд является полусферическим и закрывает отверстие над полюсом.

20-й ряд - выравнивает стенки конструкции и уменьшает отверстие над столбом. Поперечное отверстие делается ровно и без ступенек - для этого срезаются углы. Перекрытие сделано под канал для самовара.

21-й ряд такой же, как и 19-й.

Ряд 22 - завершает кладку свода. Сбрейте древесину, чтобы газы свободно проходили внутрь дымохода. Камера сажи закладывается.

23-32 ряды - строительство дымохода. Установите задвижку и завершите строительство дымохода (2 кирпича 260*260 мм).

Затем укладывается канал. Для установки заслонки вам понадобится уголок толщиной 3 мм и размерами 25*25 мм. Его можно заменить полосой или листом. Чтобы облегчить использование заслонки, к ней приварены 1-2 ручки.

Заслонку рекомендуется изготавливать из листового металла - кровельного листа. Его форма должна соответствовать отверстию посоха, ведущего к очагу.

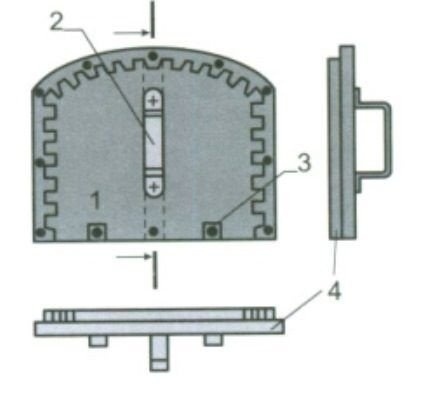

Конструктивная схема затвора: 1 - листовой металл; 2 - сварной стальной кронштейн; 3 - стальные "ножки" для устойчивости; 4 - монтажная рама из уголков 25 * 25 мм

Каркас изготавливается из сборных конструкций, затем устанавливается в стену устья, закрепляется раствором или анкерами. Она служит опалубкой при строительстве арки.

Вариант 3 – фотогалерея самостоятельного строительства

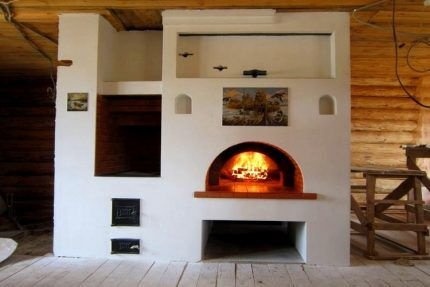

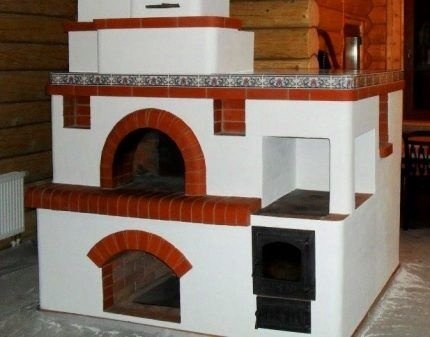

Для отопления большого дома лучшим решением будет плита с варочной панелью, камином, очагом и двумя топливниками.





Благодаря своей компактной, кубической форме конструкция занимает минимум места и может быть установлена как в центре дома, так и в углу или на стене.

Воздушные каналы расположены под жарочным шкафом, который способствует рассеиванию тепла и находится на плите. Толщина задней стенки составляет 28 см, из которых 12,5 мм приходится на песчаную засыпку.

Раствор представляет собой смесь (местной) глины, которую сначала необходимо замочить и процедить. Песок также должен быть просеян, чтобы исключить мусор и крупные включения. Основным кладочным материалом является красный кирпич, который сначала необходимо тщательно отобрать, а затем замочить в воде. Процесс долгий и утомительный, но результат превосходный.

Для резки кирпичей вам может понадобиться плиткорез или специальный станок для мокрой резки.

Для снижения теплопотерь на дымоход устанавливается дефлектор. Гипсовая штукатурка для отделки не удерживает тепло. Плита была высушена в течение 10 дней.

Первые шаги:

Фотогалерея Фото из Самую "грязную" работу лучше выполнять на улице, на специально построенных лесах Все бочки, ведра и другие емкости для замачивания кирпича или приготовления раствора лучше держать в одном месте, рядом с объектом строительства Замачивать кирпичи можно в старой ванне, а готовить раствор - в широкой емкости или на специальном поддоне Каждый кирпич нужно проверить на прочность, чтобы исключить трещины и сколы, а затем отправить в ванну с водой для замачивания Место резки кирпича Место работы в

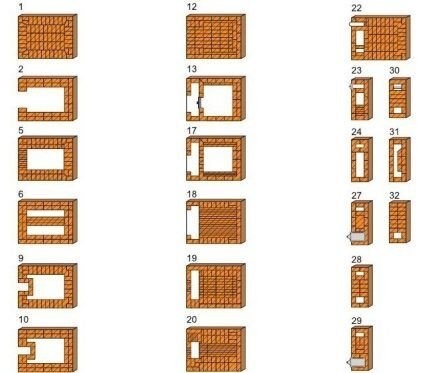

Автор не приводит схему этой банной печи, но есть фотографии различных типов кирпичной кладки и видов компонентов печи. Вот пошаговый рисунок с рекомендациями каменщика.

Фотогалерея Фундамент закладывается на выровненной площадке, прокладывается утеплителем и переходит на уровень отделки пола, где кладка с первых рядов основания и первого уровня отвечает за устойчивость громоздкой конструкции, поэтому при особом подходе к выбору материала - кирпича Один из вариантов монтажа - "в кирпич". На станке вырезаются небольшие пазы, в которые сначала вставляется дверная коробка, а затем закрепляется раствором Шестой ряд ведет к возведению основания в виде полноценной летней печи с отопительной плитой. Чугунная дверь служит дополнительным украшением конструкции Существуют различные способы установки двери. Самое главное - прочно закрепить раму, чтобы впоследствии она не деформировалась Плохой раствор или некачественный кирпич могут со временем деформировать углы. Лучше предотвратить это, укрепив раму металлической сеткой. Для придания жесткости каркасу можно использовать металлический уголок Печные камеры и варочная зона должны быть разделены жестким перекрытием, для чего также следует использовать металлические элементы Строительство фундамента и первого уровня Начальные этапы требуют точности Установка прочистной дверцы Строительство печи с плитой Укрепление дверцы в кирпичной кладке Усиление швов и углов Формирование секции печи Формирование перекрытия между секциями

Вы можете экспериментировать с различными секциями плиты и изменять их по своему усмотрению. Самое главное - не менять ключевые детали или порядок укладки.

Фотогалерея Фото с Фото с Фото с Пространство внизу печи не обязательно заполнять кирпичами, оно также может пригодиться для хранения дров, кухонных принадлежностей, посуды Часть поддона, примыкающая к задней стене, приподнята на несколько градусов, чтобы было удобнее работать с поленьями и посудой, Если плита состоит из нескольких частей, лучше строить их синхронно - то есть обе Чтобы избежать ошибок в количестве кирпичей и получить правильную форму, лучше оценить правильное количество кирпичей на глаз. Преимущества опалубки - надежный свод, гладкие и ровные стены и идеальная форма рабочей камеры Очаг - это функциональное и полезное пространство Формирование очага рабочей камеры Принципы формирования очага Параллельно по ширине Формирование свода Выбор и расчет кирпича Укладка деревянного каркаса Результат кладки кирпича с деревянным каркасом

Каждый этап строительства требует разного количества времени - одни детали возводятся быстро, другим необходимо просохнуть. Если кирпичная кладка испортится, лучше сразу переделать ее, чем потом разбирать всю кухню.

Фотогалерея Отвес и спиртовой уровень помогут выровнять стены и углы, правильно расположить двери, сформировать дымоход и трубу Чтобы проверить прочность свода, можно просто встать на него ногами. Если кирпичи не сдвигаются с места - материал подготовлен правильно и все работы выполнены качественно Стены и перекрытия традиционно армируются металлическими стальными элементами - стяжками, уголками, профилями Оставшийся раствор может деформировать ровную кладку и впоследствии повлиять на общую эффективность плиты, поэтому его следует удалить Для забивания и подгонки в конструкцию кладки используйте молоток - деревянный или металлический К сооружению дымохода нужно отнестись серьезно, так как он отвечает за удаление угарного газа. Она не должна иметь трещин, впадин и других отверстий Строительство плиты не представляет сложности, так как представляет собой сплошную горизонтальную плоскость без декоративных и других элементов Перед побелкой плиты необходимо несколько раз просверлить отверстия, чтобы все элементы "встали" на место, т.е. конструкция приобрела законченный вид и не подлежала последующим изменениям Использование строительного уровня Надежные конструктивные элементы Металлические арматурные ленты Удаление излишков раствора из кладки Забивание кирпичей Формирование дымохода и трубы

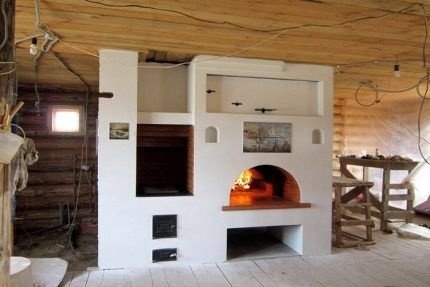

После завершения кладочных работ для русской кухни с камином остается последний этап - внешняя отделка. Традиционный способ декорирования - оштукатуривание плиты гипсовой смесью, которую затем выравнивают и сушат или украшают росписью, плиткой и т.д.





Декоративные работы по отделке банной плиты завершены. Вы можете обновить комнату, в которой теперь тепло благодаря нагревательному элементу.

Как видите, некоторые знания основ кухонной техники и инженерные навыки могут привести к замечательным результатам - построить кухонную плиту своими руками. Кстати, сооружение было возведено одним человеком.

Выводы и полезное видео по теме

Как построить плиту с камином и очагом:

Обзор традиционных кухонных плит:

Обзор печи Кузнецова с очагом:

Наличие бревенчатой лежанки в русской печи не говорит о сложности ее конструкции, поэтому можно заняться строительством полезного и даже модного сооружения самостоятельно. Однако обязательно тщательно ознакомьтесь с темой, вникните в нюансы кладки и воспользуйтесь помощью специалиста - опытного мастера-печника.

Хотите поговорить о том, как построить русскую печь в своем загородном доме или коттедже? Знаете ли вы технологические детали, которые будут полезны для посетителей сайта? Пожалуйста, не стесняйтесь оставлять комментарии в поле ниже, задавать вопросы и размещать фотографии, относящиеся к теме статьи.
