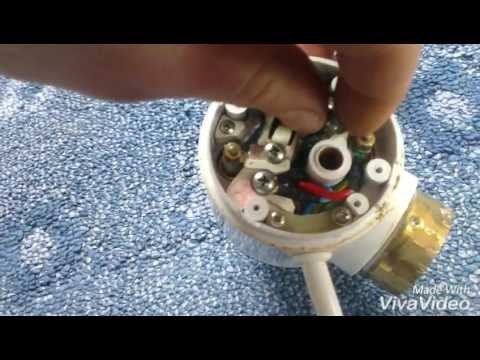

Ремонт проточного водонагревателя своими руками

Установка проточного водонагревателя своими руками АЗБУКА РЕМОНТА от А до Я

Наступило время летних отключений горячей воды. И хотя с каждым годом срок, в течение которого приходится жить без горячей воды, становится все короче, даже 10 дней неудобств - это большой срок, чтобы задуматься об альтернативных способах получения горячей воды.

В статье "Выбор водонагревателя: водонагреватель мгновенного действия или накопительный" подробно рассматриваются два основных типа водонагревателей - водонагреватели мгновенного действия и накопительные водонагреватели.

Накопительный водонагреватель - это хороший и экономичный выбор, если вам нужно постоянно подогревать воду.

Водонагреватель необходим для сельских домов и вилл, в которых нет водопровода. Но стоимость таких обогревателей достаточно высока, они требуют довольно много места для размещения и повышенных требований к электропроводке.

Обратите внимание

Поэтому, когда речь идет о том, как пережить несколько недель с относительным комфортом, идеальным решением является проточный водонагреватель.

И, пожалуй, самым главным его преимуществом является простота установки, с которой может справиться любой человек, обладающий лишь самыми общими знаниями в области электрики и сантехники.

ВНИМАНИЕ: если хотя бы некоторые моменты, касающиеся установки водонагревателя, вам непонятны, НЕ устанавливайте электрический водонагреватель во избежание поражения электрическим током! Обязательно соблюдайте правила безопасности при монтаже и дальнейшей эксплуатации!

Что вам понадобится для установки

• Водяной ключ
• Подключенный к смесителю душевой шланг с отсоединенной душевой лейкой
• Плоскогубцы
• Штифты и винты
• Одножильный однопроволочный медный провод с сечением, подходящим для электрической мощности нагревателя
• Отвертка или электрическая отвертка
• Фумигационная лента
• Сверло по бетону, соответствующее размеру дюбеля
• Электрическая дрель для сверления отверстий в бетоне
• Водонагреватель мгновенного действия

В случае стационарной установки:

• Вентильный кран для перекрытия воды на входе в блок
• Тройник для подключения сетевой воды к водонагревателю
• Гибкий шланг подходящей длины от водопровода до водонагревателя

или

• Монтажный комплект из металла и пластика (необходимая длина трубы и компрессионные фитинги)

Подготовка электроводонагревателя к установке

Итак, нагреватель выбран, распакован и готов к установке. Существует довольно много устройств такого типа, и они могут значительно отличаться по форме и дизайну. Но внутри все они устроены более или менее одинаково.

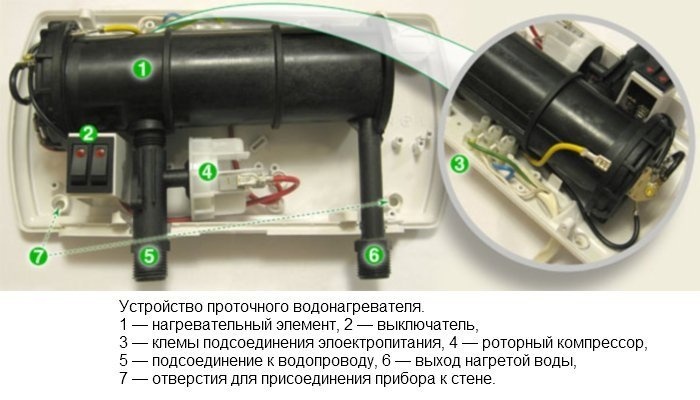

Строительство водонагревателя мгновенного действия.
1 - нагревательный элемент, 2 - выключатель, 3 - клеммы для подключения питания, 4 - роторный компрессор, 5 - подключение к водопроводной сети, 6 - выход нагретой воды, 7 - отверстия для подключения прибора к стене.

Каждый водонагреватель мгновенного действия состоит из собственно нагревательного элемента (запаянного со всех сторон цилиндра, от которого отходят два отрезка трубы с ? " (дюйм) и три клеммы для подключения несущего, нейтрального и заземляющего проводника соответственно), выключатель или переключатель включения/выключения и корпус.

В зависимости от модели водонагреватель может быть оснащен ступенчатым или шаговым регулятором нагрева, световым индикатором включения и датчиком для защиты от перегрева или отключения воды.

Отметьте места сверления на стене, где будет крепиться нагреватель, и сделайте необходимое количество отверстий. Вставьте дюбели в отверстия. Теперь можно приступать к установке радиатора.

Установка водонагревателя

Устройство может быть подключено двумя способами:

1. использование душевого шланга таким образом, что он отсоединяется сразу после получения горячей воды. В этом случае переключение между смесителем и водонагревателем осуществляется с помощью ручки смесителя. Когда ручка находится в положении "душ", вода течет из водонагревателя, а в другом положении - из крана, как обычно.

2. устанавливается в системе водоснабжения квартиры. В этом случае требуется отдельный клапан на входе воды в водонагреватель. Давайте рассмотрим этот метод подробнее.

Перекройте подачу холодной воды, прикрутите переходник ответвления в нужном месте с помощью фумигационной ленты.

Важно

Подключите электрический кабель в соответствии с инструкциями по установке нагревателя; другой конец кабеля подключите к электрической розетке, например, к стиральной машине. Потребляемая мощность радиатора не должна превышать мощность электропроводки в квартире. В противном случае, при включении нагревателя на полную мощность, предохранитель или автоматический выключатель перегорит.

Прикрутите нагреватель к стене, используя предварительно подготовленные отверстия для шпилек. Теперь подключите нагреватель к системе водоснабжения.

Установите клапан на впускной трубе прибора и подсоедините к нему гибкий шланг или металлокерамическую трубу, в зависимости от выбранной системы подключения. Подсоедините шланг или трубы к подготовленному адаптеру, и система готова к использованию. Более подробную информацию о подключении воды можно найти в статье "Обустройство системы водоснабжения с использованием металлопластиковых труб".

Подключите смеситель для крана и/или душа, поставляемый в комплекте с нагревателем, и можно приступать к тестированию устройства. Включите легкий напор воды, включите питание нагревателя. Примерно через 10-15 секунд из крана потечет теплая или, если устройство достаточно мощное, горячая вода.

Давление и теплоту воды можно регулировать с помощью клапана - если давление увеличить, вода будет более холодной. Следует отметить, что в аппарате мощностью 3,5 кВт в принципе невозможно получить горячую воду качества ошпаривания. При разном давлении воды температура будет варьироваться от слегка теплой до почти горячей.

Покупка меньшего прибора имеет смысл только в том случае, если в квартире установлена старая электрическая система, которая не выдерживает даже 3,5 кВт.

Если нагреватель расположен вдали от раковины, подсоедините кран с помощью гибкого шланга и закрепите его на дополнительном кронштейне у раковины, где дополнительный кран не будет мешать.

Если вы довольны соединением, трубы можно спрятать за стеновыми панелями. Теперь вы можете наслаждаться теплым душем круглый год, не беспокоясь о прорывах водопровода.

Совет:

Краткий заключительный комментарий: Водонагреватель нагревает воду не до определенной температуры, а до температуры, скажем, 20 градусов. Таким образом, температура воды после нагрева будет различаться зимой и летом - от слегка теплой зимой до довольно горячей летом.

Источник: http://azbuka-remont.ru/ustanovka-protochnogo-vodonagrevatelya/

Ремонт водонагревателя своими руками

По оценкам BusinesStat, сегодня в России используется около 22 миллионов бытовых водонагревателей, а к 2014 году их будет почти 25 миллионов.

Это довольно много, не так ли? Многие из этих водонагревателей служат уже не первый год, и рано или поздно их владельцам потребуется ремонт.

Что делать в таком случае? Вызвать мастера сервисного центра? Это, вероятно, самый простой и самый дорогой способ.

Можно пойти другим путем, то есть отремонтировать нагреватель своими руками. Как это сделать? Это не так сложно, как кажется на первый взгляд, внимательно ознакомьтесь с назначением основных компонентов, вооружитесь необходимыми инструментами и, как рекомендовано в статье, приступайте к ремонту.

Давайте рассмотрим основные компоненты электрических водонагревателей, как емкостных, так и мгновенных. Сразу оговоримся, что мы не будем, однако, ремонтировать газовый водонагреватель - цена ошибки может быть очень высокой. Поэтому ремонт газовых котлов лучше доверить авторизованным службам.

Читайте также: Состав таблеток для посудомоечных машин

Так, если мы хотим, например, отремонтировать накопительный водонагреватель Ariston, нам необходимо знать его основные компоненты. В этом вам поможет изображение выше, где все компоненты отмечены и названы. Чтобы отремонтировать водонагреватель Термекс своими руками, рассмотрим их назначение в бойлере более подробно:

Термостат или датчик, который сообщает нам температуру воды в баке, он служит больше для удобства пользования прибором, так как всегда легко определить, сколько у нас горячей воды, с помощью стрелки. Он может быть выполнен в виде шкалы со стрелкой или в виде цифрового индикатора. Разницы нет, это дело вкуса.

Обратите внимание

Если эта часть выйдет из строя, котел будет продолжать работать как прежде. Только при этом мы не сможем определить температуру воды.
Теплоизоляция, ее функцию можно узнать уже по названию - она поддерживает температуру нагретой воды. Это не может быть неудачей, поэтому мы не будем заострять на этом внимание.
Труба для отвода горячей воды.

В этом нет никакой проблемы, даже если водонагреватель не обслуживается, он вряд ли засорится. Его верхний входной край довольно высокий.
Внешний корпус может быть как пластиковым, так и металлическим. Жилье также может сочетать в себе элементы обоих типов.

Корпус может быть поврежден только преднамеренно или в результате падения котла.
Внутренняя емкость изготовлена из нержавеющей стали. Его толщина составляет 1 - 2 мм, т.е. он довольно тонкий. Основной причиной отказа является электрическая коррозия. Если бак качественный, обслуживание с заменой магниевого анода регулярное, он обычно служит долго и не вызывает никаких нареканий.

Нагревательный элемент - это нагреватель, и от его мощности зависит, как быстро нагреется вода в баке. По ряду причин (длительная эксплуатация, электрическая коррозия) этот элемент быстрее всего выходит из строя и требует ремонта водонагревателя.
Магниевый анод, расположенный рядом с нагревательным элементом. Его основная функция - защита бака и нагревательного элемента от коррозии.

Он требует периодической замены; если это делать регулярно, котел прослужит гораздо дольше.
Труба подачи холодной воды, также в этом случае, не вызывает никаких проблем.
Термостат позволяет автоматизировать нагрев воды. Существует три типа термостатов, которые используются в бытовых водонагревателях: стержневой термостат, капиллярный термостат и электронный термостат.

Принцип их работы, несмотря на разные конструкции, одинаков. Термостат определяет температуру воды и включает или выключает термостат, который своими контактами замыкает или размыкает цепь. Пользователь может установить температуру вручную с помощью ручки или кнопки.

Обычно используются два термостата, один из которых регулирует нагрев воды, а другой контролирует правильность работы первого термостата. В более дорогих водонагревателях используются три термостата, третий из которых управляет работой нагревательного элемента. В случае неисправности этот элемент необходимо заменить.

Изоляционные прокладки не обозначены на чертеже, но, тем не менее, они являются очень важной частью конструкции. Он выполняет две функции: герметизация и электрическая защита. Он находится на соединении между накопительным баком и фланцем, где расположены нагревательные элементы и анод. Его следует заменять после каждого осмотра или ремонта нагревателя для обеспечения бесперебойной работы.

Важно

Кроме того, некоторые водонагреватели оснащены электронными системами контроля и управления. Если они выйдут из строя, нагреватель не будет работать, но для их ремонта необходимы хотя бы базовые знания электроники.

Если они присутствуют, то в большинстве случаев ремонт водонагревателя Ariston можно выполнить своими руками.

Описание работы электронной системы и методов ремонта не входит в планы этой статьи, возможно, в ближайшем будущем мы займемся и этим.

Принципиальная схема "обычного" водонагревателя

Если проблема заключается в электронной плате, ее можно обойти, и котел будет работать. На схеме видно, что плата подключена параллельно источнику питания к нагревательным элементам. Если вы хотите и имеете базовое понимание электротехники, вы можете отключить его и подключить цепь, как в обычных водонагревателях. Однако если вы не обладаете этими навыками или сомневаетесь в успехе своей идеи, не начинайте экспериментировать.

Электрическая схема электрического пластинчатого водонагревателя обозначена цифрой 6.

Другие маркировки: 1 - термостат управления; 2 - термостат управления; 3 - индикатор включения нагревателя, лампочка, которая загорается при включении нагрева воды; 4 - нагревательный элемент; 5 - заземление.

Конструкция водонагревателей мгновенного действия практически идентична описанной выше. Основное отличие - отсутствие накопительного бака и более мощные нагревательные элементы. Поэтому мы не будем разбираться с узлами водонагревателей мгновенного действия и не будем их повторять.

Ремонт нагревательных элементов

Ремонт нагревательных элементов для водонагревателей REAL

Водонагреватель включен, но индикатор работы нагревательного элемента не горит и вода не нагревается? Процедура определения ущерба выглядит следующим образом:

Возьмите комбинированный измерительный прибор (тестер), установите шкалу измерения давления в диапазоне 220 - 250 В и измерьте на клеммах кабельного соединения и термостата, если давление в норме, то измерьте потенциал непосредственно на клеммах ТЭН.

Совет:

Если напряжение на клеммах нагревателя в норме, вероятно, поврежден сам нагревательный элемент.

Отключаем наш водонагреватель от сети и устанавливаем тестер на шкалу измерения сопротивления (Ом), отсоединяем наш ТЭН от термостата (в большинстве моделей довольно простая процедура - снимаем клеммы с проводами так, чтобы клеммы ТЭНа были "голыми").

Измерьте сопротивление на контактах нагревательного элемента, точность нам не важна, это не обмотка двигателя. Если элемент исправен, прибор покажет нам заданное значение сопротивления. Более подробно о том, как заменить нагревательный элемент в водонагревателе, читайте в статье на нашем сайте.

Процедура определения неисправности нагревательного элемента одинакова для всех типов водонагревателей, как мгновенного, так и накопительного типа.

Термостат и неисправность термостата
Признаком неисправности термостата и терморегулятора является то, что нагревательный элемент не включается при подаче напряжения, а управляющий термостат отключается. Для проверки работоспособности термостата нам придется его снять, как - можно узнать из статьи, описывающей порядок установки и ремонта водонагревателей, она есть на сайте.

Итак, термостат был удален. Возьмите прибор, поместите его на измеритель сопротивления (Ом). Установите ручку управления в положение Max и измерьте температуру на контактах термостата (вход/выход). Если наш тестер не отвечает - компонент неисправен и не подлежит ремонту. Вам придется приобрести его аналог и установить его.

Если управляющий термостат сработал, процедура определения неисправности следующая. Установите снятый термостат в положение Min и закрепите щуп на контактах, если вы не один - попросите кого-нибудь подержать его. Возьмите зажигалку и нагрейте колбу/стержень термостата.

Если он работает, то картина будет следующей: термостат сработает и разомкнет цепь, сопротивление на контактах должно уйти в бесконечность, то есть как будто контакты устройства разошлись в стороны. Если этого не происходит - термостат сдается в утиль, мы идем покупать новый, потому что он не подлежит ремонту.

Элемент не подлежит ремонту.

Другие виды неисправностей электрических водонагревателей

Обратите внимание

Наиболее распространенной неисправностью, помимо электрических компонентов котла, является утечка. Здесь может быть две причины:

утечка из резервуара;
утечка из-под крепежного фланца нагревательного элемента.

Причинами протечки резервуара могут быть: отсутствие заземления (что ускоряет электрическую коррозию), отсутствие надлежащего обслуживания, естественный износ.

Ремонт бака невозможен по следующим причинам:

внешний корпус и бак практически неразделимы, демонтаж без повреждения корпуса практически невозможен;
Внутренний бак обычно изготавливается из нержавеющей стали толщиной 1 - 2 мм или в более дорогих моделях из меди, в редких случаях - из пластика. С последним мало что можно сделать. С медным баком еще можно манипулировать и паять, но, как правило, такие баки очень долговечны благодаря повышенной устойчивости к коррозии. Сварить такую тонкую нержавеющую сталь в домашних условиях можно сказать нереально, поэтому не тратьте время и силы.
Кроме того, современное покрытие баков в водонагревателях - это стеклоэмаль, которая повреждается при сварке. Его невозможно отремонтировать в домашних условиях, а значит, протечки неизбежны в ближайшем будущем.

Единственным выходом из этой ситуации является замена внутреннего бака на новый, если ваша модель допускает такую замену и, тем более, если вы можете найти аналог. Но проще было бы купить новый водонагреватель.

​

Если вы обнаружите утечку из-под фланца, то особой сложности в ремонте водонагревателя Termex или любого другого водонагревателя нет.

Просто слейте воду из водонагревателя, снимите прокладку и визуально определите степень износа или повреждения. Возьмите его с собой и отправляйтесь в магазин за аналогичным. Замените его и продолжайте использовать нагреватель.

Кстати, Onyx предлагает детали трубопроводов, включая стальные фланцы, по разумным ценам.

Это основные недостатки электрических водонагревателей. Как видите, у водонагревателей мгновенного действия их меньше, но и стоят они дороже.

Причины неисправности и ремонт водонагревателей

Неисправности в головке горячей воды:

1. Необходимая мощность электрических водонагревателей мгновенного действия составляет 8-10 кВт. Только при такой мощности напор горячей воды будет достаточно сильным. В противном случае это будет лишь тонкий ручеек.
2. Существует несколько причин низкого давления горячей воды в газовом водонагревателе мгновенного действия, обусловленных его конструкцией. При образовании накипи происходит блокировка теплообменника газового контура. Засорение гидравлического блока проточного газового нагревателя или фильтра автоматически отключит нагреватель, если давление упадет ниже допустимого уровня.
3. В случае с электрическими накопительными водонагревателями причины могут быть различными. В первую очередь необходимо проверить давление воды на входе в накопительный водонагреватель. Если давление в норме, проверьте давление на входе. Если он в норме, проверьте, нет ли засорения в соединениях. Сетки на кранах или впускной фильтр также проверяются на предмет засорения.

Обратите внимание, что не допускается ненормальная эксплуатация нагревателя.

Попеременный поток горячей и холодной воды:

1. В случае с проточными нагревателями основной причиной является давление поступающей воды. Как электрические, так и газовые проточные нагреватели нагревают воду в отопительном контуре. Если давление воды высокое, температура воды на выходе начинает снижаться, а если давление воды снижается, она повышается. В современных приборах есть возможность автоматического уменьшения пламени, но полностью избежать дискомфорта при изменении температуры воды невозможно. Решением этой проблемы является установление фиксированного уровня подъема воды.
2. В случае с накопительным водонагревателем причиной может быть резиновое уплотнение в кране. Когда вода нагревается до 60-90°, прокладка нагревается и расширяется, закрывая узкий зазор. Кран горячей воды выключается, и начинает литься кипяток. Чтобы решить проблему самостоятельно, замените кран на керамическую прокладку или картридж. Причиной также может быть треснувший или проржавевший патрубок горячей воды.

Устраните утечку из обратного клапана:

• Проверьте давление воды в системе (установив манометр на входе водонагревателя);
• Проверьте обратный клапан (подключение заведомо неисправного клапана);
• Установка увеличенной цистерны.

Неисправности в УЗО водонагревателя в виде частого отключения устройства:

• Неправильное заземление.
• Прибор неисправен;

В нормальных условиях УЗО не предназначено для ремонта, поэтому его необходимо заменить.

Неисправности в виде протекающего бака водонагревателя:

1. Если утечка происходит из области корпуса, причиной является снижение давления во внутреннем баке.
2. Если утечка происходит из-под пластиковой крышки, причин может быть две.
3. Результат неправильной регулировки производителем, очистки или дефекта резиновой прокладки фланца.
4. Протечка из других отверстий или по швам. В этом случае ремонт водонагревателя бесполезен.

Перед проверкой водонагревателя на герметичность необходимо отключить его от электросети и снять нижнюю крышку.

Конструктивная схема нагревателя.

Неисправности в виде малого количества горячей воды в нагревателе:

В случае электрического накопительного водонагревателя основной причиной является неправильное подключение. Существенным недостатком этого типа нагревателя является определенный объем нагреваемой воды, поэтому необходимо проверить, сколько воды должен нагреть нагреватель.

Невозможность нагрева воды:

• Защита в термостате начинает срабатывать при включении (автоматический сброс);
• Электрическое соединение между термостатом и нагревательным элементом неисправно (проверьте соединение между термостатом и клеммами нагревательного элемента);
• Неисправность в электрической цепи (проверьте все компоненты цепи).

Установка, подключение и ремонт проточного электрического водонагревателя — блог СамЭлектрик.ру

Текущий ремонт водонагревателя

В этой статье я расскажу о своем опыте установки и ремонта электрического водонагревателя мгновенного действия.

О конструкции и выборе электрического водонагревателя мгновенного действия я рекомендую вам прочитать другую мою статью.

Установка проточного водонагревателя

Ниже я опишу процесс сборки проточного нагревателя Thermex System, фотография которого приведена в начале статьи. Вот коробка снизу:

Проточный нагреватель системы Thermex_box

Атмор – проточный водонагреватель: монтаж и ремонт

Водонагреватели Atmore представляют собой электрические устройства с проточным типом нагрева - когда вода протекает через них, эффективные электрические нагревательные элементы почти мгновенно нагревают воду до заданной температуры.

Такой принцип работы устройства отличается от принципа работы накопительных водонагревателей - бойлеров, здесь не нужно ждать, пока вода в баке нагреется, горячая вода раздается сразу после включения.

Весь процесс производства этого устройства - от формирования корпуса и комплектующих до сборки и тестирования на выходе с конвейера - осуществляется исключительно на мощностях производителя - в Израиле, что позволяет добиться высочайшего качества.

Важно

Продукция компании пользуется заслуженной популярностью уже более 40 лет, благодаря своей надежности и функциональности.

Преимуществами продукции Atmore являются:

• возможность установки в любом удобном месте;
• длительный срок службы - не менее 15 лет без ремонта;
• бескомпромиссное качество материалов и монтажа;
• специальная конструкция трубчатых нагревательных элементов (до 12 кВт), что повышает их надежность и скорость нагрева;
• положительные отзывы владельцев.
• удобная индикация режимов работы;

Производитель этих проточных устройств оснастил их специальной запорной системой. Когда вода нагревается до температуры выше 50 градусов, специальное устройство - термопредохранитель - отключает поток воды, тем самым защищая от термических ожогов.

Кроме того, проточные водонагреватели из новой серии IN LINE производства ATMOR могут работать в схеме подключения к общей водопроводной сети, на несколько водоразборов и не боятся перекрытия выходного крана.

Это стало возможным благодаря использованию надежного и высокочувствительного, специально разработанного электронного датчика расхода воды, соединенного в цепь с реле, которое отключает устройство от электропитания, когда скорость потока падает ниже 1.

2 литра в минуту и снова включает его, когда расход возвращается.

Принцип действия

Электрический водонагреватель Atmore работает следующим образом: когда холодная вода поступает в устройство, она воздействует на датчик протока, который активирует реле для подачи питания на трубчатый нагревательный элемент. Вода нагревается до необходимой температуры за счет омывания нагревательного элемента и затем вытекает из крана в виде горячей воды.

Температура воды может регулироваться краном на выходе устройства или специальным регулятором мощности для электронагревателя.

к оглавлению

Установка

Следующие шаги описаны в инструкции производителя по самостоятельной сборке:

1. Выберите место установки. Это может быть все, что вам удобно, но рекомендуется обеспечить наиболее легкий доступ к точкам подключения.
2. Используя прилагаемый шаблон, разметьте и закрепите радиатор с помощью входящих в комплект дюбелей, предварительно просверлив отверстия для дюбелей.
3. Подключите водяные соединения с помощью гермовводов. Не перепутайте розетки нагревателя - подключение холодной воды находится слева, выход к смесителю - справа.
4. Проверьте герметичность системы и, если все в порядке, подключите питание. Для облегчения подключения производитель снабдил клеммную коробку символами - L - фаза, N - нейтраль, M - заземление.
5. Теперь вы можете закрыть и прикрутить нижнюю крышку и пользоваться устройством.

Как пользоваться?

Произведенные в Израиле, водонагреватели ATMOR очень просты и эргономичны, поэтому их обычно легко использовать.

Схема работы интуитивно понятна и проста, кроме того, она подробно описана в руководстве.

Для тех, кто никогда не пользовался водонагревателями мгновенного действия, мы кратко опишем принцип работы на примере модели ATMOR Basic 5 кВт.

Имеется три режима нагрева - 2, 3 и 5 кВт. Режим 2 подходит только летом, когда температура воды в холодном кране составляет не менее 15 градусов, зимой в этом режиме не будет подогрева. Режим 3 обеспечивает температуру, достаточную для мытья рук, лица и принятия теплого душа. При мощности 5 кВт вы можете спокойно принимать ванну или мыть посуду - вода достаточно горячая.

Чтобы включить воду, достаточно открыть кран, установить мощность на желаемую температуру и с помощью напора воды довести ее до нужной температуры.

Если давление в системе слишком низкое, ниже 0,3 атмосферы, устройство может перегреться и отключиться.

При срабатывании реле раздается "щелчок", и вскоре после этого индикаторы гаснут. Это не является признаком неисправности - это система безопасности нагревателя. Устройство перезапустится, как только давление воды восстановится.
