Размеры камина: расчеты, частые ошибки

Из всех отопительных приборов, используемых сегодня, камин, вероятно, является самым старым.  Его происхождение восходит к обычному открытому очагу. Чтобы улучшить тягу и предотвратить заполнение помещения дымом, к очагу был пристроен дымоход. В древние времена почти все здания были построены из дерева, а очаги для безопасности окружали камнями, так появился камин.

Украшение интерьера

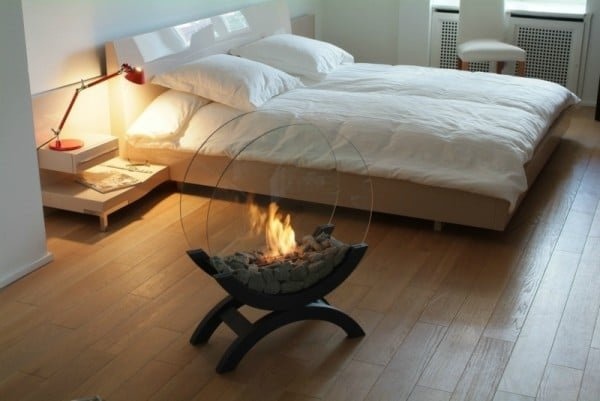

В настоящее время камины очень популярны не только в частных домах. Современные биокамины позволили использовать это устройство и в обычных квартирах. Но такие конструкции предназначены в первую очередь для декоративных целей, а сегодня мы хотим поговорить о настоящем, работающем на древесном топливе, для установки которого требуется возведение фундамента.

И греет, и сушит

Независимо от того, какой тип камина установлен в доме, многие воспринимают его как атрибут украшения помещения и не задумываются, почему этот агрегат сохранился практически без изменений с древних времен до наших дней. И все же это отличное устройство для вентиляции дома.

С его помощью можно провентилировать и осушить помещения, причем эта операция выполняется за очень короткое время, за которое ни один отопительный прибор не справится с поставленной задачей. Этот прибор очень удобен для использования в помещениях, где нет постоянного центрального отопления.

Например, разжигая камин в частном доме, используемом для периодического проживания, вы очень быстро высушите и обогреете дом. (См.: Камин в загородном доме)

Размер имеет значение

Но важно понимать, что все эти преимущества эффективны только в том случае, если размер каминов для дома выбран правильно. Ведь не секрет, что при его обустройстве многие заботятся в первую очередь о внешнем виде, размещении в комнате. И только на последнем рубеже они обращают внимание на такой важный факт, как размер камина.

Сегодня мы поговорим о том, как правильно рассчитать размер камина для вашего дома и составить чертеж конструкции, исходя из поставленной задачи, чтобы обеспечить максимальную эффективность.

Важные аспекты: что необходимо учесть?

Приступая к проектированию камина для своего дома, сделайте чертеж (см. чертежи угловых каминов) и расчеты, исходя из размеров помещения. Дрова можно сжигать в специальной металлической корзине, на решетке или просто на костровой площадке.

Наши постоянные читатели знают, что для нормального сгорания, помимо топлива, необходим также достаточный поток воздуха.

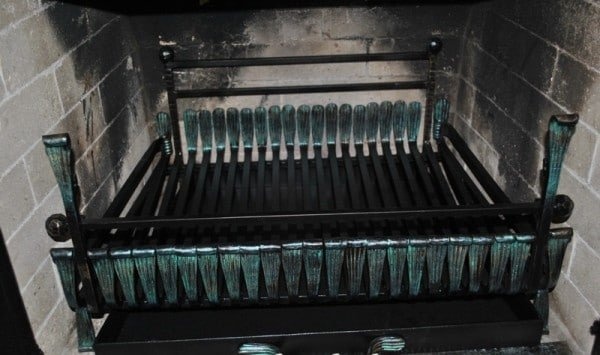

• Если топливо сжигается на плоском пламени и размеры топок одинаковы, то горение на колосниковой решетке будет гораздо эффективнее;
• в обоих случаях размеры будут одинаковыми.

Дело в том, что использование колосниковой решетки обеспечивает дополнительный приток воздуха; в этом случае размер топки можно уменьшить без ущерба для эффективности.

Двойной эффект – тепло плюс вентиляция

Поскольку мы уже говорили о подаче воздуха и возможности его забора различными способами, следует добавить, что в некоторых случаях воздух может забираться не только из комнаты, где расположен камин, но и из смежной комнаты или даже из подвала.

Такое устройство позволяет достичь одновременно нескольких положительных эффектов:

1. Забирая воздух из подвала, вы значительно увеличите его вентиляцию, что само по себе является хорошим результатом.
2. Если воздух забирается из другого помещения в доме, то в комнате, в которой находится камин, не создается отрицательное давление, и его отсутствие препятствует проникновению холодного воздуха снаружи в отапливаемое помещение. Эффект очевиден - помещение нагревается очень быстро при минимальном расходе топлива.
3. Если отапливаемое помещение необходимо проветрить, забор наружного воздуха просто перекрывается. В этом случае воздух для горения начинает выходить из помещения, в котором он находится, вентилируя помещение.

Выполняем расчеты

Но мы не ответили на главный вопрос - как рассчитать размер камина и сделать чертеж?

Первым делом топочное отверстие

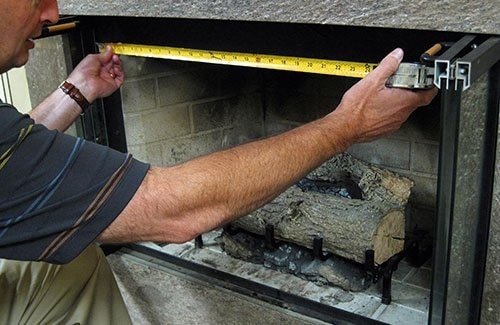

Первый шаг - определить размер очага. Чтобы точно рассчитать размер очага, измерьте помещение, в котором будет установлен камин. Начнем с определения размера каминного проема. Отношение площади отверстия очага к площади помещения составляет 1:50.

Чтобы объяснить это, возьмем комнату определенного размера и рассчитаем правильные размеры каминов, которые можно в ней установить.

1. Площадь помещения составляет 20 м².
2. Давайте посчитаем - 20/50=0,4 м², что составляет 4000 см², у нас определен размер каминного проема, эти данные можно внести в наш чертеж.

Определение ширины и высоты

Далее, чтобы сделать рисунок, нужно определить ширину и высоту, причем соотношение высоты к ширине должно быть 2:3.

• В нашем случае мы имеем 51х77 см или 510х770 мм.
• Перепроверить эти данные довольно просто, 51X77 =3927 см2, почти 4000 см2, как видите, наши расчеты соответствуют требованиям.

Важная часть — глубина

Составляя чертеж, необходимо рассчитать размеры каминного портала, определив его глубину. Это очень важный момент. Правильная глубина напрямую влияет на тягу, и ошибки в этом отношении приводят к плохому отоплению или задымлению помещения.

1. Глубина составляет 2/3 от высоты.
2. Мы уже знаем высоту, которая составляет 510 мм.
3. Проведем расчет - (510/3)*2=340 мм - мы определили глубину.

Эта глубина идеально подходит для камина такого размера.

• Если вы увеличите глубину, тепло просто уйдет в дымоход;
• Уменьшение этого размера приводит к появлению дыма в помещении.

Для тех, кто по каким-то причинам не хочет самостоятельно выполнять все измерения и расчеты, здесь приведена таблица с основными параметрами, которая поможет вам сделать чертеж. Исходя из них, зная площадь помещения, можно определить стандартные размеры камина, которые вам необходимы.

Дымоход – особое внимание

При проектировании важно правильно рассчитать размер дымохода для камина. Он рассчитывается на основе площади портала и должен быть в 10-15 раз меньше ее.

Совет: Зная размеры каминной вставки, можно, конечно, рассчитать размер дымохода, но следует знать, что это очень ответственное мероприятие. Если у вас нет большого опыта в этой области, лучше доверить это профессионалу, поскольку от такого понятия, как обратная тяга, никто не может отказаться. Отравление угарным газом смертельно опасно! Помните об этом!

Вы можете узнать больше о дымоходах, прочитав соответствующие статьи на нашем портале. Там подробно описаны различные дымоходы, в том числе каминные.

Габариты и материал – прямая взаимосвязь

При установке камина размеры дымохода и очага - это не единственное, что вам нужно знать. Например, кого-то больше интересует, сколько кирпичей нужно использовать для строительства камина? Вопрос не праздный и вполне понятный.

Но прежде чем ответить на этот вопрос, мы хотим добавить ко всему этому еще кое-что. В нашей статье, рассматривающей способы расчета и определения размеров той или иной детали, мы не упомянули о материалах. Почему мы говорим об этом только сейчас? Потому что это напрямую связано с вопросом о количестве кирпичей.

Выбор места и габариты

Ранее мы рассчитали размеры камина, камин и его размеры напрямую зависят от материала, из которого он будет построен. Зная материал, можно довольно точно рассчитать размеры и определить место для будущего камина.

Как выбрать место уже было описано на наших страницах, поэтому мы не будем повторяться. Единственное, что можно добавить: зная правила размещения и правильно рассчитав размеры, вы сможете установить это устройство наилучшим образом.

Фундамент

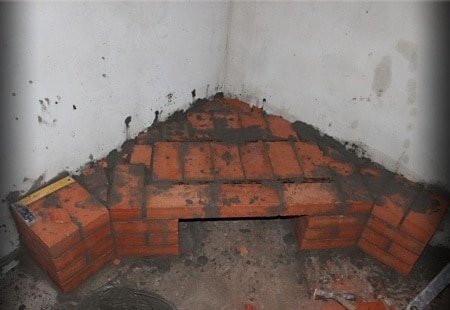

После определения размеров очага и дымохода необходимо рассчитать, каким должен быть фундамент.

Рекомендуется строить фундаменты с учетом веса конструкции. Если вес камина составляет менее 700 кг, фундамент не нужен.

При строительстве камина среднего размера обычно делают фундамент глубиной от 0,75 до 1 метра. Эти цифры верны, если вы планируете жить в доме постоянно, и земля под ним не будет промерзать. Если вы строите камин в дачном доме, фундамент должен быть заглублен на глубину промерзания грунта.

Примечание: Очень важно, чтобы фундамент камина и фундамент дома не соприкасались друг с другом, так как эти конструкции могут дать разные осадки, что приведет к появлению трещин.

Основные ошибки

К сожалению, это не всегда так. В некоторых случаях нарушается одно или несколько правил одновременно:

1. Правильный размер камина для комнаты.
2. Правильный размер для размера комнаты.

Знание — сила

Эти знания не нужны, если вы строите плиту самостоятельно, но они также пригодятся, если вы отдадите строительные работы на аутсорсинг.

В наше время можно встретить "экспертов", которые могут построить что-то, что на первый взгляд выглядит и работает хорошо, но при ближайшем рассмотрении оказывается, что у него есть еще один недостаток. Эти знания помогут вам правильно руководить строительными работами в вашем доме.

Количество кирпича – считаем порядовки

Что касается количества кирпичей, мы не будем приводить подробные расчеты по одной простой причине - они абсолютно бесполезны для вас. Ведь каждый случай требует совершенно разных расчетов.

Тем не менее, мы попытаемся кратко объяснить, как можно приближенно определить количество кирпичей. Зная размеры камина, размеры кирпичей и толщину шва, можно довольно точно рассчитать количество кирпичей.

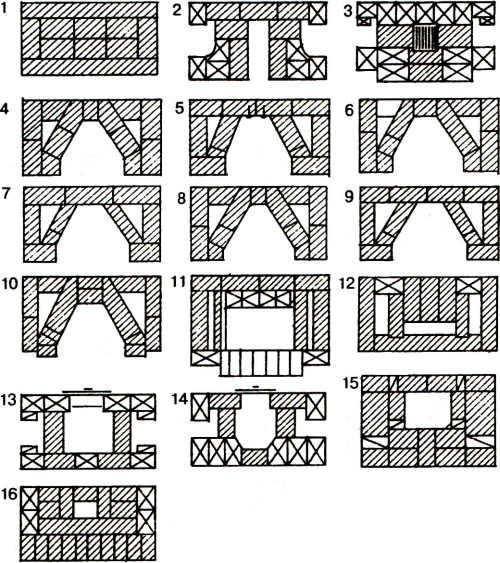

1. В любом случае, организуя камины, размеры его переносят на порядовки.
2.  Имея на руках диаграмму гребли, используйте ее для расчета количества блоков.
3. Не следует забывать о суставах. Толщина сустава играет важную роль в этом случае.

Мы уже описывали, как правильно укладывать швы, в статьях о кирпичной кладке на наших ресурсах, поэтому повторяться не будем. Сложите количество блоков во всех рядах, и вы получите общее количество. Если фундамент сделан из кирпича, не забывайте о нем.

Наш совет: добавьте еще 10% к полученному количеству кирпичей.

Сложить воедино

Сделав чертеж камина, вы наверняка убедились, что соблюдение основных параметров чрезвычайно важно для его строительства, а внешний вид играет в данном случае второстепенную роль.
