Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Стабильность, надежность, эффективность и долговечность работы системы отопления зависят от того, насколько правильно рассчитаны все ее параметры, насколько гармонично взаимодействуют между собой ее приборы, узлы и необходимое оборудование, насколько качественно выполнен монтаж и наладка. В таких делах не может быть и речи о мелочах.

Расширительный бак для системы отопления

Деление отдельных компонентов на "важные" и "не очень важные" не очень разумно. Да, стоимость компонентов может сильно отличаться, функциональность некоторых из них всегда очевидна, а другие совершенно незаметны или даже непонятны с точки зрения неопытного пользователя. Но каждый из них выполняет свою "миссию" в общей работе системы. Именно поэтому, например, вопрос о том, так ли важен расширительный бак для системы отопления и стоит ли придавать значение проблеме его выбора и правильной установки, выглядит совершенно по-дилетантски. Однако важность этого простого устройства трудно переоценить.

Для чего в принципе необходим расширительный бак?

На этот вопрос ответить проще всего. Даже те, кто не учился в средней школе, наверняка знают просто из жизненного опыта - физические тела увеличивают свой объем при нагревании. Вода в этом отношении не является исключением.

Интересно, что вода обладает еще одним уникальным качеством - она начинает увеличивать свой объем, а после охлаждения ниже порога +4 °С, то есть при замерзании - переход в твердое состояние. Но это не имеет отношения к обсуждаемой теме.

Температурное расширение характеризуется специальной величиной - коэффициентом. В случае с водой это нелинейный коэффициент, сильно зависящий от температуры. Сам коэффициент показывает, во сколько раз увеличивается объем при нагревании жидкости на 1 градус.

Мы не будем приводить здесь всю таблицу коэффициентов для воды. Лучше проиллюстрировать это расширение с помощью хорошо известного физического эксперимента.

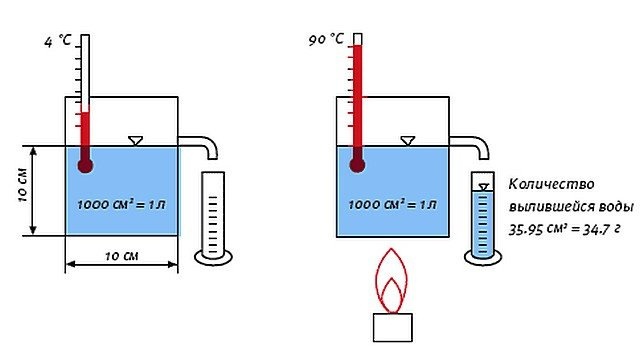

Известный физический эксперимент, который хорошо демонстрирует процесс теплового расширения воды.

Так, в левой части рисунка показан резервуар, в который перед переливным отверстием наливается ровно 1 литр (1 дм³) воды при температуре + 4 °C. Это значение представляет собой нулевую точку отсчета для воды. Измерительный контейнер устанавливается под переливным отверстием.

Вода в емкости начинает нагреваться. При повышении температуры плотность воды уменьшается, т.е. ее объем увеличивается, а масса остается прежней. При нагревании до + 90 °C в мерном стакане соберется примерно 36 мл воды - это объем, который стал избыточным и прошел через переливной патрубок.

Много это или мало? Кажется, ничего страшного. Но в более крупных масштабах изменения температуры вызывают значительные колебания объема. Подумайте об этом - при 100 литрах воды мы уже говорим о 3,5 литрах лишнего объема.

Если вода остается в замкнутом объеме, ей некуда расширяться - это несжимаемое тело. Поэтому, согласно законам термодинамики, в таких условиях давление начинает расти. Но это серьезный вопрос. Если давление в замкнутых контурах системы отопления превышает допустимый порог, повезет, если все ограничится утечками в местах соединения труб или радиаторов. Однако неконтролируемое повышение давления может иметь гораздо более разрушительные последствия.

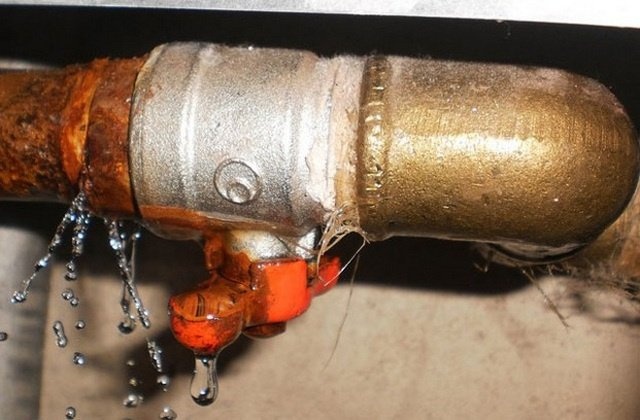

Утечки в местах соединений по-прежнему являются наиболее благоприятным решением, если давление в системе слишком высокое.

Чтобы предотвратить даже незначительные аварии, система отопления должна быть спроектирована с дополнительным резервуаром, который может принимать и возвращать излишки воды (или другого жидкого теплоносителя) из системы отопления. Именно эта задача возложена на расширительные баки. Однако даже их название говорит само за себя.

UNIPUMP — расширительные баки

Уравнительные баки (экспансоматы) марки UNIPUMP предназначены для компенсации теплового расширения теплоносителя в закрытых системах отопления и бытового горячего водоснабжения (ГВС).

Корпус изготовлен из углеродистой стали, а внешняя оболочка бака - эмалированная. Внутри корпуса находится мембрана, изготовленная из EPDM (этилен-пропиленового синтетического каучука). Пространство между корпусом резервуара и внешней поверхностью мембраны заполнено воздухом.

Инструкции по установке и эксплуатации см. здесь.

При повышении температуры теплоноситель расширяется, а внутренняя гибкая мембрана расширяется и выдавливает мембрану при охлаждении.

• Размер соединения составляет 1" (25 мм);
• Расширительные баки UNIPUMP выпускаются емкостью 5, 8, 12, 19, 24, 36, 50, 80 и 100 литров. Их можно устанавливать как вертикально, так и горизонтально. По запросу могут быть изготовлены расширительные емкости объемом до 500 литров.

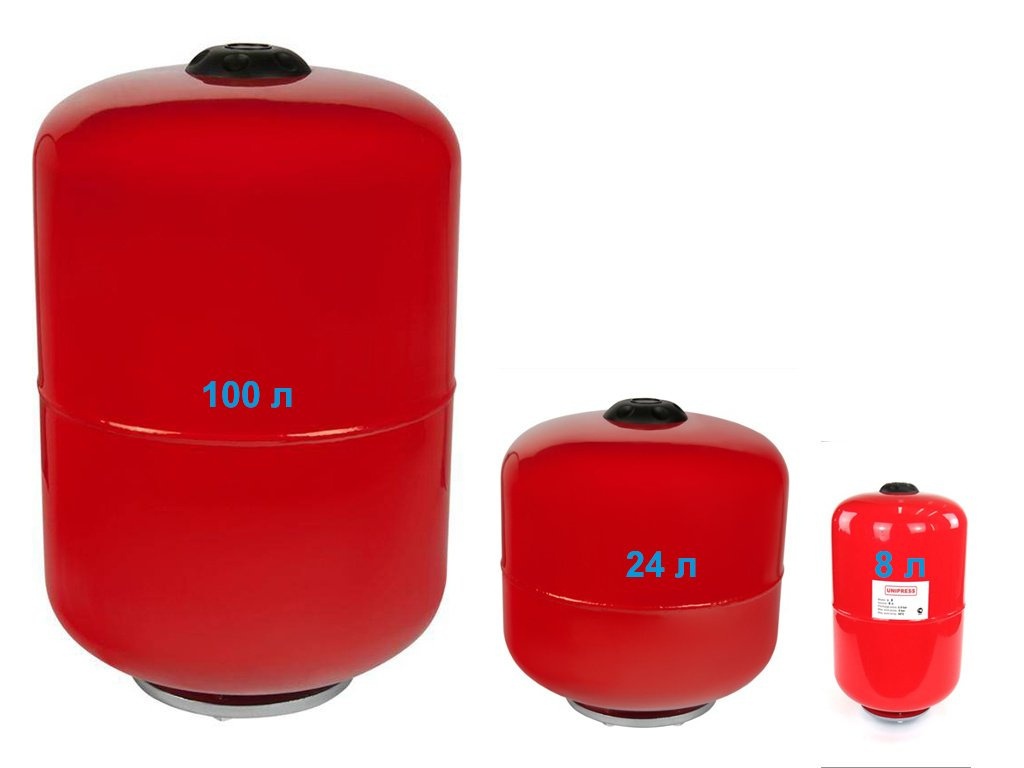

  UNIPUMP - расширительные баки



• Температурный диапазон от 0 до +90oC;
• Давление сжатого воздуха в расширительном баке составляет 1,5 бар;

Хотя основная функция одинакова, конструкция расширительных сосудов может быть различной. И главное отличие заключается в свойствах самой системы отопления, которая может быть открытой или закрытой.

Расширительный бак в системе отопления открытого типа

Специфика расположения открытого бака

Особенности такой системы, вероятно, очевидны уже из ее названия. Контур, конечно, замкнут, но он не изолирован от атмосферы, он не герметичен, и избыточного давления в нем по определению быть не может. Расширительный бак - это простая емкость, врезанная в контур. Главное условие - он должен располагаться над самой высокой точкой установки.

Цены на расширительные баки

расширительный бак

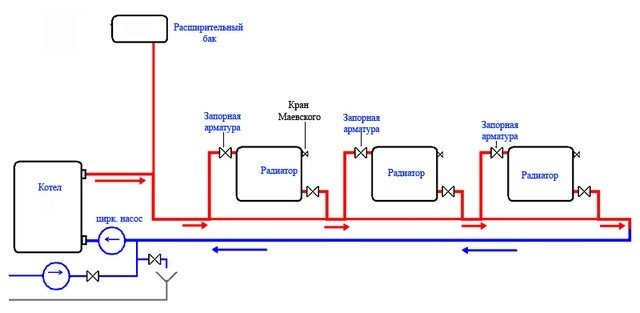

Наиболее распространенным местом для открытого расширительного бака является самая высокая точка на водопроводной трубе.

Почему самая высокая точка? Просто - иначе жидкость просто прольется по закону сообщающихся сосудов.

Кроме того, такое расположение имеет еще одну важную функцию - открытый бачок становится эффективной форточкой. В воде всегда есть растворенный воздух, который способен переходить в свое обычное газообразное состояние. Кроме того, химические реакции между теплоносителем и материалом труб и теплообменников могут привести к выделению газа. Скопившийся газ может заблокировать радиатор или даже целую секцию отопительного контура. Поэтому своевременное удаление пузырьков газа чрезвычайно важно.

Правда, иногда в обратную линию врезают открытые расширительные баки (по системным соображениям). Однако это все равно самая высокая точка системы, к которой просто подводится вертикальная труба. В этом случае функция газоотвода не работает, и это потребует установки дополнительных клапанов на радиаторах и, опять же, в самой высокой точке системы на подающей трубе.

Варианты конструкции

Какова конструкция открытого расширительного бака? Он может быть самым простым или иметь какую-то форму усовершенствования. В любом случае, это сосуд определенного объема, который обычно закрывается сверху крышкой. Крышка нужна только для предотвращения попадания грязи или пыли в воду и никогда не является герметичной. Это означает, что в резервуаре всегда поддерживается текущее атмосферное давление. А сам бак оснащен форсунками - от одной в самой простой конструкции, до нескольких, с разным назначением.

Расширительные баки открытого типа можно приобрести в готовом виде - в магазинах представлен довольно широкий ассортимент изделий различной емкости. Чаще всего они изготавливаются из нержавеющего или оцинкованного листового металла - для защиты от коррозии.

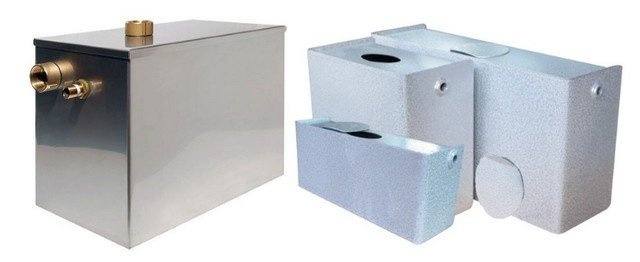

Например, несколько моделей коммерчески доступных открытых расширительных сосудов

Но многие умельцы предпочитают изготавливать такие резервуары самостоятельно. Бак можно сварить из листового материала, причем часто в ход идут готовые - например, металлические или даже пластиковые бочки или канистры, старые газовые баллоны и т.д. Все это очень дешево, и хорошему домохозяину также не составит труда сделать правильное соединение труб.

Давайте рассмотрим некоторые возможные схемы для таких танков:

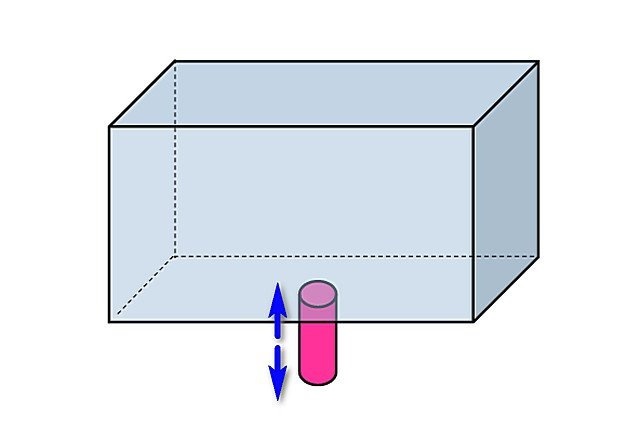

Самая простая схема - в бак просто врезается снизу патрубок, который подключается к отопительному контуру.

Простейшая схема открытого расширительного бака - никаких "заморочек".

Очевидно, что при такой конструкции не будет циркуляции охлаждающей жидкости через емкость. При заполнении системы следите за тем, чтобы уровень воды в резервуаре был примерно на половине высоты. Колебания объема жидкости в системе будут отражаться в повышении и понижении уровня.

Разумеется, необходимо следить за уровнем охлаждающей жидкости в бачке - испарение так или иначе произойдет, и если не доливать воду, можно вызвать блокировку циркуляции воздуха в системе или "завоздушить" радиаторы. Поэтому следует регулярно заглядывать в расширительный бачок такой простой конструкции и при необходимости доливать воду.

Для облегчения визуального осмотра используются различные приемы. В частности, можно отрезать патрубок небольшого диаметра от боковой стенки резервуара с помощью короткого куска прозрачного шланга. Очевидно, что уровень воды в шланге будет соответствовать уровню в баке - достаточно лишь беглого взгляда, чтобы оценить ситуацию.

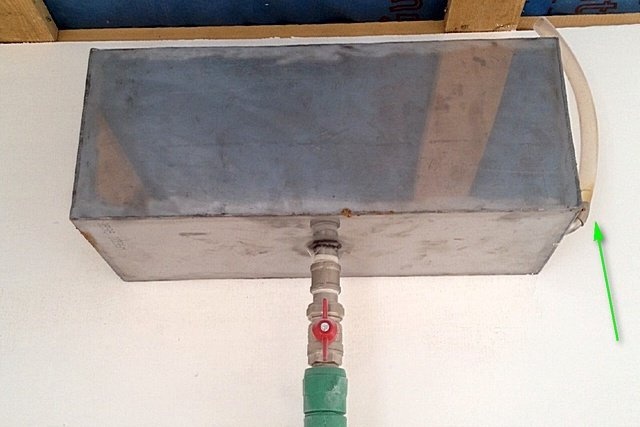

На боковой стороне резервуара находится кусок прозрачного шланга, который служит "индикатором уровня".

Но уже было сказано, что бак должен быть размещен в самой высокой точке, и очень часто этим местом является чердачное помещение. Бачок не виден, и очень неудобно каждый раз подниматься наверх, чтобы проверить уровень. Однако эта проверка может быть организована и другими способами. Пример показан на диаграмме ниже:

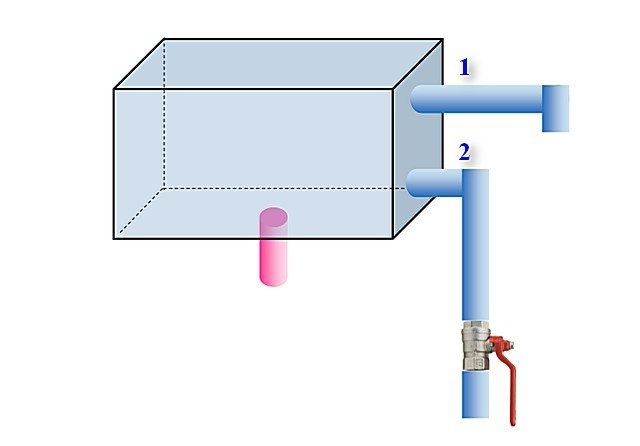

Боковые патрубки для перелива в случае переполнения и для проверки минимального уровня.

На торцевой стороне бака есть два патрубка.

- Верхний (поз. 1) определяет максимально допустимый уровень заполнения бака и действует просто при переполнении. От него труба (шланг) ведет в канализацию или просто в землю - в сад.

- К нижнему отводу (поз. 2) подсоединяется труба, выходящая в помещение, на которой в удобном для хозяев месте устанавливается простой шаровой кран. Высота врезного сопла определяет минимальный уровень воды в баке. Если вода вытекает из трубы, все в порядке. Если нет, то подпиточная вода подается до тех пор, пока вода не пройдет через переливную трубу.

Это удобно для пунктуальных владельцев, которые знают о необходимости регулярных проверок. Но для забывчивых людей такая программа вряд ли станет "помощником". Но вполне возможно "автоматизировать" процесс поддержания уровня в баке на необходимом уровне. Для этого достаточно подвести к бачку трубу подпитки (от водопровода), а подключить ее - через поплавковый клапан, который обычно используется в туалетных бачках.

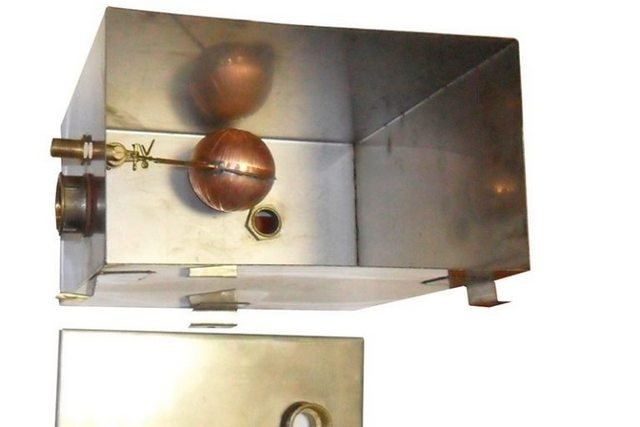

Открытый расширительный бак с "автоматическим - Поплавковый клапан будет контролировать уровень заполнения, открываясь при необходимости пополнения системы из водопровода.

То есть, он защищает переливную трубу от переполнения (она нужна в любом случае), а критического падения уровня не допустит такая простая система дозаправки.

Экспертное мнение:

Е.В. Афанасьев.

Главный редактор портала Stroyday.ru. Инженер.

Задайте вопрос эксперту

Все представленные выше схемы можно образно назвать "пассивными" - В них отсутствует циркуляция охлаждающей жидкости через расширительный бачок. Это просто создает свободное пространство для расширяющегося объема жидкости. Это несложно и работает очень хорошо. Однако есть и недостаток - функция вентиляции в таких резервуарах очень непродуктивна. Значительное количество пузырьков воздуха, захваченных потоком воды при движении по трубопроводу, просто перескочит через точку забора на патрубке в расширительный бак. А чтобы резервуар был эффективным воздушным сепаратором, нередко также замыкается циркуляция внутри него. Это означает, что он становится звеном в общем круговороте воды.

Это может выглядеть примерно так:

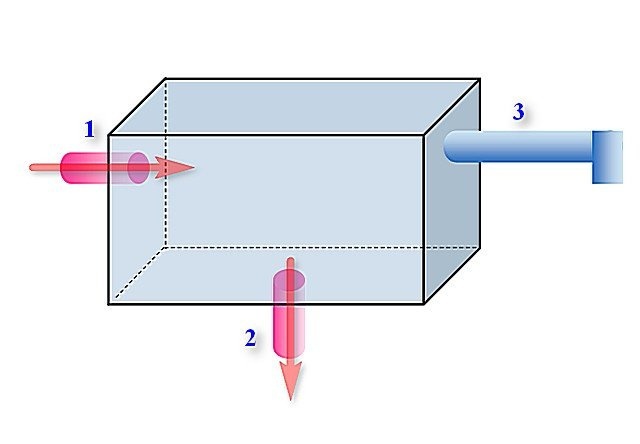

Вариант включения открытого расширительного бака в систему водяного контура отопления для улучшения функции разделения воздуха

Теплоноситель поступает в емкость через соединение 1 и возвращается в линию подачи через соединение 2. Быстрое увеличение объема (при переходе от диаметра трубы к резервуару) вызывает соответственно быстрое снижение скорости потока, что способствует подъему и выходу в атмосферу мельчайших пузырьков газа. Положение трубы 1 также может быть различным, например, она может быть вставлена снизу. Однако в любом случае его приваренное посадочное место внутри емкости должно быть выше, чем выходное отверстие.

Перелив (поз. 3) и дополнительные трубы на этих схемах не отличаются от вариантов, показанных выше. Здесь показано не все, чтобы не перегружать картину.

Конечно, если используется такая схема подключения расширительного бака, необходимо принять меры для его хорошей изоляции. В противном случае могут возникнуть весьма непродуктивные и очень большие потери тепла, особенно если бак расположен в неотапливаемом помещении.

Кстати, описанная выше схема может быть доработана. Можно найти примеры, когда расширительный бак также выполняет функцию коллектора, если система отопления организована в виде вертикальной трубы.

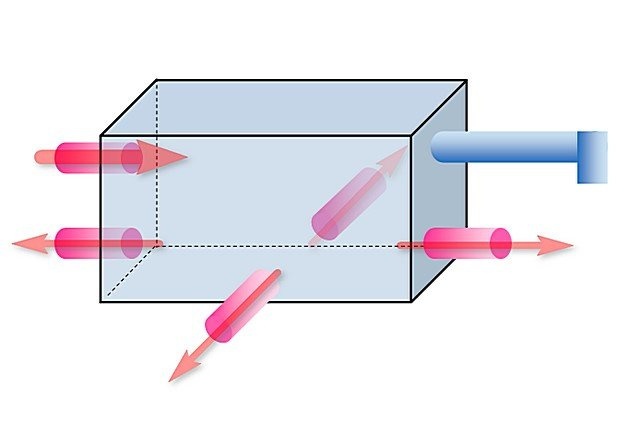

Открытый расширительный бак, помимо прочего, может также выполнять функцию восходящего трубного коллектора для теплоносителя.

В этом случае хорошо изолированная емкость должна быть размещена как можно ближе к геометрическому центру дома. И уже от него по врезке в патрубки происходит распределение горячего теплоносителя по стоякам системы.

Какой объем бака потребуется?

Теперь о том, каким должен быть объем открытого расширительного сосуда. Строгих правил на этот счет не существует. Каждый может оценить, на сколько увеличится объем жидкости, зная коэффициент теплового расширения воды, мощность своей системы отопления и предполагаемую рабочую температуру.

Принимая во внимание вышеуказанные значения, мы можем предположить, что нагрев 100 литров воды до 90 градусов дает увеличение объема на 3,5 литра (т.е. 3,5%), и мы можем предположить, что эффективность системы составляет 5%. Однако практика показывает, что этого слишком мало. Помните, что резервуар должен быть предварительно заполнен как минимум на четверть высоты (как минимум), чтобы система не "всасывала" воздух. Кроме того, имеется "переменный объем", который компенсирует расширение. Примерно на верхней границе этого объема врезается переливная труба. Колодец и выше уровня воды до крышки обязательно должен оставаться свободным. Это означает, что 5 процентов не выдержат.

Исходя из опыта мастеров по установке систем отопления, наилучшее решение будет основано на таком примерном соотношении: объем бака ≈ 10 процентов от объема системы.

Поэтому вам необходимо знать объем вашей системы. Как его найти?

• Больше неопределенности, но все же можно принять следующее соотношение: 15 литров воды на каждый киловатт мощности котла. Очевидно, что при таком подходе очень легко ошибиться.
• Наконец, объем системы отопления можно рассчитать простым способом. Предполагается, что если вы планируете установить расширительный бак, то в проекте установки уже есть запланированный и установленный контур труб того или иного типа и диаметра, модель котла, типы радиаторов и их количество. Если вы сложите объемы всех компонентов системы, то получите искомое значение.
• Если система отопления готова, самый простой способ - проверить с помощью водомера, сколько воды поместится в баке до его заполнения. Это очень точно, но не всегда полезно. Правильно, обычно емкость бака рассчитывается заранее, а не после установки контуров.

Задача может показаться сложной. Но на самом деле все не так страшно - если вы воспользуетесь нашим онлайн-калькулятором, на который ведет эта ссылка (он откроется на отдельной странице).

Цены на расширительные баки ДЖИЛЕКС

Расширительный бак ДЖИЛЕКС







Как рассчитать общий объем системы отопления?



Выбор расширительного бака - не единственный случай, когда требуется этот параметр. Он необходим, например, при покупке антифриза, для некоторых расчетов смесительных узлов и т.д. С помощью нашего калькулятора расчета общей системы отопления читатель сможет выполнить расчет без каких-либо проблем.

Примечание - если расчет выполняется для определения оптимального объема расширительного бака, сам бак должен быть исключен из расчета. Это легко сделать - просто переместите ползунок в положение "0".

Недостатки открытой системы отопления

Итак, давайте подытожим, как выглядит расширительный бак в открытой системе отопления.

Такие системы, кстати, до недавнего времени были совершенно повсеместно распространены. Хотя бы по той причине, что закупка оборудования для закрытой системы была просто невозможна. Однако сегодня их следует считать устаревшими.

• В открытой системе априори не может быть никаких опасных давлений, поскольку она связана с атмосферой. В результате отпадает необходимость в предохранительном клапане.
• Преимущество расширительного бака заключается также в том, что он может выполнять функцию воздухоотводчика.
• Несомненным преимуществом является простота конструкции. В некоторых случаях практически нет необходимости приобретать дополнительные материалы. При необходимости из "хлама", скопившегося в гараже, можно "своими руками" сделать вполне функциональный танк.

Но недостатки открытой системы также довольно многочисленны:

• Если бак планируется установить внутри помещения (например, нет чердака), то, конечно, размещенный под потолком бак не будет украшением интерьера.
• Уже много раз говорилось, что бак должен быть установлен в самой высокой точке системы. Хорошо, если в доме есть утепленный чердак. Но так бывает не всегда, и приходится обеспечивать очень качественную теплоизоляционную способность, которая просто не "занята" на сильном морозе.

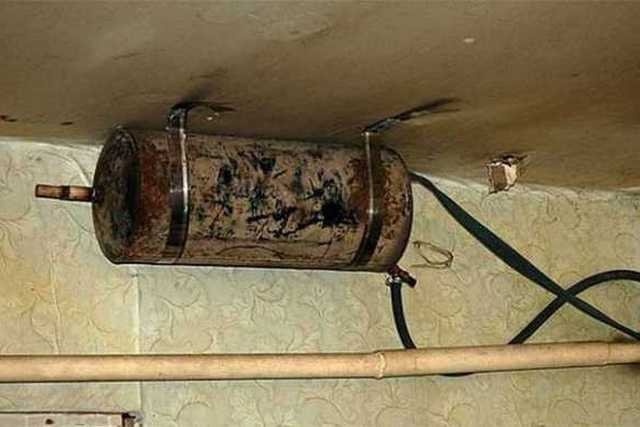

Иногда люди пытаются "приклеить" резервуары под потолком комнаты. Согласитесь, это выглядит не очень эстетично.

• Такая система невозможна при использовании электродного котла. Его работа основана на принципе электропроводности теплоносителя, имеющего важный химический состав. А при неконтролируемом испарении оптимальная концентрация быстро теряется.
• Постоянно низкое давление в системе не всегда является преимуществом. Некоторые нагреватели, наоборот, проявляют свои преимущества именно при более высоких давлениях.
• Из-за протечек происходит не только постоянное испарение воды. При контакте с воздухом теплоноситель насыщается кислородом, что активизирует коррозию на металлических деталях контура и в теплообменнике котла.
• Необходимо постоянно следить за уровнем воды в резервуаре. Эта проблема, как мы видели, решаема, но все же.
• Если вы заметили, выше речь шла только о воде как теплоносителе. В открытых системах иначе и быть не может - испарение дорогостоящего антифриза кажется расточительным. Более того, многие антифризы при испарении совсем не безопасны для здоровья. Поэтому если в доме, который часто стоит пустым зимой, планируется открытая система отопления, необходимо будет слить воду.

Как видите, есть много недостатков. Поэтому закрытая система отопления является лучшей системой отопления. Но в нем используется совершенно другой расширительный бак.

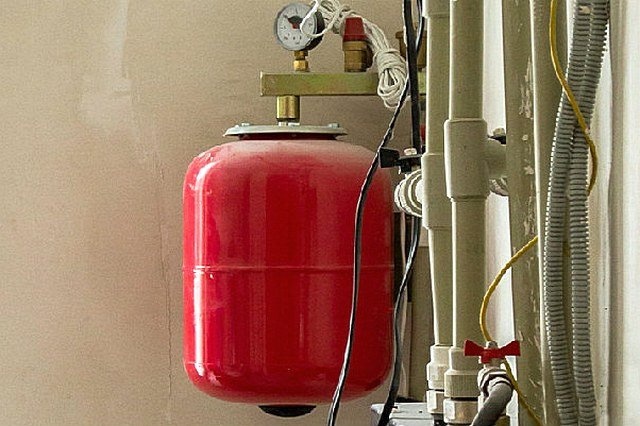

Расширительный бак для системы отопления закрытого типа

К основным преимуществам такого бака относятся его компактность и возможность установки в любом месте отопительной системы. То, что часто рисуют на схемах, установленный на трубе "обратки" в непосредственной близости от насосного агрегата, действительно является рекомендуемым положением. Однако выбор другого места также не имеет особых ограничений.

Цены на расширительные баки Wester

Расширительный бак Wester

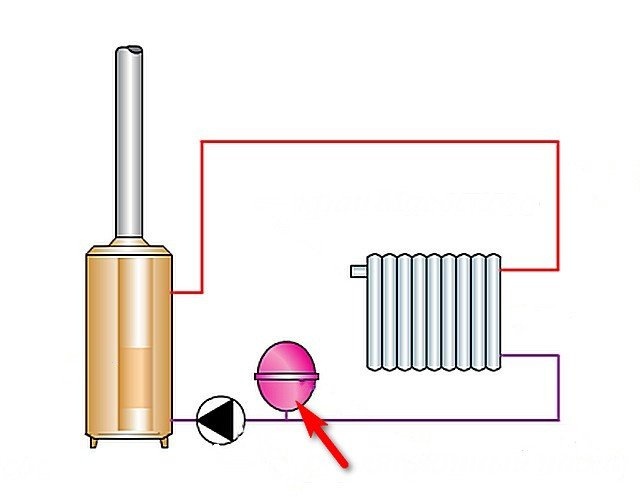

Чаще всего в этом месте устанавливается мембранный расширительный бак. Но это вовсе не догма и может быть установлено в любой части системы, где это удобно владельцам.

Поскольку емкость герметично закрыта, давление в системе может повышаться до очень значительных значений. Это требует использования "группы безопасности" в цепи. Такая группа традиционно включает в себя предохранительный клапан, настроенный на определенный верхний порог давления, автоматический воздухоотводчик и контрольно-измерительное устройство - манометр или манометр в сочетании с термометром.

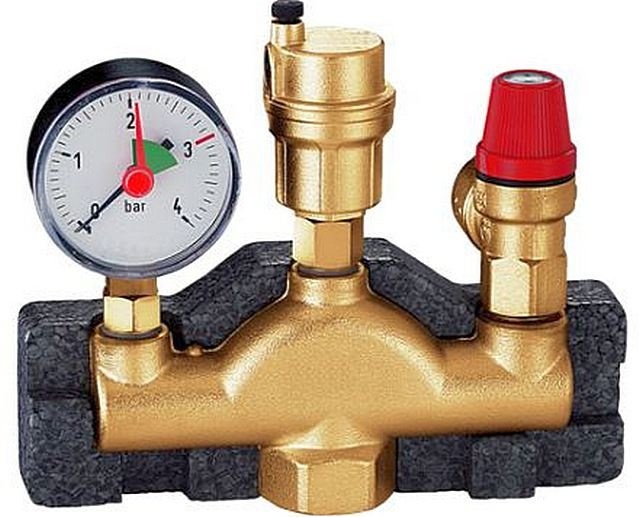

Наличие "группы безопасности" в закрытой системе является необходимым условием для безопасной работы отопления.

Это не является недостатком - это скорее характеристика эффективности системы. Таким образом, единственным "недостатком" закрытого расширительного бака можно считать необходимость его приобретения. Но не грех заплатить за комфорт системы.

Кстати, многие современные котлы отопления, особенно настенные, изначально оснащены встроенным расширительным баком нужного объема. Поэтому вам не нужно ничего покупать и устанавливать.

Устройство и принцип работы расширительного бака для закрытой системы отопления.

Конструкция резервуара довольно проста. Дизайн может немного отличаться, но принцип действия одинаков во всех моделях

Принцип работы заключается в том, что герметично закрытый объем разделен на две камеры гибкой перегородкой. Одна камера, водяная, соединена патрубком с отопительным контуром. Другая - воздушная камера, в которой создается заданный уровень давления.

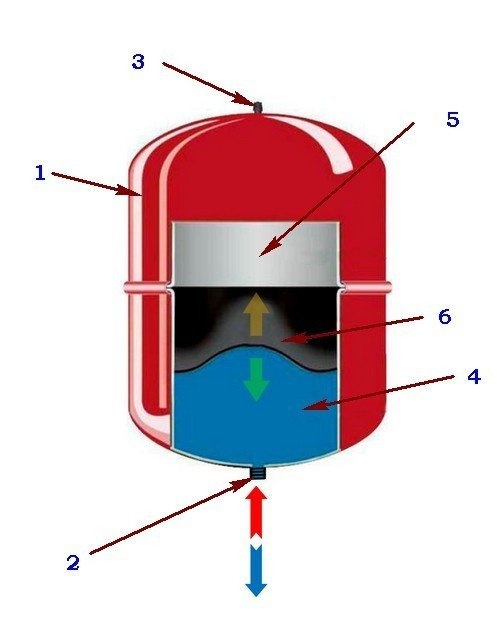

Это расположение можно проиллюстрировать на схеме ниже:

Примерно так устроено большинство расширительных сосудов для закрытых систем отопления

Корпус емкости (поз. 1) обычно представляет собой сборную штампованную металлическую конструкцию. Цилиндрическая форма является "классической", но встречаются и другие варианты; внутренние стенки защищены от коррозии, а снаружи нанесено защитное эмалевое покрытие. Цвет должен быть красным. Дело в том, что в продаже представлены баки-гидроаккумуляторы, которые, как внешне, так и по устройству, мало чем отличаются от компенсационных баков. Однако их синий цвет указывает на то, что они не предназначены для работы при высоких температурах. Поэтому здесь нет полной взаимозаменяемости.

Корпус должен иметь резьбовой патрубок (поз. 2), через который расширительный бак подключается к отопительному контуру. Некоторые производители сразу оснащают свою продукцию фитингом с американской накидной гайкой, что еще больше упрощает процесс установки емкости.

На противоположной стороне корпуса обычно находится ниппель или золотник (поз. 3), очень похожий на велосипедный клапан, который используется для накачивания воздушной камеры до необходимого уровня давления.

Основной частью этой конструкции является мембрана (поз. 6), которая делит внутренний объем сосуда на две камеры. Мембрана изготовлена из высокоэластичного материала с чрезвычайно низким коэффициентом диффузии. В прошлом для этих целей чаще всего использовалась резина, но такие мембраны все равно не были долговечными. В современных приложениях обычно используются этилен-пропиленовые или бутиленовые мембраны.

Таким образом, мембрана делит бак на водяную камеру (поз. 4), расположенную со стороны разъема, и воздушную камеру (поз. 5) - со стороны пробки. Объем этих камер может быть различным.

• Теплоноситель остывает и уменьшает свой общий объем - давление газа толкает мембрану вниз. Это означает, что всегда достигается необходимое равновесие и поддерживается оптимальное давление в системе.
• Если что-то пошло не так и охлаждающей жидкости некуда расширяться (например, отказал термостатический автоматический контроль системы), сработает предохранительный клапан "группы безопасности", слив излишки жидкости и восстановив равновесие - пока не будет выявлена и устранена причина.
• Система заполняется теплоносителем и вводится в эксплуатацию. В контуре создается определенное рабочее давление (оптимальное для системы). Мембрана слегка прогибается - объем водяной камеры увеличился.
• Как упоминалось выше, в воздушной камере предварительно создается избыточное давление (обычно в диапазоне от 1 до 1,5 атмосфер). Под его воздействием мембрана перемещается вниз, и водяная камера имеет минимальный объем до заполнения системы.
• По мере нагрева системы теплоноситель увеличивается в объеме. Единственное место в системе, где может поместиться этот "излишек", - это водяная камера бака. Это означает, что его объем увеличивается еще больше, а давление газа в воздушной камере возрастает, значительно уменьшаясь из-за этого.

Кстати, некоторые модели расширительных баков имеют предохранительный клапан в самой конструкции.

Мембрана может иметь различную форму. Поэтому обычно используются резервуары баллонного типа. Их характеристики показаны на схеме ниже.

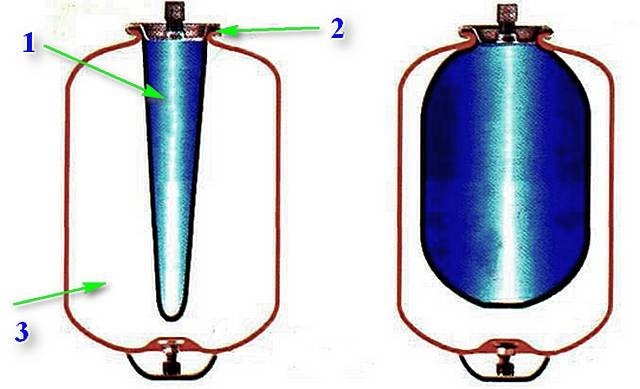

Цилиндрический расширительный бак

Мембрана таких сосудов выполнена в виде упругого цилиндра (поз. 1), концы которого заключены во фланец с входным отверстием (поз. 2). По сути, этот цилиндр становится водяной камерой резервуара. Оставшееся пространство представляет собой воздушную камеру (поз. 3) с заданным давлением. По мере расширения охлаждающей жидкости стенки цилиндра расширяются, и цилиндр приобретает грушевидную форму (рисунок справа). Объем воздушной камеры уменьшается, давление в ней увеличивается - а дальше все как в описанном выше примере.

Кстати, такие баки довольно популярны благодаря тому, что в них легко заменить вышедшую из строя мембрану, благодаря фланцевому креплению. Мембранные баки, с другой стороны, очень часто не подлежат ремонту.

Какой объем должен быть у расширительного бака в закрытой системе отопления?

Существует множество моделей расширительных сосудов с различной производительностью. Какой из них выбрать для своей системы? Чтобы определить этот параметр, лучше всего произвести небольшой расчет.

Формула расчета выглядит следующим образом:

Vb = Vc × k / D

Давайте объясним, что это значит:

Vb - необходимый объем резервуара (минимальный).

Vc - общий объем системы отопления. Мы уже говорили о том, как это можно определить.

k - коэффициент теплового расширения теплоносителя.

Здесь - немного подробнее. Дело в том, что если вместо воды используется антифриз, то коэффициенты расширения могут быть совершенно разными и зависят как от температуры, так и от концентрации гликолевых присадок.

Приведенная ниже таблица поможет вам найти правильное значение:

D - коэффициент эффективности расширительного бака. Он, в свою очередь, определяется по следующей формуле:

D = (Qm - Qb) / (Qm + 1)

Под буквами указаны следующие значения:

Qm - верхний предел допустимого давления в системе отопления. Это значение, при котором устанавливается усилие срабатывания предохранительного клапана в "группе безопасности".

Qb - предварительное давление, создаваемое в воздушной камере расширительного бака. Если емкость уже предварительно опрессована, это значение указывается в техническом паспорте. Однако часто давление устанавливается самостоятельно с помощью простого автомобильного насоса и контролируется автомобильным манометром. Это значение уже определено - как правило, оно составляет от 1,0 до 1,5 атмосфер.

Чтобы не заставлять читателя производить расчеты вручную, ниже представлен удобный калькулятор, который выполнит расчеты за несколько секунд.

Калькулятор расчета минимального объема расширительного бака для закрытой системы отопления

Перейти к расчетам

В калькуляторе уже есть значения коэффициентов теплового расширения при средней температуре греющей воды или антифриза различной концентрации до 75 градусов.

Пользователь может выбрать способ расчета - либо указав точный объем системы отопления (ссылка на калькулятор выше), либо приблизительно, исходя из мощности отопительного котла.

Полученное значение будет минимальным. Другими словами, при выборе резервуара рассматривайте модели с объемом выше (или, по крайней мере, не ниже) результата.

Еще одна небольшая рекомендация. В системах с принудительной циркуляцией (что наиболее часто встречается) не устанавливайте бак емкостью менее 12 ÷ 15 литров, независимо от полученных результатов.

О самом важном элементе установки - расширительном баке для холодной воды - читайте в новой статье на нашем портале.

Сложно ли установить мембранный расширительный бак самостоятельно?

Нет, для владельца, знакомого с основами сантехники, не должно возникнуть никаких трудностей.

Давайте посмотрим на диаграмму - вам все должно стать ясно:

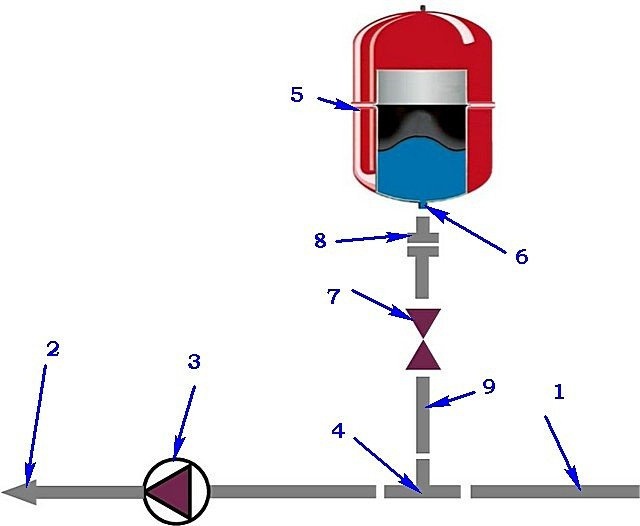

Примерная схема подключения расширительного бака в контуре закрытой системы отопления.

Положение судна в пространстве может быть любым. Однако предпочтительным является положение, при котором впускное отверстие находится внизу. Это позволяет более эффективно удалять пузырьки газа в теплоносителе.

"Классическое" расположение расширительного бака (поз. 5) - на обратной трубе, как можно ближе к ее входу в отопительный котел (поз. 2).  Однако перед циркуляционным насосом (поз. 3), чтобы возможная турбулентность потока не мешала правильной работе емкости.

В обратную трубу вставляется тройник (поз. 4). Как это делается, зависит от типа труб, используемых в контуре.

Между тройником и резервуаром должен быть установлен шаровой кран (поз. 7). Это позволяет при необходимости снять блок без слива воды из всей системы. Высота этого клапана такая, какая удобна для пользователя, и может быть легко установлена путем монтажа соединительного отрезка трубы достаточной длины (поз. 9). При необходимости эту деталь можно также согнуть или повернуть. Это не влияет на работу резервуара.

Однако лучше всего обеспечить разъемное соединение (поз. 8) между клапаном и штуцером резервуара (поз. 6) с помощью американской накидной гайки. Тогда разборка и сборка бака не будет проблемой.

На самом танке "вмешательство" мастера минимально. Однако следует учитывать некоторые нюансы:

Иллюстрация	Краткое описание проведенных операций

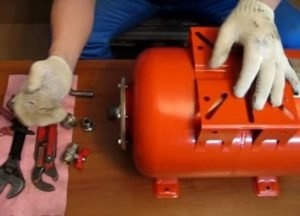

	Извлеките только что приобретенный расширительный бак из оригинальной упаковки. На столе разложены необходимые инструменты, сантехнические принадлежности и материалы.

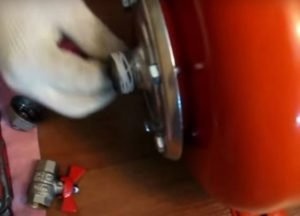

	Резьбовое соединение этой модели бака - ¾". Тянуть такую трубу для подключения к системе, ч?
