Привычно, надёжно и быстро: строим кирпичный дымоход своими руками





Дымоход

Каменный дымоход, который славится хорошей тягой и эстетичным внешним видом, нельзя заменить металлической конструкцией. Он сохраняет свою функциональность гораздо дольше, чем дымоход. Чтобы создать кирпичный дымоход, необходимо четко понимать, что представляет собой конструкция, и изучить определенные правила по особенностям кладки.

Преимущества дымохода из кирпичей

Каменный дымоход - это наиболее часто используемый дымоход, построенный из кирпича, благодаря своим преимуществам, таким как

• легко ремонтируется.
• простота укладки кирпича;
• способность материала противостоять огню;
• долговечность;
• не требует специализированного обслуживания;





Кирпичный дымоход может выдерживать высокие температуры, но сравнительно часто засоряется.

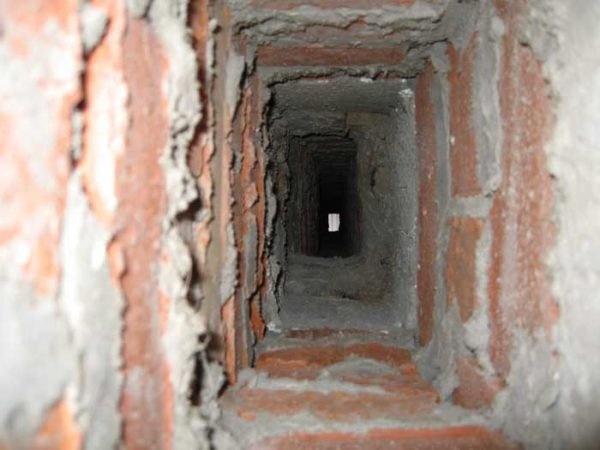

Кирпичный дымоход можно охарактеризовать и отрицательно: он шероховат изнутри и поэтому быстро загрязняется сажей, скопление которой отрицательно сказывается на тяге. Еще одним недостатком кирпичного дымохода является его большой вес, что часто требует установки плиты на отдельный фундамент.

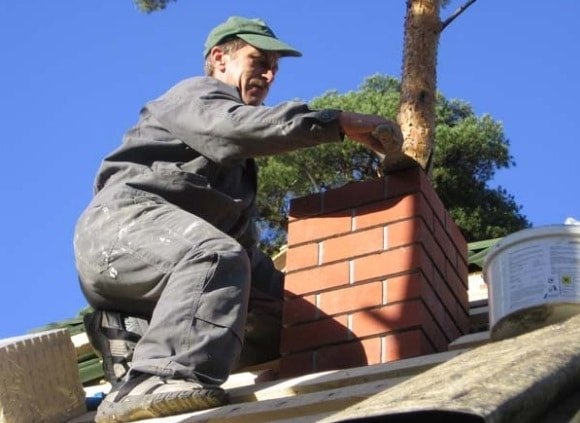

Строительство кирпичной дымовой трубы

Кирпичный дымоход следует начинать строить раньше.





Дымоход требует особых навыков и ухода

Выбор кирпича

В большинстве случаев в качестве строительного материала для возведения дымохода используется обычный красный кирпич. Но поскольку существует мнение, что простой материал не выдержит высоких температур, некоторые люди обкладывают дымоход огнеупорным кирпичом, цена которого значительно выше.

Строители говорят, что использование огнеупорного кирпича оправдано, когда требуется надземный дымоход. Он будет подвергаться воздействию газов самой высокой температуры.

Миф о том, что обычный красный кирпич не подходит для строительства печей, можно развеять. Обычные кирпичи не подвержены риску даже при температуре свыше 800˚C. И в дымоходе не так жарко.

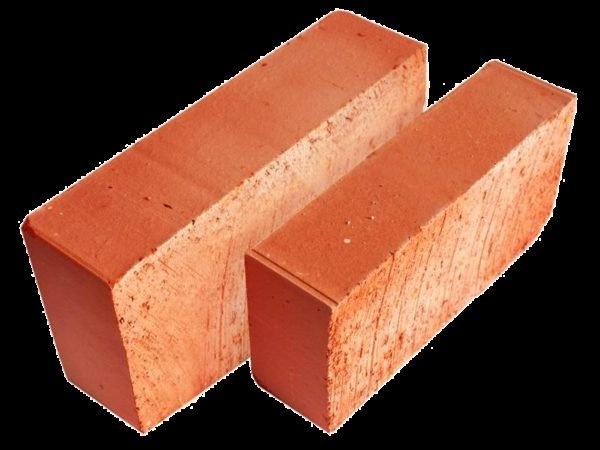

Красный кирпич широко используется для строительства дымоходов, поскольку он выдерживает высокие температуры.

Если вы серьезно подошли к выбору кирпича, это не повод для нервозности. Стоит выбирать только материал с гладкими сторонами. Кирпичи с неровной поверхностью делают внутреннюю поверхность дымохода еще более шероховатой, что приводит к значительному загрязнению дымохода продуктами сгорания.

Шероховатости, появляющиеся на кирпичах в процессе кладки и формирования швов, следует удалять губкой, смоченной водой.

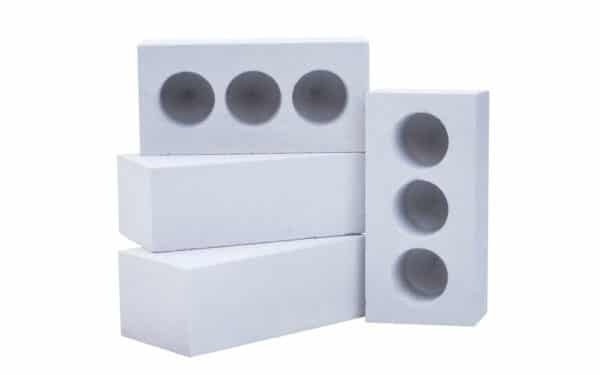

Силикатные кирпичи определенно не подходят для строительства дымоходов. Этот строительный материал при нагревании выделяет токсины в окружающую среду, поэтому его можно использовать только для отделки наружной части дома.





Силикатный кирпич никогда не используется для строительства дымоходов, так как при нагревании он выделяет токсичные вещества.

При покупке кирпича важно осмотреть края на нескольких экземплярах. Они должны быть идеально прямыми. Хороший кирпич - это тот, который имеет идеальную форму параллелограмма, достаточную прочность и равномерный обжиг.

Для кладки дымохода лучше использовать кирпичи размером 25x12x6,5 см.

Кирпич для дымохода над крышей

Рекомендуется облицовывать дымоход над крышей облицовочным кирпичом. Однако есть и противники этого правила, считающие, что материал, используемый для облицовки, практически сразу разрушится, чего не может произойти с другим строительным материалом - клинкерным кирпичом.

Часть дымохода над крышей может быть выполнена из кирпича-сырца, а затем облицована клинкерным материалом. Но есть и другой вариант: собрать "верх" дымохода сразу со строительным клинкером - около 50 кирпичей.

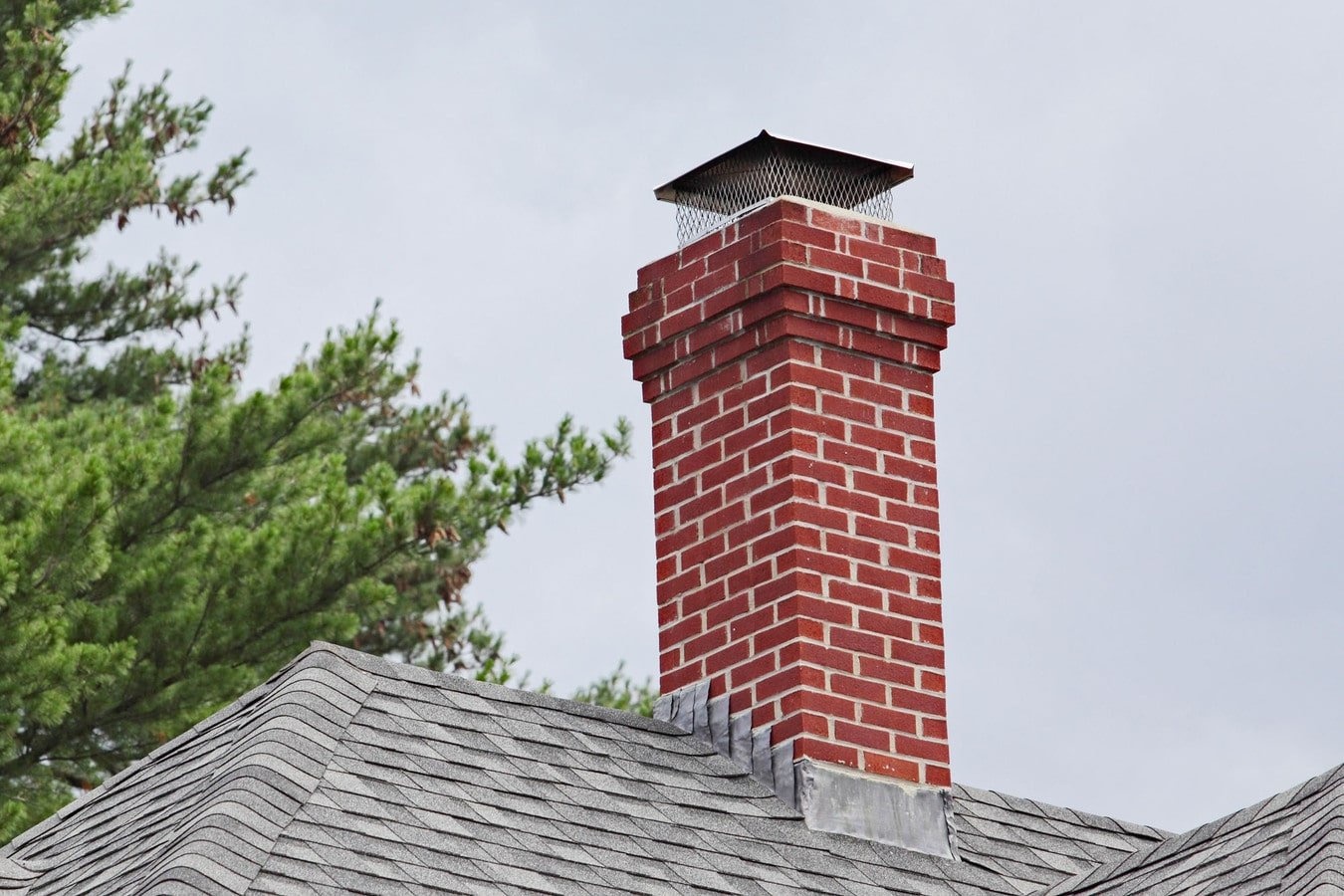

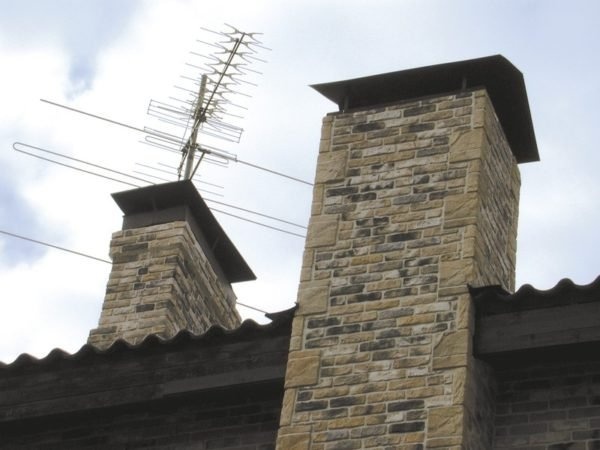

Чтобы придать кирпичному дымоходу красивый внешний вид, его облицовывают облицовочным кирпичом.

Расчёт параметров кирпичной трубы

Строительство дымохода невозможно без определения размера поперечного сечения внутри конструкции. Этот параметр очень важен, поскольку он влияет на способность котла выделять продукты сгорания топлива. Ширина дымохода всегда зависит от мощности отопительного прибора.

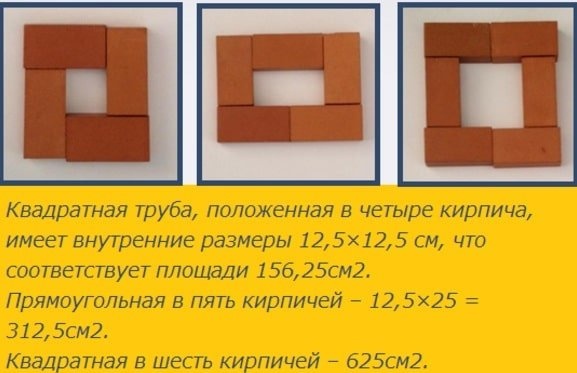

Чтобы узнать без сложных расчетов, каким должен быть внутренний диаметр дымохода, можно использовать один из трех различных размеров:

• "Шестерка", образованная рядом из шести кирпичей и позволяющая построить квадратный дымоход с сечением 25х25 см, является разновидностью дымохода, подходящего для каминов и русских печей, где необходимо организовать минимальное сопротивление движению нагретых продуктов сгорания.
• "Пятикирпичный" дымоход, выполненный из ряда пяти кирпичей, в результате чего получается прямоугольный дымоход с сечением 25х12,5 см, является вариантом дымохода для отопительных и кухонных плит и каминов;
• "четверка", образованная линией из четырех кирпичей и создающая дымоход с сечением 12,5х12,5 см, - идеальный вариант для дымохода небольшой электроплиты;





Расчет сечения дымовой трубы можно упростить, следуя стандартизированным размерам, которые отличаются количеством кирпичей в ряду

Другим важным параметром дымохода является его высота. При расчете длины дымохода следует учитывать место выхода дымохода на крышу (по отношению к коньку).

Дымоход на расстоянии 1,5 м или менее от конька крыши должен быть расположен на 50 см выше материала крыши. Если расстояние между самой высокой точкой крыши и дымоходом составляет 2 или даже 3 метра, высота дымохода над крышей равна этому расстоянию.

Если дымоход находится на расстоянии более трех метров от конька крыши, угол между верхним краем конструкции и коньком крыши должен составлять около 10˚.

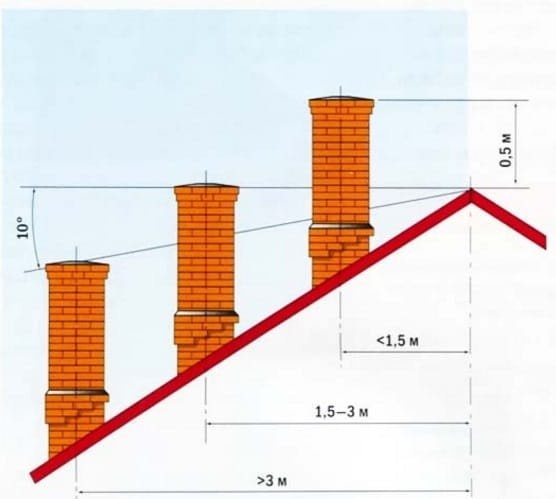

Высота дымохода зависит от расстояния дымохода от конька крыши.

Раствор для дымового канала из кирпичей

Раствор, используемый для приклеивания кирпичей к дымоходу, представляет собой смесь воды, песка и глины. Эти компоненты делают смесь похожей на кирпич по коэффициенту линейного расширения. Это означает, что раствор защищает кирпичную кладку от повреждений.

Глина, используемая в качестве одного из компонентов раствора, должна быть чистой. Других требований к нему нет, поэтому не страшно, если взятый природный материал жирный или разреженный.





Глина, добываемая для приготовления раствора, не должна содержать почву или другие примеси

Иногда глину для приготовления раствора нельзя смешивать с песком. Это происходит, когда присутствующая глина уже насыщена песком в соотношении 1:3 или 1:4.

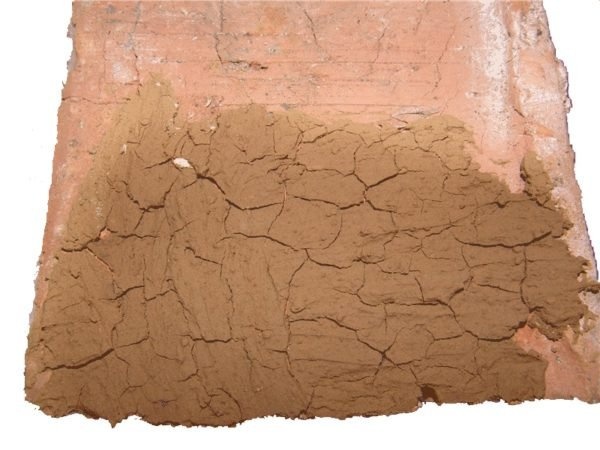

Если доля глины слишком велика, раствор начнет трескаться после схватывания. Недостаточное количество этого ингредиента в специальной смеси приведет к тому, что она будет крошиться при высыхании.





Важно соблюдать правильные пропорции ингредиентов раствора, иначе он не сможет выполнять свою функцию.

Для того чтобы выяснить, оптимальны ли пропорции ингредиентов в растворе, можно воспользоваться простым методом: размять смесь пальцами. Если нет отклонений от требований, смесь будет не скользкой и не шершавой, как кусок наждачной бумаги.

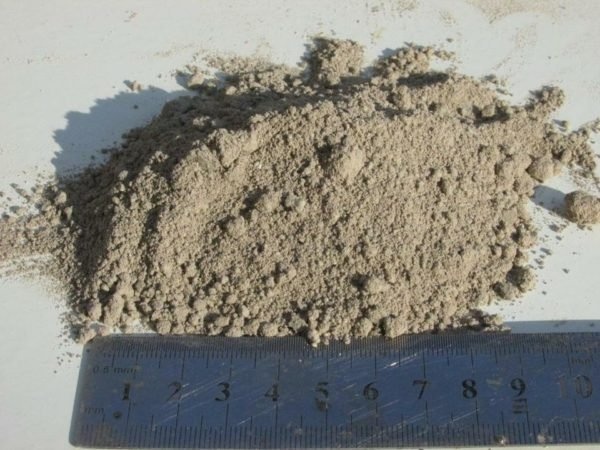

К песку предъявляются различные требования. Хорошо, если его зерна имеют большой диаметр - 1 мм. Зерна такого размера шероховатые на ощупь. Ни в коем случае нельзя использовать пылеватый песок, добытый в пойме ручья или реки.





Для приготовления раствора рекомендуется использовать крупнозернистый песок, который может образовывать хорошее сцепление с глиной.

Приготовление состава

Раствор для изготовления кирпичного дымохода готовится следующим образом:

1. Выкопайте глину, положите ее в железную емкость и залейте водой на 4 дня. Это позволяет получить глиняную массу без камушков, т.е. с консистенцией водянистой сметаны.

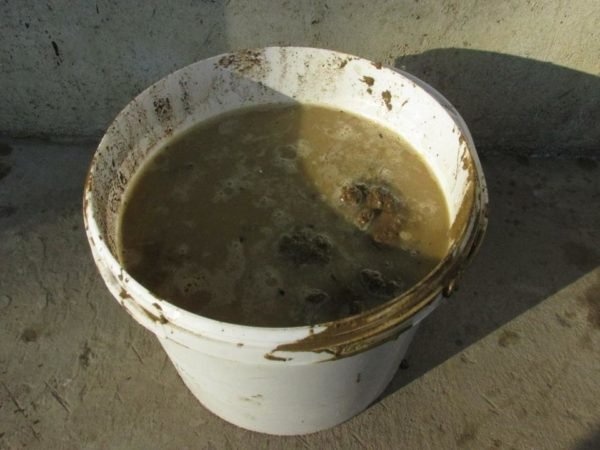

   После замачивания глина становится пластичной, поэтому ее кладут в воду на несколько дней.
2. Глину соединяют с ранее добытым песком в соотношении 1:3 или 1:4. В смесь порциями добавляют воду, стараясь получить раствор такой консистенции, чтобы он стекал с кельмы, не прилипая к ней.

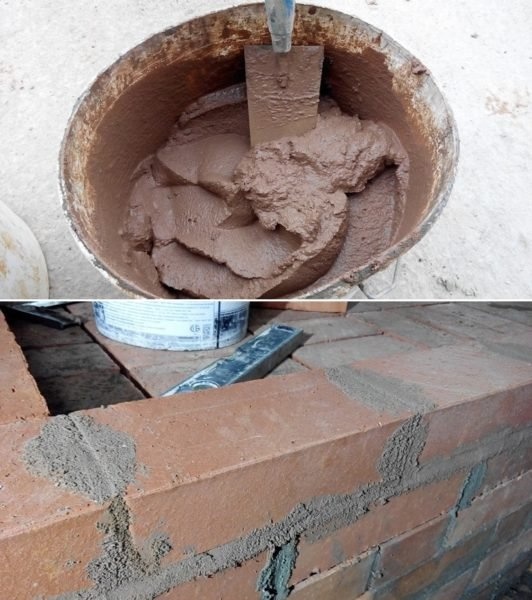

   Необходимо создать раствор такой консистенции, чтобы он легко стекал с металлической поверхности укладочного инструмента.

Если вы боитесь ошибиться в количестве ингредиентов раствора, можно купить готовую кладочную смесь из песка и глины в сухом виде. Самое главное, чтобы смесь, которую вы покупаете, была огнеупорной, иначе она не подойдет для кладки кирпича.

Изготовление кирпичного дымового канала

Дымоход размером 25x12 см подходит для большинства плит. Дымоход таких размеров изготавливается из кирпича, который должен быть специально разделен на 2 части. Кирпичи продаются в таком виде. При желании их можно обрезать самостоятельно с помощью шлифовальной машины с алмазным диском.

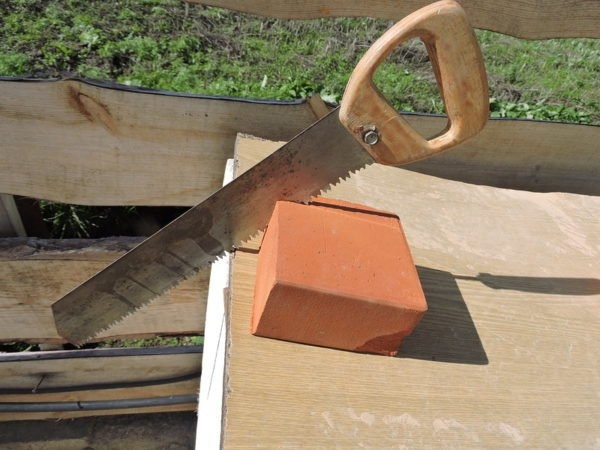

Кирпичи можно резать не только шлифовальной машиной, но и пилой со специальным полотном.

При укладке кирпича необходим слой раствора толщиной не более 1 см. Более толстый слой может привести к растрескиванию из-за теплового расширения.

Относительно сложный кирпичный дымоход не подходит для металлической плиты. Для такого типа установки лучше подобрать обычную железную трубу.





Чтобы построить правильный кирпичный дымоход, необходимо соблюдать все требования, включая выполнение арки, выдры и других частей конструкции.

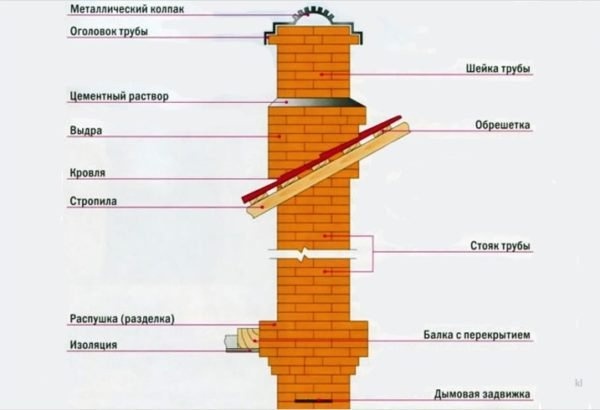

Чтобы собрать кирпичный дымоход, необходимо выполнить определенные действия:

1. Вооружитесь инструментами, например, резиновым молотком, шпателем, строительным уровнем и рулеткой. Измерьте расстояние от плиты до дымохода и дымоходного отверстия.
2. Начиная от печки, уложите первые ряды кирпичей. Используя спиртовой уровень, проверьте ровность всех четырех плоскостей в каждом ряду. После того, как первые 3 линии кирпичей построены, удалите излишки песка и глины влажной тряпкой.

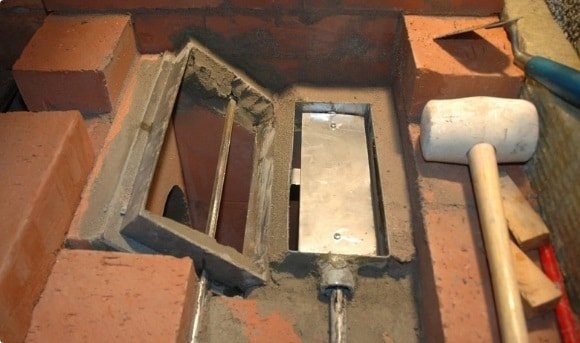

3. Закрепите раму на месте, где будут установлены ворота. Не сгибайте верхушки кирпичей из-за рамы. Поэтому необходимо сделать отверстие размером с раму ворот.







   Установите ворота так, чтобы не нарушалась горизонтальная плоскость кирпичной кладки.
4. Кирпичи перемещаются по рядам, пока не достигнут точки, где образуется перегородка. На этом этапе подсчитайте количество линий, которые будут образовывать продолжения труб в месте пересечения с плитой перекрытия. Считайте, что один ряд кирпичей увеличивает периметр дымохода на 1 /4 ширины кирпича.
5. Дымоход должен прилегать к потолочным балкам без зазоров. Если дымоход находится далеко от нижней поверхности потолка здания, создаются специальные конструкции в виде рам, которые помогают укрепить дымоход. Идея заключается в том, что негерметичное соединение между кирпичами и потолком приводит к ослаблению дымохода и протечкам на чердаке и в стропильной системе. Кстати, водосток может быть не только квадратным, но и прямоугольным.







   Слоты сделаны так, что в центре находятся ряды последовательных кирпичей.
6. Шаг за шагом от башмака до стены размером с дымоход. Ряды кирпичей укладываются до тех пор, пока дымоход не достигнет крыши.

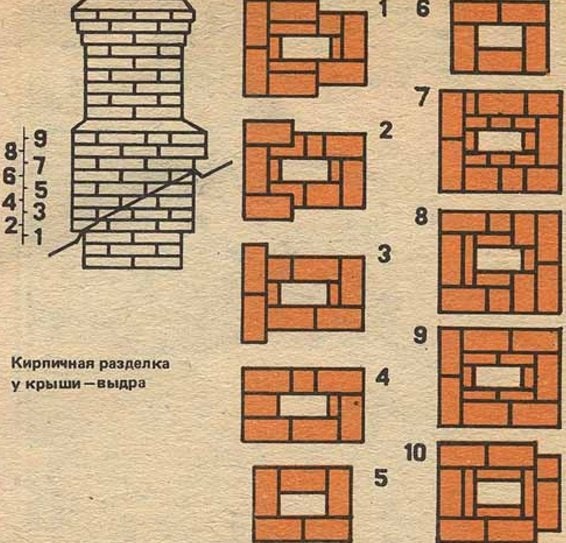

7. На нижнем этаже крыши начните строить дымоход для выдры. В этом случае действуйте очень осторожно, так как расширение дымохода должно проводиться поэтапно, с учетом угла наклона крыши. Чтобы облегчить задачу, строители рекомендуют вставлять в подкос куски листового металла и прикреплять их к стропилам во время кладки.







   Дымовой горшок устанавливается с постепенным расширением дымового канала с учетом уклона крыши.
8. Торцевые края кирпичей укорачиваются, чтобы уменьшить зазор между кровлей и выдрой. Если резка шлифовальной машиной нежелательна, на стыке между нижней частью выдры и крышей устанавливаются металлические пластины. Это предотвратит впитывание капель дождя с крыши в несущую конструкцию.
9. Сделайте декоративную часть дымохода - оголовок дымохода. Для этого внешняя окружность дымохода расширяется на четверть кирпича. Колпак дымохода уже сформирован из одного ряда, после чего укладывается последний ряд кирпичей. Металлическая сетка устанавливается в последней цепи материала, чтобы обеспечить барьер для птиц.

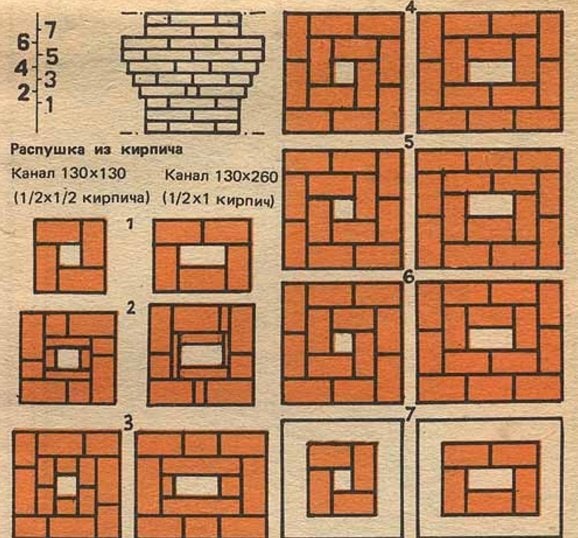

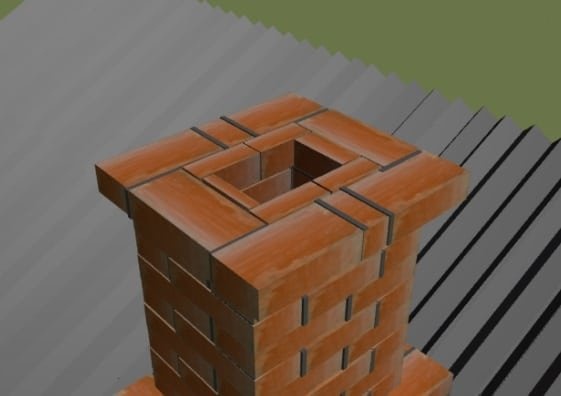

   Кирпичный оголовок дымохода выполнен с расширением в четверть кирпича.
10. Верхняя часть дымохода защищена защитным кожухом с помощью дюбелей. Через два дня, в течение которых раствор между кирпичами затвердевает, дымоход проверяется путем нагревания плиты. Если обнаружена плохая тяга, не паникуйте: ситуация улучшится после нескольких раз использования отопительного прибора. Швы кладки тщательно затираются, чтобы дымоход выглядел эстетично.

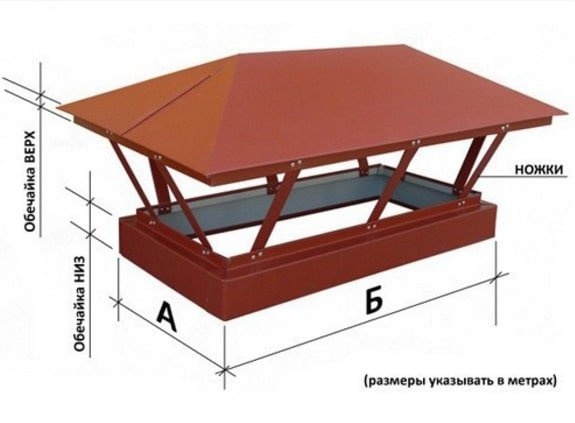

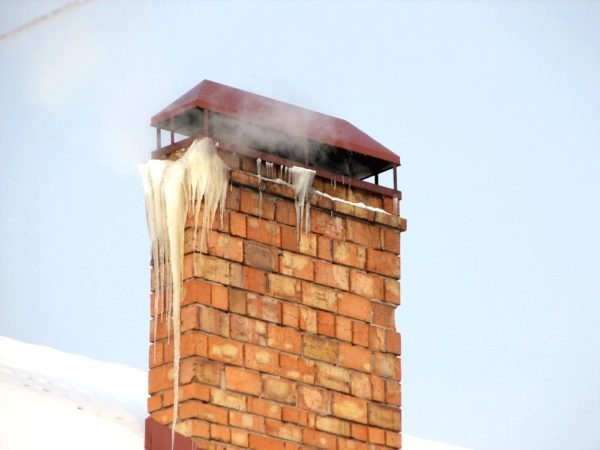

    К оголовку дымохода крепится защитный колпак, который защищает дымоход от осадков.

Если вы сомневаетесь в том, сможете ли вы построить кирпичный дымоход, вы можете попробовать построить пробный дымоход. Это предполагает работу на земле без раствора.

Фотогалерея: дымоходы из кирпича





В дымоходах для небольших кухонных плит используется схема кладки в четыре кирпича.





Верх дымохода закрывается специальным кожухом - жабо, который защищает от попадания дождя в дымоход и может служить декоративным элементом.





Такие большие дымоходы обычно строятся для больших газовых котлов.





Некоторые дымоходы закрываются сверху вентиляционным колпаком. Это часто требуется для газовых котлов.

Видео: пример строительства кирпичного дымохода

Гильзование кирпичной трубы

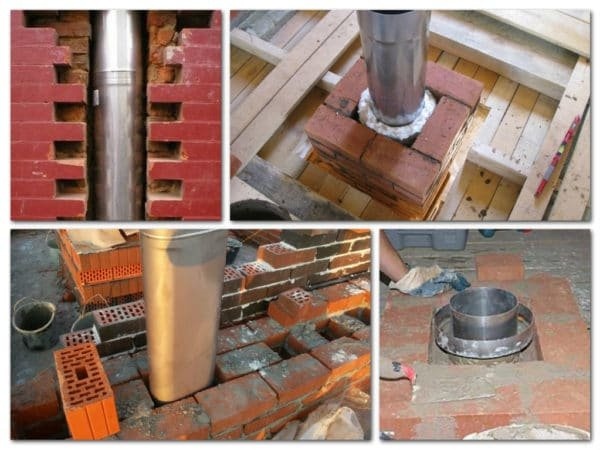

Герметизация кладки дымоходов - это метод восстановления герметичности дымохода путем вставки в него трубы из нержавеющей стали. Необходимость проведения такой операции может быть обусловлена определенными причинами.

Смысл загильзовки дымохода

В любом случае необходимо считаться с ухудшением состояния дымохода, так как внутренние стенки трубы со временем загрязняются сажей. Он может образовываться быстро и в больших количествах, если температура внутри дымохода постоянно меняется, а продукты горения содержат химические вещества.

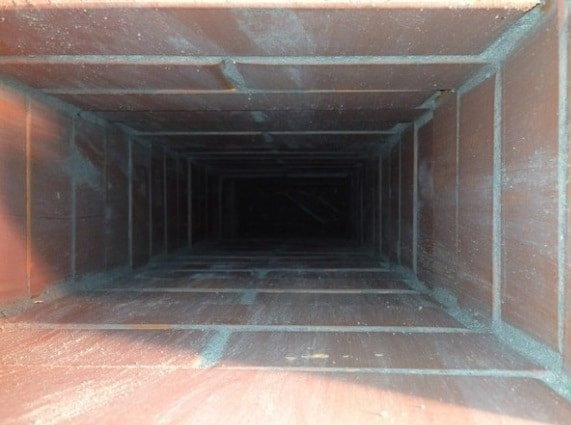

Кирпичная кладка наиболее подвержена загрязнению продуктами сгорания. Это связано с шероховатостью внутренних поверхностей кирпичного дымохода.





Забитый сажей дымоход приводит к плохому отводу дыма.

Забитый сажей дымоход препятствует нормальному функционированию дымохода, что, в свою очередь, вызывает обратную тягу, из-за которой дымовые газы идут вниз, а не вверх, прямо в дом. Для нормализации тяги дымоход опирается на лаги, которые превращают неровные стенки внутри дымохода в идеально гладкую поверхность. Кроме того, когда дымоход изгибается, он становится более плотным, его легче чистить и он лучше сохраняет тепло.

Лучшим выбором для гильзы дымохода является труба с овальным или круглым сечением. Изделие другой формы позволит саже скапливаться в углах.





Кожух продлевает срок службы кирпичного дымохода, так как защищает его от сажи.

Инструкция по гильзованию дымоотвода

Кирпичный дымоход должен быть облицован следующим образом:

1. Вся кирпичная кладка проверяется на прочность и целостность, а также на степень загрязнения.
2. Осмотрите внутреннюю часть дымохода. Убедитесь, что в дымоходе нет посторонних предметов, и определите сечение дымохода. На этом этапе также проверяется соответствие размеров дымохода размерам планируемого рукава. Если параметры трубы из нержавеющей стали не соответствуют размерам дымохода, новый воздуховод будет слишком узким.
3. Снимается одна стенка дымохода, та, на которой будет установлен теплозащитный экран. Размер отверстия зависит от длины элемента, вставляемого в дымоход. В демонтированной зоне установите люк, необходимый для очистки гильзы.







   Для установки кармана необходимо удалить часть дымовой трубы, иначе карман не поместится.
4. Соедините отрезок трубы с тросами с помощью крюков, длина и прочность которых позволит без проблем опустить изделие в дымовую трубу. Гильзу оставляют на такой высоте, которая не препятствует опусканию других участков трубы в дымоход. Каждая деталь медленно опускается в дымоход. Трубы соединяются друг с другом до полного заполнения канала.
5. Пространство между гильзами и внутренними стенками дымохода заполнено теплоизоляционным материалом, не восприимчивым к высоким температурам.

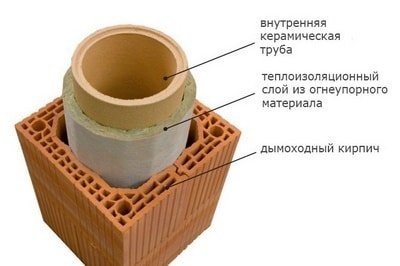

   В результате дымовой канал превращается в трехслойную структуру
6. Оголовок дымохода соединяется со второй трубой, которая оснащена специальным зонтом, защищающим дымоход от влаги. После этих действий разобранная часть дымохода может быть восстановлена до первоначального вида.

Видео: гильзование дымохода

Ремонт кирпичной трубы

Чтобы привести дымоход в порядок, можно пойти двумя путями: восстановить кладку или сделать кладку - обработать канал внутри специальным средством.

Реконструкция кладки

При незначительных повреждениях кладки дымоход ведет себя вполне предсказуемо - вместо поврежденных кирпичей вставляются целые. Для этого сколотые элементы тщательно очищаются от раствора и удаляются. Сдувшееся звено соскабливается, после чего на место кирпича вставляется новый элемент с использованием свежей смеси глины и песка.

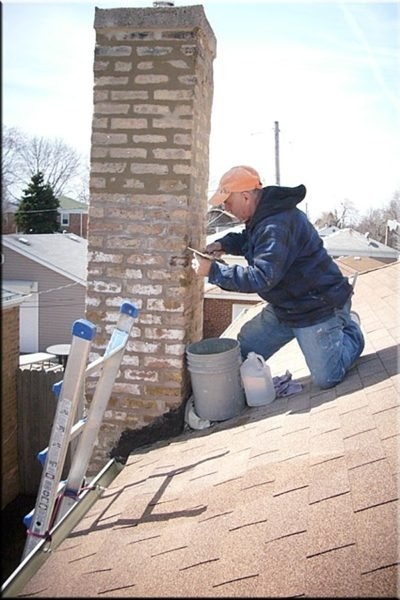

Если кладка немного повреждена, ее можно отремонтировать, заменив отдельные кирпичи новыми.

Иногда в трубе появляются трещины, которые позволяют влаге проникать внутрь во время сильного дождя. В таких случаях наружная поверхность дымохода над крышей грунтуется, а затем оштукатуривается.

Когда кирпичи в кладке повреждены более чем на 20%, частичный ремонт дымохода не является вариантом. Дымовые трубы с сильно поврежденными элементами полностью сносятся для новой кладки.

Видео: один из способов ремонта кирпичного дымохода

Обмуровка

Каменная кладка - отличный вариант, если проблема заключается в потере гладкости и прочности стенок дымохода. Для этого задания вам понадобится смесь Masan или Mordax. Эти составы способствуют восстановлению функции дымохода и совершенно не уменьшают его поперечное сечение.

Для проведения виниринга требуется всего несколько часов. Операция состоит из следующих шагов:

1. Область вокруг дымохода выстилается фольгой, чтобы капли специального состава не размазывались по кровле.
2. Используя щетку с металлической щетиной, удалите с внутренних стенок канала осколки кирпича и сажу.







   Перед кладкой кирпича необходимо очистить кирпичный канал, чтобы получить гладкую поверхность.
3. После опорожнения канала его следует очистить и протереть влажной шваброй.
4. Используя специальную кисть и лебедку, нанесите на внутренние стенки специальный раствор. Смесь для облицовки должна распределяться по поверхности во время мазка кистью.







   Футеровочный раствор Masan используется для ремонта дымоходов, поскольку он огнестойкий.
5. После высыхания раствора внутренние стенки дымохода обрабатываются второй, а затем третий раз.

В процессе очистки дымохода может понадобиться несколько различных щеток. Это связано с тем, что поперечное сечение дымохода в некоторых местах может отличаться. В целом, размер щетки должен соответствовать параметрам дымохода.

При соблюдении требований к процессу кладки можно создать надежный и долговечный дымоход в доме или бане. Самодельное сооружение может выглядеть не хуже, чем постройки настоящих мастеров. Если вы узнаете, как построить дымоход своими руками, вы также сможете сделать ремонт любой сложности без посторонней помощи.
