Пример порядовки отопительной печи





Плита - расположение плиты

Существует множество типов плит и каминов. Некоторые из них используются для обогрева дома, некоторые - для приготовления пищи, а некоторые - для украшения. Существуют плиты, выполняющие несколько функций одновременно, например, русская плита, а также плиты, которые называются "Голландия" и "Шведка".

Голландка, шведка – кто есть кто

Отличия

Плиты, предназначенные для обогрева дома и приготовления пищи, с древних времен назывались "шведками". В некоторых регионах можно встретить отопительные плиты, которые называются "шведками". Это не совсем так. Голландка обычно использовалась в избах как дополнение к русской плите и служила для обогрева дома.

Конечно, существовали разновидности, на которых устанавливались чугунные плиты, но они служили в основном для обогрева, а не для основного приготовления пищи. Олеконы обычно украшались изразцами - своего рода "модная" русская изба.

Отличается и расположение плиты - плита "Голландка" для обогрева не имеет жарочного шкафа, как в русской избе.

Рабочая кухонная «лошадка»

"Как и русская плита, шведка - это рабочий бык - у нее несколько функций. На ней можно успешно готовить еду, она способна обеспечить дом теплом, а некоторые варианты позволяют использовать ее в качестве духовки, выпекать хлеб и многое другое.

Сегодня мы расскажем вам об устройстве из собственных рук именно такого варианта. Перед нами чертежи и схема расположения отопительно-варочной плиты.

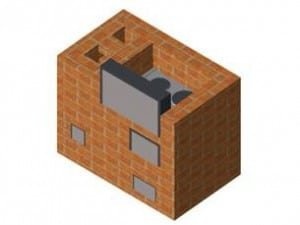

Схема плиты для нагрева и приготовления пищи

Корни одни – ростки другие

Глядя на плиты, мы замечаем, что компоновка похожа на русскую печь с отдельными элементами очага. Это неудивительно, ведь используемые в нашей стране обогреватели имеют только западное название - "шведка", но они в первую очередь приспособлены для использования в обычной русской избе.

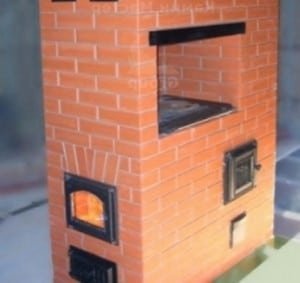

Возведение отопительно-варочной печи «шведка»

Чтобы построить печник своими руками, нам понадобится схема кирпичного печника для дома. Нам понадобятся материалы, конечно, в дополнение к похищению плит для приготовления пищи и отопления. На этом мы не будем заострять свое внимание, так как на страницах нашего веб-ресурса подробно написано о том, как выбрать кирпич для кирпичных печей и каминов своими руками, о приготовлении растворов для печей, о том, каким должен быть фундамент для печи.

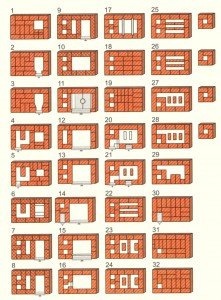

Стандартная последовательность действий для плиты:

• Наша плита для приготовления пищи и обогрева имеет зольник, и на плане кладки видно, что напротив него в передней части плиты использован кирпич толщиной 3/4. Внутренние стороны кирпича срезаны в виде конуса по направлению к камере, чтобы облегчить удаление золы.
• Ряд 1 - самый важный ряд. Кирпичи укладываются вручную, строго по уровню, а углы проверяются с помощью квадрата.





Первый ряд

• После установки зольных дверок приступайте к кладке ряда 2.





2-й ряд

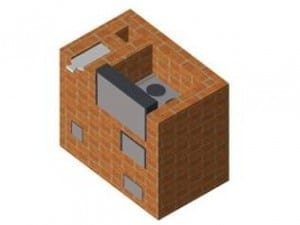

• Третий ряд плиты укладывается в соответствии с инструкцией по монтажу. Конфигурация золы достигается путем прижатия обеих сторон кирпичей друг к другу. Высота ряда равна высоте двери.





3-й ряд

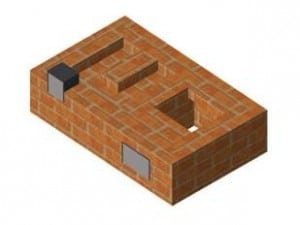

• 4-й ряд. Это начинается с левой стороны. Сначала установите дверцу для очистки. Кирпичная кладка своими руками выполняется в соответствии с проектом ряда, применяется дверца из ясеня. Отверстие над дверцей ясеня квадратное. Это достигается путем срезания кирпичей.





4-й ряд

• В 5-м ряду отверстие для золы еще больше сужается. Весь ряд очень похож на ряд 4.





Ряд 5

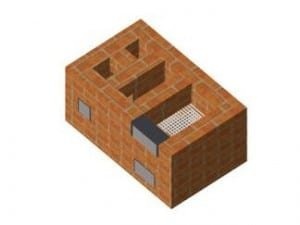

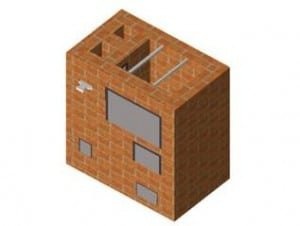

• Не забудьте оставить зазор 10 - 15 мм между кирпичами 6-го ряда и решеткой. Зазор следует заполнить золой или песком, чтобы компенсировать расширение металлической решетки во время нагрева.
• Для шестого ряда вам понадобится огнеупорный кирпич, положение которого обозначено штриховой схемой. Однако если у вас нет огнеупорных кирпичей, вы можете использовать обычные кирпичи. Кирпичи дробятся перед колосниковой решеткой. Это позволяет оптимально расположить топливо на колосниковой решетке. Сама решетка поддерживается на 5-м ряду.





6-й ряд

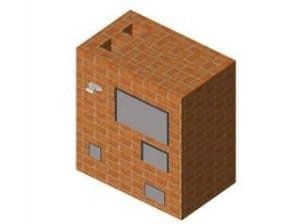

• 7-й ряд. Перекрыть U-канал так, чтобы образовалось три новых канала. Заслонка топки установлена и лежит на 6-м ряду.





Ряд 7.

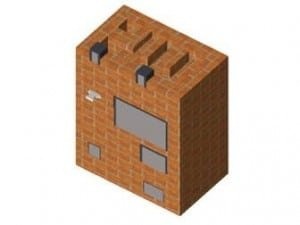

• Ряды 8. и 9. идентичны ряду 7. Высота ряда 9 равна высоте каминного люка. Кирпичи ряда 9, покрывающие перегородку топочной камеры и левого канала, имеют фаски с обеих сторон для обеспечения беспрепятственного прохождения дымовых газов из топки в канал.





8-й ряд





9-й ряд

• Люк топки закрыт. В этом ряду остаются только два строго квадратных канала.
• Десятый ряд выполнен из огнеупорного кирпича. Весь ряд устанавливается вертикально и проверяется спиртовым уровнем. Это связано с тем, что расположение духовых шкафов требует, чтобы плита располагалась сверху.





Ряд 10

Варочно-духовая камера – основное отличие

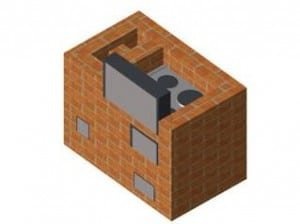

• Одиннадцатый ряд выложен из кирпича. Пространство для обжига закрыто нагревательной плитой. На левой стороне остаются два квадратных канала. Кирпичи, соприкасающиеся с полом, следует обрезать так, чтобы между ними образовался зазор в 20 мм. Сама посадка поддерживается 10-м рядом. В этом месте можно установить большую дверцу варочной панели. В этом случае при необходимости его можно успешно использовать в качестве духовки. Лучше всего установить металлическую раму и сделать отдельный люк. Это ваш выбор. Варочная панель не имеет этого элемента, ее ряды отличаются.





11-й ряд

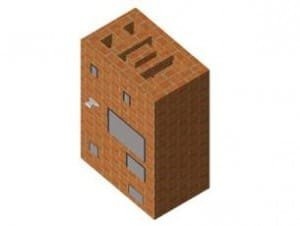

• Двенадцатый ряд располагается согласно схеме. Два левых квадратных канала объединяются в один прямоугольный канал.





12-й ряд

• Ряд 13: Перекрывайте прямоугольные отверстия, чтобы сформировать два квадратных канала.





Ряд 13

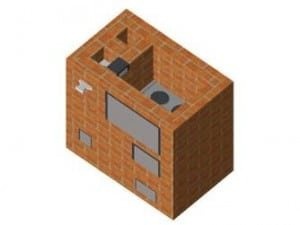

• Ряд 14 аналогичен ряду 13, с установленной заслонкой, позволяющей использовать варочную панель без нагрева всей плиты. Такое расположение при открытой заслонке позволяет устройству работать как обычная нагревательная плита.





ряд 14

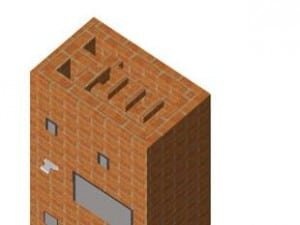

• В 15-м ряду заслонка закрыта.





15-й ряд

• 16-й ряд. Дверь в комнату для приготовления пищи закрыта. Дверь устанавливается с левой стороны. Он используется для вентиляции зоны приготовления пищи и удаляет запахи, пар и испарения, образующиеся во время приготовления пищи.





Ряд 16

• В ряду 17 вентиляционная дверь закрыта. Кирпичная кладка повторяет расположение рядов. Сверху, над варочным пространством, укладываются стальные полосы. Используйте их для дополнительного закрытия пространства для приготовления пищи. Расположение печи в сауне обычно не требует такого перекрытия, ее обычно делают в форме купола. Здесь, однако, требования несколько иные.





Ряд 17

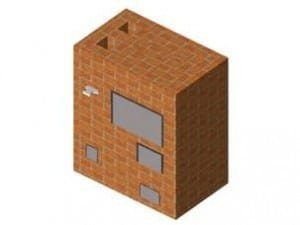

• В рядах 18 и 19 варочная камера перекрывается. На левой стороне находятся два квадратных канала.





18-й ряд





Ряд 19

• Ряд 20 На левой стороне остается только один квадратный канал. Установлена дверца в трубу самовара и для чистки. Два кирпича укладываются на перекрывающуюся поверхность пекарной камеры. Таким образом, они располагаются на краю. Расстояние от задней стенки до уложенных кирпичей должно составлять 40 мм.





Ряд 20

• Провяжите 21-й ряд так же, как 20-й ряд.





Ряд 21

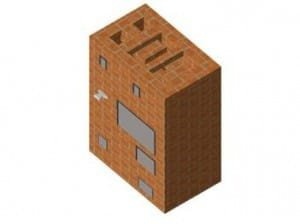

• 22-й ряд. Перекрывайте все выровненные двери. На левой стороне снова образуются два квадратных канала. Над пекарной камерой расположены три продольных канала. Средняя имеет ширину 50 мм, крайние - по 110 мм.

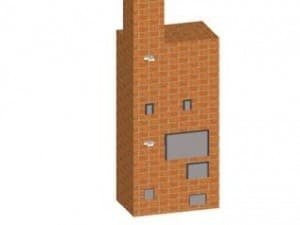

• Левые квадратные каналы остаются в ряду 23. Длинные каналы над варочной камерой перекрываются по бокам. Кирпичи вставляются в ребро на том же расстоянии, что и в ряду 20.





Ряд 23

• Ряд 23 повторяется в 24-м ряду.





Ряд 24

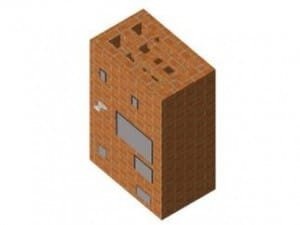

• 25-й и 26-й ряды повторяют узор с 22-го ряда.





Ряд 25





26-й ряд

• 27-й ряд. Три кирпича кладут на ребра на одинаковом расстоянии друг от друга и от стенок горшка. И снова остается только один квадратный канал.





Ряд 27

• 28-й ряд идентичен 27-му ряду. Обратите внимание на швы.





Ряд 28

• Ряд 29 Оставьте один канал квадратного сечения. Несколько кирпичей лежат на лицевой стороне. Они укладываются вплотную к передней стене, углубляются на половину своей толщины и опираются на кирпичи, уложенные на ребро.





29-й ряд

• В 30-м ряду тепловая камера полностью перекрыта. Остается только один дымоход, в котором установлена заслонка.





Ряд 30

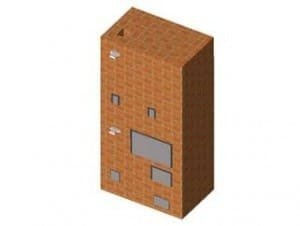

• Ряды 31 и 32 выполняются согласно ряду. Это создает три ряда над нагревательной камерой и обеспечивает отличную пожарную безопасность.





31-й ряд





32-й ряд

Плита готова, теперь ее нужно украсить, как это сделать? В этом вам поможет наша статья Декорирование печи. Если вы выполняете отделку своими руками, убедитесь, что вы выбрали отделку, которая подходит к интерьеру вашего дома.

Дымоход – окончание работы

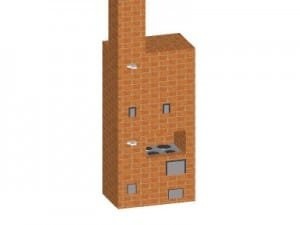

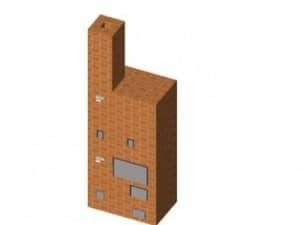

Важной частью любой банной печи является дымоход - о том, какой дымоход выбрать, вы можете прочитать в статье Выбор дымохода. Все последующие ряды образуют дымоход с дымовой трубой. Обратите внимание на сварные швы.

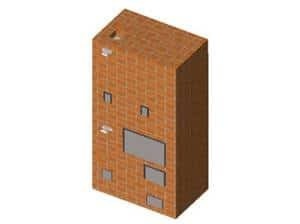

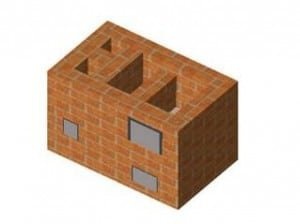

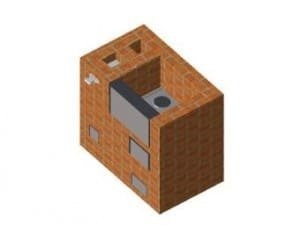

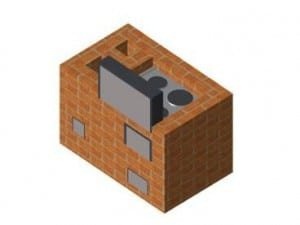

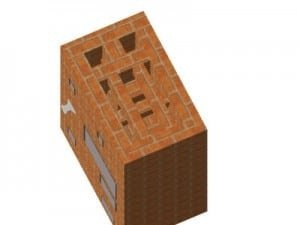

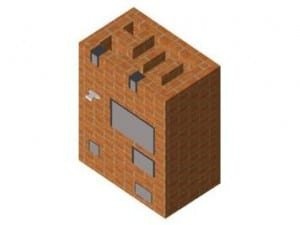

1. план укладки - дровяная плита





2. мощение - плита для отопления и приготовления пищи.





3. планировка - отопительная и кухонная плита





4 Слои - нагревательная и варочная плита





5. смешивание - Нагрев и приготовление

Двухъярусная конструкция

Помимо традиционной русской или шведской плиты, можно приготовить на плите с меньшим нагревом. Она отличается от русской плиты наличием верхней нагревательной камеры. Обе части нагревателя с нижним нагревом имеют одинаковую конструкцию. Приборы с подогревом пола имеют вытяжную систему, которая не проходит через воздуховоды.

Каменка с нижним нагревом обеспечивает теплоотдачу 3200 ккал/ч в нижней части и несколько большую теплоотдачу 3600 ккал/ч в верхней части. Низкотемпературная плита проста в установке, поэтому ее легко сделать у себя дома.

Нижний нагреватель выпускается в различных формах и поэтому подходит для любого дома. Кастрюлю с квадратным дном с подогревом легко сделать своими руками.
