Предназначение шиберной задвижки в дымоходе

Большинство отдельно стоящих домов и дач имеют автономные системы отопления, работающие на газе, твердом и жидком топливе. Эффективность теплоносителя в значительной степени зависит от качества отвода дымовых газов и количества свежего воздуха, подаваемого к плите. Когда котел выключен, дымоход должен быть закрыт во избежание высасывания теплого воздуха из помещения и засасывания посторонних предметов в отопительный прибор. Дымовая заслонка - это простое, но эффективное устройство, которое было изобретено много веков назад, почти одновременно с появлением первых кухонных плит. Он может поставляться вместе с котлом или приобретаться отдельно. Если у вас есть обычные бытовые инструменты и вы умеете с ними обращаться, вы также можете сделать задвижку для дымохода своими руками. Для этого ознакомьтесь с назначением, принципом работы и технологией изготовления данного устройства.

Определение понятия заслонки для дымохода

Заслонка дымохода - это устройство, используемое для полного или частичного закрытия пути дымовых газов из печи. Продукт может использоваться в отопительных и вентиляционных установках. Дымоходная заслонка работает по тому же принципу, что и водяной шаровой кран, врезанный в трубу водоснабжения.

Путем различных манипуляций с заслонкой регулируется размер поперечного сечения трубы. Таким образом, можно увеличить тягу для быстрого обогрева помещения или уменьшить ее для экономии топлива и поддержания процесса горения на нужном уровне. Задвижки для дымоходов изготавливаются из жесткого металла, устойчивого к перепадам температур, механическим нагрузкам и коррозии.

Устройство и принцип работы

Поскольку заслонка дымохода подвергается воздействию высоких температур, влаги и химически активных веществ, эта деталь изготавливается из чугуна или нержавеющей стали - высокоэффективных материалов.

По своей конструкции дымовая заслонка представляет собой запорное устройство, состоящее из корпуса и регулировочного элемента различной конфигурации и техники настройки. Интенсивность потока дымовых газов регулируется путем перемещения заслонки по горизонтали или вокруг своей оси. Задвижка изготавливается в зависимости от конфигурации трубопровода и может быть смонтирована в каналах прямоугольного, квадратного и круглого сечения.

Принцип работы заключается в регулировании тяги путем расширения или сужения выходного канала. Во время разжигания и для достижения максимальной температуры в печи заслонка полностью освобождает трубу. При достижении желаемой температуры и для перевода печи в режим непрерывного горения заслонка закрывает дымоход до тех пор, пока не будет достигнуто оптимальное соотношение всасываемого воздуха и дымовых газов. Пока котел используется, устройство остается закрытым.

Область применения дымовых заслонок практически неограниченна. Они устанавливаются в дровяных печах, отопительных котлах и печах для саун. Установка заслонок помогает предотвратить задувание продуктов сгорания в помещение в случае обратной тяги.

Виды заслонок для дымохода

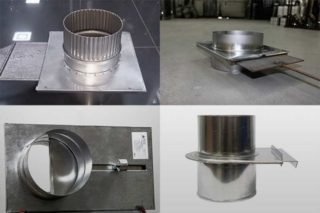

Существуют различные типы дымовых заслонок, которые можно использовать для регулирования потока продуктов сгорания. Выбор зависит от конфигурации дымохода и используемого материала.

Возможны следующие варианты исполнения:

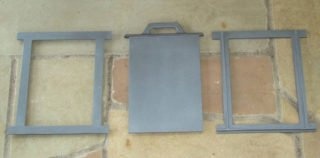

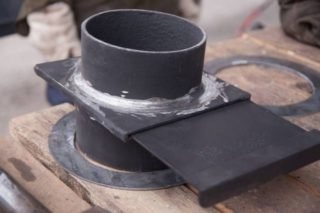

• Намотанный. Это изделие состоит из круглой или прямоугольной пластины, которая скользит по направляющим внутри дымохода. Благодаря отверстиям в швеллерах рама максимально плотно удерживается в трубе. Регулировка осуществляется путем сдвигания пластины вперед и назад для достижения определенного результата. Выдвижные устройства чаще всего используются в трубах с квадратной кладкой. В круглых каналах они выполняют свою функцию так же эффективно.

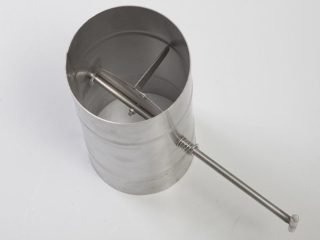

• Дроссельный клапан. Классический колпак дымохода состоит из стальной или чугунной пластины, вращающейся вокруг своей оси. Стержень вставляется в отверстия в стенках дымохода и не выдвигается. Поток газа регулируется путем поворота рамы на определенный угол, после чего продукт блокируется. Различные модели оснащены ручным или электрическим приводом, в том числе с дистанционным управлением.

Воздушная заслонка может быть отдельным или вспомогательным компонентом дымохода. Его функция заключается в закрытии дымохода перед сильными порывами ветра и после завершения растопки. Тяга регулируется силой пружины, которая соединяет дымоход с заслонкой. Сделать такую задвижку для дымохода своими руками несложно, но принесет много пользы.

Преимущества и недостатки

Как и любой инженерный проект, трубочисты имеют свои преимущества и недостатки.

Преимущества включают:

• Регулируемая тяга;
• Блокирующее дуновение ветра.
• Поддержание тепла на плите при закрытом дымоходе;
• Экономия топлива за счет уменьшения количества воздуха, поступающего в плиту;

Недостатки конструкций:

• Изделия дроссельного типа ненадежны, могут заклинивать и не закрываться от скопления сажи;
• Правильная настройка требует опыта и навыков.
• Роторные устройства затрудняют, а иногда делают невозможной очистку воздуховодов;

При правильной установке и эксплуатации заслонки делают топку котла более удобной, экономичной и безопасной.

Способы установки заслонки для дымохода

Существуют следующие правила и методы монтажа выдвижной заслонки

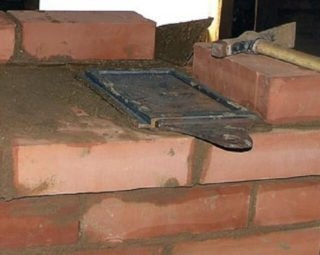

• В кладке - на высоте 60-80 см от ее основания;
• создание отверстия в заслонке для выпуска газов угарного газа с предварительным закрытием воздуховода.
• заслонка должна двигаться в пазах и свободно вращаться на штоке без заеданий;
• в стальной трубе - стыковое соединение (раструб) на неизолированном участке;
• высота от выхода металлического дымохода составляет не менее 150 см для предотвращения тепловой деформации;

В любом случае необходимо сделать отметки на ручке заслонки, чтобы определить ее положение в дымоходе.

Изготовление заслонки своими руками

Начальный этап изготовления заслонки на дымоход своими руками заключается в измерении и составлении чертежа. На основе проекта составляется расчет материалов и оборудования.

Для работы потребуется:

• дрель, болторез, сварочный аппарат;
• стержень для рамы.
• рулетка, компас, маркер;
• порок;
• ядро;
• плоскогубцы;
• Лист нержавеющей стали толщиной 2,5-3 мм;
• молоток;

Особое внимание следует обратить на размеры изделия. Отверстия для сердечника должны располагаться точно по горизонтали. Необходимо сделать припуск в 1-2 мм, так как сталь расширяется под воздействием тепла. Рама не должна касаться внутренних краев направляющих, а сальник не должен касаться стенок трубы. Перед окончательным закреплением протестируйте изделие во всех режимах работы.
