Правильный проход дымохода через кровлю: правила обустройства проходок для разных типов дымоотводов

При установке дымохода в доме или бане необходимо не только правильно закрепить его, подключить и рассчитать аэродинамику для хорошей тяги. Очень важно, чтобы дымоход проходил через крышу, чтобы в будущем не было протечек или обугливания стропил в этом месте.

И здесь необходимо не только аккуратно сделать отверстие в кровле, но и максимально герметизировать проход, подобрать герметики и при этом сохранить эстетичный вид всей кровли. Здесь действительно много тонкостей и нюансов!

Содержание

• Правила и нормы проектирования
• Металлический фартук и гибкие планки для прямоугольных дымоходов
• Планирование и закрепление дымохода
• Герметизация отверстий в крыше
• Проемы в крыше и гнезда для круглых дымоходов
• Готовые мягкие воздуховоды для любых конструкций
• Металлические отверстия для жесткой фиксации
• Сборка переходного канала для разнородных материалов

Правила и нормы проектирования

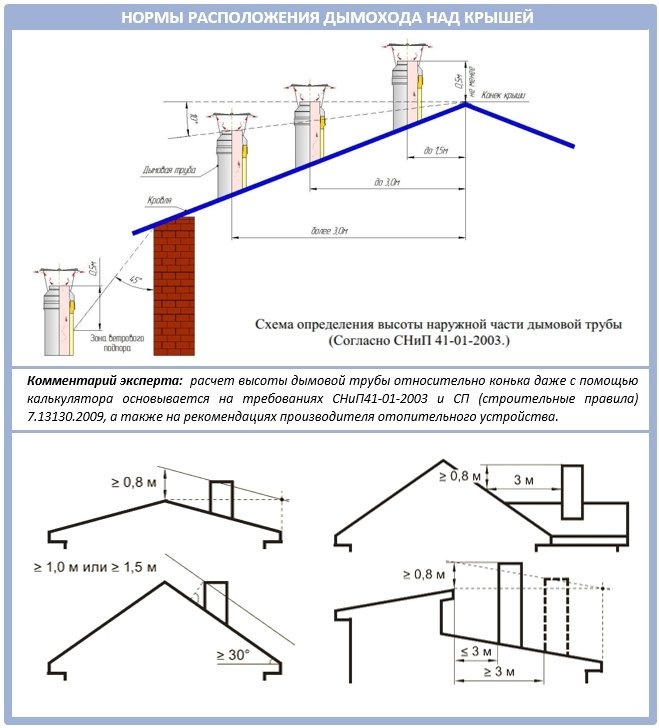

Первое, что необходимо сделать при строительстве крыши, - это тщательно спроектировать положение дымохода. Для этого существуют определенные правила, которые регулируют высоту и расположение дымоходов на крыше:

В настоящее время в России проход дымохода через крышу дома осуществляется в соответствии с требованиями СНиП 41-01-2003. Они несколько устарели, но это указания надзорных служб, поэтому данный документ является действующим.

Также следует опасаться столь модного сейчас объединения дымохода и других труб, вентиляционных и канализационных, в один большой короб. Иногда архитекторы хотят таким образом уменьшить количество ненужных визуальных деталей на крыше.

В результате на крыше образуется огромный короб, иногда до 6 метров в длину и 1,5 метра в ширину. И установить их в элементы крыши гораздо сложнее, чем те же 6-8 труб, но по отдельности.

Определившись с местом расположения будущего дымохода, пора подготовить стропильную систему к установке. А это уже зависит от того, насколько широк сам дымоход и какой он формы.

Металлический фартук и гибкие ленты для прямоугольных дымоходов

Итак, начнем с традиционного, хотя и довольно устаревшего варианта - квадратного кирпичного дымохода.

Ведь его монтаж, начиная от специального отдельного фундамента и заканчивая герметизацией соединения с крышей, довольно сложен. Но при этом, конечно, качество все равно не гарантировано, так как многое зависит от выбора материалов и профессионализма оператора плиты.

Проектирование и закрепление дымохода

Обычный дымоход из каменной кладки имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. Однако более современные металлические и керамические дымоходы проще в обслуживании и установке.

В любом случае дымоход должен располагаться как можно ближе к коньку, что снижает снеговую нагрузку на саму трубу и уменьшает количество воды, которая стекает вокруг нее. Это означает, что риск протечек значительно снижается.

Обычно прямоугольная труба размещается вдоль направления склона:

В целом, стропила в таком месте следует обрабатывать следующим образом. Ниже приведен порядок установки фартука:

• Шаг 1. Первым шагом является использование нижних окладных планок, которые прикладываются к стенке дымохода и отмечают линию вверху.
• Шаг 2 С помощью шлифовальной машинки сделайте трубочист по этой линии.
• Шаг 3. Затем пыль удаляется, чтобы мелкие частицы цемента и песка не соприкасались с поверхностью гидроизоляции крыши. Со временем они превращаются в абразивное вещество, которое может повредить кровельный материал.
• Шаг 4: Если дымоход не помещается в отверстие между стропилами и необходимо срезать более одного стропила, крайние стропила необходимо укрепить. Для этого они изготавливаются попарно.
• Шаг 5: Если дымоход проходит прямо по коньку, коньковая обрешетка устанавливается с обеих сторон дымохода, а стропила верхней части опираются на поперечные балки.
• Шаг 6: Если дымоход находится в стороне от конька, то поместите один конец фартука на дымоход и заправьте другой конец под кровельный материал. Если дымоход расположен близко к дымовой трубе, то защитный фартук следует проложить непосредственно под коньковой балкой и закрепить специальными деталями, после чего зафиксировать влагостойким герметиком.

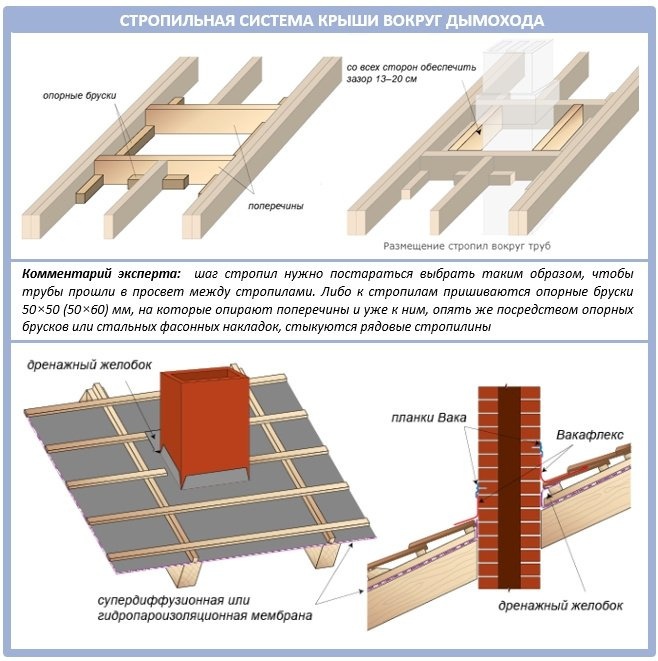

Это схема расположения стропил:

Однако при использовании дополнительной древесины в стропильной схеме следует помнить, что древесина и пластик чувствительны к высоким температурам. По этой причине строительные нормы требуют, чтобы расстояние между дымоходом и элементами обрешетки крыши составляло не менее 130 мм.

Если используется керамический дымоход без изоляции, зазор должен составлять не менее 250 мм. И как раз там, где она проходит через крышу, труба должна иметь углубление - специальное утолщение.

В настоящее время многие производители дымоходов рекомендуют специальные монтажные комплекты в дополнение к опорным стержням:

Проход самого дымохода через крышу также требует такого специального колпака, который называется капельным колпаком. Он устанавливается непосредственно на дымоход в качестве декоративного и функционального элемента.

Для обеспечения надлежащей тяги высота дымохода должна составлять не менее 5 м от колосниковой решетки до дымохода. В то же время дымоход должен быть надежно защищен от атмосферных осадков. Для этого существуют специальные элементы, такие как дефлекторы, зонтичные и другие насадки, в том числе уловители из металлической сетки.

Идите дальше. Если ширина трубы менее одного метра и она проходит прямо в долине, разместите ее так, чтобы один из верхних углов основания находился как можно ближе к центру долины. Для этого решения потребуются пользовательские дополнения.

Если ширина дымохода превышает 80 см, со стороны конька создается небольшая двускатная крыша. Важно, чтобы он был изготовлен из того же материала, что и крыша, хотя иногда имеет смысл выбрать металл.

Только имейте в виду, что пандус сам по себе является проблемным элементом, образуя одновременно две ендовы крыши (а ендовы всегда являются самым слабым местом). В такой конструкции трудно обеспечить тепло-, паро- и гидроизоляцию, а также достаточный уровень вентиляции.

Кроме того, довольно широкий дымоход обычно препятствует вентиляции утепленной крыши, поэтому рядом с ним, перед и за дымоходом необходимо установить дополнительные вентиляционные элементы. Например, аэраторы или вентиляторы.

Кроме того, чем ниже в долине находится дымоход, тем больше снега будет скапливаться за ним. Поэтому, безусловно, необходимо установить надежные снегозадержатели выше уровня дымохода. Однако избегайте размещения дымохода рядом с мансардными окнами, иначе выхлопные газы будут попадать в подкровельное пространство.

Наконец, чаще всего выясняется, что дымоход неправильно установлен на этапе строительства стропильной системы крыши. На этом этапе вы еще можете изменить расположение дымохода, если это возможно. Например, если он еще не замурован, хотя это скорее исключение из правил, чем обычная практика.

Герметизация прохода через разные виды кровли

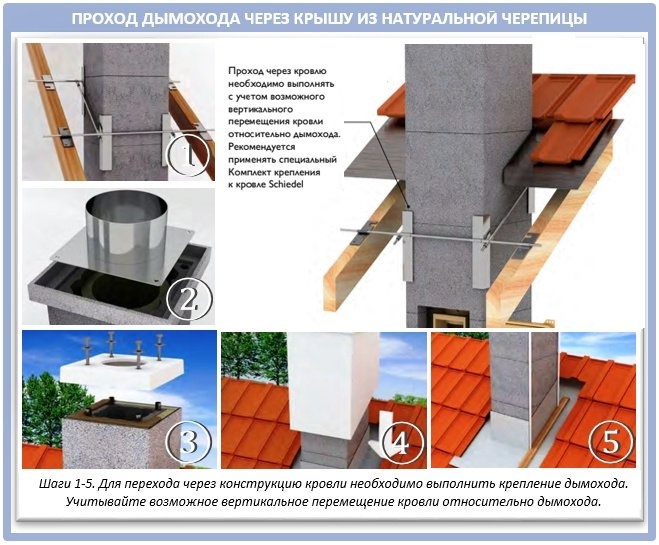

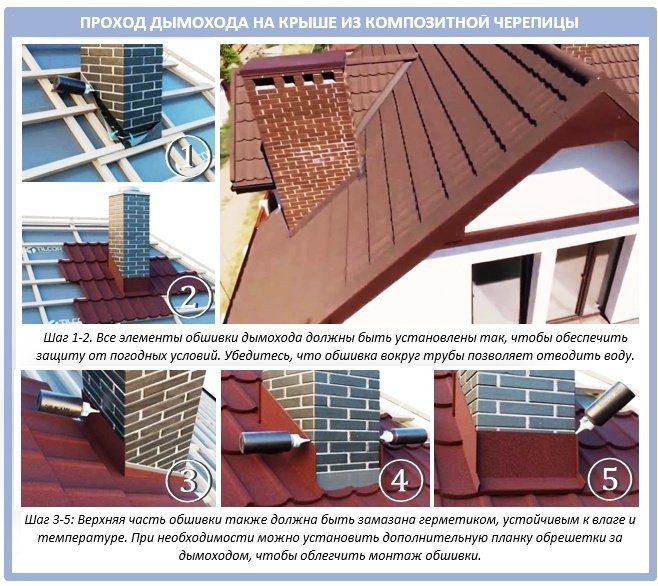

Вот, например, как провести дымоход через крышу из глиняной черепицы:

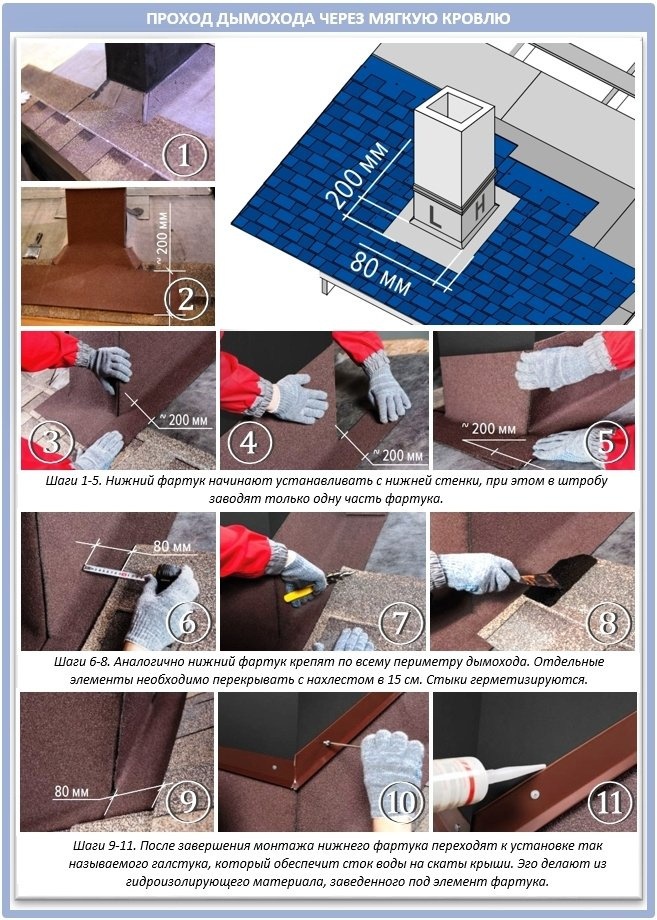

Это инструкции для квадратного дымохода через мягкую кровлю:

Как вы видите, дымоход защищен от возможных протечек фартуком из специальных элементов. Кроме того, для натуральных кровельных покрытий, таких как глиняные или цементно-песчаные крыши, теперь предлагаются очень удобные гибкие планки. Они изготавливаются из свинца или алюминия, с клеевым слоем на внутренней стороне.

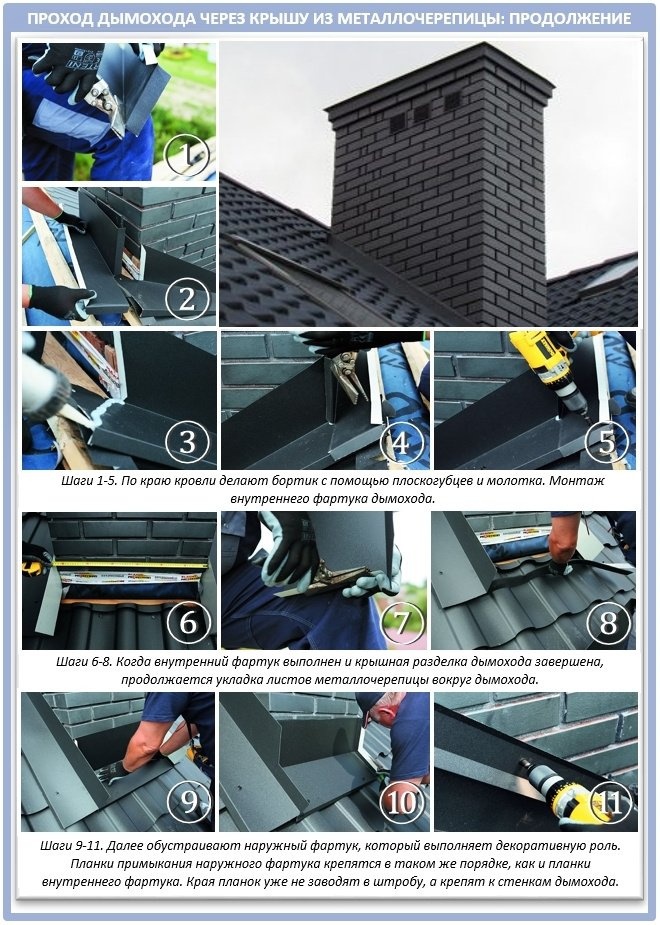

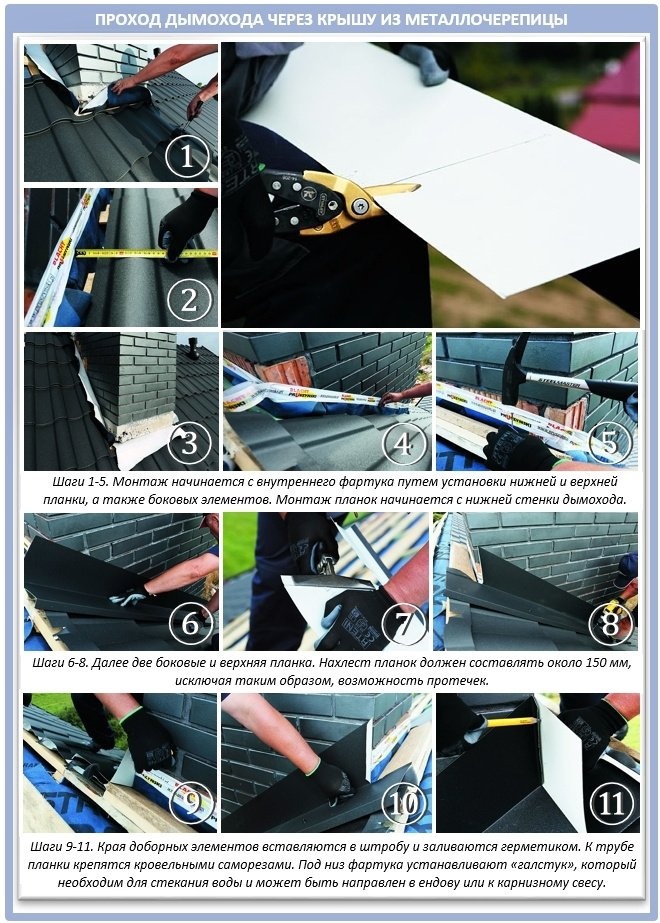

Имеются также специальные продукты для металлических крыш. Однако вам все равно придется проделать большую работу:

Кстати, обычно в инструкции по монтажу выбранного вами кровельного материала всегда есть подробное объяснение того, как обойти дымоход, и всегда можно купить необходимые планки у того же производителя, который выпустил понравившееся вам кровельное покрытие.

Кровельные проходки и патрубки для дымоходов с круглым сечением

Металлические круговые системы всегда требуют дополнительных креплений. Такие элементы должны быть закреплены с помощью зажимных хомутов. На каждые два метра такого дымохода устанавливается кронштейн для крепления к стене, а на тройник - еще один кронштейн. Для крепления стальных труб также используются специальные кронштейны.

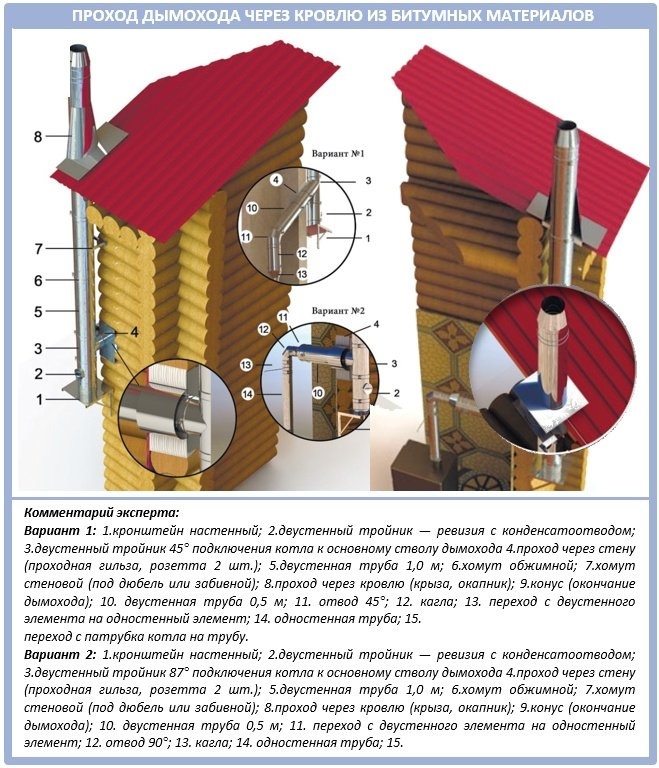

Прохождение самого дымохода зависит от его сечения и формы, угла наклона крыши и типа используемого кровельного материала:

Вот очень подробное видео, показывающее вывод круглого дымохода на крышу:

Готовые мягкие проходки для любых конструкций

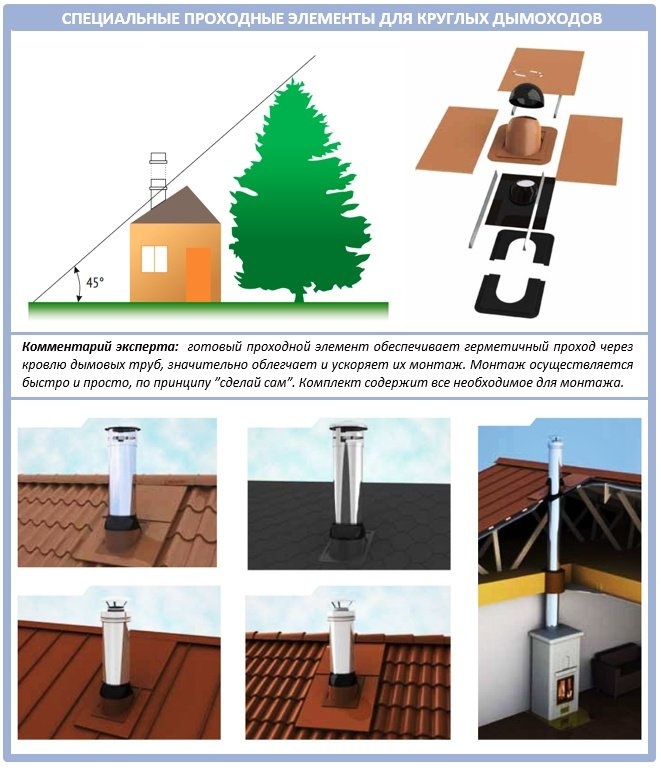

Круглый дымоход немного сложнее обойти, чем квадратный. Для этого сегодня существуют кровельные выходы для дымоходов в виде универсальной чаши или основного смыва:

Что представляет собой такая дымовая труба? Это специальный компонент дымохода в виде гибкого материала из силикона или EPDM-резины. Оба могут выдерживать температуру от -74°C до +260°C. Сам желоб опирается на стальную пластину, которая надежно закреплена на крыше.

Этот оклад натягивается на круглую трубу с мыльным раствором, а под окладом смазывается кровельным герметиком. Хорошей особенностью этого гермоввода является то, что он может принимать любую форму, поэтому не имеет значения, на каком шаге он установлен. Весь процесс намного быстрее и точнее, чем при кладке дымохода.

Так, этот гибкий фартук следует накладывать непосредственно на проход и прижимать листом в форме круга или прямоугольника (предварительно проделав в нем отверстия под саморезы).

Затем нанесите специальный огнеупорный герметик (не обычный кровельный герметик) на место контакта с крышей и закрепите всю конструкцию с помощью отвертки.

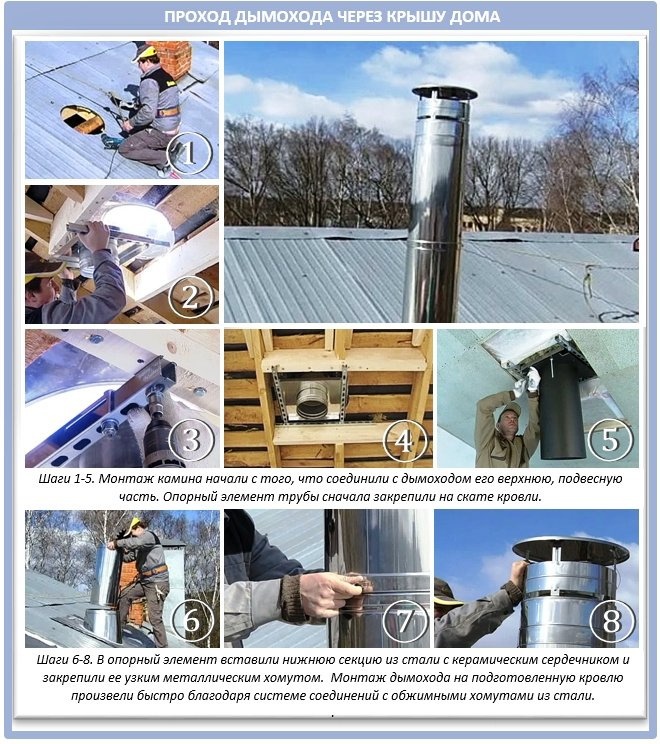

Вот как на практике правильно выводится дымоход через крышу:

Металлические патрубки для жесткой фиксации

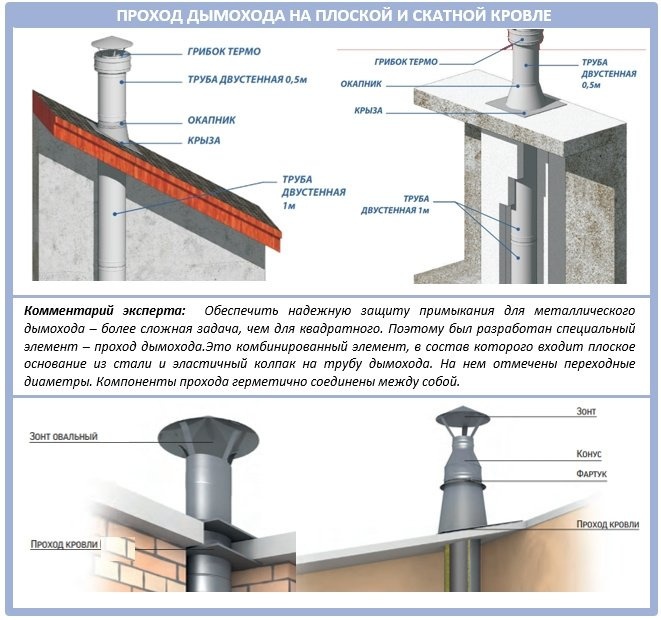

Если дымоход располагается на крыше без рельефа (не всегда), то вместо гибких проходных изделий используется металлическая дымоходная труба. Это также готовые изделия, окрашенные или изготовленные из оцинкованной стали:

Такие патрубки обычно изготавливаются из легированной стали со стандартными размерами и для стандартных углов наклона крыши.

Здесь инструкции немного отличаются:

• Шаг 1: Проделайте подходящее отверстие в крыше. Для этого используйте маркер и подходящий инструмент, например, лобзик, пилу или ножницы.
• Шаг 2: Аккуратно удалите изоляцию из отверстия и отрежьте решетку, которая будет мешать.
• Шаг 3: На внутренней стороне крыши закрепите лист огнеупорного материала так, чтобы с каждой стороны оставался запас прочности в 15 см.
• Шаг 4: Вставьте трубу дымохода и закрепите ее хомутом.
• Шаг 5: Вставьте сквозную деталь и закрепите ее на поверхности крыши с помощью шурупов и специального герметика.
• Шаг 6: Продолжайте наращивать сегменты трубы до нужной высоты - пока сама труба не окажется на высоте не менее одного метра над хребтом.

Если вы хотите изолировать всю конструкцию в месте прохождения трубы, используйте только негорючий изолятор, например, минеральную вату. Его можно просто проложить между деревянными частями конструкции и самим дымоходом. Это необходимо для предотвращения образования конденсата в этой области.

Некоторые другие важные моменты. Если дымоход возвышается над крышей более чем на 2 метра, необходимо установить дополнительные крепления:

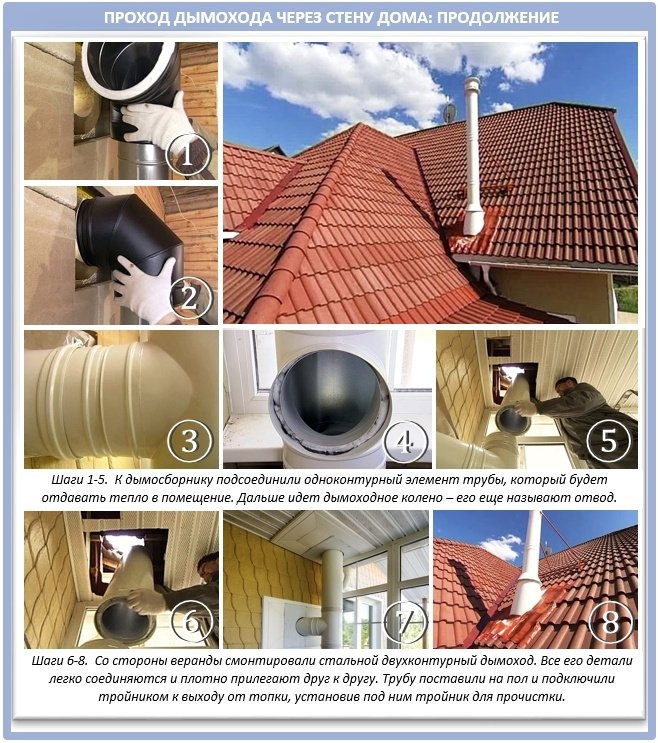

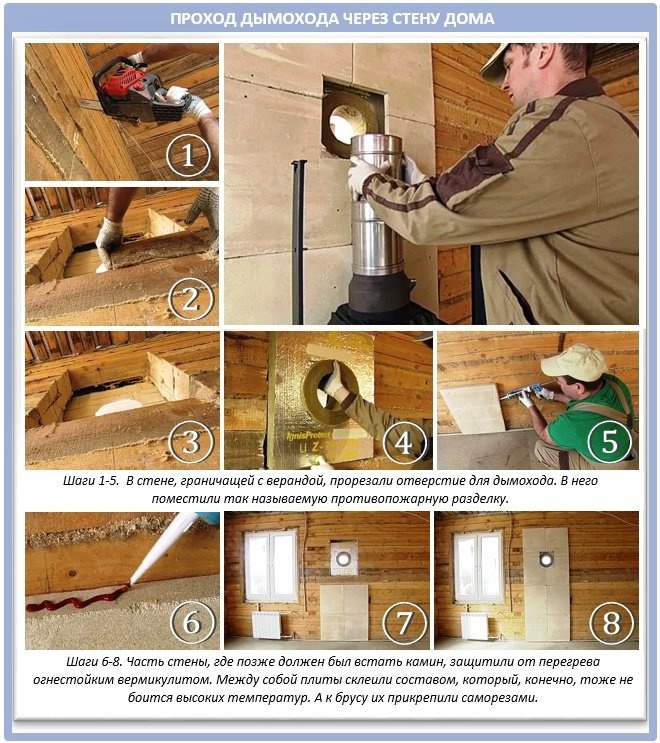

Круглые дымоходы также обычно усложняют весь процесс, так как имеют изгибы на своем пути, а иногда их даже приходится проводить через стены и только потом через крышу:

Устройство проходного короба для разнородных материалов

Существует также практика прокладки трубы через крышу с помощью гильзы. Это выгодно, когда крыша выполнена из разнородных материалов с различной огнестойкостью.

В этом случае необходимо изготовить из огнестойкого материала короб нужного размера, провести через него трубу так, чтобы до стен оставалось не менее 15 см, и заполнить пространство керамзитом.

Вот пример такого дымохода:

Возникали ли какие-либо проблемы после установки дымохода на крыше?
