Потолочно-проходной узел дымохода

Проход через кровлю: виды проходных узлов и их использование

При установке дымохода любого типа самое главное - соблюдать правила пожарной безопасности. Любой дымоход является потенциальным источником пожара, так как температура дымовых газов может быть очень высокой, а малейшая ошибка при монтаже может привести к серьезным последствиям.

Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции

Для прохода дымохода через деревянную конструкцию можно использовать готовый дымоходный колпак (см. рисунок). Он выбирается в зависимости от внешнего диаметра дымохода. Этот дымоход должен быть подготовлен перед установкой: все поверхности, которые будут соприкасаться с деревянной обшивкой потолка, и все внутренние поверхности дымохода должны быть облицованы теплоизоляцией.

Сборка потолочной водопропускной трубы является сборной. Перед использованием он должен быть облицован теплоизоляцией со всех сторон, кроме передней стороны.

Обычно в качестве теплоизоляции используется базальтовая вата, но она должна быть особенной: выдерживать высокие температуры. При покупке материала убедитесь, что он рассчитан на температуру 800-1000 °C. Эти материалы имеют более высокую цену, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие вещества, которые спекаются при высоких температурах, в результате чего изоляция теряет все свои свойства, что может привести к пожару. Также рекомендуется использовать фольгированный изолятор - это делает конструкцию еще более безопасной.

После изоляции переходного узла подготовьте место для его установки. На потолке отметьте место, где будет располагаться дымоход. Вырежьте отверстие соответствующего размера: чуть меньше лицевой панели дымохода в сборе, чтобы его можно было легко прикрепить к обшивке потолка саморезами. После того, как отверстие вырезано, покройте края такой же теплоизоляцией, как и уплотнитель, или другой с аналогичными свойствами. Для повышения пожарной безопасности металлические полосы на верхней части изолятора могут быть усилены. Вставьте подготовленный переходной блок в готовый проем. Его можно разместить поверх трубы и установить вместе с трубой. Когда конструкция будет готова, закрепите проходную панель саморезами (отверстия могут быть предварительно просверлены).

Подготовка и установка потолочного воздуховода

Убедившись, что труба дымохода стоит вертикально, приступайте к следующему шагу. Пустоты, оставшиеся в дымоходе, заполняются теплоизоляцией. Можно использовать кусочки той же базальтовой ваты или заполнить пустоты керамзитом. Теоретически можно использовать песок, но делать этого не стоит. Кроме того, рано или поздно песок найдет себе путь в дно, как и трещины, и через них песчинки будут падать на плиту.

Дальнейшие действия зависят от того, где будет установлен дымоход - наверху или на чердаке. Но главное отличие - это эстетика и наличие отделки. Если дымоход выведен на чердак, проход через потолок можно считать завершенным. Если дымоход выведен на второй этаж или на чердак, мы надеваем на трубу металлический защитный экран, который теперь крепим к полу теми же шурупами. Затем мы переходим к следующему этапу - к следующему потолку (если мы находимся на первом этаже) или через крышу, если мы находимся на чердаке или мансарде.

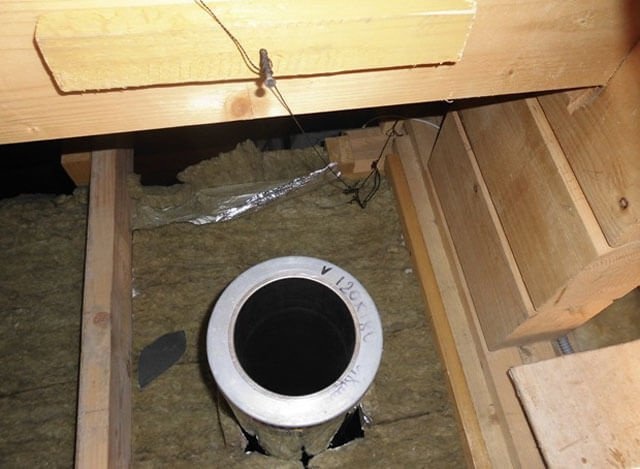

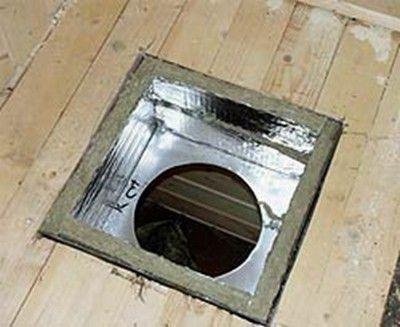

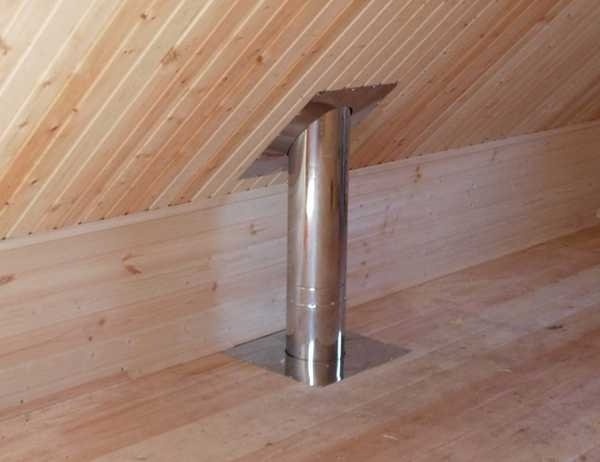

Вот как выглядит отверстие дымохода в потолке

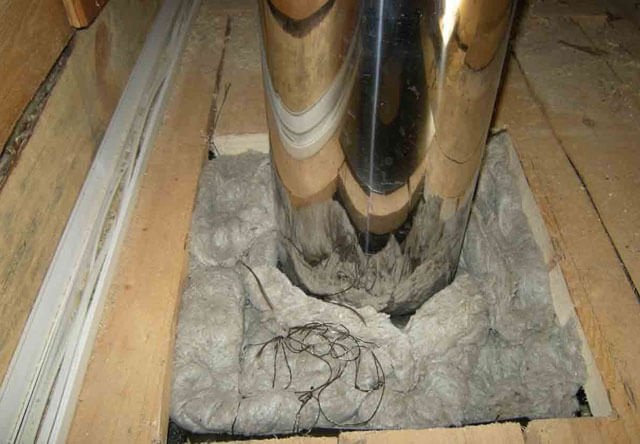

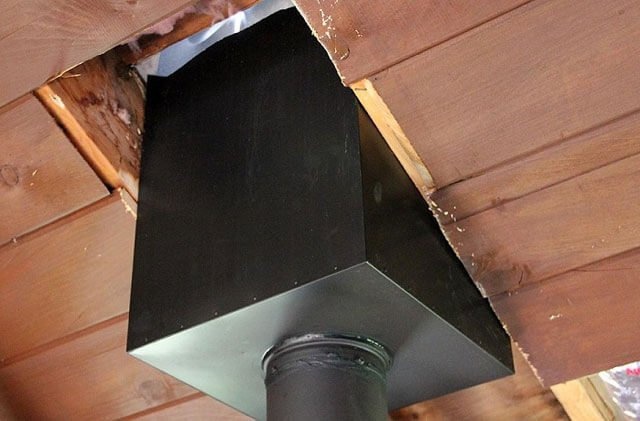

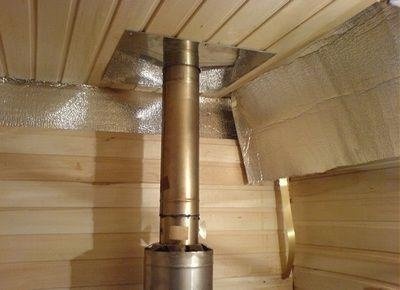

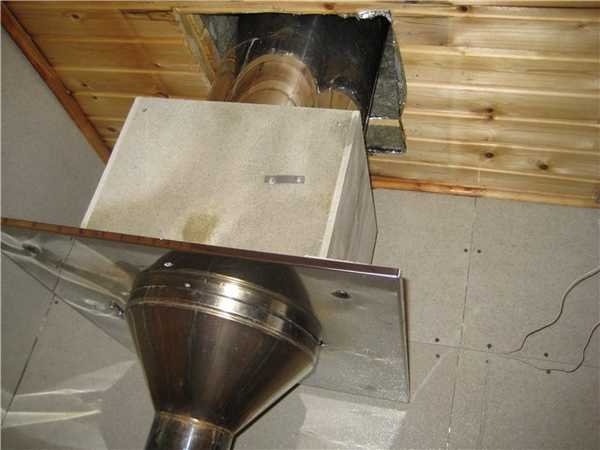

Вот как может выглядеть дымовая труба, проходящая через потолок. Это готовый к использованию вариант, состоящий из двух воздуховодов. Внутренняя коробка изготовлена из металла, а внешняя - из термостойкого материала (в данном случае минералита).

Переходной узел крыши изготовлен из минералита. Он полностью готов к использованию.

Между ними имеется воздушное пространство для обеспечения пожарной безопасности. По словам производителя, пространство, оставшееся между сэндвич-трубой и секцией канала, не нужно заполнять теплоизолятором. Его можно оставить как есть или добавить термостойкую теплоизоляцию, чтобы сделать его более безопасным. В таком случае, как прохождение дымохода через деревянное перекрытие, лучше быть спокойным, чем потом тушить пожар.

Вот как устанавливается проходной шов на крыше из минерита. Просто наденьте его на трубу и вставьте в подготовленный способ.

Пробоина в потолке также может выглядеть следующим образом (см. фото). В этом случае необходимо уплотнить край отверстия в потолке (сначала край покрывается теплоизоляцией, а затем верхняя часть - металлом).

Собранный на заводе переходный узел может выглядеть иначе. В зависимости от формы, метод сборки немного отличается.

Проход трубы через дымоход без фабричного проходного узла

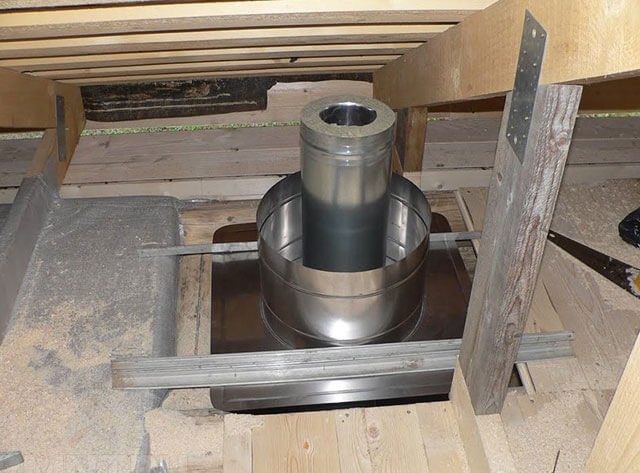

Также можно провести дымоход без элемента дымохода. В этом случае края отверстия в потолке также заделываются огнеупорным теплоизолятором, а поверх него укладываются металлические рейки. К выходящему из каменки сэндвичу прикрепляется защитная пластина из негорючего материала, в которой вырезается отверстие соответствующего диаметра, а по краям просверливаются отверстия для крепежных винтов. Традиционно она изготавливается из листового металла. Затем сэндвич продевается через отверстие в потолке и закрепляется негорючими направляющими. Для этого можно использовать, например, профили для гипсокартона или подобные им. Самое главное - закрепить трубу таким образом, чтобы расстояние между ней и горючим материалом составляло не менее 36 см.

Можно сделать потолочный воздуховод своими руками.

При установке дымохода помните, что дымоход меняет свои размеры из-за температурного расширения. Он должен быть установлен так, чтобы он мог перемещаться относительно крыши.

Затем снизу (с потолка) дымоход облицовывается негорючим материалом. Со стороны чердака или первого этажа пустоты, образовавшиеся в перегородке, заполняются теплоизоляцией. Требования к нему те же: устойчивость к высоким температурам. Самым дешевым является керамзит. На этом установка дымохода через потолок завершена.

Можно сделать проход дымохода через потолок своими руками.

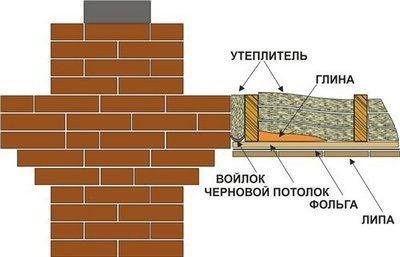

Проход через потолок кирпичного дымохода

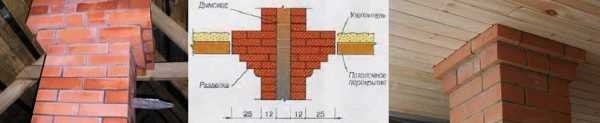

Сам по себе кирпич - неплохой изолятор, но кирпичная печь должна соблюдать правила прохождения через горючие материалы: расстояние от края дымохода до материала должно быть не менее 25 см. Чтобы сохранить это расстояние, строители печей делают специальный прорыв дымохода (см. рисунок), увеличивая толщину кладки стены дымохода в месте прорыва через потолок.

Проход через крышу с дымоходом из кирпичной кладки

Если по каким-то причинам сделать такой проход невозможно, можно вырезать отверстие в потолке и сделать его на 10 см больше дымохода с каждой стороны. Повторите круговой маршрут дымовой трубы через потолок:

• при необходимости уплотните потолочный профиль со стороны чердака/второго этажа листовым металлом.
• Со стороны помещения уплотните металлическим листом;
• заклейте края термостойким изоляционным материалом;
• Накройте его металлическими полосками (подойдет и минерит, если у кого-то он есть);
• Заполните пустоты со стороны чердака/второго этажа теплостойким изоляционным материалом;

Таким образом, кирпичный дымоход достаточно теплоизолирован (достаточно использовать термостойкие изоляционные материалы с температурой эксплуатации 800-1000 оС).

Можно вывести кирпичный дымоход через потолок без специальной водопропускной трубы.

Проход через кровлю кирпичного дымохода

Проход дымовой трубы через крышу должен одновременно решать две сложные задачи: пожарная безопасность и герметичность. Согласно противопожарным нормам, температура стенки дымохода не должна превышать 50° C в местах, где дымоход соприкасается с горючими материалами. Для дымоходов из каменной кладки эта проблема решается путем увеличения толщины стен. Для этого производители плит закладывают специальный дымоотвод. Единого решения не существует, так как многое зависит от угла наклона крыши. Поэтому сегодня этот вариант не очень популярен - трудно найти человека, который сможет грамотно и безопасно выполнить такое проникновение через крышу.

Если кладочный дымоход проходит через крышу, его со всех сторон окружает короб из дополнительных стропил и поперечных балок.

Как же решается эта проблема? Просто проложите квадратную или прямоугольную трубу между стропилами и установите поперечные балки над и под трубой. Расстояние между трубой и деревянной конструкцией составляет 13-25 см. Если расстояние между стропилами больше, необходимо установить дополнительные стропила. Это позволит минимизировать ущерб паро- и гидроизоляции кровли: для удаления дымохода необходимо нарушить целостность пленки и мембран. После установки дымохода он помещается в отдельную коробку. Пленки и мембраны внутри этой коробки аккуратно разрезаются. Геометрия разреза аналогична геометрии дымохода или короба, но меньше размеров стропильной коробки. На углах мембраны обрезаются под углом (огибаются), края мембран загибаются и крепятся к элементам стропильной системы с помощью клипс или зажимных планок. Края и места крепления заклеиваются клейкими лентами или герметиками. Это мероприятие должно быть выполнено тщательно - от этого зависит долговечность и надежность крыши.

Есть и другой вариант. Это возможно, если температура трубы в зоне крыши не превышает 50 oC. В этом случае края фольги можно приклеить к трубе герметиками или теми же клейкими лентами (стараясь заклеить все как можно плотнее). Теперь между стропилами и кирпичной дымовой трубой есть свободное пространство. Он заполнен теплоизоляцией, устойчивой к высоким температурам.

Отведение воды от стыков

Соединение между кирпичным дымоходом и крышей сложнее всего герметизировать, если используется жесткий кровельный материал.

После вывода дымохода через крышу необходимо решить проблему гидроизоляции. Для этого используется система из двух фартуков: нижний фартук и декоративный фартук.

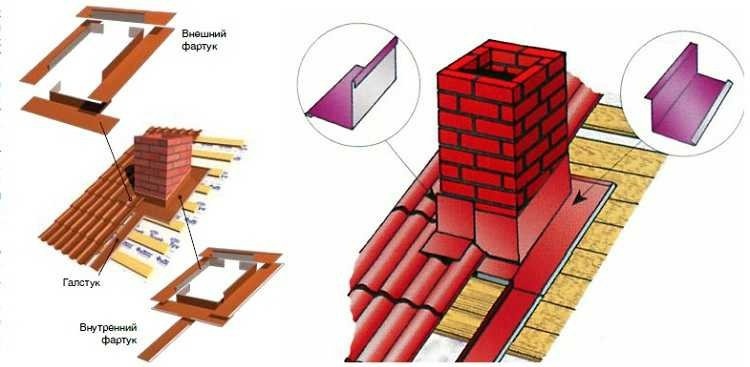

Сначала вокруг дымохода устанавливается нижний фартук. Обычно он изготавливается из олова и состоит из четырех частей: двух боковых частей, верхней части и нижней части. Как это сделать, смотрите в видеоролике ниже. Все подробно объясняется.

Под нижним фартуком необходимо уложить так называемую стяжку. Это кусок кровельного материала, листового или оцинкованного металла, который будет отводить воду в желоб (именно такой длины должна быть стяжка - она будет немного заходить в желоб), если дымоход расположен низко, или в ендову, если он находится ближе. На видео ниже снова демонстрируется техника установки внутреннего фартука для кирпичного дымохода, а также показано, как установить ленточный и внешний декоративный фартук.

В целом, существует столько же материалов, сколько и методов установки сквозного шва. В следующем видеоролике показана другая техника гидроизоляции кирпичного дымохода. Здесь используются современные материалы, которые выпускают производители "Ондулин".

Гораздо проще гидроизолировать соединение дымохода с крышей, если используется мягкая черепица или другая мягкая, гибкая кровля. На оштукатуренном дымоходе, который был пропитан для лучшей адгезии, материал просто сгибается, обрезается. На край согнутого кровельного материала можно нанести слой герметика и закрепить его прижимной планкой. Стык между кровельным материалом, дымоходом и обрешеткой также должен быть заделан герметиком. В этом видеоролике демонстрируется техника герметизации дымохода с помощью мягкой плитки.

Проход через кровлю круглой трубы

Кровельные отверстия для круглых дымоходов могут быть металлическими или мягкими - из резины или силикона. Металлические кровельные проходки изготавливаются из оцинкованного железа, иногда с защитным покрытием, схожим по цвету и составу с металлочерепицей.

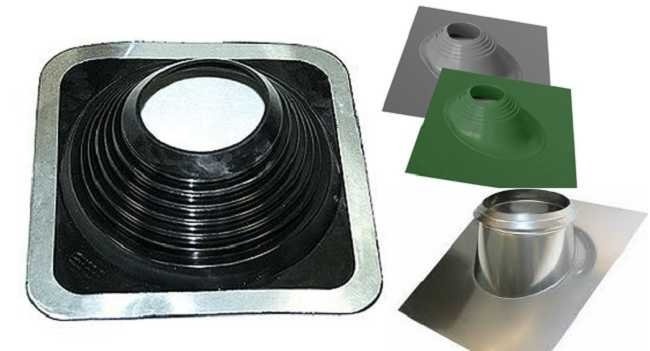

Часто производители металлочерепицы предлагают специальные гермовводы: это тот же лист кровельного материала, к которому прикреплено гибкое резиновое покрытие, служащее отличным изолятором.

Для других кровельных покрытий в качестве проходного элемента можно использовать гибкие желобки. Сегодня на рынке представлено множество таких устройств. Различные цвета, различные составы, различные углы наклона крыши, прямые проникновения, с различными типами крепления (саморезы, с клеем и т.д.).

Из всех гибких проводников Master Flash имеет наилучшие рекомендации. Отличить его довольно просто: помимо напечатанного названия компании, на обратной стороне кровельного прогона имеются дополнительные канавки, которые повышают степень сцепления с любым кровельным материалом. Снаружи основание имеет металлический край, что облегчает достижение желаемого рельефа.

Кровельные втулки для круглых труб

Для установки гибкого рукава необходимо отрезать часть внешней оболочки - диаметр отверстия должен быть меньше диаметра трубы. Рукав принудительно натягивается на трубу. Вы можете использовать мыльный раствор на поверхности трубы, чтобы уменьшить сопротивление. После натяжения прокладки нижнему фланцу придается требуемая конфигурация. На нижнюю сторону наносится герметик, затем она прижимается к крыше и фиксируется саморезами. Этот способ герметизации круглой трубы не очень трудоемкий, но достаточно надежный.

Силиконовые и резиновые втулки используются, когда температура дымохода достигает 100 oC. Если температура дымохода выше, необходимо использовать либо дополнительный слой изоляции между дымоходом и трубой, либо, что более вероятно, металлическую юбку и гильзу. На видео ниже показано, как они выглядят и как их устранить. Это не совсем правильно, но принцип установки понятен.

Как сделать проход трубы через потолок – пошаговое руководство от мастера

Организация правильного прохождения дымохода через потолок является очень важной строительной операцией при возведении частного дома, бани или любого другого строения. Это связано, прежде всего, с определенными правилами пожарной безопасности, которые необходимо соблюдать при выполнении этих работ: причиной многих пожаров является именно нарушение этих правил при монтаже дымохода.

Основные правила

При прохождении дымохода через потолок и конструкции крыши необходимо соблюдать правила и нормы пожарной безопасности в соответствии со СНиП 2.04.05-91. Дымоход в частном доме или бане должен быть оборудован специальным дымоходом.

Эти правила содержат следующие основные положения:

1. Расстояние между стропилами из горючего материала и трубой из кирпича или бетона составляет 13 см или более.
2. Расстояние между неизолированной керамической трубой и горючими стропилами должно быть не менее 25 см. В случае теплоизоляции этот показатель уменьшается до 13 см.

Эти правила необходимо соблюдать при установке балок, которые обычно располагаются через каждые 60 см. Для достижения требуемого расстояния конструкции дымохода от потолка при таком шаге следует использовать только изолированные трубы. Отличным вариантом в этом случае является специальная многослойная труба, которая состоит из нескольких слоев, включая изоляционный слой. Обычно розетки имеют поперечное сечение 115-120 см. Если толщина изоляционного слоя многослойной трубы составляет 10 см, то общий диаметр составляет 315-320 мм, а расстояние между ними - 130 мм.

В саунах обычно используются трубы с толщиной изоляционного слоя 10 см. В некоторых случаях допускается уменьшение этого показателя до 5 см, хотя специалисты не рекомендуют этого делать. Наиболее распространенными вариантами многослойных труб являются изделия с толщиной изоляционного слоя 35-50 мм: варианты со 100 мм изоляцией обычно можно приобрести в специализированных магазинах, специализирующихся на банном оборудовании. Для дымовых труб без изоляции минимальное расстояние от горючего материала составляет 250 мм.

Нормы отступов от труб до стен

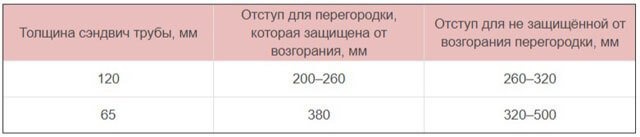

Согласно СНиП Приложение 16, необходимо соблюдать расстояние между дымоходом и горючим материалом:

• Для сэндвич-труб толщиной 65 мм минимальное расстояние до негорючей перегородки составляет 380 мм, до горючей перегородки - 320-500 мм.
• Для сэндвич-труб толщиной 120 мм расстояние до противопожарной перегородки должно составлять 200-260 мм. Если такой защиты нет, расстояние увеличивается до 260-320 мм.

Расстояние между трубами и стенами указано в данном приложении. Однако стены должны быть выполнены из огнестойких материалов: это означает, что помимо перекрытия необходимо принять дополнительные меры по изоляции. Сверху изоляция должна быть покрыта минеральной ватой или оцинкованным стальным листом.

Какими бывают проходные узлы в потолке

Особое внимание следует уделить тому, чтобы потолочная плитка была надлежащим образом защищена от огня. Защитной мерой в этом случае является перегородка в потолке, называемая проникающим зазором. Проходки труб могут быть выполнены вручную или с использованием готовых изделий. Промышленные изделия представляют собой металлические воздуховоды, оснащенные пластинами из нержавеющей стали (иногда нержавеющая сталь заменяется оцинкованной). В центральной части такого канала имеется проход для сэндвич-трубы.

Эти конструкции также выполняют несущую и формирующую функцию для теплоизоляционного слоя, который заполняет зазор между дымоходом и балками перекрытия. Обратите внимание, что в качестве материала для сквозных отверстий в саунах может использоваться только нержавеющая сталь. Нельзя использовать оцинкованную сталь, поскольку она начинает выделять вредные для человека вещества при повышении температуры, что характерно для паровых бань.

Вырезать дымоход на потолке обычно не очень сложно. В первую очередь необходимо сделать квадратный вырез в определенном участке потолка - он должен находиться между балками. Стороны этого квадрата на 1-2 см меньше, чем размер декоративной переходной панели. Затем балки и доски необходимо изолировать. В некоторых случаях на изоляцию накладываются металлические полосы. При установке дымохода в частном жилище изделие необходимо закрепить в месте, где сэндвич-дымоход будет проходить через потолок. Затем установленная секция поднимается до необходимого уровня. Завершающим этапом этой операции является оформление краев теплоизоляцией, а затем закрепление готовой конструкции саморезами.

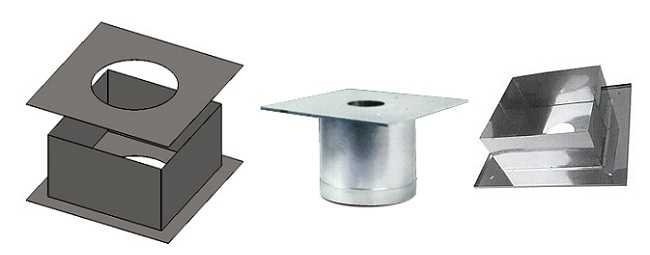

Водопропускные трубы могут иметь различную форму в зависимости от производителя. В некоторых моделях отверстия дымохода оснащены металлическим цилиндром, декоративный элемент которого может выходить за края. Иногда устройства имеют внешний обод, который окружает отверстие. Такие конструкции изготавливаются из различных материалов - металла, минералита и т.д. Металлические кромки должны быть дополнительно покрыты теплоизоляцией. Минерит, в отличие от металла, обладает хорошими теплоизоляционными свойствами.

Как выбрать теплоизоляционный материал для дымохода

На современном строительном рынке представлено достаточно большое разнообразие теплоизоляционных материалов с различными техническими свойствами и стоимостью.

Чаще всего дымоходный канал в бане изолируют следующими материалами:

• Глина, песок. Самые старые теплоизоляционные материалы. Хотя они уступают своим современным аналогам по теплоизоляции, большинство домовладельцев используют глину и песок из-за их натуральности и полной безвредности.
• Минерит. Состоит из цемента, целлюлозы и всевозможных добавок минерального типа. Защита из минерита может спокойно выдерживать температуру до +600 градусов. Смачивание не влияет на его изоляционные свойства, а нагревание не выделяет вредных токсинов.
• Базальтовая или минеральная вата. Очень популярный вариант для оснащения многослойной трубы: такая изоляция легко переносит нагрев до +600 градусов. Однако следует иметь в виду, что базальтовая и минеральная вата содержат вредные для человека компоненты - формальдегид, который начинает выделяться при нагревании материала. Кроме того, оба изолятора имеют очень низкую устойчивость к влаге: любое смачивание приводит к потере их защитных свойств. Важно также понимать, что шерсть имеет тенденцию постепенно сбиваться в комки, что приводит к ухудшению ее изоляционных свойств.
• Глина. Обладает высоким уровнем теплоизоляционных свойств. В случае образования конденсата, приводящего к отсыреванию материала, его эксплуатационные характеристики восстанавливаются достаточно быстро. В этом отношении керамзит значительно лучше минеральной ваты. Однако для укладки изоляции с ним в проходах потребуются специальные контейнеры.
• Асбест. Этот материал, обладающий достаточно хорошими теплоизоляционными свойствами, имеет один недостаток: при нагревании он выделяет канцерогенные вещества. Использование асбеста допустимо только в экстремальных ситуациях.

Перечень правил, согласно которым организовывается проход сэндвич трубы сквозь потолочное перекрытие

Составление проекта будущих монтажных мероприятий осуществляется с обязательным учетом размеров дымохода.

На этот счет существуют определенные правила:

1. При организации дымохода в сауне дымоход, выходящий из банной печи, должен иметь значительную толщину стенок, а в его конструкцию должен быть включен слой изоляции. Его высота должна быть не менее 1 метра. Мы рекомендуем использовать нержавеющую сталь, так как она более устойчива к высоким температурам по сравнению с оцинкованной сталью. Затем за этим метровым участком можно использовать многослойные трубы.
2. Изоляция трубы в потолке сауны обязательна. Однако категорически запрещается соединять трубы в зоне, проходящей через потолок.
3. Длина горизонтальных участков оказывает непосредственное влияние на тягу и другие технические параметры дымохода. Чем длиннее эти участки, тем слабее тяга в системе. Рекомендуется не использовать горизонтальные секции длиной более одного метра.
4. Колена также снижают эффективность дымоходной системы. Рекомендуемое количество колен на дымоход - не более трех.
5. Дымоход не должен быть жестко закреплен на участке, проходящем через плиту перекрытия. Крепление должно быть таким, чтобы оно не ограничивало линейное расширение нагретой трубы.

Перечень мероприятий по организации потолочной разделки в бане

Как сделать переход трубы через потолок сауны? Основной задачей при прохождении многослойной трубы через потолок является создание противопожарной изоляции и оптимальной конструкции дымохода.

Чтобы спроектировать потолочную часть в помещении сауны, необходимо сначала определить и подготовить участок на потолке, через который будет проходить дымоход. Затем производится монтаж и последующая изоляция защитной зоны.

Подготовка участка под потолочную разделку

Сначала с помощью отвеса наметьте центральную точку, через которую будет проходить дымоход. После разметки участка вырезается щель, которая затем оформляется на боковой стороне помещения сауны. Для этого часто используется нержавеющая сталь или оцинкованный стальной лист.

При подготовке участка дымохода необходимо учитывать следующие советы:

• Дымоходное отверстие в потолке помещения сауны должно быть выполнено из листовой нержавеющей стали. Лист имеет отверстие на 1-2 мм больше, чем размеры многослойной трубы.
• Если используется готовый блок, сначала внимательно изучите инструкцию, в которой подробно описаны особенности установки именно этой модели потолочного выреза.
• Вертикальный монтаж сэндвич-трубы начинается с разметки в верхней части, затем следует переход к нижней части. Проще говоря, сначала размечается крыша. Центр проема определяется с помощью отвеса.

Размеры и расположение плиты и дымохода лучше всего внести в проект сауны. Это позволит вам предварительно рассчитать установку балок и сохранить оптимальное расстояние между ними. При установке дымохода в существующем здании нередко приходится вносить конструктивные изменения в потолок над плитой сауны. Для этого необходимо вырезать часть балки, прилегающей к дымоходу, а затем установить специальные поперечины.

Как установить готовый проходной узел

Как построить колпак для дымохода в бане? Имеющиеся в настоящее время на рынке колпаки для дымоходов могут быть круглой или прямоугольной формы.

Монтаж этих конструкций осуществляется в несколько этапов:

1. Первым шагом является изоляция концов отверстия в потолке.
2. Затем та же процедура выполняется с нижним листом в водопропускном коробе и на всех участках, прилегающих к потолочному перекрытию. Для изоляции используется базальтовый картон, покрытый фольгой, или минеральная вата.
3. Через узел воздуховода проходит труба, и продукт подается к отверстию в потолке. Для крепления конструкции используются специальные саморезы: как правило, в готовых блоках уже есть отверстия для их вкручивания.
4. Сечение сквозного соединения должно быть больше, чем сечение дымохода. Лучше избегать плотного прилегания дымохода и проходного узла: рекомендуемый зазор между их стенками составляет 5 миллиметров и более. При необходимости их можно уплотнить специальным асбестовым шнуром.
5. Следующий шаг - утепление стороны чердака. Затем коробку можно заполнить выбранным теплоизоляционным материалом.
6. После завершения прокладки трубы края отверстия следует отделать декоративным материалом.

Установка прохода в двухэтажных постройках

Если речь идет о двухэтажном здании, то, завершив оформление прохода на первом этаже, переходите ко второму этажу. В этом случае как провести дымоход в сауне над потолком?

Эту процедуру можно разделить на следующие шаги:

1. На первом этаже сауны обычно располагается комната отдыха. Кроме того, сэндвич-дымоход может быть установлен и в обычном частном доме. Такая конструкция дымохода позволяет перейти от сэндвич-трубы к одностенному дымоходу. Это позволяет теплу из дымохода обогревать первый этаж. Переход должен быть сделан на высоте одного метра от пола на первом этаже.
2. Когда дымоход проходит на чердак, он снова переходит в многослойную трубу.
3. Установка устройства на чердаке полностью совпадает с процедурой, описанной для прохождения дымохода в помещении сауны через потолок. Лучше не заделывать стыки обычным строительным силиконом. Для таких операций имеется специальный герметик.
4. Если дымоход проходит через гидроизоляцию и крышу, он должен быть теплоизолирован и гидроизолирован. Для этого используются самодельные защитные фартуки и термостойкие герметизирующие составы.

Укладка гидроизоляции после выхода дымохода на крышу предотвратит попадание влаги в чердачное пространство и ее стекание по дымоходу. Проход многослойного дымохода через крышу также должен соответствовать нормам СНиП.

Проход дымохода через деревянное перекрытие

Дымоход, проникающий в деревянное перекрытие, должен быть построен в соответствии со всеми нормами, поскольку от его надежности зависит безопасность всего дома. Дымоходы могут быть каменными, металлическими или керамическими - поэтому для их проведения через деревянное перекрытие используются различные материалы и техники.

Проникновение дымохода через деревянные перекрытия

Дымоходы делятся на различные типы в зависимости от места их расположения - встроенные, пристенные и надземные.

• Изогнутые дымоходы строятся на вершине банной плиты.
• Стеновые дымоходы обычно встраиваются в стену, но иногда прокладываются сквозь стену.
• Корневые дымоходы располагаются отдельно, рядом с плитой и соединяются с ней рукавом. Это выгодно тем, что к нему можно подключить дымоходы нескольких плит.

Поэтому дымоход вашей банной печи зависит от подключения дымохода. Дымовая труба является наиболее распространенным соединением с плитой сауны.

Патрубок из металла

Как упоминалось выше, шов может быть облицован различными материалами, но основное условие - он должен быть термостойким.

Из металлических труб наиболее популярными в настоящее время являются трубы типа "сэндвич". Они изготовлены из двух металлических цилиндров большего и меньшего диаметра, вставленных один в другой, а пространство между ними заполнено негорючей минеральной ватой, которая выполняет функции изолятора и радиатора.

• Первое, что необходимо сделать, это приобрести готовый или изготовленный воздуховод (иначе называемый коробкой из-за характерной кубической формы). Он изготавливается из оцинкованного железа, в зависимости от диаметра и толщины деревянного пола. Диаметр отверстия должен быть немного больше диаметра трубы.

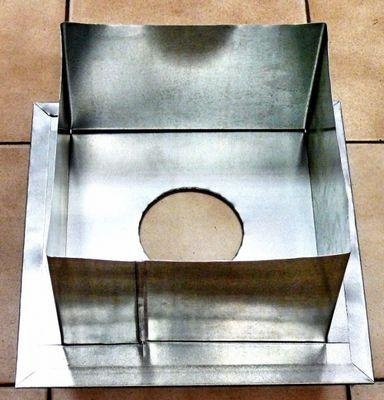

Готовый металлический воздуховод (короб)

• Следующий шаг - подготовка пластины к установке патрубка. Для этого измерьте патрубок с уже приклеенным изоляционным материалом. Затем определяется и измеряется пространство на потолке, которое необходимо вырезать лобзиком. Минеральная вата укладывается в панель.
• Далее необходимо правильно подготовить патрубок к установке, так как тонкий лист не сможет эффективно изолировать нагретую дымовую трубу от горючих материалов. Для этого используется изоляционный материал из базальтового волокна с фольгированной поверхностью. Он наклеивается на внутренние поверхности дымовой трубы и на те части, которые будут соприкасаться с деревянным потолком.

В потолке есть подходящее отверстие.

• Затем приступаем к монтажу подготовленного патрубка.

Отводная труба устанавливается на свое место.

• На потолке закрепляется специальная металлическая панель (обычно из нержавеющей стали) с вырезанным в ней кругом, который должен совпадать с диаметром отверстия в патрубке. Через него выводится дымоход.

Он должен быть облицован снизу и сверху листовым металлом.

• Расположение дымохода должно быть таким, чтобы стык двух частей трубы не находился непосредственно на дымовой трубе, которая установлена в полу. Подключение должно находиться в помещении под или над потолком.
• Последний шаг в изготовлении дымохода - сделать дымоход на потолке первого этажа или на чердаке. Это можно сделать с помощью листового металла или специальной панели, в центре которой также вырезано круглое отверстие для трубы.

Проникновение гипсокартона

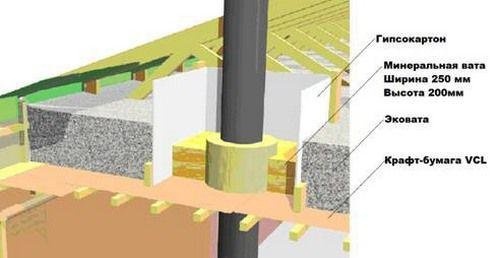

Минеральная вата, асбест и термостойкий гипсокартон могут быть еще одним вариантом изоляции труб. Процесс осуществляется так же, как и для металлической трубы, но с использованием различных материалов.

Проникновение гипсокартона

• В некоторых случаях керамзитобетон укладывается поверх минеральной ваты или вместо нее.
• Через отверстие в металлическом листе устанавливается труба дымохода.
• Высокий короб изготовлен из жаропрочного гипсокартона и защищает плиту от дымохода.
• Затем со стороны потолка к отверстию крепится стальная пластина с круглым отверстием в центре.
• В потолке делается квадратное отверстие, которое будет находиться на расстоянии 20-25 см от края до внешней поверхности дымохода.
• Вокруг дымохода в запотолочном пространстве уложите и закрепите минеральную вату по периметру, покрывая всю толщину потолка.

Кирпичные трубы

Более трудоемкая работа ожидает тех, кто обустраивает кирпичный дымоход, поскольку потребуется не только сделать конструкцию в потолке, но и особым образом выложить сам дымоход.

Для дымохода необходимо приобрести высококачественный кирпич, так как конструкция будет подвергаться температурному испытанию и отложению сажи. При укладке этой части дымохода стыки должны быть полностью заполнены раствором и не должно оставаться пустот. Это также влияет на пожарную безопасность дома, как и расположение отверстий в перекрытиях. Кроме того, со временем пустоты приводят к образованию сквозных щелей, которые значительно уменьшают тягу.

Кладка, в которой дымоход проходит через крышу или потолочное пространство, называется подпоркой и перегородкой. Часть дымохода, соединяющая трубу с печью, называется горловиной, и на нее устанавливается заслонка. Высота этой части должна составлять три или более рядов.

Колпак является продолжением дымохода на подходе к потолку, мезонину и чердаку. Это важная защита потолка от тепла, исходящего от плиты и самого дымохода.

Оклад дымохода из кирпича. Открытые вакансии

Дымоход должен быть толщиной не менее одного кирпича и изолирован асбестовой плитой или войлоком, пропитанным глиняным раствором.

При установке каменки и устройстве деформационных швов помните, что любая кладка подвержена усадке. Поэтому после укладки утеплителя необходимо выждать время усадки и только после этого приступать к расстойке. Если усадка каменки достаточно велика, то компенсационный шов следует закрыть снизу неболь
