Почему тухнет газовый котел и как устранить неисправность своими руками





Очень неприятно, когда в середине зимы в частном доме возникает какая-то проблема с отопительным прибором, например, газовым котлом. Согласно закону Мерфи, источник тепла начинает ныть в самые холодные дни, когда его отключение приводит к быстрому охлаждению теплоносителя в системе, а затем и всего здания.

Первое, что приходит на ум, - вызвать разнорабочего для решения проблемы. Это хорошая идея, но по ряду причин прибытие специалиста может задержаться на несколько часов или даже дней. Вместо того чтобы медленно замерзать, попробуйте найти причину отключения вашего газового котла и устранить проблему самостоятельно. Мы расскажем вам, что делать в такой ситуации.





Почему гаснет горелка газового котла

Ответ прост - подача топлива перекрывается надежным автоматическим устройством, устанавливаемым на всех отопительных приборах, использующих природный или сжиженный газ. Горелка выключится и газовый котел погаснет в любом из трех случаев

• тяга в дымоходе уменьшается или исчезает;
• пламя горелки гаснет.
• давление газа в линии подачи упало ниже нормы;

Для информации. В роли автоматических запорных устройств выступают газовые клапаны итальянской компании EuroSIT или американской марки Honeywell.

Устройства автоматического отключения могут срабатывать как под воздействием внешних факторов, так и в результате выхода из строя части теплогенератора. В этом отношении с энергонезависимыми автономными котлами простой конструкции справиться проще, поскольку в них буквально нечему ломаться, и погасание горелки чаще всего связано с внешними причинами, а не с поломкой. К ним относятся такие бренды, как "Данко", "Житомир", "Атон", "Росс" и другие производители газовых приборов из бывшего Советского Союза.

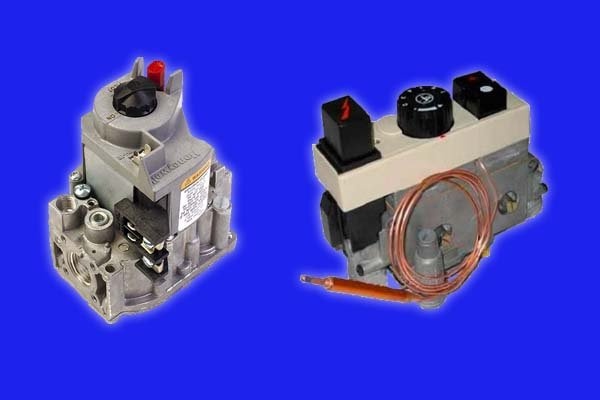

Газовый клапан EuroSit (справа) и Honeywell (слева)

Более современный настенный электрический котел с закрытой камерой сгорания представляет собой миниатюрный котел, оснащенный дополнительными ступенями безопасности, которые перекрывают подачу топлива в таких ситуациях

• прекратился поток теплоносителя в системе отопления (сработал датчик потока);
• в случае отключения электроэнергии.
• уменьшение или прекращение подачи воздуха сигнализируется прессостатом (другим датчиком);
• скачки напряжения в электрической сети в доме;

Внимание. В настоящее время высококачественные настенные котлы в России предлагает только один производитель - Нева, а остальную часть рынка занимают марки, импортируемые из Европы и Кореи.

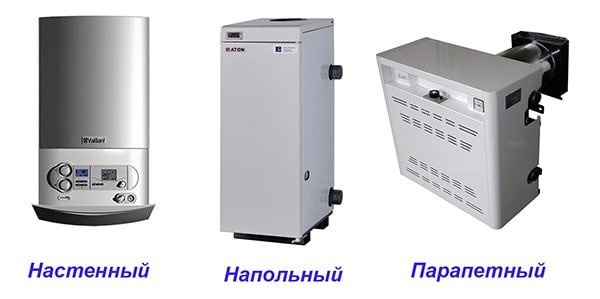

Разновидности домашних отопительных приборов, сжигающих природный газ

Когда настенный теплогенератор начинает выходить из строя, отремонтировать его непросто, но многие поломки все же можно устранить своими руками. Читайте дальше, чтобы узнать, как правильно это сделать.

Затухание котлов с открытой камерой сгорания

По умолчанию мы рассматриваем ситуацию, когда отопительный прибор работал несколько сезонов без проблем, а теперь по какой-то причине начал выходить из строя. Расширенный список причин, по которым автоматический клапан может перекрыть подачу газа, выглядит следующим образом

• возникли проблемы с поставками природного газа, в результате чего давление в трубе упало ниже нормы;
• аппаратная неисправность газового котла - повреждение регулятора тяги или термопары.
• тяга в дымоходе исчезла;
• котлу не хватает воздуха для горения, поэтому пламя гаснет;
• горелку выдувает наружу сильный ветер или пламя вспыхивает при сильном сквозняке внутри дома;

Лирическое отступление. Проходит некоторое время, прежде чем домовладельцы замечают затухание газовой горелки, особенно если прибор установлен в отдельном помещении. Проблема обнаруживается, когда температура в частном доме уже снизилась.





Горелка котла гаснет - радиаторы остывают

Итак, если погасла основная горелка котла, ищите причину в вышеуказанном порядке, начиная с проверки тяги дымохода. Давайте рассмотрим каждый из этих шагов подробнее.

Проблемы с тягой

Первое, что должны сделать владельцы атмосферных газовых котлов, когда погаснет горелка, - это проверить тягу. Возьмите спичку или свечу, зажгите ее, поставьте возле окна и наблюдайте за поведением пламени. Если он наклоняется в сторону отверстия, значит, с тягой все в порядке и можно переходить к следующему шагу.





Если пламя не движется, значит, в дымоходе нет тяги.

Если пламя остается неподвижным, значит, причина остановки горелки найдена и тяга в дымоходе отсутствует. Ваши действия:

1. Откройте окно в котельной, чтобы впустить воздух в помещение.
2. Отсоедините участок дымохода, подключенный к выходу печи, а затем проверьте тягу в самом дымоходе. В этом случае газовый котел следует снять и очистить, как описано в отдельной статье.
3. Если нет тяги в главном дымоходе, то, скорее всего, он засорен. Найдите люк для обслуживания и очистки, он находится в котельной под соединением или снаружи. Откройте люк и засуньте внутрь зеркало, чтобы увидеть выход. Если она не видна, прочистите дымоход.
4. Проверьте крышку дымохода снаружи, возможно, летом там было птичье гнездо. Другая возможность заключается в том, что колпак дымохода, который закрывает обрезки трубы, полностью замерз. Это происходит в случае сильных морозов, когда лед блокирует рабочую часть дымохода.

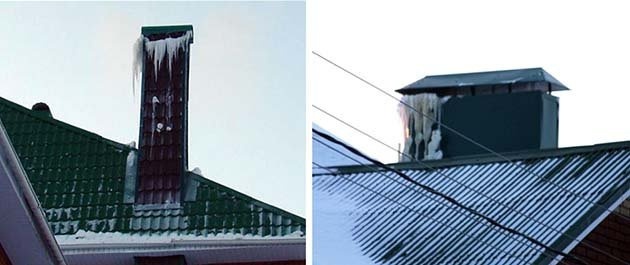

Замерзшие дымоходы с дымоходными колпаками

Важно: Размещение зонтов на вершине дымоходов для газовых установок категорически запрещено. Если у вас есть такой капюшон, его необходимо снять. Допускаются только открытые конические оголовки дымоходов.

Кратко о причинах засорения дымохода:

• Неизолированные кирпичные стены разрушаются от конденсата, в результате чего сквозное сечение забивается строительным мусором;
• В дымоход могут попасть посторонние предметы от птиц.
• В дешевых сэндвич-дымоходах цинковое покрытие может отслаиваться от внутренней стенки и покрывать дымоход тонким слоем;
• Два котла - газовый и твердотопливный - подключены к одному дымоходу, в результате чего он засоряется сажей;

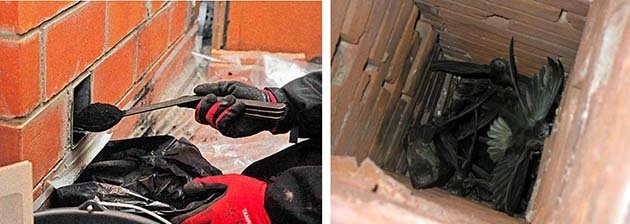

В дымоходе много не только сажи, но и птиц.

Очистка дымохода может не сработать, если стенки дымохода замерзли при низких наружных температурах. Дело в том, что продукты сгорания газовых теплогенераторов имеют относительно низкую температуру (до 120°C) и не способны нагреть дымоход для достижения стабильной тяги. Поскольку вы не будете заниматься изоляцией в середине зимы, единственное решение - купить одноразовую горелку с канистрой, зажечь ее и опустить в открытый люк. Как только замерзшая линия нагреется, запустите бойлер, но не выключайте его надолго, иначе процедуру придется повторить.

Соображения. Вы можете столкнуться с ситуацией, когда рядом с вашим домом строится двух- или трехэтажный дом. В результате дымоход может оказаться подветренным по отношению к соседнему зданию, что приведет к уменьшению тяги и, как следствие, к выходу из строя газового котла. Поскольку вы не можете остановить строительство соседей, вам придется удлинить дымоход на 1-2 метра, чтобы вывести его из застойной зоны.

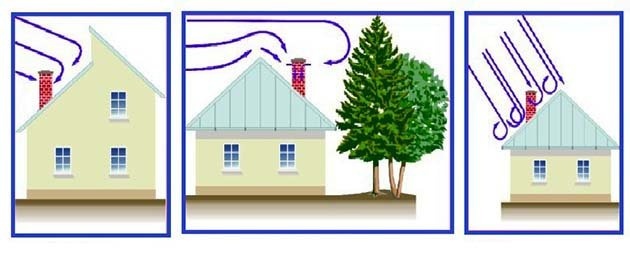

Другие причины плохой тяги в дымоходе и задувания ветра (слева направо): низкое расположение ножниц дымохода, препятствие в виде деревьев и поток воздуха вниз

Самый простой и дешевый способ борьбы с ветром, задувающим в проблемный дымоход, - это установка дымоходного колпака на выходе газового котла. Однако при изменении погоды его необходимо переставлять, так как при частично заблокированном участке дымохода печь не будет работать в оптимальном режиме, и угарный газ может попасть в дом.  Поэтому лучший способ избежать тяги под наклоном - удлинить дымоход на 1-2 м.

Снижение давления газа в магистрали

Убедившись, что в дымоходе есть тяга, переходите к следующему шагу - проверке подачи топлива. Признаком низкого давления газа является ситуация, когда горелка затухает без видимых причин, но пламя на запальнике продолжает гореть. Что вы можете сделать:

1. Проверьте, насколько хорошо газ вытекает из трубопровода. Сначала закройте дверь в котельную, откройте окно и открутите шланг подачи газа от штуцера нагревателя. Кратковременно откройте газовый кран. О хорошей подаче свидетельствует громкое шипение из шланга и сильный запах пахучего метана. Установите шланг на место и проверьте герметичность соединения с помощью мыльного раствора.
2. Если подача топлива плохая, очистите газовый фильтр, а затем попробуйте зажечь фитиль и основную горелку котла. Если результат отрицательный, вызовите ответственную службу и поручите проверку котла специалисту по монтажу газового оборудования.

Внимание! Прежде чем приступать к каким-либо действиям с топливопроводом, убедитесь, что газ перекрыт запорным вентилем!

По пути к радиатору трубопровод может засориться в другом месте - внутри газового счетчика. Это происходит после ремонта наружных трубопроводов, когда в них попадает ржавчина или налет от сварки. Однако не разбирайте счетчик для очистки, это может сделать только сервисная служба.

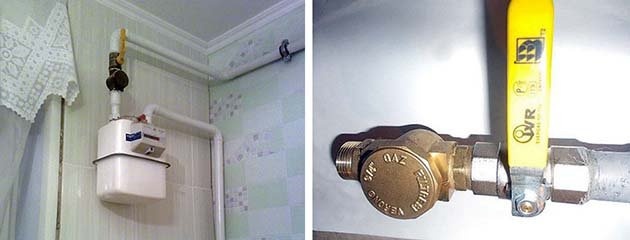

Счетчик и фильтр на линии подачи газа

В начале отопительного сезона, когда начинают массово работать бытовые системы отопления, поставщик топлива должен контролировать давление в сети и увеличивать подачу газа. Иногда реакция службы задерживается, что может привести к нехватке топлива для клиентов, у которых произошел перебой в работе сети. Вы ничего не можете сделать, кроме как сердито позвонить поставщику или запустить второй котел на электричестве или дровах (если он есть).

Нехватка и переизбыток воздуха

Любое из этих явлений может привести к периодическому отключению газового котла. Для нормальной работы плиты в помещение, где она находится, должен поступать свежий воздух из вентиляционного канала или из других помещений. В то же время не должно быть сильных сквозняков, которые могут задуть маломощную горелку.

Недостаток кислорода можно проверить, просто открыв ближайшее окно и наблюдая за поведением пламени. Если работа горелки стабилизировалась, причина перегорания ясна. Давайте выясним, почему это происходит:

• вы установили герметичные пластиковые окна, и воздушный поток внутри дома прекратился;
• Тот же эффект можно наблюдать, если установить принудительную вытяжку воздуха в туалете и ванной комнате.
• Вы заменили одну или несколько внутренних дверей, и зазор между дверью и полом, через который раньше мог проходить воздух, значительно уменьшился;
• Вы установили эффективную вытяжку, которая отводит часть воздушного потока в вашу сторону;

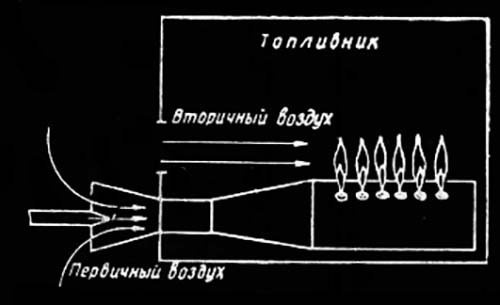

Схема атмосферной горелки

Приобретая различные вытяжные устройства, важно помнить, что вытяжной воздух должен компенсироваться приточным, иначе тяга в дымоходе уменьшится и даже отклонится в противоположную сторону. Возникает вопрос, что делать, если газовый котел унесло ветром. Пластиковые окна должны быть оборудованы специальными воздухозаборниками, а для компенсации принудительной тяги следует организовать механическую подачу воздуха с улицы.

Совет. Покупка и установка системы воздухозаборника - удовольствие не из дешевых. Компромиссом может стать организация естественной вентиляции в помещениях с избыточным теплом (например, на кухне или непосредственно в котельной), где воздух с улицы успевает прогреться.

Парапетные газовые котлы и конвекторы с коротким концентрическим дымоходом, выходящим прямо через стену, - это отдельная история. Поскольку продукты сгорания проходят через них естественным образом, нередко горелка может быть унесена ветром, если выход дымохода расположен неудачно. Проблема решается следующим образом: зафиксируйте направление наклона во дворе и плотно закройте защитную решетку с наветренной стороны.

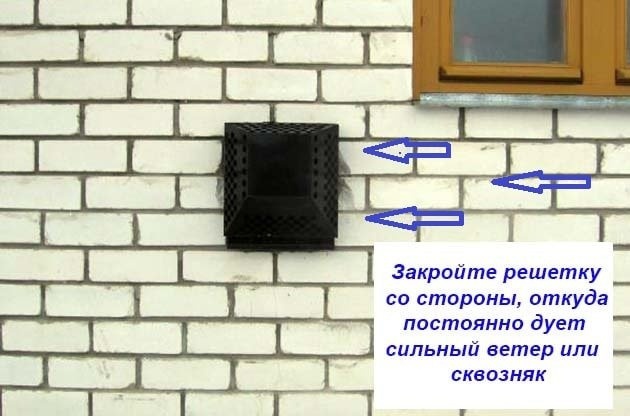

Что делать, если ветер дует в концентрический дымоход?

Неисправности атмосферного котла

Стоячие радиаторы, которые не являются независимыми, имеют несколько компонентов, которые с годами вызывают проблемы. Признаки их неисправности следующие:

1. Когда вы пытаетесь зажечь запальник, он гаснет, как только вы отпускаете кнопку на клапане. Это означает, что термопара, которая нагревает фитиль и удерживает электромагнитный клапан газа открытым, вышла из строя.
2. Стоящий газовый котел вообще не зажигается, даже запальная горелка. Это указывает на ненадежный контакт в электрической цепи, соединяющей блок автоматики с датчиком тяги. Сам компонент редко выходит из строя.
3. Если основная горелка зажигается с трудом, шатается и хлопает, а цвет пламени желтый, значит, засорилось основное топливное сопло.

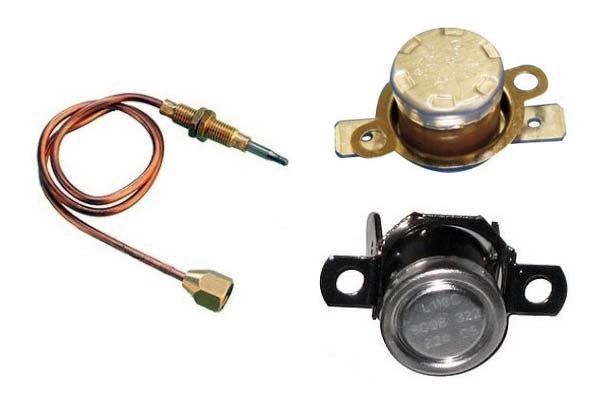

Термопара (слева) и датчики тяги различных производителей

Термопара представляет собой медную трубку с биметаллическим элементом на одном конце. Капилляр, подключенный к газовому клапану, выходит с другого конца. Стык разнородных металлов омывается пламенем запальника, который вырабатывает напряжение 20-50 милливольт, поддерживающее катушку клапана в открытом состоянии. Термопару нельзя отремонтировать, ее можно только заменить.

Кратко о принципе работы. Во время розжига мы открываем клапан вручную, после нагрева от фитиля он удерживается открытым термопарой. Последовательно с электромагнитом расположен датчик тяги, который разрывает цепь в случае перегрева от скопившихся в дымовой камере газов.

Датчик тяги представляет собой элемент в форме таблетки, расположенный на выходе продуктов сгорания и соединенный с газовым клапаном двумя проводами. Проверить его работоспособность легко - замкните контакты, к которым подключены эти провода, и попробуйте зажечь горелку; если это удалось, замените датчик на новый. Поскольку напряжение, подаваемое датчиком, очень низкое, причиной неисправности иногда являются старые соединительные провода, создающие высокое сопротивление. Это можно решить, заменив их или очистив все контакты.

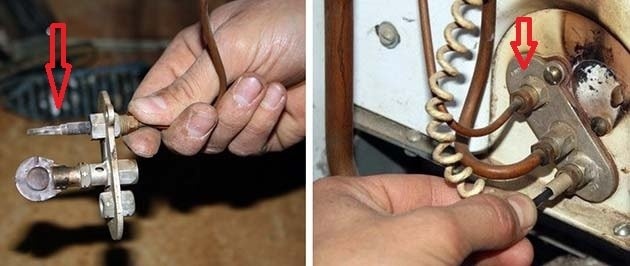

Термопара крепится к фланцу запальника и омывается его пламенем.

Мы не рекомендуем разбирать горелку своими руками для очистки сопла. Однако если нет другого выхода, не забудьте выключить подачу газа и открутить ручки перед началом работы. Старайтесь не разбирать лишние соединения газопровода, а после сборки проверьте их герметичность с помощью мыльного раствора.

Завершение. Если циркуляционный насос, установленный снаружи котла, выйдет из строя, горелка напольного отопительного агрегата не включится. Он будет нагревать воду в баке бойлера, а затем отключится, пока она не остынет.

Ремонт настенных и турбированных агрегатов

Настенные газовые котлы с открытой и закрытой камерой сгорания - это более сложные устройства, оснащенные современной электроникой и средствами безопасности. Но даже здесь некоторые проблемы можно решить самостоятельно. Все описанные выше проверки тяги, подачи топлива и датчиков так же актуальны и для настенных атмосферных теплогенераторов.

Для поиска неисправностей в настенном электрическом газовом котле возьмите руководство по эксплуатации и крестовую отвертку, другие инструменты вряд ли понадобятся. В техническом паспорте перечислены коды неисправностей, отображаемые на дисплее нагревателя, а для снятия передней панели требуется отвертка.

Существует 3 состояния неисправности нагревателя:

1. Котел полностью выключен, индикатор не горит.
2. Устройство включено, дисплей и индикатор сети горят, но самовоспламенение не происходит.
3. Предпринимается попытка запустить основную горелку, но она гаснет сразу после розжига.

Совет. В случае полного отказа настенного котла, подключенного к электросети, всегда проверяйте, подключен ли котел к электросети. Причиной проблемы может быть сработавший автоматический выключатель в распределительном щите. Во-вторых, почти все импортные электроприборы чувствительны к фазе, и проблема часто решается заменой вилки в розетке так, чтобы контакты поменялись местами.

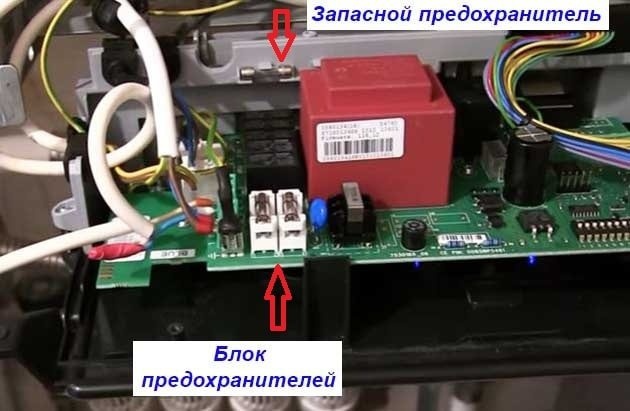

Блок предохранителей расположен на электронной плате котла.

Убедившись, что напряжение на нагревателе есть, можно переходить к условию ремонта №1. Открутите отверткой или крестовым ключом переднюю панель газового котла и снимите или открутите переднюю крышку (в зависимости от модели). Алгоритм следующий:

1. Найдите блок предохранителей и проверьте каждый из них с помощью мультиметра или визуально. Вы обязательно найдете подходящий вариант.
2. Как правило, запасной предохранитель приклеен скотчем на внутренней стороне передней панели. Поставьте его на место сгоревшего или купите новый (точно такой же!).
3. Попробуйте запустить нагреватель. Если он работает, ремонт завершен, установите крышку на место.
4. Запускался ли прибор и снова "гас"? Остается только вызвать мастера, потому что проблема более серьезная.

Совет. После вскрытия панели внимательно осмотрите все компоненты теплогенератора на предмет негерметичных соединений, оборванных или выпавших проводов, перегоревших частей на плате. Если обнаружены какие-либо из них, немедленно вызовите специалиста. Наш эксперт Владимир Сухоруков в своем видеоролике более подробно объяснит алгоритм устранения неисправностей настенного газового котла:

При двух других неисправностях на дисплее появляется код ошибки, с помощью которого можно определить неисправность, изучив паспорт изделия. Эксперт рекомендует следующий порядок действий: если в документации рядом с кодом ошибки написано "обратитесь в сервисную службу", то так и следует поступить - самостоятельно решить проблему невозможно. Устранить такие неисправности можно самостоятельно:

1. Фильтрующий элемент, отфильтровывающий теплоноситель из системы отопления, засорен. Отключите теплогенератор от домовой сети, выключите краны и очистите сетку элементов.
2. Встроенный циркуляционный насос не работает. Причина - заклинивание крыльчатки или воздушная пробка. В обоих случаях выкрутите большой винт (в центре насоса) и спустите воздух или проверните крыльчатку отверткой. Будьте осторожны, из отверстия выльется немного воды.
3. Если манометр котла показывает низкое давление и в системе отопления нет утечек, закачайте воздух в расширительный бак, установленный внутри радиатора. Давление на воздушной стороне мембраны должно быть на 0,2 бар ниже, чем в системе. Подробнее о том, как надуть баллон, вы можете прочитать здесь.
4. Если обнаружена утечка при низком давлении, устраните ее, а затем добавьте воду в систему.

Предупреждение. Если электрическая цепь комнатного терморегулятора или собственного термостата газового котла повреждена, дисплей не покажет ошибку. Более подробную информацию смотрите во второй части видеоролика от нашего эксперта:

Заключение

Конечно, среднестатистический пользователь не сможет преодолеть серьезную неисправность теплогенератора. Но если газовый котел потух из-за нескольких мелких неисправностей, вмешательство не только восстановит тепло в доме, но и сэкономит деньги, которые вам придется заплатить за вызов сервисного специалиста. Самое главное - выполнять работу уверенно, в соответствии с рекомендациями и не делать лишних движений, чтобы не нанести дополнительный ущерб источнику тепла.
