Печь на отработке для гаража своими руками: пошаговое руководство по конструированию

В гаражах или мастерских, чтобы сэкономить, нередко вместо дорогостоящего котла устанавливают плиту-утилизатор: своими руками обрабатывают металлические детали, сваривают их и получают модель, напоминающую "буржуйку". Однако при выборе конструкции для его изготовления могут возникнуть некоторые трудности. Вы не согласны с этим?

Мы расскажем вам, как выбрать оптимальную схему и своими руками собрать экономичный, но очень эффективный отопительный прибор. В этой статье мы всесторонне описываем популярные варианты, проверенные на практике. Даются советы по строительству и последующей эксплуатации печи.

Что такое масляная отработка?

Отработанное или переработанное масло - это продукт, который остается в результате работы двигателя автомобиля. Моторное масло, трансмиссионное масло или другие промышленные отходы в больших количествах собираются на станциях технического обслуживания, в гаражах и обычными автовладельцами.

В процессе эксплуатации масло теряет свои полезные свойства, накапливает соли, шлаки, ямы, мельчайшие частицы металла, но и для такого нетоварного продукта люди нашли применение.

Запрещено выливать отходы в землю, так как этот самый опасный для окружающей среды продукт полностью уничтожает все живые организмы. Альтернативой является сдача его в специальные пункты сбора для дальнейшей переработки.

В небольших количествах он используется в бытовых целях:

• Он используется в качестве жидкости для разжигания огня;
• Он используется для покрытия поверхностей, залитых битумом.
• Используется для смазки движущихся частей легких транспортных средств (скутеров, велосипедов);
• пропитывать древесину (железнодорожные шпалы);
• смазывать рабочие инструменты (например, бензопилы);

Как и в конце прошлого века, отработанное масло используется в качестве топлива для плит, установленных в условно пригодных для жилья помещениях - гаражах, хозяйственных постройках, мастерских. Если вы построите плиту самостоятельно, то сможете отапливать помещение постоянно пополняемым запасом отработанного масла практически бесплатно.

О других эффективных способах организации экономичного отопления гаража читайте в этой полной статье.

Почему популярны печи на отработанном масле?

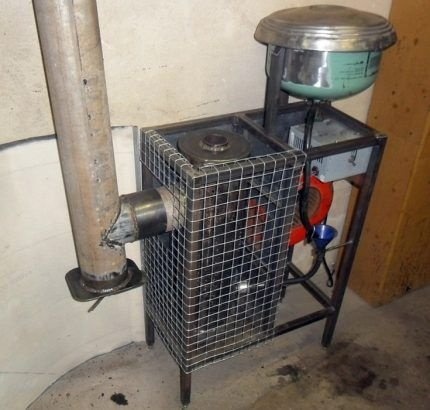

Основная причина любви людей к домашним плитам - низкая (или нулевая) стоимость самого прибора и топлива для него. Некоторые самодельщики делают такие нагревательные приборы в качестве эксперимента и полезного устройства одновременно.

С появлением самодельных плит на отработанном масле нет необходимости "придерживаться" переработанных материалов.

Для особо продвинутых мастеров изготовление гаражных плит на отработанном масле стало еще одним вариантом бизнеса. Они создают модели на заказ и продают их заинтересованным, но не очень опытным владельцам гаражей.

Как же работает плита с отработанным теплом? Процесс включает в себя расщепление тяжелого топлива с примесями, которое имеет довольно сложный состав. Процесс, в котором отсутствует кислород и сгорает не само топливо, а его пары, называется пиролизом. Принцип работы пиролизного оборудования описан в рекомендуемой нами статье.

Для того чтобы запустить процесс, необходимо испарить топливо, затем нагреть пары до температуры около +300-400 ºС, после чего автоматически начинается горение. Остается дождаться полного сгорания топлива.

Существует 2 системы, которые используются в плитах для самостоятельного строительства:

• Использование горелки, в которой три зоны (пиролиз, зажигание и дожигание) объединены и делают процесс горения более эффективным, контролируемым и безопасным.
• Заполнение бака маслом и его поджигание, в результате чего пары испарятся и начнется горение;

Вторая схема сложнее и требует серьезной модификации топлива и точного изготовления, поэтому рассмотрим более простые модели первой группы.

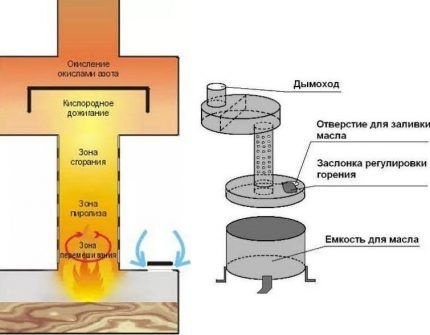

Схематический чертеж простой модели плиты для приготовления пищи на отработанном тепле. Воздух, необходимый для поддержания процесса горения, подается через горловину с заслонкой. Эта заслонка может быть использована для частичного контроля силы процесса горения.

Преимущества использования гаражной печи для нагрева масла

• безопасное хранение запасов отработанного масла;
• Возможно подключение контура воздушного или водяного отопления;
• Отсутствие нагара и углеродистых отложений;
• Экономичный расход топлива - примерно 1,5-2 литра в час;
• Простота конструкции и обслуживания устройства;

Компактность устройства также очень важна для небольших помещений.

Есть и недостатки:

• Используйте только рафинированное масло для форсуночных печей (примерная стоимость фильтрованного продукта составляет 8-12 рублей/литр);
• Одним из условий хранения рафинированного масла является температура выше нуля, а значит, необходимо либо отапливаемое зимой помещение, либо заземленный резервуар.
• Минимальная высота дымохода должна составлять не менее 4 м;
• Необходимо регулярно чистить плиту и дымоход;

Прежде чем сделать или купить готовую плиту или бойлер, рассмотрите все плюсы и минусы самодельных приборов, а затем примите окончательное решение.

Проекты для самостоятельного изготовления

Существует множество вариантов конструкции плит на мусоросжигателе. Они изготавливаются из металлических полуфабрикатов или использованных контейнеров (баллонов), с пиролизными и турбогорелочными устройствами, с капельной подачей или продувкой. Мы остановились на двух популярных моделях, которые больше подходят для самостоятельного строительства и самостоятельной сборки.

Модель из металлического листа

Ненужные металлические элементы, чугунные плиты, стальные листы, трубы часто можно найти в гаражах и у соседей. Среди них вы обязательно найдете несколько предметов, подходящих для сварки плиты.

Например, для изготовления простой модели вам понадобятся следующие материалы:

• Жестяная труба для дымохода диаметром 110 мм.
• Стальная труба толщиной 4,5 мм;
• Лист старой стали толщиной 3,5 мм;

Кроме того, вам понадобятся инструменты, которые обычно есть у каждого владельца гаража: сварочный аппарат с электродами, циркулярная пила с отрезными и шлифовальными дисками, молоток, плоскогубцы. Обязательно иметь комплект рабочей защитной одежды для сварки с очками и перчатками.

Подготовьте некоторые детали перед сваркой.

Фотогалерея Нарежьте заготовки из листового металла: для маслозаливной камеры - 350 мм х 350 мм (торцы - 350 мм х 150 мм) для плиты - 350 мм х 620 мм (торцы - 350 мм х 120 мм) Для трубы горелки, которая впоследствии будет перфорированной, подойдет сталь и чугун, но стальная часть более практична. Длина трубы - 360 мм Сверлом по металлу диаметром 10 мм просверлите отверстия на предварительно размеченной поверхности трубы: 8 равных дальних рядов по 6 отверстий в каждом, таким образом, всего 48 отверстий Для изготовления ножек, 4 штуки используют металлический рог и небольшие куски стальной пластины. Сварить их вместе и создать устойчивую конструкцию Металлические детали по размеру Стальная или чугунная труба Сверление отверстий в трубе Четыре ножки для плиты

После того как вы подготовили частичные детали, приступайте к сварке. Не берите с собой циркулярную пилу - она может пригодиться при вырезании или удалении отдельных деталей.

Фотогалерея z В металлической заготовке для топки вырежьте окно, которое также будет использоваться для заливки масла и регулировки мощности горения. К другому концу той же заготовки привариваем горелку (трубку), затем стенки и дно. В результате получится камера в форме кирпича, сваренная по всем швам. Таким же методом можно сварить из отдельных кусков вторую камеру, которая будет служить плитой, а затем приварить к ней горелку с одной стороны и кусок дымовой трубы с другой. После сварки убедитесь, что длина ножек одинакова Установите готовую к использованию плиту на подготовленное и очищенное место. Хороший вариант - рядом со входом, у стены, так как дымоход будет выходить через стену. Возьмите куски жестяной трубы (прямые и угловые) и соберите конструкцию, часть которой будет находиться внутри помещения, а часть будет вынесена наружу. Возьмите кусок трубы дымохода и приложите его к стене в месте предполагаемого выхода и очертите вокруг него контур. Просверлите отверстие определенного диаметра (чуть больше диаметра трубы) с помощью дрели или ударного молотка приварите внутреннюю часть трубы к плите сауны, просуньте небольшой горизонтальный кусок через стену наружу и прикрепите остальную часть трубы к стене (с помощью стяжек) Шаг 1 - сделайте верхнюю часть тренировочного ящика Шаг 2 - сварите тренировочный ящик и приварите горелку Шаг 3 - сварите плиту и горелку. Шаг 4 - привариваем ножки к нижней камере Шаг 5 - устанавливаем и монтируем плиту Шаг 6 - делаем дымоход из жестяной трубы Шаг 7 - сверлим отверстие в стене для дымохода Шаг 8 - привариваем дымоход к трубе плиты и выводим его наружу

Чтобы предотвратить попадание осадков и грязи в дымоход, на конец дымовой трубы навинчивается колпачок. Максимальная безопасная высота дымохода составляет около 4 м. Дымовой газ, выбрасываемый над крышей, быстро рассеивается в атмосфере и не наносит вреда людям и растениям.

После завершения всех сборочных и монтажных работ следует провести испытания и, если обнаружены какие-либо недостатки, попытаться их устранить. Проверьте качество сгорания следующим образом.

Фотогалерея Возьмите небольшое количество масла и аккуратно залейте его в отверстие в камере сгорания. Помните, что необходимо дождаться, пока все топливо не сгорит. Масло не воспламенится без добавления 30-40 мл растворителя или парафина Для поджигания лучше всего использовать обычный спичечный коробок. Просто опустите зажженную спичку в камеру с отработанным маслом. Основная трудность заключается в том, чтобы добиться испарения. Если вы хотите узнать, как быстро сгорает топливо, измерьте время. Открывайте/закрывайте заслонку для проверки регулировки мощности горения Через некоторое время вы сможете проверить, как работает верхняя камера плиты. Для этого поставьте емкость с водой на нагретую поверхность. Если вода вскоре закипит, это означает, что все было сделано правильно Шаг 1 - Заливка отработанного масла в камеру сгорания Шаг 2 - Поджигание масла спичкой Шаг 3 - Проверка горения и нагрева плиты Шаг 4 - Проверка функциональности плиты

Во время строительства и сварки могут быть обнаружены следующие ошибки

• сваривание деталей с неточными размерами (швы получатся рыхлыми и прослужат недолго);
• воспламенение с бензином - есть риск взрыва - лучше использовать растворители (уайт-спирит и подобные).
• разные диаметры радиатора и трубы дымохода (для их соединения используйте переходник);
• отверстие для заливки масла и регулировки мощности сгорания недостаточно большое;
• Слишком тонкие стенки камер и труб (быстрый износ, неспособность долго сохранять тепло);
• Место установки отопительного прибора не подходит;

Если сварить плиту по правилам, она будет работать долго и легко обогреет помещение площадью 20-30 квадратных метров. Вы можете прочитать о возможностях горения в плите в этой простой для понимания статье.

Как сделать печь из газового баллона?

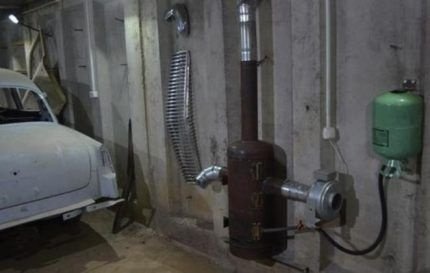

Второй вариант, ставший популярным благодаря успешной установке, представляет собой печь, изготовленную из обычного газового баллона, продутого от содержимого.

Теплообменник с самодельной воздушной крыльчаткой и вентилятором может быть соединен с корпусом цилиндра, а в качестве резервуара для масла может использоваться фреоновый бак.

Сначала мы составим концептуальную схему печи.

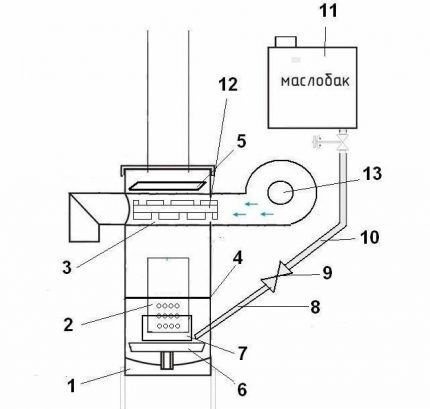

Подробности строительства: 1 - основание корпуса; 2 - перфорированная труба; 3 - труба теплообменника; 4 - перегородка; 5 - козырек; 6 - испаритель масла; 7 - муфта; 8 и 10 - выхлопная труба; 9 - шаровой клапан; 11 - выхлопной бак; 12 - крыльчатка; 13 - вентилятор

Объем цилиндра составляет 50 литров. Толщина стенок металлических труб составляет 4-5 мм, а внутреннее сечение - 100 мм. Для создания перегородки между двумя камерами и навеса лучше использовать куски листового металла толщиной не менее 4 мм. Тормозной диск используется как масляный резервуар, из которого испаряется масло.

Масло поступает в испаритель через трубу диаметром ½ дюйма. Часть трубы над шаровым краном может быть гибкой, чтобы облегчить монтаж. Шаровой кран установлен таким образом, чтобы всегда можно было перекрыть подачу топлива в аварийной ситуации. Для изготовления завихрителя была выбрана пара металлических уголков, сваренных вместе.

В следующем разделе мы рассмотрим, как сделать компактную плиту на отработанном масле для пристройки или гаража.

Фотогалерея С Перед началом работы выпустите остатки газа из баллона, оставив его на некоторое время с открытым вентилем, затем удалите конденсат, просверлив отверстие в днище, и промойте внутреннюю часть большим количеством воды С одной стороны корпуса будущей плиты вырежьте два отверстия разного размера: верхнее, большего размера, будет камерой сгорания с теплообменником, в нижнем разместится испаритель. Затем можно снова промыть внутренние стенки водой Вырежьте круглую заготовку из листового металла толщиной 4 мм по диаметру кожуха. В середине детали делаем отверстие для горелки, также круглой формы. Для изготовления горелки возьмем стальную трубу диаметром 100 мм и длиной 200 мм. Чтобы он работал правильно, просверлите отверстия диаметром 10 мм по всей поверхности. Отшлифуйте поверхность и края. Приварите факел к металлическому колесу, которое мы помещаем между камерами. Из чугунного тормозного диска делаем днище, привариваем стальное колесо. С другой стороны крышки привариваем, но так, чтобы не было зазора для потока воздуха и для обеспечения необходимой тяги Для адаптации муфты между горелкой и поддоном отрезаем небольшой кусок 100 мм трубы. Поставьте его на масляный поддон, не приваривая его к земле, сделайте отверстие чуть выше поддона, вставьте металлическую трубку подачи масла и приваривайте. Для прекращения аварийной подачи отходов на трубе устанавливают вентиль - шаровой кран из 100 мм жестяной трубы, приваренный к верхней части корпуса, другим концом на улицу. Для этого мы проделываем отверстие в стене и оснащаем его огнеупорной металлической гильзой. Поднимите трубу над крышей и установите защитный колпак Шаг 1 - промойте газовый баллон Шаг 2 - подготовьте защитный колпак Шаг 3 - подготовьте дно для верхней камеры Шаг 4 - подготовьте и установите горелку Шаг 5 - сделайте маслосборник Шаг 6 - сделайте фитинги Шаг 7 - обеспечьте подачу масла Шаг 8 - установите дымоход

Теплообменник необходим для циркуляции нагретого воздуха в помещении. Это стальная труба диаметром 100 мм. Наиболее подходящее место - внутри шкафа, между горелкой и дымоходом. Для поддержания пламени к верхней части теплообменника приварена металлическая шайба, вырезанная из листового металла толщиной 4 мм.

Принудительная подача воздуха обеспечивается канальным вентилятором. Это может быть сделано автоматически с помощью термостата. Для лучшего сохранения тепла мы помещаем внутрь трубы завихритель - конструкцию из двух сваренных металлических уголков, фланцы которых разрезаны и разложены в виде лопастей.

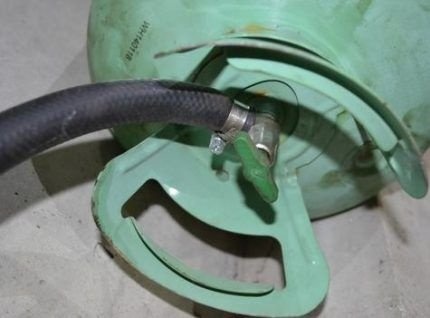

Затем мы делаем резервуар из баллона с фреоном для хранения и доставки отходов. Преимуществом этой конструкции является наличие игольчатого клапана, который очень полезен для регулирования потока топлива.

Осталось сделать две двери, каждая из которых имеет свои нюансы. Для верхней дверцы необходимо использовать прочный замок, чтобы она была надежно закрыта во время работы плиты. Сделайте зазор в нижней части второй двери, чтобы воздух мог свободно поступать в кузов и предотвратить возгорание масла.

После того как плита для сауны будет изготовлена, проведите пробный запуск. Налейте в кювету немного масла и поместите в ту же кювету небольшой кусочек губки, пропитанной растворителем. Подожгите губку. Масло нагревается, начинает испаряться, и в горелке появляется пламя.

Медленно подавайте масло в испаритель через трубку. Если необходимо остановить горение, перекройте подачу отработанного масла (закройте оба вентиля). После сгорания остатков в масляном поддоне процесс сгорания прекращается.

Схемы и правила изготовления плиты со сточной трубой вы найдете здесь. Мы рекомендуем прочитать это руководство для получения полезной информации.

Правила эксплуатации и ТБ

Сколько бы ни говорилось о безопасности бытовых плит, они остаются приборами, неправильное использование которых может привести к ожогам или воспламенению окружающих предметов. Соответственно, существует ряд запретов.

Запрещается выполнять следующие виды работ:

• оставлять помещение с включенным обогревателем на длительное время;
• размещать легковоспламеняющиеся жидкости или предметы вблизи нагретого корпуса;
• разбрызгивание масла или воды на горячую поверхность.
• Зажигать огонь, если печь не оборудована дымоходом;
• Используйте другие виды топлива вместо отработанного масла;
• Заблокировать отверстие горелки;
• Использовать неисправное оборудование;
• Устанавливать обогреватель в помещении, которое плохо проветривается;

Обогревателем могут пользоваться только взрослые. Дети и животные не должны находиться рядом с работающим обогревателем.

В качестве интересного и оригинального примера приготовления пищи из отходов мы предлагаем вам все же рассмотреть технологию изготовления буржуйки. Это также очень эффективная модель, доступная для самостоятельного строительства.

Выводы и полезное видео по теме

Процесс создания и эксплуатации отопительного устройства намного проще, если соблюдены все меры безопасности и учтены нюансы производства и монтажа. Вот несколько полезных советов в следующих видео.

Видео №1. как запустить плиту:

Видео №2. Обзор работающей плиты. Советы по применению:

Видео #3. советы по настройке и использованию:

Решить проблему утилизации отходов можно довольно просто, построив металлическую печь в гараже. Домашний обогреватель, работающий на дешевом топливе, так же эффективен, как и дорогая модель конкурента.

Но если вы не уверены в своих силах, лучше обратиться за помощью к опытным мастерам, знакомым с нюансами производства и установки масляных плит.
