Печь на опилках: старый принцип по-новому

По мере роста цен на энергоносители все больше людей стремятся извлечь как можно больше энергии из источников, которые раньше считались неэкономными. К ним относятся отработанные масла, бытовые отходы и старые автомобильные покрышки.

Сегодня мы поговорим о том, как недорого и своими руками обустроить опилочную печь, причем это будет агрегат, работающий по принципу длительного горения.

Ведь не секрет, что в нашей стране есть регионы, где щепу и опилки можно использовать для отопления практически даром, за исключением стоимости их доставки.

Меньше площадь – меньше тепла

Существуют горелки длительного горения с подключенными водяными и воздушными контурами. Это позволяет плите с опилками нагревать достаточно большую площадь.

Мы уже рассматривали вариант плиты на опилках, сделанной своими руками, в статье об отопительных плитах для теплиц, но этот вариант плиты способен обогреть относительно небольшую площадь, и это связано не с отсутствием циркуляции воды или воздуха, а с небольшой площадью горячих газов.

Чертежи этого нагревателя показаны на рисунке.

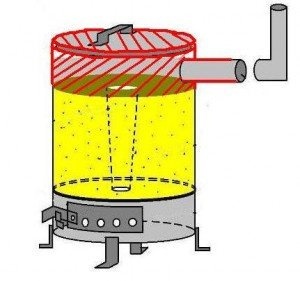

Понятно, что когда плита полностью загружена, площадь нагрева составляет около 1/3 от общей площади. На рисунке эта область отмечена красной штриховкой.

При таком расположении происходит потеря тепловой энергии, уходящей через дымоход. Конечно, можно попытаться получить как можно больше тепла, увеличив длину дымохода, проходящего через отапливаемое помещение. Это нецелесообразно, а в некоторых случаях невозможно из-за размеров отапливаемого помещения.

Опилочную плиту можно изготовить из легкодоступных материалов в течение нескольких часов.

Решение проблемы – устройство контура

Сейчас нас интересует печь на опилках, которая подходит для обогрева больших площадей.

Конечно, необходимо установить водяной или воздушный контур, но сначала давайте решим вопрос: может ли этот тип плиты увеличить площадь обогрева без удлинения дымохода?

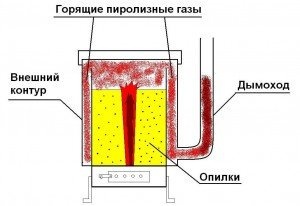

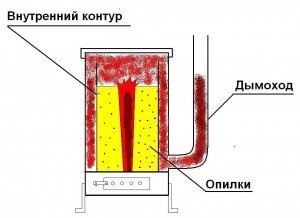

В первом примере показана плита с внешним дымоходом. Устройство такое же, как и у представленной ранее опилочной плиты. Изменяется только контур, через который проходят горячие дымовые газы, и опущенное положение дымовой трубы.

В первом примере показана плита с внешним дымоходом. Прибор точно такой же, как и представленная ранее плита. Единственные изменения касаются контура, по которому проходят горячие дымовые газы, и нижнего расположения дымовой трубы.

Как видите, эти изменения позволили значительно увеличить теплоотдачу каменки без увеличения длины дымохода. Объем камеры сгорания остается неизменным.

Как видите, эти изменения позволили значительно увеличить теплоотдачу плиты без увеличения длины дымохода. Объем плиты остается неизменным.

Во втором случае внутренний контур выполняется внутри существующей плиты. Увеличивается также поверхность нагрева. Единственный недостаток этой системы - меньшее количество опилок.

Но есть и преимущество: организовать такую схему не очень сложно, единственное, что нужно - установить внутри 200-литровую бочку меньшего диаметра и переустановить дымоход.

Как видите, небольшая модификация значительно улучшит работу такой, казалось бы, простой плиты.

Новая система на старых принципах

Но это еще не все. Самодельный котел на основе опилок может быть еще более эффективным.

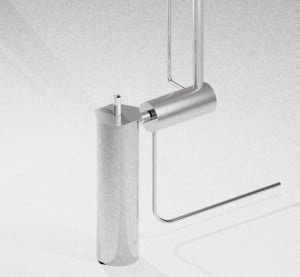

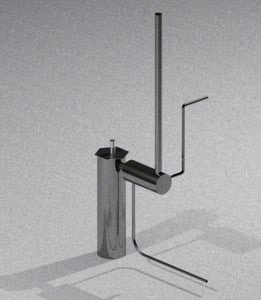

На фото показан котел с возможностью подключения к системе водяного отопления. Примечательно, что котел можно сделать своими руками, он работает на опилках, стружке и различных бытовых отходах. Но, конечно, в первую очередь он предназначен для опилок.

При ближайшем рассмотрении наши читатели заметят некоторое сходство между этим котлом и плитой "бубафоня". Однако это не совсем так.

Труба, проходящая через крышку, хотя и является вентиляционной, не имеет формы поршня и неподвижна во время работы котла. На фото показан полностью загрунтованный котел. Видно, что труба почти полностью утоплена внутрь, с "бубафоном" она бы значительно выступала из котла.

Материалы для устройства

Рассмотрим, как сделать такую плиту на опилках своими руками.

Для его приготовления без кассы вам понадобятся:

• Металл для крышки толщиной не менее 10 мм. Крышку следует укрепить по краям. В противном случае он будет согнут под воздействием тепла.
• Зольная трубка диаметром 76 мм. Если он перегорит, его всегда можно заменить - поэтому толщина стенки не имеет значения.
• Труба дымохода Ø 100 мм.
• Дымоход Ø 400 мм с толщиной стенки 10 мм. Конечно, возможна и меньшая толщина стенок, но она значительно сокращает срок службы котла.

Внутренняя начинка

Какова внутренняя конструкция этого котла?

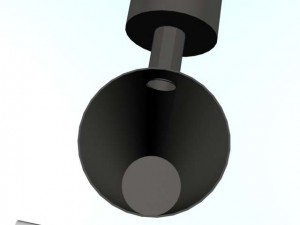

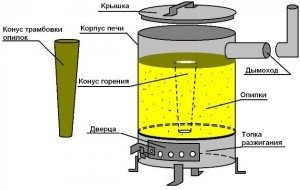

На рисунке показано, что котел состоит из трех частей:

1. Котел с регистром и дымоходом.
2. Крышка бойлера.
3. Пепельная труба.

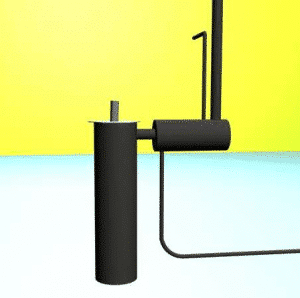

В таком положении котел находится до загрузки топлива.

Строим котел на опилках

Как сделать такой котел самостоятельно?

К трубе диаметром 400 мм с одной стороны приваривается манекен. Это будет дно котла. Высота котла зависит от ваших потребностей. Предполагается, что одного мешка опилок достаточно для 8-10 часов нормальной работы.

Наш совет: котел высотой 1500 мм с полной загрузкой может работать до 40 часов без дозаправки.

• На фотографии выше видно, что он выполнен в многоугольной форме, это не обязательно, просто так гораздо легче резать толстый металл, если вы используете гильотину.
• Крышка вырезана из металла толщиной 10 мм.

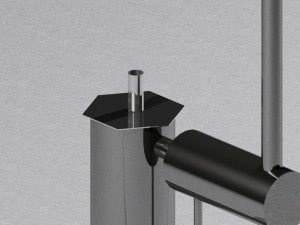

• Вам нужно вырезать отверстие ровно посередине крышки, чтобы в него пролезла труба диаметром 76 мм. Зазор не должен быть слишком большим.

Наш совет! В домашних условиях трудно сделать идеально ровное отверстие в толстом металле. Поэтому сделайте толстую шайбу на токарном станке. Она должна подходить к трубке 76 и в то же время закрывать все неровности отверстия в крышке. Путем электрической сварки шайбы с крышкой получается идеально плоское отверстие, в которое идеально вставляется труба 76.

• Со стороны верхней части корпуса котла необходимо приварить дымовую трубу диаметром 100 мм.

Изготовление поддувала

Котел в основном готов. Вам еще нужно сделать пепельницу.

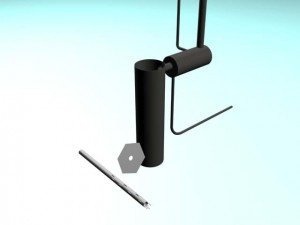

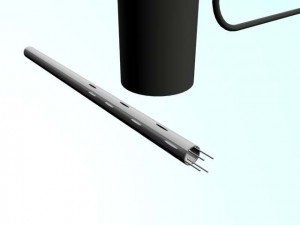

На рисунке показано, как она изготавливается.

• В нижней части котла свариваются вместе 3-4 куска стального прута или арматуры, чтобы увеличить длину вентиляционного отверстия на 100-150 мм. Это расстояние, на которое она поднимается над крышкой.
• Отрежьте кусок трубы диаметром 76 мм длиной, равной высоте котла.
• С помощью шлифовальной машинки вырежьте в зольнике отверстия длиной 100 мм и толщиной 5-7 мм. Это число напрямую зависит от диаметра обсадной трубы и ее высоты. Они расположены в 1/3 зольника.

Как правильно загружать топливо?

На иллюстрации изображен пустой очаг. Как он работает и как его использовать?

В отличие, например, от "бубафо", зольная трубка вставляется прямо в очаг штырями вниз. Они должны лежать на дне, а трубка для пепла находится посередине.

• Чем лучше уплотнены опилки, тем выше эффективность нагревателя, а это существенно влияет на время работы.
• Опилки должны быть уплотнены.
• Это означает, что во время прессования и загрузки топлива зольный ящик должен быть слегка наклонен в сторону, чтобы между зольным ящиком и уплотненным топливом образовался небольшой зазор.
• Топливо загружается до уровня дымохода.
• В противном случае процесс зажигания будет значительно затянут.
• Начните загрузку топлива.

Топливо загружено — запуск

• Можно зажигать и без крышки, но лучше сразу надеть крышку и налить в зольник немного отработанного парафина или бензина, до 50 гр.
• После этого можно поджечь топливо.

Наш совет: Чтобы регулировать тягу в зольнике, можно установить заслонку в дымоходе.

• Через 2-3 минуты слегка приоткройте заслонку и отрегулируйте правильный поток воздуха.
• Как только топливо зажжется, заслонка должна быть закрыта на ¾ открытия.
• Когда нагреватель готов к работе, раздается ровный гудящий звук. Работа каменки регулируется заслонкой.

Устанавливаем регистр для теплоносителя

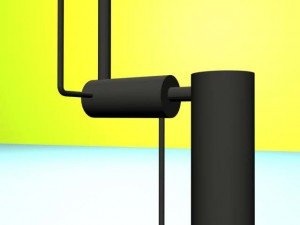

Теперь можно подумать о подключении котла к системе отопления. Для этого установите регистр дымовых газов на выходе из котла.

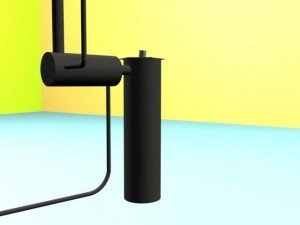

На рисунке четко показан установленный регистр с подающим и обратным подключением к системе центрального отопления. Это один вариант, вы можете использовать совершенно другой. Самое главное, чтобы он соответствовал тепловым характеристикам изготовленного вами котла и полностью соответствовал объему установленной вами радиаторной системы отопления.

Мы не будем останавливаться на дизайне регистра. Скажем лишь одно: чем ближе к котлу он установлен, тем эффективнее он работает.

Основные правила теплоизоляции

Но это еще не все. Изоляция котла может значительно повысить его эффективность.

Теплопроводность материалов мы неоднократно объясняли на наших страницах. В статье Железная печь для бани своими руками - знание силы есть видео, которое исчерпывающе рассказывает о таком эффекте, как тепловое излучение.

Следует кратко отметить, что работа любой кухонной плиты вызывает тепловое излучение, свободно проходящее через металл. Если бы наш котел работал без регистра, это было бы замечательно, он бы без проблем обогревал помещение, в котором установлен.

• Поэтому нам не нужны потери тепла, проходящие через стены, они должны быть направлены в дымоход.
• Но основное назначение нашего котла - нагревать теплоноситель, проходящий через регистр, установленный на дымоходе.

Тепловое излучение без потерь

В приведенной выше статье и видеоролике подробно обсуждается этот вопрос. Очевидно, что облицовка котла кирпичом по стенам приведет к чрезмерному тепловому излучению в топке, которое будет стекать в дымоход вместе с горячими дымовыми газами. Это именно то, что нам нужно, а заслонка, установленная в дымоходе за регистром, позволит хорошо регулировать котел и нагревать теплоноситель.

Вы можете обернуть котел и регистр базальтовой ватой, а сверху сделать листовое покрытие.

Устройство котла на постоянной основе

Если в вашем регионе нет проблем с опилками и этот способ отопления является наиболее экономичным, вы можете установить этот котел более рационально и удобно.

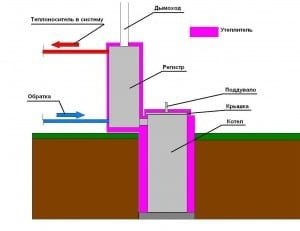

На рисунке показана схема подключения котла:

• Крышка котла отдельно изолирована, поэтому ее можно снять.
• Вокруг котла, внутри воздуховода, находится теплоизоляция.
• Регистр также изолирован.
• Стены шахты должны быть укреплены против обрушения.
• Дымоход должен быть подключен.
• Подсоедините трубы к теплоносителю.
• Фундамент должен быть построен на дне котлована.
• Котел должен быть установлен в приямке.
• Для его строительства выкапывается яма соответствующего размера.
• Котел готов к работе.

Обслуживание? Без проблем!

Как видно из рисунка, котел отлично изолирован, и его обслуживание стало намного проще. Загружать топливо из довольно высокого котла нелегко, но в данном случае это очень просто.

• Достаточно открыть крышку, которая находится почти на уровне пола, и можно загружать топливо.

Многие люди могут спросить: Как очистить бойлер? Нет проблем, уверяю вас.

• В итоге у вас останется небольшая горсть золы, которая поместится в одном мерном стаканчике.
• Когда котел работает, топливо сгорает полностью.
• Для человека, который сам изготавливает плиты из опилок, несложно сделать щетку и совок с длинной ручкой.

А можно установить котел снаружи?

Стоит отметить, что котел можно установить вне отапливаемого помещения. Необходимо только установить короб и тщательно изолировать трубы. В этом случае котел не доставит хлопот и не будет занимать лишнее место в помещении.

Рассмотрев устройство котла на опилках, собранного своими руками, становится понятно, что при определенных навыках и знаниях из простого агрегата может получиться вполне приличный отопительный котел.

Электроника в помощь

Мы представили идею и рассмотрели один из вариантов. Но если вы хотите, вы все еще можете улучшить это устройство:

• Чтобы установить датчик температуры.
• Установить заслонку для регулирования тяги котла с электроприводом.
• Для установки интеллектуального термостата.

Объединив все это в одну цепь, можно получить котел, который будет успешно поддерживать заданную температуру.

Знания и навыки — залог безопасности и успеха

Установка высокоэффективного регистра может повысить эффективность еще больше, а также позволить отапливать с помощью этой системы даже небольшой дом.

Наконец, несколько слов о безопасности. Когда вы устанавливаете бойлер своими руками, выполняйте всю работу качественно и аккуратно. Это относится, в частности, к сварочным и шлифовальным работам.

Если у вас недостаточно опыта в работе с этим видом инструментов, лучше пригласить друга или нанять специалиста для выполнения этой работы.

Помните, что каждая плита и котел представляют собой опасность возгорания, и при неправильном использовании последствия могут быть катастрофическими.

Удачи и тепла вашему дому!
