Печь камин своими руками из кирпича: чертежи и процесс кладки

Камины-печи не перестают быть популярными на протяжении многих десятилетий. Несмотря на то, что в продаже достаточно компактных чугунных плит или закрытых каминов, почти каждый домовладелец мечтает о настоящем кирпичном строении.

Вы можете сделать камин своими руками

Печь-камин своими руками может быть сложной только в том случае, если вы внимательно изучите технологию кладки и особенности конструкции выбранной модели.

Однако следует отметить, что сам камин не очень функционален и не способен обогреть несколько комнат, поэтому практичные владельцы частных домов отказываются от его строительства в пользу кухонной плиты. Он может обеспечить хорошее отопление, приготовить пищу, нагреть воду и высушить вещи, поэтому ему часто отдают предпочтение.

Производители кухонных плит, которым пришлось столкнуться с этим вопросом, разработали многофункциональные модели, которые включают в свою конструкцию и камин, и духовку.

Существует множество таких комбинаций, но не все они подходят для конкретного дома с учетом его площади и места расположения будущей отопительной установки. Существуют компактные конструкции печей-каминов, предназначенные для небольших домов, но есть и такие, которые включают в свою конструкцию не только описанные выше функции, но и подогреваемую лежанку. Поэтому стоит рассмотреть несколько типов плит, которые будут отвечать различным потребностям обитателей дома.

Виды печей-каминов

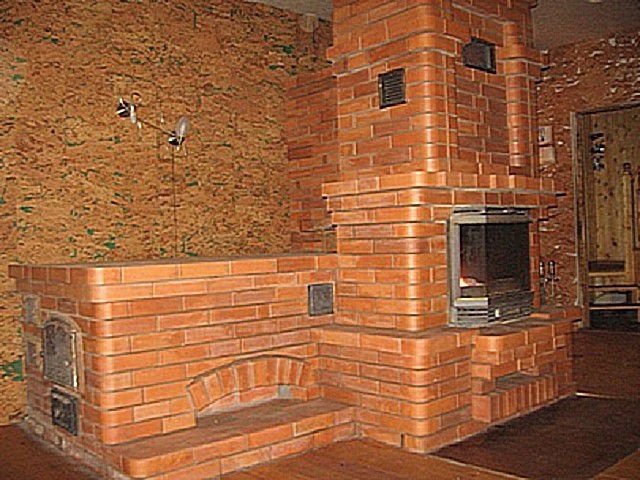

Дровяная плита с уютным камином

Прочная конструкция этого типа плит подойдет не для каждого дома. Например, для небольшого загородного дома он будет слишком большим, так как займет большую часть комнаты. Это хороший выбор для большого пространства, объединяющего гостиную и кухню. В этом случае плиту и камин можно топить отдельно. В большой комнате можно создать расслабляющую атмосферу, поставив два кресла рядом с камином и оставив плиту включенной в течение дня, чтобы приготовить ужин или нагреть воду. Кроме того, когда горшок остынет, его можно использовать для лечения больной спины или просто для отдыха на теплой подставке. Летом, если плита не используется для приготовления пищи, ее поверхность можно использовать в качестве разделочного стола.

Большая кухонная плита согреет ваш дом в холодное время года. Таким образом, вам не придется беспокоиться о том, что плита нагреется к вечеру, и тепло надолго сохранится в доме.

Если у вас есть возможность построить такую плиту у себя дома, воспользуйтесь ею. Он выручит хозяев во многих сложных ситуациях, и никто не вспомнит о том, что он занимает много места.

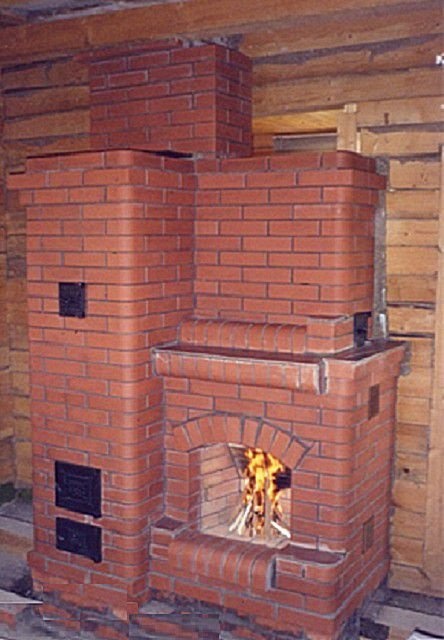

Достаточно компактная настенная плита

Его можно установить в небольшом доме, и он будет обогревать две комнаты одновременно. Если в комнате достаточно тепло, можно просто зажечь камин и придать ей уютную атмосферу. Если в доме необходимо быстро обогреть две комнаты, можно обогреть обе части строения.

Камин в этом случае поможет согреться открытым огнем, а закрытый очаг будет работать на обогрев задней стены, выходящей в соседнюю комнату.

Недостатком этой модели является отсутствие плиты, которая может выручить в любой ситуации, например, если вы используете электроплиту для приготовления пищи или нагрева воды, а электричество по какой-то причине отключили.

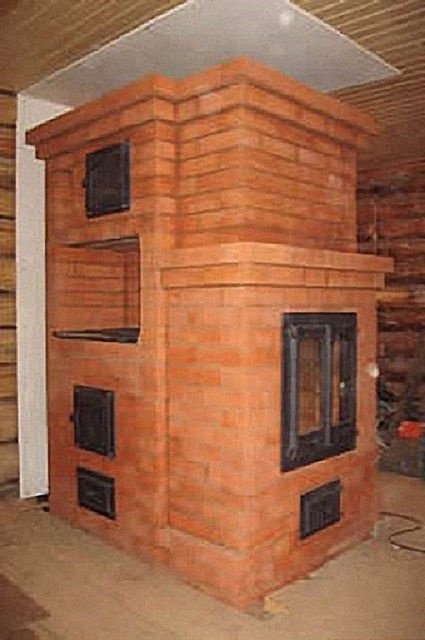

Этот тип плиты может разделить помещение на две зоны

Другой вариант - печь, которую размещают в большой комнате. Он похож на первый, но довольно компактен и может быть расположен стеной к соседней комнате.

Это компактная печь, но при этом она обеспечивает все функции, необходимые для комфортной домашней обстановки. В нем есть плита и духовка, а также камин с элегантными стеклянными дверцами, которые создают уютную атмосферу и делают вечера более приятными.

Каминную полку можно использовать для украшения комнаты. Его можно использовать для сушки трав или нарезки овощей и фруктов.

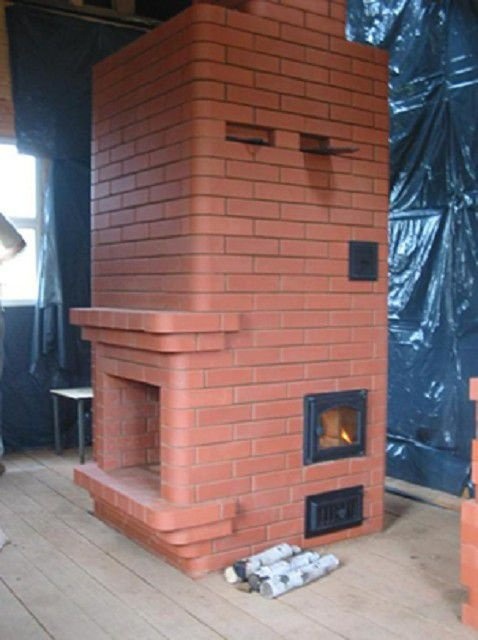

Плита с квадратным основанием подходит даже для небольших помещений

Плита почти квадратной формы впишется в любое маленькое или большое помещение. Он изящен и компактен, и если вы тщательно продумаете место его установки, он может безопасно обогревать две комнаты. Опять же, здесь нет конфорки, поэтому он подходит только для обогрева, создания приятной атмосферы и в качестве декоративного элемента.

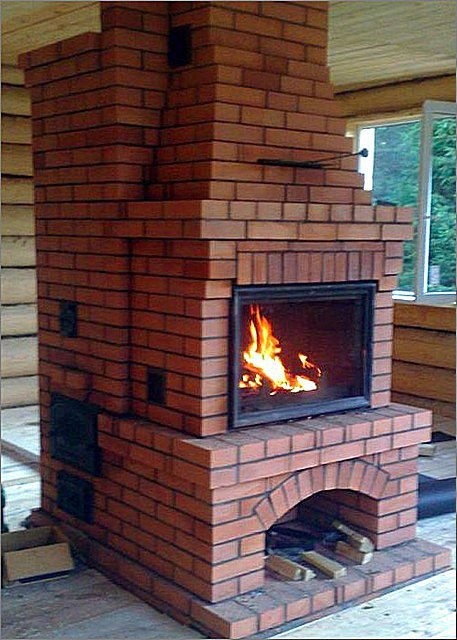

Многофункциональная каминная плита - для кухни и создания уютной атмосферы

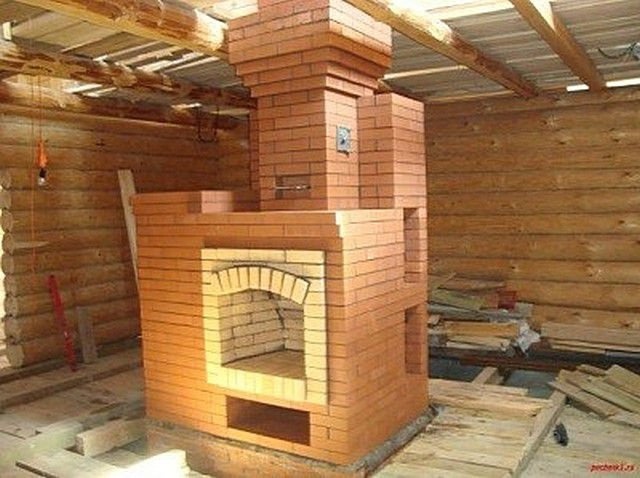

Каминная плита может стать гордостью любого домовладельца, особенно если вы сделаете ее самостоятельно. Вы можете установить его так, чтобы он стал обогревателем и украшением двух комнат. Камин должен располагаться в гостиной или спальне. В этом варианте под камином находится ниша для сушки дров, которая распространяет аромат древесины и создает хороший микроклимат в помещении.

Процесс возведения камина-печи

Рассматривая представленные модели, можно сказать, что каминные кухни могут быть установлены в центре комнаты, у одной из стен или между двумя комнатами. Как будет расположена эта конструкция в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если каминная плита устанавливается у стены деревянного дома, она обязательно должна быть отделена от горючих поверхностей огнеупорным уплотнением - это может быть асбестовая плита и кирпичная кладка, листовой металл или специальный гипсокартон, керамическая плитка или комбинация, состоящая из нескольких материалов.

Конструкция, установленная в центре комнаты, имеет свои преимущества, одно из которых - разделение комнаты на зоны, которые можно оформить соответствующим образом. Сторона с каминной вставкой обычно обращена в гостиную или спальню, а жаровня - на кухню. Если вы решили разделить зоны не только с помощью плиты, но и с помощью перегородок, между ними и плитой следует установить жаропрочный материал. Асбестовые листы, уложенные в несколько слоев, являются лучшим решением в этом случае. Если дымоход проходит через потолки, он также должен быть окружен жаропрочным материалом.

Если вы выбрали понравившийся вам дизайн, вам нужно будет "примерить" его на месте планируемой установки. Это делается путем измерения и разметки полов, стен и потолка. Помимо общего вида и размеров здания, необходимо также иметь план стен, так называемую порядовку.

Конечно, необходимо заранее приобрести все необходимые материалы и инструменты для строительства каминов. Для того чтобы эта конструкция прослужила долгое время без ремонта, рекомендуется приобретать строительные материалы самого высокого качества, то есть не экономить на них.

Необходимые стройматериалы и инструменты

Для работы необходимы инструменты, которые не всегда есть в арсенале домовладельца, собирающегося впервые самостоятельно построить печь-камин, но без них во время работы обойтись невозможно. Инструменты для работы включают:

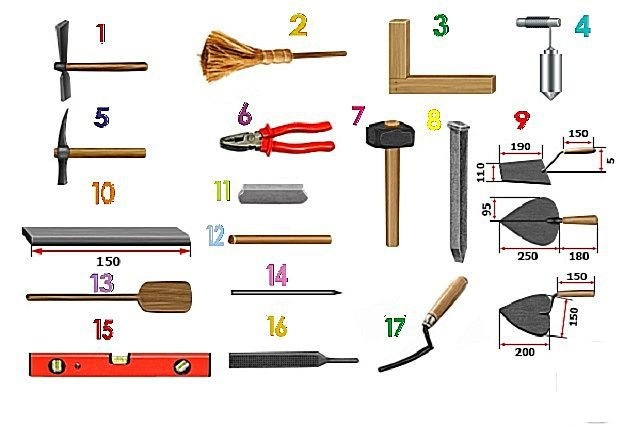

Инструменты для создания горшка

1. молоток с щеткой

2. веник с ложкой

3. угол

4. отвес

5. кухонный молоток

6. щипцы

7. резиновый молоток

8. зубило

9. шпатель или шпатели разных размеров и форм

10. прямая кромка

11. скребок

12. инструмент для нарезания резьбы (кусок металлической трубы)

13. деревянная лопатка

14. писец

15. спиртовой уровень

16. рашпиль

17. упаковка .

Вам также понадобится сито, чтобы просеять раствор, так как он должен быть тонким. Вам также нужно будет сделать эстакады, их должно быть две. Эстакадами называется тип лестницы, которая может использоваться по отдельности или попарно для поддержки досок. На такое приспособление удобно встать при работе на высоте и поставить рядом емкость с раствором и подготовленные кирпичи.

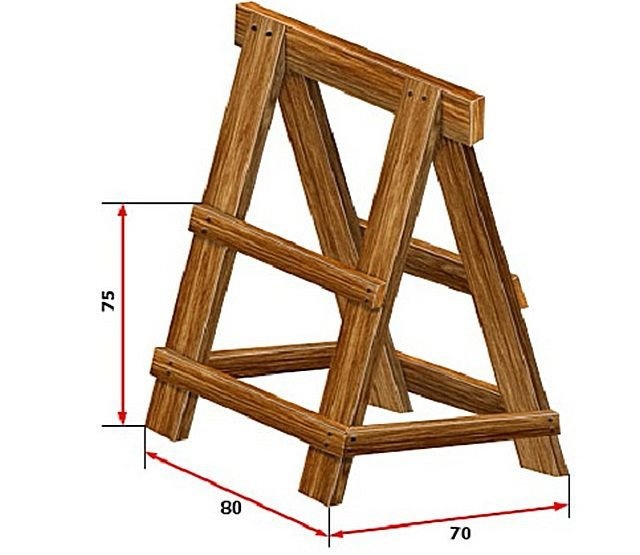

Изготовление пары таких подмостей значительно облегчит дальнейшую работу.

Количество строительных материалов рассчитывается в зависимости от выбранной модели каминной вставки, но их перечень одинаков. Таким образом, вам необходимо будет купить:

• Жаропрочные материалы - асбест, гипсокартон, базальт или другие, в качестве прокладок между стенками плиты и горючими поверхностями здания.
• Чугунные аксессуары - дверца зольника, окно для чистки и очаг, варочная поверхность, решетка.
• Специальная растворная сухая смесь для кладки каминов и плит, которая продается в специализированных магазинах, или традиционные материалы - песок, глина, щебень и цемент.
• Красный огнеупорный кирпич. Если его количество не определено, его можно подсчитать в соответствии со схемой ранжирования.
• Гидроизоляционный материал - войлок.
• Доски для опалубки фундамента.
• Стальной лист толщиной 2-3 мм, уголки 30×30 или 50×50 мм, стальная проволока диаметром 3 ÷ 4 мм, необходимая для крепления чугунных элементов.
• Если это предусмотрено конструкцией, необходимо приобрести или изготовить металлическую емкость определенных размеров для нагрева воды, а также ящик для плиты и дверцу из жаропрочного стекла.
• Жаропрочный белый силикатный кирпич - используется для кладки вокруг очага.

Читайте также нашу новую статью с подробными инструкциями о том, как сделать камин в квартире своими руками.

Подготовка места и заливка фундамента

Лучший метод - сделать фундамент для облицовки дымохода одновременно с фундаментом дома. Однако если это не было продумано, и решение о строительстве было принято после укладки пола, вам нужно будет отметить на полу размеры основания конструкции и отпилить несколько досок. Размер отверстия в полу должен быть на 150 ÷ 200 мм больше, чем размер изготавливаемого фундамента.

Если в доме был сделан реечный фундамент, то для банной плиты следует сделать сплошной вариант.

• После схватывания заливается раствор из цемента и песка в стандартном соотношении 1:3.
• Поскольку фундамент довольно глубокий, раствор следует заливать в два или три слоя. Первый слой может быть выполнен из грубого раствора цемента, щебня и песка.
• В земле под полом размечается и выкапывается яма глубиной 500-600 мм. Дно ямы уплотняется слоем песка толщиной 10 см и армируется щебнем, уложенным слоем такой же толщины и также уплотненным.
• Затем, начиная со дна ямы, из подготовленных досок делается опалубка, в которую заливается цемент.
• Верхняя часть фундамента выравнивается и оставляется для затвердевания - процесс, который занимает довольно много времени, около 3-4 недель, в зависимости от толщины слоев раствора.

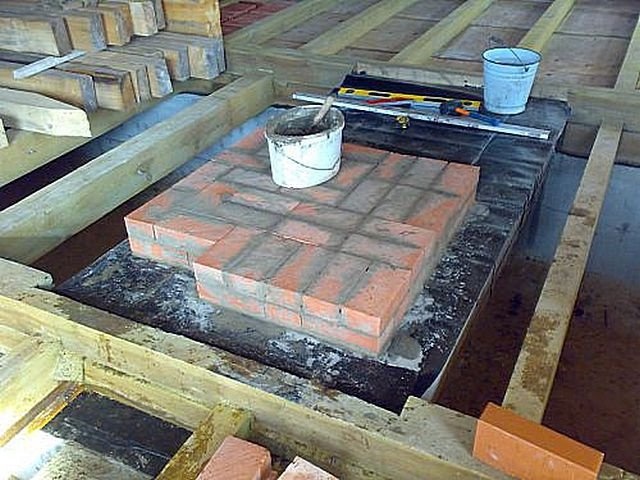

Готовый фундамент с гидроизоляционным слоем и первыми укладочными рядами

После подготовки фундамента на него укладывается гудроновая бумага, ровно нарезанная по размеру и форме фундамента. Затем уложите первый ряд горшков на войлок.

Предварительная «сухая» кладка

Даже опытные мастера сначала выкладывают каждый ряд насухо, чтобы разогреться и оценить возможные трудности. Это делается для точного определения количества и размера кирпичей в каждом ряду и их размещения. Не забудьте измерить расстояния между кирпичами с помощью подготовленной 5 мм деревянной рейки, чтобы убедиться, что все швы одинакового размера.

После того как кирпичи высохнут, их можно укладывать на раствор. Если используется раствор на основе глины, его предварительно замешивают и используют специальные вариации материала. Однако в последнее время мало кто использует этот старый, традиционный способ приготовления, поскольку на рынке появились огнеупорные сухие смеси, которые разработаны специально для кирпичных печей и каминов.

Схемы кладки

Схемы должны четко показывать как укладку кирпичей, так и движение горячего воздуха по каналам внутри конструкции. Такая схема помогает понять, какие отверстия необходимо разместить в том или ином месте для создания правильной тяги. Правильно выполненная конструкция позволит плите долгое время поддерживать высокую температуру и достаточно быстро выводить продукты горения, не создавая в доме опасной атмосферы.

Представленные схемы являются разновидностью каминной плиты, но могут отличаться в зависимости от выбранной вами конструкции, поэтому, выбрав модель конструкции, необходимо найти для нее схему. Это значительно облегчит и ускорит работу.

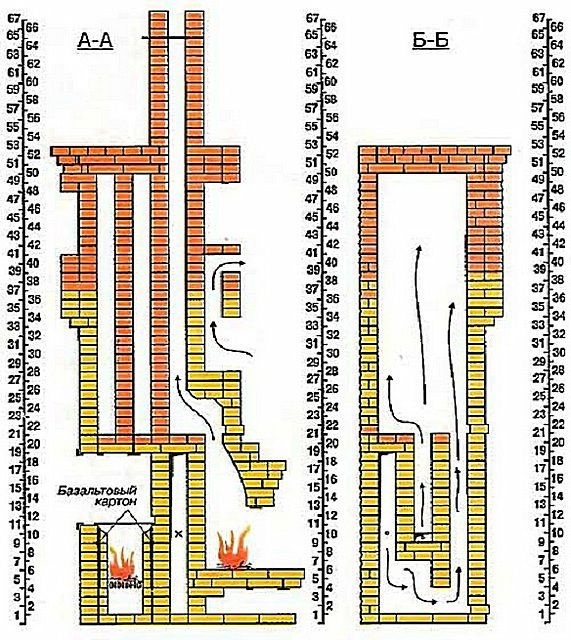

Схемы каминных плит - секции A-A и B-B.

На этих рисунках показана каминная печь в разрезе. Хорошо видно положение топки и горящего в ней огня, а также поток нагретого воздуха. Вы можете видеть, какие части кастрюли нагреваются сильнее всего.

На втором рисунке хорошо видно поперечное сечение топки с обеих сторон, так сказать, "спереди и сзади", и указано направление дымохода от топки к дымоходу.

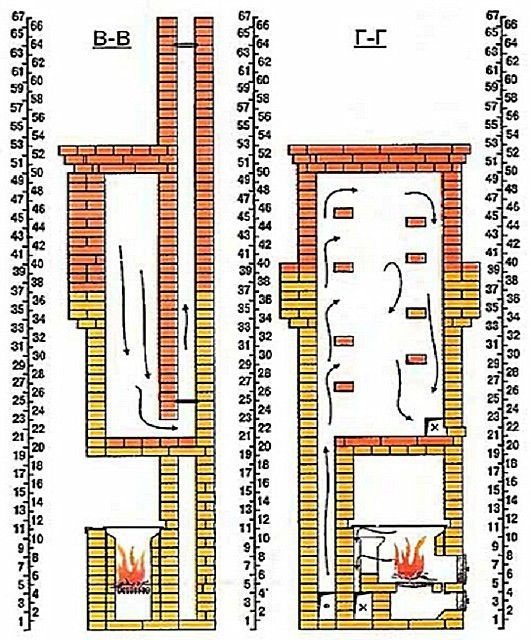

Секции B-B и G-HK

Разделы E-E и G-G

На третьей схеме также изображен очаг, но не плита, а камин и движение нагретого воздуха от плиты по воздуховодам.

Также указано количество рядов, и легко понять, в каких рядах следует размещать чугунные строительные элементы. При выполнении кладочных работ всегда используйте и сравнивайте секционные схемы банной плиты с планом кладки.

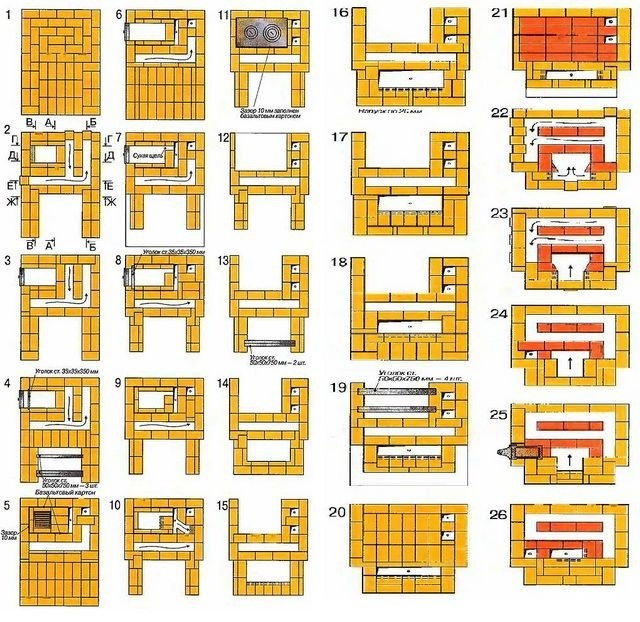

Общий план кладки с 1-го по 26-й ряды. Второй ряд указан на чертеже сечения (см. фотографии выше).

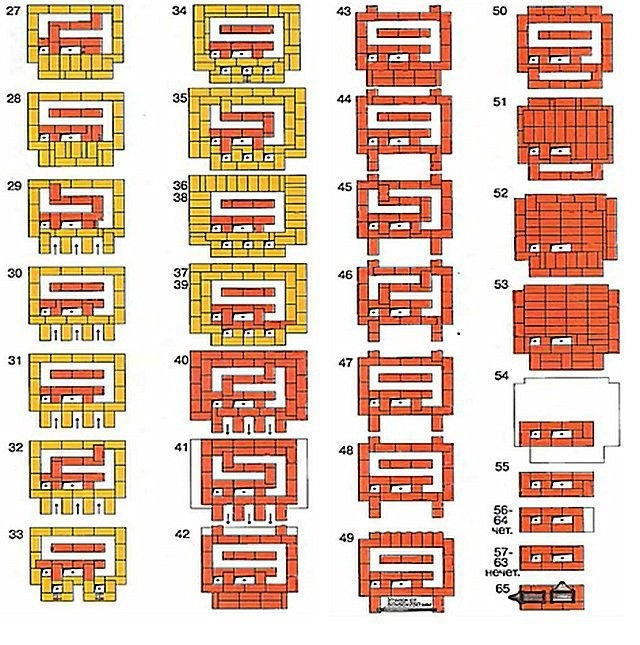

Продолжайте с ряда 27 до крышки дымохода.

План перекрытия показывает строителю, как выглядит каждый ряд и на каких рядах размещаются колосниковая решетка, заслонка, варочная поверхность и очаг, а также дверца для чистки. Не выходите за рамки, так как даже полкирпича, вставленные в неправильном месте, могут испортить всю работу, и всю конструкцию придется сносить. Поэтому радиатор следует укладывать насухо, чтобы можно было подогнать кирпичи под нужные размеры.

Видео: схема кладки печи-«голландки» со стеклянной дверцей камина

Возведение печи-камина

Не торопитесь и продумывайте каждый шаг. Иногда при кладке сухого дымохода требуется половина кирпича или даже треть кирпича. Необходимая часть отделяется от полнотелого кирпича с помощью шлифовальной машины или мельницы с камнедробилкой. Если кирпич раскалывается киркой, то первый удар мягкий - как бы обозначает, какую часть кирпича отделять, а второй удар непосредственно отделяет ее.

Раствор должен иметь консистенцию густой сметаны. Если в нем есть мелкие камни, их следует протереть через сито, иначе они помешают укладке кирпичей на нужном уровне.

Раствор наносится на кирпичи на толщину около 6 ÷ 7 мм. Затем кирпичи укладываются на фундаментный ряд, выравниваются и прессуются. При необходимости его простукивают резиновым молотком.

Если раствор вытекает по краям, его следует поднять шпателем. Через 5-7 рядов, пока раствор еще влажный, заполните швы, чтобы придать им эстетичный вид. Постарайтесь сразу же удалить раствор с лицевой стороны кирпичей, иначе потом его будет трудно оттереть.

С первого ряда по двадцатый делают кладку силикатного белого кирпича, а с двадцать первого постепенно переходят на красный огнеупорный.

• Со второго ряда открываются вентиляционные каналы, очаг и зольник.
• В третьем ряду установлена дверца пепельницы. Она должна быть временно подперта с обеих сторон кирпичами и закреплена проволокой, которая вставляется в скобы на задней стороне дверцы и устанавливается в стенки зольника.
• Первый ряд должен быть идеально ровным, так как он обозначает направление стен во всем здании. Чтобы обеспечить точность кирпичной кладки на войлоке, сначала обведите мелом края основания будущего здания. Начните укладку первого ряда насухо, а затем уложите его на раствор по этой разметке.

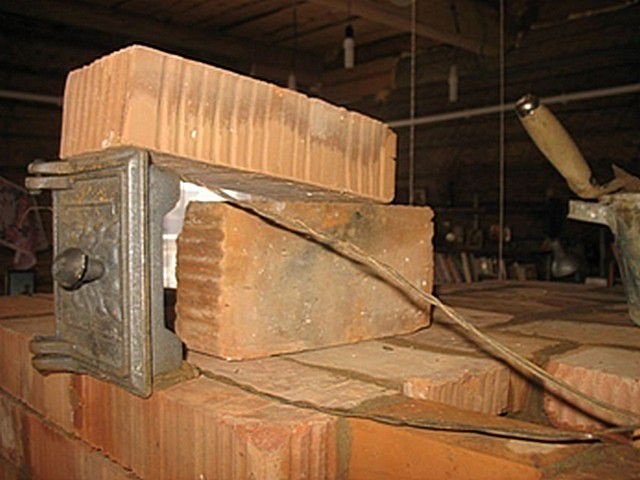

Так устанавливается чугунная дверь.

• В четвертом ряду, где кирпичная кладка обозначает очаг, укладываются две металлические полосы на расстоянии, достаточном для того, чтобы на них можно было класть кирпичи. Вместо полос можно уложить стальной лист для облегчения кладки. Вокруг зольника поднимаются стенки в соответствии со схемой.

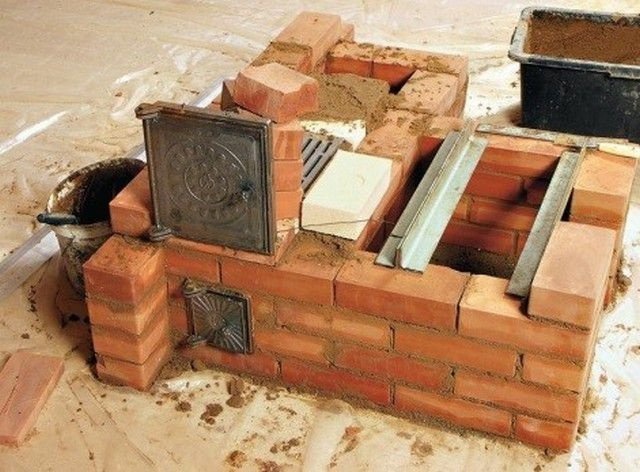

Установка металлических дверей и перемычек

• Установите каминную заслонку в шестом ряду. Она крепится так же, как и дверца золы.
• Установите ряды с седьмого по десятый ряд в соответствии со схемой без дополнительных элементов.
• В пятом ряду устанавливаем решетку над золой, а остальные кирпичи укладываем согласно схеме.

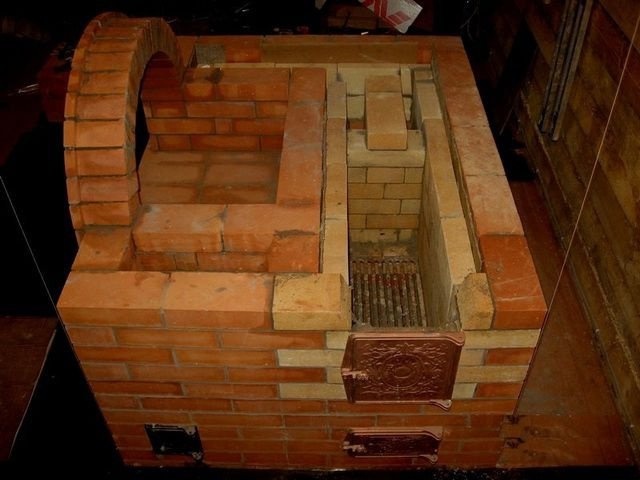

В верхней части очага готовится место для чугунной плиты.

• Начиная с двадцать первого ряда, в кладку добавляются красные кирпичи.
• В девятнадцатом ряду камера над плитой выложена металлическими полосами, на которые в двадцатом ряду уложены кирпичи.
• В одиннадцатом ряду укладывается чугунная плита. Остальные кирпичи в ряду укладываются, как показано на рисунке.
• В тринадцатом ряду делается металлическая полоса в качестве основы для вкладки очага. Это позволит создать дымоход для камина при укладке следующих рядов.
• Далее, до 24-го ряда, работа продолжается, как показано на схеме, без установки чугунных и металлических деталей.

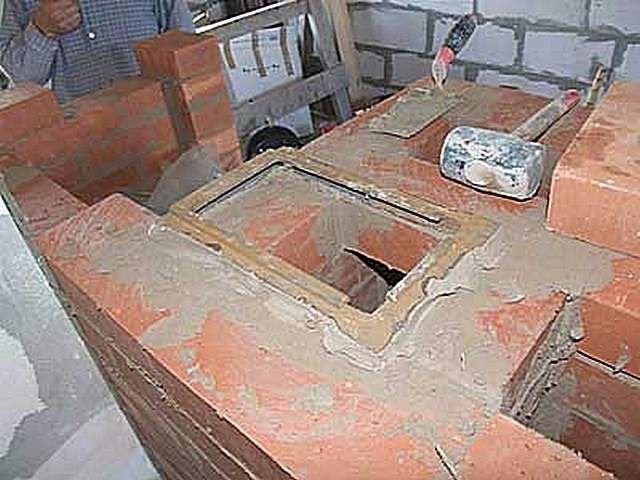

Установка заслонки

• В чердачном помещении дымоход прокладывается в соответствии с рядом 65 и выводится через крышу.
• Затем в потолке делается отверстие, через которое труба выводится на чердак.
• С 26-го по 53-й ряд кирпичная кладка ведется по схеме, а с 54-го ряда начинается кладка дымохода.
• В 25-м ряду размещается первая чугунная заслонка, которая регулирует выход дыма и способствует сохранению тепла.
• Вокруг кирпичного дымохода укладывается надежная гидроизоляция, чтобы предотвратить попадание осадков в щели между дымоходом и кровлей.
• Вокруг дымохода укладывается жаропрочный материал для предотвращения перегрева горючих материалов пола. Толщина такого уплотнения должна быть не менее 100 мм со всех сторон - это могут быть асбестовые листы, уложенные в несколько слоев, или мелкозернистый керамзит, помещенный в короб вокруг трубы.
• В 65-м ряду установлены задвижки, полностью перекрывающие дымовые трубы. На летний период они обычно закрываются, чтобы предотвратить попадание в плиту грязи и влаги, которые могут повредить каменную кладку внутри.
• Металлический зонт устанавливается поверх отверстия дымохода для защиты от влаги и мусора, которые могут засорить дымовые трубы.

Видео: интересный вариант многофункциональной печи-камина

Просушка готовой печи — камина

Когда камин готов, его не следует сразу нагревать слишком интенсивно, так как он должен хорошо просохнуть. Процесс сушки занимает от 9 до 14 дней, в зависимости от массы и высоты здания. В это время все ставни и двери должны быть открыты. Этот процесс сушки называется естественной сушкой, но его можно ускорить, поместив в духовку вентилятор или лампу мощностью 250-300 Вт. Этот немассивный нагрев будет хорошей подготовкой к активному нагреву и обжигу.

Начните постепенно разжигать камин умеренным количеством дров - два-три раза в день в течение одной-двух недель. Проверить, сухая ли каменка, можно, осмотрев дверцу. Если после нагрева не появляется туман или капли конденсата, это означает, что нагреватель сухой и его можно интенсивно нагревать.

Если кладка и замес раствора выполнены неправильно, то уже при первом нагреве в швах между кирпичами могут появиться трещины. Их не следует ремонтировать сразу, их можно отремонтировать после двух-трех месяцев активного нагрева. В течение этого периода наблюдайте за поведением материалов и убедитесь, что не образуются трещины, через которые угарный газ может проникнуть в помещение.

Преимущество варианта с плитой, несомненно, в том, что он решает многие проблемы, с которыми сталкиваются владельцы частных домов. Даже если в вашем доме газовое или электрическое отопление, традиционная плита с камином никогда не будет лишней. Выбирая систему отопления для своего дома, рассмотрите плюсы и минусы каждой из них и выберите ту, которая лучше всего подходит для вашего здания.
