Печь-камин из кирпича – чертежи и пошаговая инструкция по устройству своими руками

Многие владельцы загородных домов хотят иметь камин, чтобы согреваться в ненастную погоду и украшать свой дом. Если вы постоянно живете в загородном доме, вам необходим надежный обогреватель. Часто размер помещения не позволяет разместить эти конструкции. Ответ - печь-камин, многофункциональное устройство, сочетающее в себе преимущества двух независимых приборов.

Существует множество вариантов комбинированных моделей, но не все подходят для конкретного дома. Учитываются многие факторы: материал здания, площадь помещения, количество комнат, их расположение. При удачном выборе конструкции печь-камин решает сразу несколько задач: быстро согреться открытым огнем, полностью обогреть помещение, приготовить еду.

Многие владельцы загородных домов стремятся оборудовать камин для быстрого согревания в плохую погоду, для украшения интерьера. Если вы постоянно живете в загородном доме, вам нужен надежный обогреватель. Часто размер помещения не позволяет разместить эти конструкции. Ответ - печь-камин, многофункциональное устройство, сочетающее в себе преимущества двух независимых приборов.

Существует множество вариантов комбинированных моделей, но не все подходят для конкретного дома. Учитываются многие факторы: материал здания, площадь помещения, количество комнат, их расположение. Если выбрать удачную конструкцию, печь-камин решит сразу несколько задач: быстро согреться открытым огнем, полностью обогреть помещение, приготовить еду.

Печка и камин в одном устройстве – особенности и преимущества

Обе структуры имеют общее назначение, но принципиально отличаются по функциональности. Топка в печи закрыта, пламя только поддерживает процесс горения. Стенки нагреваются газами, а поверхность излучает приятное, мягкое тепло. Кирпичи набирают температуру медленно, но долго удерживают ее и отдают обратно в пространство помещения.

Камин работает по другому принципу. Он работает от открытого огня, который излучает сильные, но долговечные тепловые лучи. Комфорт ощущается в небольшой зоне рядом с пламенем. Территория ограничена, и трудно выбрать удобное место: рядом очень жарко, дальше ощущается прохлада неотапливаемого воздуха.

Варианты многофункциональных отопительных приборов

Для того чтобы объединить положительные черты камина и плиты, их объединили в единую конструкцию. Некоторые люди не понимают преимуществ такой конструкции и справедливо полагают, что нужно потратить много сил и денег. Если рассмотреть их подробнее, то можно увидеть, что такие модели сочетают в себе все лучшее, что есть в автономных отопительных приборах.

Преимущества весьма значительны:

1. Универсальность. Устройство используется для мгновенного обогрева остывшего человека, постоянного обогрева помещения и приготовления пищи. Эти функции можно использовать отдельно или вместе.
2. Экономичный. В загородном доме, благодаря такой конструкции, резко снижается потребление газа, электроэнергии.
3. Декоративный. Отделкой интерьера является высококачественная кирпичная кладка. Оригинальный дизайн придает ему неповторимый вид.

Существует два способа создания каминной плиты. Первая состоит из общего корпуса и дымохода, а приборы являются независимыми. Второй предполагает, что очаг камина одновременно играет ту же роль для кирпичной плиты.

Самая простая конструкция включает в себя строительство плиты и прикрепление к ней дымохода. Один общий корпус и дымоход служат для двух отдельных нагревателей. Конструкция довольно громоздкая и требует много места и материалов. Преимуществом является то, что каждый из них можно использовать отдельно или вместе, в зависимости от ваших потребностей.

Для второго варианта приобретается металлический корпус, который обкладывается кирпичом. Тепло излучается в помещение через открытое пламя в варочной камере и через стенки дымохода, которые нагреваются дымовыми газами. Он изготовлен с использованием нескольких каналов для повышения эффективности. К недостаткам такой модели относится повышенный расход топлива, нагрев стен на большой высоте, что приводит к появлению холодного воздуха у пола.

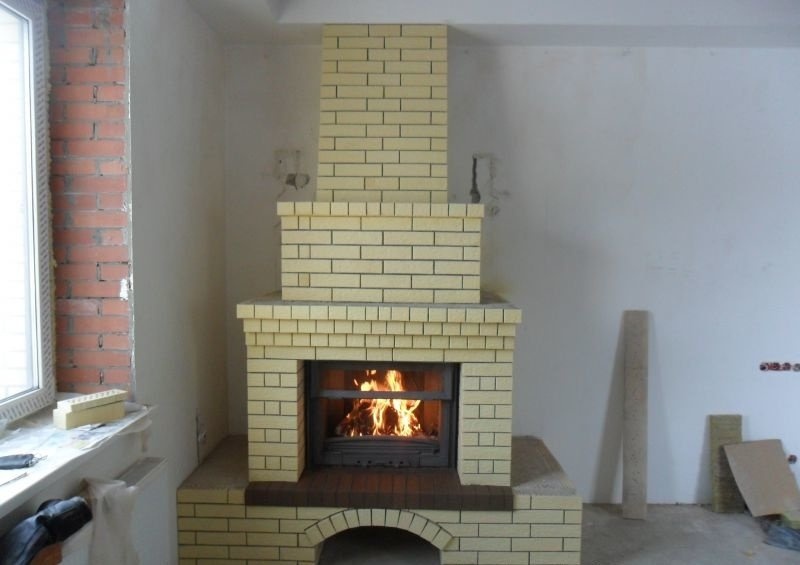

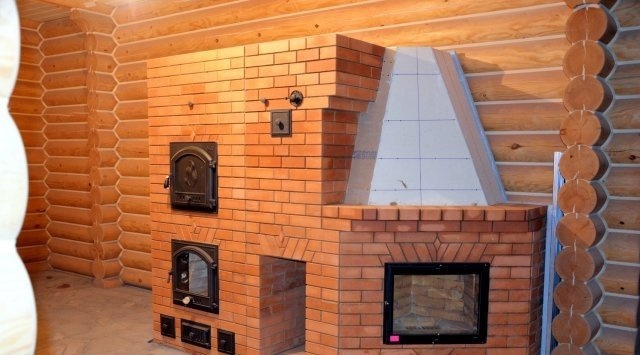

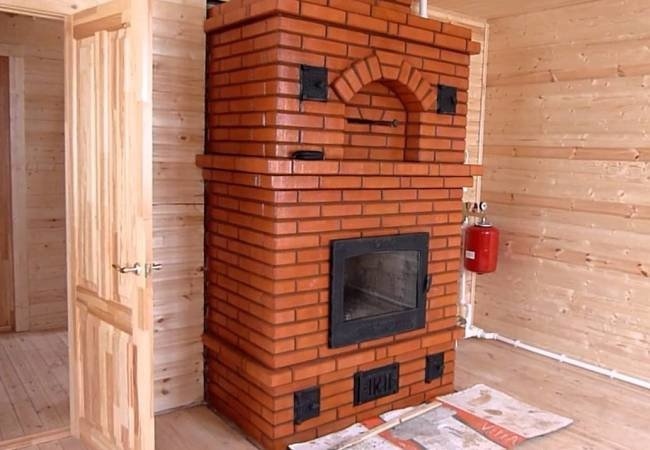

Деревянный дом оснащен печью-камином со своими специфическими особенностями. Со временем произойдет усадка здания, поэтому между плитой и стенами и потолком необходимо сделать зазоры. В качестве материала для камина используется кирпич. Красный кирпич используется в основной части камина, а огнеупорный кирпич - в камере сгорания.

Строительство такой сложной конструкции, как камин, требует времени и тщательного подбора материалов. Имеющиеся конструкции могут решить задачу владельца по отоплению дома, а возможности дизайна безграничны. Следует помнить, что для защиты от огня деревянные конструкции должны быть защищены специальным антипиреном.

Разновидности конструкций

Существует множество способов реализации двух основных вариантов, когда плита и камин выполнены отдельно в общем корпусе или имеют общую топку. Простой конструкцией является настенная конструкция, когда одна сторона плиты помещается в стену.

Он подходит для небольших домов, где используется в качестве единственного обогревателя. Камин расположен в одной комнате, для которой он выполняет свою функцию. Плита обогревает своей поверхностью две смежные комнаты. Недостатком этой конструкции является отсутствие конфорки.

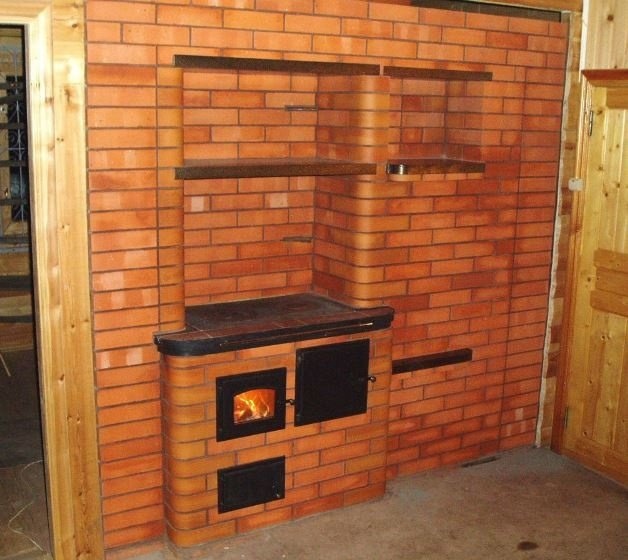

Шведская отопительная плита используется как комбинированное отопительное устройство. Его преимущество заключается в компактности и чередовании вариантов. Камин быстро разгорается, и пламя нагревает воздух и варочную поверхность. Типичное расположение - между кухней и небольшой комнатой. Он не пассивен, очень быстро остывает, и тепло сохраняется недолго.

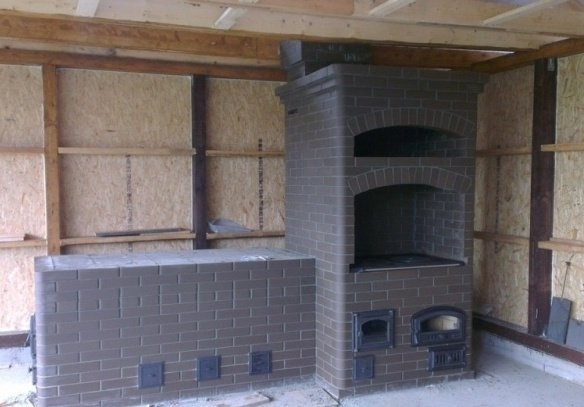

Плита в гостиной очень громоздкая, и не каждое здание может ее вместить. Он занимает слишком много места в маленькой комнате. Эта модель обычно размещается в доме в сельской местности, где люди живут зимой. Потрескивающие поленья в камине создают уют, а варочный элемент используется для правильного обогрева. Кровать, которая долго остается теплой, используется для прогревания больных суставов.

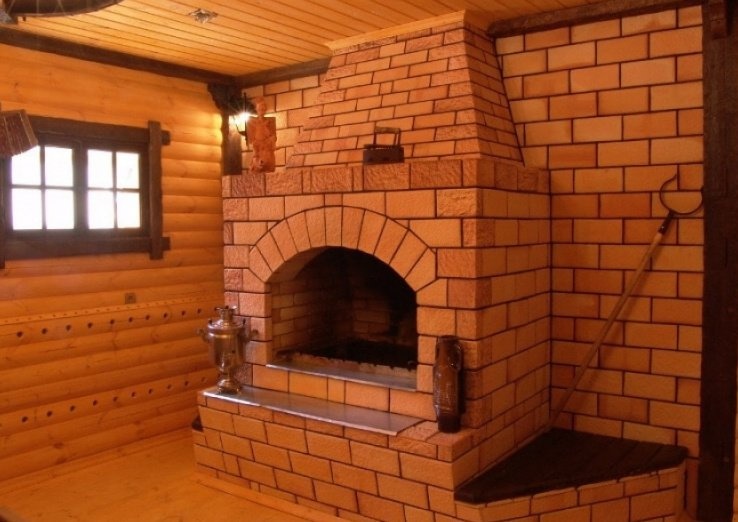

В небольшой комнате угловая каминная плита выглядит оригинально и экономит пространство. У него много положительных качеств, которые делают выбор в его пользу:

• установка разрешена в строящемся здании, дымоход можно разместить снаружи стены, ничего не разрушая.
• Это создает оригинальный интерьер, и конструкция видна из любой точки комнаты;
• Этот объект отапливает наибольшее количество помещений - три: одно с камином и плитой, а два других - с расширяющимися в них стенами;

Угловая планировка не означает, что вся конструкция имеет одинаковую форму. Ему также была придана асимметричная прямоугольная форма.

Правильная подготовка к работе – залог успеха

У пекарей есть все необходимые инструменты, набор которых был выработан веками практики. В последние годы к этому набору добавились специальные и универсальные инструменты. У каждого мастера, кроме того, есть свои секреты, которые помогают ему в работе. Наиболее важными из них являются:

• струна.
• измерительные инструменты: рулетка, отвес, спиртовой уровень;
• совок;
• молоток;

Подготовка этим не ограничивается: необходимо заранее закупить материалы в достаточном количестве и качестве. Прежде всего, это красный кирпич и огнеупорный кирпич. Каминная плита выполняет не только практическую, но и эстетическую функцию, поэтому тщательно выбирайте материал и избегайте пятен и брызг. Тогда вы сможете сэкономить деньги и обойтись без дополнительной облицовки.

Отопительные конструкции строятся на глиняном растворе, приготовление которого требует определенного мастерства. В качестве альтернативы можно использовать сухие смеси, к которым просто добавляется вода. Консистенция достигается, когда раствор стекает с лопаты как густая сметана. Для красного кирпича покупают обычные составы, а для огнеупорного - специальную смесь МШ-28.

Среди кладочных материалов заслуживает внимания мастика для высоких температур. Используя его, добиваются толщины шва в 1 мм, тогда как с глиной она не может быть меньше трех. Кладка получается особенно прочной, а если требуется большее расстояние, добавляется шамотный порошок. Мастика, которая загустевает, разбавляется водой и снова становится пригодной для работы.

Важно правильно подготовить кирпичи. Если планируется использовать глиняный раствор, многие мастера рекомендуют замочить его в воде на несколько часов. Этот совет не бесспорен, так как существует мнение, что такая процедура не нужна и даже вредна. Никто не представляет убедительных доказательств. При использовании шпаклевки не забудьте снять фаску с внешних краев на 2-4 мм, вытрите пыль.

Перед началом работы изучите проект и порядовку. Построить дом будет гораздо проще, если вы понимаете расположение и движение газов. Даже опытные мастера используют эту технику, когда несколько кирпичей сначала укладываются насухо, а затем на раствор. Это позволяет своевременно оценить качество и размеры и внести исправления. Тем, кто впервые сталкивается с таким видом работ, не стоит пренебрегать этой техникой.

Среди других советов от мастеров стоит отметить следующие:

• Аккуратность требуется не только снаружи каминной вставки, но и внутри: не допускайте замерзания раствора, трещин, щелей.

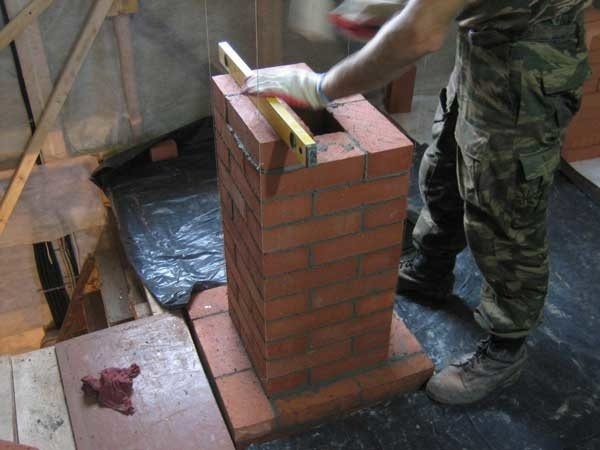

• Периодически проверяйте горизонтальное и вертикальное выравнивание рядов, используя спиртовой уровень и отвес;
• Фундамент должен быть подготовлен с особой тщательностью, так как от него зависит устойчивость и долговечность конструкции;
• Фундамент должен быть подготовлен с особой тщательностью, так как от него зависит устойчивость и долговечность конструкции; дымовая труба, проходящая через потолок, должна быть изолирована огнеупорным материалом;

Чтобы построить отопительное устройство, одного кирпича и глины недостаточно, покупается печное литье и металлические уголки, полосы, листы. Список варьируется от случая к случаю, но обязательно наличие дверцы для топлива и золы, дверцы для чистки, заслонки, колосника и решетки.

Строительство каминной печи – первые шаги

Первым шагом является выбор места установки радиатора. Действует тот же принцип, что и для других подобных типов нагревателей. В зависимости от конструкции источника тепла мы выбираем наиболее эффективное расположение, чтобы можно было одновременно обогревать несколько помещений. Установите противопожарный экран на расстоянии 40 см от деревянной стены.

После определения места проводится жеребьевка. Когда форма и дизайн ясны, рассчитываются нагревательные элементы и их взаимодействие. Непрофессионал не может полностью реализовать все, поэтому за основу берется подходящий проект и вносятся необходимые изменения.

Эта каминная плита оснащена конфоркой. Его можно разместить в качестве перегородки в большом помещении или использовать для обогрева смежных комнат. В этом случае можно вставить заднюю часть в перегородку. Если плита и камин используются одновременно, строится общий дымоход с отдельными каналами.

Создание фундамента

Из-за большого веса кирпичей он должен быть построен на прочном фундаменте. Она должна отвечать высоким требованиям и обеспечивать прочность и устойчивость конструкции. Схема работы аналогична схеме работы других типов теплогенераторов. Определяем контур фундамента, который должен выходить на 10 см за габариты банной плиты.

Если работы проводятся в доме, необходимо снять часть пола. Сделайте котлован глубиной 50-70 см, в зависимости от свойств почвы. Затем готовят слой песка и гравия, который поочередно распределяют и тщательно уплотняют слоями по 10 см.

Далее алгоритм работы следующий:

• уплотняется железным прутом и трамбовкой, выравнивается линейкой.
• Приготовьте раствор (песок, цемент, гравий) в соотношении 3:1:4 и залейте;

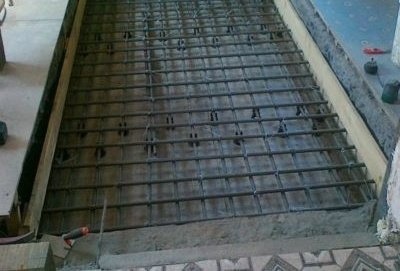

• Поместите армирующую сетку на 5 см выше площадки и кирпичи или железные прутья под ней;
• Опалубку укладывают по периметру перекрытий, выравнивая верхнюю плоскость по уровню;

Когда бетон немного затвердеет, его накрывают полиэтиленовой пленкой и оставляют до полного схватывания. Рекомендуется выделить на это целый месяц, но практически достаточно недели, чтобы начать возведение основной конструкции. Вы также должны убедиться, что всегда укладываете на фундамент войлок в качестве гидроизоляции.

Конструкция печи-камина

В предлагаемом проекте предусмотрено два очага для сжигания дров: очаг для плиты и приподнятый очаг для камина. Последнюю рекомендуется закрывать стеклянной дверью. Если он изогнут, то отражение усиливается и эффективность повышается.

Очаг имеет прямоугольную или трапециевидную форму. Последний вариант имеет сужающуюся заднюю стенку. Он имеет наклонную заднюю стенку с небольшим порогом, который предотвращает попадание частиц сажи в дымоход и их оседание на стенках дымохода.

Камера сгорания меньше, с чугунной дверцей и нижним воздухозаборником. Свод перекрывается кирпичом или плитой. В последнем случае можно готовить пищу. Газы поднимаются вертикально вверх, нагревая стены, которые затем возвращают накопленное тепло в помещения.

Чтобы предотвратить попадание продуктов сгорания в помещение, на обеих дымовых трубах имеются задвижки, перекрывающие ту, которая не используется. На дымоходе имеется заслонка для предотвращения утечки тепла при полном сгорании топлива.

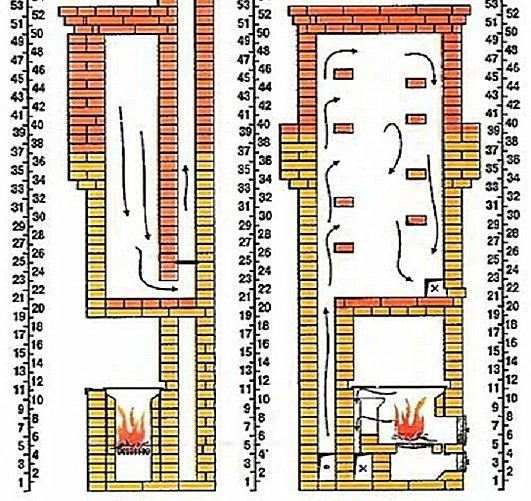

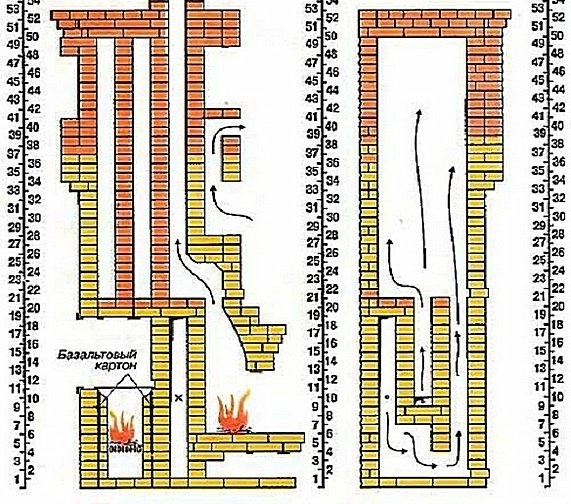

Используя схему, повторите существующий дизайн или разработайте свой собственный. Рисунок внутренних камер дает представление о движении газов и указывает на участки, подверженные наиболее интенсивному нагреву.

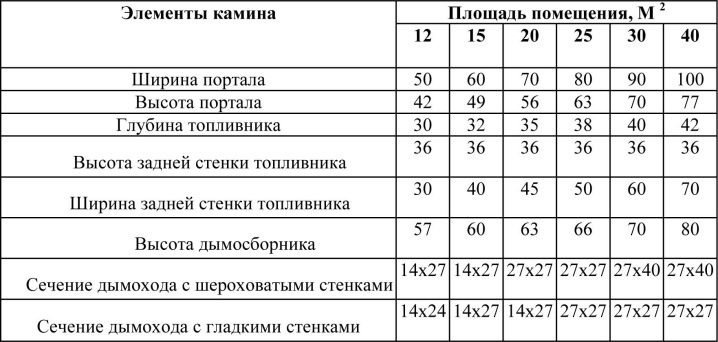

Для расчета очага камина берется оптимальное соотношение высоты и ширины, которое определяется как 2:3. Глубина определяется в пропорции ⅟2 или ⅔ от высоты. Мощность нагрева приведена в стандартной таблице.

Тяга в значительной степени определяет качество и эффективность работы оборудования. На практике доказано, что оптимальное сечение дымохода составляет 10% от площади окна обжига. Цифры округлены до ближайшего целого кирпича. Диаметр дымохода должен составлять не менее 150 мм.

Возведение отопительного прибора с использованием порядовки

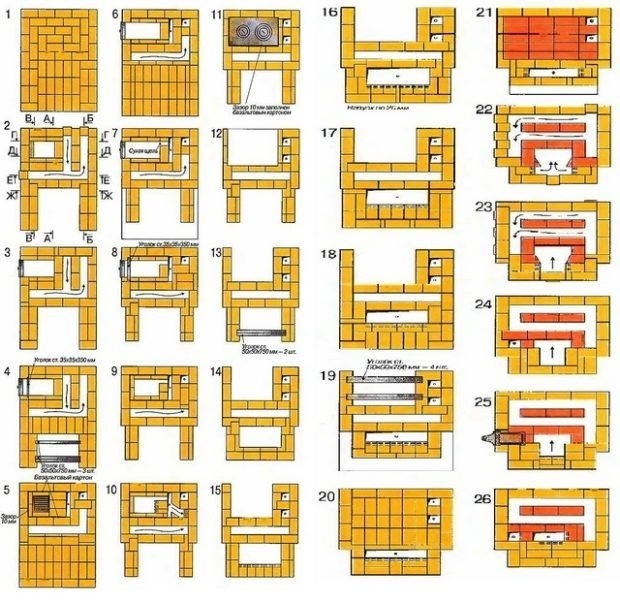

Таблица перечня дает точное представление о каждом ряде и указывает, где расположены дверцы, каминные решетки, заслонки и другие радиаторные отливки. Не отклоняйтесь от него ни на йоту, иначе работа будет провалена, и вам придется разбирать и переделывать ее, начиная с того места, где вы ошиблись. Могут меняться только размеры, но не принцип конструкции.

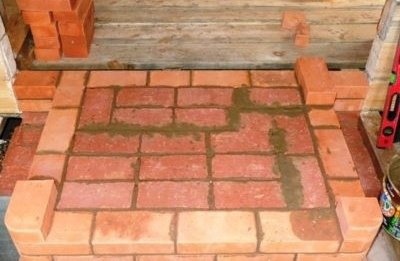

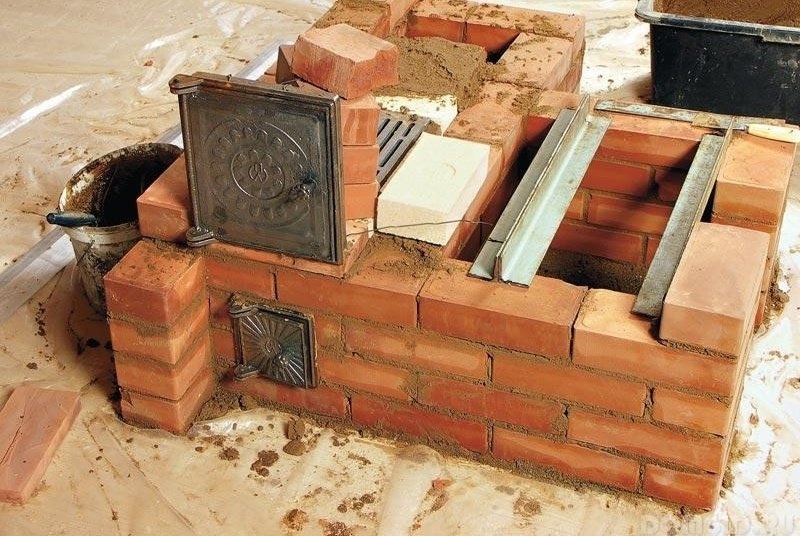

Сделать печь-камин своими руками поможет пошаговая инструкция. Укладка первого ряда требует особой тщательности. Качество всей конструкции зависит от точного соблюдения размеров и горизонтальности. Поэтому не спешите, многократно проверяйте, устраняйте малейшие неточности, которые потом будут увеличиваться с каждым рядом. Если профессиональный кулинар может легко их исправить, то начинающему любителю это будет очень сложно.

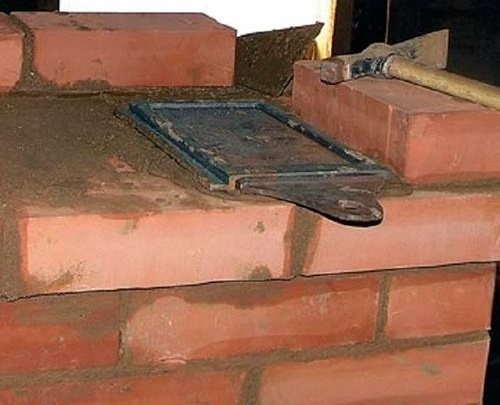

Со второго по одиннадцатый ряд требует особого внимания, так как здесь размещается большая часть печного оборудования, сформированного из топливного элемента. Чтобы закрепить дверцы (зольные дверцы во втором ряду, очаг в пятом ряду), их устанавливают на место с помощью мягкой проволоки, предварительно продетой в скобы, закрепленные в кладке. Металл и кирпич имеют разные коэффициенты расширения при воздействии тепла, что приводит к ослаблению креплений. Чтобы предотвратить это, между ними прокладывают полосы базальта или асбеста.

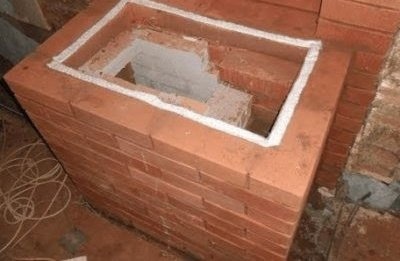

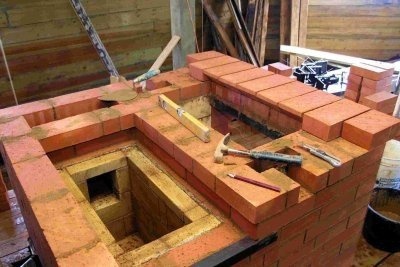

С четвертого ряда начинается строительство очага, параллельно формируется дно очага. Под ним находится полость для дров, на которую накладываются две угловые скобы. Они одновременно поддерживают верхний ряд кирпичей. Тот же металл используется для поддержки кирпичей над дверью.

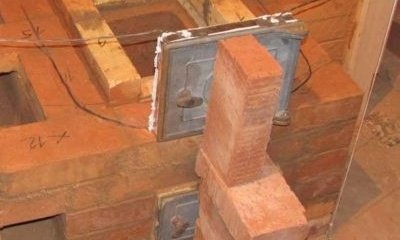

Начиная с пятого ряда кирпичи выкладываются из огнеупорного кирпича. Рекомендуется уменьшить толщину шва на глиняном растворе до 2-3 мм. Сначала на последний ряд пепла укладывается колосниковая решетка, а между красным кирпичом и огнеупорным кирпичом устанавливаются базальтовые распорки.

После размещения восьмого ряда углового железа над дверью, вплоть до десятого ряда, никаких дополнительных элементов не требуется. На него укладывается верхняя плита, а стыки заделываются асбестовым или базальтовым шнуром. От этой точки масса и каналы наращиваются до тринадцатого ряда. Затем на очаг кладется уголек, и образуется коптильная камера.

Начиная с девятнадцатого ряда, отверстие над печной полостью затыкают, укладывая кирпичи на металлические опоры. До 24-го ряда кирпичи укладываются по ранжиру. Затем устанавливаются чугунные откатные ворота. Для обеспечения герметичности и удержания газов используется больше раствора.

Если помещение одноэтажное, дымоход прокладывается через потолок и крышу. Представленный проект предназначен для двухэтажного здания. В последующей кладке нет ничего сложного, достаточно придерживаться порядовки, нарастить газовые трубы и стены теплового узла. Если вы будете соблюдать все правила, камин и плита будут работать и приносить в дом уют и тепло.
