Отопление частного дома солнечными батареями: схемы и устройство

Причины популярности альтернативных источников энергии понятны: возможность сэкономить на топливе и воплотить мечты об экологических системах жизнеобеспечения. При разумном использовании солнечной, ветровой и гидроэлектрической энергии можно превратить обычный дом для отдыха в современный экодом.

Мы покажем вам, как установить солнечное отопление в вашем доме, и обсудим с вами, насколько это экономически выгодно. Для подробного обсуждения энергии дневного света мы подробно описали все популярные варианты, которые нашли практическое применение и положительные отзывы пользователей.

С помощью наших советов вы сможете построить эффективную солнечную систему для вашей дачи или загородного дома. Мы добавили блок-схемы, иллюстрации и видеоуроки, чтобы сделать этот сложный материал более легким для восприятия.

Способы использования солнечной энергии

Применение солнечной энергии не является инновационным; солнечное тепло успешно используется в течение длительного времени. Однако в основном это касается Австралии, части Европы, Америки и южных регионов, где альтернативная энергия доступна круглый год.

В некоторых северных регионах отсутствует естественное излучение, поэтому оно используется в качестве дополнительного или резервного варианта.

Фотогалерея Солнечные батареи - один из способов получения практически бесплатной энергии, излучаемой солнцем Строительство автономной солнечной электростанции имеет смысл в регионах с большим количеством солнечных дней, что не связано со среднегодовой температурой солнца Автономные солнечные системы в основном размещают на крышах невысоких зданий и в свободных от деревьев районах В морозы солнечные системы дают энергию для нагрева воздуха, пара или воды, летом они дают энергию для нагрева воздуха, пара или воды. Он экономичен только в южных широтах. Солнечные панели в южных странах СНГ могут обеспечить сельский дом электричеством, бытовой горячей водой и теплоносителем для отопительных контуров Солнечные системы, даже при использовании в качестве резервного источника энергии, имеют достаточно высокий экономический эффект, снижая нагрузку на основные энергетические опции Пассивная солнечная энергия Вариант установки солнечной панели Оптимальное место для частной солнечной системы Место установки солнечной панели

Солнечные батареи или коллекторы, которые различаются по функциям и дизайну, являются посредниками между солнечными лучами и устройствами, вырабатывающими энергию.

Батареи накапливают солнечную энергию и используют ее для питания бытовых электроприборов. Это панели с фотоэлектрическими элементами на одной стороне и запорным механизмом на другой. Вы можете поэкспериментировать и собрать аккумулятор самостоятельно, но проще купить готовые элементы - выбор велик.

Солнечные установки (солнечные коллекторы) являются частью системы отопления дома. Большие изолированные ящики с охлаждающей жидкостью, как и батареи, устанавливаются на приподнятых крышках, обращенных к солнцу, или на скатах крыши.

Это заблуждение, что абсолютно все северные регионы получают гораздо меньше естественного тепла, чем южные. Предположим, что на Чукотке или в центральной Канаде гораздо больше солнечных дней, чем в самой южной части Великобритании.

Чтобы сделать панели более эффективными, их размещают на динамических механизмах, напоминающих систему слежения - они вращаются, следуя за движением солнца. Процесс преобразования энергии происходит в трубках внутри коробок.

Основное различие между солнечными тепловыми системами и солнечными коллекторами заключается в том, что первые нагревают хладагент, а вторые накапливают электроэнергию. Можно также обогревать помещения с помощью фотоэлектрических элементов, но схемы оборудования нецелесообразны и подходят только для районов с не менее чем 200 солнечными днями в году.

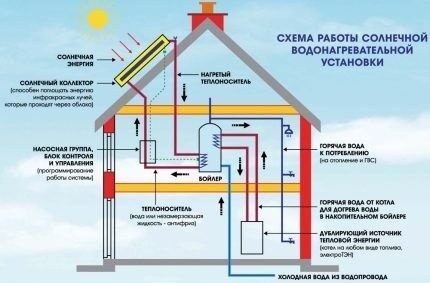

Схема системы отопления с солнечным коллектором, подключенным к котлу, и резервным источником энергии (например, газовым котлом), работающим на традиционном топливе (+)

Плюсы и минусы альтернативной отопительной системы

Преимущества солнечной системы отопления немногочисленны, но каждое из них весомо и может стать поводом для частных экспериментов:

• Экономическая эффективность. Если сохранить традиционную систему отопления, то можно снизить расходы на оплату горячей воды.
• Автономия. Владельцы систем совершенно не зависят от цен на энергоносители и экономической ситуации в стране.
• Экологические преимущества. Это безопасный для жильцов дома и окружающей среды, чистый источник тепла, не требующий использования традиционных видов топлива.
• Общедоступно. Для установки солнечных систем не требуется разрешение государственных органов.

Однако есть и неприятные моменты, которые могут испортить общую картину. Например, может потребоваться до 3 лет, чтобы система доказала свою эффективность (при условии, что солнечной энергии достаточно и она активно используется).

Сама установка солнечных модулей будет дорогой: самые дешевые кремниевые панели будут стоить не менее 2 200 рублей за штуку, а поликристаллические шестидиодные ячейки первой категории - до 17 000 за штуку. Рассчитать стоимость 30 модулей довольно просто (+)

Пользователи отмечают следующие недостатки:

• Прямая зависимость количества производимого тепла от географического положения и погоды;
• Высокие цены на оборудование, необходимое для работы системы;
• Обязательное наличие резервного источника, такого как газовый котел (на практике солнечная система часто является резервным источником).

Для достижения большей эффективности коллекторы необходимо регулярно осматривать, очищать от мусора и защищать от замерзания в холодное время года. Если температура часто опускается ниже 0°C, требуется дополнительная изоляция не только солнечных элементов, но и всего дома.

Солнечные батареи мощностью 120 Вт обеспечивают энергией осветительные цепи и приборы в солнечном доме в течение всего года Маломощная солнечная система состоит из самой солнечной батареи, накопителя и контроллера заряда

Солнечная энергия для отопления

Солнечные батареи для накопления солнечной энергии имеют своим основным назначением обеспечение дома электричеством. Для того чтобы включить их в схему устройства системы отопления и добиться оптимального функционирования, необходимо собрать контур с накопительным баком.

Здесь вода будет нагреваться и, достигнув определенной температуры, заполнит трубы и радиаторы в помещениях, нуждающихся в отоплении (гостиная, ванная).

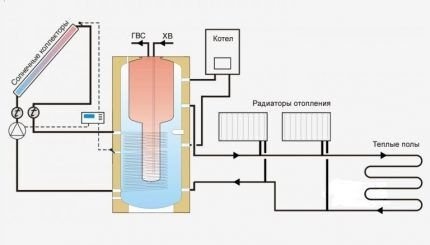

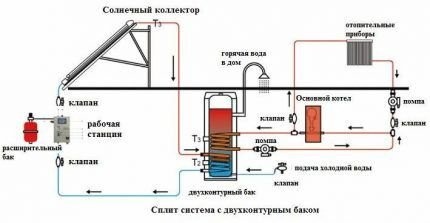

Солнечная система с двухконтурным баком, который нагревает и подает горячую воду в двух направлениях: к радиаторам отопления и к точкам потребления (+).

Попробуем разобраться в конструктивных особенностях солнечных коллекторов и определить их потенциальную роль в системе отопления.

Принцип работы панелей с фотоэлементами

Существует три широко используемых типа солнечных батарей

• Монокристаллический. Это тонкие пластины чистейшего кремния, вырезанные из искусственно выращенного кристалла. Самый эффективный сорт с КПД около 17-18%. Оптимальная рабочая температура составляет от 5ºC до 25ºC.

• Поликристаллическая. Они изготавливаются из пластин, полученных путем постепенного охлаждения кремниевого сплава. Технологии их производства менее трудоемки, но эффективность фотоэлектрических элементов из поликристаллов ниже - не более 12%.

• аморфный. Это тоже фильмы. Они производятся методом фазового испарения, при котором кремний в виде тонкой пленки осаждается на гибкую полимерную подложку. Самый дешевый метод производства сочетается с низким КПД, достигающим 7%.

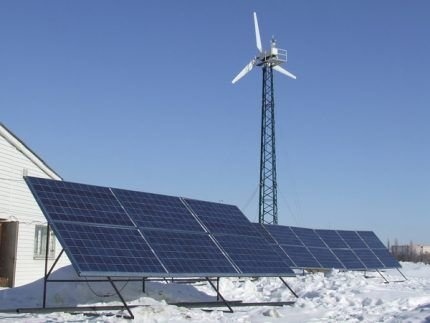

Для установки автономных систем отопления в северных регионах фотоэлектрические батареи, изготовленные из монокристаллических элементов, считаются наиболее подходящим вариантом. В отличие от них, батареи с аморфными модулями проще в установке, практически не требуют базы и значительно дешевле.

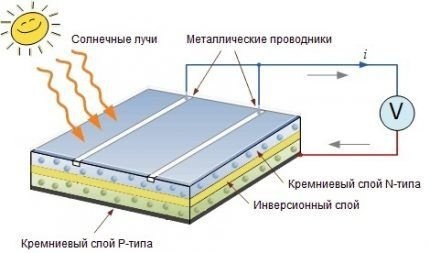

Монокристаллический модуль состоит из ячеек, соединенных последовательно и объединенных в модули. Несколько модулей образуют солнечную панель. Темная поверхность фотоэлектрических солнечных систем оптимизирует поглощение солнечного излучения

Задача внешних клеток - поглощать и преобразовывать солнечные лучи. Высвобожденная энергия передается и концентрируется в накопительном цилиндре. Небольшая солнечная батарея дает около 100-250 Вт, а складная панель площадью 25-30 м² обеспечивает электричеством небольшой дом. Система отопления требует в 2-3 раза больше энергии.

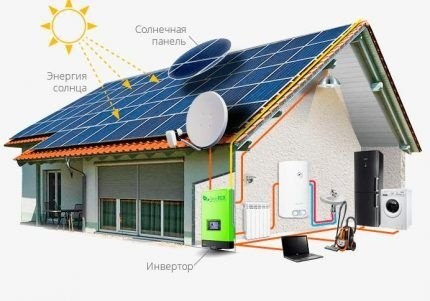

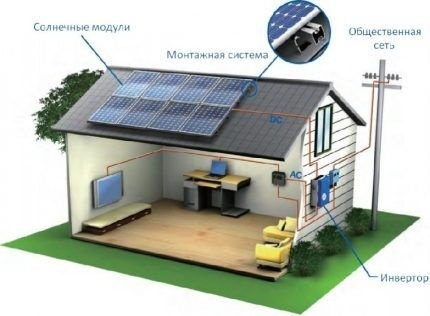

Инвертор действует как преобразователь постоянного тока из солнечной "продукции" в электричество, поскольку переменный ток необходим для питания бытовых приборов и освещения.

Что касается системы отопления, то электрический котел для нагрева воды также работает на переменном токе. Батареи понадобятся для освещения квартиры в ночное время, для хранения дневных запасов.

Модули инвертора устанавливаются в удобном для обслуживания месте, хотя он не требует постоянного контроля и работает в автоматическом режиме (+)

Эффективность использования фотоэлементов

Проще всего купить солнечные коллекторы и следовать одной из простых, проверенных и испытанных схем. Однако иногда обстоятельства диктуют свои условия. Предположим, у вас есть прекрасно работающая система с солнечным генератором, но пока она используется для обеспечения электричеством и горячей водой вашего дома.

Понятно, что покупать новое оборудование не стоит, поэтому проще увеличить мощность, купив несколько фотоэлектрических преобразователей. Кремниевые панели с эффективностью до 23-25% являются бюджетным вариантом.

Радиатор с электрическим приводом должен быть подключен к источнику питания. Котел, оснащенный распределительным устройством, является универсальным вариантом.

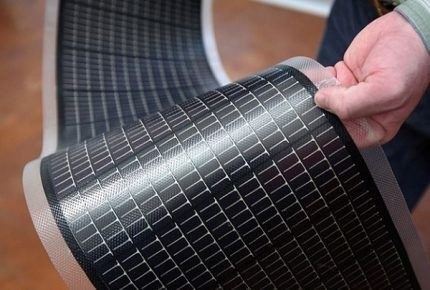

Полимерные пленочные элементы гораздо менее распространены на российском рынке, чем их кремниевые моно- и поликристаллические аналоги. Они просты в установке, но имеют низкий КПД - всего 6%.

При адекватном электроснабжении его должно хватить и на горячую воду, и на отопление. Есть примеры, когда дом полностью обеспечен теплом - это можно определить по крыше, которая почти полностью покрыта панелями.

Иногда, если площадь крыши недостаточно велика, приходится строить специальные отдельно стоящие конструкции. Это означает, что для увеличения емкости необходимо дополнительное свободное пространство.

Даже самые тщательные расчеты не помогут вам определить точное количество потенциальной энергии и вовремя создать эффективную, хорошо функционирующую систему. Дело в том, что на практике возникают препятствия, которые трудно предсказать.

Вот некоторые из этих факторов:

• Нерегулярное получение электроэнергии. Например, в северных регионах зимой мало дневного света, поэтому много преобразованной солнечной энергии используется для освещения. Кроме того, интенсивность солнечной радиации значительно снижается в зимний период.
• Неблагоприятные погодные условия. Точное количество солнечных дней неизвестно, даже в южных регионах. Надежное прогнозирование количества дней в северных регионах практически невозможно.
• Периодические сбои. Как и все технические системы, солнечные коллекторы могут время от времени выходить из строя из-за повреждения отдельных компонентов, договорных соединений, защитных поверхностей и т.д.

Следовательно, эффективность можно увидеть только через определенный период времени, по крайней мере, через год. Возможно, вам придется увеличить количество фотоэлементов или батарей, подумать о дополнительной теплоизоляции дома и уменьшить отапливаемую площадь. В северной Германии, например, спальни часто вообще не отапливаются в целях экономии.

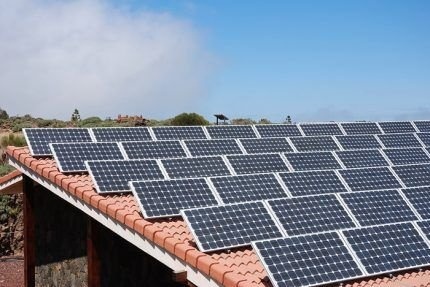

Обслуживание установленных фотоэлементов не требует специальных навыков и заключается в регулярной уборке: удаление снега зимой и мусора в теплое время года, мытье стеклянных поверхностей водой из шланга

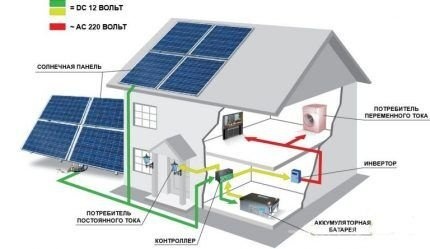

Схема установки домашней электростанции

Самый простой способ установить солнечную батарею - обратиться в компанию, которая продает компоненты системы и предлагает услуги по установке. Преимуществами являются профессиональный, индивидуальный дизайн, гарантия на все изделия и монтаж, а недостатком - высокая стоимость.

Если у вас есть необходимый опыт, вы можете самостоятельно собрать мини-электростанцию из солнечных батарей для отопления частного дома.

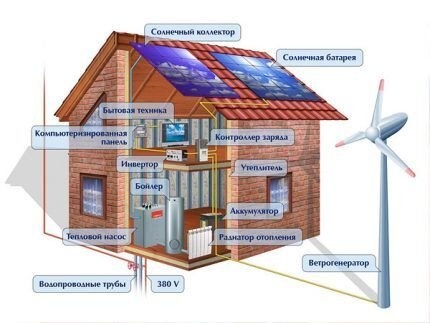

Наиболее эффективной считается схема гибридного устройства воздушно-солнечной системы, которая включает фотоэлектрические элементы для выработки энергии, коллекторы для нагрева воды и дополнительно установленную ветряную турбину. Его можно заменить резервным источником топлива (+).

Все детали для системы отопления можно приобрести в специализированных магазинах.

Необходимо приобрести следующие компоненты:

• Инвертор, который преобразует постоянный ток в переменный;
• Батарея, которая накапливает энергию;
• Комплект солнечных модулей из кремния или пленки;
• Контроллер заряда, который регулирует зарядку и разрядку батареи
• Набор соединенных между собой кабелей.

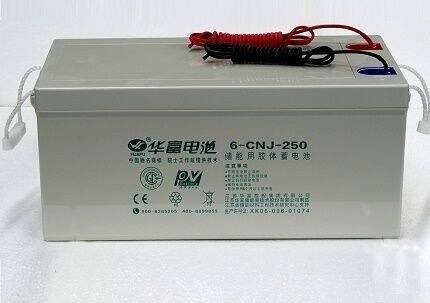

В идеале, батареи должны быть одинаковыми (по марке, емкости и даже серии) и быть способными хранить энергию в течение 3-4 дней. Продолжительность их действия зависит от температуры в помещении - на холоде они быстро разряжаются. Если ваше ежедневное потребление энергии составляет 2400 Втч, вам нужны батареи общей емкостью не менее 1000 Ач.

При использовании автомобильных аккумуляторов помните, что их максимальная эффективность составляет 70-75% (срок службы 3 года), специальные устройства для солнечных систем имеют более высокую эффективность - до 85% (срок службы 10 лет). Часть энергии теряется при хранении и преобразовании

Качество тока, генерируемого синусоидальными инверторами для солнечных систем, выше, чем в централизованной сети. Особенность устройства заключается в фазовой синхронизации напряжения, что позволяет переводить напряжение с 12 В на 220 В без прерывания работы бытовых электроприборов.

Выходная мощность инверторов варьируется от 250 Вт до 6000 Вт и более. Выходная мощность может быть увеличена путем параллельного подключения нескольких устройств. Например, 3 x 3000 Вт = 9000 Вт (+)

После установки всех компонентов солнечной системы необходимо подключить электрический бак к инвертору для нагрева воды, а к баку, в свою очередь, нагревательную трубу.

Коллекторная система отопления

Наибольшей эффективности и производительности можно достичь, установив вместо солнечных модулей коллекторы - наружные установки, в которых вода нагревается солнечными лучами. Такая система более логична и естественна, поскольку не требует нагрева теплоносителя другими устройствами.

Рассмотрим конструкцию и принцип работы устройств двух основных типов: плоских и трубчатых.

Плоский вариант для самостоятельного изготовления

Конструкция плоских блоков настолько проста, что опытные мастера собирают самодельные аналоги своими руками, купив некоторые детали в специализированном магазине или соорудив из подручных материалов.

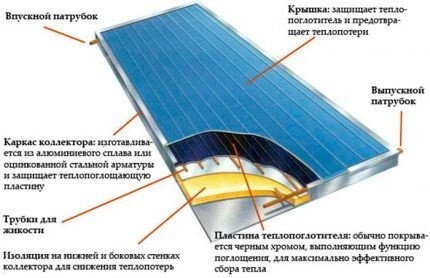

Внутри стальной или алюминиевой изолированной коробки находится твердая пластина, которая поглощает солнечное тепло. Обычно он покрыт слоем черного хрома. Теплопоглотитель защищен сверху герметичной прозрачной крышкой.

Вода нагревается в трубках, расположенных в шланге и соединенных с пластиной. Вода или антифриз поступает в коробку через входное отверстие, нагревается в трубах и движется к выходу - к выходному отверстию.

Светопропускание крышки обусловлено использованием прозрачного материала - закаленного стекла или пластика (например, поликарбоната). Стеклянная или пластиковая поверхность матовая, чтобы предотвратить отражение солнечных лучей (+)

Существует два типа соединения: однотрубное и двухтрубное; принципиальной разницы в их выборе нет. Однако есть большая разница в том, будет ли теплоноситель подаваться в коллекторы самотеком или с помощью насоса. Первый вариант считается неэффективным из-за малого расхода воды; по принципу нагрева он напоминает бак летнего душа.

Второй вариант работает за счет подключения циркуляционного насоса, который подает теплоноситель принудительно. Источником энергии для насосного оборудования может быть солнечная система.

Температура охлаждающей среды при нагревании солнечным коллектором достигает 45-60 ºC, максимальный выход составляет 35-40 ºC. Для повышения эффективности системы отопления рядом с радиаторами используется теплый пол (+).

Трубчатые коллекторы – решение для северных регионов

Общий принцип работы аналогичен плоским пластинчатым коллекторам, но с одним отличием - теплообменные трубки с охлаждающей средой расположены внутри стеклянных колб. Сами трубки могут быть либо перьевыми, запаянными с одной стороны и похожими на перья, либо коаксиальными (вакуумными), вставленными одна в другую и запаянными с обеих сторон.

Теплообменники также бывают различных конструкций:

• Обычная U-образная труба теплоносителя.
• Теплотрубная система для преобразования солнечной энергии в тепловую;

Второй тип теплообменника считается более эффективным, но не пользуется достаточной популярностью из-за стоимости ремонта: если лопнет одна труба, придется заменить всю секцию.

Тепловая труба не является частью всей секции, поэтому ее можно заменить за 2-3 минуты. Ремонт поврежденных коаксиальных компонентов заключается в снятии разъема и замене поврежденного канала.

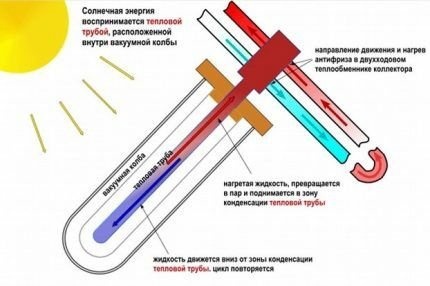

Диаграмма, объясняющая циклический процесс нагрева внутри вакуумных трубок: холодная жидкость нагревается и испаряется под воздействием солнечного тепла, уступая место следующей порции холодной греющей жидкости (+)

Проанализировав технические характеристики различных типов коллекторов и обобщив наш опыт работы с ними, мы решили, что коллекторы с плоскими пластинами больше подходят для южных районов, а трубчатые коллекторы - для северных. Системы с тепловыми трубами особенно хорошо зарекомендовали себя в суровых климатических условиях. Они обладают способностью нагреваться даже в пасмурные дни и ночью, "питаясь" минимальным количеством солнечного света.

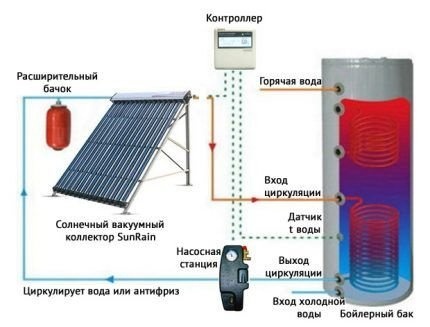

Пример типичного подключения солнечной тепловой системы к котельной: насосная станция обеспечивает циркуляцию воды, контроллер регулирует процесс отопления

Метод увеличения производительности

Обычно, поэкспериментировав с небольшим количеством солнечных модулей, частные домовладельцы идут дальше и совершенствуют систему различными способами.

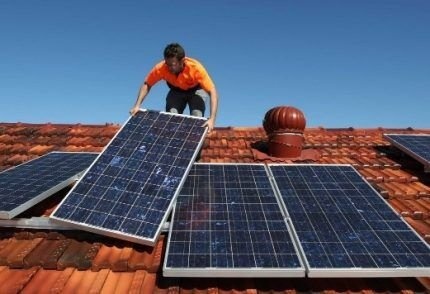

Самый простой способ - увеличить количество задействованных модулей, соответственно, привлекая больше места для их размещения и приобретая более эффективное сопутствующее оборудование.

Что делать, если не хватает свободного места? Вот некоторые рекомендации по повышению эффективности солнечной установки (с фотоэлементами или коллекторами):

• Изменение ориентации модулей. Измените положение элементов по отношению к положению солнца. Проще говоря, основная часть панелей должна быть установлена на южной стороне. В случае длинного светового дня оптимально использовать поверхности, обращенные на восток и запад.

• Регулировка угла наклона. Производитель обычно указывает, какой угол предпочтительнее (например, 45º), но иногда при установке требуется корректировка широты.

• Правильный выбор места установки. Крыша подходит для этого, поскольку она обычно является самой высокой плоскостью и не затенена другими объектами (например, садовыми деревьями). Однако есть еще более подходящие зоны - вращающиеся солнечные головки.

Если элементы расположены перпендикулярно солнечным лучам, система работает более эффективно, но на устойчивой поверхности (например, на крыше) это возможно лишь на короткое время. Чтобы продлить это время, были изобретены практичные устройства слежения.

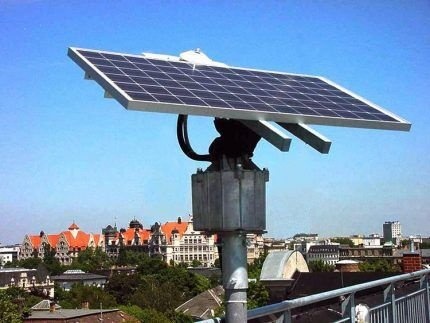

Трекеры - это динамические платформы, которые следуют за солнцем с помощью своих летательных аппаратов. Они повышают эффективность генератора примерно на 35-40% летом и на 10-12% зимой.

Большим недостатком трекеров является их высокая стоимость. В некоторых случаях это того не стоит, поэтому нет смысла вкладывать деньги в бесполезные механизмы.

По оценкам, 8 панелей - это минимальное количество, которое со временем оправдает затраты. Также можно использовать 3-4 модуля, но при одном условии: если они подключены непосредственно к водяному насосу, минуя батареи.

Недавно компания Tesla Motors анонсировала новый тип крыши - со встроенными солнечными панелями. Элон Маск заявил, что модифицированная крыша будет дешевле, чем обычная крыша с установленными на ней коллекторами или модулями.

Выводы и полезное видео по теме

Тематические видеоролики помогут вам больше узнать о строительстве бытовых солнечных электростанций, а также раскроют некоторые секреты установки оборудования.

Видео №1. Доступная техническая информация о солнечных панелях и контроллерах заряда:

Видео №2. Полезный опыт использования солнечных батарей в Московской области:

Видео №3. Пример успешной солнечной установки, полностью собранной самостоятельно, обеспечивающей как горячее водоснабжение, так и отопление дома:

Как видите, система отопления на солнечных батареях - вполне реальная вещь, которую вы можете сделать сами. Область альтернативной энергетики постоянно развивается, возможно, уже завтра вы услышите о новом открытии.
