Отопительная печь из кирпича своими руками: 10 инструкций для разных размеров

Ниже мы приводим пошаговые инструкции с фотографиями и макетами, как сделать своими руками отопительную плиту различных размеров.

Содержание статьи:

• Размер плиты 1290×1020 мм
• 770×640 мм размер плиты
• Размер плиты 890×890 мм
• 770×770 мм плита
• Размер плиты 1160×890 мм
• Технические характеристики печи
• Размер духовки 1290×510 мм
• Размер духовки 1020×890 мм
• Размер духовки 1880×640 мм
• Размер топки 1650×510 мм
• Размер топки 2250×510 мм

Характеристики отопительных печей

Отопительные плиты предназначены для обогрева дома. Их конструкция претерпела ряд изменений, многооборотные отопительные котлы с последовательными вертикальными дымоходами были заменены однооборотными котлами с одним восходящим и несколькими нисходящими дымоходами.

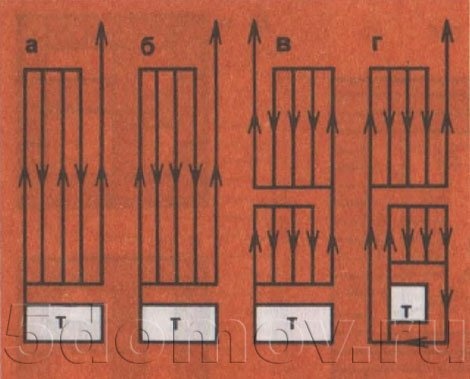

Структура газового потока в бытовых печах
a - многооборотный горшок с вертикальными дымоходами; b - однооборотный горшок; c - горшок с верхней и нижней камерами нагрева; d - горшок с верхней и нижней камерами нагрева

Однооборотный нагреватель более равномерно нагревает внешние стенки.
Они имеют решетку в камере сгорания, что повышает КПД до 70-75%.

Недостатком одноконфорочных плит является то, что верхняя часть нагревается сильнее, чем нижняя. Из-за этого помещения прогреваются неравномерно, с минимальной разницей температур между полом и потолком.

Представленные в этой статье теплые кухни различных размеров и конструкций с увеличенным напольным отоплением при правильном использовании обеспечивают равномерный обогрев помещений с минимальной разницей температур между полом и потолком в 2-3°C.

Эти плиты состоят из двух уложенных друг на друга печей, соединенных вертикальной соединительной трубой. В таких плитах нижняя часть плиты интенсивно нагревается.

Горячие дымовые газы проходят через печь следующим образом. Выходя из печи (см. рис. 1), они сначала нагревают нижнюю часть горшка, а затем, поднимаясь по вертикальной соединительной трубе, нагревают верхнюю часть горшка. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в различных частях корпуса печи.

В плитах такой конструкции отработанные газы проходят такое же расстояние до входа в дымоход, как и в однооборотных плитах с одним восходящим и несколькими нисходящими каналами, проходя через массу плиты в целом. Выхлопные газы в нагревательных плитах такой конструкции проходят небольшое расстояние, преодолевая незначительное сопротивление газа. В таких печах отходящие газы движутся в соответствии с принципом "свободного" движения газов, как описано ниже.

"Свободное" движение газа

Печи, описанные в данной брошюре, относятся к толстостенным, умеренно нагреваемым плитам с повышенной теплоотдачей в нижней части плиты. Разогрев этих плит занимает всего 45 - 60 минут и осуществляется за 3 - 4 партии. Обычно такие плиты нагревают один раз в день, но если температура наружного воздуха низкая (до 35-40°C), то желательно нагревать их два раза в день - утром и вечером. Двухразовое отопление обеспечивает нормальную температуру в помещении с суточными колебаниями в 2-3°C.

Эти плиты очень экономичны с точки зрения потребления топлива, и их эффективность особенно повышается при установке герметичного очага и дверцы топки. Расходы на топливо снижаются вдвое и более по сравнению с эксплуатацией многороторных плит. Предпочтительным топливом является антрацит, а если он недоступен, можно использовать уголь, угольные брикеты, торфяные брикеты и любые виды дров. При заготовке дров подбирайте длину черенков в соответствии с размерами топки.

Ниже подробно описана правильная процедура укладки печки размером 770×640 мм. Способ укладки других плит центрального отопления аналогичен этому, поэтому подробности будут сокращены соответствующим образом.

Отопительная печь с нижним обогревом размером 770×640 мм

Размеры каменки с нижним нагревом составляют, мм: 770x640x2310 (рис. 1,a).

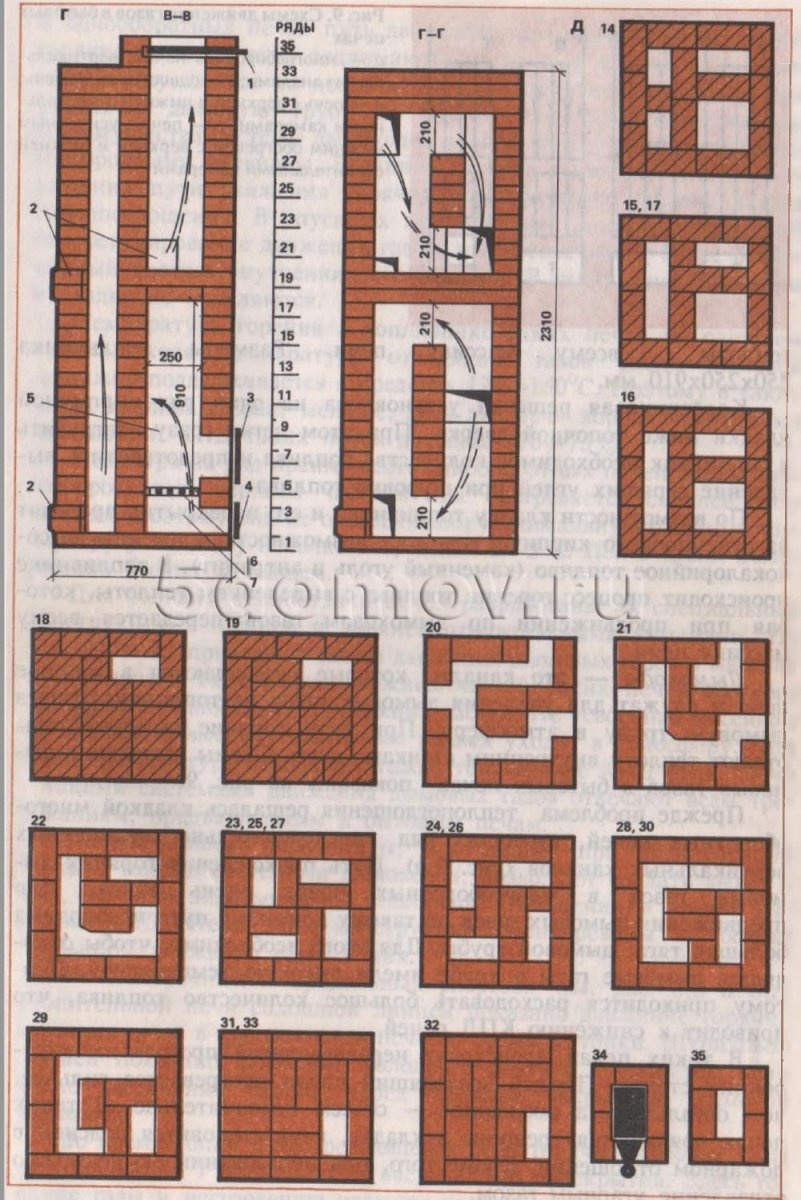

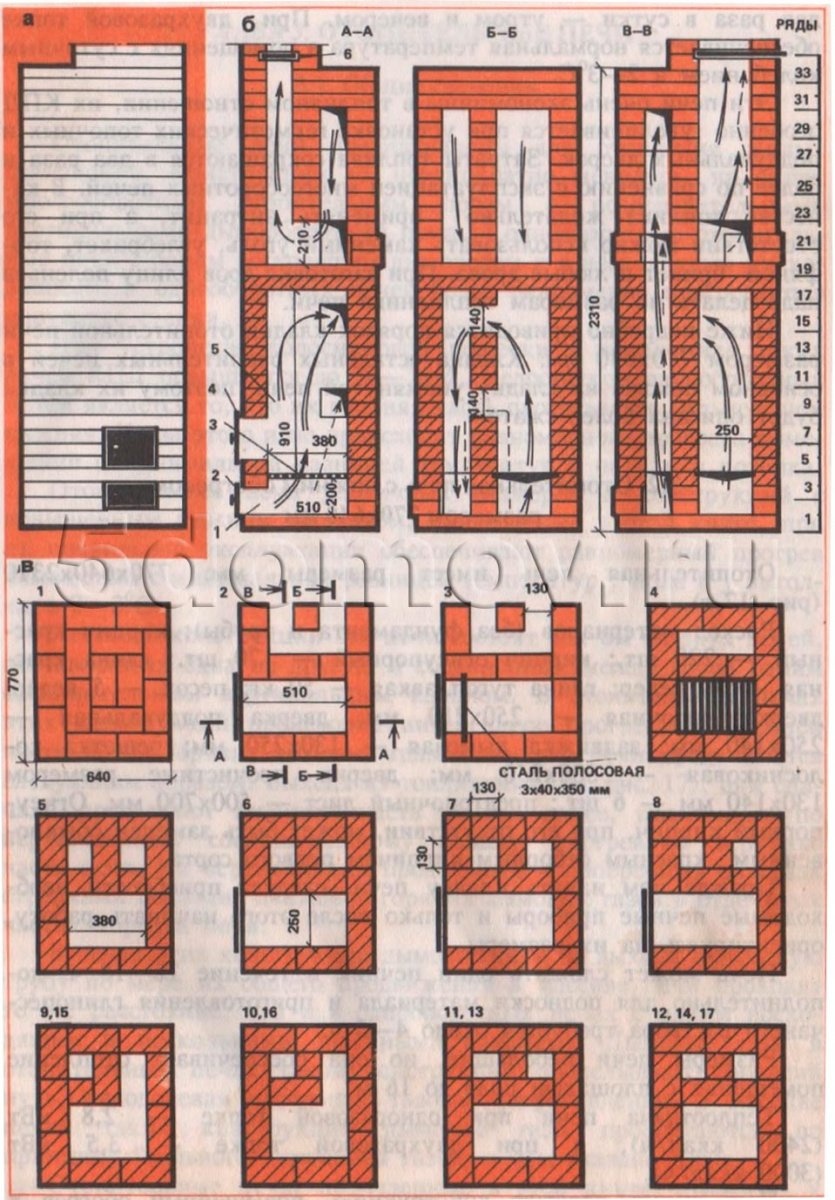

Рисунок 1. каменка с нижним подогревом размером 770×640 мм
a - фасад; b - секции A-A, B-B, C-B; c - стена 1-17 рядов; 1 - зольная дверца; 2 - зольная дверца; 3 - колосниковая решетка; 4 - топочная дверца; 5 - топливный ящик; 6 - дымовая заслонка.

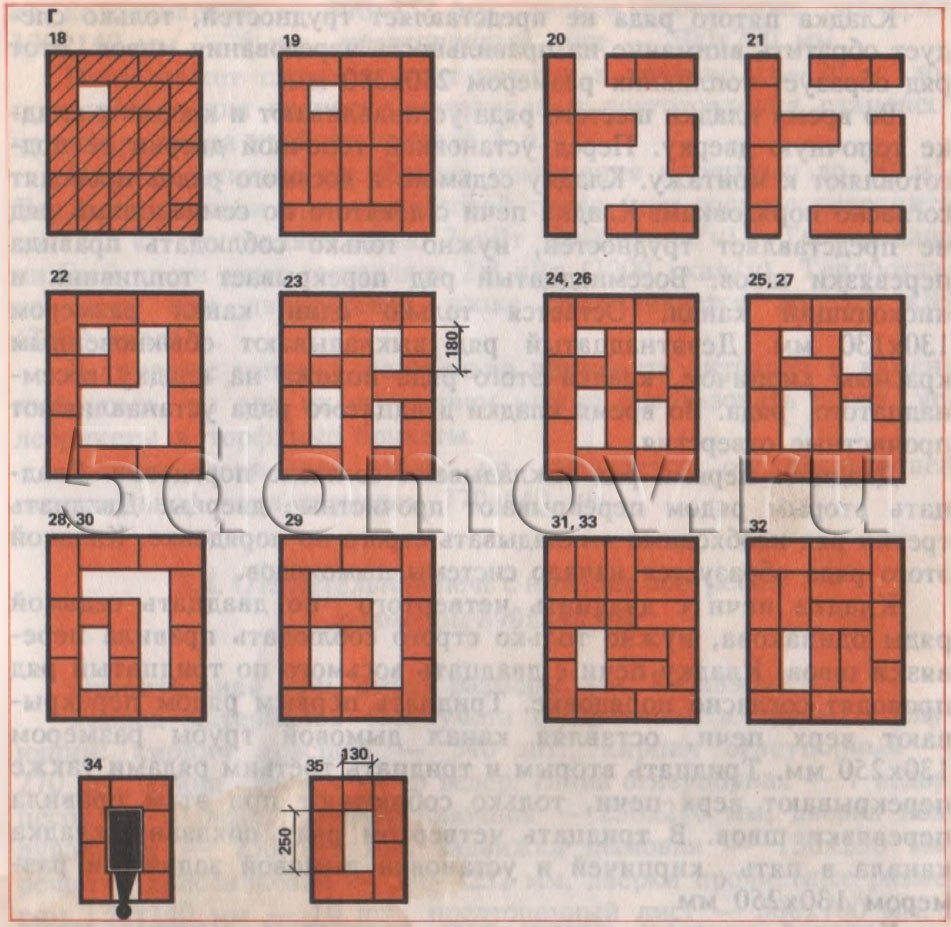

Рис. 1 Продолжение: d - стена из 18-35 рядов

Расход материалов (без фундамента и дымохода):

• огнеупорный кирпич - 500×700 мм.
• Огнеупорный кирпич - 170 шт;
• Шамот - 50 кг;
• красная глина - 10 ведер;
• каминный люк - 250×210 мм;
• красный кирпич - 220 шт;
• зольная дверца - 250×140 мм; красный кирпич - 220 шт;
• песок - 5 ведер;
• Распашная дверь - 130×140 мм - 6 шт;
• дымовая заслонка - 130×250 мм;
• Решетчатая решетка - 380×250 мм;

Огнеупорный кирпич, если его нет в наличии, можно заменить обычным красным отборным кирпичом первого сорта.

Перед укладкой банной плиты необходимо приобрести необходимое кухонное оборудование и только после этого приступать к работе, учитывая размеры плиты.

Плита может быть построена одним человеком за 16-18 часов. Кроме того, 4-5 часов требуется для приготовления песчано-глиняного раствора и доставки материала.

Плита не очень большая, но обогреет помещение площадью до 16 м².
Тепловая мощность составляет 2,8 кВт (2400 ккал/ч) при одинарном обжиге и 3,5 кВт (3000 ккал/ч) при двойном обжиге.
(3000 ккал/ч).

Плита имеет простую конструкцию, повышенный нагрев в нижней зоне и работает на антраците, каменном угле, угольных брикетах, торфяных брикетах и дровах. Горячие дымовые газы проходят через хорошо развитую систему дымоходов в плите, нагревая ее внутренние стенки.

На рис. 1,b показано вертикальное сечение печи в разрезе A-A, B-B и C-B, причем ряды показывают порядок укладки кирпичей и оборудование печи, установленное в каждом ряду.

В вертикальных прорезях показаны топка 1, зольник 2, колосник 3, дверца топки 4, дверца зольника 5, дымовой клапан 6 и отверстия для прочистки.

Стрелки показывают направление движения горячих отработанных газов в каменке, а пунктирные линии - движение холодного воздуха в помещении до закрытия заслонки.

Горячие выхлопные газы от нагретого нагревателя идут из печной коробки в верхнее отверстие.

Пятый ряд легко выкладывать кирпичом, но следите за тем, чтобы швы были правильно перекрыты. Этот ряд создает помещение размером 250×380 мм.

При укладке шестого ряда установите и закрепите каминный люк на кирпичной кладке. Перед установкой люка очага подготовьте его к установке. Выполните седьмой и восьмой ряд в соответствии с порядком. С девятого по семнадцатый ряд легко укладывать, просто следуйте правилам соединения. Восемнадцатый ряд закрывает очаг и сливную трубу. Остается только один канал размером 130×130 мм. Девятнадцатый ряд построен из обычного красного кирпича, и его планировка аналогична восемнадцатому ряду. При укладке двадцатого ряда необходимо сделать отверстия.

Двадцать первый ряд укладывается согласно схеме расположения рядов. В двадцать втором ряду имеется дверь для уборки. Двадцать третий ряд укладывается строго по схеме. Этот ряд образует начало дымоходной системы.

Стены плиты с двадцать четвертого по двадцать седьмой ряд одинаковы, следует лишь обратить внимание на обработку швов. Плита с двадцать восьмого по тридцатый ряд укладывается в соответствии с порядком. Тридцать первый ряд перекрывает верхнюю часть плиты, оставляя дымоход размером 130×250 мм. Тридцать второй и тридцать третий ряды также закрывают верхнюю часть плиты, но с соблюдением правил уплотнения. В тридцать четвертом ряду показана кирпичная кладка (пять кирпичей) и установка дымовой трубы 130×250 мм.

Тридцать пятый ряд - это начало дымохода. Кладка дымохода не является сложной. Дымоход укладывается "на пять", детально соблюдая правила стыковки, с внутренними размерами 130×250 мм строго вертикально. При прохождении через потолок и крышу необходимо соблюдать меры противопожарной безопасности. Когда печь и дымоход завершены, их сушат пробным обжигом, штукатурят и после высыхания белят.

Отопительная печь с нижним обогревом размером 770×770 мм

Размеры радиатора следующие, мм: 770×770×2310 (см. рис. 2).

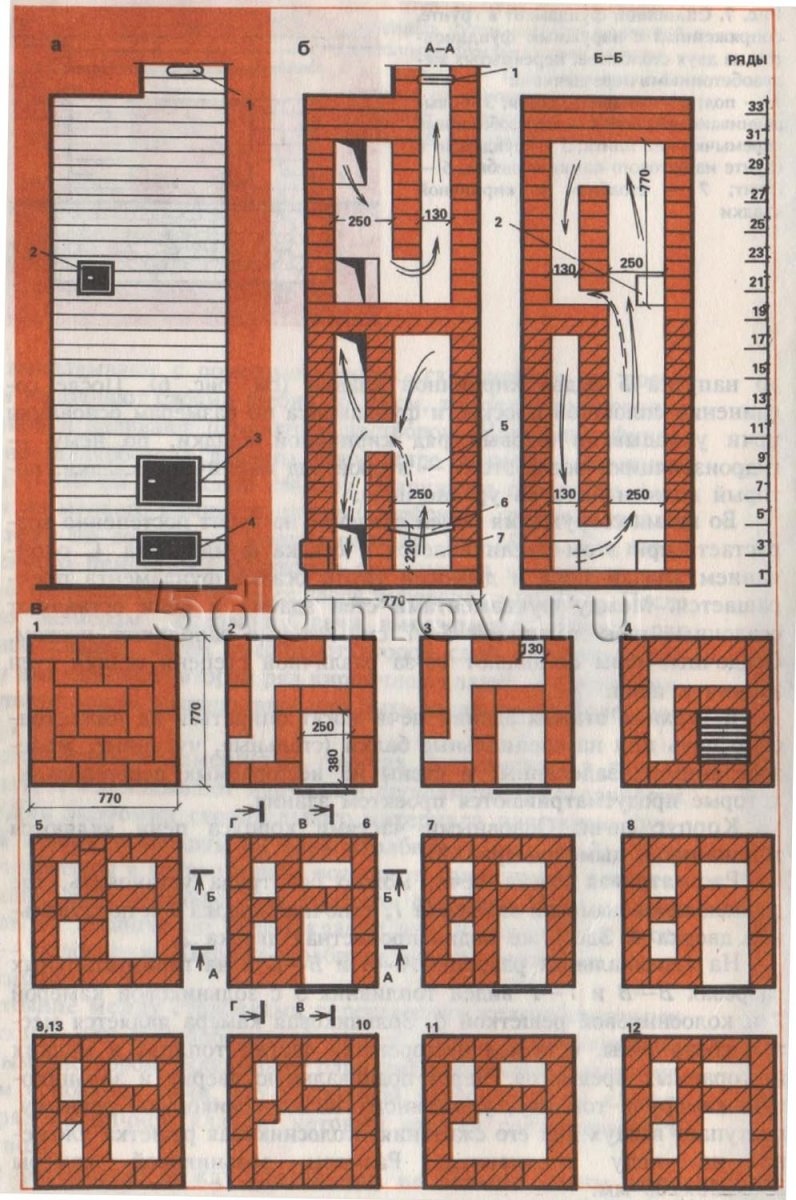

Рисунок 2: Плита с нижним нагревом с размерами 770×770 мм
a - фасад; b - разрезы A-A, B-B; c - кладка 1-13 рядов; d - разрезы C-C, D-G; e - кладка 14-35 рядов; 1 - дымовой люк; 2 - прочистные отверстия; 3 - топочная дверца; 4 - зольная дверца; 5 - очаг; 6 - решетка; 7 - зольная дверца

Фото 2. Плита с нижним нагревом размером 770×770 мм
1 - дымовая заслонка; 2 - отверстия для прочистки; 3 - дверца камина; 4 - дверца зольника; 5 - очаг; 6 - решетка; 7 - зольная камера

Расход материалов (без учета фундамента и дымохода) следующий:

• колосниковая решетка - 500×700 мм.
• Огнеупорный кирпич - 210 шт,
• Шамот - 6 ведер,
• красная глина - 12 ведер,
• каминный люк - 250×210 мм,
• красный кирпич - 230 шт,
• дверца золы - 250×140 мм,
• песок - 7 ведер,
• распашная дверь - 130×140 мм - 6 шт,
• дымовой клапан - 130×250 мм,
• колосниковая решетка - 300×252 мм,

Печь может быть построена одним печником за 18-20 часов, еще 5 часов уходит на доставку материала и приготовление глиняно-песчаного раствора.

Плита рассчитана на обогрев помещения площадью до 20 м². Тепловая мощность печи при одной растопке (максимум 12,2 кг антрацита) составляет приблизительно 3 кВт (2600 ккал/ч). Тепловая мощность нижней части плиты составляет 2,3 кВт (2 000 ккал/ч). Тепловая мощность увеличивается до 3,7 кВт (3 200 ккал/ч), если плита включается дважды.

В качестве топлива рекомендуется использовать антрацит и каменный уголь, а при их отсутствии - дрова, угольные брикеты и торфяные брикеты.

Способ изготовления банной плиты такой же, как и для предыдущей плиты с размерами 770×640 мм.

Отопительная печь с нижним обогревом размером 890×890 мм

Нагревательная печь имеет размеры, мм: 890x890x2310 мм.

Расход материалов (без фундамента и дымохода) следующий:

• огнеупорный кирпич - 500×700 мм.
• огнеупорный кирпич - 270 шт,
• шамот - 7 ведер,
• красная глина - 16 ведер,
• каминный люк - 250×210 мм,
• красный кирпич - 340 шт,
• дверца золы - 250×140 мм,
• песок - 10 ведер,
• распашная дверь - 130×140 мм - 10 шт,
• дымовой клапан - 130×250 мм
• решетка - 380-252 мм,

Печь может быть построена одним печником за 24 часа, дополнительно требуется около 6 часов на доставку материала и приготовление глиняно-песчаного раствора.

Плита предназначена для обогрева помещений площадью до 25-30 м2 . Тепловая мощность печи составляет около 3,7 кВт (3200 ккал/ч) при однократном розжиге и около 4,7 кВт (4000 ккал/ч) при двойном розжиге. Секционные чертежи каменки и кладки показаны на рисунке 3.

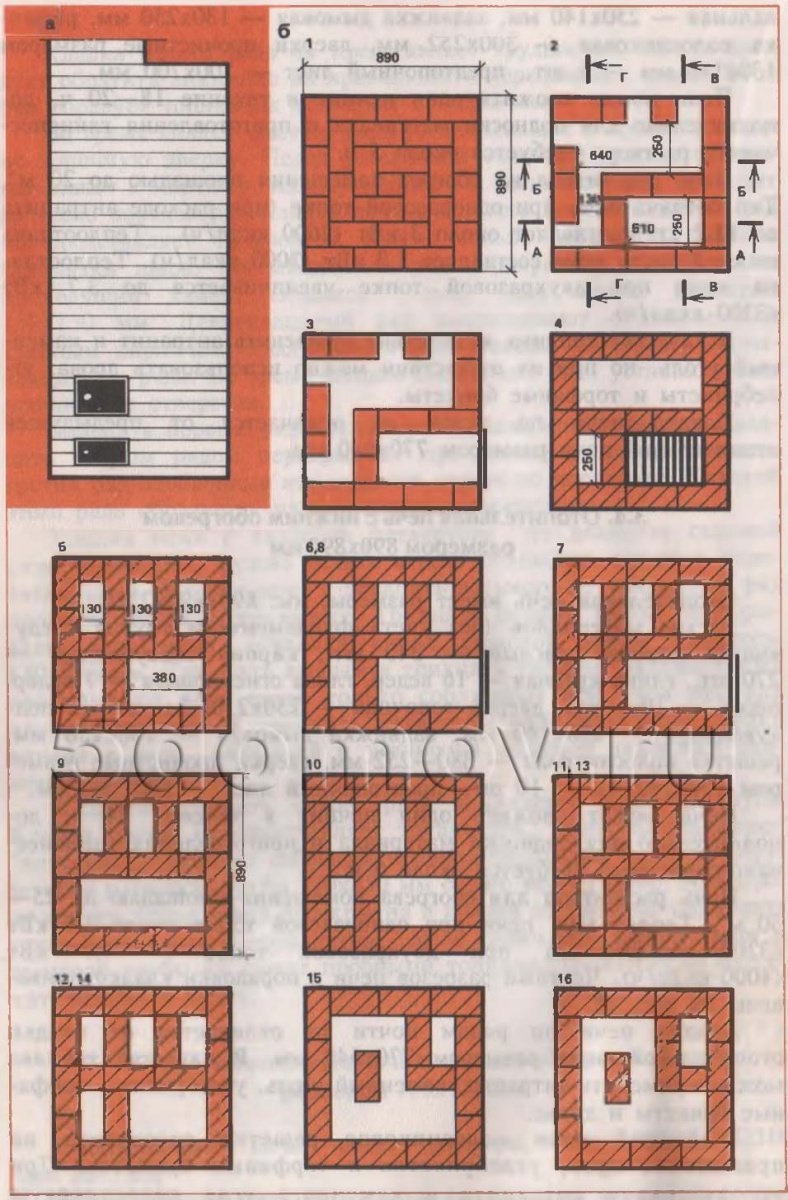

Рисунок 3. Плита с нижним обогревом 890×890 мм a - фасад; b - кладка 1 - 16 рядов;

Рис. 3. продолжение

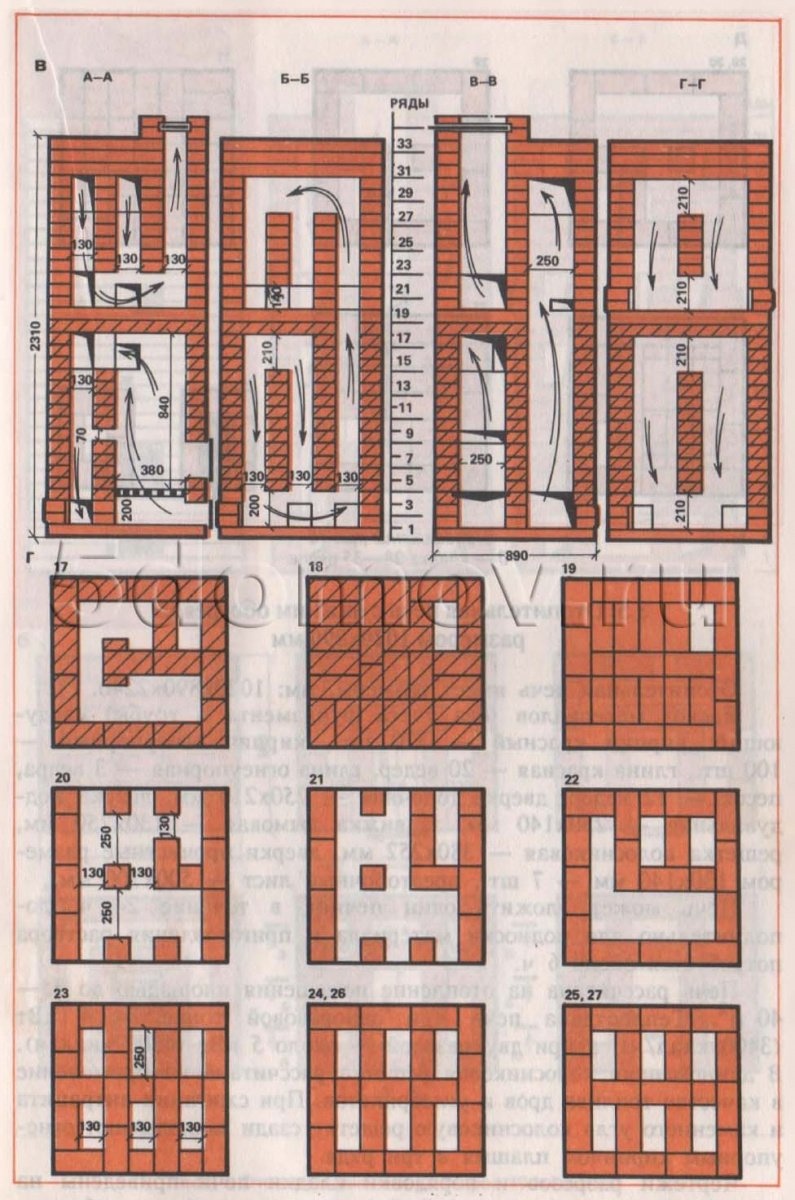

c - секции A-A, B-B, C-B, D-G; d - 17 - 27 рядов

Рис. 3. продолжение

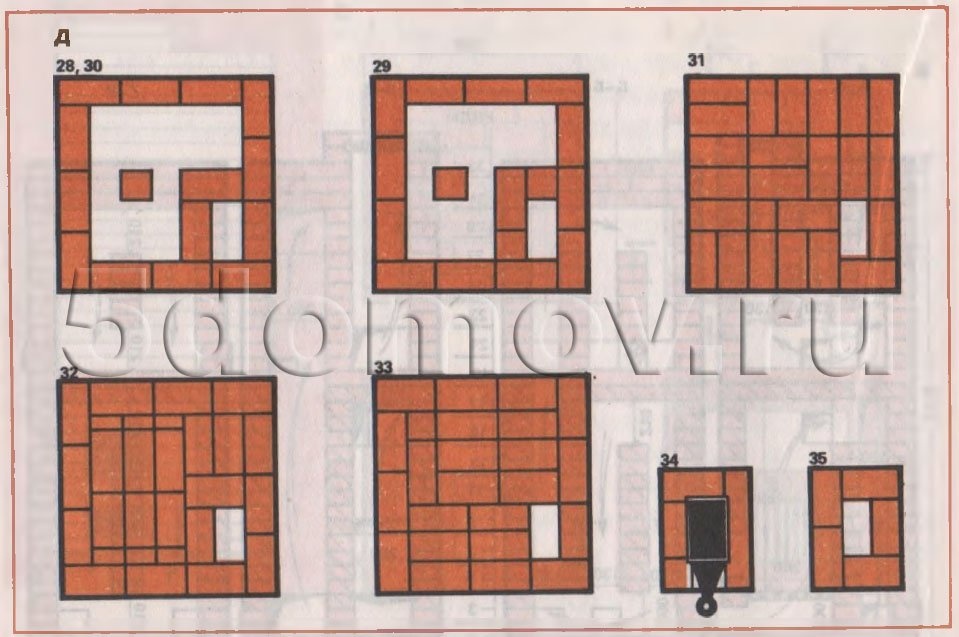

e - 28 - 35 рядов каменной кладки

Кладка в рядах аналогична кладке отопительной плиты размером 770×640 мм. В качестве топлива используется антрацит, уголь, угольные брикеты, торфяные брикеты и дрова.
Решетка в этой плите предназначена для сжигания дров, угольных брикетов и торфяных брикетов. При использовании антрацита и угля колосниковая решетка сплющивается сзади тремя рядами огнеупорных кирпичей.

Отопительная печь с нижним обогревом размером 1020×890 мм

Размеры радиатора, мм: 1020x890x2240.

Расход материалов (без фундамента и дымохода) следующий:

• огнеупорный кирпич - 500×700 мм.
• огнеупорный кирпич - 100 шт,
• шамот - 3 ведра,
• красная глина - 20 ведер,
• каминный люк - 250×210 мм,
• красный кирпич - 570 шт,
• дверца золы - 250×140 мм,
• песок - 12 ведер,
• распашная дверь - 130×140 мм - 7 шт,
• дымовой клапан - 130×250 мм,
• решетка 380×252 мм,

Плита может быть построена одним строителем за 24 часа, на доставку материала и приготовление раствора уходит около 6 часов.

Плита предназначена для обогрева помещений площадью 35-40 квадратных метров. Тепловая мощность составляет 4 кВт (3400 ккал/ч) при одинарном обжиге и около 5 кВт (4300 ккал/ч) при двойном обжиге.

Решетка в этой плите подходит для сжигания дров и угольных кирпичей в качестве топлива. При сжигании антрацита или каменного угля колосниковая решетка сзади выкладывается огнеупорным кирпичом в три ровных ряда.

Чертежи сечений и кирпичной кладки включены в чертеж. (4) Кирпичная кладка плиты должна выполняться с учетом уклонов и с соблюдением правил обработки швов.

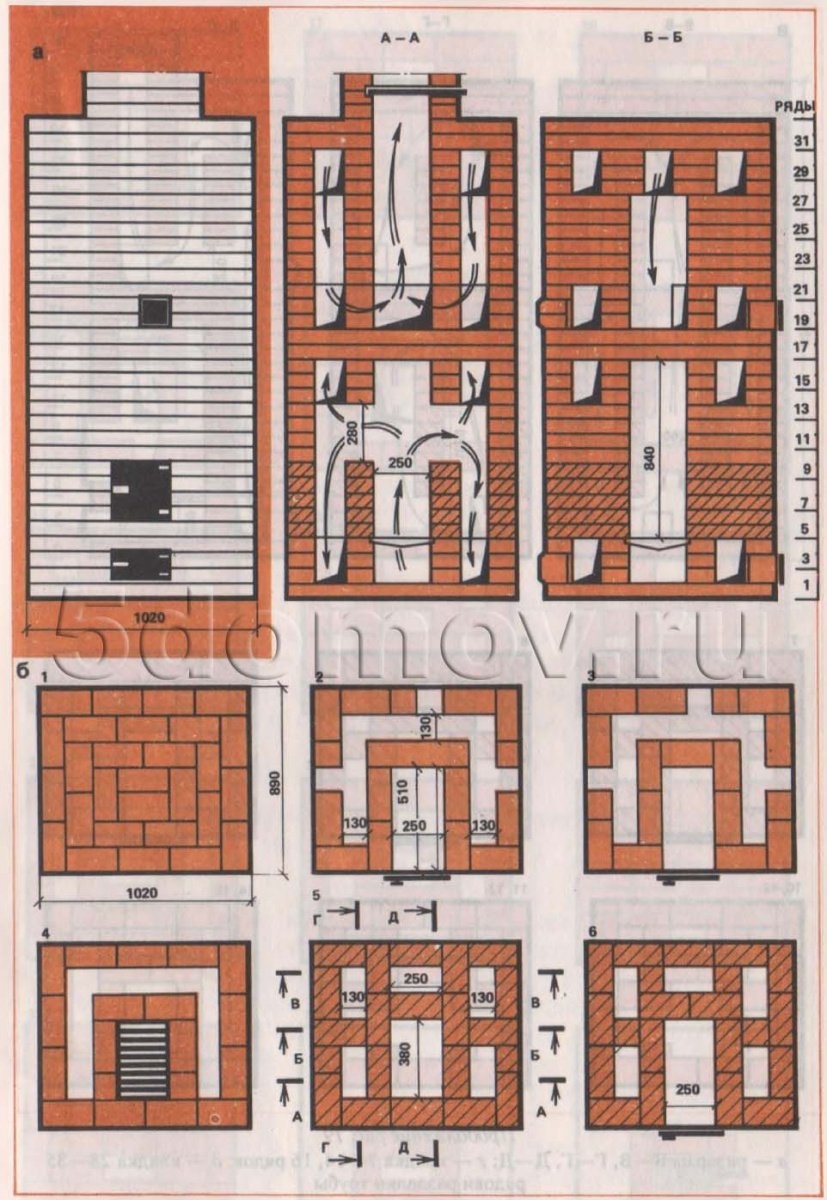

Рисунок 4. Нагревательная плита 890×1020 мм
a - фасад и секции A-A, B-B; b - кладка 1-6 рядов

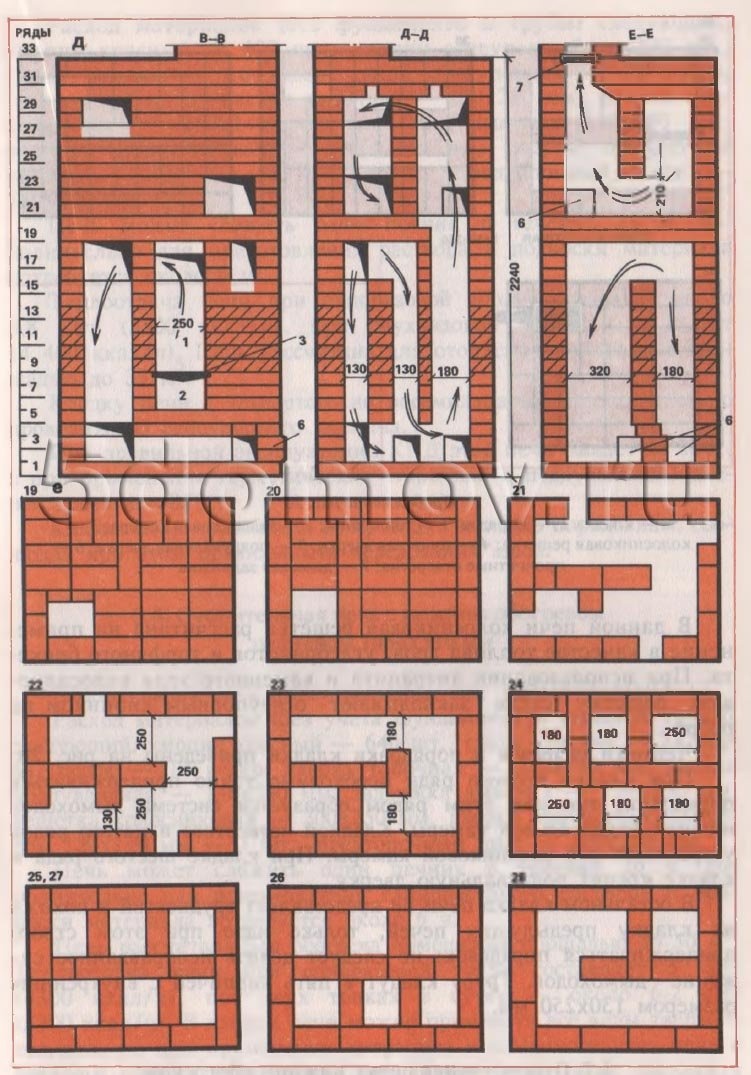

Изображение 4. продолжение

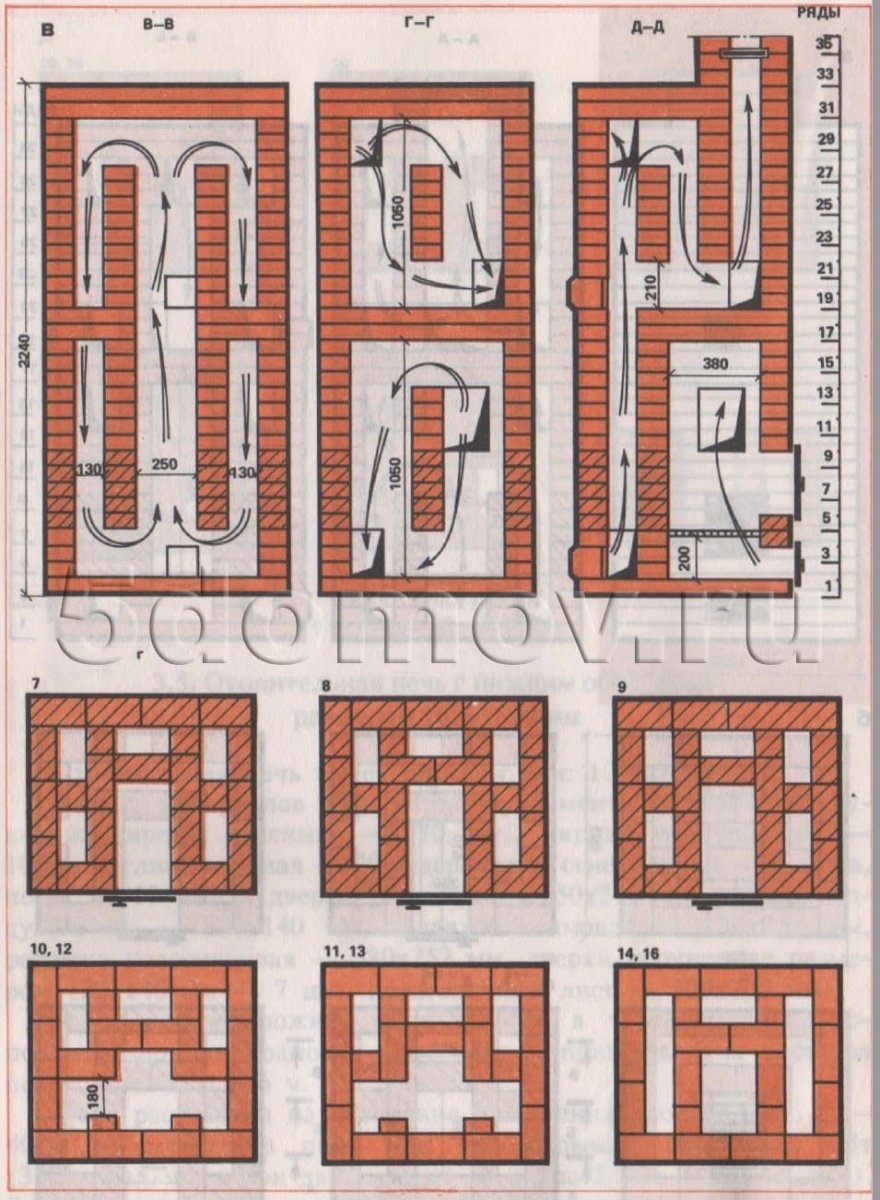

c - срезы C-C, D-G, E-D; d - кладка 7-14, 16 рядов

Рис. 4 Продолжение

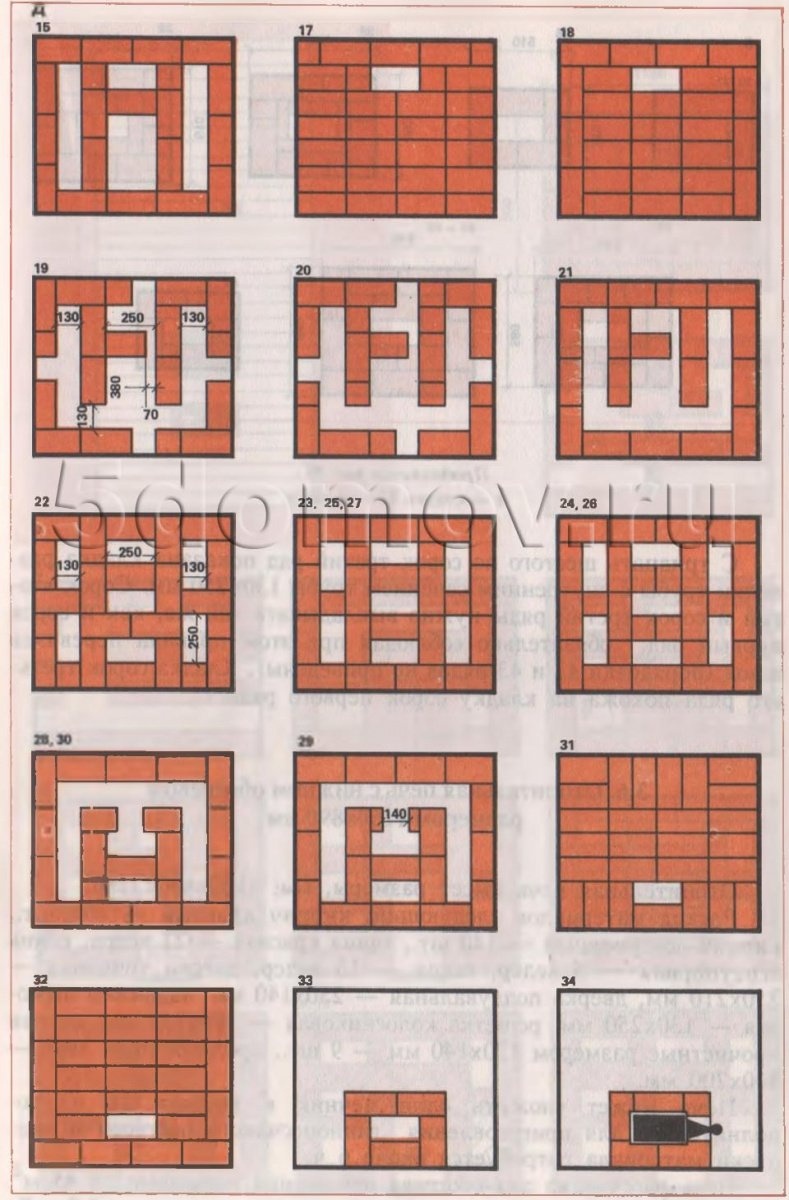

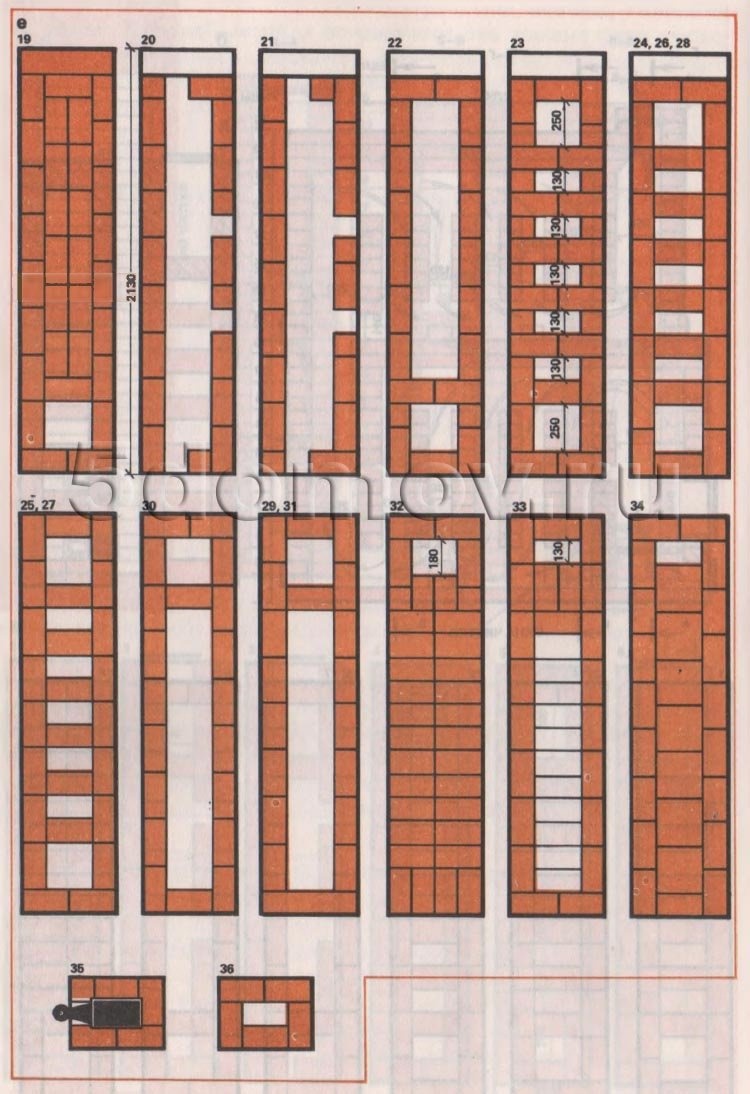

e - кладка 15, 17-34 рядов и сечение дымовой трубы

Рис. 4 Продолжение

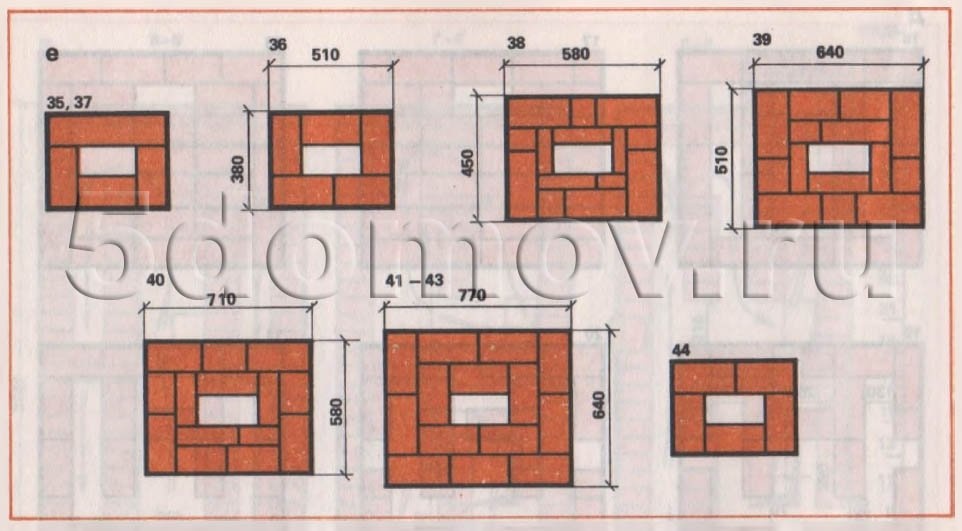

f - кладочный ряд 35-44

С тридцать шестого по сорок третий ряд мы видим участок с внутренним сечением 130×250 мм. Сорок второй и сорок третий ряды укладываются так же, как и сорок первый, с соблюдением правил перевязки швов (ряды 42 и 43 не показаны). Сорок третий ряд аналогичен сорок первому.

Отопительная печь с нижним обогревом размером 1160×890 мм

Размеры радиатора, мм: 1160x890x2240.

Расход материалов выглядит следующим образом:

• огнеупорный кирпич - 500×700 мм.
• Огнеупорный кирпич - 140 шт,
• шамот - 5 ведер,
• красная глина - 22 ведра,
• каминный люк - 250×210 мм,
• красный кирпич - 580 шт,
• дверца золы - 250×140 мм,
• песок - 13 ведер,
• распашная дверь - 130×140 мм - 9 шт,
• дымовой клапан - 130×250 мм,
• решетка 380×252 мм,

Плита может быть собрана одним строителем за 26 часов, около 6 часов уходит на приготовление глиняно-песчаного раствора и доставку материала.

Плита предназначена для обогрева помещений площадью до 45 м . Теплопроизводительность составляет 4,3 кВт (3700 ккал/ч) при однократном обжиге и 5,4 кВт (4600 ккал/ч) при двукратном обжиге.

Решетка в этой плите предназначена для сжигания дров, угля и торфяных брикетов. При использовании антрацита и битуминозного угля колосниковая решетка сзади покрывается огнеупорными кирпичами.

Секционные чертежи и схема кирпичной кладки показаны на рис. 5.

рис. 5. плита с нижним нагревом размером 1160×890 мм
a - фасад; b - кладка 1-12 рядов

Рис. 5. продолжение
c - секции A-A, B-B, D-G; d - кладка 13-18 рядов

Рис. 5 Продолжение

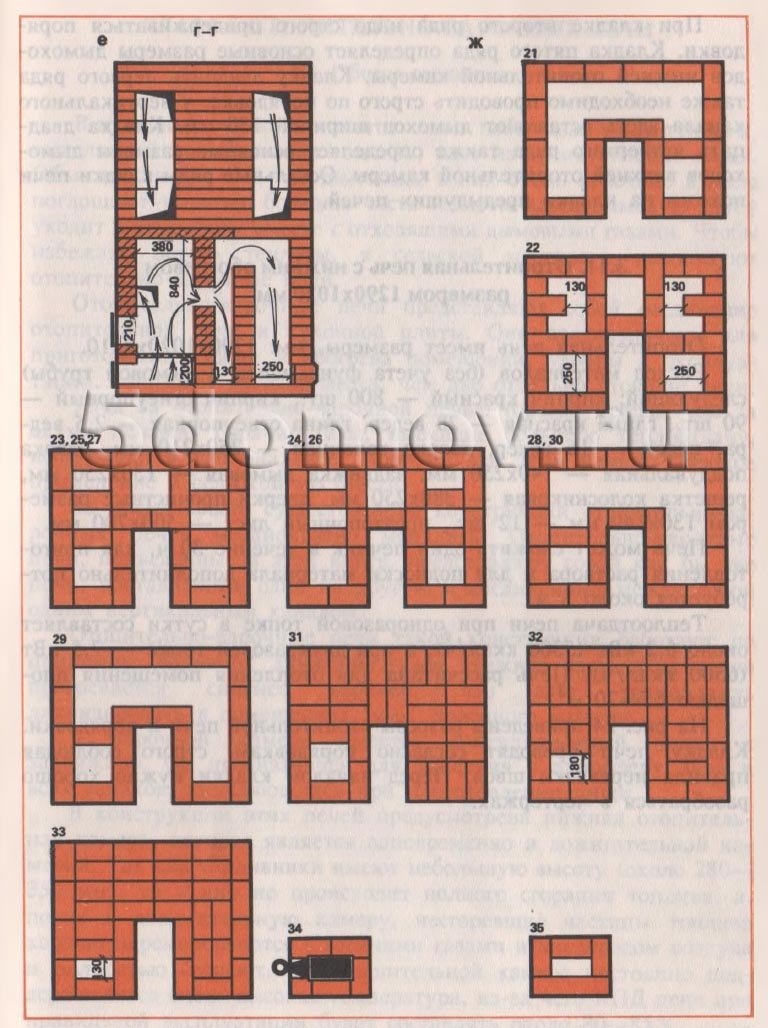

f - кладка 19-28 рядов; 1 - очаг; 2 - зольная дверца; 3 - решетка; 4 - люк очага; 5 - зольная дверца; 6 - прочистные отверстия; 7 - дымовой люк

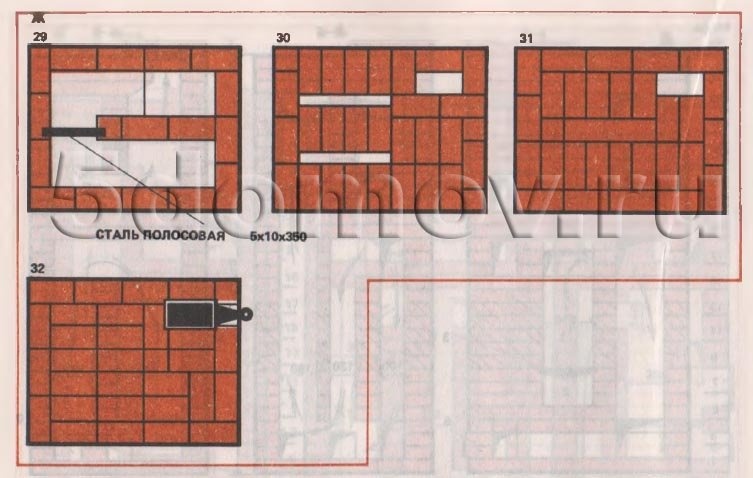

Фото 5. продолжение .
g - провязывание 29-32 рядов.

Необходимо тщательно следить за кладкой второго ряда, так как этот ряд образует дымоходную систему нижней отопительной камеры. Четвертый и пятый ряды используются для укладки дна зольника. В шестом ряду к кирпичной кладке прикреплена дверца из ясеня.

В остальном проблем со стеной, аналогичной предыдущим типам плит, нет, но необходимо соблюдать очередность: не делать неоправданного сужения дымохода. Дымоход выкладывается пятью кирпичами с внутренним размером 130×250 мм.

Отопительная печь с нижним обогревом размером 1290×510 мм

Нагревательная плита имеет размеры, мм: 1290×510×2310 (см. рис. 6).

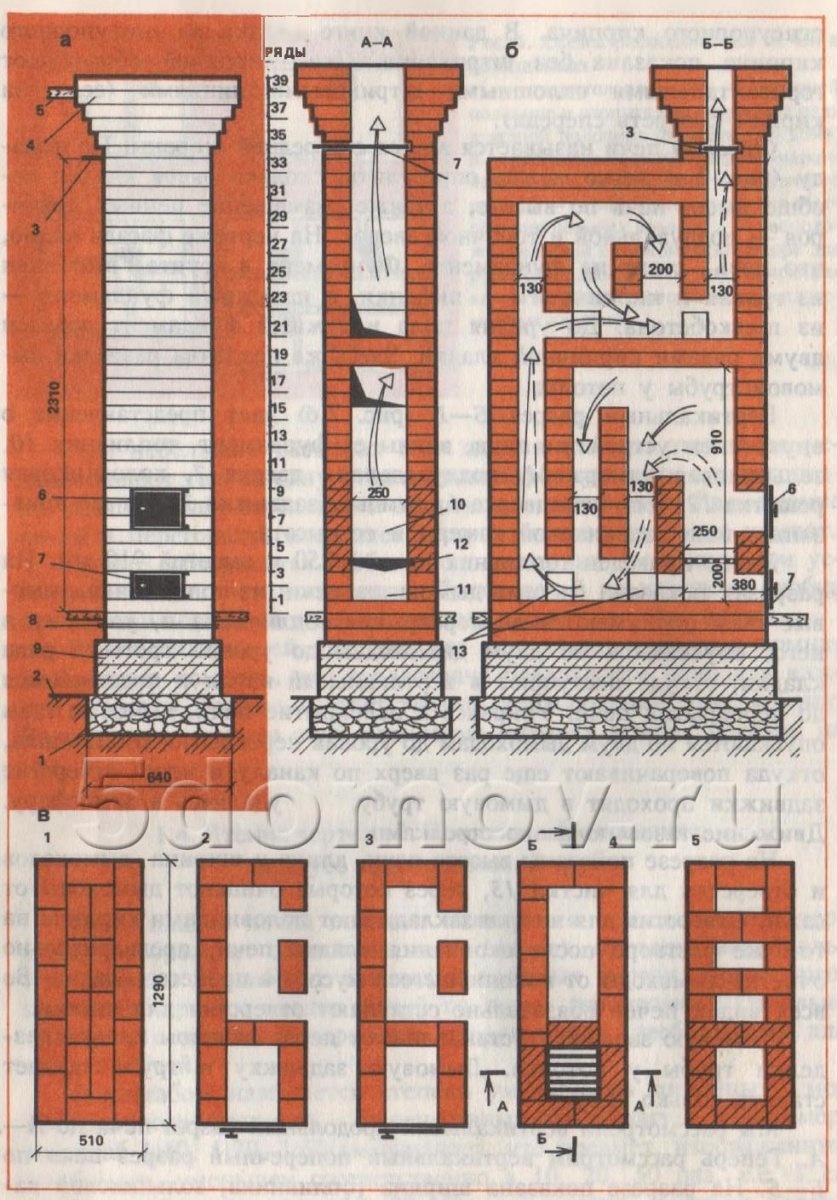

Рисунок 6 Нагревательная плита с размерами 510×1290 мм
a - высота; b - секции A-A; c - кладка 1-5 рядов; 1 - фундамент в земле; 2 - земля; 3 - дымовой люк; 4 - перегородка; 5 - потолок; 6 - противопожарная дверь; 7 - зольная дверца; 8 - гидроизоляция; 9 - наружный фундамент; 10 - топливный ящик; 11 - зольник; 12 - колосник; 13 - прочистные отверстия

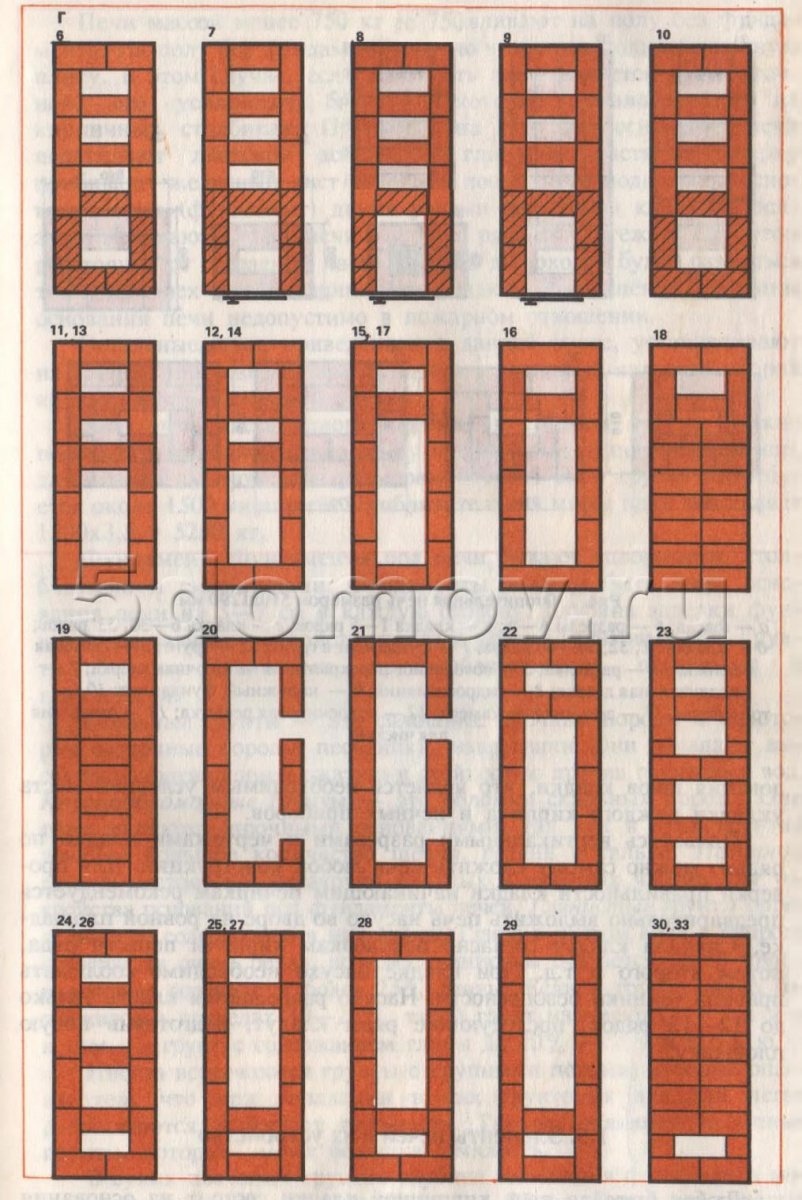

Рис. 6. продолжение
d - стенка 6-30, 33 ряда

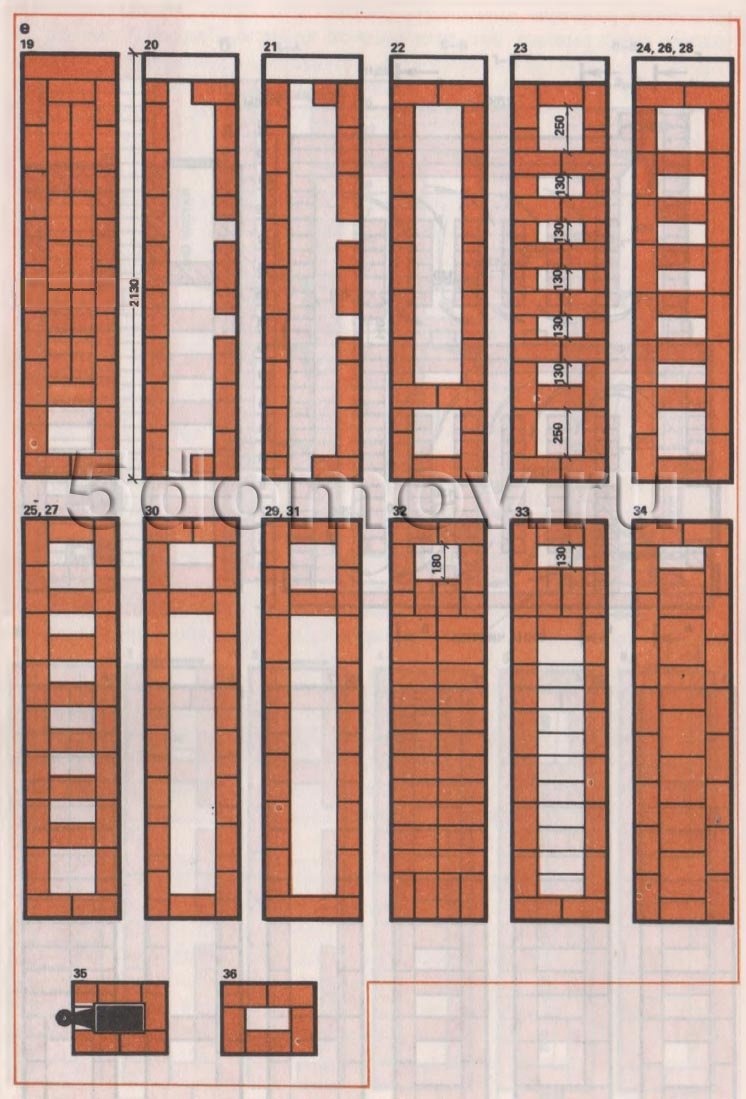

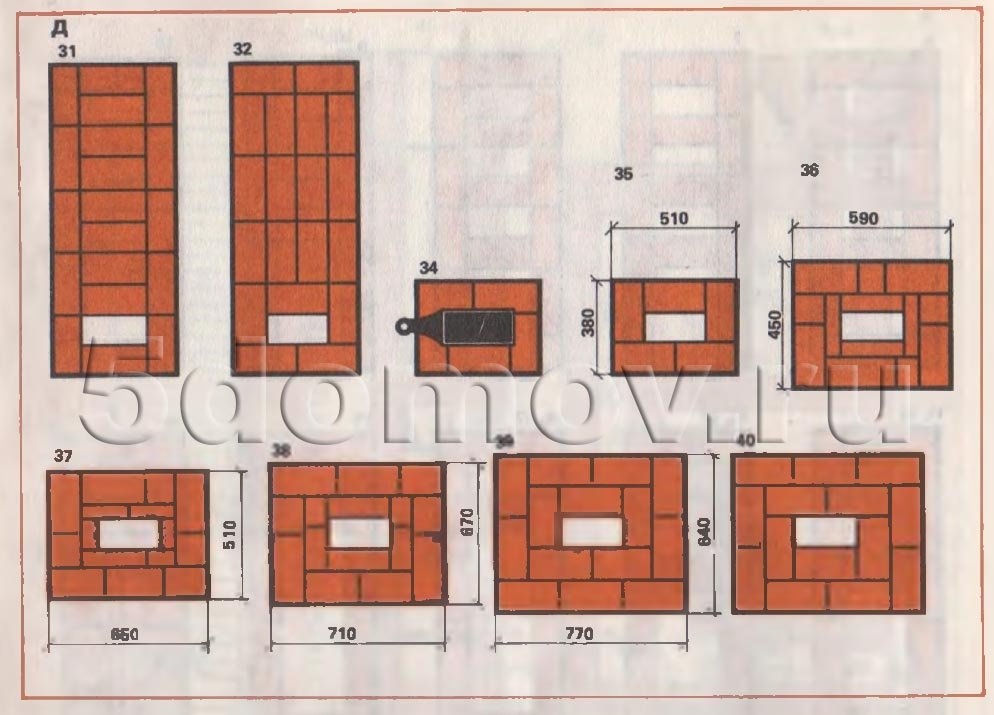

Рис. 6 Продолжение
e - стена 31,32, 34-40 ряды

Расход материалов (без фундамента и дымохода) следующий:

• предпламенная плита - 550×700 мм.
• огнеупорный кирпич - 220 шт.
• огнеупорная глина - 10 ведер,
• красная глина - 16 ведер,
• дверца духовки - 250×210 мм,
• красный кирпич - 400 шт,
• дверцы из ясеня - 250×140 мм,
• песок - 11 ведер,
• распашная дверь - 130×140 мм - 4 шт,
• дымовой клапан - 130×250 мм
• решетка - 300×250 мм,

Плита может быть собрана одним печником в течение 24 часов, а на приготовление раствора и вынос материала потребуется около 6 часов.

Тепловая мощность плиты при одинарном розжиге составляет около 3,8 кВт (3300 ккал/ч), при двойном розжиге - 5,1 кВт (14 400 ккал/ч) ^ Плита предназначена для обогрева помещений площадью до 35 м .
Для кладки между четвертым и восемнадцатым рядами рекомендуется использовать огнеупорный кирпич.
КПД этой плиты может достигать 80% при правильном использовании и до 85% при плотно закрытой дверце (дверца для очага и золы).

Сборка проста и осуществляется в соответствии с проектом и правильным порядком соединений.

Отопительная печь с нижним обогревом размером 1650×510 мм

Размеры нагревателя следующие, мм: 1650x510x2310.

Расход материалов (без фундамента и дымохода) следующий:

• огнеупорный лист - 500×700 мм.
• красная глина - 22 ведра,
• каминный люк - 250×210 мм,
• песок - 12 ведер,
• дверца ясеня - 140×250 мм,
• красный кирпич - 640 шт,
• дымовой клапан - 130×250 мм,
• колосниковая решетка - 300×250 мм,
• 7 шт. дверца для очистки - 130×140 мм,

Строительство печи может быть завершено одним строителем за 26 часов, при этом дополнительная подготовка глиняно-песчаного раствора и перевозка материала занимают около 6 часов. 2

Обогреватель предназначен для обогрева помещений площадью до 50 кв. м. Тепловая мощность обогревателя составляет 5 кВт (4300 ккал/ч) при однократном включении и примерно 6,2 кВт (5300 ккал/ч) при двукратном включении в течение дня. В этой плите можно использовать все виды твердого топлива, но при использовании антрацита и угля рекомендуется облицовывать плиту с девятого ряда до верха очага огнеупорным кирпичом, а в противном случае очаг следует облицовывать отборным красным кирпичом.

Чертежи секций и рядов показаны на рис. 7.

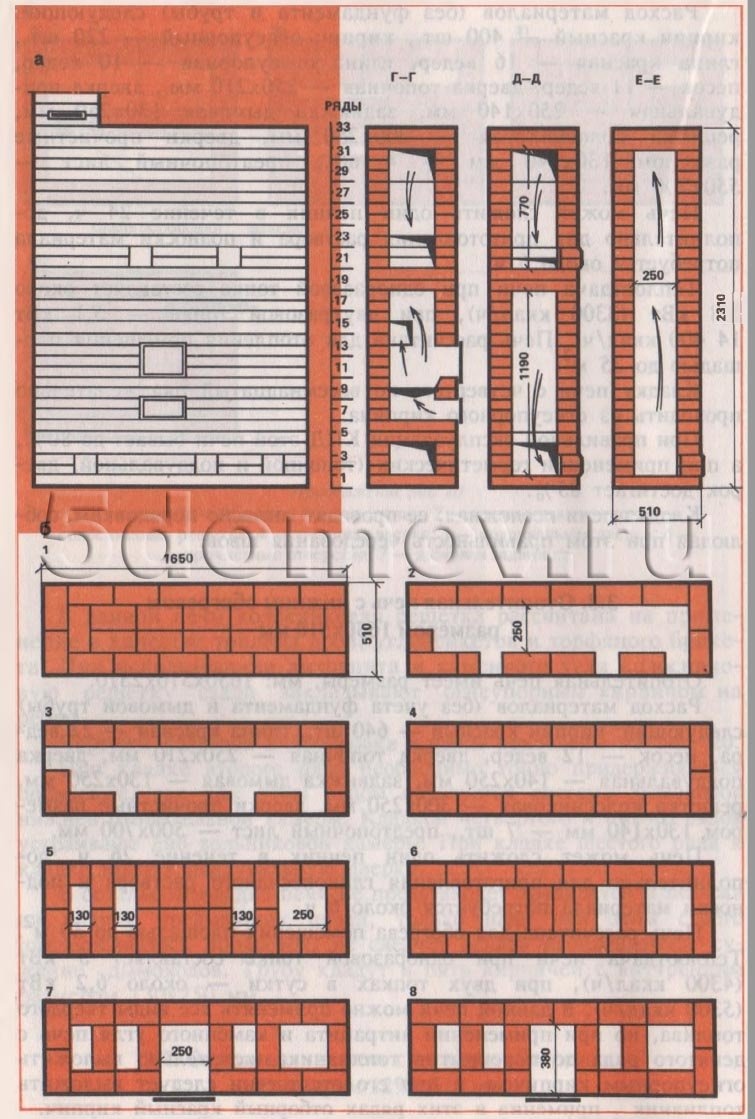

Рис. 7. плита нижнего нагрева размером 1650×510 мм
a - фасад и секции D-G, E-D, F-E; b - кладка 1-8 рядов

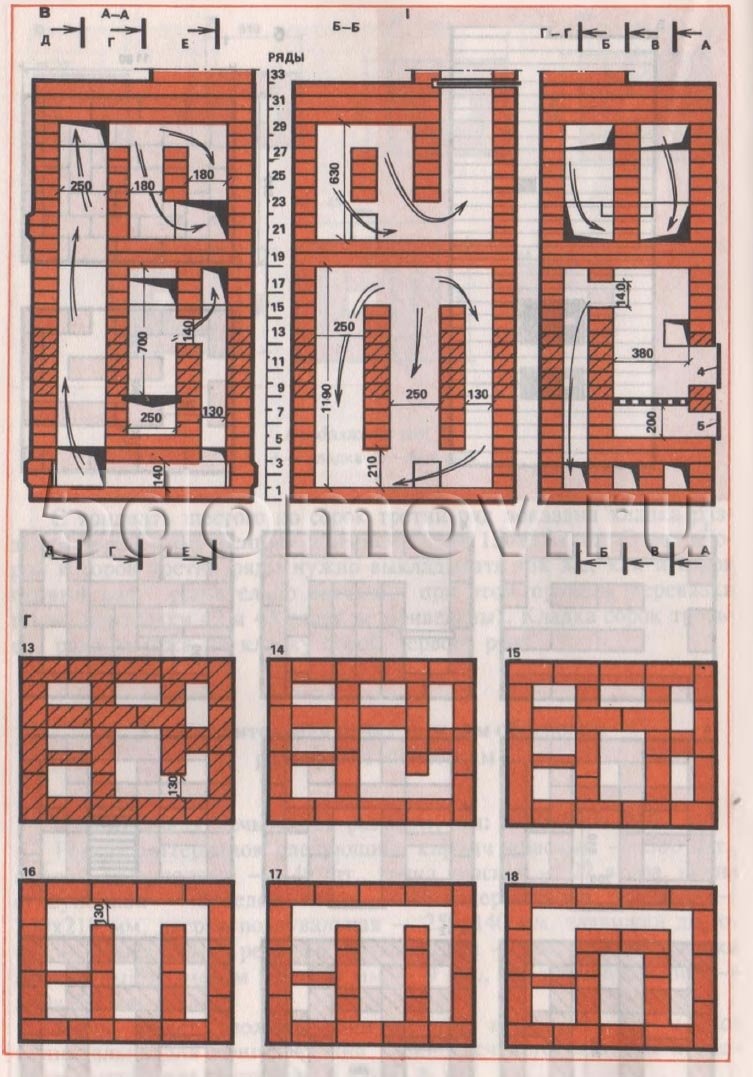

Рисунок 7 Продолжение в
c - секции A-A, B-B, C-C; d - кладка 9-17 рядов

Рисунок 7 Продолжение
e - кладка 18-35 рядов

Расположение плиты в сауне не представляет никаких трудностей. Пятый ряд показывает основные размеры дымохода нижней камеры нагрева, и этот ряд совпадает с дном зольника. В двадцать пятом ряду также указаны основные размеры дымоходов верхней камеры отопления. Поперечное сечение нагревателя показывает его внутреннюю часть, как на рентгеновском снимке (см. горизонтальное сечение нагревателя).

Отопительная печь с нижним обогревом размером 2250×510 мм

Нагревательная плита имеет следующие размеры, мм: 2250x510x2480.

Расход материалов (без фундамента и дымохода) следующий:

• огнеупорный кирпич - 500×700 мм.
• Огнеупорный кирпич - 40 шт,
• шамот - 1 ведро,
• красная глина - 25 ведер,
• каминный люк - 250×210 мм,
• красный кирпич - 740 шт,
• дверца золы - 250×140 мм,
• песок - 15 ведер,
• распашная дверь - 130×140 мм - 7 шт,
• дымовой клапан - 130×250 мм,
• решетка 380×252 мм,

Печь может быть собрана одним печником за 30 часов, приготовление глиняно-песчаного раствора и доставка материалов займет около 8 часов.

Тепловая мощность банной печи составляет 6 кВт (5100 ккал/ч) в день при одинарной топке и около 7,1 кВт (6100 ккал/ч) при двойной топке. Плита для сауны предназначена для обогрева помещения площадью до 60 м². Чертежи сечений и рядов показаны на рисунке 8.

Рисунок 8. каменка с нижним обогревом размером 2250×510 мм
a - фасад; b - секции A-A, B-B, C-B; c - стена 1-6, 8 рядов

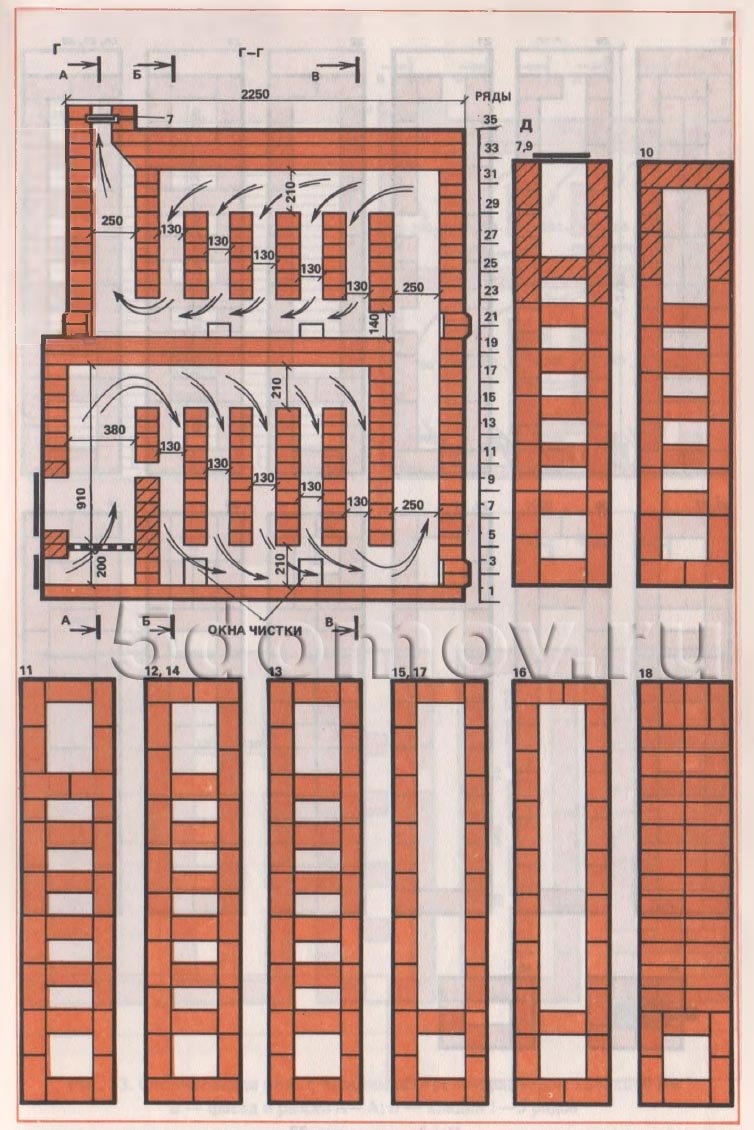

Рис. 8. Тепловая плита с нижним нагревом, размеры 2250×510 мм
d - сечение D-G; e - кладка 7-18 рядов

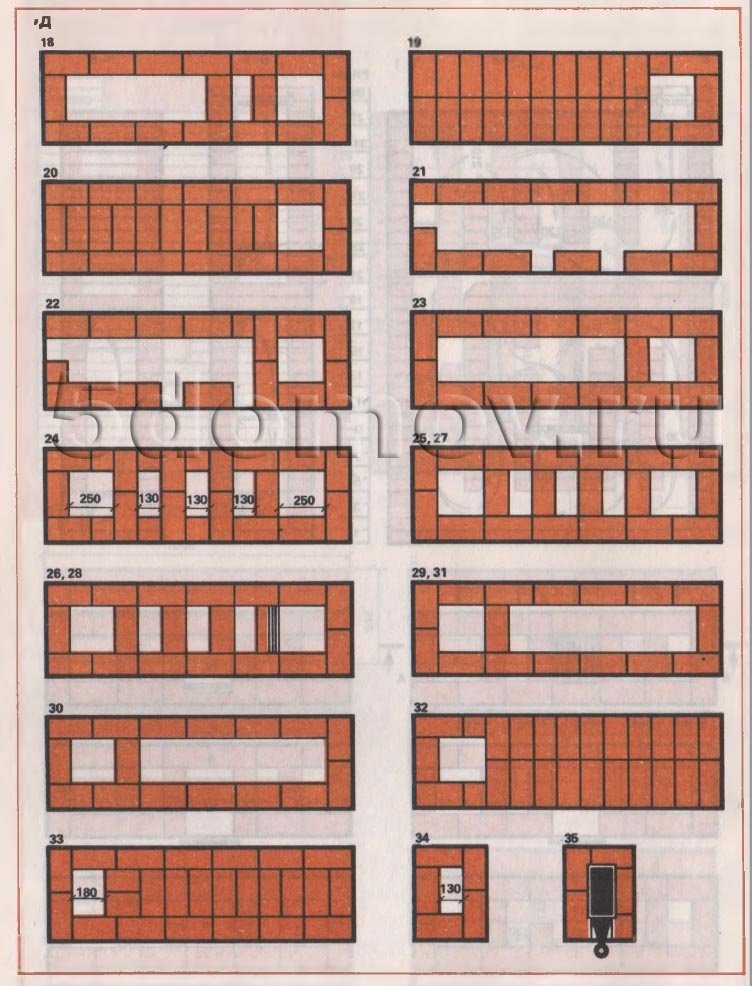

Рис. 8. плита с нижним подогревом 2250×510 мм
f - каменная кладка 19-36 рядов

При укладке пятого ряда необходимо строго придерживаться схемы, так как этот ряд определяет основные размеры дымовых труб нижней камеры отопления. Двадцать третий ряд также определяет основные размеры дымоходов верхней камеры отопления. Не рекомендуется уменьшать или увеличивать размеры дымоходов при укладке последующих рядов.

Отопительная печь с нижним обогревом размером 1880×640 мм

Размеры радиатора следующие, мм: 1880x640x2380.

Расход материалов (без фундамента и дымохода) следующий:

• огнеупорный кирпич - 500×700 мм.
• Огнеупорный кирпич - 40 шт,
• шамот - 1 ведро,
• красная глина - 29 ведер,
• каминный люк - 250×210 мм,
• красный кирпич - 950 шт,
• дверца ясеня - 140×250 мм,
• песок - 17 ведер,
• дверь с замочной скважиной - 130×140 мм - 12 шт,
• дымовой клапан - 130×250 мм,
• решетка - 380×250 мм,

Плита может быть собрана одним пекарем за 36 часов, дополнительная подготовка раствора и завоз материала займет около 10 часов.

Тепловая мощность обогревателя составляет 5,5 кВт (4700 ккал/ч) в день с одним хворостом, с двумя хворостами - 6,6 кВт (5700 ккал/ч). Обогреватель предназначен для обогрева помещений площадью до 55 м . С этим обогревателем можно использовать все виды твердого топлива. Колосниковая решетка печи предназначена для сжигания дров, угольных брикетов и торфяных брикетов. При использовании антрацита или угля в качестве топлива решетку этой каменки необходимо облицевать огнеупорным кирпичом по краю решетки.

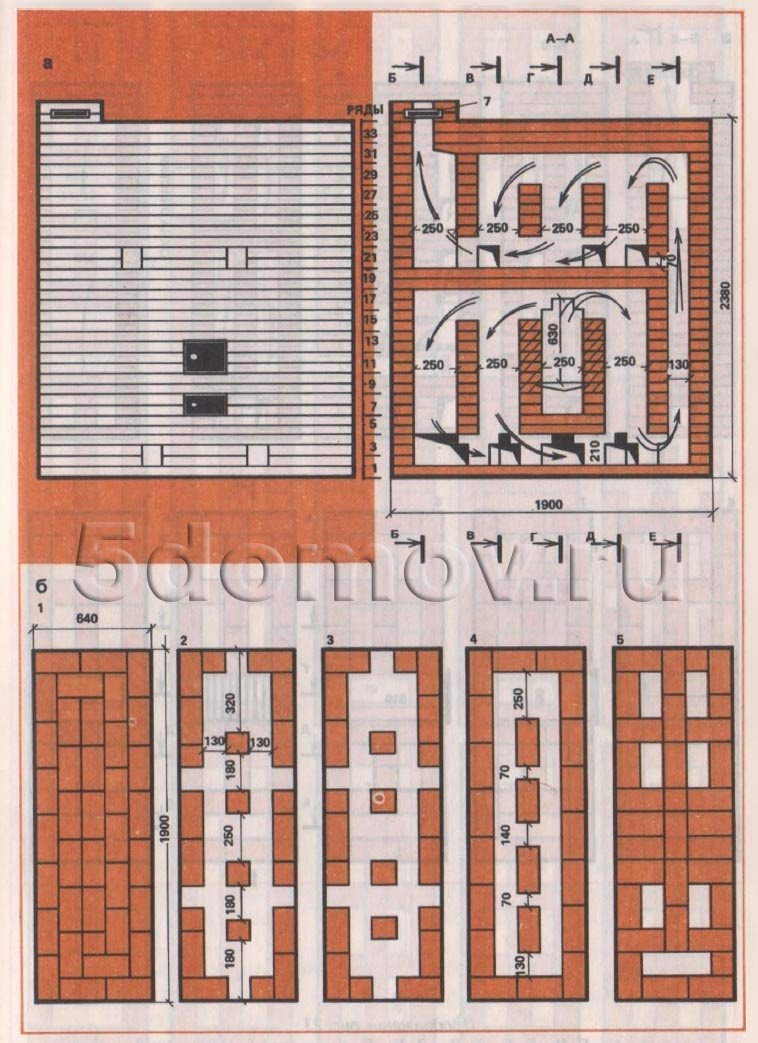

Секционные чертежи печи и схема показаны на рис. 9. Стрелками показано движение дымовых газов в дымоходе банной печи.

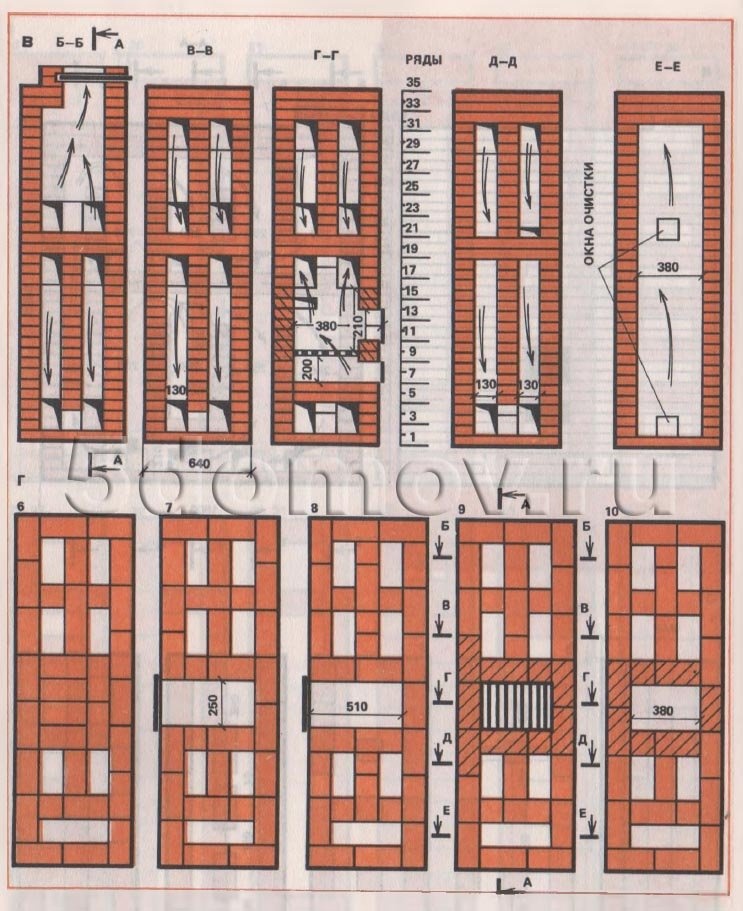

Рис. 9. нижний нагреватель с размерами 1880×640 мм
a - фронт и поперечное сечение A-A; b - стена из 1-5 рядов

Рисунок 9. Плита с нижним нагревом 1880×640 мм
c - секции B-B, C-C, D-G, E-E; d - стена 6-10 рядов

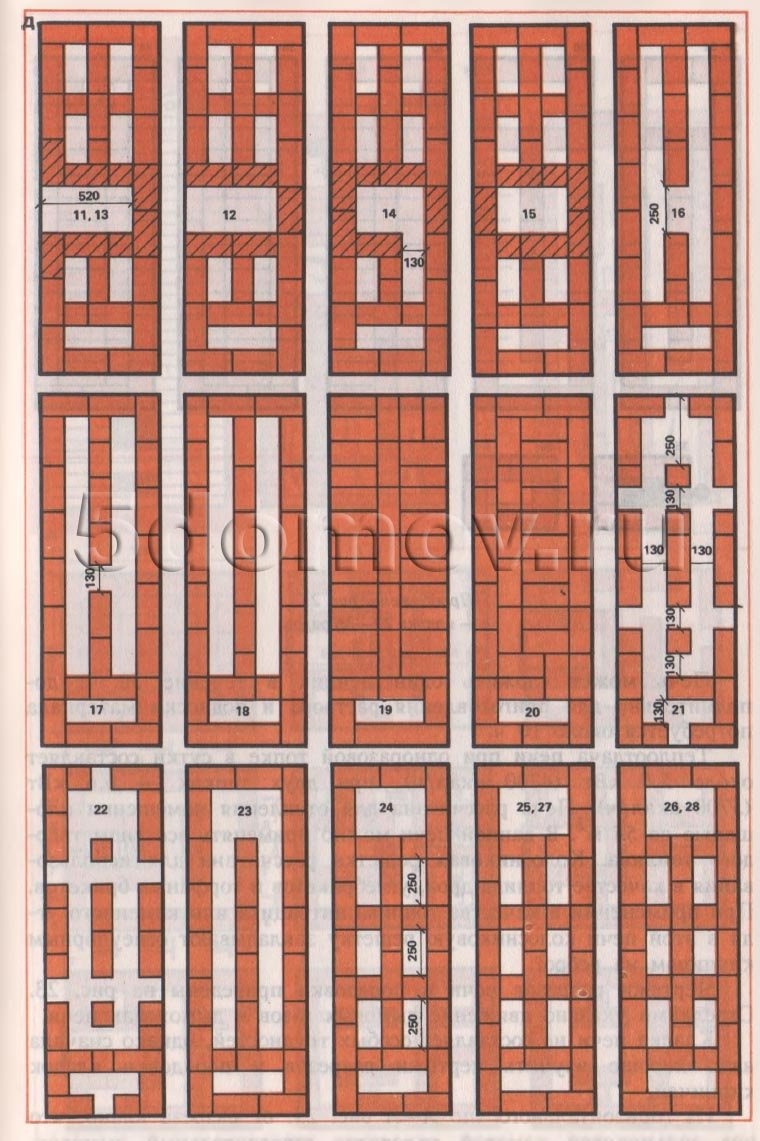

Рисунок 9. Нижняя нагревательная плита 1880×640 мм
e - кладка 11-28 рядов

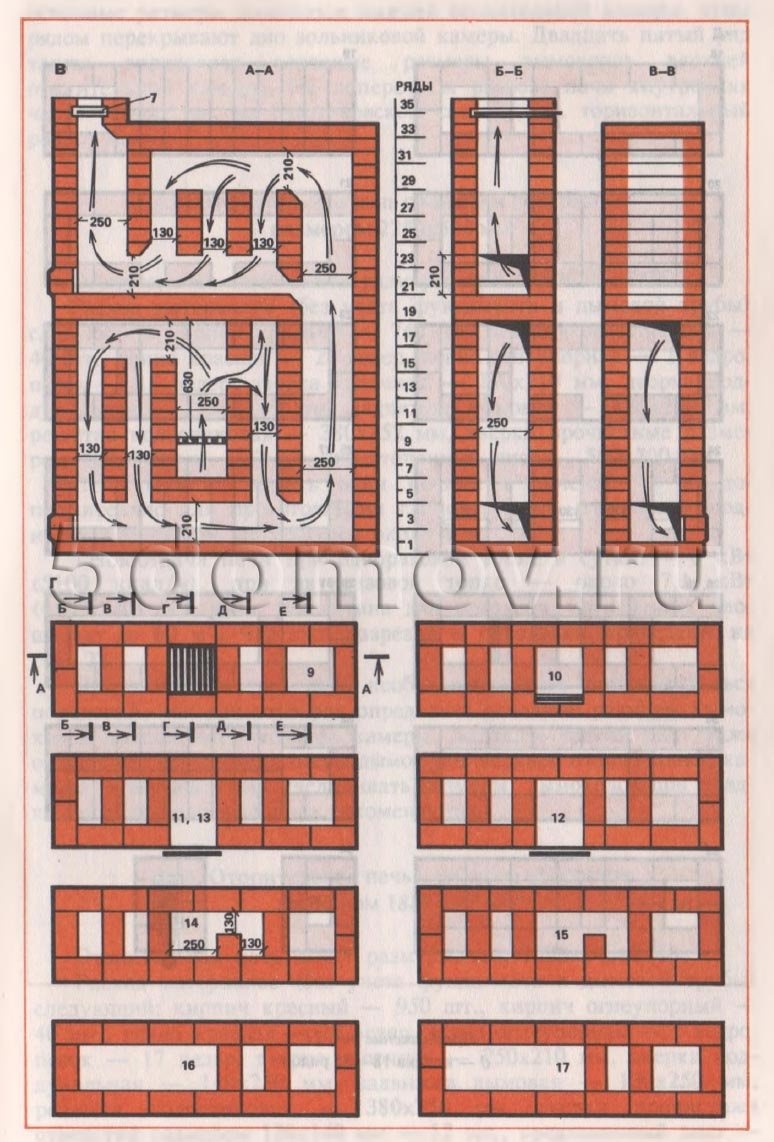

Рисунок 9. Кухня 1880×640 мм с подогревом снизу
f - 29-36 ряды каменной кладки

Кладка банной плиты очень проста, но сначала необходимо хорошо изучить чертежи сечений и кладочные чертежи.

Горизонтальный участок (A-A на рисунке 9, b) показывает, что под зольником находится горизонтальный дымоход. Топка выполнена из огнеупорного кирпича.

Во втором ряду необходимо строго соблюдать схему кладки. Кладка пятого ряда обозначает основные размеры дымохода нижней отопительной камеры. Двадцать первый ряд также необходимо укладывать строго в соответствии с планом раскладки, оставляя в вертикальном канале дымоход шириной 130 мм. В двадцать четвертом ряду также указаны основные размеры дымоходов верхней камеры отопления. Остальные ряды кладки аналогичны предыдущим.

Отопительная печь с нижним обогревом размером 1290×1020 мм

Нагревательная плита имеет следующие размеры, мм: 1290x1020x2310.

Расход материалов (без фундамента и дымохода) следующий:

• огнеупорный кирпич - 500×700 мм.
• огнеупорный кирпич - 90 шт,
• шамот - 2,5 ведра,
• красная глина - 28 ведер,
• каминный люк - 250×210 мм,
• красный кирпич - 800 шт,
• дверца ясеня - 140×250 мм,
• песок - 16 ведер,
• распашная дверь - 130×140 мм - 12 шт,
• дымовой клапан - 130×250 мм
• решетка - 380×250 мм,

Плита может быть собрана одним печником за 30 часов, на приготовление раствора и подвоз материала дополнительно около 8 часов.

Тепловая мощность каменки составляет около 6,2 кВт (5300 ккал/ч) в день при одинарной растопке и около 7,5 кВт (6500 ккал/ч) при двойной растопке. Плита предназначена для обогрева помещений площадью 65-70 м².

На рисунке 10 показан вид в разрезе радиатора и стенки. Радиатор укладывается в соответствии с рядами и со строгим соблюдением правил затирки. Убедитесь, что вы поняли основной план, прежде чем начать укладку.

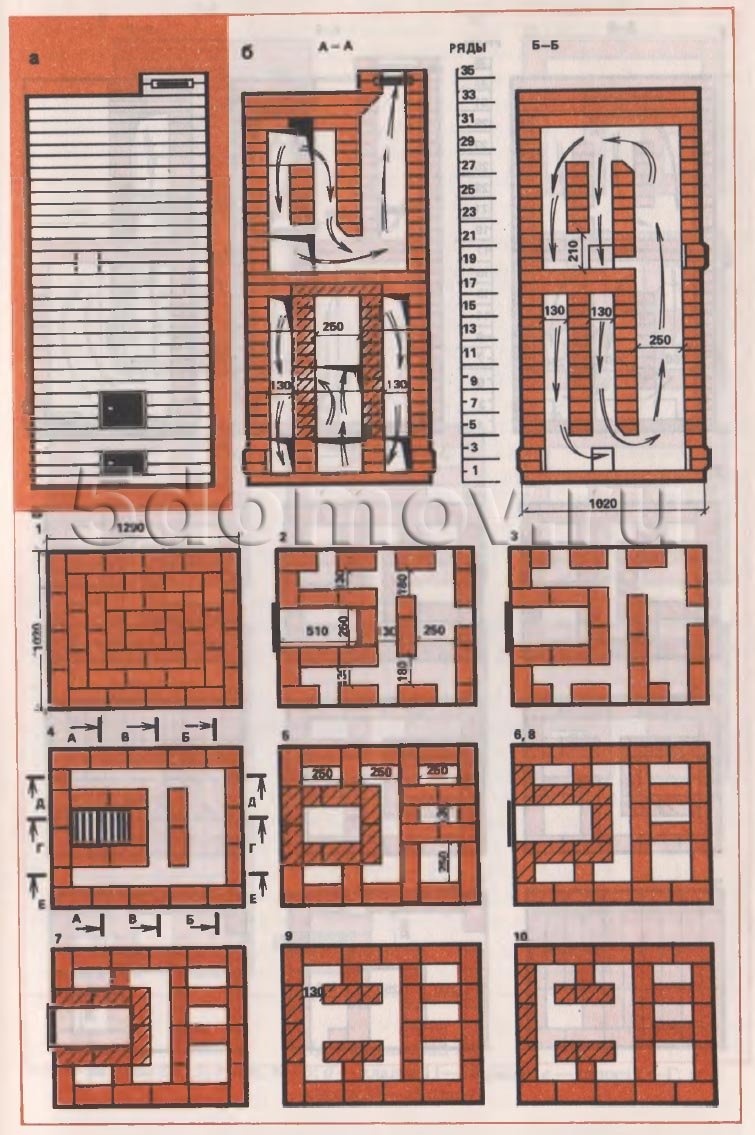

Рис. 10. Нижний нагреватель 1290×1020 мм
a - фасад; 6 - секция A-A, B-B; c - кирпичная кладка 1-10 рядов

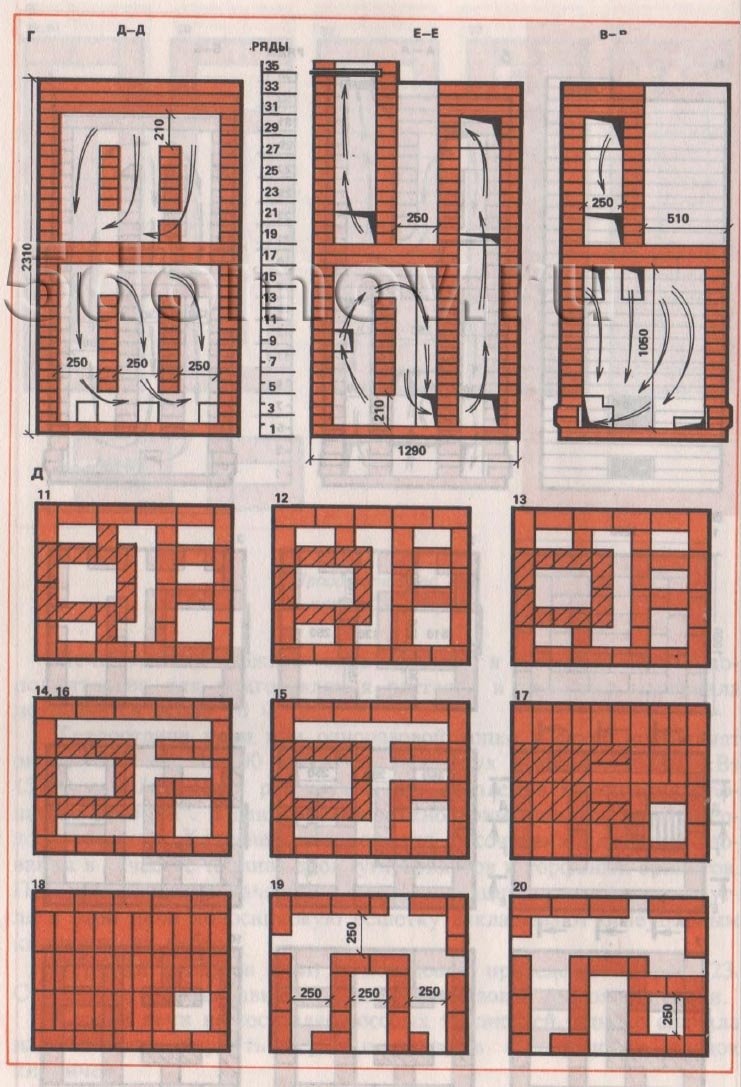

Рис. 10. Плита с нижним нагревом 1290×1020 мм
d - секции D-E, E-E, C-E; e - кладка 11-20 рядов

Рис. 10 - Плита с нижним нагревом 1290×1020 мм
f - секция D-G; g - стена 21-35 рядов

Поделитесь в социальных сетях:

Как уменьшить дверной проем: по ширине, по высоте, гипсокартоном, брусом, кирпичом

Какой плотности должен быть утеплитель: для стен, фасада, потолка, пола

Как рассчитать объем (количество) щебня

На сколько опускается натяжной потолок, как уменьшить его высоту

В настоящее время натяжные потолки считаются самыми практичными и долговечными. Их преимуществом также является...

Как выбрать болгарку: подробная инструкция

Среди электроинструментов, имеющих свою специализацию, угловая шлифовальная машина представляет наибольшее количество выпускаемых моделей, как по размерам, так и по...

Ремонт бетона: инструкции и советы

Удивительно, но бетон нельзя ремонтировать с помощью бетона - грубый заполнитель не обеспечит хорошего сцепления между заплатой...

Что делают сначала: обои или натяжной потолок

Когда встает вопрос: "Что делать сначала: натяжной потолок или обои?", ответ нужно знать...

Как залить воду в отопление: инструкция для закрытой и открытой систем

Как правило, первую заправку системы отопления проводят те специалисты, которые ее устанавливали. Однако на этом пути ...
