Монтаж парапетного газового котла своими руками

Выбор места для установки котла парапетного типа

Парапетные котлы можно устанавливать только в нежилых и нежилых помещениях, то есть их нельзя устанавливать в жилых комнатах или офисах, но можно размещать в кухнях, холлах, коридорах и других подсобных помещениях. Газовые котлы этого типа не требуют постоянного присмотра.

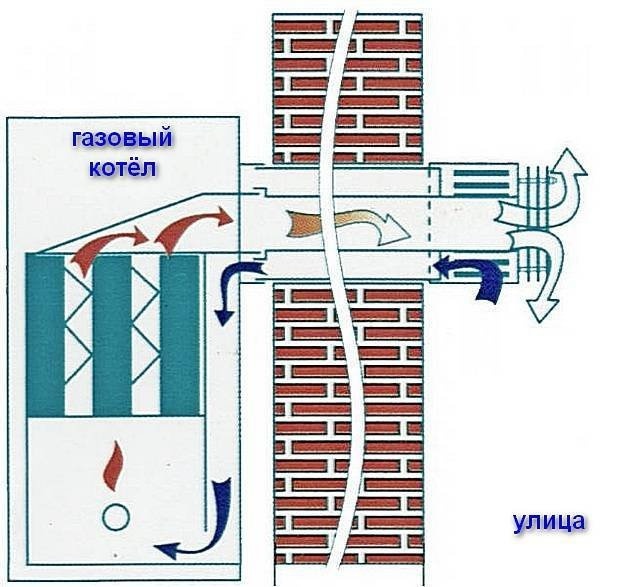

Парапетные газовые котлы можно устанавливать только на внешней стене здания, чтобы рядом с местом установки не было горючих элементов. Если в стене есть горючие элементы, расстояние между трубой и этими элементами должно быть не менее 20 см, а сами элементы должны быть защищены огнеупорным материалом со стороны трубы и газового котла. На самом фасаде не должно быть горючих элементов ближе 30 см от трубы. Если такие элементы есть, их необходимо удалить или защитить огнеупорным материалом.

Труба не должна выходить на лоджию, балкон, навес или даже на крыльцо или аркаду. Если котел установлен на небольшой высоте по отношению к земле, необходимо позаботиться о том, чтобы дымовые газы не мешали прохожим и не выбрасывались в окно соседей.

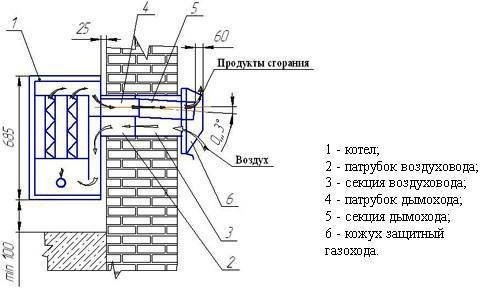

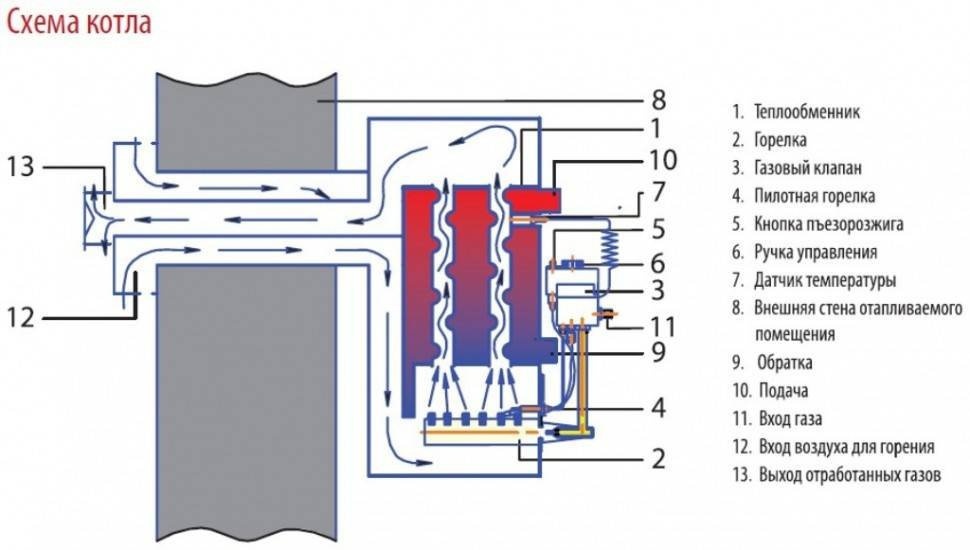

Рисунок 3: Схема расположения парапетных котлов.

Для котлов мощностью до 7 кВт допускается установка дымохода на расстоянии 25 см от окна в любом направлении и 50 см в сторону, если мощность котла выше. Если котел расположен на первом этаже, высота трубы должна быть не менее 0,5 м над землей, если в этом месте нет прохода, но если проход есть, а мощность котла превышает 7 кВт, высота трубы должна быть не менее 2,2 м. Кроме того, труба не должна выступать под воздухозаборником ближе чем на 2,5 м или вблизи него не менее чем на 0,6 м для котлов мощностью 7 кВт и не ближе чем на 1,5 м, если мощность котла превышает 7 кВт. Под балконами и другими элементами, выступающими более чем на 0,4 м, труба парапетного котла может быть размещена не ближе 2 м (если мощность котла превышает 7 кВт - 3 м), под карнизами и другими элементами, выступающими более чем на 0,4 м - не ближе 0,3 м (если мощность котла превышает 7 кВт - 1,5 м).

Поскольку концентрический дымоход требует периодического осмотра и обслуживания, место расположения газового котла должно быть выбрано таким образом, чтобы был возможен доступ к дымоходу.

Рядом с газовым котлом не следует размещать легковоспламеняющиеся элементы интерьера (шторы, занавески). Мебель и электроприборы не должны устанавливаться ближе 30 см от котла.

Контрольное оборудование самого газового котла, а также контрольная и запорная арматура трубопроводов, подключенных к котлу, должны быть доступны для осмотра и контроля.

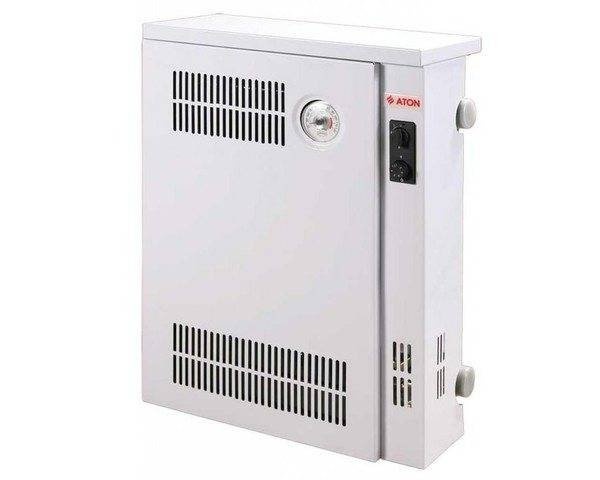

Какие бывают виды парапетных котлов

Простота установки и управления, универсальность в сочетании с достаточно низкой стоимостью сделали эти модели котлов достаточно популярными среди населения.

Типы котлов по различным показателям и критериям:

1. Газовые парапетные котлы бывают одноконтурными и двухконтурными. Первые имеют один контур, только на обогрев. Второй - два контура: для отопления и нагрева воды.

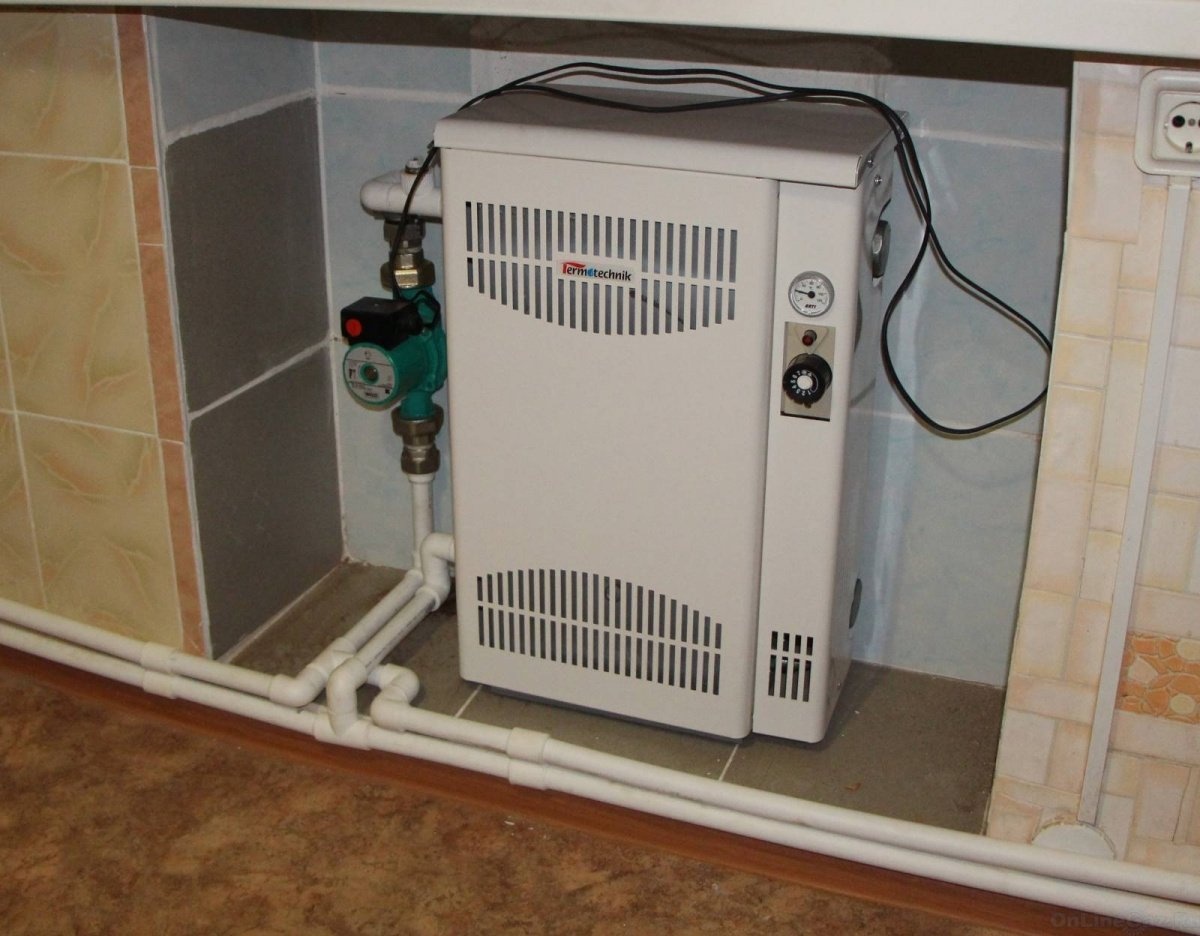

2. Место их установки: газовые парапетные котлы для отопления бывают напольными, настенными. Пол можно разместить под окном, на кухне или в любом другом удобном месте нестабильной квартиры.
3. Они разделяют устройство на вывод патрубков для подключения к теплоносителям: левая сторона, правая сторона.
4. Широкий диапазон производительности. В зависимости от обогреваемой площади можно выбрать устройства мощностью от 7 до 60 Вт. Сделайте расчет (в среднем): 1 ватт на 10-15 кв. м. Разница обусловлена теплопотерями через стены и окна и климатическими условиями в регионе. Чем больше теплопотери, тем больше требуемая мощность котла. Например, если вы хотите установить настенный газовый котел, лучше обратиться к специалисту, который произведет расчеты. Также важно как можно лучше утеплить стены и заменить обычные окна на энергоэффективные.

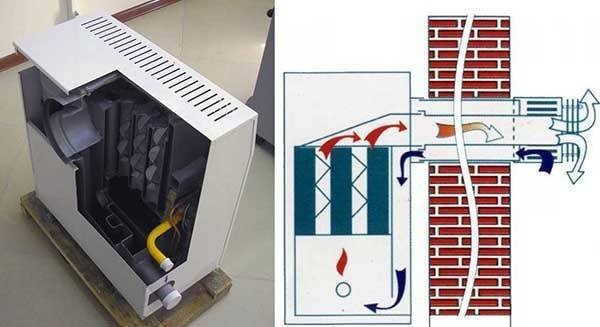

5. Существуют различные варианты отвода дымовых газов. В частных домах можно использовать обычные дымоходы с хорошей тягой. Однако сначала необходимо решить, что предпочтительнее - парапетный или дымоходный котел. В квартирах, с другой стороны, возможен только концентрический дымоход.
6. Верхние горелки в котлах бывают разных типов (одноступенчатые, двухступенчатые, модулирующие).
7. Они различаются по источнику тепла. Нагрев происходит непосредственно от котла, через конвекционные отверстия. В большинстве случаев оборудование подключается к устройству радиаторного типа. Это может быть труба, проходящая по периметру дома.
8. Автономность от снабжения играет важную роль, особенно для сельских домов. Лучше, если котел будет освещаться от аккумулятора. В этом случае подача тепла не будет зависеть от отключения электроэнергии.

Модели имеют различные конфигурации с контроллерами, такие как:

• Термостат регулирует температуру воды и отключает систему, если t поднимается до критического уровня;
• Погружной контроллер.
• Датчик пламени, автоматически отключает газ, если пламя гаснет;
• Система блокировки активируется в случае критического падения давления или отключения газа;

Эти различные параметры позволяют выбрать оптимальную модель для обогрева помещений.

Этапы переноса газового котла

Перемещение газового оборудования состоит из двух основных этапов: демонтаж котла со старого места и его установка на новом месте.

Чтобы минимизировать временной разрыв между этими мероприятиями, новое помещение следует заранее подготовить к установке газового котла:

• подготовить место установки: повесить на стену кожух из огнеупорного материала (металла) для навесного блока, положить на пол огнеупорное основание или сформировать бетонную стяжку - для напольного аналога;
• Уберите из помещения все легковоспламеняющиеся предметы.
• Подключите водопроводные и газовые трубы к новому месту;
• Проделайте отверстие в полу или стене для дымохода;
• Установите электрическую розетку рядом с будущим прибором, если она отсутствует;

Также убедитесь, что объем помещения соответствует мощности газового котла. Он не должен быть меньше 7,5 м³ - это минимальный объем помещения, в котором может быть установлен газовый прибор. Высота потолка должна составлять 2 м и более.

Демонтаж газового котла

Демонтаж газового котла выполняется в следующие этапы:

1. Газовая труба отрезана.
2. Промойте всю систему отопления.
3. Отключите котел от розетки, отсоедините дымоход, водопроводные и канализационные трубы от прибора.
4. Снимите прибор с крепежных кронштейнов.

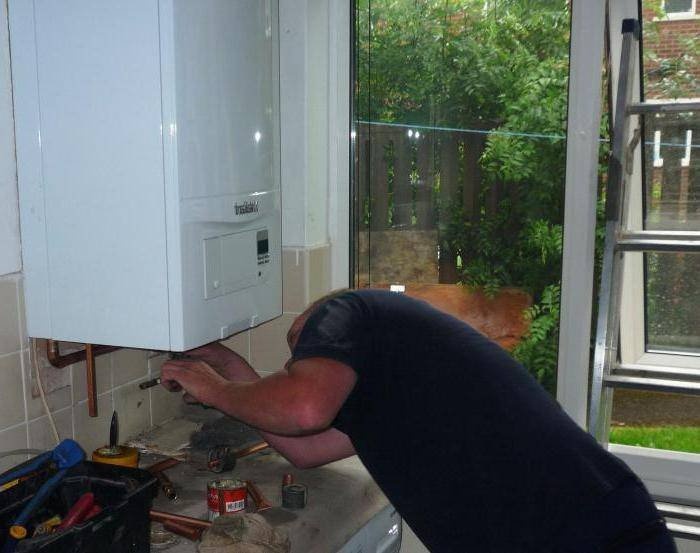

Монтаж агрегата

Основные этапы установки газового котла следующие:

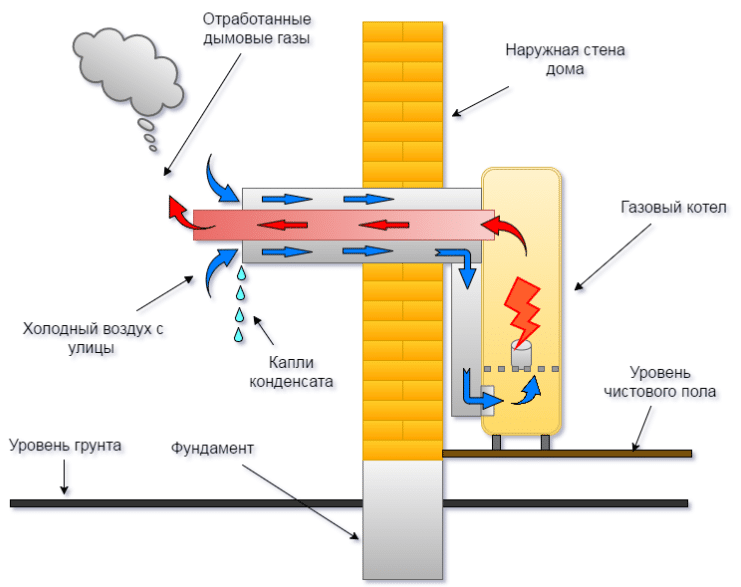

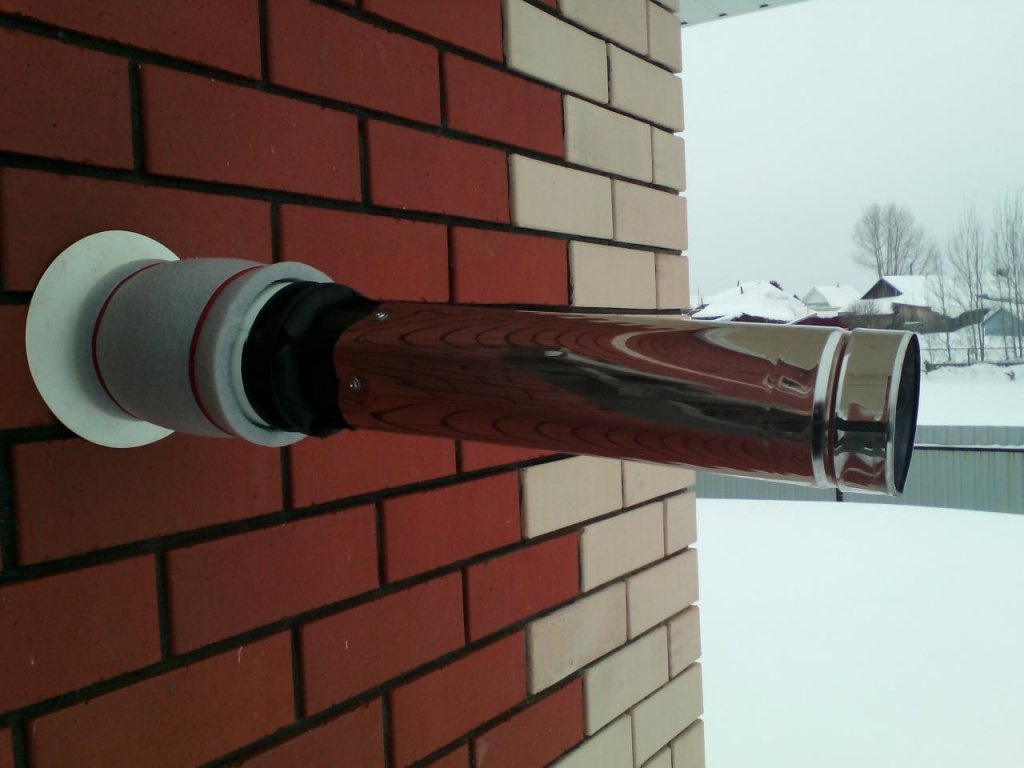

1. Подготовка дымохода: Установите дымоход в отверстие с небольшим уклоном в сторону улицы для отвода конденсата. Концентрическая труба вставляется в отверстие и фиксируется клиньями, затем пустота заполняется цементом или монтажной пеной.

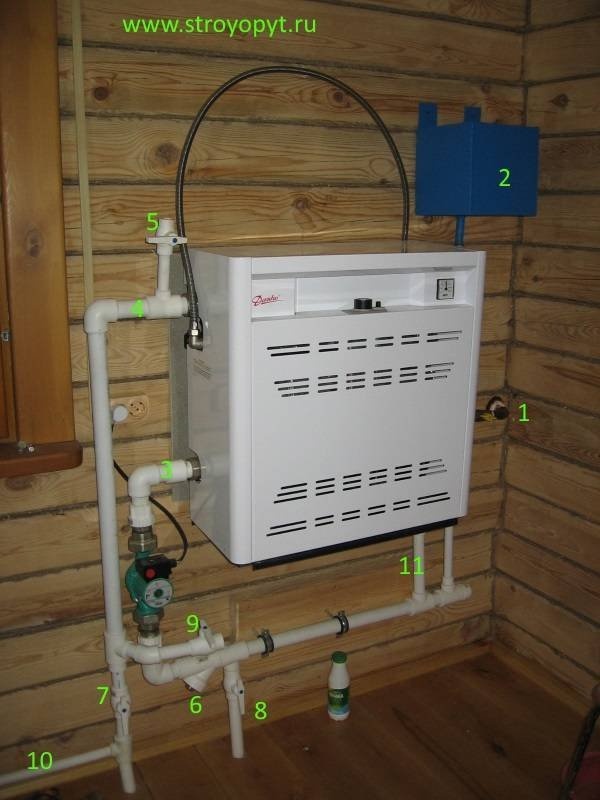

2. Используя шаблон задней стенки настенного газового котла, отметьте на стене места для кронштейнов и закрепите их.

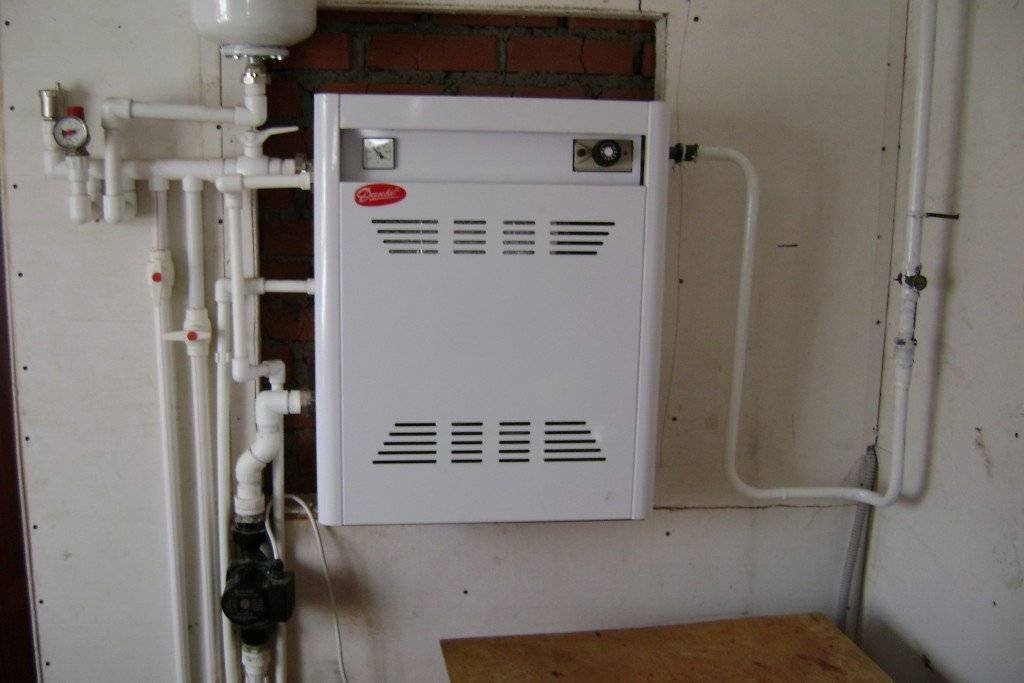

3. Настенные модели подвешиваются на кронштейнах, а напольные модели размещаются плашмя на огнеупорном основании.
4. Подсоедините котел к дымоходу с помощью специального колена.
5. Подключите систему отопления и водоснабжения к контуру прибора. Если это двухконтурная модель, подключается также бытовая горячая вода.
6. Смонтируйте газовую трубу - предпочтительно металлический гибкий шланг, но его должен подключить представитель газовой службы.
7. Включите прибор в розетку и подключите к заземлению.
8. Вы можете сами проверить герметичность системы.
9. Пригласите специалиста для проведения первого запуска газового котла.

Перед переносом отопительного прибора стоит подумать о том, насколько это рентабельно, ведь это недешевое удовольствие. Например, перенос газового котла на лоджию имеет смысл только в том случае, если это помещение утеплено и будет отапливаться как часть жилой площади.

Вы можете обновить свой дом по своему вкусу, перевезти мебель и бытовую технику. Однако демонтаж газового котла в отдельно стоящем доме может вызвать проблемы с газовой установкой. К этому добавляются споры с местными властями города/муниципалитета/района.

Согласитесь, что лучше все уладить официально, чем потом идти в суд, платить штрафы и менять все обратно. Но как сделать так, чтобы передача произошла правильно, с наименьшими потерями времени и нервов?

Мы расскажем вам об этой сложной процедуре. Мы рассмотрим, можно ли вообще переносить газовые приборы в квартире за городом и в квартире в городе. Мы сообщим вам, где и с кем согласовать конвертацию и какие документы необходимо собрать.

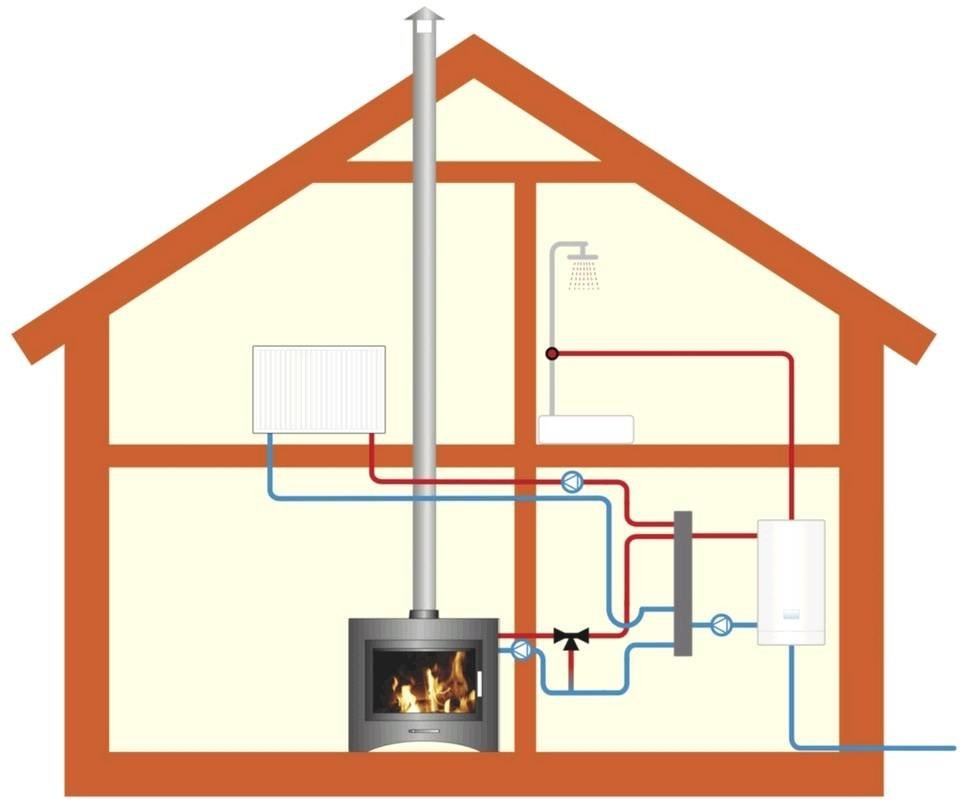

Типы котлов для отопления частного дома

Принцип работы бойлера всегда один и тот же - нагрев охлаждающей среды, чаще всего обычной водопроводной воды, в лучшем случае пропущенной через систему фильтрации. Для отопления можно использовать различные виды топлива. В зависимости от этого различают:

1. Газовые котлы. Стабильные лидеры в области отопительного оборудования. Причина популярности - низкая (по сравнению с другими энергоносителями) цена в России. Кстати, в Европе и других странах, где природный газ закупается на государственном уровне, такие котлы гораздо менее популярны. Плюсы - стабильность работы, цена, особенности - необходимо оборудовать газоход для получения разрешений на врезку в линию газоснабжения. Несмотря на высокую первоначальную стоимость, газовые котлы являются одними из самых быстро окупаемых.

   Газовый котел

2. Твердотопливные котлы. Для сжигания в этих устройствах может использоваться широкий спектр материалов: от угля и древесины до специальных гранул, называемых пеллетами. Из плюсов - полная автономия как от газа, так и от электричества. Твердотопливный котел может использоваться в любых условиях при наличии гравитационной циркуляции теплоносителя в системе. Недостатками являются повышенный риск возгорания при загрузке топлива, особые требования к помещению и наличие дымохода для сжигания топлива. В отличие от газа, который подается автоматически, твердотопливный котел требует периодической дозаправки. Установка тепловых аккумуляторов и систем автоматической подачи решает эту проблему, но лишь частично.

   Твердотопливные котлы

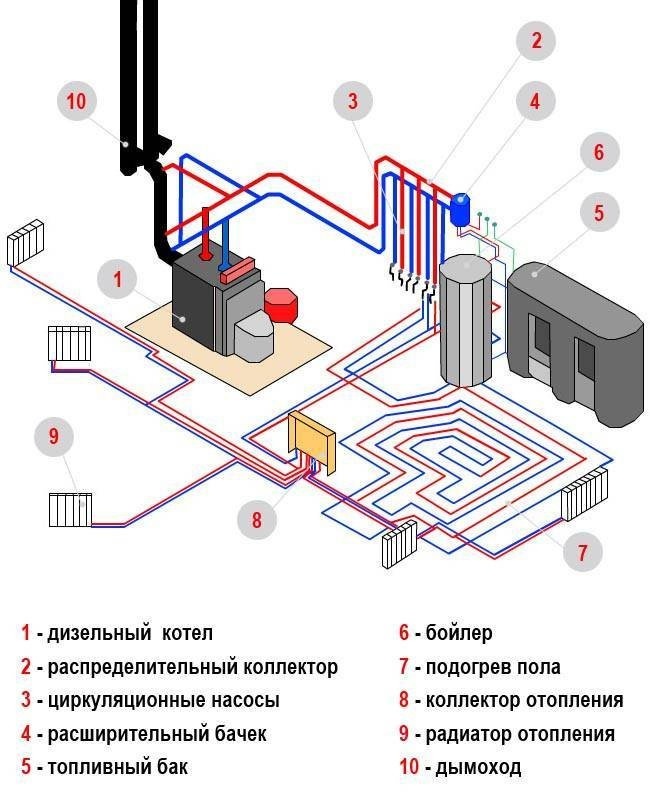

3. Жидкотопливные котлы. В качестве топлива в этих приборах используется жидкое топливо, обычно дизельное. Он используется потому, что опасность воспламенения меньше, чем при использовании бензина. После подачи смеси дизельного топлива и воздуха через форсунку она сгорает в камере сгорания, на внешней стороне которой находится теплообменник с циркуляцией воды. Преимущества - высокая эффективность и возможность длительной автоматической работы. Недостатки - необходимость оснащения резервуарами для хранения топлива, повышенные требования к расположению агрегатов и систем отвода дымовых газов.

4. Электрические котлы. Они имеют множество преимуществ с точки зрения установки и компоновки. Электрические агрегаты не требуют отдельного помещения и дымохода, поскольку в них ничего не сжигается. Среди котлов они являются самыми экологически чистыми. Они имеют высокую степень автоматизации благодаря электрическому управлению, а отсутствие трубопроводов энергоснабжения значительно упрощает конструкцию, исключая форсунки, горелки, топки и подобные компоненты котлов, работающих на топливе. У них всего два недостатка, но важных: высокая стоимость электроэнергии для оплаты коммунальных услуг и уязвимость системы отопления в случае отключения электроэнергии. Если в доме нет "света", электрокотел перестает работать.

Несмотря на различия в топливе, все котлы, вырабатывающие тепло путем сжигания чего-либо, имеют много общего, включая принципы установки. Мощность можно определить и без учета типа котла.

Таблица 1: Мощность котла, необходимая для отопления дома в зависимости от площади

Особенности выбора и установки труб

При монтаже системы отопления своими руками необходимо сначала выбрать подходящие трубы.

В большинстве случаев для изготовления такой продукции используются следующие материалы

• Нержавеющая сталь.
• Металлопластик.
• Сталь.
• Полиэтилен.
• Полипропилен.
• Медь.

Использование изделий из обычного черного металла в отопительных установках в настоящее время практикуется редко из-за их значительной подверженности ржавлению и засорению внутренних каналов. Самостоятельная установка таких изделий представляет значительные трудности: она под силу только хорошему сварщику, способному обеспечить качественное соединение. Однако это не останавливает некоторых домовладельцев, которые используют для отопления обычные стальные трубы.

Трубы из меди и нержавеющей стали - более надежный вариант, хотя в этом случае придется потратить много денег на обустройство системы. Этот вид продукции надежен, долговечен и устойчив к высокому давлению и температуре. В целом, если у вас есть деньги, лучше использовать медь или нержавеющую сталь. Для соединения медных труб используется пайка, а для труб из нержавеющей стали - разъемные и пресс-фитинги. Последний вариант особенно удобен для скрытой проводки. Рекомендуется использовать только металлические трубы для связывания котлов между собой и организации проводки в котельной.

Для отопления дешевле использовать полипропиленовые трубы. Из всех типов труб ППС лучше всего выбирать изделия с алюминиевой или стекловолоконной арматурой. Для установки системы отопления такого типа потребуется немало усилий, хотя стоимость расходных материалов очень дешевая. По декоративным свойствам пропилен уступает другим пластмассам.

Трубы и фитинги PPP соединяются пайкой, качество которой трудно проверить. Если не соблюдается правильная температура пайки, неизбежно возникнут проблемы с утечками или наложением полимера внутри трубы. Такие ошибки практически невозможно заметить при сборке, они становятся очевидными во время эксплуатации.

При самостоятельном монтаже системы отопления лучше всего использовать металлические трубы из пластика или полиэтилена, которые несколько дороже полипропиленовых труб. Особая легкость выполнения соединений позволяет справиться с этой задачей даже новичкам. Этот тип соединения хорошо подходит для скрытой укладки в стяжку или стены: самое главное - использовать в качестве соединительных элементов пресс-фитинги, а не фальцевые.

Металлические и полиэтиленовые трубы можно прокладывать открыто или маскировать декоративными экранами. Они также могут использоваться в системах напольного отопления. Материал PEX имеет тенденцию возвращаться в исходное положение, что придает трубе определенную волнистость. Полиэтилен PE-RT и металлопластик не знают таких недостатков: их можно смело гнуть в любом направлении.
