Монтаж и подключение радиаторов отопления своими руками

Установка или ремонт системы отопления включает в себя монтаж или замену радиаторов. Хорошая новость заключается в том, что при желании вы можете сделать это самостоятельно, без помощи специалистов. Как следует устанавливать радиаторы, где и как их размещать, что необходимо для проведения работ - все это есть в статье.

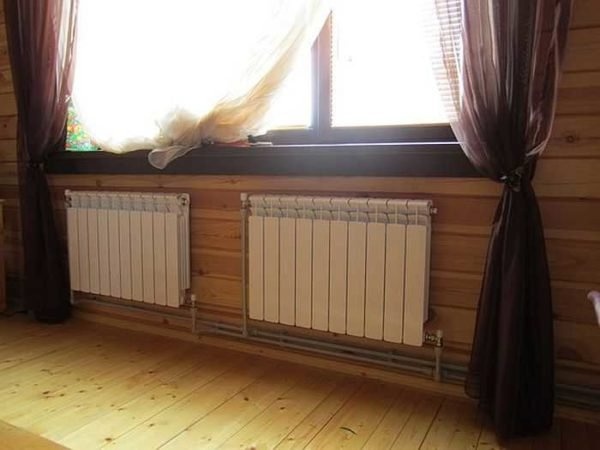

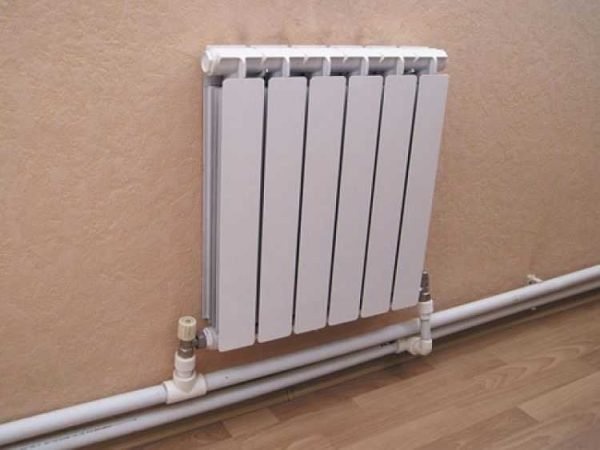

Можно самостоятельно установить радиаторы отопления

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует оборудования и расходных материалов. Набор необходимых материалов практически одинаков, но для чугунных смесителей, например, заглушки имеют большие размеры, а клапан Маевского не ставят, а где-нибудь в самой высокой точке системы размещают автоматический воздухоотводчик. Установка алюминиевых и биметаллических радиаторов абсолютно одинакова.

Стальные панельные радиаторы также имеют некоторые отличия, но только в плане подвеса - они поставляются с кронштейнами, а на задней панели специальные литые металлические стержни, с помощью которых отопительный прибор цепляется за крючки кронштейна.

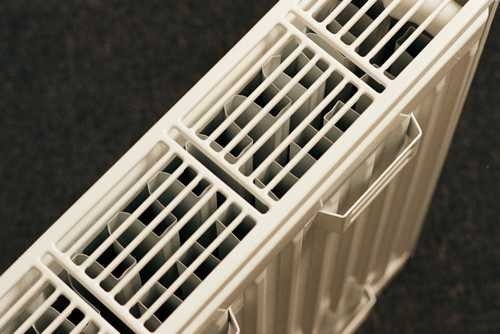

Это крючки, которые используются для крепления кронштейнов.

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для выпуска воздуха, который может скапливаться в радиаторе. Он размещается на свободном верхнем выходе (коллекторе). Она обязательна на каждом радиаторе при установке алюминиевых или биметаллических радиаторов. Размер этого устройства намного меньше диаметра коллектора, поэтому вам понадобится еще один переходник, но краны Маевского обычно поставляются с переходниками, вам просто нужно знать диаметр коллектора (присоединительные размеры).

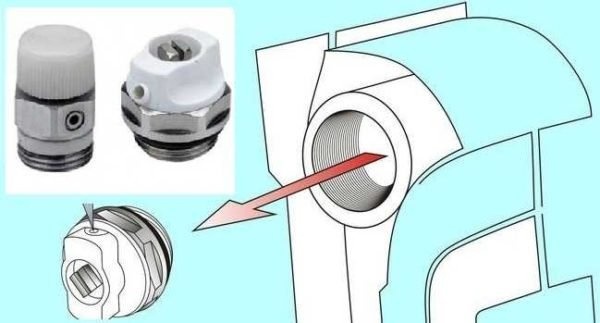

Ручной водяной клапан и как его установить

Помимо клапана Маевского, существуют также автоматические клапаны выпуска воздуха. Их тоже можно размещать на радиаторах, но они несколько больше по размеру и почему-то выпускаются только в латунном или никелированном корпусе. Не из белой эмали. В целом, это не очень привлекательный образ, и, хотя они кровоточат автоматически, их редко используют.

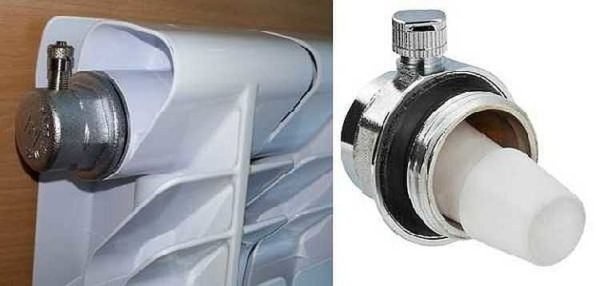

Вот как выглядит компактный автоматический воздухоотводчик (есть также модели с большими размерами)

Заглушка

Боковой нагреватель имеет четыре выхода. Два из них заняты подающей и обратной трубой, а третий оснащен клапаном Маевского. Четвертая розетка закрыта заглушкой. Как и большинство современных радиаторов, он в основном покрыт эмалью белого цвета и не портит внешний вид.

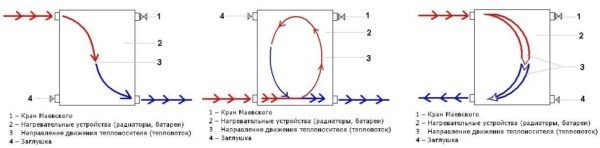

Где подсоединить колпачок и ручной водяной клапан - для разных способов подключения

Запорная арматура

Вам все равно понадобятся два шаровых крана или регулируемый запорный клапан. Они устанавливаются на каждый радиатор со стороны входа и выхода. Если на радиаторах установлены стандартные шаровые краны, нужно иметь возможность отключить их и снять радиатор при необходимости (например, в случае срочного ремонта или замены во время отопительного сезона). В этом случае, даже если что-то случится с радиатором, вы отключите его, а остальная система будет работать. Преимуществом данного решения является низкая цена шаровых кранов, недостатком - отсутствие возможности регулировки тепловой мощности.

Краны на радиаторах

Почти те же задачи, но с возможностью изменения интенсивности потока теплоносителя, выполняют запорно-регулирующие клапаны. Они дороже, но и позволяют регулировать мощность нагрева (уменьшать), и выглядят лучше, имеют простой и угловатый дизайн, так что сама планка более точная.

При желании можно разместить термостат за шаровым краном на подаче теплоносителя. Это относительно небольшое устройство, позволяющее изменять теплоотдачу радиатора. Если радиатор плохо греет, не ставьте их - они только ухудшат ситуацию, так как могут только уменьшить поток. Существуют различные терморегуляторы для радиатора - автоматические электронные, но чаще используются самые простые - механические.

Сопутствующие материалы и инструменты

Еще одна вещь, необходимая для развешивания на стенах, - это крючки или кронштейны. Их количество зависит от размера батареи:

• на каждые следующие 50 см или 5-6 секций добавляйте по одному соединителю сверху и снизу.
• Если имеется не более 8 секций или длина радиатора менее 1,2 м, достаточно двух точек крепления сверху и одной снизу;

Вам также понадобится льняная лента или подкладка и санитарная паста для герметизации стыков. Вам также понадобится дрель с насадками, спиртовой уровень (желательно спиртовой, но подойдет и простой пузырьковый), несколько колышков. Вам также понадобится оборудование для соединения труб и фитингов, но это зависит от типа труб. Вот и все.

Где и как разместить

Традиционно радиаторы отопления устанавливаются под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холодный от окна. Ширина радиатора должна составлять не менее 70-75% от ширины окна, чтобы предотвратить запотевание окна. Он должен быть установлен

• 2-5 см от задней стенки до стены.

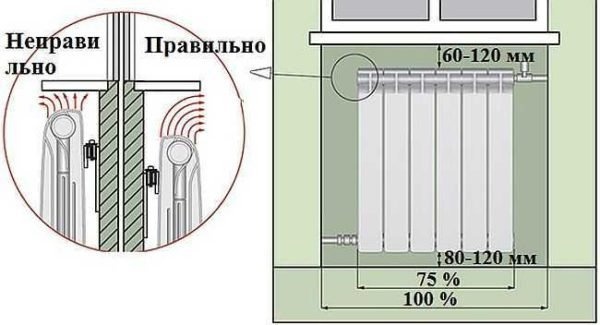

  Расстояния от радиатора до окна
• до подоконника - 10-12 см;
• в середине оконного проема, допустимое отклонение: 2 см;
• Расстояние от радиатора до пола - 8-12 см;

Это все рекомендации, соблюдение которых обеспечивает правильную циркуляцию теплого воздуха в помещении и эффективное отопление.

Как выбрать полипропиленовые трубы читайте здесь.

Как правильно установить

Теперь о том, как установить радиатор. Очень желательно, чтобы стена за радиатором была ровной - это облегчает работу. Отметьте центр отверстия на стене, проведите линию на 10-12 см ниже линии подоконника. Это линия, по которой выравнивается верхний край радиатора. Кронштейны должны быть установлены таким образом, чтобы их верхний край совпадал с проведенной линией, т.е. был горизонтальным. Такая схема подходит для систем отопления с принудительной циркуляцией (с насосом) или для квартир. В случае установок с естественной циркуляцией необходимо сделать небольшой уклон в 1-1,5% по ходу теплоносителя. Не делайте больше - будет застой.

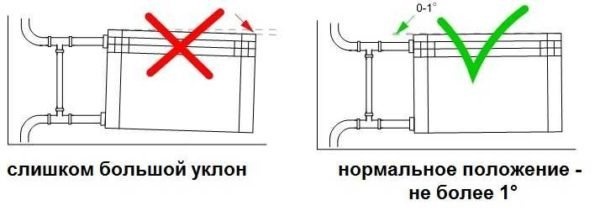

Правильная установка радиаторов отопления

Крепление к стене

Это следует учитывать при установке настенных крючков или кронштейнов для радиаторов. Для установки кронштейнов необходимо просверлить в стене отверстие соответствующего диаметра, вставить в него пластиковый дюбель и прикрутить кронштейн к стене. Расстояние от стены до радиатора можно легко регулировать, завинчивая и отвинчивая корпус крюка.

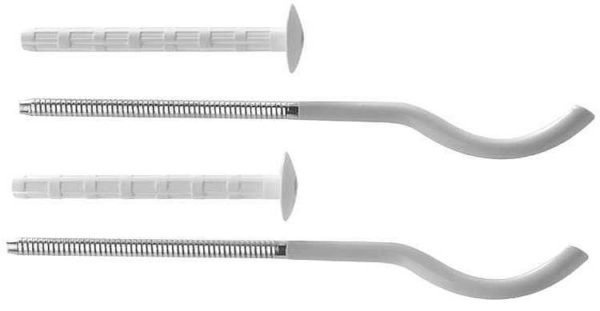

Крючки для чугунных радиаторов толще. Это крепежные элементы для алюминиевых и биметаллических радиаторов.

При установке радиаторных крюков помните, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации положения радиатора относительно стены и должен быть установлен на 1-1,5 см ниже нижнего коллектора. В противном случае монтаж радиатора будет просто невозможен.

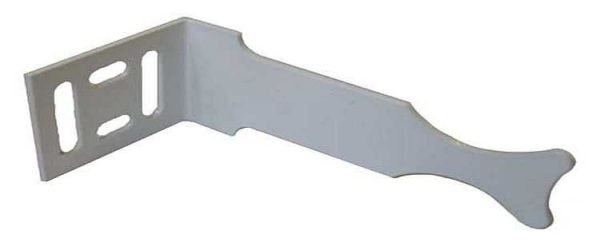

Один тип кронштейна

При установке кронштейнов необходимо закрепить их на стене в том месте, где они будут установлены. Для этого сначала прижмите радиатор к месту крепления, посмотрите, где "сидит" кронштейн, отметьте это место на стене. Когда смеситель установлен на место, можно приложить кронштейн к стене и отметить расположение креплений на стене. Просверлите отверстия в этих точках, вставьте дюбели и прикрутите кронштейн к стене. После установки всех креплений повесьте на них радиатор.

Крепление к полу

Не все стены могут выдержать даже легкие алюминиевые радиаторы. Если стены выполнены из легкого бетона или гипсокартона, требуется укладка пола. Некоторые типы чугунных и стальных радиаторов поставляются с ножками, но они не всем подходят по внешнему виду и функциональности.

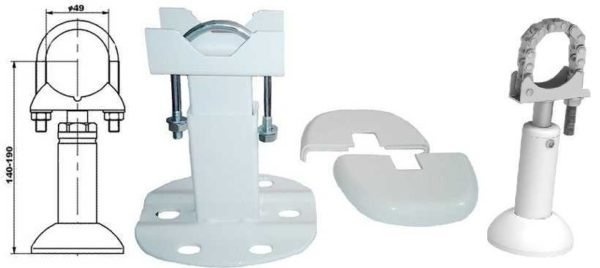

Ножки для алюминиевых и биметаллических напольных радиаторов

Для алюминиевых и биметаллических радиаторов возможен напольный монтаж. Для них существуют специальные кронштейны. Они крепятся к полу, затем устанавливается радиатор, нижний коллектор крепится дугой к установленным ножкам. Существуют ножки этого типа с регулируемой высотой и ножки с фиксированной высотой. Способ крепления к полу стандартный - с помощью гвоздей или штифтов в зависимости от материала.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления заключается в подключении их к системе трубопроводов. Существует три основных способа подключения:

• диагональ.
• односторонний;
• односторонний; - двусторонний;

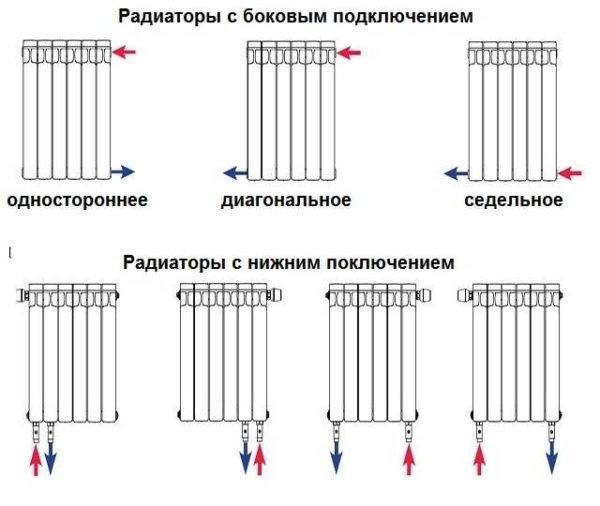

Варианты подключения

При установке радиаторов с нижним подключением выбора нет. Каждый производитель имеет свой способ подключения подачи и обратки, и их рекомендации должны строго соблюдаться, иначе вы не получите тепла. Существует больше вариантов с боковым подключением (подробнее о них можно прочитать здесь).

Обвязка при одностороннем подключении

В квартирах чаще всего используется одностороннее подключение. Он может быть двухтрубным или однотрубным (наиболее распространенный вариант). В квартирах все еще используются металлические трубы, поэтому рассмотрите возможность обвязки радиатора стальными трубами с соединительными элементами. Помимо труб соответствующего диаметра, вам понадобятся два шаровых крана, два тройника и два колена - элементы с наружной резьбой на обоих концах.

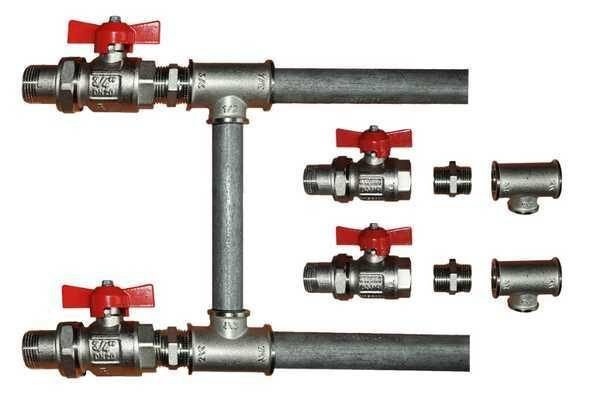

Боковое подключение с байпасом (однотрубная система)

Он подключен, как показано на рисунке. Байпас обязателен в однотрубной системе - он позволяет отсоединить охладитель без остановки или слива воды из системы. Нельзя ставить кран на байпасе - вы перекроете поток теплоносителя по стояку, что вряд ли понравится соседям и, скорее всего, вас оштрафуют.

Все резьбовые соединения должны быть уплотнены фум-лентой или льняной прокладкой, а сверху герметизирующей пастой. При вкручивании клапана в коллектор радиатора не требуется большого количества обмоточного компаунда. Слишком большое его количество может вызвать микротрещины и последующее разрушение. Это относится практически ко всем типам радиаторов, кроме чугунных. Для всех остальных, пожалуйста, не будьте фанатичными в этом вопросе.

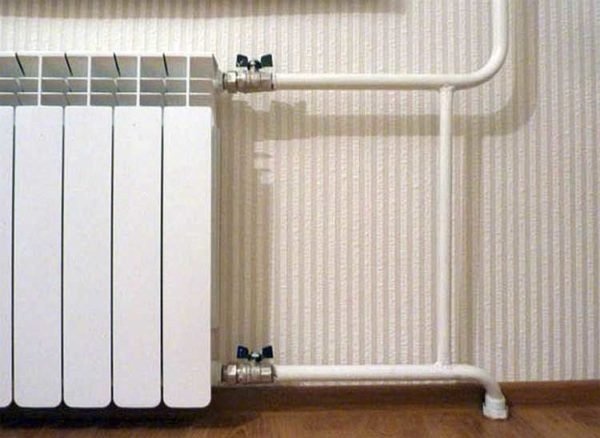

Возможность сварки

Если у вас есть навыки/способность к сварке, вы можете сварить байпас. Вот как обычно выглядят трубопроводы радиаторов в квартирах.

При двухтрубной системе байпас не нужен. Подача подключается к верхнему вводу, возврат - к нижнему, и, конечно, необходимы краны.

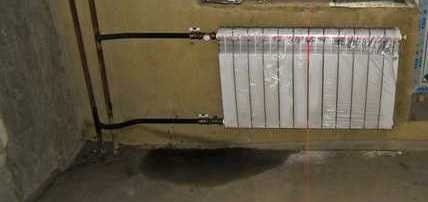

Односторонний трубопровод в двухтрубной системе

Этот тип соединения очень редко используется при нижней разводке (трубы укладываются на пол) - он не удобен и не привлекателен, в этом случае гораздо лучше использовать диагональное соединение.

Обвязка при диагональном подключении

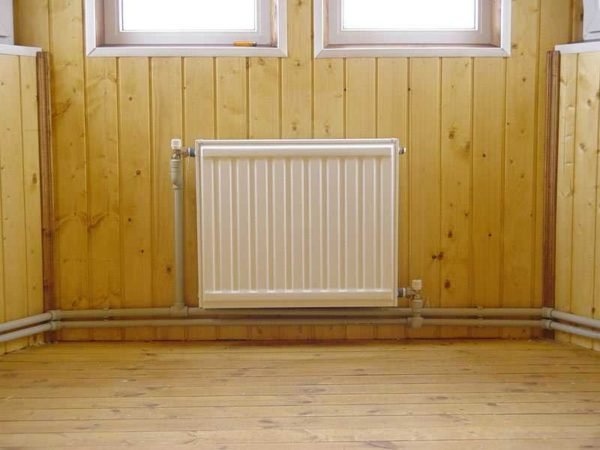

Установка радиаторов с диагональным подключением - лучшее решение с точки зрения тепловой эффективности. Тепловая мощность в этом случае самая высокая. Этот тип соединения легко реализовать в системе с углублением (см. фото) - подача с одной стороны находится вверху, возврат с другой стороны - внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не очень хорошо, но люди принимают ее из-за более высокой эффективности.

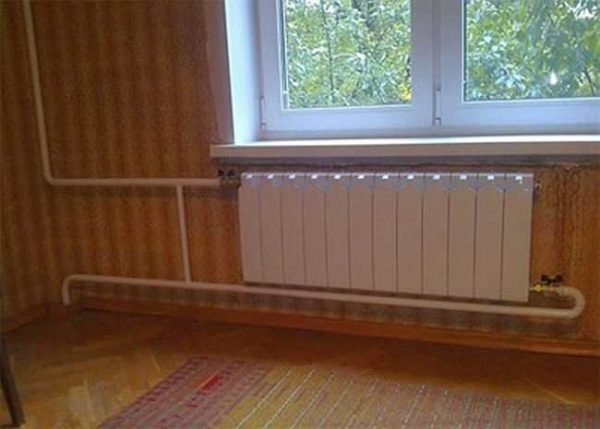

Верхнее отопление водоснабжение

Обратите внимание, что для однотрубной системы снова требуется байпас.

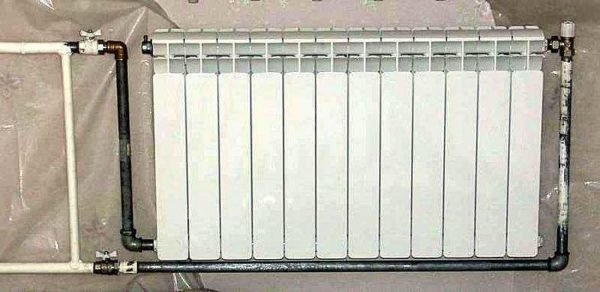

Нижнее соединение

Обвязка при седельном подключении

Установка радиаторов таким способом наиболее удобна и незаметна, если трубы проложены ниже или заподлицо.

Существует два варианта с байпасом и без него при выполнении однотрубного соединения от стены до дна. Без байпаса краны устанавливаются в любом случае; при необходимости радиатор можно снять и установить между кранами временную перемычку - отрезок трубы необходимой длины с резьбой на концах.

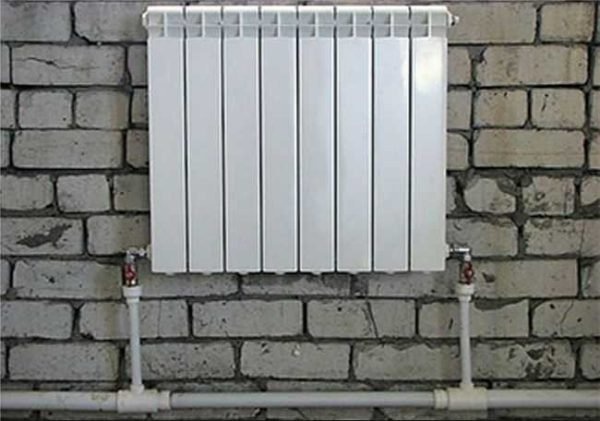

Разъемное соединение в однотрубной системе

При вертикальной разводке (стояки в многоэтажных домах) этот тип подключения используется нечасто - слишком велики теплопотери (12-15%).
