Часто владельцы загородных домов посещают свои владения не только летом, но и зимой. Поэтому необходимо установить какой-либо источник тепла в помещении. Небольшой камин - идеальное решение. Он не только обогреет помещение, но и украсит интерьер коттеджа. Такие конструкции настолько просты, что с сооружением устройства справится даже непрофессионал.

Особенности строительства маленьких дачных каминов

При выборе оптимального размера конструкции необходимо учитывать площадь помещения, пожелания самого владельца и, конечно, руководствоваться общими требованиями пожарной безопасности.
Существует установленный стандарт для обеспечения надлежащего использования и максимальной эффективности работы.

Давайте более подробно остановимся на каждом из компонентов устройства и их технических характеристиках.

Топка

Стандартный размер отверстия очага в кладочном мини-камине составляет 50 x 40 см. Конечно, вы можете выбирать параметры по своему желанию, но все же не выходите за установленные рамки.





Топливник

Глубина очага должна составлять 30 см и более, что необходимо для безопасного функционирования камеры. В этом случае некоторые опытные мастера используют небольшую хитрость: они делают выступ верхней перемычки бруса в камере сгорания на 5-6 см относительно вертикальной оси. В этом случае глубина камеры сгорания составляет менее 30 см.

Стенки и теплоотдача

Небольшой камин имеет два радиатора на боковых стенках. Они увеличивают теплоотдачу. Когда в камине горят дрова, холодный воздух из помещения поступает в воздуховоды на уровнях 2-3, где нагревается и возвращается в помещение через отверстия в рядах 13-14.

Самостоятельное строительство мини-камина для дачи

Конструкция этого отопительного устройства для загородного дома отличается простотой. Единственный сложный процесс - это перекрытие очага. При кладке каминного зуба допускаются некоторые неровности, поскольку он облицован листовым металлом, так что любые неточности будут скрыты.

Дровяной мини-камин подходит для использования осенью и зимой, но справиться с холодной зимней погодой для него будет непросто. Однако в теплые месяцы он обогреет комнату площадью 16-20 м². Одним из явных преимуществ мини-камина является его низкая стоимость: покупка всех необходимых компонентов обойдется примерно в 5-8 тысяч рублей.

Одним из наиболее подходящих материалов для строительства камина является высококачественный красный кирпич. Работа начинается с укладки десяти рядов задней стенки. В следующих двух уровнях необходимо сделать перехлест в 1/4 кирпича. При кладке боковых стен необходимо обеспечить угол в 25 градусов, оставляя каналы вертикальными. В третьем ряду следует сделать отверстия, чтобы через них проходил холодный воздух. Это способствует дальнейшему нагреву помещения.

На задней стенке камина в рядах 11-12 сделаны выступы, образующие зуб дымохода. Здесь также установлены четыре металлических штыря, которые будут поддерживать наклонный экран из нержавеющей стали. Задняя стенка может быть выполнена из непропитанного кирпича.

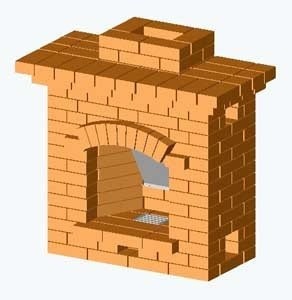

Размеры камина в основании, без дымохода, составляют 1020x510 мм, а высота - 1120 мм. На задней стенке установлена дверца для прочистки, позволяющая очищать каминную топку от золы и сажи.

Дизайн этого мини-камина для загородного дома несколько отличается от оригинала, который был предложен в первоисточнике. В нашем случае арка, перекрывающая топливную камеру, выполнена из 9 кирпичей, а не из 7, как было заявлено изначально. В представленном проекте зазоры между кирпичами арки были уменьшены. Средний кирпич имеет неравномерные размеры и довольно узкий.

Читайте также: Каминная плита с циркуляцией воды

Скачать проект

Здесь вы можете скачать дизайн маленького камина в формате PDF и DOC.

Вопросы и ответы

Вопрос: могу ли я совместить такую плиту с L-образной плитой 51x140 см?
Ответ: Мы рекомендуем установить элементы рядом или рядом друг с другом и сделать дымоход с двумя отдельными воздуховодами. Тогда плита и камин не будут мешать друг другу.

В: Почему в этом проекте нет огнеупорного кирпича? Или для строительства очага используется обычная древесина?
О: Это дачный камин, поэтому он не предназначен для постоянного использования. Поэтому вся конструкция выполнена из кирпича. Поэтому, если вы будете нагревать его раз в неделю, вреда не будет.





В: Можно ли улучшить камин, например, увеличить размер конструкции и очага, установить дверцу со стеклом для безопасности, чтобы можно было выйти из комнаты, когда горит пламя, увеличить количество отверстий для воздуховодов и тем самым повысить эффективность? Возможно, такая конструкция существует, но я с ней не сталкивался.
О: Лучше обратить внимание на высокотемпературные плиты. Они сохраняют тепло и создают уютную атмосферу.

В: У меня есть проект застекленной садовой беседки площадью около 15 м². Он предназначен для круглогодичного и частого использования в качестве источника тепла и уюта. Пожалуйста, проконсультируйте меня по следующим вопросам:

1. Можно ли изготовить топливную камеру из огнеупорного кирпича? Если да, то каким образом? Меня смущает большое количество заправок. Или такая топка противопоказана для высоких нагрузок?
2. Если в проекте не предусмотрена шамотная сердцевина, есть ли смысл делать весь корпус дымохода (кроме 1-го и 2-го ряда) из шамотного кирпича? Не с экономической точки зрения, а с практической.
3. Существуют ли противопоказания к использованию обогревателя в описанных условиях?

О: Этот камин - один из самых простых, поэтому он представлен в таком виде. Она может быть полностью изготовлена из огнеупорного кирпича, что соответственно повышает ее надежность. Но как он может обогреть беседку, я не могу сказать. Вы должны попробовать все.

В: Можно ли использовать готовую смесь для печей и каминов вместо глины?

О: Вы можете использовать подобную смесь, но советуем вам внимательно ознакомиться с ее назначением, которое указано на упаковке.

В: Можно ли установить дымоход в стене такого мини-камина? Если да, то как это можно сделать? Меня интересует вопрос о клапане: на чертежах не показано, где он должен быть установлен. Кроме того, что делать с дверцей для очистки сзади, если я хочу прикрепить плиту к стене?
О: Самый простой способ - подсоединиться к металлической трубе под углом 45 градусов. Дайте трубочисту пролететь влево или вправо и поместите его в ряд 17 или 18. Сдвиньте дверцу для очистки на переднюю сторону.

В: Подскажите, можно ли совместить дымоход от банной печи с таким мини-камином? Если нет, то какие изменения необходимо внести?
О: Это зависит от размера сечения дымохода сауны. Он должен соответствовать параметрам всего кирпича (минимум 200 мм). Дымоходы должны быть соединены перегородкой - вертикальной перегородкой, разделяющей дымовые трубы отдельных плит. Его высота может достигать одного метра.

В: 1. Я хочу провести дымовую трубу через стену. Где я должен сделать ответвление с металлической трубой и каков минимально допустимый угол?
В: 2. Пожалуйста, сообщите, какие размеры кирпича были использованы в проекте.
О: Вы можете установить трубочист в 17-м ряду и начать монтаж дымохода с 18-го ряда. Угол должен составлять 45 градусов. При больших размерах может потребоваться очистка. Размеры кирпича стандартные - 250x120x65 мм. Конечно, это относится к целым кирпичам.

Читайте также: Простой камин с кирпичами 5 на 2,5

Вопрос: Посоветуйте, как передвинуть камин в ряду 15-16, чтобы дымоход с каминной трубой находились симметрично на камине?
A: В ряду 16 переместите вертикальный канал на полкирпича вправо или влево. Рядом с ним будет место для дополнительного дымохода размером 13x13 см.





В: Можно ли подключить этот дымоход к плите Tiny?
О: Поперечное сечение дымохода на "Крошке" необходимо увеличить. Скорее всего, вам придется поменять местами воздуховоды, чтобы восходящий находился со стороны камина. Это нужно будет опробовать.

В: Можно ли построить этот блок из кирпича 230x120x60 мм?
О: Да, но потребуется установка балок.

В:

1. В ряду 17-18 начинает формироваться кирпичная труба. Возможно ли продлить его дальше от металла (круглое изделие) и вывести под углом 45 градусов к улице? Предполагаемый диаметр трубы - 100 мм.
2. Нужно ли устанавливать задвижку перед металлической трубой или ее можно как-то встроить в нее?
3. Как труба вписывается в кирпичный фундамент?

О:

1. Это допустимо, но поперечное сечение не должно быть меньше поперечного сечения кирпичной трубы. Диаметр 100 мм будет недостаточным.
2. Установите направляющую в удобном месте.
3. Желательно иметь специальный переходник с прямоугольного на круглое сечение. Этот элемент встроен в кирпичную дымовую трубу. К нему подсоединено круглое металлическое изделие.

В: Можно ли заменить арку дымохода прямой аркой с таким же выступом? Если да, то на каком ряду должен располагаться угол?
О: На 11-м ряду и наложите его друг на друга. Убедитесь, что останутся зазоры, чтобы уголок не разрушил кладку при нагревании.

В:

1. Каков рекомендуемый диаметр круглой металлической трубы?
2. Какой высоты он должен быть после 17-го и 18-го ряда при рекомендованном вами диаметре?
3. Так получилось, что размеры огнеупорных кирпичей оказались чуть меньше параметров колосниковой решетки - 120х120 мм. Имеет ли это критическое значение?

О:

1. 200 мм.
2. 4-5 м.
3. Нет, не критично.

В: Допустимо ли использовать обычный металл вместо нержавеющей стали?

О: Да, но во время сгорания должна быть возможность замены.

В: Как я могу приобрести это устройство?
О: Вы не можете купить кирпичный камин. Однако вы можете заказать изготовление плиты у строителя в вашем городе или сделать ее самостоятельно.

В: Сколько стоит построить камин?
О: Обратитесь к строителям плит в вашем регионе, чтобы узнать стоимость. У каждого из них свои цены. Это зависит от опыта мастера и сложности проекта.

В: Можно ли использовать асбестоцементную трубу диаметром 200 мм? Если да, то как правильно соединить квадратную трубу с круглой трубой AC? Или для дымохода можно использовать только металлические изделия?

ОТВЕТ: Трубы переменного тока иногда используются для отопления или приготовления пищи на плитах. Температура дымовых газов в этих приборах не превышает 150 °C. Труба может выдерживать температуру до 300 °C. В камине температура будет намного выше. Поэтому асбестоцементные изделия не должны использоваться здесь. О переходах на круглую трубу спрашивайте у тех, кто продает такую продукцию.
