Металлические печи для бани своими руками

Строительство плиты всегда требует точности и соблюдения всех технологических требований. Особенно это касается строительства для бани, поскольку плита считается самой важной ее деталью.

Основная задача самодельной металлической плиты - нагрев воды и воздуха.
Кухонная плита может быть:

• открыто.
• закрытый;

Несомненно, в закрытой конструкции тепло сохраняется гораздо дольше. Однако достижение нужной температуры в паровой бане требует больше топлива и времени.
Эксперты рекомендуют при нечастых посещениях сауны устанавливать в ней закрытую каменку.

В открытой сауне паровая печь нагревается гораздо быстрее. Однако если на камни вылить воду, они начинают быстро охлаждаться.

Каменка всегда оснащается массивными камнями с закругленными сторонами.

Чем отличается металлическая печь для бани от печи в сауне

Основное различие заключается в температуре подачи пара. В сауне температура может достигать 85 градусов, а иногда она намного выше. Такая температура не допускает высокой влажности. Человек может получить серьезные ожоги.

Поэтому влажность в сауне всегда поддерживается на уровне не выше 5-15%.

В обычной русской парной значение температуры находится в диапазоне 55-65 градусов. Очень редко температура может достигать 70 градусов. Влажность воздуха повышается специально для этой температуры. Влажность воздуха колеблется в пределах 50-60%.

Для решения таких проблем необходимо правильно подойти к строительству каменки. При установке в сауне корпус каменки должен как можно больше контактировать с окружающей атмосферой. Поток воздуха должен двигаться с большой скоростью вдоль стен.

Основная задача - быстро нагреть помещение сауны до нужной температуры. Сама сауна обычно нагревается с помощью небольшой открытой плиты, которая устанавливается над плитой.

В этом типе плиты камни нагреваются всего до 200-250 градусов Цельсия. Окружающий воздух забирает большую часть тепла. Плита для сауны производит лишь небольшое количество пара. Для сауны этого вполне достаточно. Один половник воды обеспечит влажность 15%. Человек не сможет смириться с его более высокой стоимостью.

Задача обычной русской паровой бани совершенно иная. Самое главное - иметь много пара. Очень важно получить его в определенном состоянии. Она должна быть в виде маленьких капелек. Такой пар называется "сухим" паром. Он характеризуется высокой температурой около 130-150 градусов. Человек, находясь в таких условиях, ощущает мощный прилив энергии. Для получения пара камни должны быть нагреты до температуры более 500 градусов. Для этого их опускают вглубь печи, где установлена закрытая каменка. Описанные выше различия следует учитывать при строительстве банной печи.

Габариты каменки

Если размеры каменки были определены в соответствии с порядком строительства, то размер каменки будет влиять на количество камней. Есть несколько источников, которые рекомендуют использовать определенное количество камней. В среднем 20-40 камней на 1 кубический метр. В целом, чем больше камней используется, тем быстрее достигается объем пара. Однако необходимо выполнить одно предварительное условие. Мощность плиты должна быть достаточной для их нагрева.

Основная проблема, которую необходимо решить, - это плотность камней. Каждая порода имеет свою плотность. Поэтому одна и та же масса может иметь разный объем.
Средняя каменка объемом 12-14 кубических метров хорошо прогревается плитой 30x40x30 мм. В зависимости от конструкции печи для сауны эти значения могут отличаться.

Для выполнения этих тепловых расчетов необходимы специальные знания и опыт. Гораздо проще использовать готовые чертежи, в которых уже рассчитаны определенные пропорции. Как правило, объем печи, не оборудованной каменкой, не должен быть меньше минимального объема каменки. В идеале он должен быть на 30-50 % больше.

Где нужно устанавливать контейнер для камней

Давно известно, что температура достигает наивысшей точки в верхней части, у задней стенки. На этом этапе лучше всего установить каменный контейнер. Свод очага будет испытывать меньшую термическую нагрузку, а камни будут хорошо прогреваться.
Плита для сауны требует постоянного ухода. Это необходимо для того, чтобы вода попадала внутрь каменки. Сервисный люк должен быть расположен таким образом, чтобы можно было дотянуться до его самого дальнего края.

Вода должна подаваться глубоко в варочную камеру сауны, и не должно быть риска ошпаривания.
Одна или несколько трубок вставляются в банную плиту, полностью закрывая всю емкость. В каждую выложенную камнем трубку вставляется воронка. Когда вода попадает в трубку, она быстро покрывает поверхность камня и быстро испаряется.

Технология изготовления

Существует множество подобных конструкций. Каждый из них имеет свои характеристики и отличается по принципу действия. Но в таких печах есть и одинаковые детали, работающие по одному и тому же принципу.

Топка

Камера сгорания - это первая деталь, которая изготавливается. Размеры определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создать аналогичную высоту. Самодельная печь для бани должна учитывать использование готовых металлических деталей, таких как решетки и дверцы.

Следует сказать, что лучше использовать стальные детали, так как чугунные изделия различаются по креплению.

В стандартной конструкции металлической банной плиты устанавливается плита с двумя секциями. Первая предназначена для сжигания топлива. Второй будет собирать пепел. Поэтому они разделены решеткой и установлена отдельная дверь.

Очень часто окно секции, где скапливается зола, используется для увеличения тяги, необходимой для нормального горения.

Если конструкция металлической печи для бани предусматривает установку каменки, то верхняя часть очага также должна быть выполнена из колосниковой решетки.

Важно: Лучше всего использовать для плиты сауны толстый металлический лист. Структура будет стабильной и не будет деформироваться под воздействием сильного тепла. Он производит гораздо больше тепла.

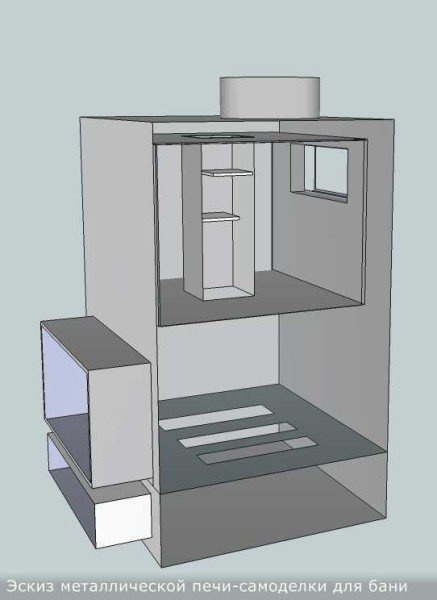

Проект самодельной металлической банной печи

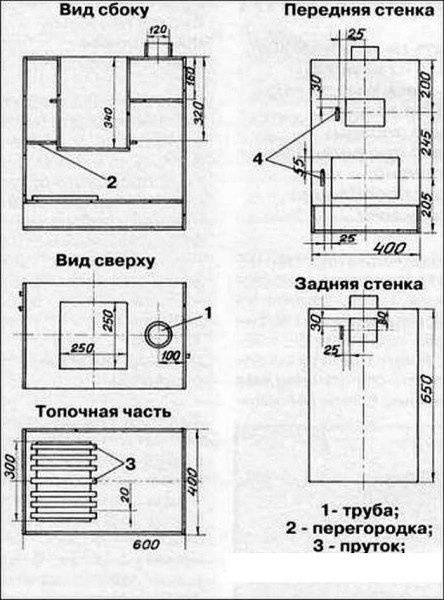

Эта печь предназначена для помещения с размерами 2х3х2,3 м. Для сварки использовался лист толщиной 3 мм.

Для улучшения горения был специально разработан дополнительный воздуховод, подключаемый к внешней стороне. Другим технологическим решением стали ребра жесткости. Эти кронштейны приварены по бокам, к верхней части топки. Когда тепла мало, металл не начинает гнуться.

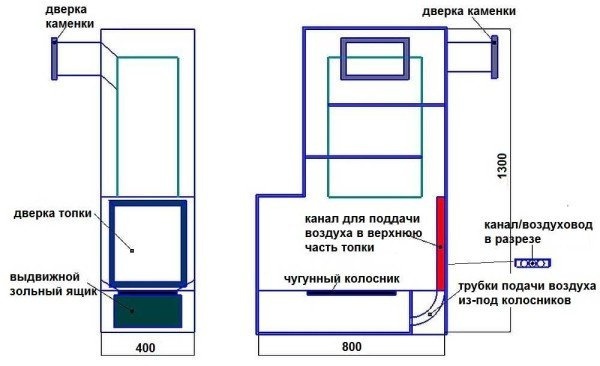

На другой схеме показана металлическая плита, в которой воздух подается в верхнюю часть топки. Такие конструкции называются "форсажными".

К задней стенке приваривается металлическая пластина. Между сварной пластиной и стеной образуется зазор. В этот зазор вставляются трубки, через которые воздух подается под решетку.

Это простое устройство помогает решить две проблемы.
Во-первых, он интенсивно охлаждает заднюю стенку и защищает ее от выгорания.

Второе преимущество заключается в том, что подается уже нагретый воздух. В этой зоне очень горячие выхлопные газы. Около 80% из них считаются легковоспламеняющимися. Когда эти газы соединяются с горячим воздухом, воспламеняются горючие материалы.

Температура в верхней части очага значительно повышается. Камни нагреваются до очень высоких температур. Если вы используете сухую древесину, вам потребуется гораздо меньше.

По такому принципу работает большинство плит с длинной конфоркой. Для банных плит этот метод начал применяться несколько лет назад.

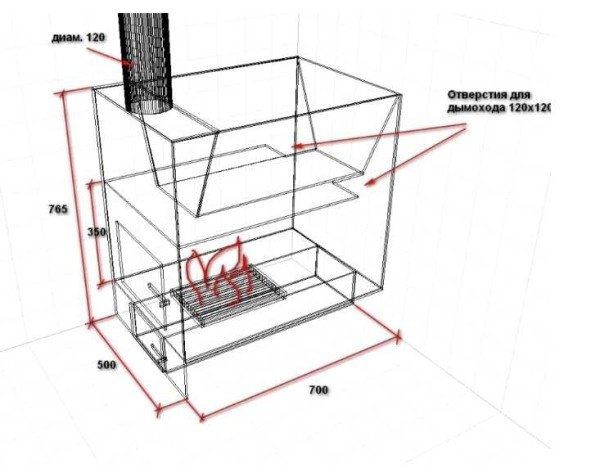

Точно такая же модель, не имеющая форсажной камеры, имеет несколько иной формат. На чертеже нет размеров, но гораздо легче понять, какие пропорции необходимы и как расположены отдельные детали.

Объем камеры сгорания достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.

Дымовая труба немного сдвинута назад. Однако у этой технологии есть свои недостатки. Во время установки дымохода могут возникнуть некоторые проблемы. Дымоход не должен проходить через потолочную балку. Его придется согнуть, а это не очень хорошо. Поэтому следует заранее предусмотреть эту ситуацию и найти оптимальный способ прокладки дымохода.

Любители саун часто спорят о том, стоит ли устанавливать в парной бак для нагрева воды.

Некоторые утверждают, что можно регулировать влажность, открывая крышку аквариума.
Другие называют пар "тяжелым". Они устанавливают бак в моечной камере. Вода нагревается с помощью теплообменника, подключенного к баку.

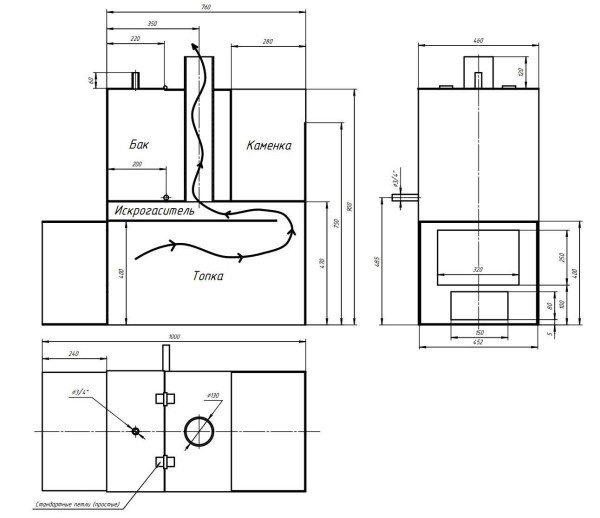

Металлическая печь, оборудованная водяным баком

Эта конструкция работает идеально. "Спринклер увеличивает путь дымовых газов. Они остаются в очаге гораздо дольше, а настенное отопление лучше. Вместо бака можно использовать камни.

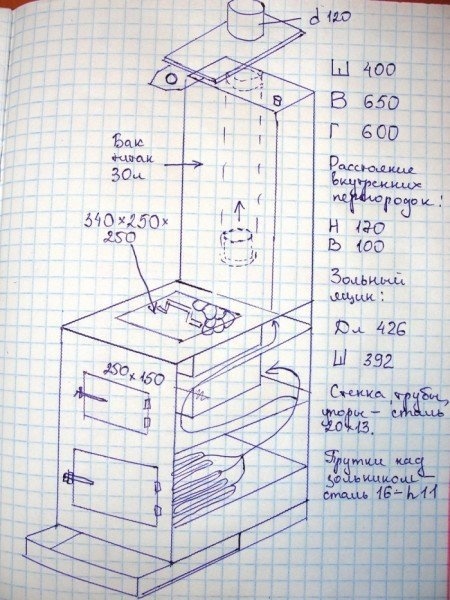

Интересным вариантом является установка бака в задней части плиты.

Дымоход перенесен в заднюю часть. Он проходит непосредственно через резервуар. Высота бака достаточно велика, чтобы повысить эффективность отвода тепла. Интересен дизайн каменки. Его размеры не очень большие, но для небольшой сауны этого вполне достаточно.

Процесс закрывания крышки очень неудобен. Это можно сделать только с одной стороны. Очень трудно закрыть крышку, когда в каменку закачана вода. К плюсам следует отнести простоту использования.

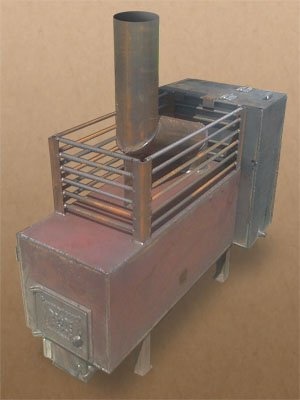

Изготавливаем печь в сауну

Основной задачей таких нагревателей является скорость получения необходимой температуры и возможность ее постоянного поддержания. Самое простое решение - установить вентилятор. Это позволит повысить температуру нагревателя за счет обдува стен.

Корпус конвектора выполняет аналогичную функцию. Другими словами, это оболочка, завернутая в оболочку. Между очагом и кожухом остается зазор около 1,5-2 см. Воздух засасывается в щель снизу.

Он движется вдоль стен и начинает их нагревать и охлаждать. Затем он начинает подниматься. Мягкое тепло начинает распространяться по всей поверхности кабины сауны.
Если для изготовления корпуса нагревателя используется более толстый металл, можно использовать более тонкие металлические листы. При этом не происходит сильного нагрева, что позволяет избежать обгорания стен. Если каменка будет располагаться сверху, непосредственно над очагом (см. фото), в корпусе делается отверстие для вентиляции каменки. Часть воздушного потока, поднимающегося вдоль стен, начнет поступать непосредственно в каменку. Уложенные камни получат дополнительный воздух и нагреются еще больше. Это так называемая "вентилируемая каменка". Он очень хорошо подходит для суховоздушных саун.

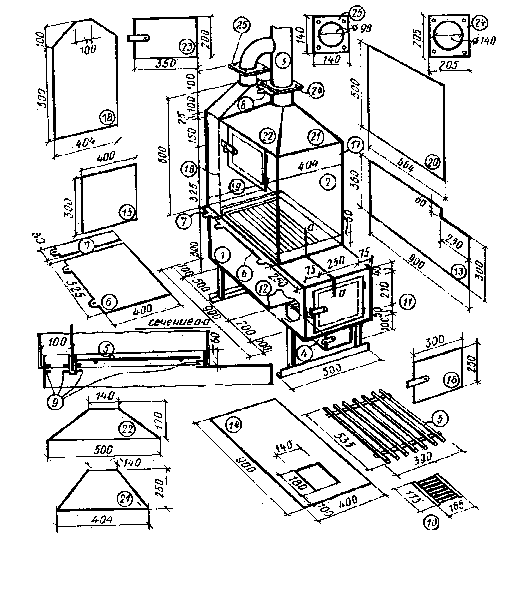

Схемы и эскизы

Конструкция печи для сауны намного проще, чем для банных помещений. Для использования большого количества дров необходима банная печь с нормальным очагом. К очагу приваривается стенка банной плиты емкостью 20-25 литров. Вы, конечно, можете изменить размеры, но здесь нет никаких особых хитростей.

Не стоит устанавливать в помещении сауны бак с нагретой водой. Было бы очень трудно контролировать влажность. Если температура поднимется слишком высоко, можно обжечься.

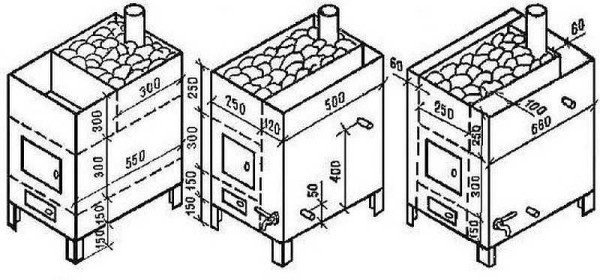

На рисунке показаны варианты установки печей этого типа.

Другой вариант устройства каменки - установка ее внутри очага. Его можно накрыть крышкой. При открытой крышке получается сухой пар. Когда каменка закрыта, в сауне можно получить много пара.
