Лучшие котлы на отработанном масле

Самым популярным видом отопления в России в холодное время года является газ, но он доступен не везде. Например, в гаражном или крышном поселке нет возможности отапливать помещения сетью центрального отопления, а в некоторых деревнях они до сих пор отапливаются дровами. В таких случаях стоит рассмотреть другие источники тепла, например, котел на отработанном масле. Они просты в использовании, экологичны и предназначены для самостоятельной сборки.





Котлы на отработанном масле очень популярны.

Что такое котлы на отработанном масле

Во время работы обогреватель полностью сжигает отработанное масло, выделяя тепло, так что токсичные продукты сгорания не попадают в окружающую среду, а помещение обогревается. Такой подход защищает окружающую среду и позволяет продавать переработанное масло, оставшееся после эксплуатации автомобилей, в больших количествах.

Устройство состоит из небольшого количества деталей, что способствует его долгому сроку службы и надежности. Наиболее проблемной частью является фильтр, расположенный на входе масла в котел, который необходимо заменять по мере загрязнения (каждые несколько месяцев).

Во время работы обогреватель будет выделять большое количество углекислого газа, поэтому это следует учитывать при установке.

Сфера использования

Отопление помещений отработанным маслом чаще всего используется в автомобильных мастерских, небольших заводских помещениях, складах, т.е. там, где воздушное отопление не в состоянии обогреть всю занимаемую площадь до комфортной температуры.

Также можно отапливать дачу, гараж или дом, не имеющий доступа к системе центрального отопления, газом.

Конструкция котла

Сам продукт состоит из двух частей: испарительной камеры и камеры сгорания. Как только масло попадает в первую камеру, оно подготавливается к сжиганию. Затем, проходя во вторую камеру, топливо сгорает.

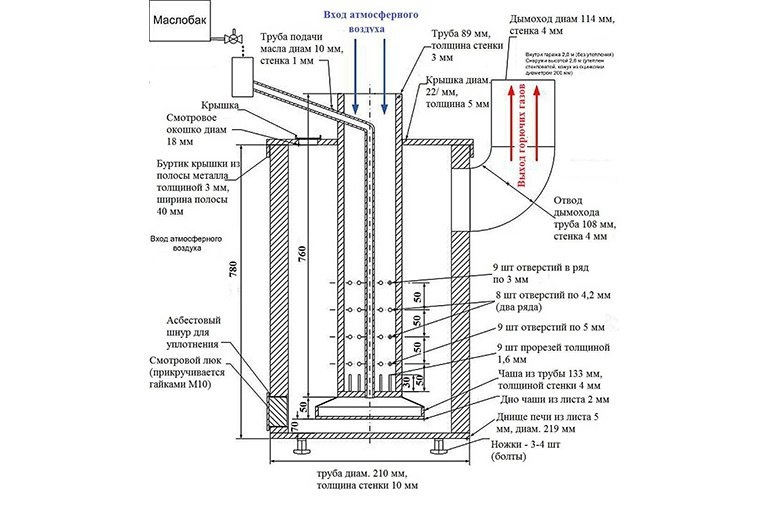

Конструкция котла на отработанном масле.

Масло из резервуара для хранения, благодаря насосу, поступает в секцию испарения, где поддерживается постоянная высокая температура, подходящая для нагрева и последующего испарения. Затем пар поднимается в верхнюю часть устройства - камеру сгорания. К нему подключен вентилятор и воздуховод (труба с отверстиями), через который поступает кислород и смешивается с парами масла для их полного сгорания. Образовавшиеся продукты сгорания поступают в дымоход, а выделившееся тепло отводится через теплообменник.

Температура при разрушении переработанного масла должна быть не менее 600°C, иначе выделяется много токсичных веществ.

Как работает

Котлы, работающие на отработанном масле, часто являются пиролизными котлами - топливо и выделяющиеся из него летучие вещества сгорают отдельно. Они потребляют смесь газа и воздуха, которая образуется при нагревании содержимого резервуара.

Типы котлов напрямую зависят от системы подачи масла:

• капельница, топливо подается в чашу накаливания после принудительной подачи масляным насосом.
• гравитация, которая действует так же, как и в соединенных сосудах;

Во время работы не выделяется неприятных запахов, но выделяется большое количество углекислого газа. Поэтому рекомендуется устанавливать его в хорошо проветриваемом нежилом помещении.

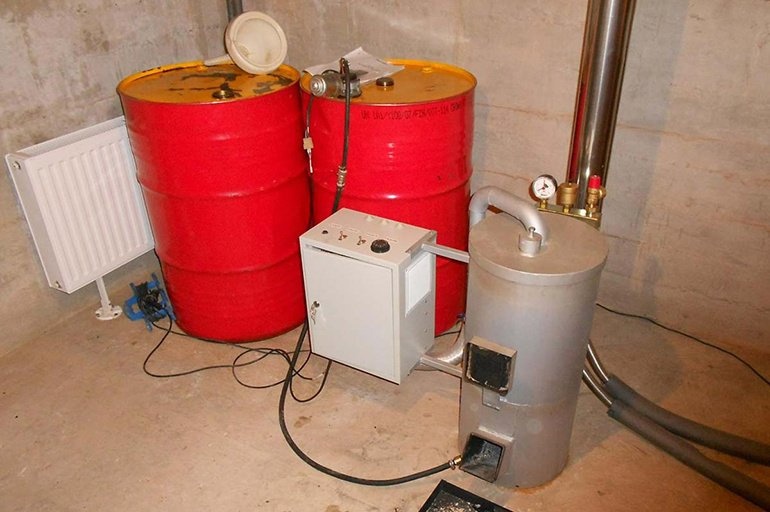

Расход горючего

Расход топлива всегда должен рассчитываться индивидуально, так как он зависит от размера помещения, теплопотерь в помещении, остекления и режима работы обогревателя.





Расход топлива зависит от размера помещения.

При расчете необходимого количества топлива КПД котла составляет около 85 - 90 %, что свидетельствует о незначительных потерях тепла во время работы.

Возвращаясь к цифрам: теплотворная способность 1 литра составляет примерно 11-11,3 кВт, т.е. при работе обогревателя на полную мощность (30 кВт) будет израсходовано 3 литра топлива. По наблюдениям, для полного обогрева дома площадью 100-150 квадратных метров достаточно 7-8 часов, для частного дома, гаража или дачи эти показатели будут ниже.

В 2020 году средняя стоимость отработанного масла составляла около 15-20 рублей за литр, его можно купить в автосервисах, DEPO или использовать остатки от собственного автомобиля.

При покупке такого котла параметры потребления будут написаны в паспорте изделия, но вы можете рассчитать их самостоятельно по формуле: B = d*(h1-h2) + d*(h1+h2) /qn, где:

h1 - эффективность,

h2 - энтальпия топлива,

qn - температура и удельная теплота сгорания масла,

d - теплота сгорания топлива.

Типы котлов на отработке

Существует 3 типа жидкотопливных приборов, работающих на сжигаемом топливе

• отечественный;
• отопление.
• водяное отопление;

Водогрейный

Отсутствие горячей воды - проблема, знакомая многим, поэтому отопительные котлы часто встречаются в квартирах или частных домах. Принцип действия здесь аналогичен.

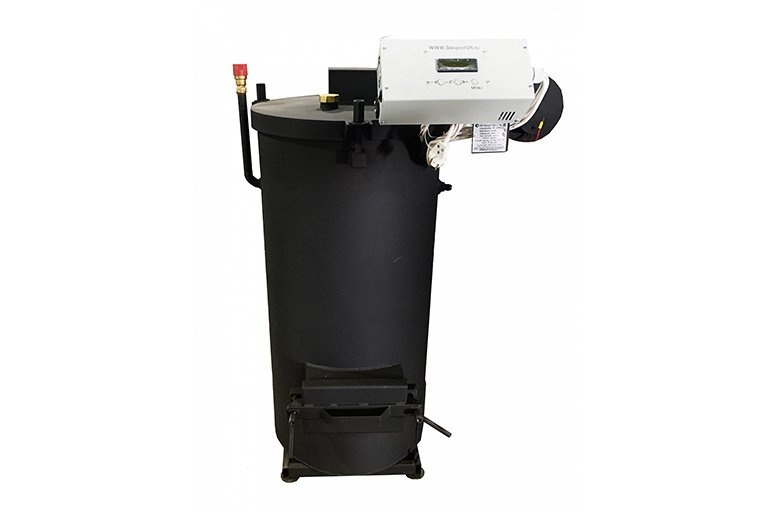

Водогрейный котел работает на отработанном топливе.

Он нагревает плоскую поверхность, на которой находится резервуар с водой. На выходе из резервуара установлен насос, который регулирует давление в системе. Трудно регулировать температуру воды, поэтому ее разбавляют холодной водой. Средний установленный бак имеет емкость 140 литров и нагревается за 2 часа.

Имеется 2 режима работы:

1. Фитиль - вода всегда теплая, но при этом расходуется много топлива.
2. Быстрая - нагревает холодную или просто наполняется холодной жидкостью.

Он размещен в подвальном помещении.

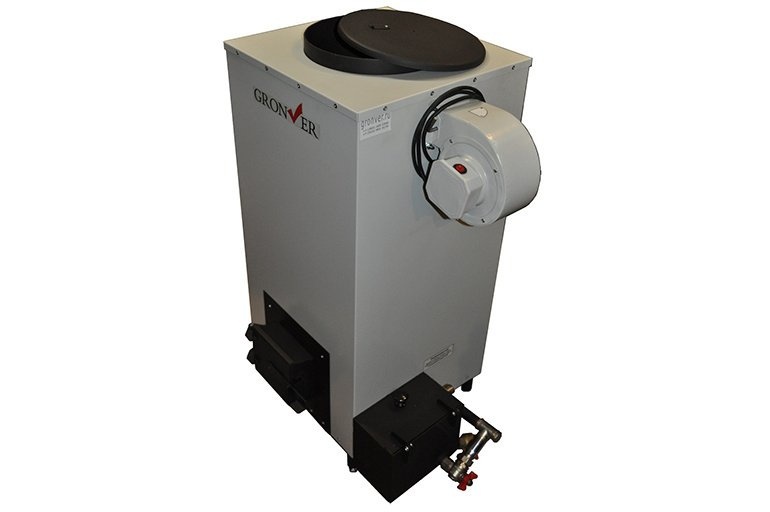

Для отопления

Водогрейный котел работает на основе сжигания смеси отработанных газов и воздушной массы, подаваемой вентиляционным компрессором. Размер огня регулируется с помощью шланга с клапаном.

Нагревательный блок содержит "блок нагрева", внутри которого находится водяной насос и водопровод. Гидравлический насос обеспечивает циркуляцию теплоносителя (воды) в контуре. Эта часть котла, в зависимости от настроек, питается электроэнергией от сети или от самого агрегата.





Нагревательная установка включает в себя насосный агрегат.

Рекомендуется устанавливать его в нежилых помещениях, так как во время работы выделяется легкий неприятный запах.

Бытовой

Этот тип нагревателя отработанного масла мобилен и компактен, помещается в багажнике автомобиля и потребляет наименьшее количество топлива. Его можно использовать даже для разогрева пищи на даче или в гараже. Не выделяет неприятных запахов.

Какое масло используется для котлов на отработанном масле

При покупке изделия в техническом паспорте будет указана информация о подходящем типе масла, которую следует соблюдать для обеспечения бесперебойной работы.

Если вы собираете печь самостоятельно, рекомендуется использовать моторное масло, гидравлическое масло, трансмиссионное масло или масло для автоматических трансмиссий. Печное топливо не подходит.

Плюсы и минусы котлов на отработке

Как и любой другой прибор, котлы, работающие на переработанном масле, имеют свои преимущества и недостатки.

Преимущества	cons
Низкая стоимость	Регулярное техническое обслуживание (замена фильтра каждые несколько месяцев)
Легкая доступность топлива для работы устройства	Соблюдение условий хранения топлива
Не требуется специальных навыков для обслуживания	Установка в хорошо вентилируемых помещениях, предпочтительно нежилых (подвал, склад, подсобное помещение)
Экологически чистый	Шумная работа
Выполняет несколько функций (портативный котел)
Эффективность

Основные характеристики котла

Существует несколько ключевых данных, которые важны при выборе котла-утилизатора. К ним относятся: тип и количество используемого топлива, КПД, паропроизводительность и расчетное давление.

Как выбрать котел на отработанном масле

К покупке водогрейного котла нужно подходить тщательно, заранее просчитывая и учитывая все нюансы. Таким образом, выбор должен быть связан с типом помещения (жилое/нежилое), типом масла, на котором будет работать устройство, и местом его будущей покупки.

На рынке представлены как отечественные, так и зарубежные модели, как капельные, так и автоматические.

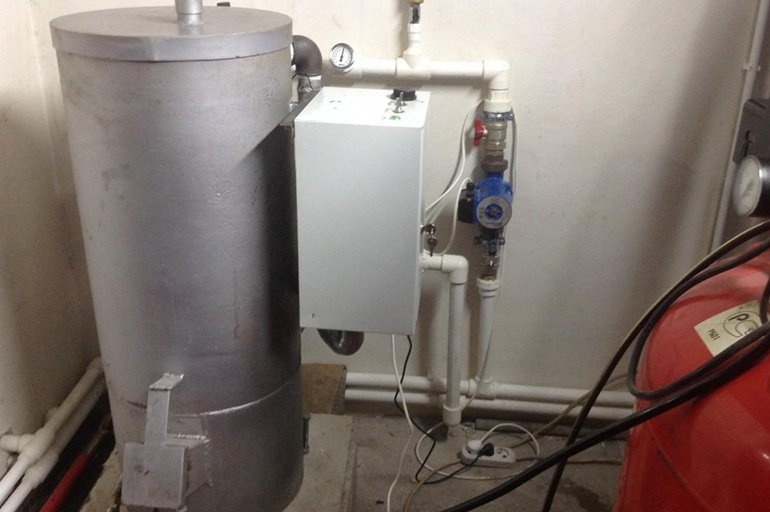

Материал теплообменника

Существует 2 типа материалов, которые используются для производства теплообменников для котлов

1. Чугун. Благодаря своему материалу он тяжелый, но прочный, в среднем он может прослужить до 30 лет. Из недостатков - чувствительность к резким изменениям температуры и высокая чувствительность к механическим повреждениям.
2. Сталь. Легче, более устойчивы к перепадам температур и механическим повреждениям, но очень подвержены коррозии, никакая обработка специальными средствами не может исправить ситуацию. Срок службы - около 20 лет.





Стальной теплообменник легкий и устойчивый к изменениям температуры.

Типы газовых горелок

Разделение газовых горелок на 3 типа:

1. Модуляция. Во время работы можно регулировать мощность от 10 до 100 %, поэтому возможно непрерывное горение при минимальной мощности, для котла такой режим работы является оптимальным. Он редко используется в коммерческих моделях.
2. Одноступенчатый. Принцип работы такой же, как и у переключателя "вкл/выкл", но мощность не регулируется.
3. Двухэтапный. Позволяет регулировать интенсивность на 100% или 50%, что более экономично по сравнению с одноступенчатой моделью.

КПД

Коэффициент полезного действия - это отношение объема потребленного топлива к количеству энергии, высвобожденной и накопленной теплоносителем. С учетом тепловых потерь эффективность оборудования, использующего переработанное масло, составляет 85-90% в зависимости от модели продукта.

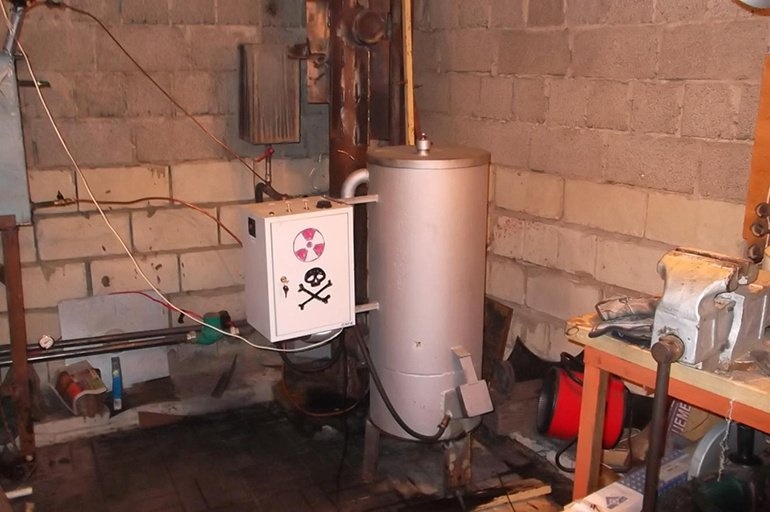

Необходимая мощность

При покупке котла отопления необходимо обратить внимание на его мощность, так как от этого будет зависеть эффективность работы изделия.

Отправной точкой является дом без изоляции, построенный в 2 кирпича с высотой потолка 2,7 м - среднее здание в России. Потребление составит 1 кВт на 10 м² отапливаемой площади, плюс небольшой запас в 15-20%.





Важной характеристикой котла является мощность.

Для домов в южной и северной частях страны для получения необходимой мощности необходимо учитывать поправочный коэффициент 15-20%.

Большие площади остекления в здании также должны быть включены в расчет, поскольку они увеличивают потери тепла.

Размеры и вес

В ассортименте представлены как небольшие переносные модели с малым весом, так и крупные устройства, занимающие много места и очень тяжелые. Эта функция индивидуально адаптируется к потребностям клиента.

Другие параметры

После основных параметров, непосредственно влияющих на работу прибора, стоит обратить внимание на сопутствующие функции, делающие эксплуатацию прибора более комфортной, такие как

• режим антиобледенения;
• наличие комнатного термостата.
• акустическая изоляция;
• выключатель останова для предотвращения остановки циркуляционного насоса;
• защита от перегрева;

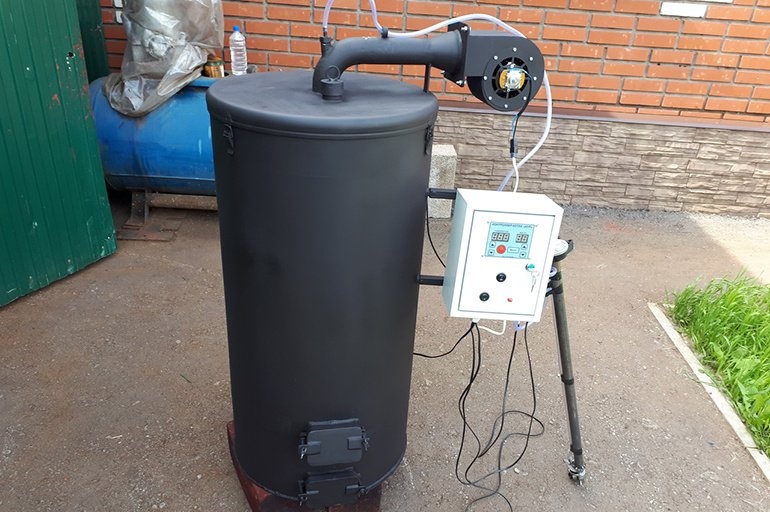

Как сделать котел на отработке своими руками

Любой человек может изготовить нагревательное устройство. Это потребует некоторого времени и навыков работы со шлифовальной машиной и сварочным аппаратом. Средняя мощность бытового котла составляет 5-10 кВт, что более чем достаточно для обогрева помещения площадью 40 квадратных метров.

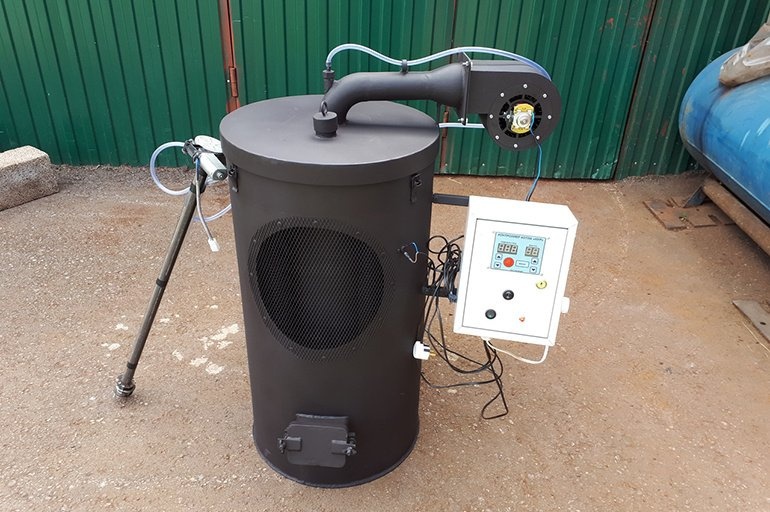

С готовым корпусом

Если вы делаете печь самостоятельно, помните, что она состоит из двух устойчивых металлических каналов, соединенных перфорированной трубкой.





Воздуховод соединяет нагреватель со сборным корпусом нагревателя.

В нижнем канале просверлены отверстия, через которые масло поступает в испарительную камеру. Дымовая труба подсоединяется к верхнему воздуховоду. Кроме того, схема может быть усложнена различными узлами: насос, воздушный компрессор, капельная подача и т.д.

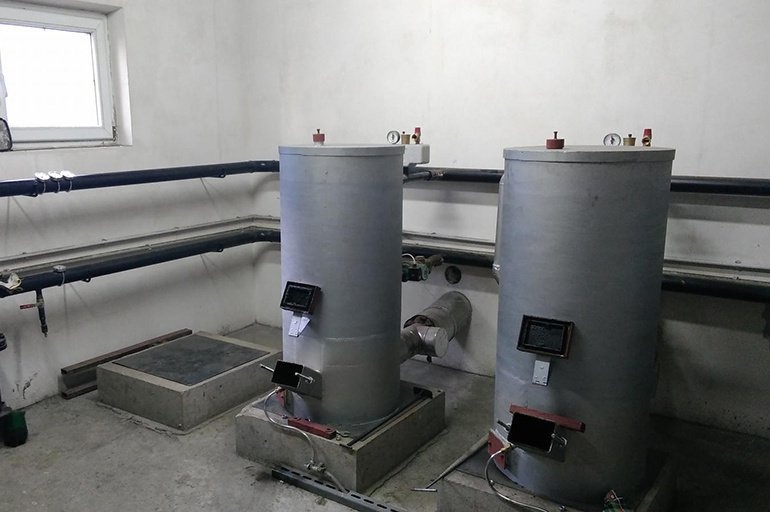

Легкий вариант

Вам понадобится листовая сталь (4 мм, не меньше) или большой отрезок трубы с толстыми стенками, фитинги 8 или 10 мм, тройники, труба, которая будет служить каналом, отводы и полудюймовые уголки, стальные переходники, компрессор, расширительный насос и бак. Используемое оборудование: термостойкий герметик, асбестовое полотно, шлифовальная машина и сварочный аппарат.

В качестве примера можно привести данные устройства, которого достаточно для обогрева гаража.

Используются два куска трубы сечением 0,5 м и 0,2 м и металлическая пластина круглой формы толщиной 3 мм.

Обсадная труба представляет собой трубу большего сечения и обрезается на высоту 2 м с помощью шлифовальной машины. Труба меньшего сечения выполнена на высоте 20 см. Затем подготавливается крышка корпуса и в ней делается отверстие для дымохода.





Котел представляет собой цилиндрическое устройство.

Затем во второй пластине вырезается отверстие для соединения ее с частью меньшей трубы, после чего изготавливается нижняя часть радиатора.

К нему приваривается труба меньшего размера, дно которой закрывается еще одной круглой пластиной. Затем корпус собирается, покрывается с обеих сторон пластинами и сваривается по кругу. Арматурные стержни будут служить ножками изделия.

В трубе просверлены вентиляционные отверстия. Устройство представляет собой цилиндрический котел с небольшим резервуаром на дне. Затем в нижней части цилиндра с помощью шлифовальной машины вырезается дверца. Дымоход прикрепляется к верхней части устройства и фиксируется.

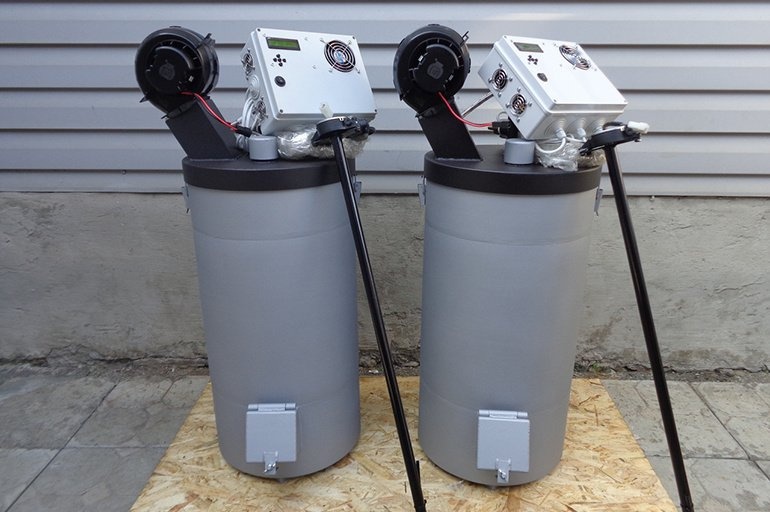

Маленький, но мощный

Требуется:

• Котел оснащен расширительным баком;
• Кусок трубы для превращения в трубопровод;
• Маслостойкий шланг для подачи топлива из бака.
• Специальная горелка;
• Воздушный компрессор;
• Циркуляционные насосы - 2 штуки для подачи перерабатываемого масла;

Камера для принудительного испарения изготавливается из толстостенного куска трубы (она должна выдерживать температуру до 400°C). В его центре находится труба небольшого диаметра, в которую поступает воздух с помощью вентилятора.





Испарительная камера сделана из куска трубы.

Кислородные масла сгорают в камере, тем самым нагревая охлаждающую жидкость, которая циркулирует в трубках.

Самое главное - регулировать падение топлива. Этот механизм чувствителен к наличию твердых частиц в нефти. Для устранения этой проблемы на нижнем конце впускного топливного шланга установлен автомобильный фильтр, который меняется ежемесячно.

Если масляный насос трудно найти, можно использовать бензиновый насос высокого давления от автомобиля "Волга ГАЗ 3102-401".

Фильтр, предназначенный для частичной фильтрации, не будет выполнять свою роль.

Лучшие котлы на отработанном масле

В настоящее время на рынке представлено несколько моделей нагревателей на отработанном масле. Чтобы сделать правильный выбор, ознакомьтесь с более подробным обзором каждого из них.

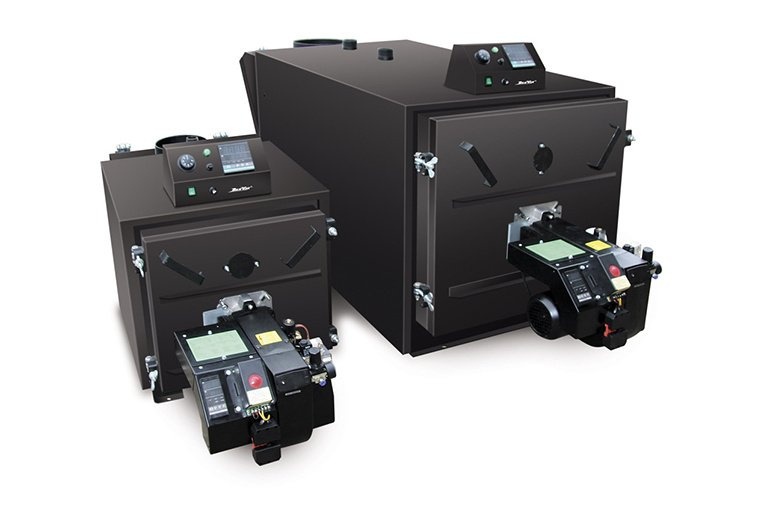

Danvex B-30

Отопительный котел финского производства для небольших помещений (домов, небольших сараев).

Камера сгорания изготовлена из стального листа, оборудование включает цифровую панель для регулирования работы горелки.

Особенности:

• расход топлива - 5,6 л в час;
• потребляемая мощность - 62,6 кВт.
• Объем теплоносителя в рубашке - 72 литра.
• ЭФФЕКТИВНОСТЬ - 88%;
• диаметр дымохода - 200 мм;
• размеры - 625*585*995 мм;





Danvex B-30 - котел финского производства.

«ГеККОН 50»

Пиролизная модель отечественного производства, использующая в качестве топлива большинство видов жидких углеводородов (дизельное топливо, парафин, нефть, мазут, масло). Вязкость и качество топлива не имеют существенного значения, подогрев и фильтрация не требуются.

Характеристики

• температурный предел - 95°C;
• расход топлива - 2-5 литров в час;
• потребляемая мощность - 100 Вт.
• размер - 460*660*950 мм;
• рабочее напряжение - 220 В;
• вес - 160 кг;

Nortec B70 WB 40

Отечественная версия финской модели со стальным теплообменником, увеличенными габаритами и урезанными функциональными элементами управления, но по более доступной цене. Мощность 40 кВт, имеет полный топливный блок, состоящий из насоса, фильтра и бака в комплекте.

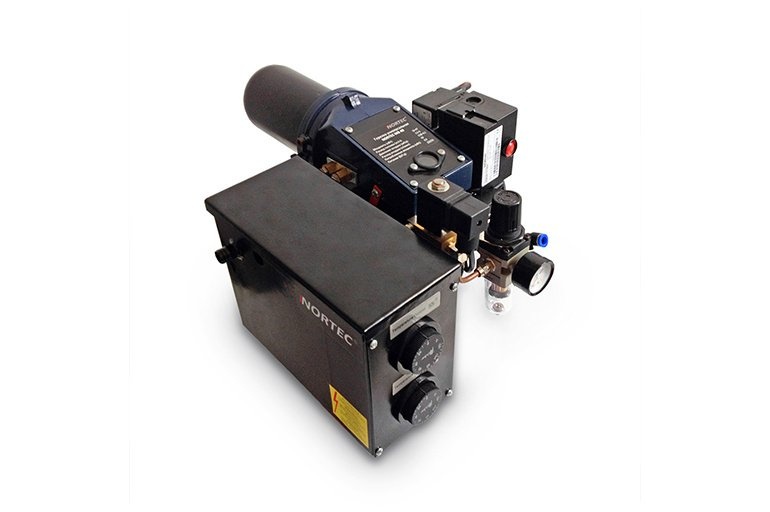

Nortec B70 WB 40 - это котел, предназначенный для бытового использования.

Работает на сырой нефти, печном топливе, мазуте.

«Тепламос НТ-100»

Бытового производства, полный комплект, бифункциональный, т.е. обогревает помещения и поддерживает горячее водоснабжение. Он имеет панель управления, которая включает термостат, термогидрометр, выключатель, аварийный термостат.

Внешняя поверхность устройства покрыта порошковой краской для защиты от коррозии, а корпус изолирован стекловатой высокой плотности. Благодаря дверце, камеру сгорания можно обслуживать, не снимая горелку.

Особенности:

• температурный предел - 95°C;
• тепловая мощность - 99 кВт;
• расход топлива - 6 литров в час
• диаметр дымохода - 200 мм
• давление сжатого воздуха - 0,8-1,0 бар.
• размер - 1140*750*1180 мм;
• вес - 257 кг;

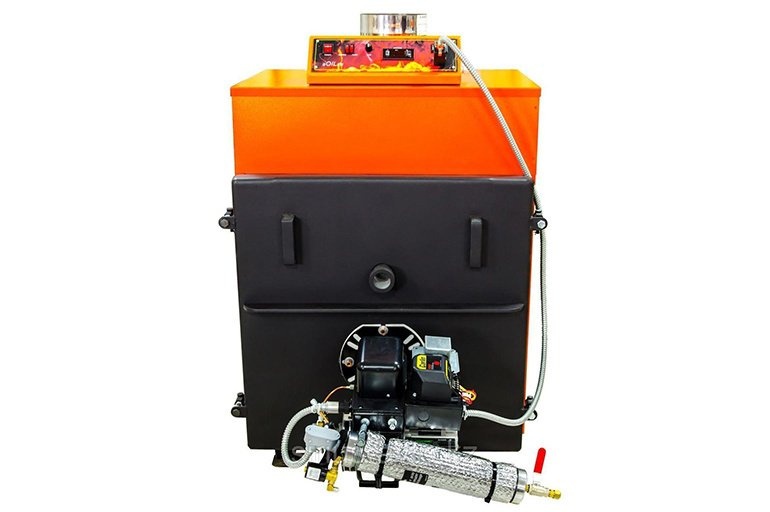

Котлы EnergyLogic

Котлы и печи от американского производителя, корпус изготовлен из углеродистой стали, которая устойчива к коррозии. Серия имеет высокую эффективность, съемную заднюю пластину для очистки, работает на отработанном масле из автомобилей, гидравлических систем машин и механизмов, парафине, дизельном топливе и мазуте.





EnergyLogic изготовлен из углеродистой стали.

Ecoheat 60S

Подходит как для отопления помещений, так и для горячего водоснабжения.

Классическая комплектация: камера сгорания, двойная система фильтрации топлива, топливозаборная труба, топливные фильтры, маслопровод, бак предварительного подогрева топлива.

Котел изготовлен из стального листа, корпус изолирован стекловолокном.

Особенности:

• тепловая мощность - 60 кВт;
• расход топлива - 5,4 л в час;
• давление сжатого воздуха - 0,5-1,5 бар.
• размер - 1020*670*790 мм;
• емкость бака - 100 л;
• вес - 243 кг;

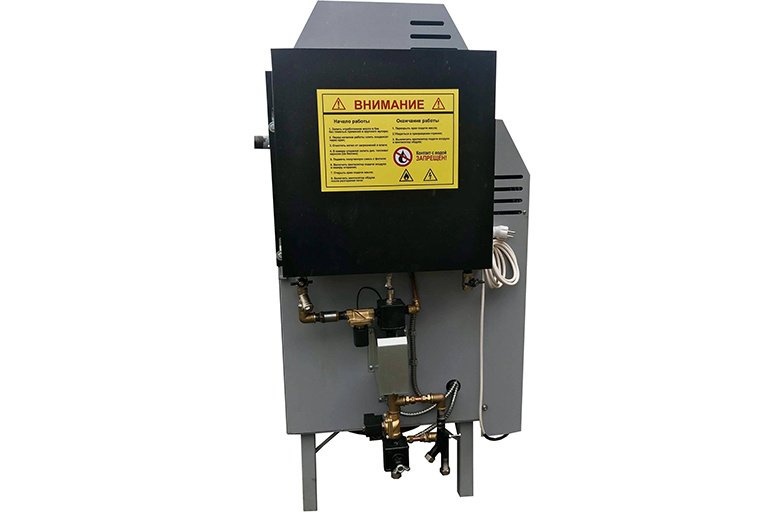

EcoBoil 18

Вертикальный котел на отработанном топливе, российского производства, небольшого размера, масляный насос в комплекте, имеется автоматический блок управления. Парафин также может быть использован для работы. Мощность 15 кВт, требует ежедневной очистки.





EcoBoil 18 - это котел, работающий на топливе.

«Ставпечь КДО-2»

Бытовая модель капельного типа, схожая по своим характеристикам с EcoBoil, но автоматика менее функциональна. Мощность 28 кВт, съемный пиролизный поддон, который при необходимости можно заменить.

EcoBoil-30/36

Одноконтурный котел, максимальная отапливаемая площадь 300 м2, работает на парафине, растительном масле, отработанном масле и масле ACP.

Особенности:

• Мощность нагрева - 28 кВт;
• Расход топлива - 0,9-1,6 литров в час.
• Объем циркуляции воды - 38 л;
• Диаметр дымохода - 108 мм;
• размер - 580*600*1100 мм;

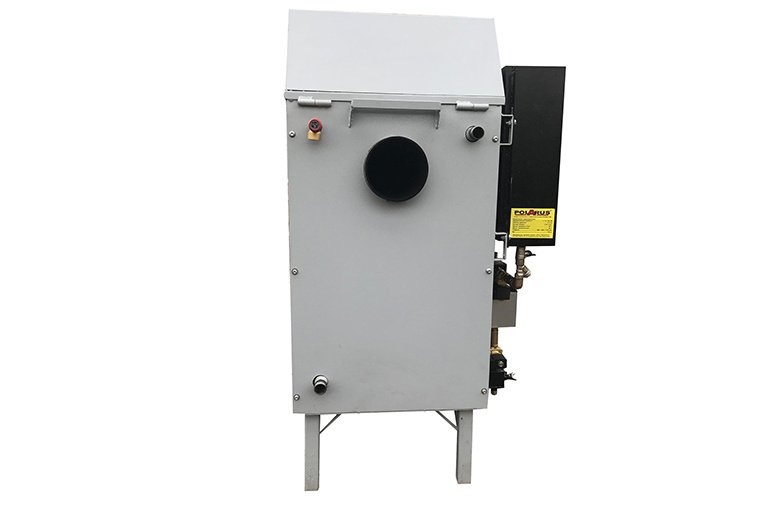

EcoBoil-30/36 - одноконтурный котел.

Какой лучше

Когда встает вопрос о покупке радиатора, нет однозначного решения, какой из них лучше. Для гаража или дачи хорошим выбором будет печь для самостоятельной сборки. Для отопления мастерской, цеха в загородном доме лучше выбрать заводское изделие.

При выборе между производителями следует руководствоваться площадью, климатической зоной и требуемой эффективностью.

Страна-производитель тесно связана с ценой устройства.

Отзывы о котлах на отработанном масле

Иван, 45 лет, Москва





Несколько лет назад я купил котел на отработанном масле мощностью 30 кВт для отопления коттеджа площадью 160 м2 и сауны. Дача отапливается нерегулярно. Я понял, что имею дело не с самым удобным обогревателем, а с самым дешевым. Изделие работает без замечаний, не потребляет масла, расход электроэнергии минимальный, около 90 Вт/ч, обслуживание котла заключается в вытряхивании золы из плиты раз в 1-2 дня - 1-2 небольших совка. Во время работы отключились 1 реле и вентилятор наддува. Я попытался подсчитать экономию по сравнению с дровами и обнаружил, что это в 2,5 раза экономичнее.

Андрей, 33, Брянск





Купили автоматический котел 60 кВт в 2018 году для отопления автомойки самообслуживания, установили сами без проблем. Прибор очень прост в обслуживании, неприхотлив в отношении отходов, экономичен - 3,5-4 л/ч (мы отапливаем 160 кв. м и комнату), очень хорошая производительность. Он работал два года без перерыва, в феврале 2021 года наступили холода -20 °С, котел перестал работать, мы пытались его реанимировать, но безрезультатно. После обращения к специалисту устройство было введено в эксплуатацию.

Руслан, 27 лет, житель Бронниц





У нас мебельное производство площадью 500 м2, высокий ангар, все тепло уходит вверх. До сих пор мы сжигали смолу от производства ДСП и МДФ - запахи, дым. Смола засоряла теплообменник, эффективность была низкой, все тепло уходило в дымоход. В 2017 году мы приобрели котел-утилизатор мощностью 30 кВт. Все проблемы решены. При 27-градусном морозе в магазине 12 градусов по Цельсию. Она быстро нагревается до температуры, нет дыма и запаха, топливо дешевое, устройство простое и надежное. Все время никаких проблем, недавно вышел из строя резистор, в 7 утра я написал производителю о проблеме, через 5 минут он ответил, как решить проблему.
