Котел для бани своими руками — изготавливаем из трубы по чертежу

Самым важным этапом в строительстве бани является установка отопительного прибора - плиты или котла. А чтобы узнать, как установить бойлер для бани своими руками, нужно понять, чем он отличается от кухонной плиты.

Как сделать бойлер для бани

Сразу скажем, что особой разницы между ними зачастую нет. Конечно, если плита была уложена по всем правилам кухонного искусства, то назвать ее котлом невозможно. Нельзя также назвать горшком железную бочку, используемую для нагрева. Но их функции одинаковы:

• для нагрева воды;
• для обогрева помещения;
• для нагревания камней.

Разновидности котлов для бань

По виду используемого топлива котлы для бани делятся на следующие группы:

• электрический;









  электрический бойлер с накопительным баком для нагрева воды



• Твердотопливные котлы, работающие на дровах, угле, торфе и т.д;









  Твердотопливный агрегат, совмещенный с плитой для сауны



• газовый

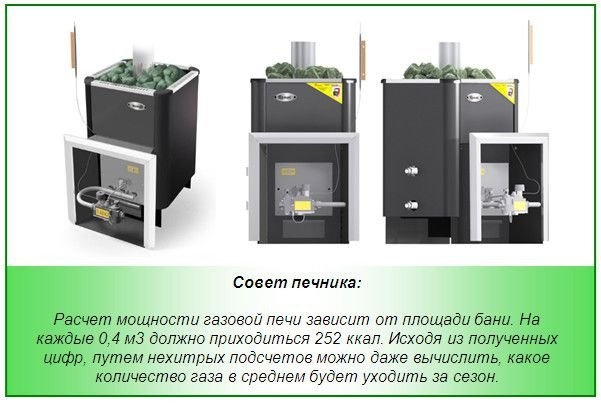

  газовые приборы для ванных комнат



• котлы, работающие на жидком топливе - дизельном, парафине, отработанном масле.









  Банный котел для дизельного топлива



Есть также нюансы в выборе материала. Так, котлы из чугуна используются редко, поскольку их нельзя поместить в паровую баню, а только в отдельное помещение. В паровой бане можно использовать следующие котлы:

• кирпич;
• чугунный котел;

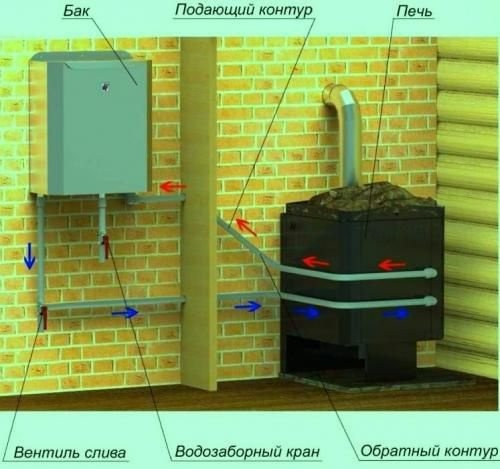

  схема бойлера с резервуаром для воды



• Железный котел, но обложен кирпичом.

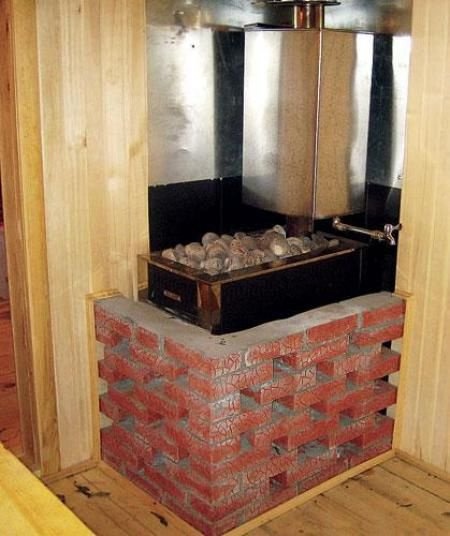

  Металлический котел для ванны, окруженный кирпичом



На протяжении сотен лет в ванных было принято ставить массивные кирпичные кухни, но благодаря современным технологиям сегодня выпускаются в основном компактные металлические модели.

Осторожно! Не каждый может позволить себе купить агрегат заводского изготовления, но если у вас есть некоторые строительные навыки, вы можете сделать котел для бани своими руками.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

О чем нужно знать?

Первое, что необходимо учитывать, - это используемое топливо и, соответственно, тип котла. Электрические и газовые приборы не подходят для самостоятельного строительства, но если вы все же решите их использовать, лучше приобрести качественный котел. В противном случае возрастает риск несчастных случаев.

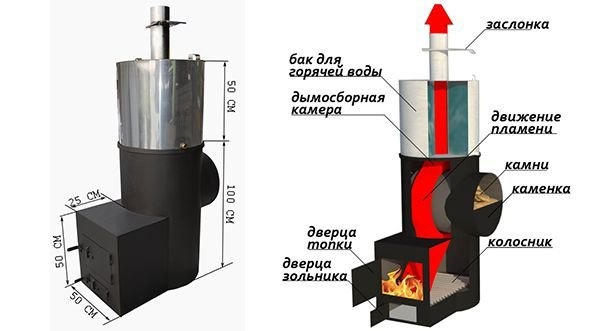

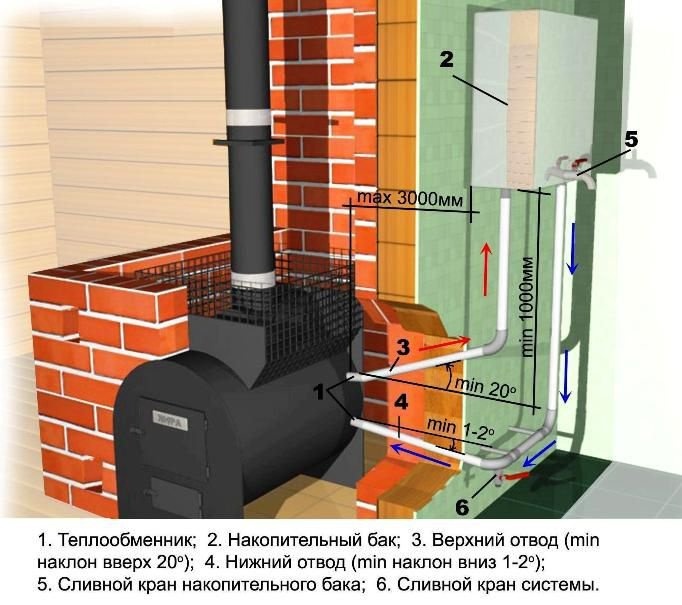

Котел для сауны на твердом топливе, принципиальная схема

Стоит также отметить, что установленный газовый котел обязательно должен быть проверен представителем соответствующих органов. Поэтому сборка и установка твердотопливного агрегата намного проще.

Изготовление котла для бани

Производство трубчатых котлов

Железный котел имеет довольно простую конструкцию. Подготовительная работа включает в себя изучение чертежей котла и приобретение всего необходимого оборудования.

Производство котла для сауны

Этап 1. Расходные материалы и оборудование

В большинстве случаев котлы изготавливаются из толстостенных металлических труб. Опытные профессионалы используют большие бочки объемом до 200 литров, но в нашем случае мы рекомендуем использовать небольшую трубу ø50 см длиной 75-100 см. Это позволит вам построить устройство, способное обогреть помещение объемом 15 кубических метров, что примерно эквивалентно площади 9 м².

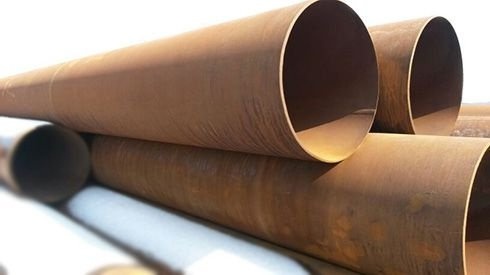

Стальная труба для изготовления котла

Кроме того, вам понадобятся следующие инструменты:

• кофемолка;
• Сварщик (электрический);
• Металлические диски.

Этап 2. Сварка опор конструкции

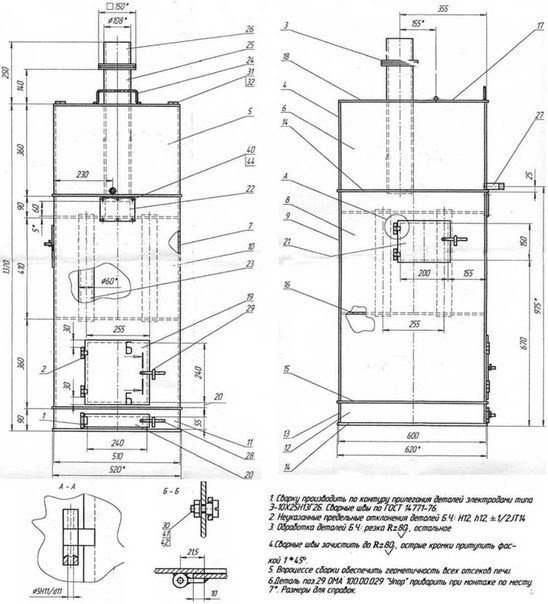

Чертеж котла

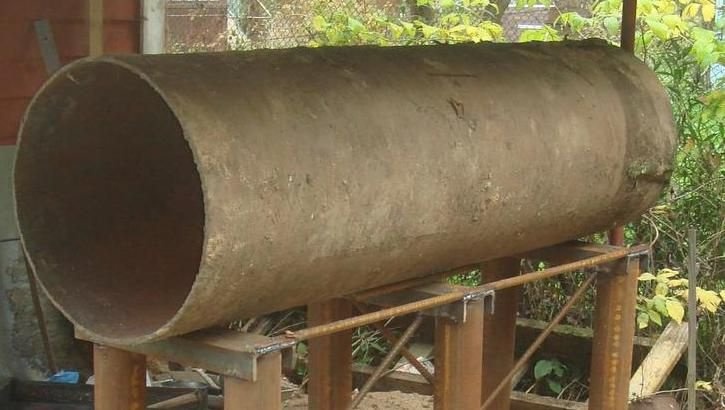

Резка трубы

Подготовив все необходимое, можно приступать к работе.

Шаг 1. Корпус котла будет состоять из трубы, в которой нужно будет сформировать три ножки параллельно земле на трех разных уровнях. Вам понадобятся три куска арматуры, каждый диаметром 1,4 см и длиной 3 см.

Уровень 1 необходим для установки плиты.

Высота уровня 2 зависит от типа ясеневых ворот, которые вы собираетесь использовать.

Уровень 3 должен находиться на расстоянии 20 см от верхнего края конструкции.

Шаг 2 В качестве дна используется круг подходящего размера, вырезанный из стального листа толщиной 5 мм.

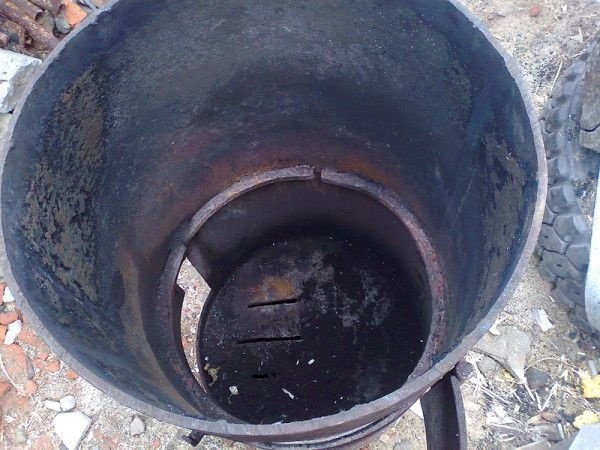

Плита изнутри

Шаг 3. Все дровяные плиты включают колосник - металлическую решетку, необходимую для поступления кислорода в топку (устанавливается снизу). Вам понадобится металлический круг - перфорированный или рифленый - максимально возможной толщины.

Конструкция плиты

Конструкция плиты

Конструкция плиты

Шаг 4: Крышка каменки используется для поддержки камней, поэтому ее также необходимо вырезать из той же стали толщиной 5 мм. Проделайте отверстие в центре крышки для дымохода.

Шаг 5: В нижней части сделайте отверстие для дымохода и закройте его заслонкой очага.

Обратите внимание! Глубина коробки зависит только от толщины стенок!

Шаг 6: Строится сам ящик, внутри устанавливается перегородка, отделяющая камеру сгорания от зольника. Эта перегородка должна располагаться на одном уровне с колосниковой решеткой, а сама колосниковая решетка находится внутри котла.

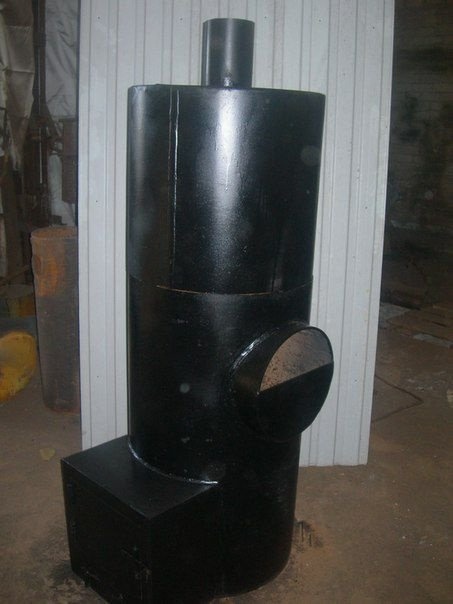

Справа находится круглая дверь, выложенная камнем.

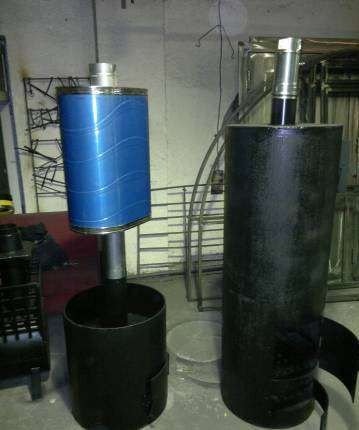

Котел для бани

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Этап 3. Сборка конструкции

Этот процесс можно разделить на несколько этапов.

Шаг 1: Сначала короб приваривается к конструкции. Если он установлен внутри (как в данном случае), коробка должна выходить либо в топочную камеру, либо наружу.

Шаг 2: Далее дымоход устанавливается в отверстие, проделанное в крышке.

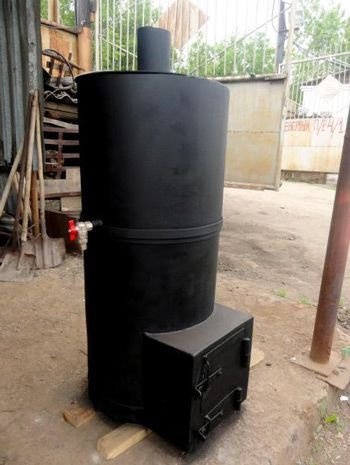

Готовый котел

Шаг 3. Постройте фундамент для банной плиты. Вы можете выбрать между простой железобетонной плитой или бетонной стяжкой толщиной 10 см, уложенной на "подушку" из щебня толщиной 15 см.

Шаг 4: Установите плиту на основание и положите камни на крышку.

Видео — Банная печь из трубы. Конструкция. Изготовление пошагово

Этап 4. Тепловой экран

Кирпичный экран Банная печь

Экран обычно изготавливается из кирпича. Это можно сделать двумя способами:

• закрывает всю плиту;
• огородите его небольшой стеной.

Обратите внимание! Сделайте небольшие отверстия в нижней части экрана - они необходимы для конвекции воздуха.

Как установить металлическую банную плиту?

Печь из металлических листов

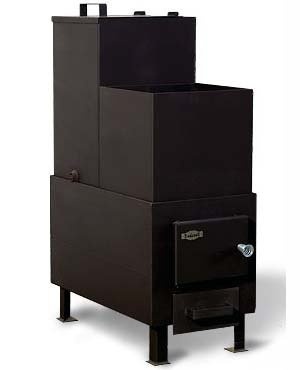

Металлическая банная плита

Еще один вариант банной печи, который стоит рассмотреть, - это открытая металлическая банная печь с кирпичной обкладкой.

Этап 1. Подготовка всего необходимого

Большинство расходных материалов можно купить в строительном магазине, но компоненты очага можно найти только в специализированных магазинах. Таким образом, вам необходимо:

• Заводские компоненты котла (дверца, краны, бак и т.д.);
• Стальной лист (5 мм) для стен конструкции;
• Арматура ø3 мм, из которой будет сделана сетка для камней;
• Асбест для верхней части трубы.
• Сталь (10 мм) для дна - она должна быть толще, так как нижняя часть котла обычно больше подвержена воздействию высоких температур;
• воздуховоды;
• Листовой металл толщиной 1,5 мм для дымохода или нижней части дымовой трубы;

Обратите внимание! Для крепления компонентов дымохода используется фланцевое соединение, на которое устанавливается заслонка. Это самый безопасный вариант, так как большая часть дымохода будет защищена от чрезмерного нагрева.



Этап 2. Сборка конструкции

Печь для сауны со встроенным баком для воды: a - печь с одной стенкой; b - печь с боковой стенкой в качестве бака для воды; c - печь с баком для воды и воздушным зазором в стене.

Шаг 1 Сначала мы сделаем чертеж нагревателя, что является важным и обязательным шагом. Проект должен включать виды конструкции сверху, сбоку и в разрезе, основные параметры всех отдельных компонентов (в мм) и эскизы наиболее важных элементов.

Для этого необходимо четко понимать принцип работы котла, быть знакомым со специальными терминами и "языком" схемы.

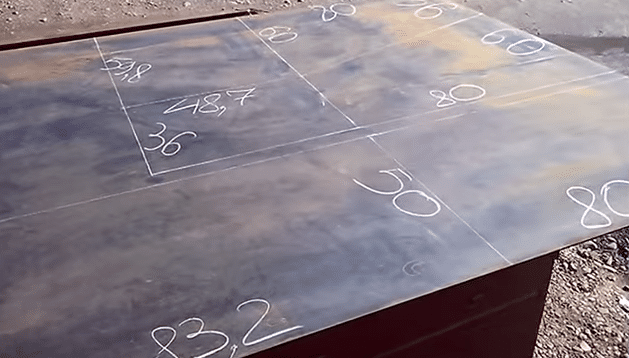

Определение листового металла

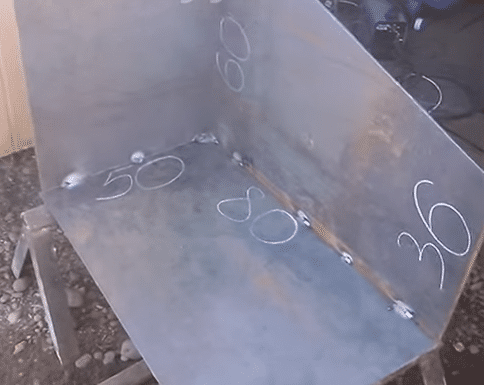

Сварка корпуса из стального листа, вырезанного в соответствии с чертежом

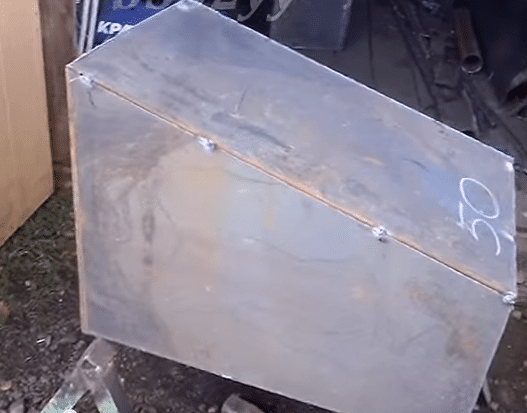

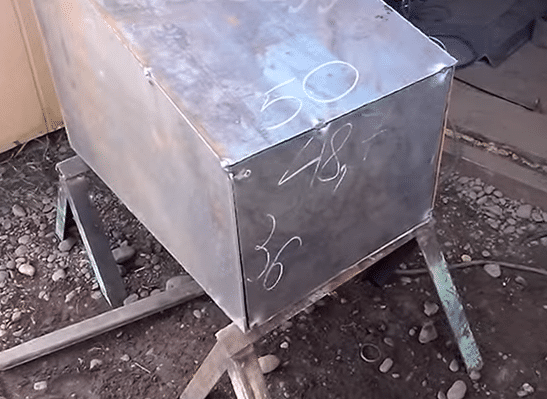

Сварка корпуса

Сварка корпуса

Шаг 2: Купите все необходимое (это было описано в предыдущем разделе).

Шаг 3: Резка металла. Из стального листа формируется толстостенная коробка, которая будет служить корпусом котла.

Обратите внимание! Для резки металла используйте только хороший нож для резки металла, так как это необходимо для получения ровных краев.

Шаг 4: Вырезанные листы свариваются вместе. Вы должны быть профессиональным сварщиком или нанять его (за определенную плату), чтобы сделать это, так как сварочные швы должны быть идеальными.

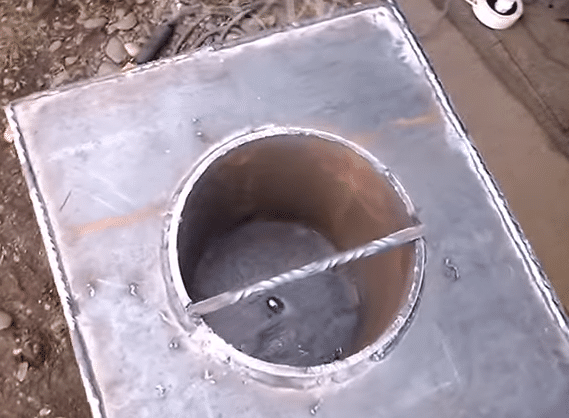

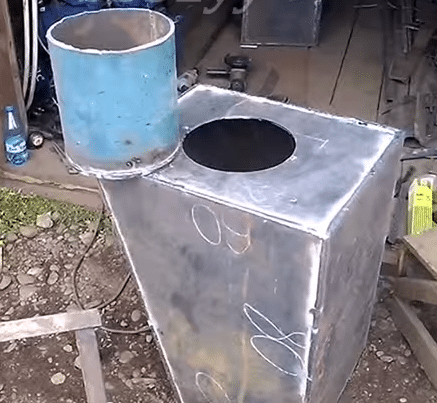

Приваривание куска трубы внутри корпуса нагревателя

Приварите кусок трубы внутри каменки.

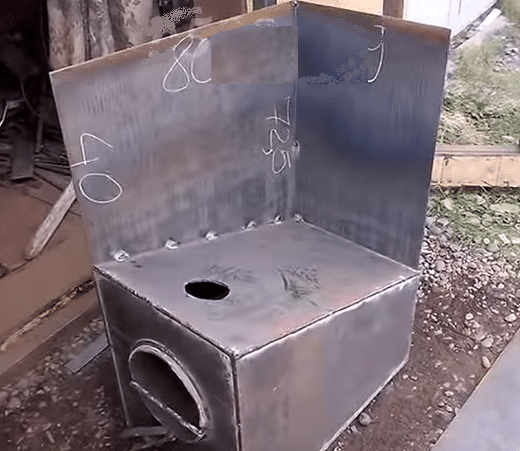

Придайте форму резервуару для воды. Вырежьте отверстие для дымохода в камере плиты.

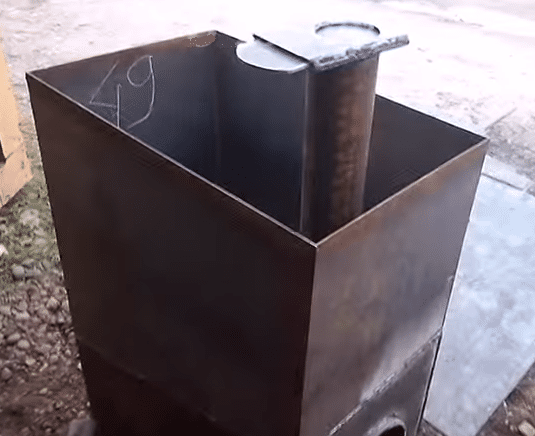

Бак для воды и дымовая труба с заслонкой

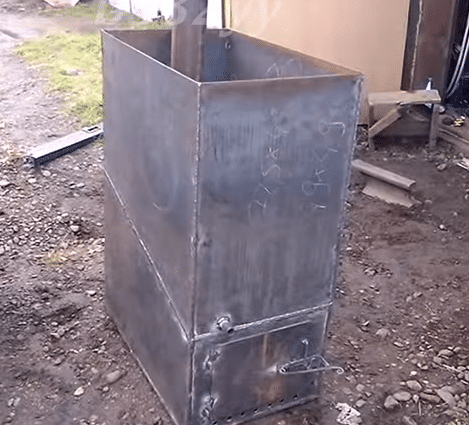

Прикрепите заслонку дымохода к плите сауны.

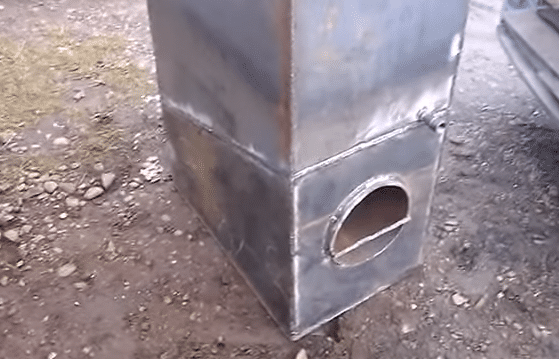

Приварить трубу на задней стенке котла для подключения крана

Шаг 5: Строительство кирпичного экрана. Это необходимо для снижения высоких температур, которые будут вызваны металлической конструкцией. Вы строите своего рода кирпичную коробку с вентиляционными отверстиями по периметру (как в предыдущем способе).

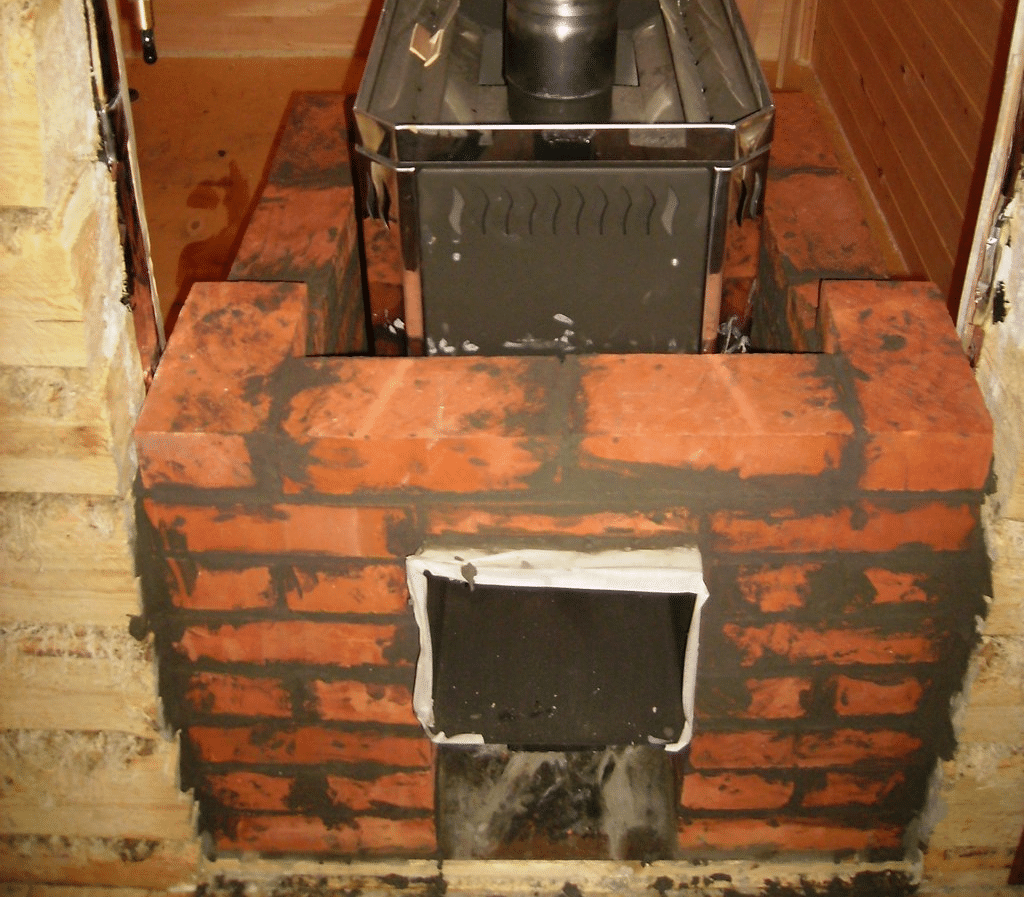

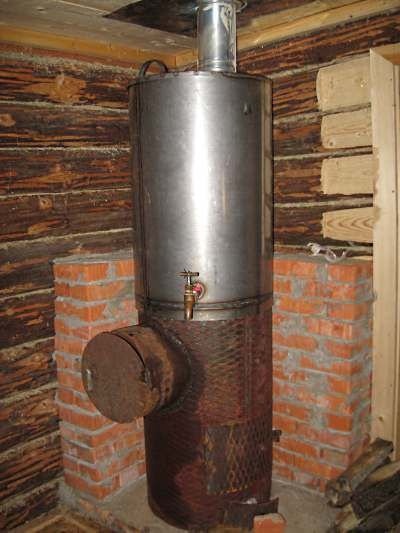

Пример кирпичной печи для сауны

Кирпич в сауне.

В качестве заключения

Как видите, строительство котла намного проще и дешевле, чем кирпичной печи, поскольку не требует специальных знаний и навыков. Действительно, уровень сложности бойлера не идет ни в какое сравнение с плитой.

Видео – Изготовление металлического котла для бани
