Комбинированные котлы для отопления дома: виды, описание принципа действия + советы по выбору

При отоплении частных домовладений или загородных домов нередко для обогрева дома используются котлы - они обеспечат комфортную температуру во всех помещениях, независимо от наличия или отсутствия централизованной подачи газа или дров.

Существенным преимуществом данного типа оборудования является адаптация сметы расходов не только на отопление здания, но и на снабжение бытовой горячей водой. Возможность использования различных видов топлива также очень удобна, не так ли?

Эффективность комбинированных котлов при отсутствии доступа к центральной системе энергоснабжения подтверждается многочисленными отзывами их владельцев. Главная задача - выбрать оптимальный тип отопительного прибора.

Мы поможем вам сделать правильный выбор. В этой статье мы описали особенности работы, эксплуатации и обслуживания различных типов комбинированных котлов. Мы обозначили основные критерии оценки приборов и дали практические рекомендации по выбору отопительного прибора.

Основные виды комбинированных котлов

Системы комбинированных котлов предназначены для загрузки и переработки двух или более видов топлива.

Более 70% моделей, представленных на рынке, оснащены специальными электронагревателями, которые позволяют частично или полностью отказаться от основных нагревательных элементов для нагрева воды в летний сезон.

Фотогалерея Установка комбинированного котла позволяет организовать автономное отопление наиболее рациональным образом, переключая котел на другой вид топлива в зависимости от обстоятельств Благодаря особенностям конструкции, переключение котла на другой вид топлива и переключение автоматики происходит по самой простой схеме, без демонтажа большинства рабочих элементов Комбинированный котел с возможностью перехода на сетевой газ - лучшее решение для малообслуживаемых районов, счет Для перехода на жидкое топливо они оснащены горелкой с продувочным дымоходом Для быстрой и легкой замены горелок внутри котлов имеются направляющие и крепежные элементы, обеспечивающие точную и быструю замену Оборудование для автономной организации отопления Специфический дизайн Покупка прибора с перспективой Котлы со стабильной мощностью Оборудование для работы на газе и электричестве Комбинированные котлы для газа и дров Использование жидкого и твердого топлива Модульный принцип замены горелок

По типу используемого топлива оборудование можно разделить на 2 основные группы

• стандарт - использование не более двух различных видов топлива;
• универсальный - способный использовать три или более видов топлива.

В большинстве случаев для изменения функции подачи топлива можно заменить горелку. Существуют также модели с конфорками или даже двумя конфорками, с электронным или электромеханическим управлением.

Проблема в том, что чем более продвинутой будет функциональность такого устройства, тем сложнее будет процесс установки.

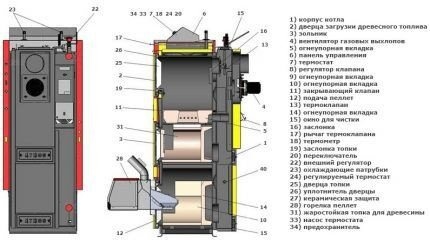

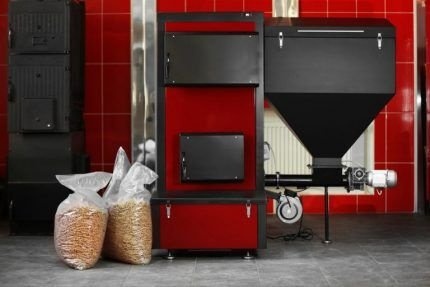

Пеллетный котел относится к твердотопливным установкам. Сжигает пеллеты, изготовленные из древесных отходов (+)

Владельцы загородных домов, отапливаемых комбинированным котлом, единогласно заявляют о его неоспоримом преимуществе. Это особенно актуально, если дом расположен вдали от крупных населенных пунктов, а отсутствие газа и частые отключения электроэнергии являются нормой для данной местности.

Кроме того, комбинированный котел, также известный как универсальный котел, имеет много других преимуществ.

Это позволяет им конкурировать с самыми популярными типами однокомпонентных систем:

• современные уровни программного контроля;
• экономические затраты на обеспечение системы отопления.
• возможность подключения нескольких контуров;
• отсутствие перебоев в работе системы отопления - при прекращении подачи одного из видов топлива доступна альтернатива;
• широкий спектр мер по технической модернизации - замена горелок, установка котлов;

Модели с электромеханическим управлением будут незаменимы в домах, расположенных в районах с частыми перебоями в подаче электроэнергии.

Эта опция позволяет при необходимости перевести систему котла на ручное управление, не влияя на эффективность системы.

Мощность котла становится решающим фактором при выборе котла из широкого спектра доступных моделей

Популярные варианты комбинации топлива

Комбинированные котлы - это решение для самых разных задач, от крупных до менее сложных. Например, они способны обеспечить горячей водой одну семью из 3-5 человек, а также отопление офисного здания или многоквартирного дома.

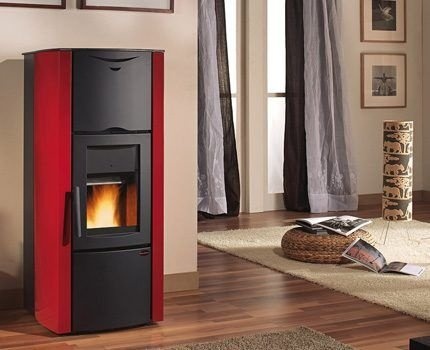

Вариант #1 – комбинация газ/электричество

Электричество - самый эффективный способ нагрева воды. Быстрое повышение температуры достигается за счет воздействия на теплоноситель с минимально возможной задержкой.

Основным преимуществом комбинации газа и электричества является ее гибкость, которая проявляется в возможности подключения к нескольким системам отопления, а также в возможности установки нескольких контуров.

Особенности комбинированных обогревателей, которые дают значительные преимущества

• Низкое потребление энергии. Котел работает на газе, а электронагреватель может быть включен только при необходимости - для быстрого нагрева воды или когда нет доступа к газовой сети;
• Нагревательные элементы малой мощности - многие модели на рынке предназначены только для поддержания определенной температуры.
• Небольшие размеры. Прибор имеет увеличенную камеру сгорания для сжигания газа, теплообменник со встроенным нагревательным элементом или другой тип нагревательного устройства;
• Категория низких цен. Это достигается за счет отсутствия отдельной камеры сгорания - нагреватель установлен внутри теплообменника. В приборах, где нет вторичного контура, предусмотрено подключение водонагревателя;

Хотя газ является экономичным топливом, то же самое нельзя сказать об электричестве. Поэтому для домов, расположенных в районах со слабо развитой газовой сетью, необходимо рассмотреть другой вариант котла на другом топливе.

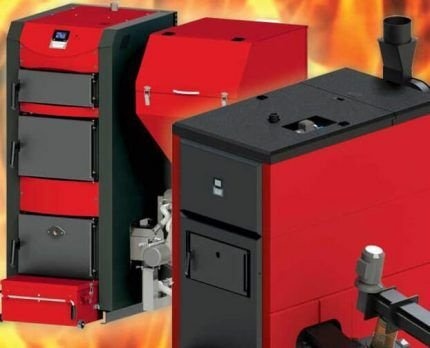

Вариант #2 – комбинация дрова/газ

Газ и дрова считаются более экономичными видами топлива. Размеры отопительного устройства, работающего на таком топливе, впечатляют - для каждого вида топлива предусмотрены отдельные камеры сгорания.

Специфика конструкции котлов с комбинацией газа и дров определяет расположение одного или двух теплообменников. В первом случае он служит общим элементом для всех камер стрельбы.

В случае перерыва в подаче газа оборудование будет переведено на электричество - месяц такого отопления будет округлен в счете за электричество

В двухконтурном котле для горячей воды используется только один вид топлива. Для установки комбинированного котла этого типа требуется предварительное разрешение.

Кроме того, эти котлы делятся на два различных типа: котлы с общей камерой сгорания и котлы с отдельной камерой сгорания. Первый вариант относится к самостоятельно построенным блокам. Они используются для того, чтобы минимизировать конечные затраты на установку отопления в дачном доме.

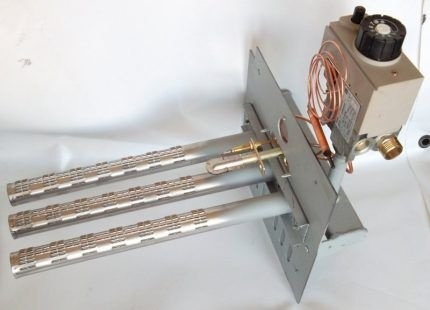

Установка газовой горелки в классической модели котла производится своими руками, а если используется твердое топливо, то демонтируется. Этот вариант создает неприемлемые условия работы для теплообменника - эффект высоких температур во время работы горелки. Это распространенная причина неисправности котла.

При выдаче разрешения на комбинированный газомазутный котел главным аспектом являются технические данные твердотопливной зоны, которые не должны влиять на газовый котел.

Конструкция с отдельными камерами сгорания имеет двухконтурную систему, один из которых используется для нагрева воды для отопления, а другой - для подачи горячей воды для бытовых нужд.

При переводе твердотопливного котла на использование дизельного топлива устанавливаются только доменные горелки:

Фотогалерея Фото из Переоборудование твердотопливного котла в жидкотопливный агрегат производится с установкой только паяльной лампы, так как дизельное топливо требует подачи воздуха в строго определенных пропорциях Для переоборудования котла и перевода его на жидкое топливо подойдет даже бывшая в употреблении горелка. В нашем примере это горелка от котла Kiturami turbo 30R Вентиляторная горелка является энергозависимым устройством. Он должен быть подключен к сети и к контроллеру Контроллер вентиляторной горелки обеспечивает полную автоматизацию включения и выключения устройства, а также поддержание стабильной и комфортной температуры. Кроме того, желательно оснастить его датчиком, реагирующим на уровень жидкого топлива в баке. Все элементы системы должны быть собраны в единую систему и проверены контакты соединений и функциональность устройств. К блоку управления должен быть подключен датчик температуры, который реагирует на фактический температурный фон и отправляет записанные данные на устройство активации и блокировки горелки. В предлагаемом решении 70-литровый бак используется для хранения и дозированной подачи дизельного топлива в камеру сгорания.

Переход с твердотопливного отопительного оборудования на жидкотопливный вариант позволит снизить затраты без ущерба для производительности. Это решение практично, если переход на сетевой газ пока невозможен. Тем не менее, дизельное отопление в 2-3 раза дороже газового.

Вариант #3 – комбинация дрова/электроэнергия

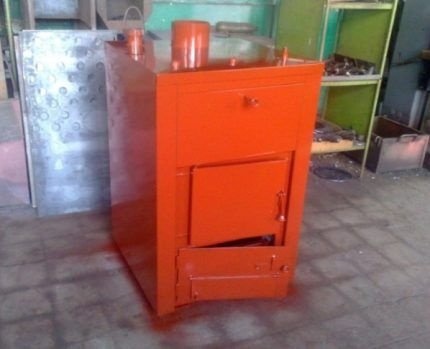

При невозможности подключения к газовой сети или отопления от баллонов чаще всего используются твердотопливные котлы. Они имеют высокий КПД и являются энергонезависимыми.

По своей конструкции дровяные и электрические котлы весьма похожи на газовые модели. Можно также изготовить этот тип оборудования самостоятельно. Достаточно определить необходимую мощность, выбрать нагревательный элемент и установить его в теплообменник.

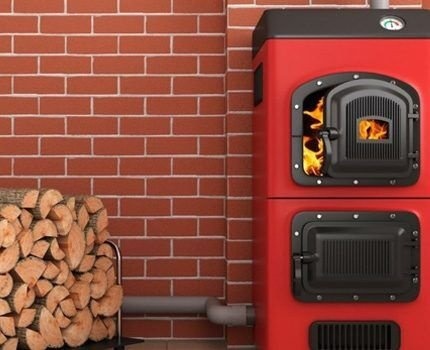

Заводские модели универсальных котлов отопления дровами/электричеством оснащены полным набором необходимых компонентов. Они имеют правильно спроектированный выход и расположение нагревательного элемента, что обеспечивает высокий уровень эксплуатационной безопасности во время использования.

В дополнение к этим характеристикам следует отметить следующие особенности дровяных/электрических котлов

• Повышенная устойчивость к растрескиванию - завод поставляет нагревательные элементы (ТЭНы), выдерживающие высокие тепловые воздействия при работе топочной камеры;
• Ремонтопригодность - если электрическая часть котла выходит из строя, ее можно легко заменить. Эта функция недоступна во многих моделях газовых отопительных приборов.
• Дополнительные опции - подключение нагревательного элемента через контакт с термостатом или специальный программный блок, позволяющий дистанционно управлять котлом;

Мощность твердотопливного котла регулируется относительно медленно. В связи с этой особенностью производители рекомендуют использовать электронную часть системы отопления для осуществления быстрого регулирования уровня нагрева.

Вариант #4 – многотопливные установки

Конструктивные особенности многотопливных систем отопления для бытового использования основаны на применении нескольких альтернативных видов топлива. Такие системы отопления включают модели с комбинацией пеллет/газа/дров/электричества.

В большинстве разновидностей пеллетных комбинированных котлов горелка является сменным элементом, поэтому камеру сгорания можно использовать и для других видов топлива.

Важнейшей конструктивной особенностью пеллетных котлов является то, что они оснащены несколькими камерами сгорания, приспособленными для использования одного вида топлива - твердого или жидкого.

В дополнение к функциональности можно установить электрический нагревательный элемент, расположенный в камере теплообменника.

Легко снимаемая пеллетная горелка позволяет использовать другие виды топлива, например, дизельное топливо или газ.

Фотогалерея Котлы, предназначенные для сжигания всех видов топлива, имеют объемную горелку, в которую можно загружать дрова, уголь или пеллеты. Возможна установка одного, двух или более нагревательных элементов В ассортименте комбинированных котлов есть модели со съемным бункером, который можно вынуть и поставить обратно при необходимости В конструкции комбинированных котлов, потребляющих топливо в любом агрегатном состоянии, есть камера сгорания для газа и дизельного топлива Особого внимания заслуживают комбинированные котлы, работающие по принципу пиролиза твердого топлива. Они экономичны и могут использоваться практически в любых инфраструктурных условиях Котлы универсального применения со съемным бункером для пеллет Дополнительная камера в конструкции Универсальный пиролизный котел

Использование этого вида энергоносителя требует условий для создания принудительной тяги и специфических конструктивных особенностей теплообменника. Все эти характеристики характерны для пеллетного котла.

Только после выполнения этих требований можно устанавливать многотопливное отопление:

• Организованная подача топливных материалов к котлу - это наиболее критичный вопрос при проектировании установки отопительных котлов с комбинацией газ/дрова/электричество;
• Предоставление места для хранения энергии - в случае накопительного отопления устанавливаются внешние стальные короба или выделяется отдельное помещение или в некоторых случаях здание; дизельное топливо хранится в резервуарах, подключенных к насосной установке.
• Необходимым условием для работы пеллетного нагревателя и газовой и дизельной горелки является бесперебойное электроснабжение (исключением является использование твердого топлива);

Прежде чем приобретать универсальные отопительные приборы, необходимо проанализировать основные факторы, влияющие на выбор конкретной модели.

Поэтому необходимо оценить возможность использования любого типа энергоносителя, так как стоимость такого устройства гораздо выше, чем для однотопливных систем.

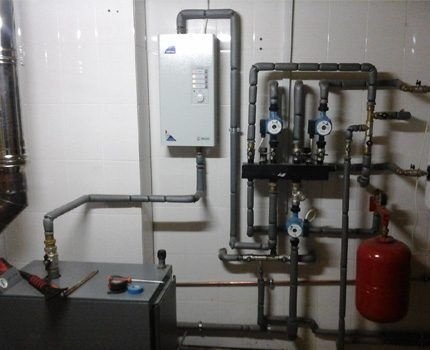

Необходимо заранее рассчитать диаметр дымохода, так как коэффициент тяги должен соответствовать хотя бы минимальным требованиям для каждого вида топлива.

Как подобрать правильный котел?

Единственным объективным критерием выбора комбинированного котла для вашего дома является мощность, необходимая для работы системы отопления. На это значение не влияет количество подключенных отопительных контуров.

Нет смысла платить больше за мощный котел в надежде, что автоматика сможет отрегулировать его работу. Такой подход способствует "холостой" работе устройства, что приводит к более быстрому выходу его из строя. Этот режим работы также ускоряет процесс конденсации.

Что касается расчета мощности, то для обогрева площади 10 м2 теоретически требуется 1 кВт тепловой энергии.

Однако это довольно условная цифра, которая корректируется на основе следующих параметров:

• количество этажей;
• Теплоизоляция здания.
• Высота потолков в доме;

Поэтому при расчетах рекомендуется использовать коэффициент полтора, т.е. увеличить резерв на 0,5 кВт. Эффективность многоконтурной системы отопления рассчитывается с надбавкой 25-30%.

Так, для отопления здания площадью 100 м2 потребуется мощность 10-15 кВт для одноконтурного отопления теплоносителем и 15-20 кВт - для двухконтурного.

Чтобы выбрать газовую горелку для твердотопливного котла, необходимо точно измерить размеры камеры сгорания. Именно эти пропорции будут соответствовать размеру газовой горелки

Еще одним важным критерием при выборе конвекционного котла является ценовая категория. Цена прибора зависит от мощности, количества функций и производителя.

Другие характеристики не менее важны для пользователей:

• размеры;
• вес и особенности установки;
• ГВС;
• компоненты;
• материал изготовления;
• простота использования;
• другие.

Сразу же нужно будет решить вопрос с горячей водой: будет ли бойлер обеспечивать горячую воду или для этой цели будет использоваться электрический бойлер.

Если выбран первый вариант, то выбирается более предпочтительный вариант - накопительный бак или проточный, а также параметры бака для воды в соответствии с потребностями (рассчитываются исходя из количества жителей).

Что касается размера устройства, то он имеет значение только в том случае, если оно устанавливается в помещении с небольшой площадью.

Имеется широкий ассортимент котлов по материалу. Однако наиболее популярными вариантами являются сталь или чугун. Кроме того, такой котел способен выдерживать высокие и длительные температурные нагрузки и имеет более длительный срок службы.

Если судить по интенсивности продаж и по отзывам потребителей, активным спросом пользуются следующие модели:

Фотогалерея Фото из Устройство может работать на всех видах топлива, включая электричество. Двухконтурный агрегат идеально подходит для отопления дома площадью до 200 м2 и снабжения горячей водой семьи из 4-5 человек. Котлы Житомир-9 представлены одноконтурными и двухконтурными моделями. Работают на твердом топливе с КПД 78%, на газе с КПД 92% Предназначены для работы на твердом топливе, жидком топливе и природном газе. Безупречно обогревает дома площадью до 200 кв. м. Оснащен автоматической системой управления. КПД варьируется в зависимости от топлива в диапазоне 90-95% Двухконтурный комбинированный котел перерабатывает все виды топлива. В стандартную комплектацию входит большая топка, электронное управление и собственный циркуляционный насос. Он прекрасно отапливает дом площадью до 350 м² Владельцы котла могут выбрать любой вид топлива, включая природный газ и электричество. Номинальная мощность 22 кВт, при подключении к сети только 6 кВт. Отапливает 220 м² Твердотопливный прибор предназначен для сжигания угля или древесины. Дизельное топливо, газ и электричество считаются резервными видами топлива. При подключении к сети обогревает до 500 кв. м при мощности 6-9 кВт. Надежно работающая модель полностью соответствует характеристикам, предоставленным корейским производителем. Комбинированный котел Теплодар Куперс PRO 42 предназначен для отопления помещений площадью до 420 кв.м. Возможна установка нагревательных элементов. Цикл сжигания древесины работает по принципу длительного горения, одной загрузки дров хватает на 8 часов Популярный агрегат Zotamix 20 кВт Котел Житомир Атем 9 Чешский ATMOS DC18SP Производительный агрегат Kiturami KRM 30R Доступный Kupper PRO 22 Сильный агрегат ZOTA MIX 50 Стабильно работающий Kiturami KRM 20R Практичный Kuper PRO 42

Автоматизация управления влияет на комфорт использования, а система безопасности зависит от степени автоматизации процесса сжигания энергоносителей. Большинством моделей можно управлять с помощью удобных пультов дистанционного управления или панелей.

Большинство моделей также доступны с дополнительными опциями. Это может включать варочную поверхность, форсунки, регуляторы тяги, горелки, акустический кожух и т.д.

Выбирать котел по этому параметру следует в зависимости от личных предпочтений и суммы денег, выделенной на покупку.

При выборе комбинированного котла на дровах/энергии необходимо рассчитать требуемую мощность нагревательного элемента. Рекомендуется выбирать модели с коэффициентом не менее 60% от необходимого для обогрева дома.

Необходимо учитывать вес оборудования и сложность установки.

Большинство напольных отопительных котлов, оснащенных несколькими камерами сгорания, требуют установки в жилище дополнительного бетонного цоколя, поскольку стандартное напольное покрытие не выдержит такой нагрузки. Лучшее решение - построить отдельную котельную.

Если вы знаете основные параметры, влияющие на выбор конвекционного котла, вы сможете выбрать наиболее подходящую модель.

Дополнительные рекомендации по выбору, а также сравнительный обзор различных отопительных приборов для частного дома приведены в этой статье.

Выводы и полезное видео по теме

Принцип работы универсальных отопительных приборов на видео:

Принципы выбора конвекционного котла в видеоролике:

Пример работы комбинированного пеллетного отопительного котла:

Независимо от типа выбранного прибора, будущая система отопления должна быть спроектирована до ее приобретения. Сюда входят: трубопровод, дымоход и меры безопасности при эксплуатации отопительного прибора.

Это обеспечит полноценное функционирование системы отопления при минимальных затратах на электроэнергию.
