Колпаковая печь своими руками — схемы и детальная поэтапная инструкция

Несмотря на современное изобилие различных отопительных приборов и систем, кирпичные кухни не спешат "сдавать позиции". Многие владельцы строящихся загородных домов, планируя систему отопления, предусматривают место и для этого традиционного отопительного прибора, который в любом случае может и обогреть, и помочь в приготовлении пищи.

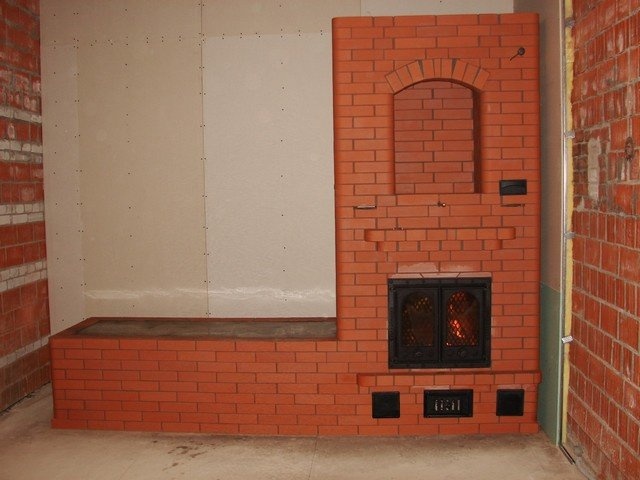

Колокольная печь своими руками - обучающее видео по кладке + порядовка

Более того, в этой области идет постоянное развитие, поиск интересных решений, разработка новых моделей, отличающихся повышенными эксплуатационными параметрами. Хорошим примером этого являются так называемые колокольные плиты. Наиболее популярными из колокольных печей являются конструкции русского инженера И.В. Кузнецов. С 1962 года он совершенствует существующие конструкции и разрабатывает новые версии. В результате существует около 150 моделей различных размеров и предназначенных для обогрева различных помещений.

Плиты Кузнецова очень популярны. Поэтому, чтобы удовлетворить потребности заинтересованных читателей, темой данной публикации станет колокольная плита своими руками - видео-инструкция + порядовка. Мы представим один из универсальных вариантов таких плит, который вполне доступен для самостоятельного строительства.

Колпаковые печи Кузнецова

Общие принципы колпаковых печей

Печи Кузнецова, разработанные И.В. Кузнецова характеризуются высокой производительностью. Кроме того, они имеют очень эстетичный внешний вид, который может дополнить и гармонично вписаться в любой стиль оформления интерьера.

В просторечии конструкции этого инженера часто называют "колпаковками" или "кузнецовками". Их заслуженная популярность объясняется тем, что они выгодно отличаются от других плит благодаря своей эффективности и повышенной теплоотдаче. Почти все плиты Кузнецова имеют КПД, близкий к 80-85%, в то время как у традиционной русской плиты этот показатель не превышает 60%, несмотря на большой вес и внушительные линейные размеры.

Такой высокий КПД был достигнут благодаря продуманному расположению внутренних каналов печи, по которым движется нагретый газ. Почти все существующие конструкции печей имеют систему воздуховодов для нагретых газов, которая, по сути, состоит из длинного лабиринта. Горячий воздух, проходящий через этот лабиринт, отдает тепло кирпичам и быстро остывает. Без хорошо организованной тяги в таких конструкциях отток продуктов сгорания из камеры сгорания замедляется или прекращается, поэтому дым часто начинает проникать в помещения (например, при сильном ветре снаружи).

В конструкциях Кузнецова действуют принципы свободного потока газа, поэтому теплообмен в них происходит по-другому. Колпаки - вентиляция, которые устанавливаются внутри печи, осуществляют поэтапный отвод тепла от горячих потоков. Охлажденные газы не идут сразу в дымоход, а медленно опускаются на дно колокола и оттуда стекают в дымоход. Это происходит до тех пор, пока в печи сохраняется тепло.

Этот процесс можно проследить с помощью эксперимента с горячим дымом в перевернутом стакане - сначала он поднимается, касается дна сосуда, нагревает его, а затем, распространяясь по стенкам, опускается на дно, охватывая своим теплом все пространство стакана.

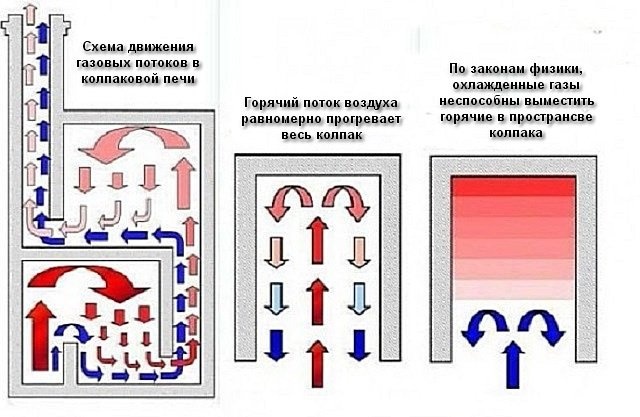

Принципы построения колокольной печи

Конечно, печи Кузнецова сложнее, но главное, что газовые процессы в них происходят естественным образом. Это позволяет добиться высокой теплоотдачи и серьезной экономии твердого топлива.

Отдельно следует сказать о тяге, создаваемой в такой плите. Оно создается не только дымоходом, но и тем, что высокая температура газов, поднимающихся под вытяжкой, создает в воздухе отрицательное давление. Это явление создает естественную тягу в колокольных плитах и не требует строительства высокого дымохода, что необходимо, например, в случае деревянных голландских и шведских плит.

Цены на печи

Двускатная плита

Следует отметить, что существуют различные типы колокольных плит, которые по принципу работы схожи с обычными воздуховодными установками. Например, они делятся на следующие "классы":

• Многофункциональные конструкции, включающие в себя не только плиту, но и духовку, сушильную камеру, резервуар или контур для воды и подогреваемую кровать.
• Отопление. Предназначен исключительно для обогрева помещений. Этот вариант, кстати, выбирают реже, так как частные домовладельцы обычно предпочитают многофункциональные конструкции, потому что они более практичны.
• Плиты для ванн, назначение которых понятно уже из названия.
• Нагрев и приготовление пищи с помощью одно- или двухконфорочной плиты. Такая конструкция будет хорошо работать как для подогрева и нагрева воды, так и для приготовления или разогрева пищи. Одним словом, она спасет домовладельцев в любой ситуации.

Если выбрать плиту с широким входом в духовку и установить стеклянную дверцу, ее можно использовать в качестве камина.

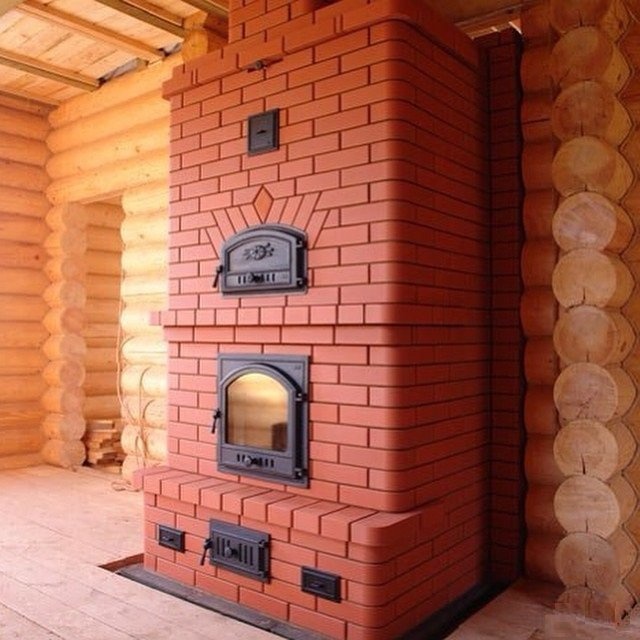

Плита с большой камерой сгорания и прозрачной дверцей также становится идеальным камином

Вы заметите, что существует широкий ассортимент колокольных плит. Можно подобрать вариант, идеально подходящий по функциональности, а также по своим размерам и показателям теплоемкости для конкретной зоны дома.

Явные достоинства колпаковых печей

К преимуществам конструкции колокольной плиты можно отнести следующие моменты:

• Характерной особенностью этого типа плит является равномерный нагрев всех стенок и их высокая теплоемкость.
• При строительстве колокольных печей требуется меньше кирпича и, следовательно, меньше раствора. Сама кирпичная кладка намного проще в строительстве, поскольку нет необходимости в длинных лабиринтах воздуховодов для перемещения газовых потоков.
• Неприхотливость колоколообразной конструкции в обслуживании. Узкие каналы в плитах с воздуховодом требуют частой очистки, так как они быстро забиваются сажей. Их узость значительно уменьшает тягу, что может привести к обратному току продуктов сгорания, которые начинают поступать в помещение.
• Меньшее количество используемого материала делает горшок более легким, что означает, что фундамент не должен быть таким массивным, как в кухнях с воздуховодами.
• Конструкция и отапливаемые помещения быстро нагреваются.
• В кожухе этой конструкции достаточно места для установки водяных теплообменников. Нагретая вода может использоваться для бытовых нужд или подаваться в отопительный контур, подающий тепло в другие помещения дома.
• Сгорание в этой конструкции происходит более интенсивно, поэтому в продуктах сгорания практически не остается твердых частиц. Положительным следствием этого является то, что на стенках дымохода будет скапливаться гораздо меньше отложений и, следовательно, его придется реже чистить.
• Как упоминалось выше, часть дымохода, возвышающаяся над крышей, может быть меньше, чем в воздуховодных конструкциях, где высота дымохода должна быть не менее пяти метров.

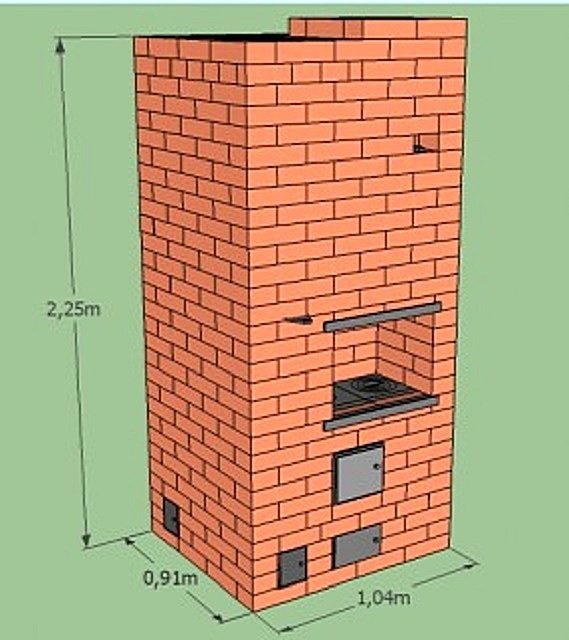

На иллюстрации показан дизайнерский вариант компактной плиты с крышкой, которая отлично подходит для отопления дома с небольшой площадью. Его размеры составляют 910×1004 мм, что означает, что площадь его поверхности составляет всего 0,95 м².

Конструкция и принцип функционирования колпаковой печи

Кухни Кузнецова могут быть как одноконфорочными, так и двухконфорочными. Второй вариант является более распространенным, поскольку его эффективность намного выше. Простейшая схема такой плиты показана на рисунке.

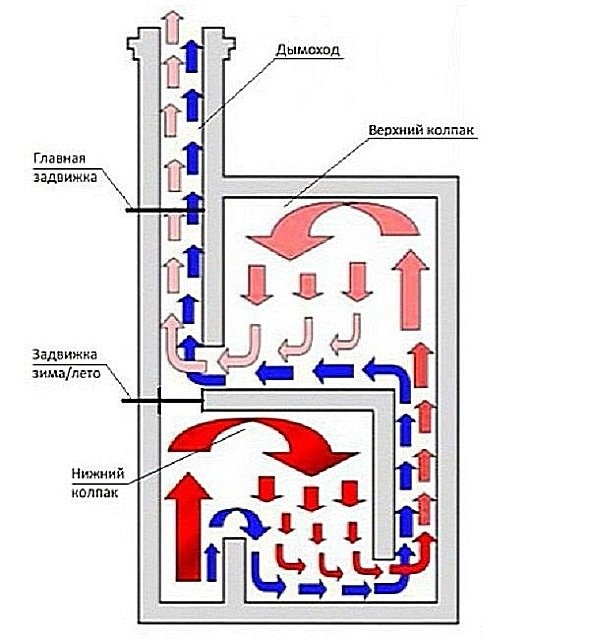

Схема одной из простейших плит Кузнецова с двойным колоколом

• В верхней передней части топливной камеры находится затвор, называемый затвором зима-лето. Это необходимо для того, чтобы направить горячий воздух из топки прямо в дымоход - это необходимо летом, когда должна работать только варочная панель. Если эта и расположенная выше заслонка (закрывающая дымоход) открыты, то дым, найдя легкий путь для выхода, будет попадать в дымоход не через колпаки, а непосредственно в дымоход. Зимой нижняя заслонка закрывается, а верхняя полуоткрывается, и горячий воздух, проходя через всю конструкцию плиты, нагревает стены и, уже охлажденный, отдавая тепло, уходит в дымоход.
• Очаг расположен в передней части каменки. На рисунке показан выход нагретого воздуха из дымохода прямой красной стрелкой, направленной вверх.
• Теплый воздух проходит через канал стыка к потолку верхней крышки. Там горячие газы остывают и начинают спускаться к потолку, разделяющему нижний и верхний колокола. Спускаясь и проходя вдоль пола, горячий воздух попадает в отверстие, которое направляет уже сильно охлажденные газы в дымоход.
• Затем нагретый воздух из очага поступает в нижний колокол, который отделен от очага сплошной перегородкой. После попадания в нижнюю топку горячий воздух поднимается к потолку нижней камеры сгорания. Затем, по мере охлаждения, она постепенно опускается в нижнюю часть колокола, где на дне, в задней стенке колокола, имеется отверстие, ведущее к воздуховоду, соединяющему нижний колокол с верхним.

Если в крышке должен быть установлен водяной контур, лучше всего разместить его в верхней части нижней крышки. Это не влияет на горение и не нарушает тепловой баланс каменки.

Расчет колпаковой печи

Чтобы гарантировать, что обогреватель будет работать так, как ожидается, его размер должен соответствовать фактическому помещению (или помещениям), которое будет обогреваться. Чтобы выбрать правильную конструкцию плиты, сначала определите объем обогреваемого помещения и теплопотери. Также необходимо учитывать размеры стен каменки, которые участвуют в прямом теплообмене, принимая во внимание ряд важных нюансов.

Эти расчеты довольно громоздки и требуют определенного опыта и знаний. Поэтому он часто основывается на общепринятых "константах": для хорошо утепленного дома с обычным камином можно принять значение 0,5 кВт на квадратный метр площади помещения. Однако при сильном морозе необходимо применить дополнительный запас в 0,76 кВт/м².

Если у вас нет опыта подобных расчетов, рекомендуется использовать существующие планы, в которых проектировщики уже указали мощность плиты и площадь помещения, для которого она предназначена. Тем более что сейчас существует множество моделей с различными линейными размерами, рассчитанных на обогрев любой разумной площади.

А для любознательных читателей, которые все же захотят самостоятельно произвести расчеты необходимой плиты, наш портал опубликует специальную статью с подробным описанием алгоритма расчета и необходимыми ссылками и табличными данными.

Возведение колпаковой печи

Подготовительные работы перед кладкой печи

В список этапов можно включить все подготовительные работы, которые будут перечислены и описаны в этой главе.

Выбор модели и места для установки печи в доме

Прежде чем выбрать дизайн и размер плиты, необходимо определить, где она будет располагаться в доме, и примерную площадь, которую можно выделить под плиту.

Необходимо учитывать расположение дымохода, так как он должен проходить через софит между потолочными балками на расстоянии не менее 150 мм. Конечно, учитывается и расположение стропил крыши - здесь требования те же.

Цены на кирпич

кирпич

Фундамент под установку печи

Также необходимо подготовить прочное основание для каменки. Если печь строится вместе с домом, следует помнить, что фундамент здания должен быть отделен от фундамента печи. В противном случае перекос одного фундамента может привести к смещению конструкции другого из-за возможной усадки.

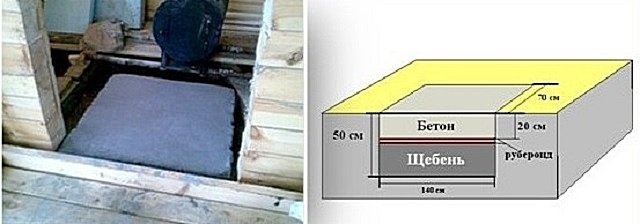

Толщина бетонной части фундамента должна быть не менее 200 мм.

Если вы решили построить банную печь в существующем доме с деревянным полом, необходимо будет удалить часть дощатого пола. Фундамент должен быть шире и длиннее основания плиты на 50-80 мм с каждой стороны. Если дом построен на фундаменте из бетонных плит, а конструкция плиты относительно небольшая, плиту можно установить на общем фундаменте дома. Обычно это указывается разработчиком нагревателя.

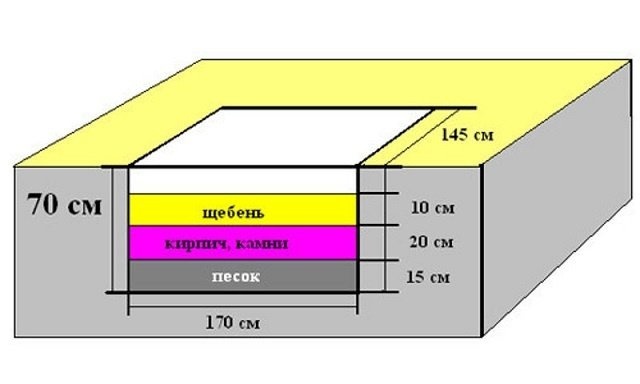

Примерная схема фундамента для плиты размером 1450×1700 мм (слой монолитного бетона толщиной 250 мм). Если площадь радиатора в подвале составляет около 1 м², то глубину фундамента можно уменьшить до 500 мм, так как вес конструкции при этом также значительно уменьшится.

Для фундамента необходимо вырыть котлован, глубина которого будет зависеть от расстояния между полом и землей. Общая высота фундамента (включая все конструктивные слои) должна составлять 500÷700 мм. Если пол находится высоко над землей, опалубку следует делать на это расстояние, так как фундамент должен простираться на высоту готового пола.

Гидроизоляционный материал должен быть прикреплен к стенкам опалубки, так как его необходимо будет полностью заполнить бетонным раствором. Приведенная выше схема укладки подходит для фундамента целиком, за исключением верхнего слоя бетона в грунте, который будет служить для него естественной опалубкой.

Если фундамент будет почти полностью погружен в грунт, то после влагоизоляции его стен дно котлована следует заполнить песчаной подушкой толщиной 150 мм, которую необходимо хорошо уплотнить. Поверх песка укладывается дробленый кирпич, гравий и камни, которые также должны быть максимально уплотнены. Толщина этого слоя должна составлять 150÷200 мм.

Цены на щебень

щебень

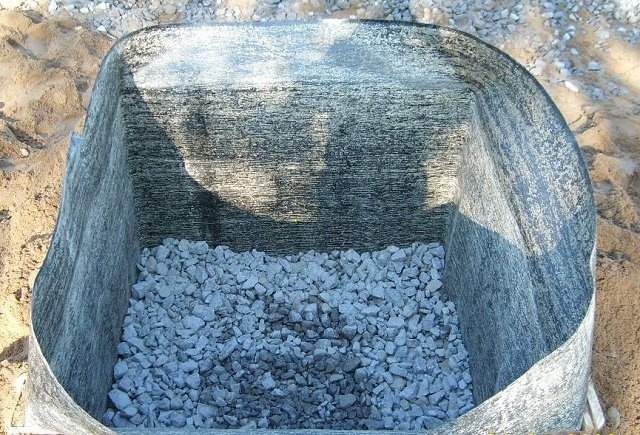

Опалубкой в данном случае служат стенки траншеи, выложенные просмоленной бумагой.

Сверху насыпается щебень. Затем опалубка поднимается вокруг котлована для заливки бетонного слоя, который рекомендуется армировать, поместив в раствор металлическую сетку 50×50 мм. Динамических нагрузок не предвидится, поэтому можно использовать бетон прочности М200 (примерные пропорции ингредиентов: цемент ПЦ400 - 1 часть, строительный песок - 1,9 части, гравий или щебень - 3,6 части).

Чтобы определить точное количество ингредиентов, необходимых для приготовления требуемого количества бетона для заливки фундамента печи, вы можете воспользоваться приведенным ниже калькулятором.

Калькулятор расчета составляющих для заливки бетонного фундамента под печь

Перейти к расчетам

Когда бетонный раствор хорошо затвердеет, что занимает около 24 часов, поверхность фундамента следует еще раз проверить на ровность. Если вы увидите на нем неровности, еще не поздно выровнять его тонким слоем раствора.

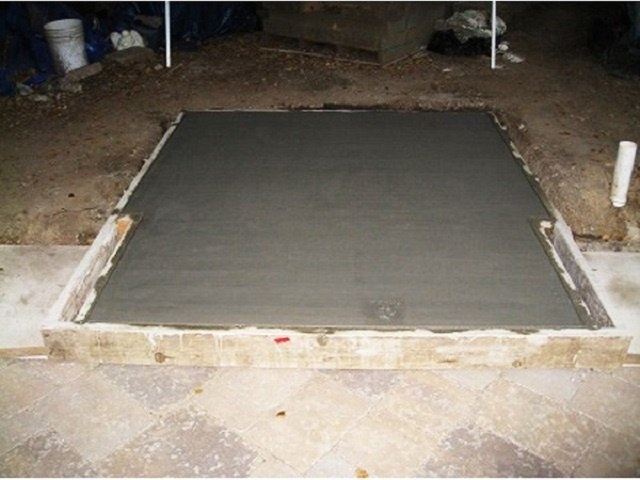

Бетон заливается в опалубку - подождите, пока он полностью затвердеет и наберет прочность.

После этого фундамент необходимо оставить до полного затвердевания, созревания и набора прочности бетона. Этот период должен составлять не менее трех недель, но рекомендуется нагружать плиту не ранее чем через месяц (если работы проводятся в теплое время года). В течение первой недели рекомендуется ежедневно смачивать поверхность залитой плиты - это улучшит качество фундамента и предотвратит его растрескивание или образование неустойчивой, пыльной поверхности.

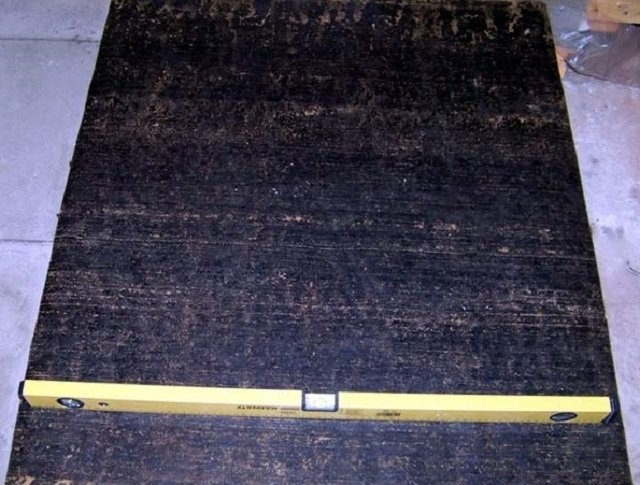

Готовый фундамент обязательно отделяется от стены влагозащитным барьером - рубероидом.

Перед установкой печи для сауны на затвердевший бетон наносится гидроизоляционный материал. Чаще всего для этой цели выбирают рубероид.

Раствор для кладки печи

Готовый раствор можно сделать так же, как это делали профессиональные сеялки, или купить готовый раствор.

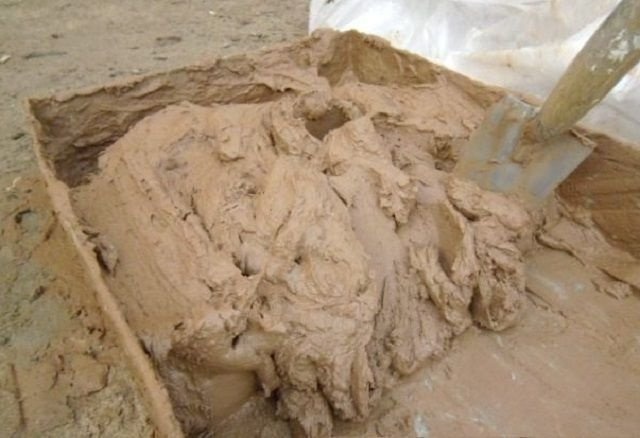

Качество горшка, а также долговечность и безопасность его работы напрямую зависят от качества раствора.

• Глину для раствора можно добыть и приготовить самостоятельно. Однако учтите, что это трудоемкий и длительный процесс, поскольку он должен быть очищен от грязи и корней растений. Глина залегает довольно глубоко, но если поблизости есть река, большой овраг или карьер, ее можно найти в слоях с крутыми, осыпающимися берегами (склонами).

Однако очистка и замачивание материала требует определенного времени. Если у вас есть свободные средства, самостоятельное изготовление глиняного раствора может сэкономить вам приличную сумму денег на плите.







Вы сами готовите раствор для плиты?



Если у вас есть место для копания качественной глины и вы заинтересованы в изготовлении собственного раствора, посмотрите статью на нашем портале "Глина для кладки печей". В издании вы найдете правила замачивания и очистки материала, а также рецепты приготовления растворов. Для каждой части плиты существует свой рецепт, учитывающий внешние и внутренние воздействия на кладку.



Цены на огнеупорный кирпич

огнеупорные кирпичи

• Более простой способ - купить готовую рафинированную и молотую глину в сухом виде, с необходимыми добавками для замешивания качественного пластичного раствора. В магазинах DIY можно приобрести несколько вариантов этого материала.

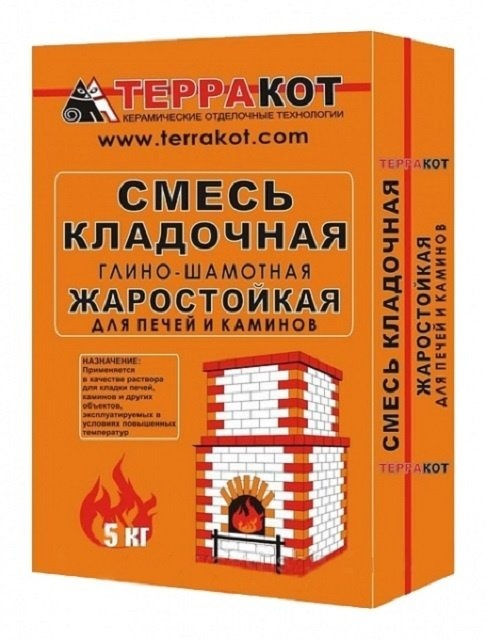

Самое простое решение, но требующее дополнительных затрат, - приобрести специальный готовый к использованию раствор на основе глины.

Например, чтобы сделать огнеупорную облицовку для топки или кладку из огнеупорного кирпича, можно купить смесь, изготовленную из огнеупорной глины. Для кладки красного кирпича подходит смесь на основе обычной глины.

Удобство готового материала заключается в том, что его не нужно очищать от загрязнений. Порошок нужно превратить в раствор только после добавления воды - пропорции указаны на упаковке. Кроме того, для промышленно изготовленных составов выбирается глина с нужным процентом жирности, а смесь обогащается специальными пластификаторами. Единственным существенным недостатком покупки сборного раствора являются дополнительные расходы, которые необходимо включить в бюджет строительства.

Важные рекомендации по проведению постройки печи

Чтобы не допустить ошибок при выполнении кладочных работ и при монтаже элементов металлических конструкций, стоит следовать рекомендациям, которыми делятся опытные строители-печники. Эти полезные советы включают следующие пункты:

• Для кладки используются только глиняные растворы, так как они имеют отличный контакт с кирпичами из того же материала.
• Поскольку первый ряд кладки определяет ход всей конструкции, его края и углы должны быть идеально прямыми. Для этого рекомендуется очень точно начертить периметр основания горшка на листе гидроизоляционного материала (смоляной бумаги). Эти линии облегчают определение местонахождения кирпичей.
• Первый ряд следует укладывать как один ряд. Однако важно точно следовать плану укладки кирпича.
• Когда вы готовитесь к строительству банной плиты, хорошо бы распечатать порядок отдельных рядов на принтере. Это не требует много времени и средств, но гораздо проще проверить положение каждого ряда.

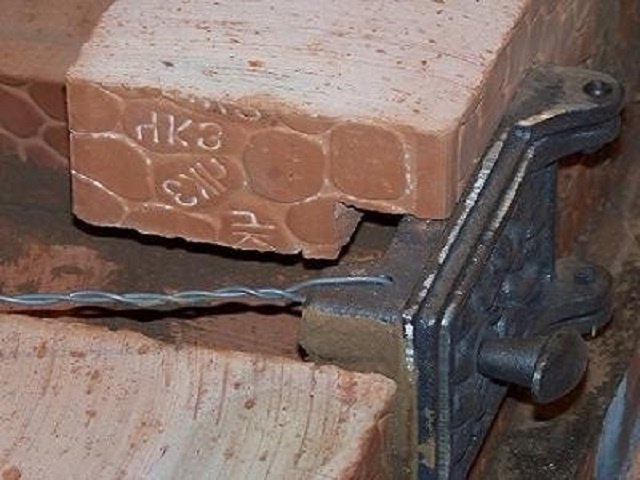

Заслонка топки, зольная дверца и прочистная дверца крепятся на проволоке, которая укладывается в швы между кирпичами.

• При установке металлических элементов на кирпичную кладку необходимо учитывать их тепловое расширение во время работы печи. По этой причине между стенами каркаса и кирпичной кладкой должна быть установлена асбестовая полоса толщиной 5 мм и шириной, равной ширине каркаса.
• Все металлические двери крепятся к стене с помощью стальной проволоки, которая вставляется в проушины, предусмотренные для нее в дверной коробке. Проволока скручивается и укладывается в швы кладки. Чтобы выровненные двери прочно стояли до полного схватывания раствора и окончательного возведения стен вокруг металлических элементов, их временно поддерживают с обеих сторон свободными кирпичами.

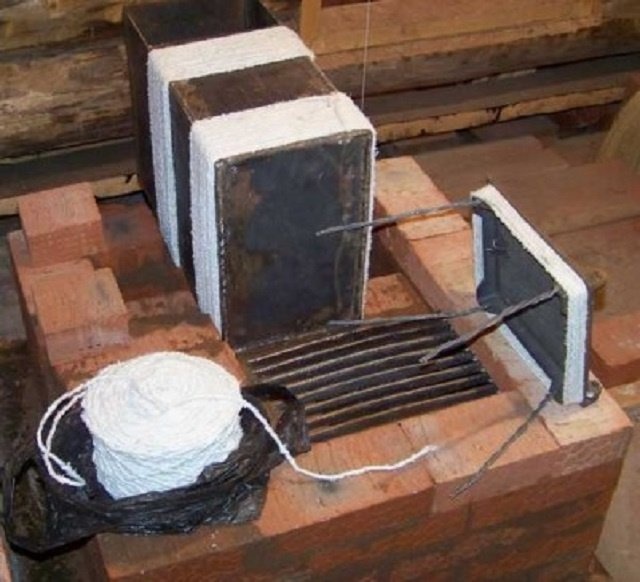

Использование асбестового каната для создания уплотнения и определения необходимого расширительного зазора между металлическими частями и кирпичной кладкой.

• При строительстве радиатора швы между кирпичами должны быть больше, чем при строительстве стен дома. Толщина швов может составлять 8÷10 мм. Швы между кирпичами следует немедленно заделать затиркой, если вы не планируете в будущем декорировать каменку штукатуркой или керамической плиткой.
• Вместо асбестовых лент для герметизации примыкания двери или плиты (если она присутствует в конструкции) к стене можно использовать асбестовый канат, который обматывается вокруг дверной коробки и корпуса плиты. Подобное уплотнение можно также поместить в зазор между колосниковой решеткой и стеной, запечатав его сверху жидким глиняным раствором.

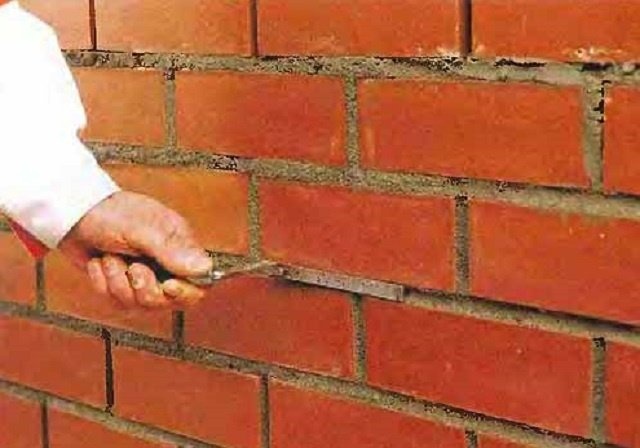

Затирку швов выполняют в тех случаях, когда плита сауны не предназначена для отделки штукатуркой, керамической плиткой или кафелем.

Для этого используется специальный инструмент, который может быть различной формы. В зависимости от этого суставы могут быть вогнутыми или выпуклыми, прямыми или полукруглыми. Швы затираются затвердевшим, но еще влажным раствором.

• Для облицовки очага используются огнеупорные кирпичи. Он устойчив к высоким температурам, не горит и не повреждается при прямом воздействии открытого огня и температурных колебаний.

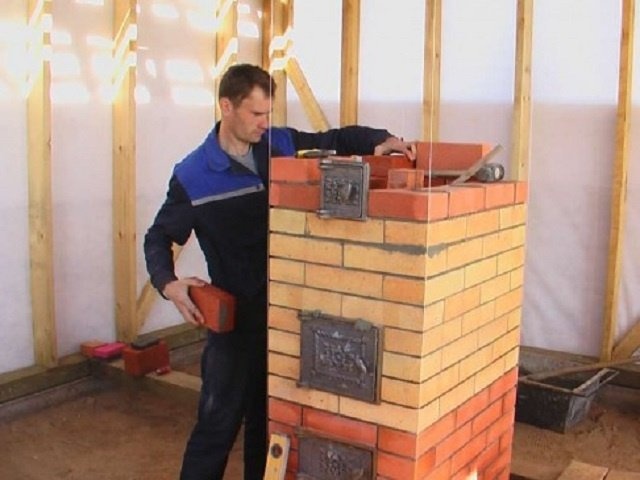

Вертикально натянутые шнуры помогут проверить точные углы наклона каменки.

• Когда печь впервые попадает в огонь, она может выделять дым, но по мере прогрева конструкции будет создаваться тяга, и дым должен уходить в дымоход. Если вы заметите, что дым все еще поднимается вверх, значит, вы допустили ошибку при кладке кирпича. Это можно устранить, только разобрав плиту сауны. Поэтому очень важно ознакомиться с узором каждого ряда и придерживаться его.
• Чтобы стены и углы плиты были ровными и не кривыми, рекомендуется натянуть в углах вертикально шнуры, прикрепив их к балкам чердачного перекрытия, а внизу - к полу. Вместо шнуров некоторые мастера используют деревянные доски, которые устанавливаются вертикально и помогают контролировать ровность кладки.
• Что касается замачивания кирпичей перед укладкой, то можно сказать, что одни пекари рекомендуют этот процесс, а другие категорически его отрицают. Чаще всего, однако, кирпичи следует замачивать, поскольку мокрые кирпичи не будут впитывать воду из раствора, а глиняная смесь будет высыхать естественным образом, что является оптимальным.
• Проверьте уровень каждого ряда с помощью спиртового уровня.
• Перед первым нагревом печи для сауны рекомендуется дать ей немного подсохнуть. Это можно сделать с помощью лампочки мощностью 200 Вт, которую помещают в камеру печи и включают примерно на 24 часа (иногда может потребоваться более длительный период). Все двери плиты сауны должны быть открыты. Затем можно разжечь первый костер, используя тонкие палочки, бумагу или солому, которые не утяжелят еще влажный раствор, но помогут ему равномерно высохнуть.
• Для укрепления кирпичных стен печи рекомендуется укладывать стальную проволоку в каждом втором или третьем ряду.

Инструменты для выполнения кладки

Теперь вам нужно подумать о том, какие инструменты вам понадобятся для выполнения работы, так как их нужно подготовить заранее.

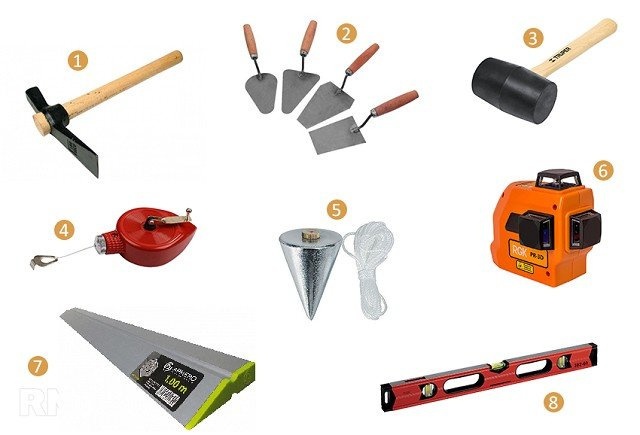

Инструментов не так много, но каждый из них важен.

Для укладки плиты необходимы следующие инструменты:

1 - молоток каменщика - для разбивания кирпичей при необходимости.

2 - Различные виды кельм - для кирпичной кладки.

3 - Резиновый молоток - для выбивания кирпичей в ряду при необходимости.

4 - Длинная струна для разметки.

5 - Отвес - для проверки вертикальности стенок банной печи.

6 - Лазерный уровень желателен, но можно обойтись и без него.

7 - Линейка - помогает проверить ровность стен.

8 - Спиртовой уровень для проверки ровности кирпичных рядов.

Вам также понадобится емкость для смешивания, раствор для соединения, дрель с насадкой для смешивания, рулетка, карандаш, шлифовальная машинка и стамеска. Для обеспечения безопасности при резке кирпича следует надевать защитные очки и перчатки.

Колпаковая печь с лежанкой —  инструкция по возведению с подробной порядовкой

Общие характеристики печи

Прежде чем приступить к кладке, следует отметить, что строительство этого объекта отопления - довольно трудоемкое занятие, требующее не только знаний, но и терпения. Поэтому, чтобы построить эффективную плиту, необходимо иметь хотя бы небольшой опыт. Профессиональные производители плит рекомендуют перед укладкой на подготовленный раствор уложить всю плиту без раствора в соответствии с выбранным планом, не отклоняясь от него ни на миллиметр и не внося никаких собственных изменений или дополнений.

В этом разделе мы рассмотрим корпусную плиту с реклинатором, как ее называли раньше. Эта конструкция снова основана на работе инженера I. V. Кузнецов. Конструкцию плиты bell можно считать универсальной, поскольку она включает в себя двухконфорочную плиту, духовку и сушилку.

Линейные параметры основания, включая камин, составляют 2980×770 мм, размеры самой плиты - всего 1160×770 мм, а ее высота - 2100 мм. Здесь следует отметить, что если вы хотите построить такую плиту без скамьи - это можно сделать, закрыв каналы под поверхностью скамьи и направив горячий воздух вдоль боковой стенки.

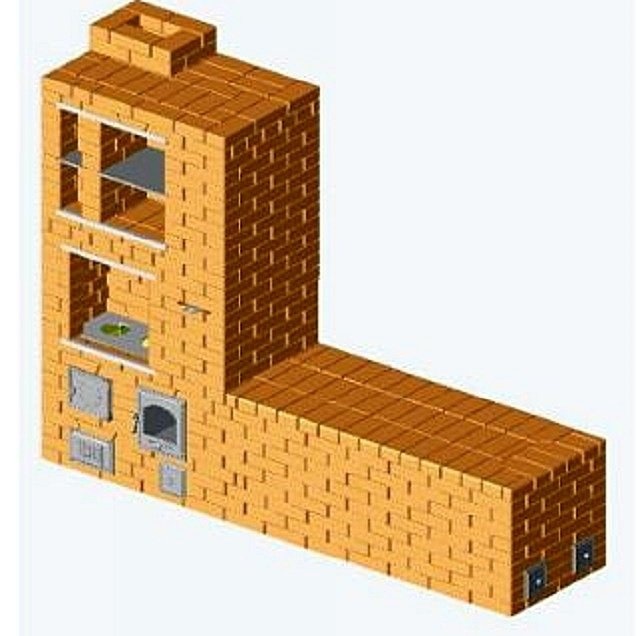

Общий вид колокольной плиты с очагом.

Тепловая мощность этой модели составляет 3,5 кВт при однократном нагреве в течение дня и 5,9 кВт при двукратном нагреве.

Он может обогреть комнату или, при правильной установке, целый дом площадью 50 м².

Топка глубиной 500 мм выложена огнеупорным кирпичом.

Особенностью этой модели является духовка, так как она имеет нестандартные размеры. Если у вас есть навыки и инструменты для работы с металлом, вы можете сделать его сами или поручить изготовление мастеру, специализирующемуся на работе с металлом. Плита должна быть изготовлена из стального листа толщиной не менее 2 мм, а дверь можно уже приобрести, например, дверь LK-370 с размерами 250 x 280 мм подходит для такого размера коробки.

Герметичная дверь со стеклом LK-370

Главной особенностью, отличающей эту модель от других, является ее подкладка, которая является не только дополнительной греющей поверхностью, но и удобным и теплым местом для сна.

Плита имеет дверцу прямого огня, что позволяет легко зажечь ее, даже если она долгое время не использовалась.

Перечень необходимых материалов

Для строительства печи для приготовления пищи в сауне необходимы следующие материалы и детали:

• Полка в нише, из стального листа толщиной 4 мм 165×180 мм - 1 шт.
• Красный кирпич, не считая количества для дымохода - 841 шт.
• Стекло для варочной камеры 130×130 мм - 1 шт.
• Огнеупорные кирпичи для футеровки камеры печи, тип SHA-8 - 23 шт.
• Стальной уголок 30×30×4×700 мм - 2 шт.
• Стальной уголок 30×30×4×600 мм - 3 шт.
• DPr-4 130×130 мм дверца для очистки - 5 шт.
• Чугунная двойная котельная плита 586×336 мм - 1 шт.
• DPK (P) 250×140 мм дверца пепельницы - 1 шт.
• Раздвижная дверь с прямым приводом 130×250 мм - 1 шт.
• Духовка из стали толщиной 2 мм, размер 250×280×360 мм с герметичной дверцей LK-370 - 1 шт.
• Каминная решетка - 250×300 мм - 1 шт.
• Трубочист 130×250 мм - 1 шт.
• Стальная решетка 500×700 мм - 1 шт.
• Полка сушильной камеры из стального листа толщиной 4 мм 440×425 мм - 1 шт.
• DT-3 люк в топку, 250×210 мм - 1 шт.

Иллюстрированная инструкция-порядовка с необходимыми пояснениями

Чтобы наглядно представить внутреннюю конструкцию банной плиты, следует сделать ее поперечное сечение. Эти виды очень полезны при прокладке радиатора, так как прокладка должна быть выполнена в точном соответствии с приведенными ниже схемами. На продольных разрезах отмечаются места, где ведется кладка огнеупорным кирпичом и где установлены металлические элементы. Кроме того, хорошо виден карниз строения, расположенный сзади печи с правой стороны, а также каналы горячего воздуха и дыма, выходящие из камеры сгорания.

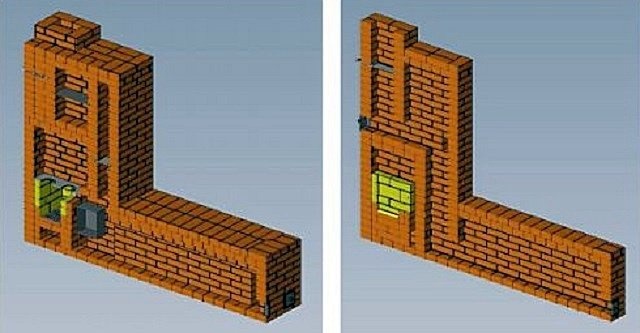

Продольные виды колоколообразного горшка с камерой сгорания

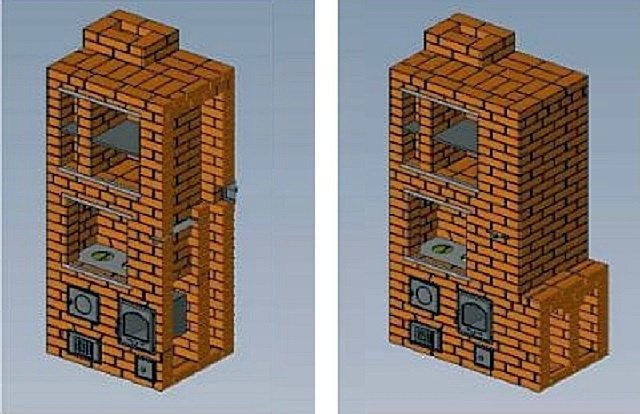

На следующих иллюстрациях показаны конечные секции печи, демонстрирующие установку печи и конфигурацию вертикальных воздуховодов и тех, которые будут проходить под камерой сгорания.

Та же печь, но в последних секциях

После того, как вы ознакомились с основными деталями подготовки печи для сауны, можно переходить к плану конфигурации. Это прояснит вышеупомянутые моменты и даст вам представление о других важных аспектах конструкции печи.

Иллюстрация:	Краткое описание операций

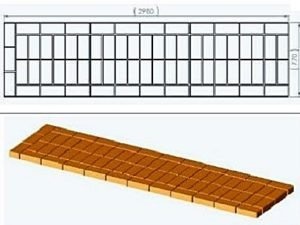

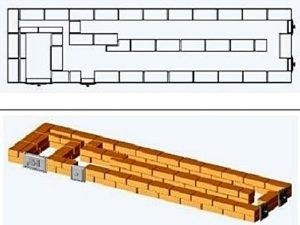

	Первый ряд в этом типе плиты, как и во всех других типах плит, укладывается на прочную кладку на подготовленный фундамент, на который предварительно уложен гидроизоляционный материал. Поверхность этого ряда должна доходить до уровня чистового пола. Поскольку первый ряд является основой всей конструкции, очень важно соблюдать прямые углы и идеально ровную поверхность, так как это определит направление дальнейшей кладки. Для строительства этого ряда необходимо 69 красных кирпичей.

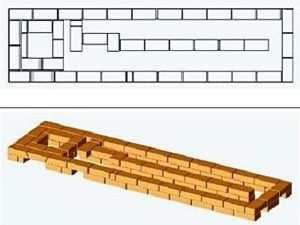

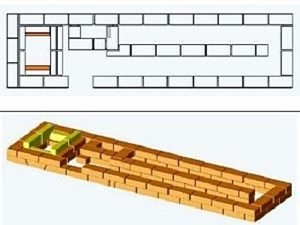

	Второй ряд. На этом этапе начинает формироваться система нижних каналов, включая каналы под лежаком, по которым будут проходить нагретые в печи газы, отдавая тепло кирпичным стенам. Кроме того, к сиденьям крепятся дверца для золы (250×140 мм) и три прочистные дверцы для каналов дымовых газов (130×130 мм), как показано на рисунке. На схеме хорошо видно, как формируется зольная камера и где должны быть установлены четыре дверцы. Подготовьте 37 и ½ красных кирпичей для второго ряда.

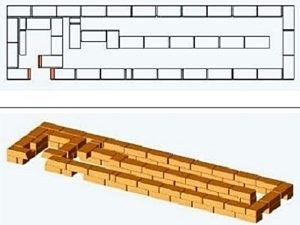

	Третий ряд укладывается, как показано на схеме. В этот момент обратите внимание на начало формирования задней стенки камеры, предназначенной для строительной печи. Она имеет ширину в два кирпича, т.е. ближе к задней стенке печи, чем к перегородке, разделяющей каналы, проходящие под поверхностью печи. Как видно из рисунка, расстояние между основной стенкой печи и задней стенкой камеры составляет полкирпича. Всего для строительства этого ряда необходимо 37 красных кирпичей.

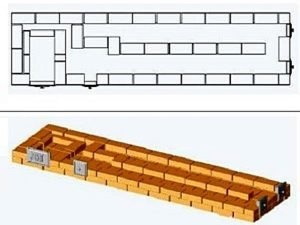

	Четвертый ряд. На данном этапе работ входы в зольник и прочистная дверца печи заблокированы. Поверх зольной дверцы укладываются выравнивающие кирпичи. Чтобы закрыть дверцу золы, подготовьте три кирпича с диагональными разрезами длиной ⅛ кирпича с одной стороны. Эти срезы будут использованы для изготовления кладочного гнезда для центрального кирпича, закрывающего панель. На чертеже разрезы отмечены оранжевым цветом. Для этого ряда необходимо подготовить 40 и ½ красных кирпичей.
	Затем подготовленные участки для посадки полностью перекрываются. Один кирпич подготавливается к укладке, разрезается по диагонали с обеих сторон на длину ⅛. Он располагается непосредственно над дверью. Второй кирпич разрезается только с правой стороны и укладывается сразу за первой линией панели. Таким образом, для завершения четвертого ряда потребуется два целых красных кирпича.
	Пятый ряд. На этом этапе начинает формироваться топливный элемент. Для внутренних стен используется огнеупорный огнеупорный кирпич. При кладке стен кирпичи укладываются снизу, или сбоку. При перемещении кирпичей вдоль стен между ними необходимо установить решетку. Кирпичи, укладываемые спереди и сзади камеры, должны быть предварительно обрезаны под углом к решетке. Между решеткой и краем кирпича должно соблюдаться расстояние 5 мм. Колосниковая решетка устанавливается между шамотными кирпичами на выступающих краях предыдущего ряда (на схеме обозначены оранжевым цветом). При кладке между шамотным кирпичом и наружным слоем красного кирпича печники рекомендуют укладывать плиту из базальтового сердечника толщиной 4÷5 мм. Этот слой должен быть уложен вокруг всей футеровки печи. В этом же ряду на задней стенке каменки за варочной камерой начинает формироваться вертикальный канал. Кирпич, уложенный с правой стороны канала, должен быть подрезан под углом к нижней стороне. Этот подрез показан на фотографии
