Какие радиаторы отопления выбрать – алюминиевые, стальные или чугунные





Выбор радиаторов для системы водяного отопления всегда является прерогативой домовладельца, даже если установка осуществляется нанятыми мастерами. Но не так-то просто выбрать радиаторы по совету продавцов или отзывам интернет-пользователей - первые часто не разбираются в теме и повторяют рекламные слоганы, вторые "хвалят свое болото", что вполне понятно. Чтобы выяснить, какие радиаторы лучше выбрать для квартиры или частного дома, предлагаем воспользоваться простым и понятным алгоритмом.

Инструкция по выбору батарей – упрощенный подход

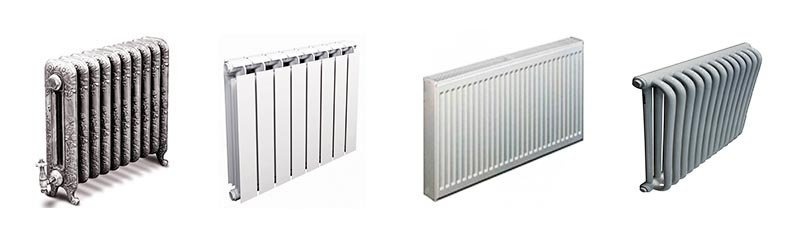

Прежде чем купить или заказать новые радиаторы отопления, стоит бегло просмотреть каталоги крупнейших интернет-магазинов. Это позволит вам получить представление о порядке цен и ознакомиться с существующими типами радиаторов. Все конвекционные радиаторы водяного отопления делятся на 4 группы:

• биметаллические - секционные и монолитные;
• сталь - панельная и трубчатая.
• алюминиевые - секционные;
• чугун;

Лирическое отступление. Вы можете прочитать обзоры и статьи на сайтах, публикующих рейтинги продукции различных брендов. Но много хорошей информации не принесут - на форумах бесконечно спорят и пишут фальшивые отзывы, а рейтинги часто составляют 10 лучших производителей с первых страниц поиска.







Чтобы выбрать мощность радиаторов отопления, необходимо сначала рассчитать количество тепла, используемого для обогрева каждого помещения. Методы расчета - по площади, объему или теплопотерям здания - мы публикуем в отдельной статье. Как правильно выбрать радиаторы:

1. Оцените стоимость вашей будущей покупки, отсеивая более дорогие и завышенные варианты радиаторов.
2. Выбирайте модели, которые нравятся вам по внешнему виду, форме и цвету и которые хорошо вписываются в интерьер вашего дома. Обратите внимание на высоту радиаторов, чтобы они помещались в ниши.
3. Если вы живете в высокой квартире (9 этажей и выше), откройте страницу технических характеристик выбранных радиаторов и узнайте, каково максимальное рабочее давление воды - прибор должен выдерживать не менее 12 бар.
4. Для владельцев частных коттеджей параметры давления не имеют значения - подходят модели с любыми характеристиками. Если дом отапливается дровяным или угольным котлом, стоит проверить максимальную температуру теплоносителя - чем выше показатель, тем лучше.
5. Узнайте у производителей выбранных радиаторов, какой тип подключения они предусматривают. Нижнее подключение позволяет лучше скрыть трубы отопления, в то время как боковой вариант необходимо замуровать в стену или оставить открытым.

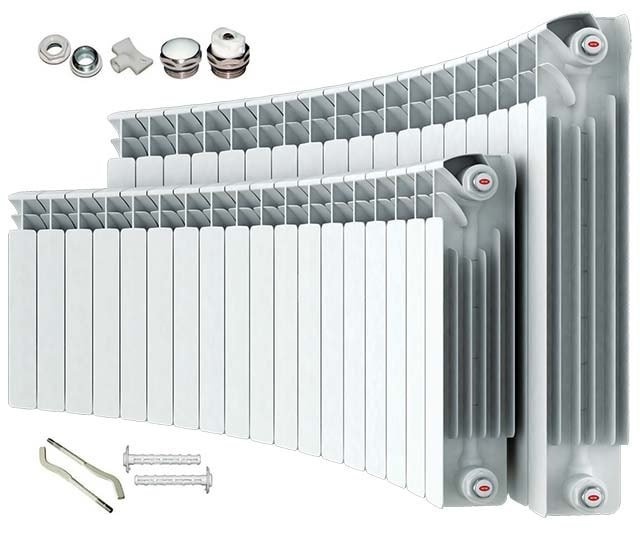

6. Проверьте вес изделия и то, как будет установлен радиатор - напольно или настенно. Узнайте, поставляется ли радиатор с монтажными скобами и кронштейнами для крепления к стене, иначе вы понесете дополнительные расходы. Радиаторные вентили и смеситель Mevskov обычно приобретаются отдельно.







   Вам понадобятся дюбели, клапан с ключом и подвесные кронштейны для монтажа устройств.
7. Сделайте окончательный выбор и подберите радиаторы в соответствии с их мощностью. Как рассчитать фактическую тепловую мощность 1 секции (панели), будет объяснено в конце данного руководства.

Обратите внимание - мы не упомянули материалы конструкции и типы устройств. На самом деле, этот фактор не играет большой роли. Современные радиаторы не сильно отличаются по техническим параметрам, важным остается только коэффициент теплоотдачи. Нижний порог рабочего давления актуален только в многоэтажных зданиях.

Далее мы рассмотрим конструкцию и характеристики различных радиаторов, сравним их преимущества и недостатки. Но сначала давайте развенчаем популярные мифы, придуманные рекламодателями.

Мифы об отопительных радиаторах

Для продвижения того или иного товара были изобретены три распространенные конструкции нагревательных приборов из различных материалов:

• теплоотдача алюминиевых радиаторов намного выше, чем у стальных и чугунных;
• возникают гидроудары и давление в сети центрального отопления, которые могут выдержать только биметаллические радиаторы.
• Чугунные радиаторы массивные, поэтому они долго нагреваются и остывают, якобы накапливая тепло;

Предупреждение. Здесь перечислены основные увековеченные мифы, о других мы поговорим при описании радиаторов.





По сравнению с черными металлами - сталью и чугуном - алюминий проводит тепло гораздо лучше. Теплопроводность λ алюминиевых изделий составляет 209 Вт/(м- °С), стальных 47 Вт/(м- °С), чугунных только 42 Вт/(м- °С). Подвох: радиаторы изготавливаются не из чистого алюминия, а из сплава группы АК12 - силумина, который содержит 11-13% кремния и другие примеси, перечисленные в таблице выше.

Целью добавления кремния является повышение прочности и коррозионной стойкости сплава. Физические свойства силумина отличаются, теплопроводность заметно ниже - 168 Вт/(м-°C). Учитывая толщину стенок батареи в 4-5 мм, разница в теплоотдаче от алюминиевых и железных устройств на практике незаметна. Установите в комнате два таких радиатора одинаковой мощности, и вы не сможете определить, какой из них работает эффективнее.

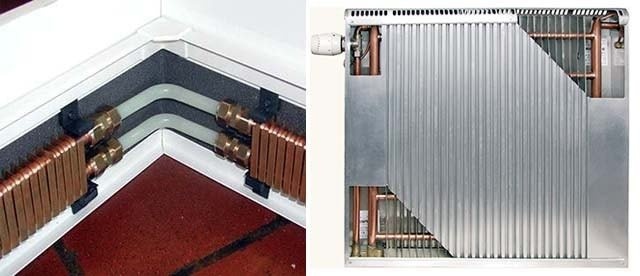

Лучшим проводником тепла является медь. Используется в медно-алюминиевых плинтусных радиаторах и водяных конвекторах.





Препятствием является цена на медную продукцию. На правом рисунке изображен радиатор Thermia мощностью 70 куб.м., размерами 400 x 400 x 90 мм, тепловой поток всего 430 Вт.

Передача тепловой энергии от любой металлической батареи сильно зависит от следующих факторов:

• температура и расход теплоносителя;
• Разница температур между комнатным воздухом и водой в трубах.
• поверхность устройства;

Справка. Разница между средней температурой теплоносителя и нагретого воздуха в помещении называется температурным напором (DT). Это значение может быть использовано при последующем расчете эффективности прибора.

С остальными мифами можно разбираться по пунктам:

1. При нагревании/охлаждении масса чугуна не играет роли, поскольку его теплоемкость в 9 раз меньше теплоемкости воды внутри него (0,54 кДж/кг - °C против 4,18 кДж/кг - °C). Поэтому чугунный радиатор будет остывать одновременно с теплоносителем, а не дольше. Силумин и сталь остывают быстрее, потому что они удерживают гораздо меньший объем воды.
2. В сетях централизованного теплоснабжения просто не существует такого понятия, как гидроудар. Максимальное рабочее давление составляет 10 бар, а испытательное давление - 12 бар. Современные алюминиевые блоки легко выдерживают такое давление.

Конструкция и преимущества алюминиевых приборов

Нагреватели этого типа производятся методом инжекции или экструзии. Готовое изделие представляет собой вертикальную односекционную или цельную неразборную батарею (обе разновидности выпускает известная компания Rifar). Радиатор собирается из отдельных секций с необходимой мощностью, способ подключения - резьбовой ниппель с уплотнением.

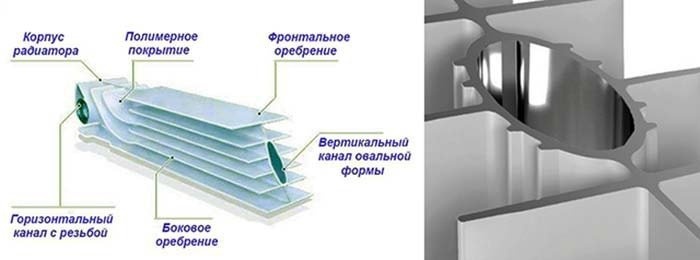

Внутри секции силуминового радиатора, показанной на секционном чертеже, расположены 2 горизонтальных коллектора, между которыми находится вертикальный соединительный канал овального сечения. Внешняя часть теплообмена состоит из конвективных ребер, покрытых термостойкой порошковой краской. Форма плавников и количество ламелей указываются производителем.

Внимание. Высота батареи рассчитывается на основе расстояния между центрами горизонтальных коллекторов. Алюминиевые изделия выпускаются в 3 стандартных вариантах - 35, 50 и 80 см. Допустимое давление в радиаторах - 14 ... 16 бар, тепловая мощность секции с расстоянием 500 мм - около 190 Вт по данным итальянского бренда Global.





Преимущества радиаторов из алюминиевого сплава

• привлекательный внешний вид
• небольшая емкость для воды - 0,2 ... 1 литр в зависимости от размера;
• малый вес;
• большая поверхность обеспечивает эффективный отвод тепла;
• Относительно низкая цена - $7...10 за секцию, китайские модели начинаются от $5.

Недостатком алюминия считается низкая коррозионная стойкость, хотя на практике радиаторы служат в квартирах с центральным отоплением в течение 20 лет. Это утверждение следует применять к частным домам, где в качестве теплоносителя используется чрезмерно жесткая вода, насыщенная солями магния и кальция.

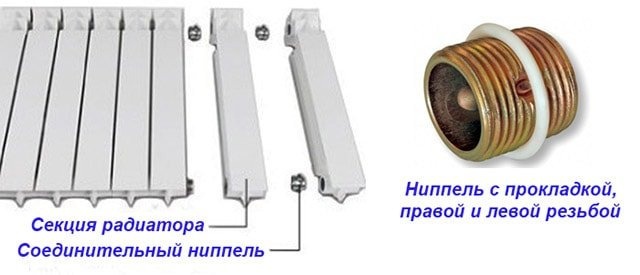

Установка секционного нагревателя на резьбовые ниппели с уплотнениями из резины EPDM

Второй недостаток присущ всем секционным нагревателям - при заливке антифризного теплоносителя в местах соединений возникают протечки. Прочные модификации, такие как Rifar Monolith, не испытывают подобных проблем.

Плюсы и минусы биметалла

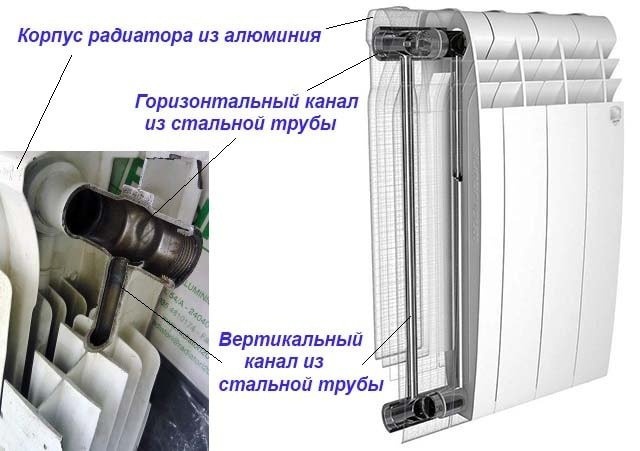

Как легко догадаться из названия, нагревательные приборы изготавливаются из двух металлов - силумина и стали. Внешне батареи не отличаются от алюминиевых секций, но внутри коллекторов и вертикальных каналов заложены сваренные вместе железные трубы. Стальная рама предназначена для выполнения двух задач:

• для защиты силуминовой секции от химического воздействия охлаждающей жидкости в старых центральных системах;
• повысить надежность охладителя путем повышения порога рабочего давления до 20 ... 30 атм.





Для информации. Существуют биметаллические модели с двойными вертикальными каналами для улучшения потока воды и теплообмена. Примером этого является серия неразборных аккумуляторов Rifar SUPReMO, изображенная ниже.

По другим техническим параметрам биметалл не сильно отличается от алюминия - мощность 1 секции, вес и производительность практически одинаковы. Эксплуатационные преимущества нагревателей также сохраняются, но возникает несколько недостатков:

• Цена батареи выше на 30-50%, например, оригинальная биметаллическая секция от Global Style Plus с межцентровым расстоянием 500 мм стоит около 15 у.е. (970 рублей). (970 рублей);
• Из-за разных коэффициентов теплового расширения силумина и стали сердцевина трубы может треснуть в местах сварных соединений, что делает нереальным ремонт и устранение протечек.

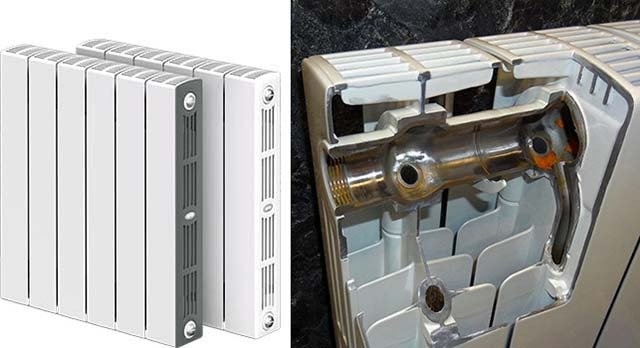

В монолитной конструкции коллекторы соседних секций соединяются сваркой. Особенность изделия "Rifar" - 2 вертикальных канала

Важное дополнение. Иногда в продаже можно встретить неполные биметаллические радиаторы со стальными трубами, отделанными только внутри коллекторов. Вертикальный канал секции остается незащищенным.

Особенности чугунных «гармошек»

Конструкция смесителей, изготовленных методом литья из серого чугуна, знакома большинству домовладельцев. Как и его алюминиевый "брат", радиатор собирается из отдельных секций, свинчиваемых вместе с помощью ниппелей, проходящих через уплотнения (вам понадобится гаечный ключ с длинным наконечником).

Имеющиеся в продаже чугунные смесители делятся на две группы:

1. Изделия советского типа МС-140, со стандартным шагом 300 и 500 мм.
2. Дизайн моделей отливается в стилях модерн, ретро и т.д. Расстояние между дюбелями произвольное.

Недорогие складные радиаторы серии MC гораздо менее привлекательны, чем все остальные радиаторы, и используются в основном в промышленных помещениях. Тепловая мощность секции 50 см составляет 160 Вт, рабочее давление - до 9 бар, объем воды - 1,45 л. Цена начинается от 6 у.е. (420 рублей).

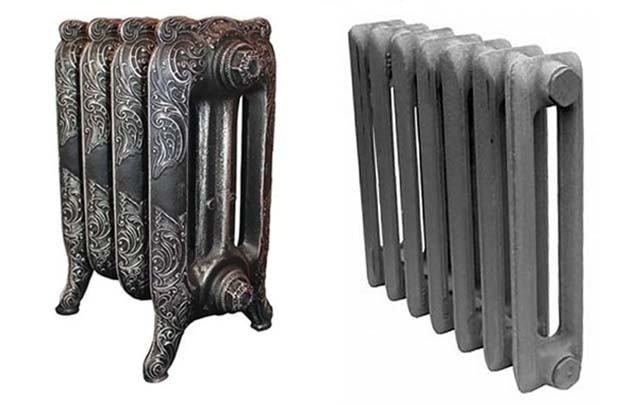

Внешний вид современных ретро-смесителей (слева) разительно отличается от советской "гармошки" МС-140 (справа)

Красивые дизайнерские смесители разных марок значительно отличаются по размеру, производительности и другим параметрам. В таблице ниже приведены характеристики и цены декоративных радиаторов чешских, турецких и российских марок (без стоимости декоративной запорной арматуры).





Внимание. Цифры после названий изделий указывают расстояние от центра и толщину нагревателя в миллиметрах.

Чугунные сильфоны надежны, долговечны и совсем не боятся коррозии. Ретро-радиаторы, безусловно, занимают первое место среди всех отопительных приборов по внешнему виду. Теперь мы можем раскрыть негативные аспекты:

• Чугун хрупкий, раскалывается от ударных нагрузок;
• радиатор вмещает в 2-4 раза больше охлаждающей жидкости, чем другие типы радиаторов.

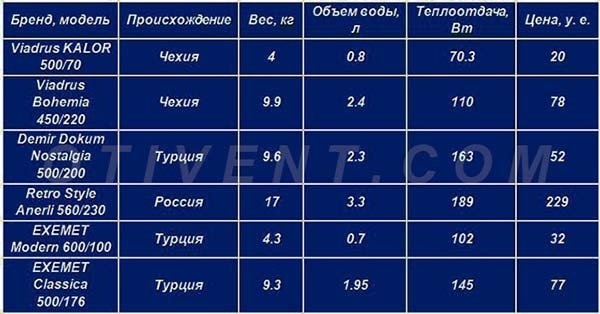

• непомерно высокая цена проектных секций - это видно из таблицы;
• значительный вес изделия;

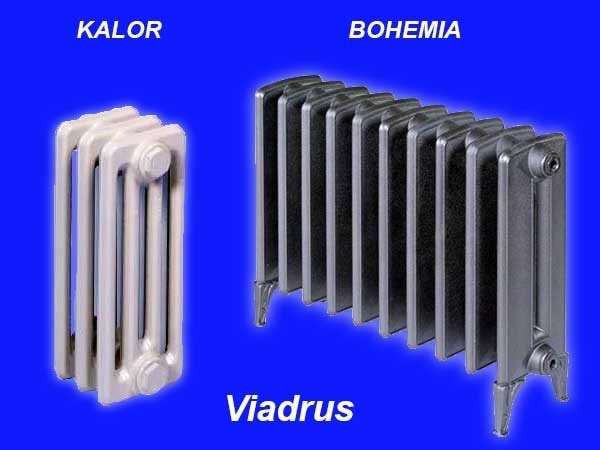

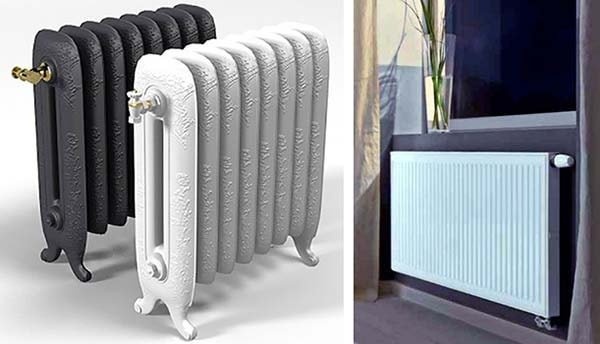

Радиаторы в современном стиле чешской марки Viadrus

Так называемая инерция чугунных секций обусловлена повышенной мощностью. Охлаждение двух литров воды займет гораздо больше времени, чем 0,2-0,6 литра в алюминиевой секции. Очень тяжелые варианты, такие как Retro Style Anerli, производятся стоя и оснащены ножками.

Достоинства стальных радиаторов

Производители предлагают 2 варианта чугунных радиаторов:

• панельные радиаторы - плоские и профилированные;
• Вертикальные трубчатые (секционные).

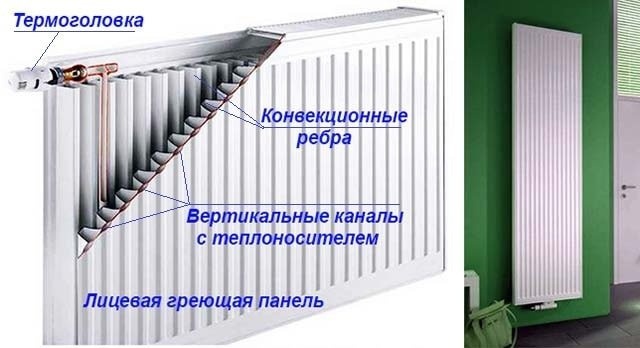

Стандартная конструкция панели (слева) и вертикальная модель конструкции (справа)

Внимание. Оба сорта доступны в дизайнерском вертикальном исполнении (см. фото выше). Известные бренды на территории бывшего Советского Союза: Керми, Корадо, Пурмо, Арбония и другие.

Нагревательные пластины сварены из штампованных стальных листов 1.2 ... 1,5 мм. Сбоку или снизу радиатора находятся штуцеры для подключения труб. Между панелями установлены конвекционные ребра. Радиаторы делятся на различные типы в зависимости от количества нагревательных панелей и ребер профиля, как показано в таблице ниже.

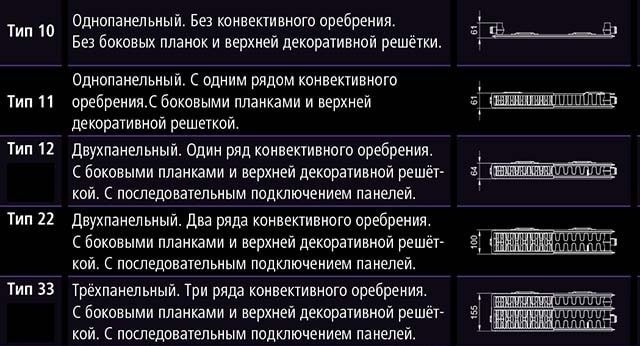

Характеристики панельных радиаторов (на примере немецкого радиатора Kermi тип 22, установочный размер 100 x 50 см)

• Тепловая мощность 1550 Вт при температуре подаваемой воды 75 °C, температуре обратной воды 65 °C;
• Вес блока - 28 кг, цена - 95 у.е. (6300 рублей).
• Допустимое давление - до 10 бар;
• объем охлаждающей жидкости - 5,4 л;

Характеристики трубчатых радиаторов не сильно отличаются от панельных. Если взять двухрядную Arbonia 3050/22, сопоставимую по размерам с рассматриваемым вариантом "Керми" (500 x 1014 мм), мы получаем мощность 1481 Вт при той же рабочей головке и весе 25,9 кг. Отличается только цена товара - 430 долларов США.

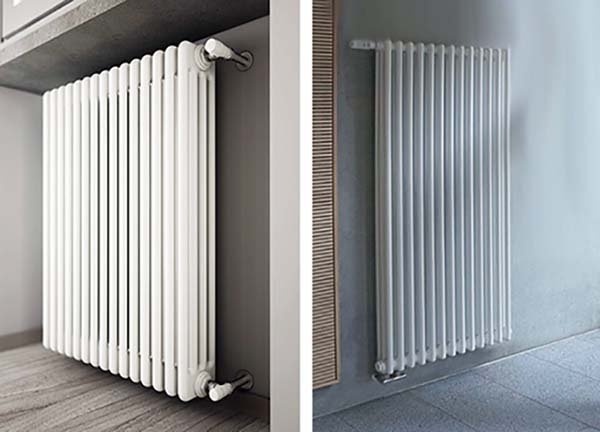

Трубчатые радиаторы Arbonia в горизонтальном и вертикальном исполнении

Поскольку мы рассматриваем доступные варианты, давайте перечислим преимущества панельных радиаторов:

• устойчивость к химической коррозии;
• Цельная конструкция позволяет заливать антифриз в систему, не опасаясь утечек;
• стальные пластины являются наиболее доступным вариантом среди всех радиаторов
• приемлемый дизайн и внешний вид;
• Адаптируемая производительность без изменения размеров - путем добавления нагревательных панелей и ребер (от 1 в типе 10 до 3 в типе 33).

Низкий порог рабочего давления - 6...10 бар - считается недостатком радиаторов. Мы не отрицаем этого, но предлагаем вам посмотреть видео нашего эксперта, где недорогая стальная панель накачивается насосом под давлением до разрыва сварного шва (давление более 20 бар):

Как узнать реальную теплоотдачу

При выборе обогревателя в интернет-магазине трудно найти реальную стоимость плиты или секции. Продавцу выгоднее заявить максимальную теплоотдачу, которая практически недостижима для отопления дома или квартиры. Согласно сертификату, температура воды в подающей трубе должна достигать 90 градусов, в обратной трубе - 70°C, температура окружающего воздуха - 20°C.

Справка. В современных бытовых теплогенераторах температура нагрева ограничена 80 ... 85 градусов.

Выбор секций по мощности нагрева рекомендуется производить следующим образом:

1. Откройте официальный сайт производителя понравившегося вам аккумулятора и скачайте инструкцию к прибору. Это позволит вам точно определить, сколько тепла выдаст ваш нагреватель при номинальной температуре напора DT. Пожалуйста, обратитесь к эталону 70 / 50 °C.

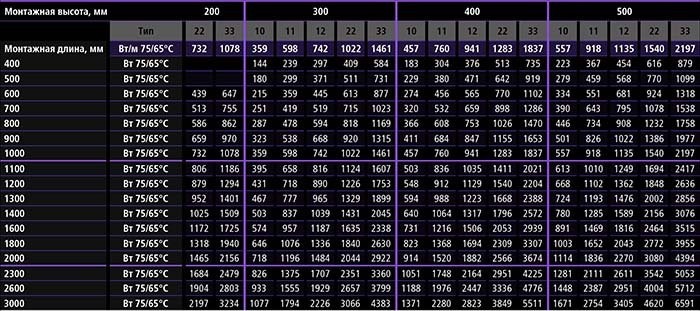

   Мощность стальных панелей Kermi в зависимости от размера и температурного диапазона - пример таблицы
2. Если инструкции нет, примите за истину данные производителя и умножьте тепловую мощность на коэффициент 1,5-1,8. Сделав запас в полтора раза, вы не промахнетесь.
3. Последние радиаторы в однотрубной системе следует выбирать с двойным запасом, поскольку они получают наименьшее количество тепла.

Наиболее точным способом выбора является расчет теплопередачи на основе заданного температурного напора. Алгоритм расчета подробно описан в соответствующем материале.

Выводы и рекомендации

Надеемся, что предыдущее описание помогло вам понять, какие радиаторы лучше выбрать для вашей квартиры по ценовым и техническим показателям. Наконец, дайте несколько практических советов:

1. Используйте инструкции, приведенные в начале данной публикации. Выберите радиаторы, которые соответствуют вашему проекту и бюджету.
2. Рабочее давление теплоносителя имеет значение только для квартир в многоэтажных домах; только биметаллические и алюминиевые радиаторы могут выдерживать давление выше 10 бар. Для коттеджей и частных домов отдыха подходит любой водонагреватель.
3. Если у вас ограниченный бюджет, без колебаний покупайте стальные пластины - по теплоотдаче они не уступают другим радиаторам или конвекторам.
4. В системах с самотеком необходимы радиаторы с большим сечением внутренних каналов. Не используйте нагреватели из штампованной стали, только трубчатые нагреватели.
5. По соотношению цена/качество и общей производительности секционные радиаторы из легкого алюминиевого сплава занимают первое место.
6. Стоит доплачивать за биметалл, когда мы не уверены в параметрах теплоносителя - не знаем давления, используем жесткую воду.
7. Старайтесь не покупать дешевые радиаторы, изготовленные в Китае из неизвестного материала. Они будут нагреваться, но, конечно, недолго.

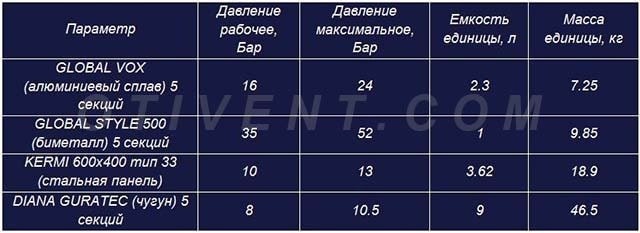

Характеристики радиаторов одинакового размера из разных материалов - сравнительная таблица

Заключение по чугуну. Радиаторы старого типа МС-90 и МС-140 дешевы, но они не выглядят уродливо. Красиво оформленные модели стоят невероятно дорого и поэтому недоступны для обычных домовладельцев. Чугун становится редкостью, а устаревшие серии "аккордеон" MS уходят в прошлое.

Если ваш бюджет позволяет приобрести дизайнерские радиаторы, размеры каждого радиатора должны быть тщательно подобраны. В узкой стенной нише лучше разместить вертикальный стальной радиатор, под окнами - стильные чугунные изделия. Тяжелые варианты, стоящие на полу, лучше закрепить на стене с помощью нескольких кронштейнов.
