Как выложить камин для отопления частного дома





Услуги мастера-каменотеса стоят недешево. Стоимость строительства одного объекта с нуля начинается от 350 у.е. (20 000 рублей) и достигает 1 500 у.е., в зависимости от сложности и объема работ. (20 000 руб.), достигая 1 500 у.е., в зависимости от сложности и объема работ. Представьте, сколько денег вы сможете сэкономить, построив кирпичный камин своими руками. Но задача не из легких - нужно изучить основы печного дела, выбрать подходящий дизайн для домашнего камина, правильно построить и растопить. Мы постараемся дать максимум информации по всем этим вопросам, предоставить чертежи каминов для самостоятельного изготовления.

Устройство классического кирпичного камина

Строго говоря, открытые очаги не подходят для отопления частных коттеджей из-за низкой эффективности сжигания древесины, КПД составляет всего 20-30%. Пока огонь горит в очаге, тепло распространяется по комнате благодаря инфракрасному излучению. После тушения огня интенсивность нагрева снижается и прекращается через 2-3 часа, когда стена остынет.





Важное замечание. В квартире многоэтажного дома нереально построить даже небольшую дровяную печь - нет места для дымохода, а потолок не рассчитан на такой вес. Для сравнения: вес мини-камина, конструкция которого показана ниже, составляет более 700 кг, размер - 0,5 х 1 м (площадь нагрузки - 0,5 м²).

Несмотря на низкую теплоотдачу, камины сохраняют свою привлекательность для домовладельцев, поскольку создают неповторимую атмосферу домашнего уюта. Конструкция классического английского очага показана на схеме ниже и включает следующие компоненты:

• Секция очага с передним фартуком;
• Подземная часть - фундамент;
• Дымовая коробка - сужающийся кверху канал в форме зонтика над камерой сгорания;
• Тяга регулируется заслонкой.
• Зуб дымохода в начале дымоходной вставки используется для лучшего сбора тепла от углей;
• основание из 2-3 рядов кирпичей;
• дымовая труба, ведущая на крышу;
• Портал - кирпичное обрамление открытого камина;

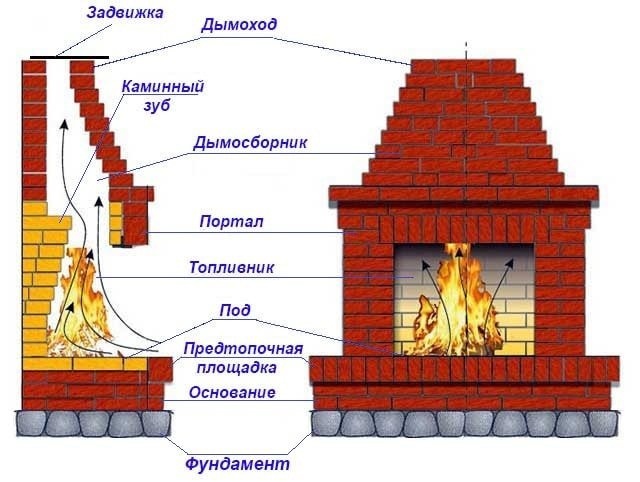

Схема классического открытого очага

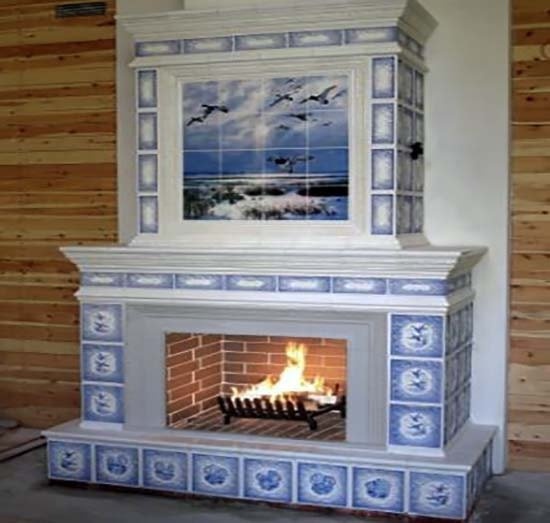

Если позволяет бюджет, внешние стены можно облицевать плиткой, как показано на фото выше. Нет необходимости украшать стены сооружения - правильно построенная стена выглядит довольно аккуратно.

Размеры и расположение очага в комнате

При выборе конструкции и чертежа камина необходимо обратить внимание на размеры портала, камеры сгорания и дымохода. Эти размеры выбираются в зависимости от площади обогреваемого помещения и зависят от следующих факторов

• Площадь поперечного сечения дымохода составляет 1/9 от площади портала;
• глубина топки в 1,5-2 раза больше высоты проема портала;
• площадь открытой диафрагмы составляет 1/50 площади помещения.

Если вы сделаете большой камин в маленькой комнате, тяга дымохода не будет иметь достаточного потока воздуха. Камин начнет дымить в помещение или "высасывать" воздух из соседних комнат вместе с теплом. Построить небольшое сооружение в просторном помещении допустимо, но отопление будет минимальным - камин будет служить украшением гостиной и играть роль барбекю.

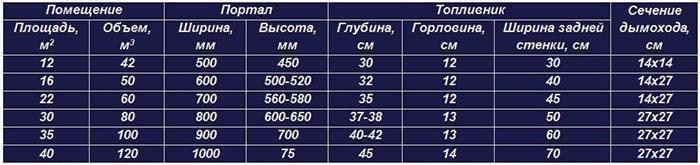

Чтобы помочь определить размер очага и дымохода в зависимости от площади помещения, существует готовая таблица:

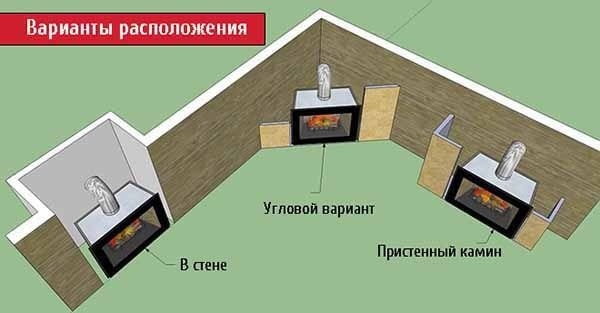

По форме камины делятся на 2 типа - кирпичные и угловые. В этой публикации мы описываем первый тип - он относительно прост. Для того чтобы построить домашний очаг углового типа, необходимо приобрести опыт в печном деле. После того как вы определили размеры печи, определитесь с местом расположения камина и следуйте нашим рекомендациям:

1. Разместите камин в центральной части межкомнатной перегородки. Если в частном доме проводится реконструкция, ремонт или строительство, заднюю стену можно вывести в смежную комнату, проделав отверстие в перегородке.
2. Непрактично строить камин вплотную к наружной стене, так как часть тепла будет уходить наружу.
3. Следите за тем, чтобы камин не располагался вблизи дверей или мебели.
4. Обратите внимание на конструкцию потолка и стропил, чтобы дымоход не задел несущую балку или край железобетонной плиты. Минимальное расстояние от стенки дымохода до стропил составляет 10 см (с учетом противопожарной секции плиты).





Выбирая место для камина, не забывайте о фундаменте. В жилых помещениях необходимо разобрать полы, снять стяжку и произвести земляные работы, не нарушая существующий фундамент здания. Убедитесь, что в выбранном месте нет бытовых коммуникаций - водопровода, канализации или напольного отопления. Подвал под комнатой также является проблемой, не каждый этаж сможет выдержать вес стены.

Технология строительства

Процедуру подготовки и кладки камина своими руками предлагается разделить на этапы:

1. Выбор и закупка строительных материалов.
2. Подготовка набора инструментов.
3. Устройство фундаментов.
4. Кладка корпуса плиты и дымохода.
5. Сушка и предварительный нагрев.

Подробно проанализируйте каждый пункт списка, а затем обрисуйте конкретные конструкции и планировки, доступные начинающему строителю плит.

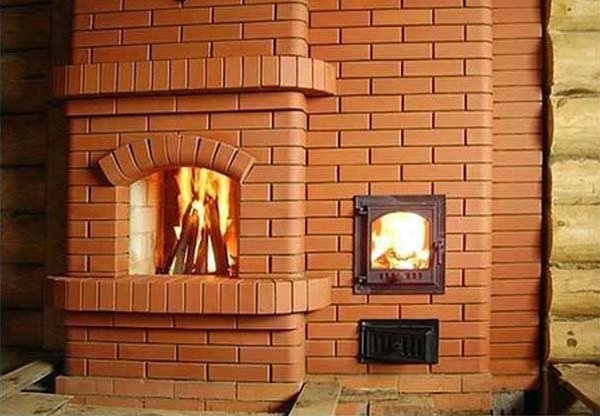

Интересная вариация очажной печи, сочетающая в себе два очага - открытый и закрытый.

Выбираем кирпич и раствор

Кирпич для плиты следует выбирать с учетом следующих требований:

• Стенки очага должны быть выполнены из огнеупорных камней класса Sh, ShA или ShB;
• Для основной стены используйте полнотелый керамический кирпич (красный) со стандартными размерами 250 x 120 x 65 мм, пустотелый кирпич не подходит;
• Для корпуса камина можно использовать бывшие в употреблении глиняные кирпичи, если они прочные, не впитали влагу и не потрескались;

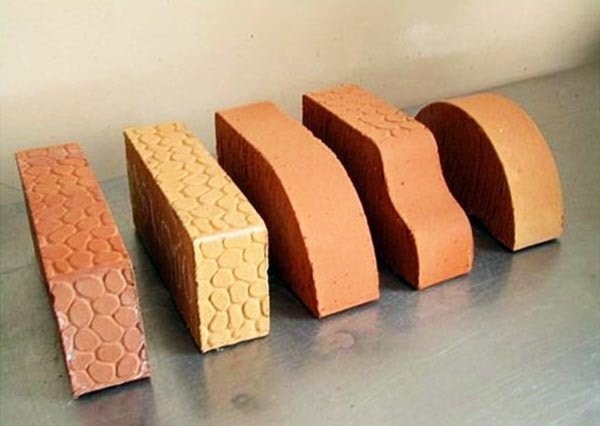

• Если позволяет бюджет, купите округлые кирпичи, такие как показаны на рисунке.
• Вместо огнеупорного кирпича можно использовать керамический кирпич, тщательно отобранный по качеству - без трещин, сколов и других дефектов;





Внимание. Марка шамотных камней тщательно указывается в проекте камина. Проверьте количество и форму сформированных блоков в соответствии с планом.

Самый простой способ сделать качественный раствор - купить готовую смесь глины и песка для кухонь и каминов. Для огнеупорной кладки имеется аналогичный продукт - глиняный и шамотный раствор.

Если вы идете по пути полной экономии, сделайте раствор самостоятельно:

1. Удалите из природной глины всю почву и посторонние включения - камни, корни и стебли растений.
2. Высыпьте материал в большую емкость и залейте водой. Замочите на 2 дня.







3. Добавьте воду, уменьшите до консистенции крема и процедите глину через сито. Цель - удалить все посторонние частицы.
4. Добавьте сухой песок в глиняный раствор, пропущенный через сито с ячейками 1,5 x 1,5 мм. Перемешивая состав, добейтесь оптимальной жирности.

Раствор считается пригодным, если скатанная из него колбаска диаметром 10-15 мм не трескается и не крошится при накручивании на деревянную палочку Ø 4-5 см.

Справка. Готовый глиняно-песчаный раствор хранится неограниченное время. Если состав успел высохнуть до использования, достаточно снова разбавить его водой.

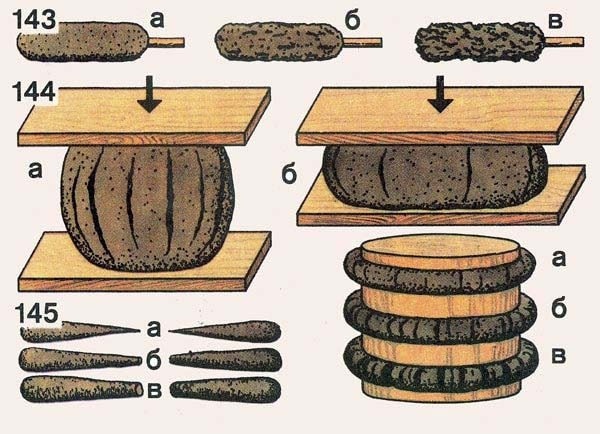

Методы проверки раствора путем сдавливания, разрывания и накручивания косы на круглый нож

Чистый глиняный раствор не подходит для цоколя и дымохода - необходимо добавить известь или цемент. Необходимо добавить известь или цемент. Поэтому для дымохода необходимо подготовить дополнительный материал:

• смоляная бумага для гидроизоляции;
• Портландцемент М400;
• битые камни любого происхождения;
• асбестовый канат.
• полиэтиленовая пленка (допустимо ее использование, но без отверстий);
• песок;
• стальная вязальная проволока;
• доски или брусья для опалубки;
• рубероид (может быть использован), металлические кровельные листы;

Совет. Вместо войлока успешно используется базальтовый картон.

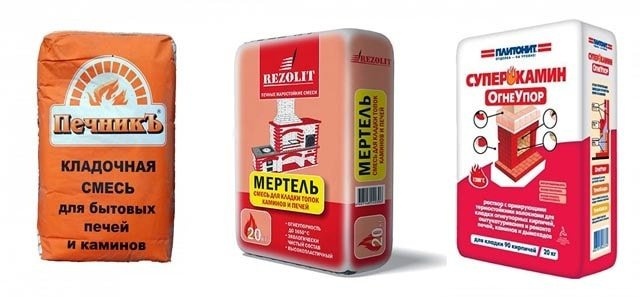

Готовые кладочные смеси для плит и каминов

Разумеется, для строительства камина необходима фурнитура - дверцы, защелки и т.д. Точное количество и размеры указаны в проекте. Вам также понадобятся металлические уголки или арматура для формирования свода портала. Чтобы избежать оштукатуривания и украсить готовый очаг, приобретите специальную огнеупорную эмаль.

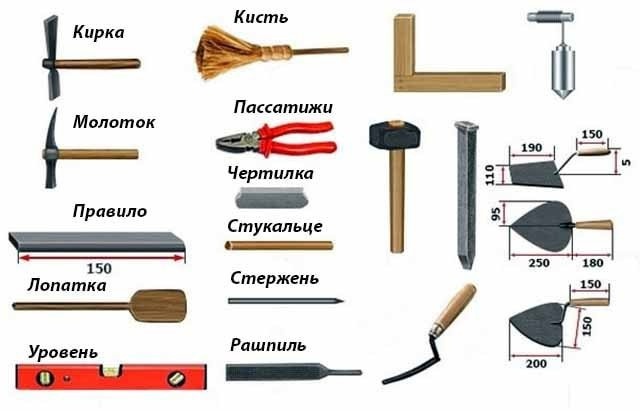

Готовим инструментарий печника

Полный набор инструментов, используемых монтажниками кухонных плит, показан на рисунке. Но поскольку средний домовладелец не владеет всем представленным оборудованием, мы приведем список инструментов, без которых не обойтись при строительстве камина:

• уровень, рулетка;
• кирка;
• широкая кисть;
• линейка и линейка - заостренный металлический стержень.
• совок;
• молоток (предпочтительно резиновый);
• плоскогубцы;
• квадрат, струна и отвес;





Новичок, которого не научили резать и обтесывать кирпичи, будет делать много ошибок и испортит много материала, пока не привыкнет к работе. Отсюда совет: режьте камни шлифовальной машиной с диском по бетону. Если пыли меньше, выйдите на улицу или в другую комнату.

Помимо вышеупомянутого оборудования, вам понадобится ведро и толстая тряпка для протирки кирпичных стен. Также пригодится небольшой шпатель или металлический совок с метлой.

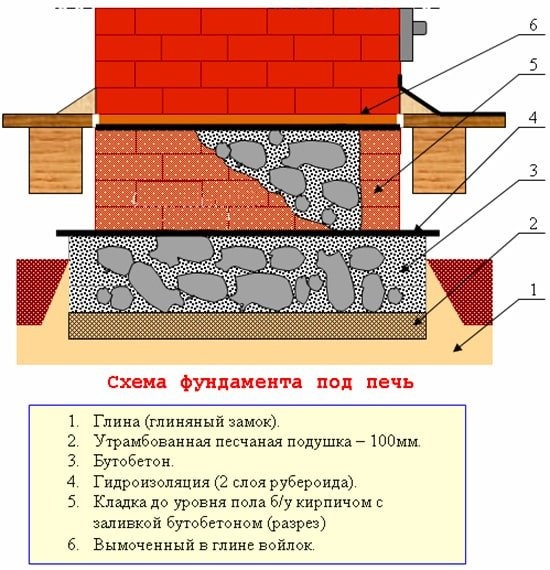

Закладываем надежный фундамент

Узнайте, как сделать хороший фундамент для камина, в нашем другом пошаговом руководстве по строительству печи. Ниже приводится краткое описание шагов:

1. Выкопайте и выньте почву из траншеи, ширина которой на 10 см больше размеров будущего очага. Глубина зависит от расположения устойчивых слоев грунта, но не менее 0,5 м.
2. Засыпьте яму каменным щебнем, укрепленным жидкой глиной или известковым раствором.
3. Уложите 2 слоя гидроизоляционной мембраны.
4. Установка опалубки, заливка железобетонной плиты толщиной 15-20 см.
5. Через 4 недели (полное затвердение бетона) - укладка войлока, пропитанного жидкой глиной, и возведение 2 непрерывных рядов керамического кирпича.







Примечание. Вместо железобетонной плиты можно использовать кирпичную стену на цементном растворе, заканчивающуюся на уровне чистового потолка. В этом случае нагружать фундамент природным камнем можно гораздо раньше - через 7-10 дней.

Фундамент для камина является полностью независимой конструкцией, не связанной с фундаментом отдельно стоящего дома. Минимальное расстояние между растениями составляет 50 мм, но лучше соблюдать расстояние в 10 см. Покройте доступные стороны фундамента битумом для гидроизоляции.

Положите полиэтиленовую пленку на опалубку и форму для предотвращения потери жидкого бетона. Пропитанный глиной войлок укладывается на подготовленную плиту, как показано на рисунке. Первые два ряда камней рассматриваются как нулевые камни и не отражаются в каминных рядах; их функция заключается в защите войлочной прокладки от высоких температур. Более подробную информацию о технологии устройства железобетонных фундаментов смотрите на видео:

Инструкция по каминной кладке

Перед кладкой камина выберите лучшие кирпичи для камина, очистите использованные камни от копоти, грязи и отложений старого раствора. Когда вы будете готовы, переходите к самому важному шагу - укладке первого ряда. Выполняйте процесс шаг за шагом следующим образом:

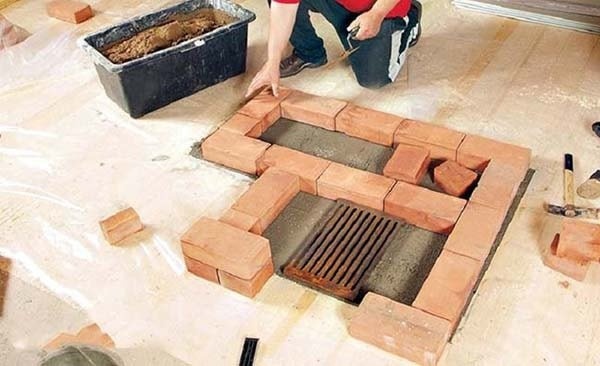

1. Установите первый слой сухих кирпичей на расстоянии 5 см от края фундамента. Сначала уложите внешние камни, а затем заполните середину.
2. Используя квадрат и деревянную доску, выровняйте кирпичи по линии 90°.
3. Измерьте длину диагоналей с помощью измерительной ленты. Максимально допустимое расхождение составляет 5 мм.

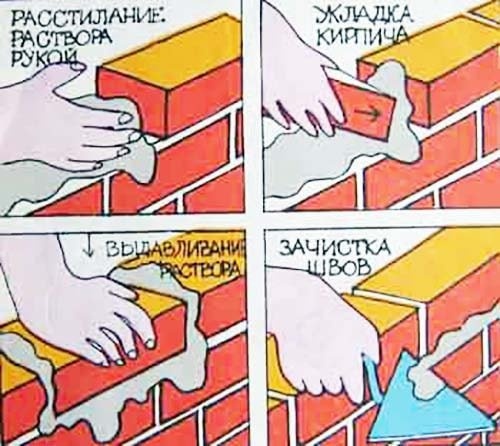

4. Уложите все камни на раствор, следя за тем, чтобы они были ровными.

Последующие ряды укладывайте таким же образом - путем сухой формовки модели, подгонки и резки камней, укладки их на раствор. Вертикальность и горизонтальность стены постоянно проверяется с помощью отвеса и спиртового уровня.





Советы для начинающих. Существует простой способ обеспечить вертикальность стенки камина. После первых двух рядов разметьте отвес по углам потолка и вбейте гвозди или колышки. Привяжите к ним бечевку и грузики, чтобы обозначить размер камина. Вместо стяжек можно также использовать вертикальные железные уголки для выравнивания стены.

При возведении стенок камина следует соблюдать следующие правила:

1. Перед укладкой погрузите красный кирпич в ведро с водой на 2-3 минуты - из пор выйдут пузырьки воздуха. Огнеупорный кирпич не нужно замачивать, достаточно смыть с него пыль.
2. Максимальная толщина шва составляет 5 мм. Прижмите кирпичи к соседним камням, разглаживая и удаляя излишки раствора с боков с помощью шпателя.







3. Стенки газоходов должны быть гладкими. Поверните кирпичи ровной стороной к внутренней стороне газохода и через каждые 3-4 ряда протирайте кладку изнутри влажной тряпкой.
4. Перед кладкой элемента дымохода с дымовым зубцом и наклонными стенами, где необходимо сделать много подрезов, уложите модель элемента насухо. Это обеспечит хорошую подгонку подрезанных кирпичей.
5. Не соединяйте шамотную и керамическую кладку, которые имеют разные коэффициенты теплового расширения. Обеспечьте зазор 3-5 мм в местах вставки базальтовых листов.

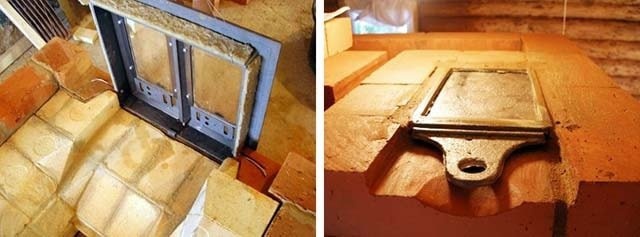

6. Перед установкой оберните асбестовую веревку вокруг дверцы камина в месте ее примыкания к стене. Закрепите детали вязальной проволокой и выровняйте их по вертикали и горизонтали.
7. Установите затвор на глиняный раствор - нужно открыть затвор и поставить его на раму.

Плита выполнена из стальных уголков, опирающихся на стены портала. Верхний ряд камней укладывается на плиту без раствора, заполняются только боковые швы. Полукруглые арочные своды формируются с помощью специальных деревянных шаблонов - кругов, показанных на рисунке.





Косяки могут быть изготовлены из фанеры или любой высококачественной древесины, но форма опоры должна быть точно подогнана.

При изготовлении трубочиста измените рецепт с глины на цемент. Соотношение вяжущего и песка составляет 1 : 4, плотность средняя. В деревянном перекрытии дома делается разрез, обеспечивающий 38 см огнезадерживающей способности от дымохода до горючих конструкций (см. рисунок).

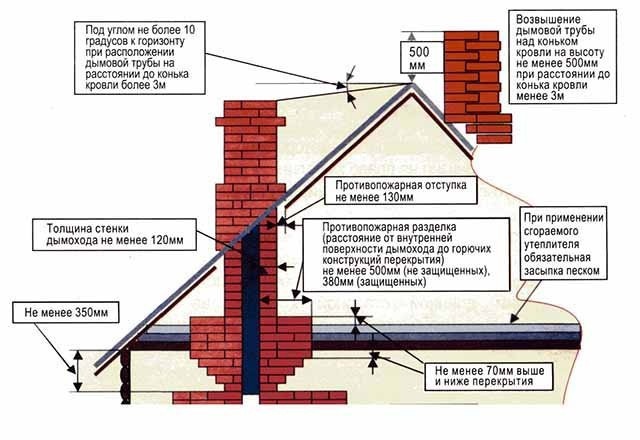

Над скатом крыши дымоход уплотняется раскосом, который закрывает соединение между кровлей и стеной. На конце формируется колпак закрытого типа для предотвращения попадания осадков в дымоход.





Пожарные нормы одинаковы для плит и каминов - расстояние между дымоходом и деревянным потолком должно быть не менее 380 мм (полтора кирпича).

Сушка и первая растопка

Песчано-цементный раствор не твердеет, а высыхает. Процесс сушки занимает 10-14 дней, в течение которых за ним наблюдают. Небольшие трещины, появляющиеся в кладке камина, заделываются тем же глиняным раствором. По истечении указанного времени следует произвести пробный поджиг:

1. Открыв дверцу, зажгите небольшую кучку хвороста и щепок на полу у камина.
2. Постепенно добавляйте небольшие кусочки дерева, поддерживая огонь на слабом огне. Это позволит раствору полностью высохнуть.
3. Если через 3-4 часа в теле очага не образовались трещины, можно увеличить количество дров. Не торопитесь и сначала убедитесь, что стенки камина теплые.

Совет. Из-за блокировки воздуха в дымоходе первоначально может отсутствовать тяга. Дымоход должен отапливаться горелкой или небольшой дровяной плитой.

Смотрите видео ниже о технике кладки камина:

Проект №1 – компактный мини-камин

Этот камин подходит для обогрева комнаты площадью 16-20 квадратных метров в загородном доме или небольшом дачном домике. Другой вариант использования этой конструкции - уличная плита, встроенная в садовую беседку. Камин имеет боковые конвекционные каналы, которые нагревают воздух в помещении. Размеры конструкции составляют 102 x 51 см.

Для строительства мини-камина вам понадобятся следующие материалы:

• инспекционная дверь 24 x 14 см - 1 шт;
• 240 полнотелых керамических кирпичей - 240 шт. (дымовая труба не входит в комплект);
• задвижка 25 x 14 см
• Лист черного или оцинкованного металла размером 70 x 50 см для размещения перед топкой.
• Лист нержавеющей стали толщиной 1 мм, размеры - 500 х 1000 см;
• Чугунные решетки 18 x 14 см;

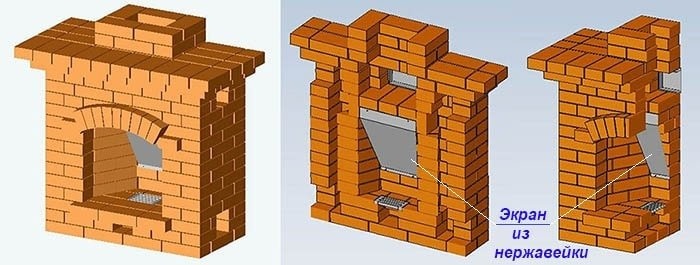

Секционный чертеж мини-камина. Выходы для конвекционных каналов расположены на боковых стенках.

Предупреждение. Лист нержавеющей стали служит задней крышкой камина. Его можно не делать, но тогда необходимо возвести наклонную стену из обрезков кирпича.

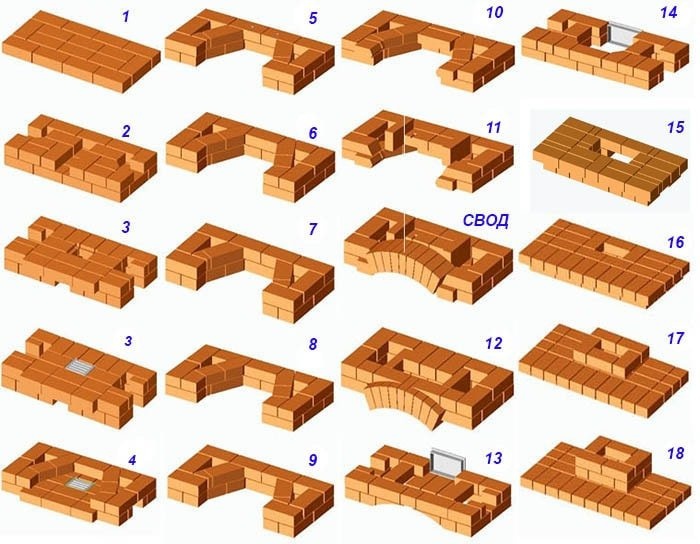

Мини-камин, показанный на схеме, укладывается в таком порядке:

1. Первый уровень - солидный. Второй ярус состоит из 3 воздуховодов: 2 по бокам и один посередине под решеткой.
2. В третьем ряду формируется нижняя часть и раструб решетки (делается на 5 мм шире изделия). Затем укладывается сама решетка.
3. С 4-го по 10-й ряд строится очаг. В пятом ряду укладываются 2 металлических стержня Ø5 мм для фиксации листа нержавеющей стали.







4. Задний кирпич задвигается в очаг в ряду 10 на четверть оборота, а боковые камни выталкиваются наружу на 40 мм. Ширина очага в этом положении составляет 49 см.
5. Концы боковых камней одиннадцатого яруса срезаны под углом 28° к вертикальной линии. Получаются ступни арочного свода. Два камня на дне печи устанавливаются на край.
6. Свод сделан из 9 камней, вырезанных в форме трапеции с размерами основания 65 и 52 мм, как показано на рисунке. Радиус этой окружности равен 51 см.
7. На двенадцатом этаже завершается сборка свода, устанавливаются верхние стальные стержни и экран из нержавеющей стали.
8. Уровень 13-14 образует выходы конвекционных каналов. На этом этапе устанавливаются смотровые дверцы.
9. Ряд 15 - формируется плита перекрытия, а 16-18 - начало дымохода.

Алгоритм кладки мини-дымохода подробно объяснит мастер в своем видеоролике:

Проект №2 – простой отопительный камин

Размеры этой конструкции - 112 х 65 см, высота - 2020 мм. Внутренний размер портала - 52 x 49 см. Конвективный воздушный канал обеспечивает быстрый нагрев помещения. Комплект строительных материалов следующий:

• заслонка дымохода, используемая в дымоходе - 250 x 130 мм;
• керамические кирпичи - 345 шт;
• 2 равнобедренных стальных уголка шириной 45 мм и длиной 70 см;
• Листовой металл - 500 x 700 мм.

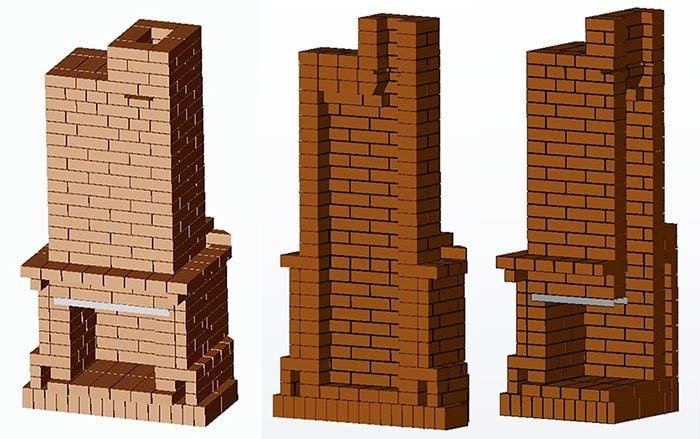

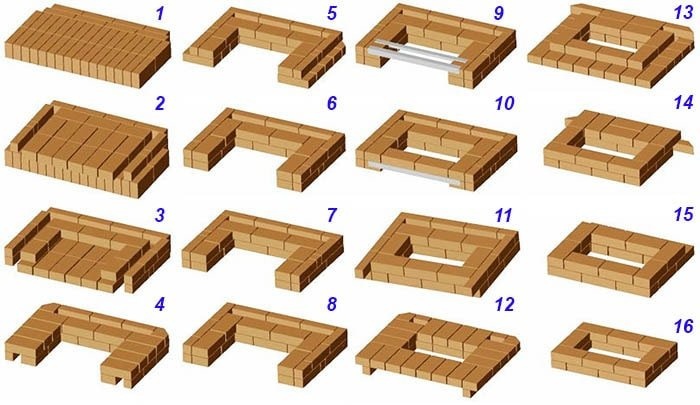

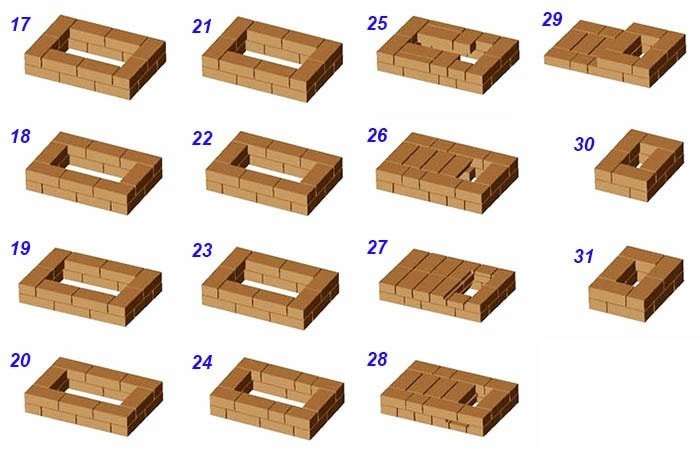

Особенностью стены, изображенной на рисунке, является размещение большого количества кирпичей в основании на ребре. Над ним находится узкий длинный канал, по которому проходит нагретый воздух из помещения. Давайте проследим за алгоритмом построения:

1. Первый этаж массивный и состоит из кирпичей, уложенных "встык". На втором этаже формируется калориферный канал диаметром 65 мм, а на третьем этаже укладывается основание очага.







2. С 4-го по 9-й ряд возводятся портальные стены. Воздушный канал располагается внутри задней стенки камина. На 9-м ярусе устанавливаются угловые - пластинчатые опоры.
3. Уровень 10 - наложение очага. На 11-м ярусе передние камни расширены до 130 мм, а 12-й ярус является камином. Конвекционный канал разделен на 2 узкие шахты.
4. Ряды 13-25 образуют коптильную камеру. Нагревательный канал заканчивается в ряду 14.







5. Ряд26 перекрывает газоход, сужающийся к дымоходу. В ряду 27 установлен демпфер.
6. Оставшиеся ряды 28-31 образуют начало дымохода.

Техника пробного обжига в дымоходе демонстрируется в последнем видеоролике:

Заключение

Предупреждаем, что сделать кирпичный камин своими руками - сложная задача для новичка. Аспекты строительства, понятные в теории, становятся проблемой на практике. Отсюда рекомендация: тренируйтесь на более простых объектах - сделайте открытый мангал, гриль или барбекю. Подержите в руках кирпичи и раствор и узнайте все тонкости каменной кладки. Совет мастера по приготовлению пюре также не помешает.
