Как установить водонагреватель своими руками

Как установить накопительный водонагреватель

1. Приготовьте инструменты и материалы

• Сверло для бетона;
• Карандаш;
• уровень;
• Выключатель розетки на 16 ампер
• анкерные болты или крюки;
• предохранительный клапан;
• отвертка;
• 3 петуха Ду15;
• 2 гибких шланга;
• гаечный ключ и плоскогубцы;
• Дрель с молотком или ударная дрель;
• 3 × 2,5 Кабель ПВА;
• Лента ФУМ;
• 3 ½" тройники;
• Водонагреватель;
• Измерительная лента;
• молоток;

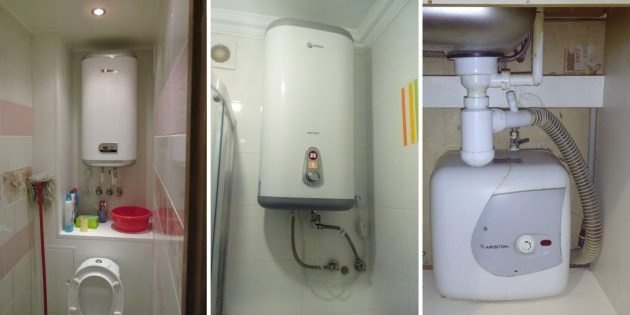

2. Выберите место установки

Рекомендуется размещать водонагреватель рядом со стояками холодной и горячей воды, чтобы сократить длину подводящих линий и обеспечить хороший поток воды. Небольшие баллоны можно устанавливать на любых стенах, но для баллонов объемом более 80 литров подходят только несущие кирпичные и бетонные перегородки: Сами баллоны весят немного, но вместе с водой они представляют собой значительный груз.

Следовательно, в квартире не так много подходящих мест. Обычно на выбор предлагается четыре варианта:

• над унитазом в туалете - рядом со стояками, нет места в ванной комнате, можно спрятать за стеной, подвешенной в инженерном канале;
• под кухонной мойкой - только для небольших моделей емкостью 10-15 литров;
• над ванной - для общих и небольших санитарных комнат, не доставляет особых хлопот, если длина ванны превышает 160 см;
• под потолком в холле или коридоре - чаще всего используется с горизонтальными котлами и для экономии места, но требует прокладки дополнительных трубопроводов.

3. Закрепите водонагреватель

Он устанавливается с помощью закрепленных на стене крючков, на которые цепляется аккумулятор. Или специальная рейка, которая крепится к стене с помощью анкера, а к ней крепится обогреватель.

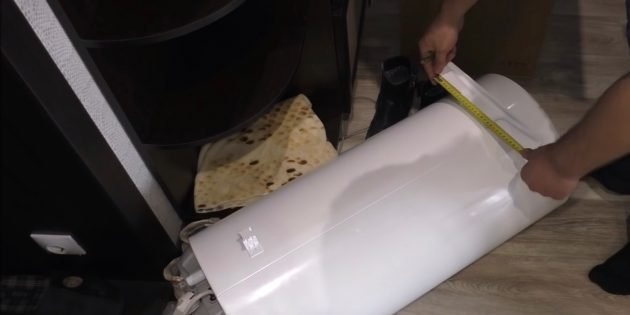

После измерения размеров резервуара отмерьте его положение на стене таким образом, чтобы от углов и краев углублений оставалось 2-3 см пространства, и защитную крышку можно было бы снять в случае необходимости ремонта и обслуживания. Чтобы подвесить резервуар на крючки или штангу, обеспечьте расстояние от потолка не менее 5-7 см.

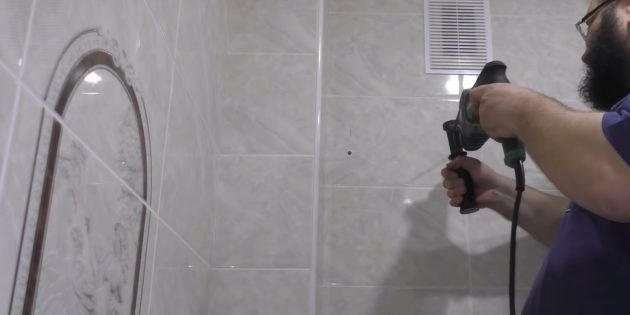

Используя шаблон, разметьте и просверлите отверстия для крючков или анкеров. Если есть плитка, сначала проткните ее специальным керамическим сверлом. Затем просверлите основную часть стены с помощью дрели или перфоратора с буром по бетону.

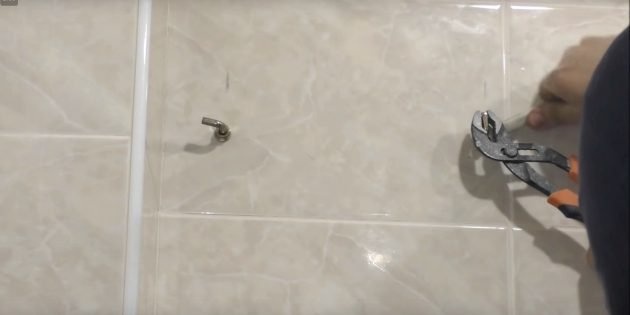

Вставьте дюбели в отверстия и прикрутите крючки. В качестве альтернативы вбейте анкерные болты в отверстия в настенных монтажных рейках и затяните их гаечным ключом.

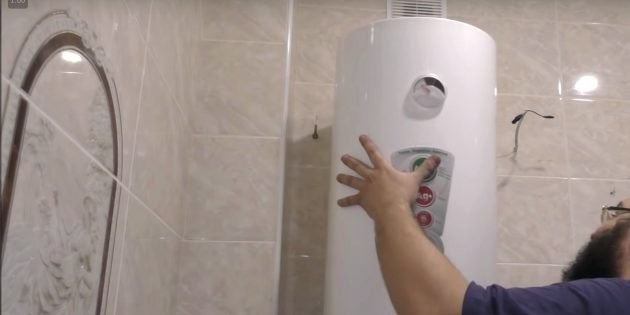

Подвесьте котел на креплениях. С помощью спиртового уровня убедитесь в отсутствии горизонтальных и вертикальных смещений. В противном случае существует риск образования воздушных карманов и повреждения нагревательного элемента.

Важно: Вертикальные водонагреватели никогда не должны устанавливаться горизонтально для экономии места.

4. Подключитесь к водопроводу

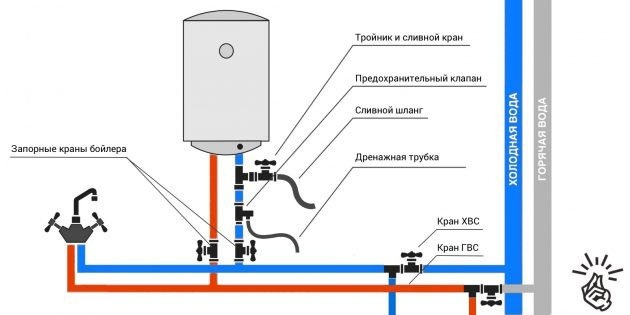

Гидравлическое соединение выполняется в соответствии с приведенной ниже схемой. Сами соединения могут быть выполнены из гибких труб, а также из металлических или полипропиленовых труб. Первый вариант проще, поэтому рассмотрим его.

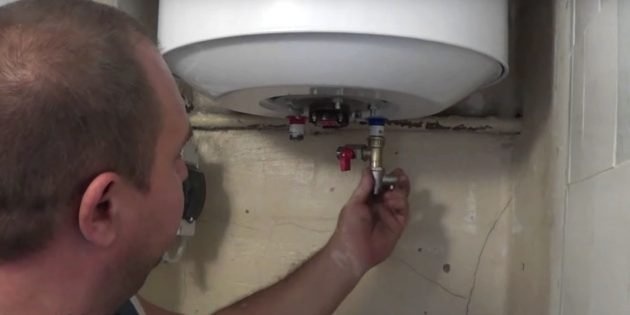

На патрубок холодной воды бойлера, отмеченный синим цветом, накрутите тройник диаметром ½". Подключите предохранительный клапан к нижнему выходу (стрелка направлена в сторону водонагревателя) и шаровой кран к боковому выходу. Это пригодится, когда нужно будет слить воду. Уплотните все резьбовые соединения лентой ФУМ.

Включите подачу холодной воды и подсоедините шаровой кран, уплотнив резьбу лентой ФУМ. Подсоедините новый кран к предохранительному клапану на котле с помощью гибкого шланга. Установите резиновые уплотнения под колпачковые гайки и затяните их гаечным ключом.

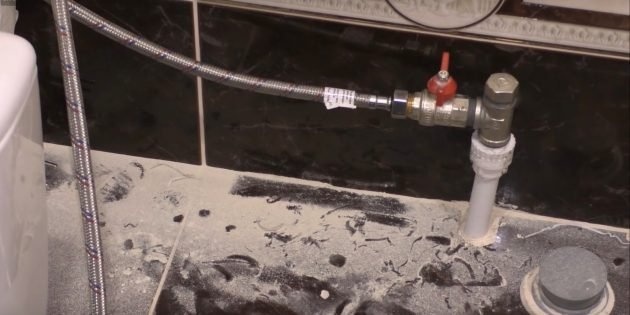

Прикрутите шаровой кран к патрубку горячей воды на котле, а тройник - к входу горячей воды на стояке. Уплотните все резьбы лентой ФУМ и подсоедините новый кран к тройнику с помощью гибкой трубы с гермовводами, расположенными под гайками. Затяните соединение сначала вручную, а затем гаечным ключом.

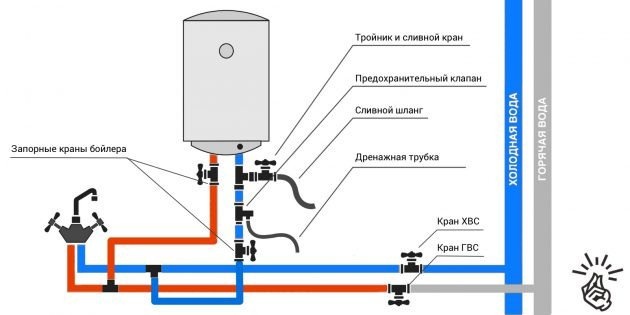

Если нет возможности установить тройники в стояках горячей и холодной воды, подключите бойлер к ближайшему крану. В этом случае подсоедините тройники к патрубкам горячей и холодной воды у раковины, а затем подсоедините к ним гибкие соединения смесителя и водонагревателя.

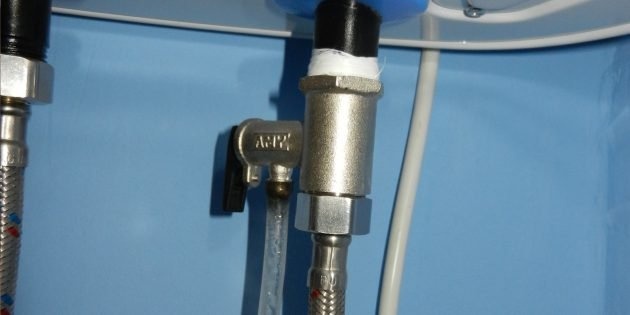

Подсоедините шланг к носику предохранительного клапана и спустите его в канализацию. Иногда из него будет капать вода, когда он нагревается и расширяется - это нормально. Если бойлер находится над ванной, можно оставить трубу открытой: капли будут просто стекать в канализацию.

5. Подключитесь к электросети

Если ваш водонагреватель уже имеет готовый кабель с вилкой, просто вставьте его в заземленную розетку. Не используйте удлинители или тройники, так как нагрузка на электросеть довольно высока: все дополнительные контакты будут сильно нагреваться, что может привести к пожару.

В других случаях вам придется подключать кабель самостоятельно. Если он не входит в комплект, используйте трехжильный кабель сечением 1,5, а лучше 2,5 мм². Рекомендуется подключаться непосредственно от панели управления.

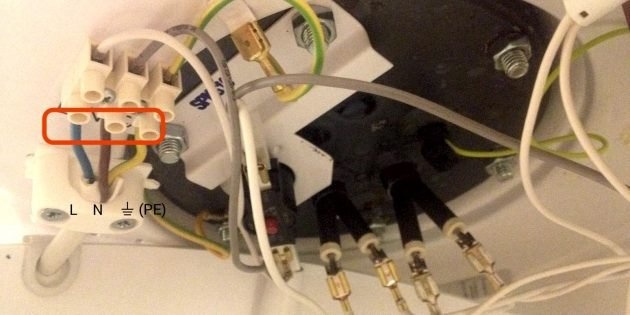

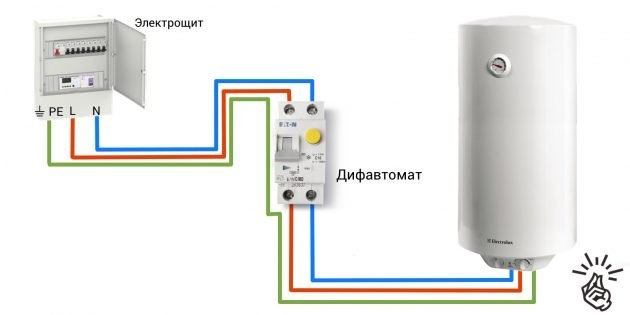

Перед началом работ отключите электропитание, выключив выключатель в прихожей. Возьмите кабель 3 × 2,5 мм² из блока предохранителей и подключите его к котлу через дифференциальный выключатель на 16 А. Затем подключите провода к клеммной колодке на водонагревателе: фазу к клемме L, нейтраль к клемме N и заземление к клемме PE или к корпусу.

6. Сделайте пробный запуск

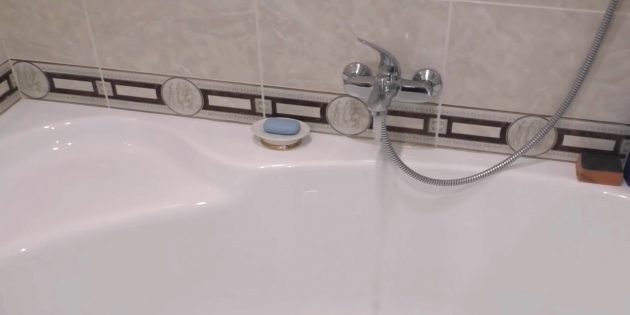

Перед включением нагревателя необходимо заполнить бак водой. Для этого выключите кран на стояке ГВС, а затем откройте вентили на входе и выходе водонагревателя. Включите горячую воду в ближайшем кране и подождите несколько минут, пока из крана не потечет ровная струя без провалов и воздуха.

Закройте кран. Внимательно проверьте все соединения на котле и убедитесь в отсутствии утечек. Подключите радиатор к розетке или через автоматический выключатель и запустите нагрев с помощью кнопки или регулятора температуры.

Как установить проточный безнапорный водонагреватель

1. Приготовьте инструменты и материалы

• Водонагреватель;
• Дрель с молотком или ударная дрель
• гаечные ключи;
• Штифты или винты.
• Сверло для бетона или дерева;

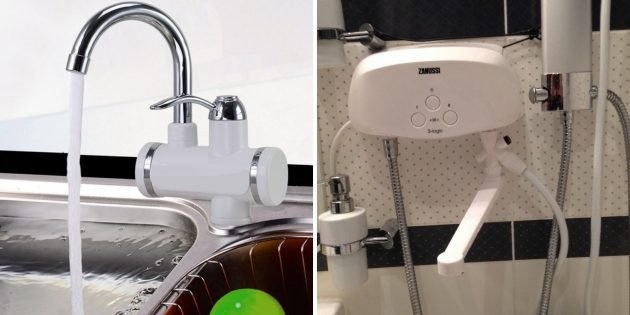

2. Выберите место установки

Источники безнапорной воды обычно способны обеспечить только одну точку использования, поэтому нет необходимости выбирать место расположения. Его можно установить вместо смесителя на раковине в ванной или на кухне, или рядом со смесителем в душе.

3. Закрепите водонагреватель

Устройства с краном проще всего установить. Для этого перекройте подачу воды к крану и отсоедините гибкие соединения от крана. Открутите монтажный кронштейн смесителя и снимите его с раковины.

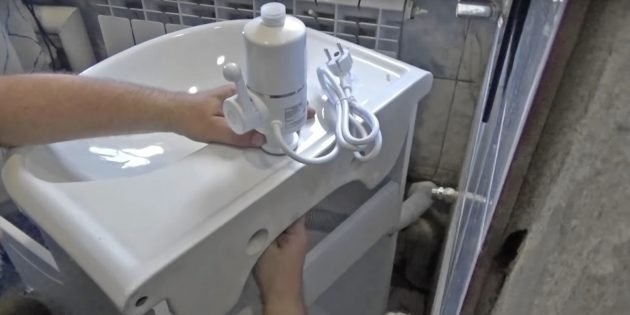

Соберите водонагреватель в соответствии с инструкцией: установите на место излив, прикрутите впускной фитинг и вставьте его в отверстие в раковине. Навинтите крепежную гайку и затяните ее, чтобы зафиксировать проточный нагреватель.

Настенные модели должны быть закреплены дюбелями или шурупами в зависимости от типа стены. Используя шаблон или измерив расстояние между кронштейнами, разметьте и просверлите отверстия. Закрепите водонагреватель дюбелями или шурупами.

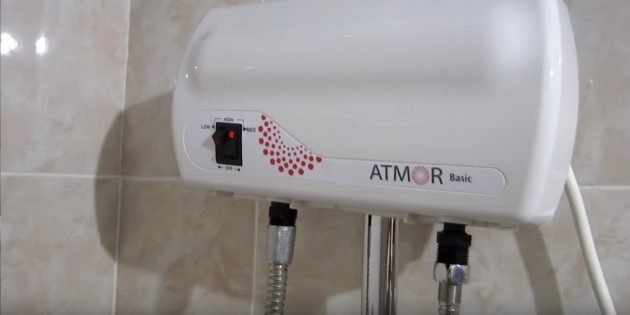

4. Подключитесь к водопроводу

Это тоже просто. Подключение заключается в присоединении гибкого шланга, снятого с крана, к патрубку водонагревателя. Просто подложите резиновую прокладку под колпачковую гайку и затяните ее, сначала от руки, а затем с небольшим усилием с помощью гаечного ключа.

Вы также можете подключить настенную подводку к такому же гибкому соединению на смесителе или душевой лейке. Для этого открутите душевую лейку от шланга и подсоедините открытый конец к входу нагревателя.

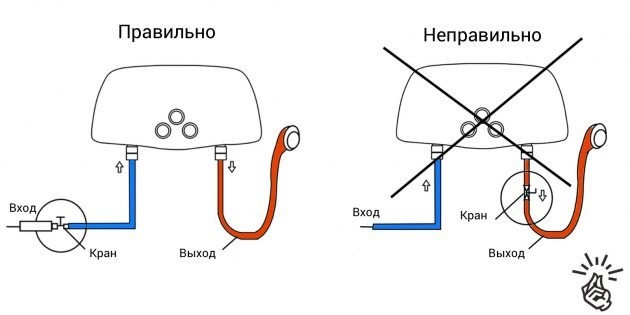

Важно! За нагревателем не должно быть никаких запорных клапанов. Воду перекрывает только сам водонагреватель мгновенного действия или кран, к которому он подключен. В противном случае нагревательный элемент может перегреться и выйти из строя из-за отсутствия потока.

5. Подключитесь к электросети

Компактные безнапорные модели обычно оснащены вилкой на заводе, поэтому для подключения достаточно вставить вилку в заземленную розетку. Поскольку водонагреватель является мощным прибором, его никогда не следует подключать с помощью тройниковых соединителей или удлинителей. Из-за высокого тока контакты в них могут перегреться, расплавиться и вызвать пожар.

6. Сделайте пробный запуск

Открутите кран на стояке горячей воды. Откройте кран и дайте воде протечь через устройство. Подождите несколько секунд, пока не польется ровная струя воды. Переключите прибор в режим нагрева, повернув рычаг или нажав кнопку. Убедитесь, что вода нагревается.

Как установить проточный напорный водонагреватель

1. Приготовьте инструменты и материалы

• Сверло для бетона;
• Измерительная лента;
• Керамическое сверло;
• Розеточный выключатель 25A.
• Карандаш;
• Лента ФУМ;
• гаечные ключи;
• 2 крана Ду15;
• 2 гибких шланга;
• Молоток;
• Молоток; ударный молоток; перфоратор или ударная дрель;
• Кабель ПВА 3 × 4;
• дюбелей или шурупов;
• 2 ½" тройника;
• водонагреватель;
• отвертка;
• спиртовой уровень;

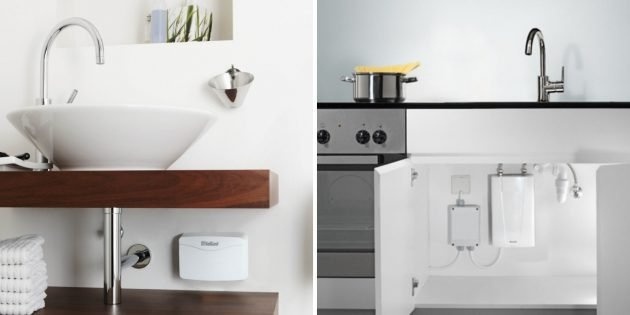

2. Выберите место установки

В отличие от компактных безнапорных моделей, напорные проточные водонагреватели способны обеспечить горячей водой несколько точек одновременно. Их можно установить в любом месте, в зависимости от возможности подключения к системе водоснабжения, но предпочтительно возле устройства, где чаще всего используется горячая вода.

В квартире для этой цели подходит пространство под раковиной, в нише в ванной комнате или просто на одной из стен рядом с трубами холодной и горячей воды. Самое главное - не забрызгать шкаф и обеспечить легкий доступ к нему в случае ремонта.

3. Закрепите водонагреватель

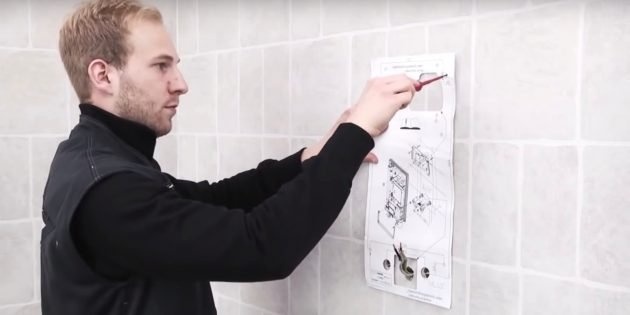

Используя прилагаемый шаблон, разметьте и просверлите отверстия для крепления нагревателя с помощью перфоратора. Вставьте в них расширительные болты и прикрепите радиатор к стене с помощью винтов. Проверьте с помощью спиртового уровня горизонтальность и вертикальность радиатора.

В некоторых моделях для установки водонагревателя на монтажную рейку необходимо сначала снять переднюю панель. После подключения к водо- и электроснабжению его следует установить на место.

4. Подключитесь к водопроводу

Как и бойлер, водонагреватель мгновенного действия под давлением должен быть подключен к вводу холодной воды непосредственно от стояка или любой точки водораспределения в жилище, а гибкий шланг должен быть подключен к выходу горячей воды после клапана стояка горячей воды.

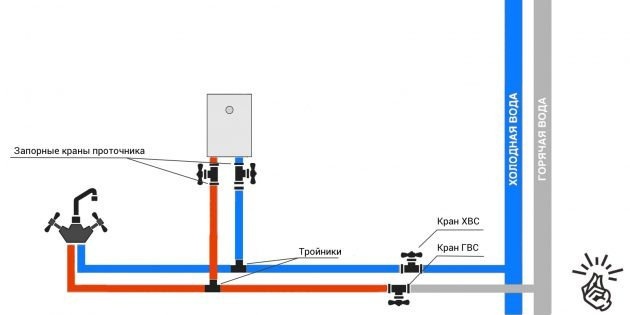

Установите шаровые краны на фитинги подающей трубы, чтобы при необходимости отсоединить устройство. Уплотните резьбу лентой ФУМ. Установите тройники на трубы холодной и горячей воды и соедините их выходы с соответствующими кранами водонагревателя с помощью гибкого шланга.

5. Подключитесь к электросети

Во-первых, убедитесь, что мощность, выделяемая в вашей квартире, достаточна для выбранного вами обогревателя. Мощность должна быть достаточной, иначе при нагреве водонагревателя блок предохранителей отключится.

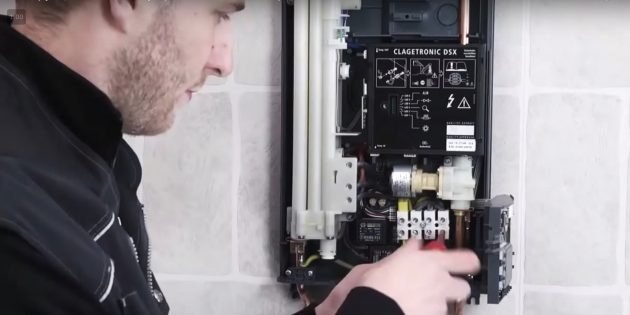

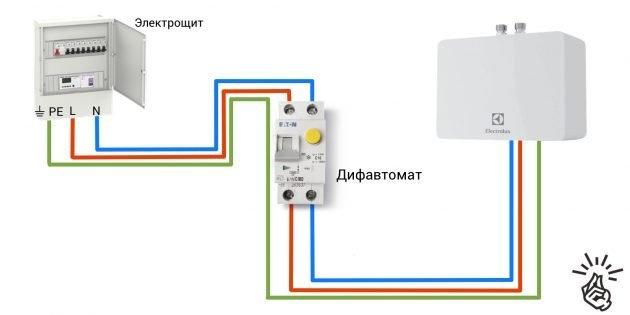

Из-за высокой мощности напорные водонагреватели обычно подключаются не к розетке, а непосредственно к электросети через автоматический выключатель с соответствующим номиналом. Используется трехжильный кабель с сечением 4 или 6 мм².

6. Сделайте пробный запуск

Закройте кран на стояке горячей воды и откройте запорные вентили на радиаторе. Включите горячую воду в ближайшем кране и подождите несколько секунд, пока она не потечет ровной струей без рывков.

Подключите питание к автоматическому выключателю на водонагревателе и включите нагрев. Откройте горячую воду и проверьте, что все работает.
