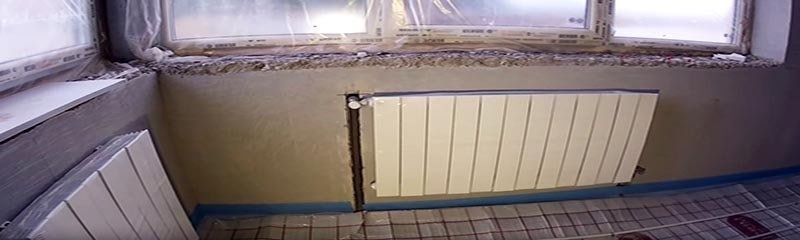

Как установить батарею отопления в частном доме





Одним из этапов монтажа системы отопления в квартире или частном доме является установка радиаторов с подключением к сети. Лучше всего сделать это до прокладки труб, чтобы легче было выполнить аккуратные соединения радиаторов. Остальные нюансы монтажных работ мы раскроем в подробной инструкции о том, как правильно установить радиаторное отопление своими руками.

Выбор отопительных приборов по типу и мощности

Если вы еще не приобрели смеситель, перед установкой следует выбрать радиаторы отопления из 4 разновидностей, представленных на рынке:

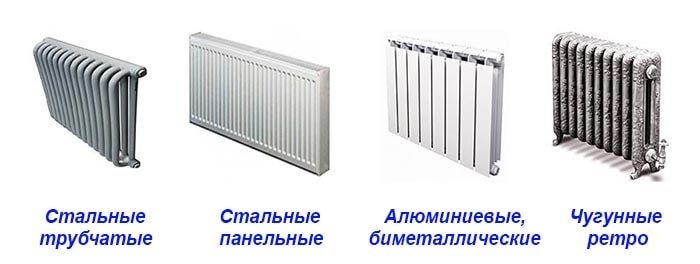

1. Секционные алюминиевые радиаторы. Изготовлены из легкого сплава - силумина (алюминий + кремний) в виде ребристых профилей, окрашенных термостойкой полимерной массой.
2. Биметаллические радиаторы производятся двух типов - секционные и монолитные, хотя готовые смесители выглядят одинаково. Конструкция: внутри каждой секции находится каркас из стальных труб, изготовленный из силумина.
3. Чугунные радиаторы - дизайнерские и советские - поставляются только в виде секций.
4. Стальные радиаторы свариваются из прессованного металла (пластинчатые радиаторы) или изготавливаются методом литья (трубчатые радиаторы).





Внимание. В дополнение к радиаторам, изображенным на фото, предлагаются медные и плинтусные конвекторы. Они редко используются в системах водоснабжения.

Выбирайте тип радиатора по двум критериям: цена и дизайн, соответствующий интерьеру комнаты. Одна оговорка: для автономной системы отопления в частном доме подойдет любой радиатор, а в квартире с центральным теплоснабжением - радиаторы, выдерживающие давление 12 бар. Выбор радиаторов подробно описан в отдельном руководстве.

Тепловая мощность радиаторов и регистров указана в технической документации производителя. В соответствии с действующими нормами тепловая мощность секций радиатора определяется при разнице температур между теплоносителем и воздухом в помещении 70 °C.

Например, если температура в помещении составляет 20 градусов, а вода в трубах - 90 °C, секция радиатора обеспечит примерно 180 Вт тепла. Поскольку теплоноситель редко нагревается до 80-90 °C, фактическая тепловая мощность будет значительно ниже. Отсюда вывод: используйте радиаторы с запасом 80-100%. Упрощенные способы расчета выхода описаны в нашем материале и видео:

Почти все типы радиаторов выпускаются в двух вариантах - с боковым или нижним подключением. Здесь выбор зависит от способа прокладки труб и расположения соединений. Таким образом, перед установкой следует рассмотреть...

О способах подключения радиаторов

Способ подключения должен быть продуман заранее, от него зависит положение радиатора на стене. Например: установка радиаторов с нижним подключением требует монтажа арматуры, которая занимает до 10 см пространства под радиатором. Если представить, что над цоколем находятся две трубы, то радиатор не поместится в нишу, если подоконник низкий.

Пример второй: Вы решили самостоятельно произвести замену - демонтировать старый чугунный "аккордеон" в своей квартире и установить современный агрегат. Чугунные трубы не допускают нижнего соединения, только боковое. Если вы хотите установить радиатор в середине окна, вам потребуется установить трубы из полипропилена или металлопластика.

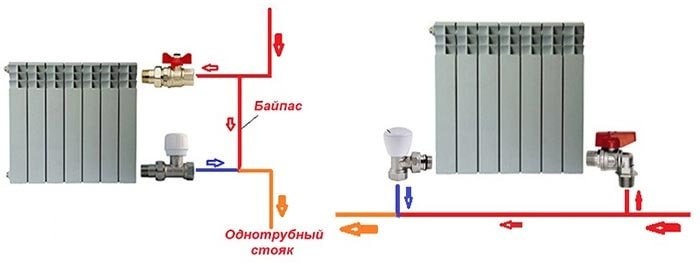

Варианты диагональных соединений: схема слева с шаровым краном, справа с термостатической головкой

Способы подключения радиаторов:

1. Боковая диагональ (диагональ). Теплоноситель проходит через верхнее отверстие и выходит через нижнее отверстие на противоположной стороне, равномерно протекая по внутренним каналам. Теплоотдача максимальна, а радиатор эффективен.
2. Side - оба соединения подключены с одной стороны. Приблизительно 10% тепловой мощности теряется из-за того, что дальняя сторона радиатора нагревается хуже.
3. Раздельная нижняя циркуляция используется в горизонтальных однотрубных системах типа "Ленинградка". Эффективность установки снижается на 10-20% в зависимости от давления, создаваемого циркуляционным насосом.

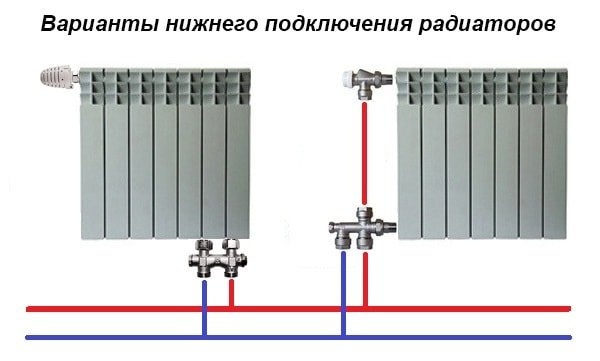

4. Чисто нижнее подключение сравнимо с диагональным благодаря конструктивной особенности - вода поднимается к верхней части радиатора через первый вертикальный канал, затем распределяется по остальным каналам и собирается в нижней части.

Диагональные схемы подключения чаще встречаются в традиционных системах - двухтрубных или однотрубных (кроме Ленинграда) - которые устанавливаются открытым способом. Нижнее подключение - более современный вариант, при котором трубы от котла находятся в полу, выходя прямо под радиатором.

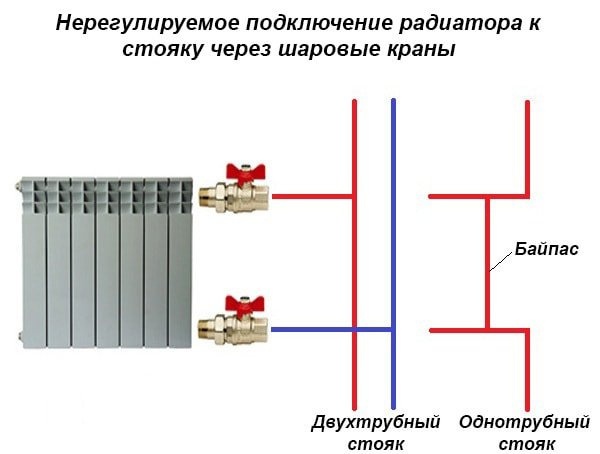

Подключение одного радиатора к радиатору в двухтрубной или однотрубной установке в жилом доме. Вместо верхнего крана можно установить термостат с вентильной головкой, а вместо нижнего крана - балансировочный клапан.

4 вида радиаторной арматуры

После ввода системы водяного отопления в эксплуатацию ее необходимо сбалансировать, а в процессе эксплуатации - отремонтировать и промыть радиаторы. Для этих задач используются следующие запорные и регулирующие клапаны

• балансировочный клапан;
• фитинги для нижних труб.
• шаровой кран;
• термостатический клапан с термостатической головкой;

Важное замечание. При установке радиаторов всегда используйте фитинги для труб американского производства - прямые и угловые. Соединение с накидной гайкой позволяет в любой момент снять радиатор без слива воды из трубопроводной сети.

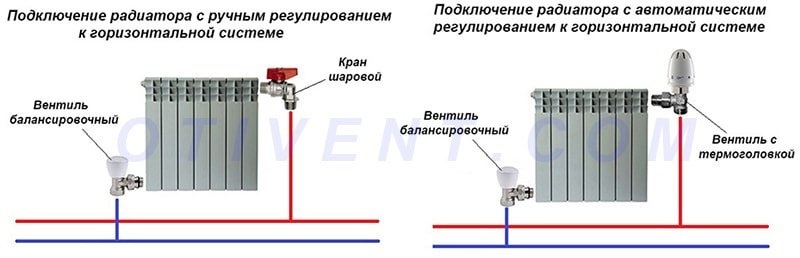

Слева показана схема подключения радиатора с балансировочным клапаном в одноходовой системе, справа - схема подключения с нижней разводкой (используется с однотрубными горизонтальными коллекторами).

Как правильно установить арматуру радиатора:

1. При подключении радиатора к системе центрального отопления необходимо установить 2 шаровых крана, балансировочный клапан не требуется. Вариант второй: В подающей линии можно использовать клапан с термостатической головкой для автоматического регулирования температуры в помещении.
2. Радиаторы в частном доме подключаются следующим образом: входной шаровой кран, выходной балансировочный клапан. Если вы хотите автоматически регулировать поток, используйте термостатическую головку вместо впускного клапана.
3. Для нижнего подключения используйте специальную арматуру со встроенным балансировочным клапаном производства Danfoss, Herz Armaturen, Oventrop. Имеются модели для установки терморегулятора.

При замене радиатора в квартире не забудьте сделать байпас, чтобы обеспечить прямой поток воды по стояку. Последний радиатор в индивидуальной сети отопления в загородном доме должен быть оснащен 2 запорными вентилями, чтобы его не пришлось выравнивать.





С помощью нижнего патрубка поток теплоносителя направляется в верхний горизонтальный канал радиатора

Расположение и высота установки батарей

Радиаторы следует устанавливать в местах наибольших теплопотерь:

• Традиционное расположение - под окном, в середине светового проема (смотреть вертикально);
• У холодных стен жилых комнат без оконных проемов.
• В коридоре у входной двери;
• На лестницах;

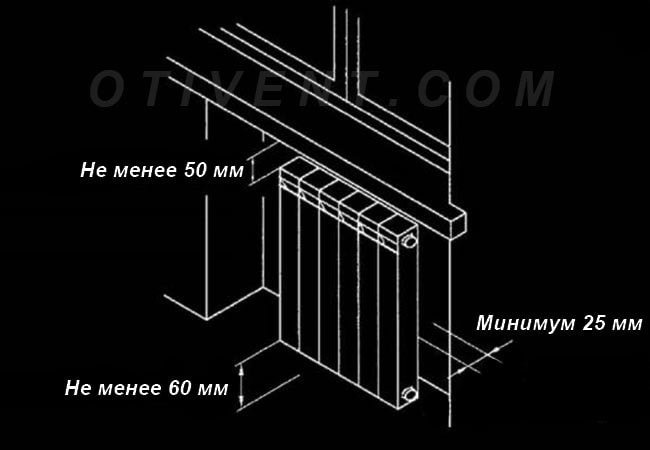

На рисунке показаны минимальные расстояния до ближайших зданий. Для обеспечения эффективной работы радиатора их необходимо увеличить до 10 см верхнего и нижнего выреза и 50 мм заднего выреза.

Объяснение. Когда радиатор установлен в подподоконной нише, восходящий конвекционный поток смешивается с более холодным воздухом из окна. Если вместо наружных стен имеются витражные окна, лучше установить в полу водяные или электрические конвекторы.

При установке конвекторов под окнами необходимо соблюдать следующие минимальные расстояния:

• от внешней стены - 2,5 см;
• от пола - 60...200 мм, в зависимости от типа радиатора и способа его подключения.
• От подоконника - 50 мм;

В отличие от алюминиевых и биметаллических радиаторов, глубина стальных панельных радиаторов сильно варьируется - от 6 см (тип 10) до 160 мм (тип 33). Чем толще радиатор, тем больше воздуха может пройти через него и нагреть его. Это означает, что необходимо обеспечить приток воздуха снизу и отвод тепла сверху радиатора. Схемы монтажа для различных типов стальных панельных радиаторов показаны на рисунке.





Высота установки панельных радиаторов зависит от конкретного типа

Рекомендация. Не рекомендуется полностью закрывать радиатор после монтажа, сделав 2 конвекционных отверстия с решетками. Вы потеряете весь инфракрасный тепловой поток, который составляет не менее 20% мощности излучателя. Вместо этого воздух под обшивкой достигнет температуры 30-40°C, и из-за разницы температур снаружи и в полости увеличится потеря тепла.

Инструкция по монтажу

Для подвешивания и подключения радиатора к трубам отопления необходимо подготовить следующие принадлежности и материалы

• крючки с пластиковыми штырями для крепления радиатора к стене - не менее 3 штук
• Смеситель, балансировочный клапан, термостатический клапан, фитинги - в соответствии со схемой;
• 2 заглушки (боковые заглушки) с правой трубной резьбой, обозначенные латинской буквой D;
• Полипропиленовая, металлопластиковая или полиэтиленовая труба с внутренним диаметром 10 - 15 мм для вводов.
• 1 ручной воздухоотводчик (клапан Маевского) с ключом;
• 2 заглушки с левой резьбой с маркировкой S;
• прокладку или силиконовую ленту;
• 1 вилка;

Количество креплений зависит от размера радиатора. Алюминиевый радиатор до 10 секций может быть установлен на 3 крюка или на специальные кронштейны - 2 сверху, 1 снизу. В других случаях используется 4 крепления.

Стальные панели продаются в сборе, кронштейны для подвешивания входят в комплект. Тяжелые напольные чугунные радиаторы оснащены ножками.

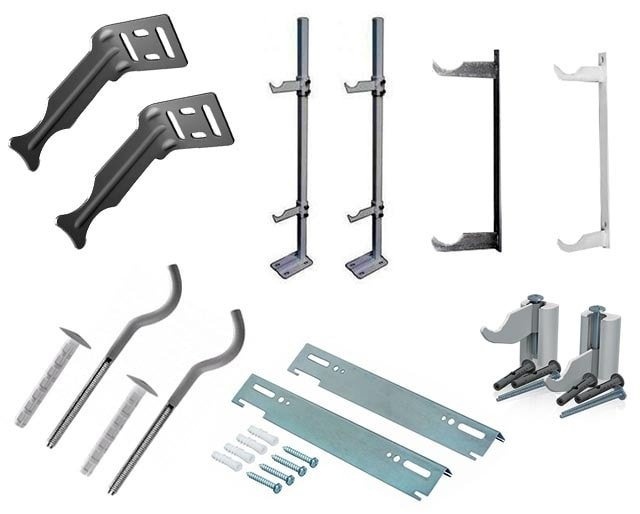

Различные настенные и напольные кронштейны для крепления радиаторов

Среди инструментов, которые вам понадобятся:

• Электродрель и сверло, соответствующее твердости стены;
• Измерительная лента, карандаш.
• Отвертка или шуруповерт;
• гаечный ключ;
• спиртовой уровень;

Предварительная сборка

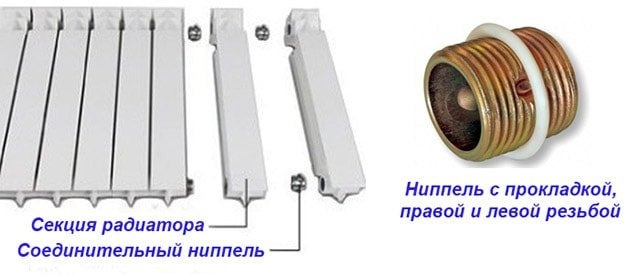

Секции радиатора соединяются ниппелями - металлическими вертлюгами, которые имеют левую и правую (полуовальную) резьбу. Для подключения вам понадобится длинный гаечный ключ с ниппельным концом, который вы не найдете в своем хозяйстве. Поэтому рекомендуется запрашивать секции для сращивания непосредственно в магазине.

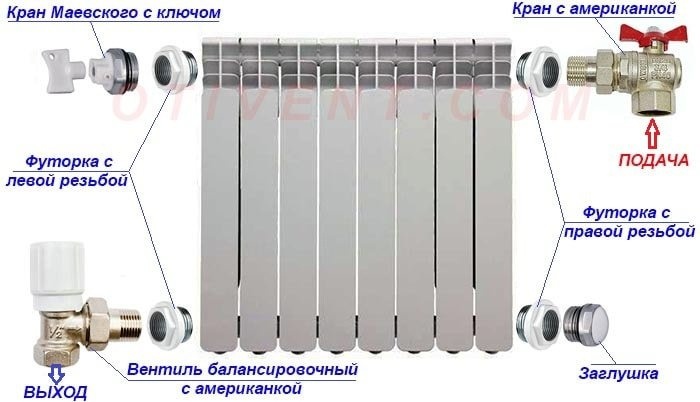

Соберите секционный смеситель в следующем порядке:

1. Зачистите шайбы вокруг боковых отверстий.
2. Вкрутите четыре концевых фитинга и тщательно затяните их динамометрическим ключом. Примечание: пробки с обычной резьбой следует вкручивать в правый конец радиатора, с левой резьбой - в левый конец (если смотреть с лицевой стороны изделия).
3. Если нижнее выпускное отверстие не используется, его необходимо уплотнить с помощью входящей в комплект поставки уплотнительной пробки.
4. Используя уплотнительный материал, уплотните и вверните клапан Маевского в верхний канал.
5. Вставьте эквивалент совмещенных метчиков в оставшиеся 2 отверстия.

Важное замечание. Не закручивайте соединительную часть фланцевой гайки до конца. В противном случае гайка не отойдет от края и будет препятствовать соединению самого клапана. Для завинчивания вам понадобится специальный внутренний ключ, но вы также можете использовать прочные плоскогубцы.

После установки фланцев вкрутите клапаны и затяните их (пока вручную). Панельные радиаторы не требуют монтажа, за исключением необходимости установки вентиляционного отверстия. Не снимайте фольгу с корпуса - она защищает покрытие от случайного повреждения.

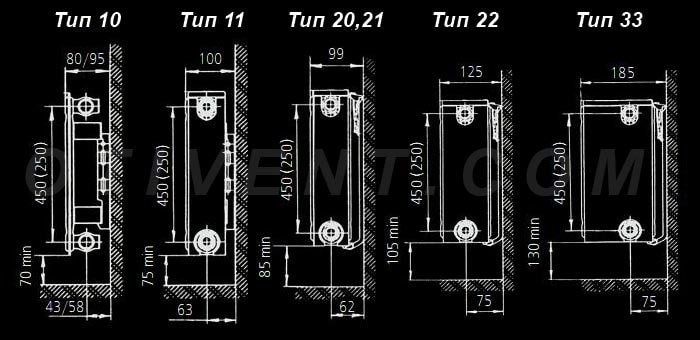

Монтажная схема для панельных радиаторов

Как разметить крепление радиатора

Начните с подготовки - уберите мешающие предметы, оторвите старые обои (на их место можно наклеить отражающий экран из фольги), извлеките старый аккумулятор на случай замены. Будьте осторожны, чтобы не срезать резьбу на стальных распределительных трубах болторезом. Лучше очистить его металлической щеткой и открутить штуцер, открутив гайку.

Информация. Если по разным причинам резьба пришла в негодность, вам придется искать набор трубных весов и нарезать витки из новых. В открытых системах отопления с атмосферным давлением можно использовать компрессионные фитинги типа GEBO.

Как сделать правильную маркировку радиатора:

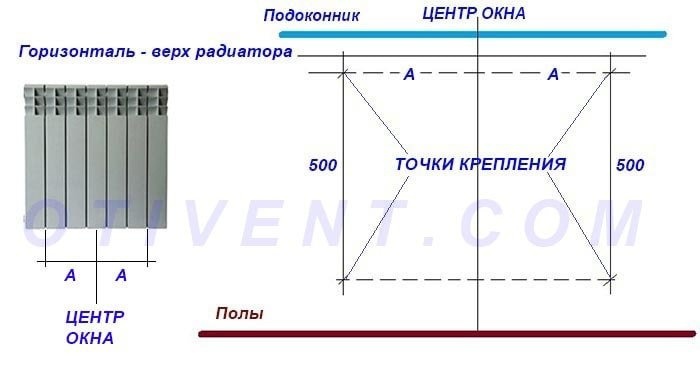

1. Определите центр оконного проема и отметьте его на стене вертикальной линией.
2. На расстоянии 7-10 см от подоконника проведите спиртовой уровень. Эта линия отмечает положение верхнего конца радиатора.
3. Измерьте расстояние от центра собранного радиатора до точек подвеса и отметьте его на горизонтальной линии по обе стороны от вертикальной линии. Секционный радиатор можно приложить к стене и нанести разметку на два крайних стыка.
4. Определите размер от верхней пластины до точки крепления радиатора, расстояние на основе предыдущих отметок. Получение верхних точек бурения.
5. Точки нижних подвесов определить легко: спуститесь еще на 50 см - это стандартное расстояние центра радиаторов. Существуют и другие размеры - 300, 600 мм и так далее.





После разметки стоит проверить расстояние точек крепления от пола, лучше всего прижать собранный радиатор к стене.

Перед разметкой проверьте уровень подоконника. Если он не ровный и вы выровняете радиатор, это будет выглядеть так, как будто радиатор был установлен криво. Далее обратите внимание на уклон подоконника.

Второй момент - радиатор должен быть установлен с небольшим уклоном, чтобы воздух мог выходить через мевский кран. Сторона устройства, где расположен выход воздуха, приподнята на 1-2 мм, визуально такое смещение не будет заметно.

Если вы заменяете радиатор с подключением к существующим трубам, необходимо измерить их положение по отношению к подоконнику, а затем отрегулировать высоту. Мастер покажет вам, как это сделать, на видео:

Завершающий этап

Окончательный монтаж радиаторов отопления выполняется по простому правилу:

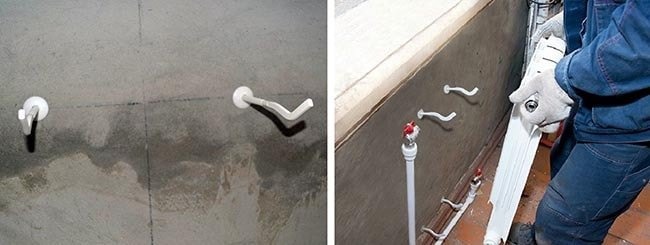

1. Просверлите отверстия, вбейте дюбели и закрепите подвесы. Подвесы для секционных радиаторов вкручиваются на расстоянии не менее 25 мм.
2. Подвесьте радиатор на кронштейны и установите подводящие трубы. Для удобства нарисуйте линии на стене.







3. Демонтируйте радиатор и проведите подготовительные работы - прорежьте канавки для скрытой прокладки кабеля, подключите подводящие трубы к электросети, наклейте отражающий экран.
4. Наконец, установите радиатор, подсоедините трубы и затяните трубу US.

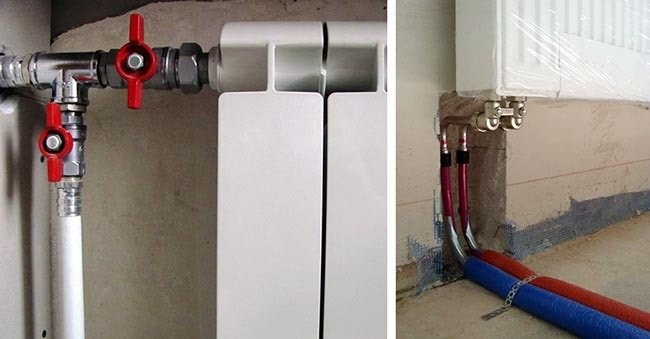

   На рисунке слева показано боковое подключение с байпасом, справа - нижнее подключение со скрытыми кабелями

Оставьте открытыми запорные и антисифонные клапаны, чтобы обеспечить заполнение системы теплоносителем. Ручной воздухоотводчик должен оставаться закрытым; он используется при перекачке воды или антифриза.

При замене радиатора центрального отопления в пик сезона необходимо перекрыть весь стояк. По окончании монтажа закройте краны на входе в радиатор, а затем закачайте воду в стояк. Когда шум нагревательного средства прекратится, медленно откройте сначала верхний, а затем нижний кран. Спустите воздух из аккумулятора.

Как подвесить батарею на утепленную стену

Иногда домовладельцы утепляют наружные стены изнутри слоем полистирола или экструдированного полистирола толщиной 50 мм. Проблема радиаторных калориферов в том, что крепежные крючки слишком короткие, а более длинные консольные и гнутся. Очевидно, что закрепить его на пенополистироле не представляется возможным, только на стене.

Простое решение предлагает наш эксперт Виталий Дашко в своем видео. Технология установки батареи следующая:

1. Размечаем точки крепления в соответствии с приведенными выше инструкциями.
2. Возьмите деревянный стержень 5х5 см (или в соответствии с толщиной изоляции) длиной 600 мм или в соответствии с размером опоры стального радиатора.
3. Вырезаем в пенопласте вертикальное углубление, вставляем в него дерево и крепим его к стене любым крепежом - дюбелями, анкерами, дюбелями.
4. Установите радиатор на обычные подвесы, закрепленные на балках.

Смотрите видео о монтаже радиатора на изолированной стене:

Заключение

Для самостоятельной установки радиаторов не требуется специального образования или подготовки. Достаточно запомнить нюансы установки, посмотреть несколько видеороликов от опытных мастеров, и можно приступать к работе. Единственная оговорка - радиаторы должны быть прочно закреплены, особенно чугунные. Изгиб или растрескивание кронштейна приводит к утечке охлаждающей жидкости, иногда довольно горячей?
