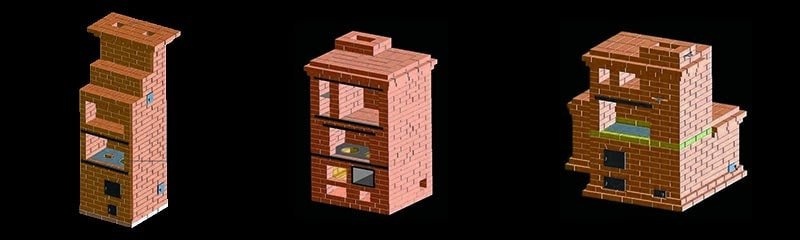

Как сложить отопительно-варочную шведскую печь





Для приготовления пищи и постоянного отопления в отдельно стоящем доме площадью 30-50 м² идеально подходит отопительно-варочная плита шведской кладки. Простая конструкция сооружения позволяет сэкономить деньги на строительстве - купите материалы и выполните кладку своими руками. Здесь представлено описание конструкции плиты, некоторые детали ее сборки, а также три проекта со схемами и рейтингами.

Конструкция и принцип работы

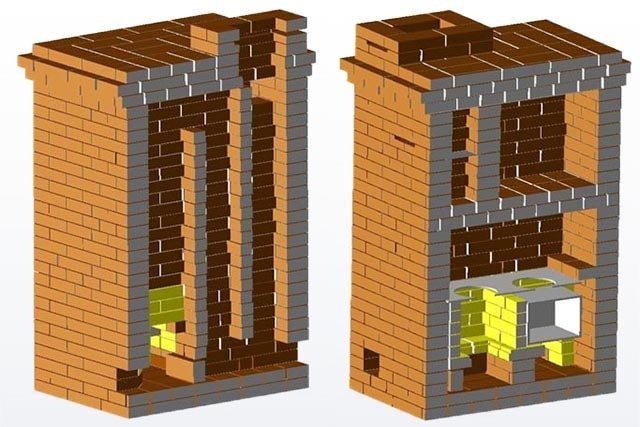

Классический "швед" - Симбиоз двух нагревателей: традиционной плиты и слегка расширенной "голландки" - простой канальной плиты. Непременным атрибутом этой конструкции является плита, расположенная рядом с очагом.

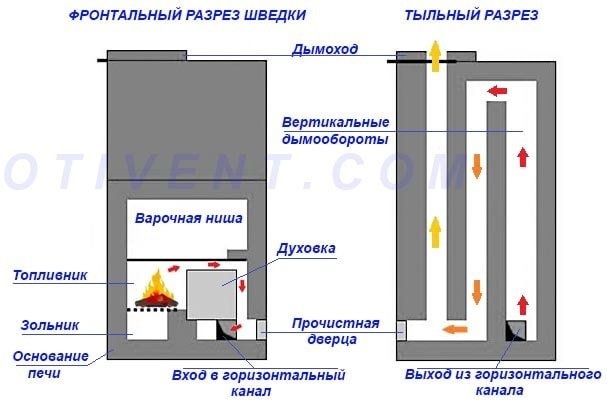

Как работает шведская плита:

1. Пламя, горящее в очаге, нагревает саму варочную панель. Смежная плита отделена стеной из четверти или половины кирпича и получает тепло от тепла очага и дымовых газов.
2. Раскаленные продукты сгорания огибают верхнюю и заднюю части плиты, а затем, благодаря естественной тяге дымохода, попадают в нижнюю часть, где расположен дымоход.







3. Через это отверстие горячие газы выходят из зоны приготовления и попадают на варочную поверхность, которая состоит из 3-4 вертикальных каналов. Дымовые газы нагревают кирпичные стены через дымовые каналы, а затем выходят наружу через дымоход.
4. Над нишей для приготовления пищи находится сушильная комната с плитами, которая обогревается снизу плитой, а сзади - системой воздуховодов.

Предупреждение. Существуют плиты с горизонтальными дымовыми каналами, но из-за образования сажи такие конструкции используются реже.

Камера сгорания с плитой образует мини-корпус, так как горизонтальный выхлопной канал находится внизу. По пути к отверстию нагретые газы отдают много тепла чугунной крышке кастрюли и металлическим стенкам плиты. Из-за такого расположения шведский немного уступает по производительности русскому горшку, но зато он компактнее и проще в изготовлении.

Изначально шведская плита предназначена для размещения в простенке между двумя отапливаемыми помещениями - кухней и спальней (или гостиной), как показано на фото ниже. Первое помещение отапливается самой плитой и открытой духовкой, второе - кирпичным колосником. Существуют варианты плит с летним режимом - заслонка закрыта, и дымовые газы направляются на выход, минуя дымоход.

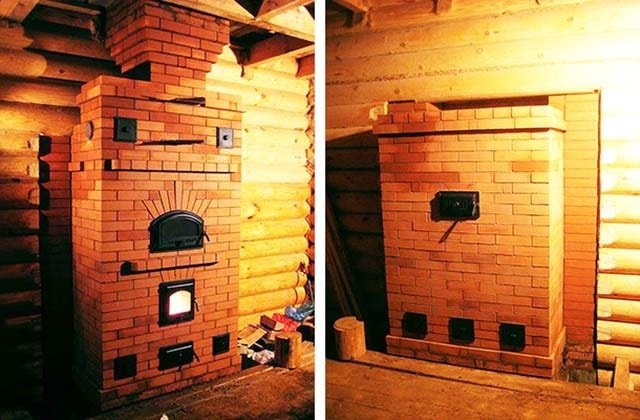

На фотографии изображена российская плита, но принцип тот же - в простенке между комнатами

Нюансы строительства

Пропорции и размеры камер шведской плиты тщательно выверены, поэтому вносить изменения в схему кладки могут только опытные каменщики - изготовители плит. При конструировании плиты следует учитывать следующие моменты:

1. Это прочное здание - необходим прочный фундамент, который не связан с фундаментом дома.
2. Когда дымовые газы проходят через нижнее отверстие в шахты, плита интенсивно нагревает пол. Чтобы не терять тепло, под фундамент укладывается теплоизоляция, устойчивая к высоким температурам - 3-5 слоев базальтового картона.
3. Корпус шведского нагревателя подвергается высоким тепловым нагрузкам. Поэтому очаг облицовывается изнутри огнеупорным камнем, а для строительства используется высококачественный песчано-глиняный раствор.
4. Не допускается замена кухонной плиты бойлером для нагрева воды, если такое переоборудование не предусмотрено проектом. Интенсивный отбор тепла значительно снижает температуру дымовых газов, уменьшая тягу и эффективность обогрева дымохода. Каналы дымовых газов засоряются сажей.
5. К "шведскому камину" можно добавить дымоход - построить его сбоку от варочной панели, проложив отдельные дымоходы. Вариант второй: плита с собственным дымоходом подается в общий дымоход, но топливо подается, когда плита не работает.





Сделать сечение пола из железобетона под плитой

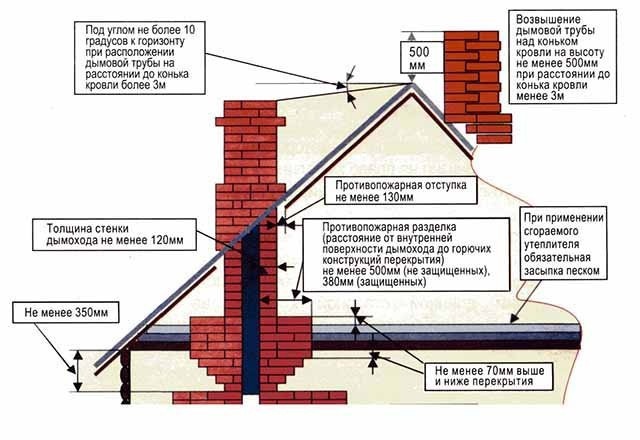

Важное замечание. Для движения газов в вертикальных каналах необходима хорошая тяга. Оголовок дымохода должен находиться не менее чем на 60 см выше конька и должен быть расположен так, чтобы он не подвергался воздействию порывов ветра, вызываемых другими зданиями.

Указания по ведению работ

В рамках данной публикации мы не будем учить вас, как построить печь - технология кладки рассматривается в соответствующем руководстве, - как построить камин для отопления дома на дровах. Ниже приведены общие рекомендации по строительству шведской плиты:

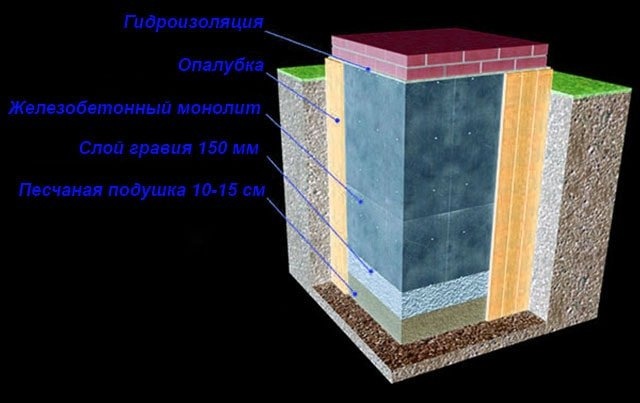

1. Установите фундамент конструкции на стабильном уровне земли. Снимите верхний слой почвы и выкопайте котлован необходимой глубины, на 10 см шире размеров плиты. Если грунт проседает, следует сделать свайный фундамент с болтами или забивной фундамент.
2. Для приготовления используется растворная смесь из мелкого песка (частицы 1...1,5 мм) и глины средней жирности. Новичкам лучше покупать готовый строительный раствор в мешках.
3. Красный кирпич следует замочить на один день, а раствор уплотнить, чтобы он не растекался при соприкосновении со строительным материалом.
4. Шамотные кирпичи не следует замачивать, а только промывать от пыли непосредственно перед укладкой в ряд.
5. Огнеупорный кирпич укладывается на раствор шамот + шамот в соотношении 1 : 1. Лучшее решение - купить готовую смесь, например, Superkamin Ogneupor. Керамические стены не скрепляются огнеупорной глиной, между ними остается зазор шириной 5-6 мм, проложенный базальтовым картоном.
6. Фундаменты и трубы строятся с использованием обычного цементно-песчаного раствора, глиняный раствор не подходит.

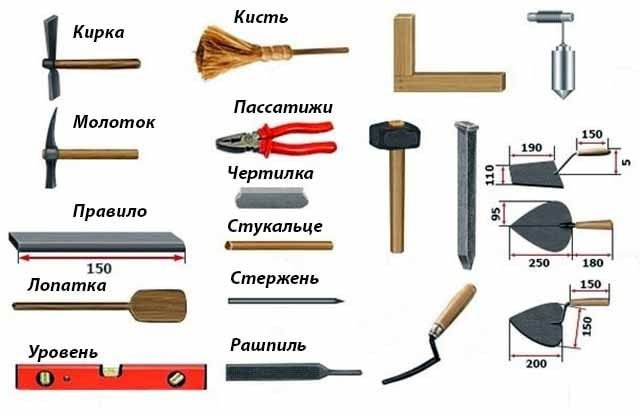

Подготовьте инструменты, показанные на рисунке, для сборки радиатора. Бетонный фундамент должен затвердеть в течение 28 дней после заливки, затем его покрывают влажной изоляцией из войлока (2 слоя) и базальтового картона.

Выкладываем классическую «шведку»

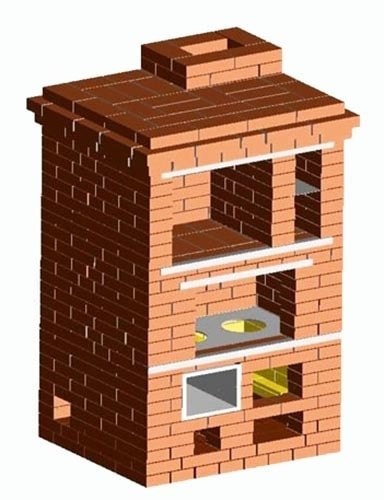

Размеры этого обогревателя составляют 102 x 88,5 см, высота - 2,03 м, а мощность обогрева - 3,2 кВт. Обогреватель может обогревать площадь до 40 м² в отдельно стоящем доме, изолированном в соответствии с местным климатом.





Печь можно использовать для выпечки и обогрева кухни.

Внимание. В показанной модели летом нет вытяжного отверстия, что делает более удобным использование обогревателя для приготовления пищи зимой. Поперечное сечение нагревателя показано на рисунке ниже.

Чтобы самостоятельно построить традиционную плиту в шведском стиле, вам понадобятся следующие материалы:

• SHA-8 огнеупорный кирпич, рабочая температура до 1300°C, размеры 230 x 114 x 65 мм - 33 шт;
• 2-конфорочная чугунная плита 410 x 710 мм;
• дверцы: очаг 21 x 25 см, дверца для золы 14 x 25 см, инспекционная дверца 14 x 14 см (3 шт.);
• закрылки: дымовая - 25 x 13 см, дымовая - 13 x 13 см;
• стальной уголок равной длины 45 x 45 мм общая длина 6,5 м;
• листовой металл толщиной 2 мм - 1 м².
• стандартный размер 250 x 120 x 65 мм полнотелый керамический кирпич - 553 шт;
• духовка 45 x 25 x 29 см
• стальная полоса 50 x 5 мм длиной 2 м;
• колосниковая решетка 30 x 20 см;





Стены, соприкасающиеся с пламенем и горячими газами, облицованы огнеупорным материалом.

На пол со стороны топки укладывается кровельный лист размером 70 x 50 см в соответствии с противопожарными нормами. Строительный материал для дымохода и фундамента не входит в этот список.

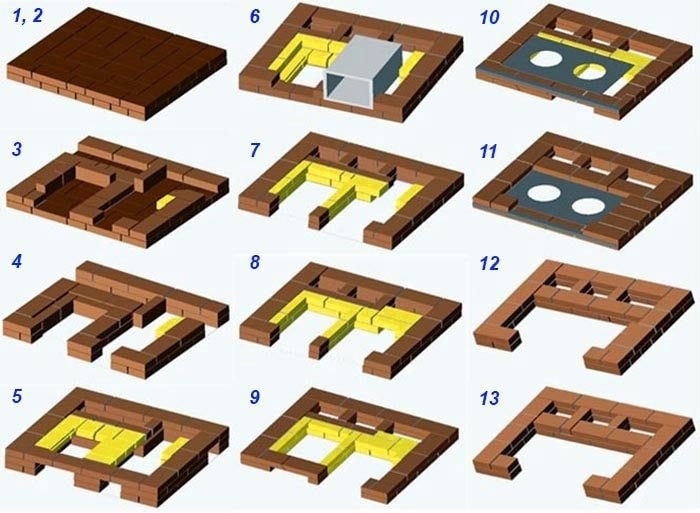

Когда шведская плита готова, ее раскладывают в соответствии с показанной ранжировкой:

1. Ряды 1, 2 - сплошные, на третьем закладываются контуры зольника, вторичной камеры плиты и вертикальных шахт. Установите 3 дверцы для очистки и одну дверцу для золы.
2. Четвертый ярус является продолжением стены, как показано на рисунке, пятый ярус перекрывает установленную дверь. Начните формировать дно топки огнеупорным кирпичом и установите топки, предварительно разметив углубление в камнях шлифовальной машинкой.







3. Ряд 6 - сделайте стенки топки, установите плиту и топочную дверцу. Между очагом и топочной камерой мы делаем перегородку из огнеупорного камня толщиной ¼. Седьмой ряд строим по схеме, на восьмом ряду закрываем нижнюю газовую трубу, девятый ряд закрывает дверь основной камеры.
4. После десятого ряда на лицевой стороне устанавливается варочная панель и металлический уголок. В 11-м ряду начинают формировать стенки ниши, продолжая уровни 12-16. Затем укладывают опоры и кирпичную плиту - ряд 17. Оставьте отверстие для половины кирпича над нишей с левой стороны.







5. На 18-м слое закрепите второй торцевой угол и начните возводить стены сушильной секции (ряды 19-26). После 22-го яруса накройте печь листом 34 x 19 см, а на 26-м ярусе положите еще один перекрывающий угол и сверху положите лист 905 x 800 мм.
6. Ряды 27-29 заполнены и оставляют отверстие для дымохода. Ряды 30-31 - формируем начало дымохода с внутренним каналом 250 х 140 мм.







Дальнейшие кладочные работы выполняются с использованием цементного раствора с соблюдением правил пожарной безопасности. Другими словами, в деревянном потолке есть полтора кирпича (38 см), а в крыше - перепад 130 мм, как показано на рисунке.





Смотрите последовательность кладки шведской классической плиты на видео:

Примечание. Далее использованы материалы с сайта "Отопительные плиты и камины" белорусского мастера Николая Золотарёва.

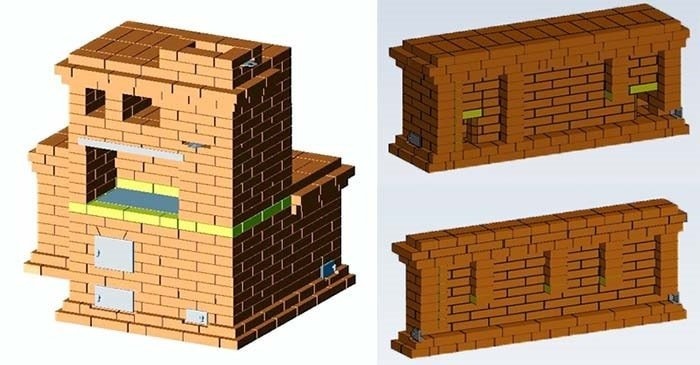

Проект печки с лежанкой и плитой

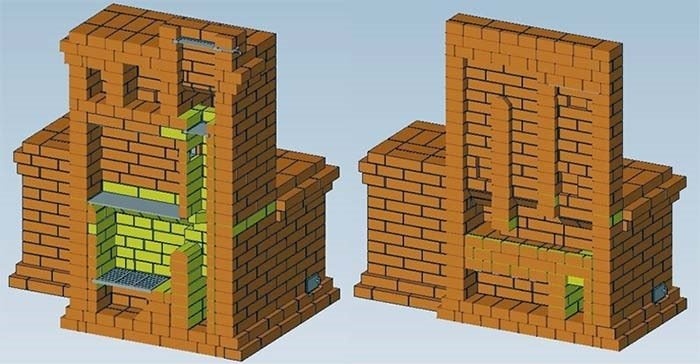

Конструкция, показанная на рисунке, является альтернативой хлопотной русской плите, строительство которой требует больше материалов и навыков. Тепловая мощность шведской плиты с традиционным камином и традиционной духовкой составляет 3,5 киловатта, обогреваемая площадь - 40 ... 45 квадратных метров. Размеры самой каменки 1245 x 765 мм, а камина - 1910 x 765 мм.





Камин нагревается газами, которые проходят через горизонтальный канал в нижней части устройства.

Печь предназначена для летней эксплуатации - с левой стороны камеры сгорания имеется простой дымоход, который зимой можно закрыть заслонкой. Отработанные газы поступают в жилое помещение через нижний горизонтальный воздуховод, проходят через систему вертикальных воздуховодов, откуда возвращаются в печь и выходят через дымоход.

Сколько и какие строительные материалы необходимы для возведения стены:

• Шамотный камень типа SHA-8 - 140 шт;
• люк для угля 21 x 25 см, дверца для золы 14 x 25 см, смотровой люк 7 x 13 мм (5 шт.);
• чугунная плита 65 x 31 см;
• демпфер для горячей плиты 13 x 25 см - 2 шт;
• уголок №5 (50 x 50 x 5 мм) - длина 1 м
• 375 x 360 мм металлическая пластина
• Красный кирпич (стандартный) - 870 шт;
• размер решетки 415 x 240 мм;
• Стальная полоса 50 x 5 мм - 7 м;





Вертикальная шахта справа от плиты занимает часть объема полости, но позволяет использовать плиту в теплое время года.

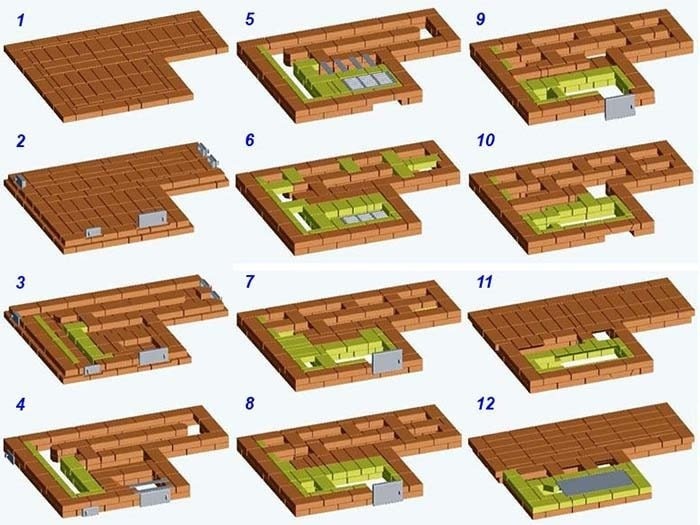

Мы строим шведский камин как обычно - сначала фундамент, затем гидроизоляция и огнеупорный слой. Затем мы выполняем приказ:

1. Первый и второй этажи укладываются плашмя, затем крепятся 5 дверей - одна зольная дверь, 4 смотровые двери. На третьем делаем стенки зольной ямы и горизонтального канала из огнеупорного кирпича.
2. Ряды 4, 5 продолжают возведение стен, как показано на чертежах. На уровне 5 собираем решетку и закрываем технологическое отверстие, образовавшееся в середине, стальными лентами - оно никак не будет использоваться. Уровень 6 формирует вертикальные каналы плиты и продолжает строительство очага.







3. На 7-м слое размещаем дверцу для загрузки камеры сгорания, а на 8-10-м слое размещаем по схеме - размещаем стенки очага и плиту до конца. На одиннадцатом сплошном слое размещаем плиту, а после двенадцатого слоя вставляем плиту.

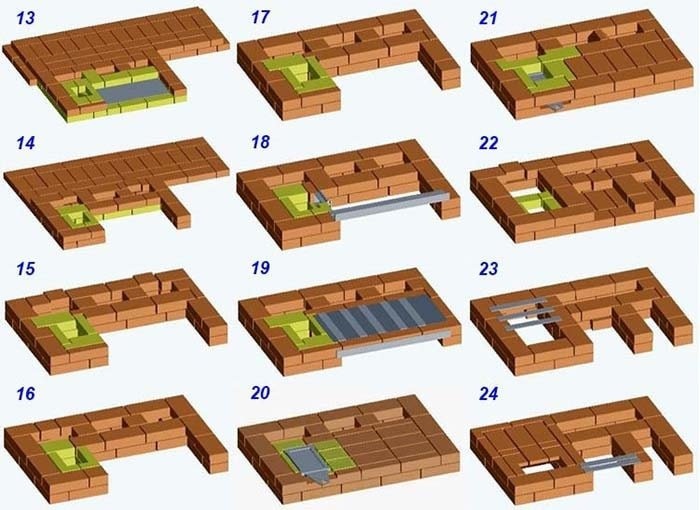

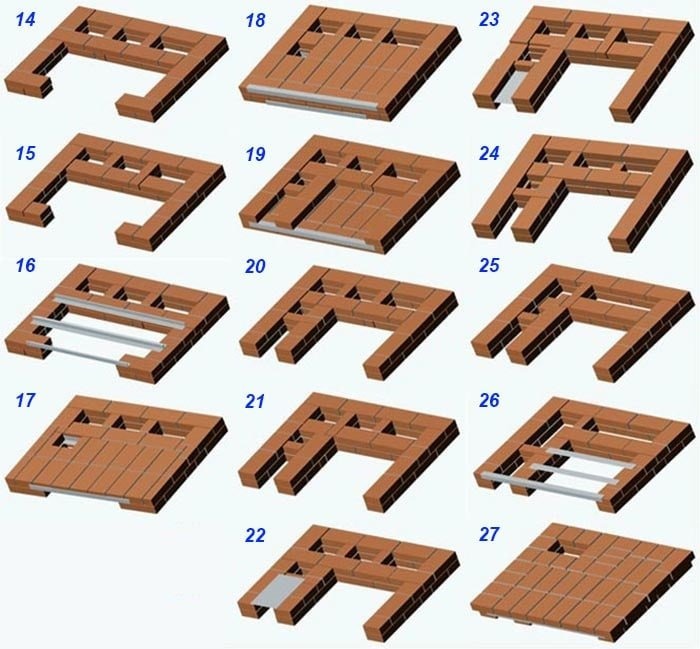

4. В ряду 13 мы заканчиваем строительство бревенчатой избы и начинаем возводить боковые стены печной полости. В рядах 14-18 продолжается кирпичная кладка, а в восемнадцатом мы устанавливаем передний опорный уголок и дверцу вытяжки. Рядом с углом устанавливается стальная полоса для лучшей поддержки фронта плиты.







5. Горизонт 19 образует перекрытие ниши - сначала укладываются кирпичи, затем покрываются металлическим листом, а сверху устанавливаются 5 стальных обрешеток. Полностью закройте нишу 20-м рядом и вставьте в канал заслонку для летнего прогона. Уровни 21-23 строятся в соответствии с рядами.

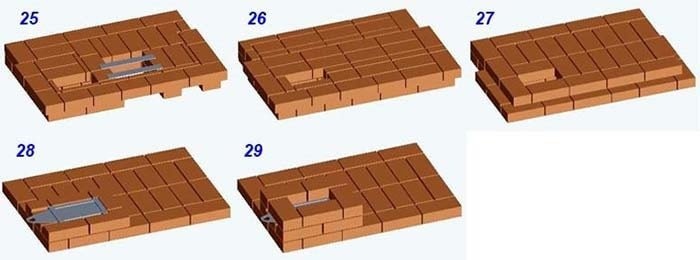

6. В 23-м ряду накиньте 3 полоски на левый вертикальный вал и закройте его 24-м рядом. Аналогично, ряды 25, 26 и 27 образуют полость сушилки и перекрытия печи.

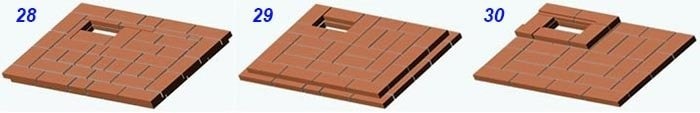

7. Последние ряды печи (28, 29) служат основанием для дымохода. После 28-го яруса вставляется заслонка дымохода и начинается строительство дымохода.







Поскольку текстовое описание кладки недостаточно подробное, ниже приведена пошаговая видеоинструкция от каменщика:

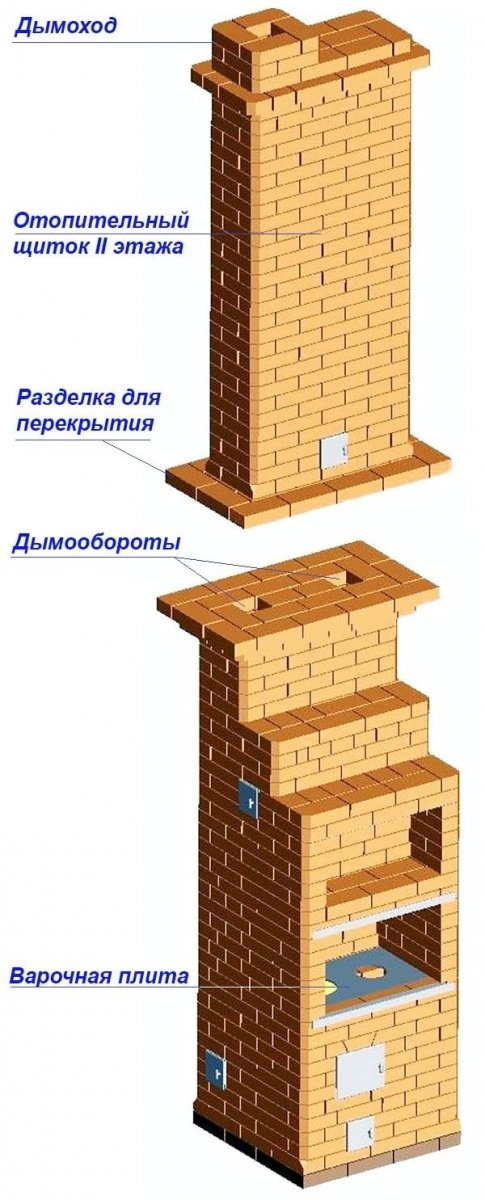

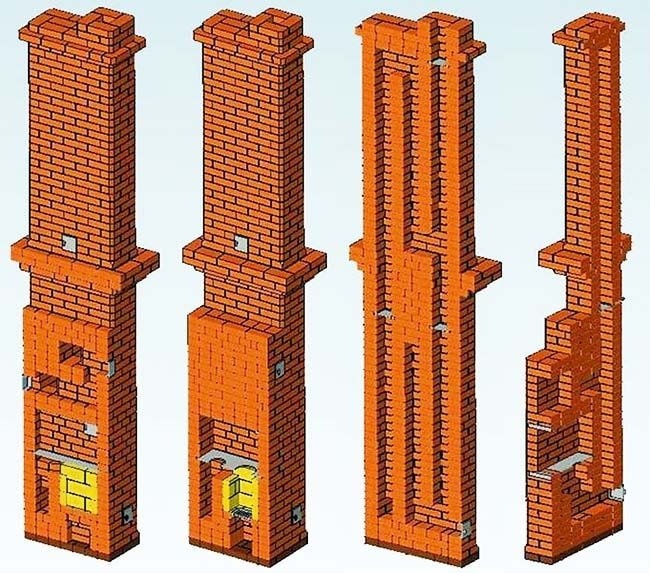

Печь для отопления двухэтажного дома

Если увеличить высоту воздуховодной части шведской печи, то можно организовать отопление помещений наверху, что и было сделано в данном проекте. Часть духовки с духовкой и плитой остается без изменений. Размеры плиты у основания - 89 x 89 см, а на 2-м этаже радиатор - 89 x 38 см.

Общая тепловая мощность печи для сауны составляет около 4 кВт. Деление пола происходит следующим образом: внизу нагревается до 25 квадратных метров, вверху - 15 квадратных метров. Летнего режима нет, но есть возможность подогрева пола - нижние или верхние каналы закрываются задвижками.





Материалы для строительства:

• Кирпич огнеупорный SHA-8 - 18 шт;
• Дверцы: очаг - 21 x 25 см, остальные - 14 x 14 см (7 шт.);
• Плита на 2 конфорки 71 x 41 см;
• Защелка 130 x 130 мм - 3 шт;
• Равносторонний уголок 40 x 5 мм - 2 м
• Металлический лист 50 x 80 см
• Красный керамический кирпич (полнотелый кирпич) - 950 шт;
• Решетки для костра 200 x 300 мм;
• Полоса 50 x 5 мм - 5 м;

Учитывая высоту и приличный вес сооружения, рекомендуется уделить особое внимание прочности фундамента и выравниванию каждого ряда в процессе кладки, чтобы в результате не получилась Пизанская башня. Просто соблюдайте правила строительной техники и работайте ответственно.





Две заслонки в нижней части переключают нагрев между этажами или открывают все 3 канала для одновременного нагрева.

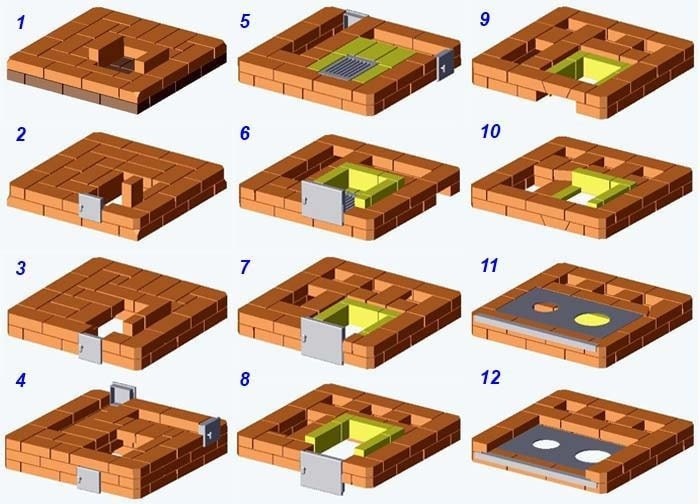

Начните строить шведскую систему труб с первого этажа, следуя чертежам секций и схемам радиаторов:

1. Укладываем сплошной нулевой слой, на первом из которых начинаем строить зольную камеру плиты. На втором ярусе размещаем дверь в камеру, на третьем согласно схеме, за четвертым размещаем 2 смотровые двери.







2. Ряд 5 - выстелите дно топки огнеупорными материалами, установите колосники. На шестом ряду устанавливаем каминную дверцу, формируем стенки камина и дымоход. Седьмой и восьмой ряд продолжают кладку согласно рядам, девятый и десятый ряд закрывают противопожарную дверь. В десятом ряду делаем отверстие, соединяющее плиту с левым каналом.

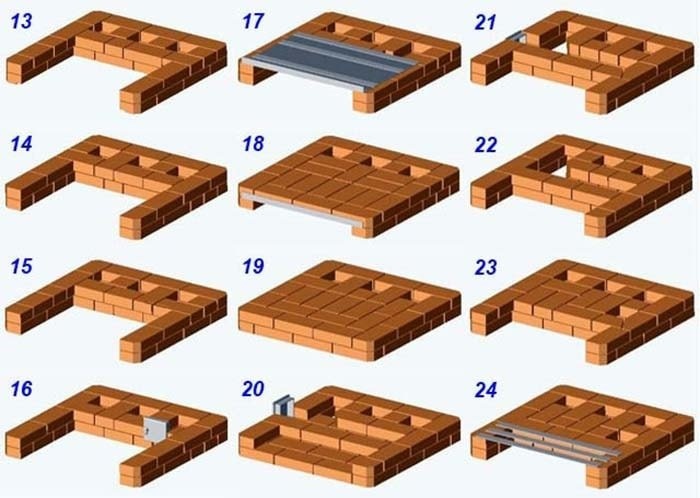

3. После возведения 11-го слоя укладываем плиту и передний угол. Уровни 12-17 образуют нишу для приготовления пищи. В шестнадцатом ряду устанавливается вентиляционная дверь, семнадцатый закрывается металлическим листом и рейками. Затем укладываются два яруса плит - 18, 19.







4. С 20-го ряда начинается формирование сушильной ниши, а сбоку размещается вентиляционная дверь. Ряды 21-24 выполняются в соответствии с чертежами, затем укладываются перекрывающиеся полосы верхней камеры. Накройте сушильную секцию слоем 25 и прикрепите инспекционную дверцу с правой стороны.
5. Ряды 26-30 продолжают кладку и устанавливают 2 дымовые заслонки. Горизонт 27 уменьшает размер плиты, создавая уступ. Вторая "ступенька" появляется на 31-м слое, и далее мы делаем две дымовые заслонки без изменений до 35-го ряда включительно. Горизонты 36-38 снова расширяют плиту, создавая пожарную часть (проходящую через потолок первого этажа).







Примечание. Высота основной части печи составляет 2,6 м. Если потолки в помещении выше, добавьте необходимое количество кирпичных рядов между этажами 32-35.

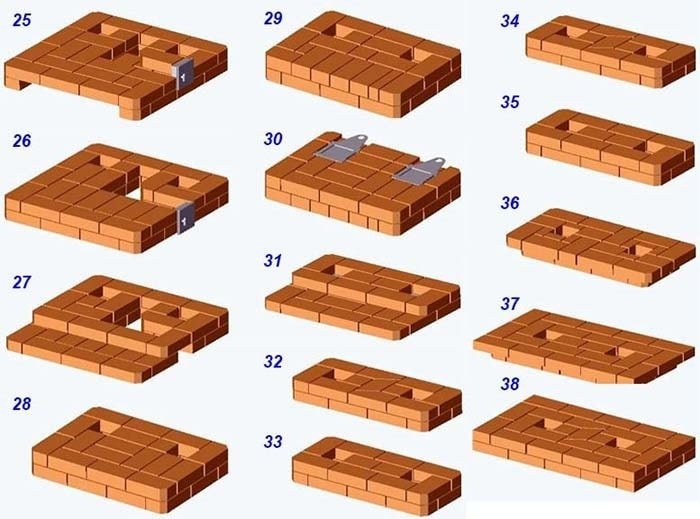

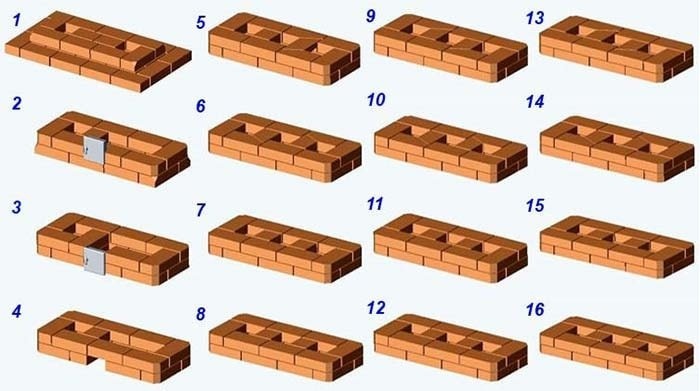

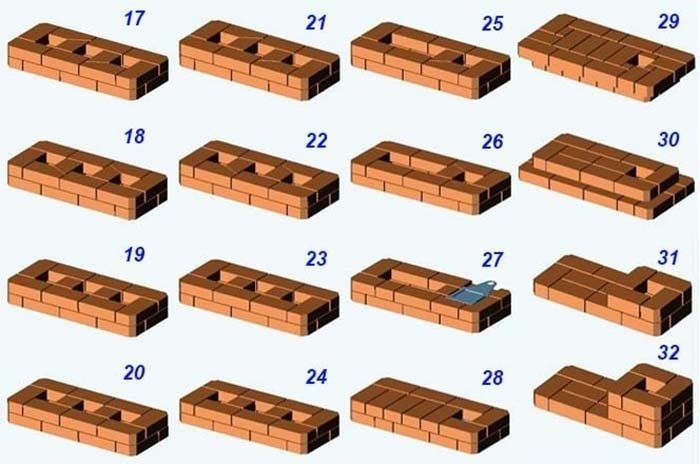

После укладки нижней части двухэтажного буфета приступают к сооружению верхней части канала:

1. Первый этаж сужается к нижней части печи после секции, а второй этаж оснащен еще одной смотровой дверью.







2. С этой точки мы продолжаем строительство 3 воздуховодов в том же порядке. Достигнув горизонта 27, вставляем главную горку.







3. Ряд 28 перекрывает 2 вертикальные шахты, а оставшиеся этажи 29-32 образуют переход к дымовой трубе.

На видео более подробно показана последовательность работы печи:

Напоследок о сушке и растопке

Завершающим этапом строительства является сушка корпуса печи для сауны, его предварительный нагрев. Поэтому шведскую плиту следует использовать с осторожностью:

1. Дрова в очаге не следует разжигать сразу.
2. Сначала кладка должна быть высушена в течение 2 недель. Если погода холодная и сырая, используйте электрический тепловентилятор.
3. Регулярно нагревайте печь небольшим количеством сухих дров (3-4 кг в день) в течение 14 дней. Используйте древесину, которая выделяет мало сажи, например, осину, акацию или тополь.

Совет. Во время первой стрельбы откройте дверцу для чистки и вставьте в отверстия скомканную газету. Бумага сначала впитает влагу, а затем начнет высыхать. Когда газета перестанет высыхать, процесс сушки будет завершен.

Первые костры разжигайте небольшим количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть зимнюю дверцу, чтобы печь нагревалась равномерно.
