Как сложить камин своими руками чертежи

Технология кладки камина своими руками с порядовыми схемами и чертежами

Несмотря на доступность и изобилие компактных и быстро устанавливаемых стальных и чугунных каминов, традиционные камины из кирпичной кладки, строительство которых требует значительного времени и усилий, продолжают привлекать современных "любителей огня", предпочитающих традиционный массивный открытый очаг ручной работы массовому фабричному продукту. По разным причинам частные домовладельцы предпочитают полнотелый кирпич: одних привлекает дизайн, других - прочность конструкции, третьих - то, что, в отличие от быстро остывающего металла, керамика сохраняет тепло горящих поленьев и углей в течение нескольких часов. Кладка каминов - очень ответственный технологический процесс, ведь ошибки в строительстве кладки очага недопустимы, "малой кровью" ошибки строителя печник исправить не сможет.

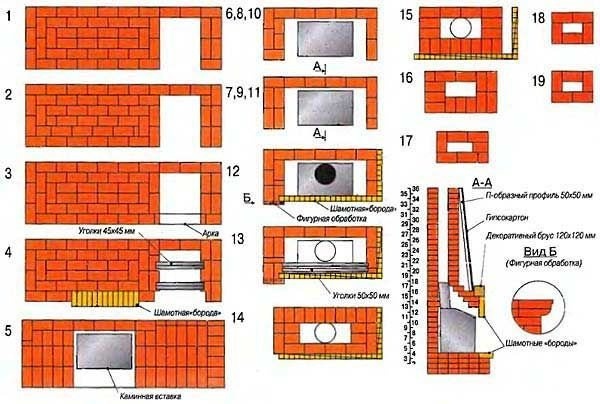

Чертежи камина и зачем нужны порядовки

Как и любое сооружение, камин должен возводиться по заранее продуманному и нарисованному проекту, это делают даже опытные мастера, которые уже собрали не один камин или плиту. Вам нужны вид спереди, вид сбоку, поперечное сечение и кладка камина.

План стены представляет собой последовательный набор планов для каждого ряда кирпичей, от первого до самого верхнего. Строительство камина своими руками, фото которого включает все элементы ряда (целые кирпичи и половинки, встроенные стальные детали), пройдет быстро и правильно.

Подробные чертежи различных типов и моделей каминов можно найти в специальных пособиях и в Интернете, но если ни один из готовых вариантов не подходит по конфигурации или дизайну, схему кладки камина можно разработать самостоятельно, учитывая технические характеристики камина данного устройства. Полезные статьи на эту тему можно найти на наших ресурсах. Не обязательно точно чертить схемы кладки на ватмане, проще набросать их на бумаге в клеточку, один кирпич 12х25 см - две клеточки.

В качестве примера возьмем компактный угловой камин для загородного дома. Схема кладки углового камина довольно проста: плита шириной в два кирпича без зольника, дрова следует класть на колосниковую решетку. Проем спереди обрамлен арочной перемычкой, полка дымохода расположена на один ряд выше. Стенка углового камина состоит из 18 планов, из которых три верхних ряда составляют нижнюю часть дымохода.

Фасад и поперечное сечение углового камина

Через план стены проходит диагональная линия, а половинки кирпичей пересекаются. Первый ряд укладывается крест-накрест.

Первый ряд укладывается по диагонали поперек кладки стен, а второй ряд укладывается так, чтобы кирпичи располагались прямо в диагональных рядах. Это полезно для расчета и предварительной подготовки материала.

Кирпич для кладки камина

Традиционным материалом для каминов является полнотелый глиняный кирпич. Если он хорошо обожжен, то для строительства камина можно использовать целый кирпич. В зависимости от технологии производства, одна сторона кирпича может быть больше другой. Сторона кирпича, имеющая более гладкую поверхность и темный цвет, обращена к огню. Для большей безопасности и если качество керамики низкое, лучше использовать шамотный кирпич для дна, стенок и верха очага, так как он без проблем выдерживает высокие температуры.

Примечание: Керамический и шамотный кирпичи имеют разные коэффициенты теплового расширения и не должны быть склеены между собой во избежание появления трещин в кладке.

Если кирпичи режутся вручную, то все куски, включая половинки, считаются как один кусок. Кирпичи также можно резать, оснастив угловую шлифовальную машину или тротуарную фрезу режущим диском, подходящим для керамики, в этом случае срез будет идеальным и не будет отходов.

Раствор для кладки камина

Проще купить готовый раствор из глины и песка для кладки камина. Смеси упаковываются в крафт-мешки по 20-25 кг. и имеют сбалансированный состав, и вам нужно только добавить воды. Обратите внимание, что смеси для приготовления имеют разную теплостойкость. Часто камин нагревается интенсивнее, чем плита, поэтому его очаг должен быть уложен поверх жаропрочной смеси.

Слева - огнеупорный раствор с шамотом, который можно использовать для всего камина или только для очага, чтобы сэкономить деньги. Справа - печная смесь, подходящая для кирпичной кладки камина снаружи очага и дымохода на чердаке.

Вы также можете сделать собственный раствор из песка и глины. Он состоит из жирной глины и промытого, незагрязненного песка с размером зерен 0,2-1,5 мм. Выбрать оптимальный состав раствора для кладки камина непросто, при избытке глины он будет склонен к растрескиванию и слишком текуч, при недостатке глины он будет неустойчив и не пластичен. Глина должна быть как можно более чистой, с минимальным количеством песка и храниться на улице в течение длительного времени. Идеальным вариантом является голубая глина, но подойдет и красная. Перед приготовлением раствора замочите его на несколько дней и, если необходимо, процедите через сито, чтобы удалить камни.

Пропорция, в которой глина смешивается с песком, в зависимости от жирности песка, составляет от 1:1 до 1:3. Точное соотношение ингредиентов должно быть определено на месте, следуя традиционным методам проверки. Один из методов проверки: положите на кирпич слой раствора толщиной не более 5 см, положите на него другой кирпич и прижмите его. Через две минуты поднимите верхний кирпич, если нижний прилипнет, значит, раствор в порядке. Обратите внимание, что избыток глины менее опасен, чем ее недостаток.

Другой способ получить качественный глиняно-песчаный раствор - купить необходимое количество сырья для его изготовления, кирпича-сырца, на заводе, где был приобретен обожженный кирпич. Не все, но многие компании продают такие "полуфабрикаты". Кирпич-сырец легко размокает, а схожесть состава кирпича и раствора обеспечит прочность стены.

Какие инструменты понадобятся

• Измерительные инструменты: рулетка, транспортир, строительный уровень, отвес, струна, транспортир, карандаш.
• Кельма каменщика, острый закругленный конец.
• Молоток каменщика.
• Затирка, форма которой зависит от профиля шва, который необходимо получить.
• "Угловая шлифовальная машина, если кирпичи нужно резать, а не рубить. Он должен быть оснащен алмазным отрезным диском.
• Абразив, диск или камень для шлифования каменной кладки и резки кирпича.
• Инструменты для приготовления раствора. Для готовой смеси: ковш и дрель с насадкой для перемешивания, для самостоятельно приготовленного песка и глины - корыта, ведра, сита, лопаты.
• Емкость с водой для замачивания кирпичей.

Основные инструменты каменщика

Обратите внимание на подовку, она представляет собой плоский брусок с выемками для струны, уложенный в несколько рядов кирпичей. Не все каменщики используют подовку, но если сначала повозиться с ее укладкой, можно сэкономить время в процессе кладки. У вас должно быть не менее двух кладочных ступеней, а еще лучше - по количеству внешних углов.

Технология кладочных работ при возведении кирпичного камина

Примите во внимание, что фундамент камина уже построен, залит прочным бетоном и выдержит вес конструкции.

• Бетонную поверхность следует гидроизолировать недорогой непрозрачной цементно-полимерной смесью (например, CeresitCR 65), дважды нанося ее кистью или шпателем.
• Если камин примыкает к стене из горючего материала, необходимо установить систему противопожарной защиты.

Недорогой и эффективный вариант противопожарной защиты между камином и деревянной стеной - плита из базальтовой ваты (толщиной не менее 5 см), покрытая со стороны камина отражающей фольгой.

• Приготовление глиняно-песчаного раствора. Если вы делаете раствор самостоятельно, замочите глину заранее. В готовую смесь необходимо предварительно добавить воду в соответствии с инструкцией.
• Кирпич необходимо замочить - положить его в корыто с водой на несколько минут. В противном случае раствор может высохнуть слишком быстро и не достичь необходимой прочности. Кроме того, мокрые кирпичи при необходимости можно перекладывать, что важно, когда камин выкладывает не очень опытный мастер.
• Укладывается первый ряд, он должен быть максимально ровным, уровень необходимо тщательно проверить. Если вы ошиблись с фундаментом, то первый ряд можно уложить на цементно-песчаный раствор, так легче исправить ошибки фундамента.
• Затем следует выполнить кладку камина в соответствии с планом порядовки. Рекомендуется каждый последующий ряд укладывать сначала насухо и только потом на раствор. Если камин большой, натяните струну, если маленький - просто контролируйте его с помощью спиртового уровня и угольника.

Если в ряду более одного кирпича, подлежащего раскалыванию или распиливанию, мы рекомендуем при сухой укладке пронумеровать все куски, как полнотелые, так и перевязанные. Нумерация также должна повторяться на поэтажном плане.

Вертикальные швы кирпичей не должны располагаться один над другим. Необходимость стыковки должна быть учтена при подготовке чертежей.

Кладку следует начинать с углов и следить за тем, чтобы кирпичи были ровными.

Излишки раствора удаляются кельмой, швы расширяются, а загрязненные кирпичи протираются влажной тряпкой.

Форма шва определяется профилем шва - вогнутый, выпуклый или прямоугольный.

Еще один способ сделать аккуратный шов - укладывать кирпичи в соответствии с направлением направляющих.

Посмотрите внимательно на рисунок: металлический профиль с квадратным сечением вставляется в шов снаружи и извлекается через несколько минут.

Не укладывайте более 8-10 рядов в течение одной смены.

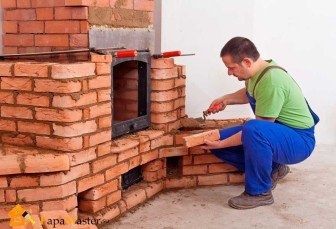

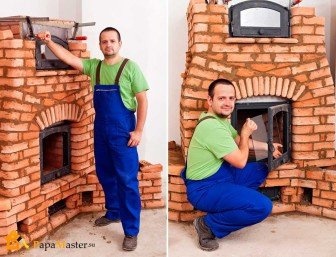

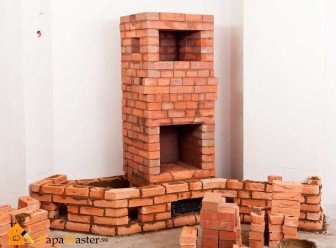

Этапы строительства камина

Обратите внимание на то, как устанавливается арочная перемычка над камином - с помощью предварительно установленного деревянного шаблона.

Технология строительства дымохода

Дымоход уложен на том же глиняно-песчаном растворе, только часть над крышей на цементном растворе. Внутренняя поверхность тщательно затирается и выравнивается для улучшения тяги. Не забудьте установить жалюзийную заслонку. В месте, где дымоход проходит через деревянное перекрытие, делается гребень.

Над крышей также делается перегиб для защиты крыши от попадания осадков. Под бордюром устанавливается оклад из оцинкованного стального листа или гидроизоляционная мембрана (например, Onduflash), чтобы закрыть зазор между стеной и кровлей.

Выбор материала для фартука под оклад зависит от типа кровельного покрытия. Вы можете использовать оцинкованную сталь, обычную сталь или сталь с покрытием, или гибкую металлическую ленту, благо многие из них сейчас есть в продаже.

При установке дымоходов важно соблюдать меры противопожарной безопасности, особенно если они проходят через деревянные потолки и крыши.

Общие правила пожарной безопасности при строительстве кухонных плит и каминов.

В заключение следует отметить, что строительство камина - это сложное мероприятие, требующее подготовки, необходимых технических знаний, аккуратности и упорства. Новичку нелегко справиться с этой работой, обеспечить качество и пожарную безопасность конструкции. Если вы не уверены в своих силах, лучше доверить строительство кладки камина опытному специалисту.

Видео: инструкция по строительству камина своими руками

Понравилась ли вам статья? Поделитесь им со своими друзьями:

Кладка камина своими руками

Очаг - самая важная часть дома. В последние годы камины в домах и коттеджах стали очень популярны, и вопрос о том, как построить камин своими руками, является достаточно актуальным.

Любая плита - камин должна отвечать этим требованиям:

1. Нет дыма.
2. Отопление помещения.
3. Красивый внешний вид.

Для достижения этих целей необходимо соблюдать все этапы строительства.

Месторасположение

Расположение камина в доме

Первым шагом является выбор места расположения очага, от этого зависит не только экономия жилого пространства, но и его эффективное отопление.

Сначала необходимо определить тип конструкции.

Камин - плита может иметь такие опции:

Исходя из этого, домовладелец может выбрать подходящее место для камина.

При планировании места расположения следует учесть, что не рекомендуется устанавливать печь-камин напротив окна, так как тепло будет уходить через окно. Кроме того, необходимо строго соблюдать правила пожарной безопасности, поскольку камин является источником тепла, а не огня.

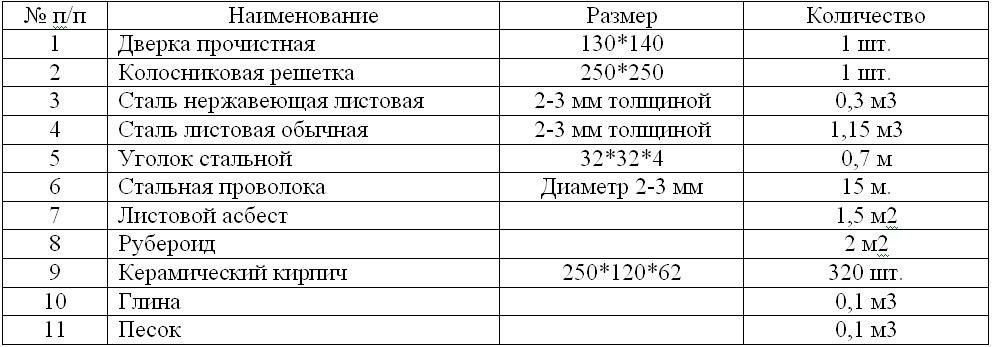

Таблица необходимых материалов для строительства камина

Строительство камина начинается с выбора материалов. Для строительства нам понадобятся:

• Красный глиняный кирпич. Его количество рассчитывается по готовому чертежу, при этом все неполные кирпичи считаются как целые.
• Речной песок. Он должен быть просеян и очищен от грязи и мусора. Размер зерна материала должен находиться в нормальном диапазоне (0,2-1,5 мм).
• Щебень для фундаментов. Допустимый размер частиц должен составлять от 2 до 6 см.
• Кембрийская голубая глина или обычная красная глина.
• Цемент (М 200 или М 300).
• Дымовая заслонка.
• Фитинги.

Кирпич и его разновидности

При строительстве печи используется красный полнотелый кирпич, изготовленный из глины.

Используется для наружных частей каминов. Очень многое зависит от качества кирпича.

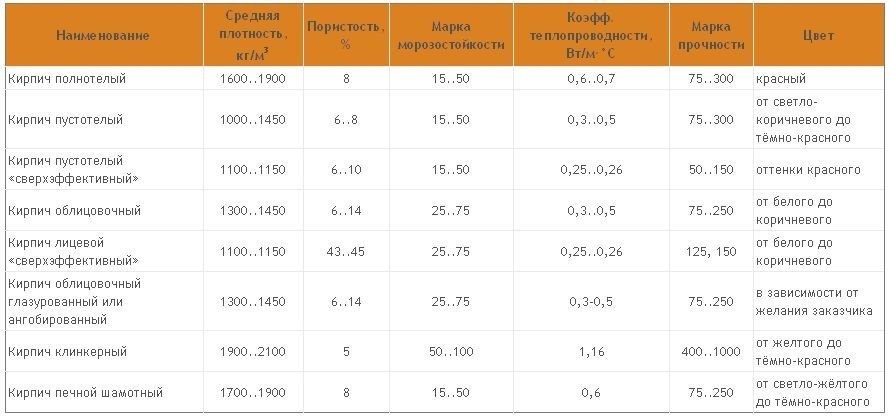

Характеристики различных кирпичей

Кирпичи должны обладать следующими характеристиками:

• Они имеют правильную форму;
• Не имеют трещин и неровностей.
• Не подвергается деформации;

Внутренняя часть камина оснащена кирпичами из шамотной глины или кварца.

Требования к качеству материалов

При покупке кирпича следует обратить внимание на следующие параметры:

1. Материал должен соответствовать рейтингу не ниже M200.
2. Необходимое количество кирпичей должно быть закуплено из одной партии.
3. Внешний вид кирпича - он не должен содержать трещин, сколов.

Подготовка

Этот этап включает в себя процесс подготовки материалов. Особое внимание, конечно, уделяется кирпичам, но помимо них потребуются и другие элементы.

Пропорции ингредиентов для приготовления раствора для кирпичной кладки

Вам понадобится смесь глины, которую следует тщательно очистить от ненужных примесей и измельчить. Замочите эту смесь примерно на 2-3 часа, прежде чем приступить к кладке.

Песок, который будет использоваться для раствора, также должен быть очищен путем просеивания через мелкоячеистое сито.

После этого можно приступать к приготовлению раствора, пропорции которого должны быть строго соблюдены. В зависимости от жирности глины соотношение песка и глины должно быть 1:1 или 1:2.

Полученный раствор не должен растекаться по поверхности кирпича, но в то же время он должен легко соскальзывать.

Заливка фундамента

Для заливки фундамента под очаг необходимы следующие материалы и инструменты:

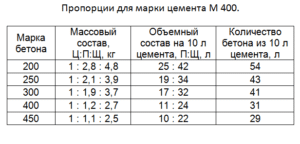

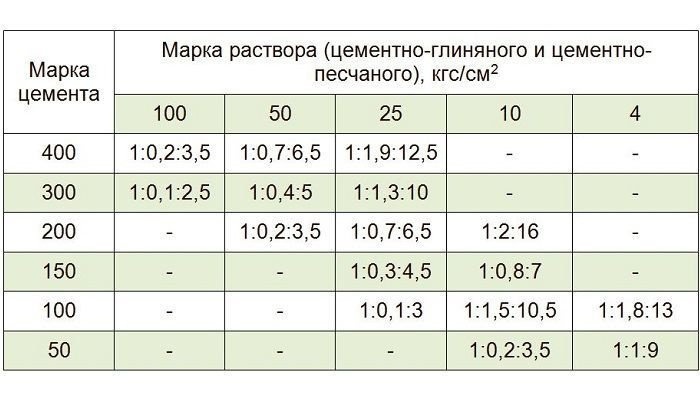

Цемент м400 - пропорции цемента

Первый шаг - изготовление опалубки из обрезных досок. Он должен быть прочно установлен и иметь высоту 8-10 см. Арматурный прут следует укладывать с интервалом 19 см, а затем укладывать перпендикулярные ряды прутьев. Стыки между прутьями должны быть заделаны сваркой.

Раствор следует заливать в два этапа. Первый этап состоит из заливки слоя бетона толщиной 4 см, затем коробки и заключительного слоя около 6 см.

Для того чтобы в готовом виде бетонированный фундамент не имел пустот, раствор следует вспушить рыхлым прутом.

После этого основу следует оставить в покое. Время его высыхания может составлять от 15 до 18 дней в зависимости от условий.

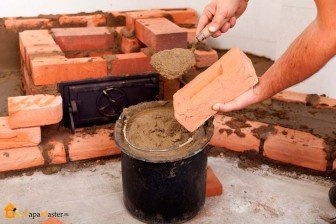

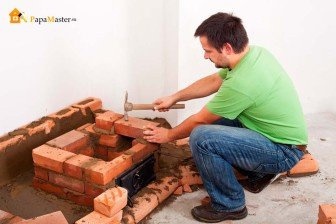

Кладка камина

Процесс довольно прост, поэтому читайте дальше, чтобы узнать: как сделать кирпичный камин самостоятельно? Чтобы достичь этого, необходимо следовать хорошему плану строительства.

Схема кирпичного камина

Кирпичный камин следует выкладывать следующим образом:

1. Поверх фундамента укладывается несколько слоев гидроизоляционного материала.
2. В первом ряду в раствор добавляется цемент, и кирпичи укладываются на обрешетку.
3. Третий ряд имеет небольшой нюанс, а именно установку двух колышков, которые понадобятся чуть позже для каминной решетки.
4. Для правильной сборки каминной вставки следуйте схеме или чертежу.
5. Чтобы сохранить температурный режим в будущем проекте, следите за тем, чтобы внешняя стенка кирпичного камина не соприкасалась с очагом.
6. Чтобы удалить излишки раствора со стенок очага, очистите поверхность очага влажной тряпкой.
7. Для улучшения качества обогрева следует сохранять небольшой наклон задней стенки. В случае боковых стенок обеспечивается вращение наружу.
8. Чтобы избежать возможности возгорания, следует принять меры предосторожности и защитить пол перед очагом железной пластиной.

Собрать банную плиту - это уже полдела, необходимо сделать дымовую камеру.

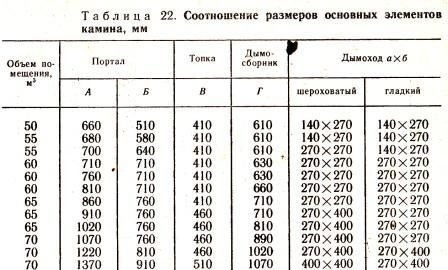

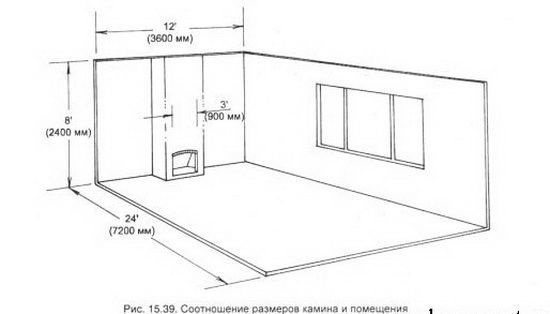

Соотношение размеров основных частей камина

Кладка основана на принципе постепенного перекрытия. Проемы портального типа перекрываются внутри перемычками, которые могут быть выполнены в нескольких вариантах:

Чтобы правильно уложить облицовку дымохода, необходимо, чтобы она была вертикальной. После устранения перекрытия с крышей можно приступать к строительству дымохода на крыше. Такая кладка выполняется на цементно-песчаной смеси.

Если вы будете следовать этим правилам, вы сможете легко построить каминную плиту самостоятельно. Теперь вам нужно разобраться с дымоходом.

Если дымоход имеет каменную кладку, необходимо подумать о фундаменте или стальных рамах, которые будут крепиться к основному фундаменту. Сам дымоход размещается снаружи камина и оборачивается теплоизоляционным материалом. Верхняя часть дымохода покрывается стальными или алюминиевыми листами.

Кронштейн для крепления дымовой трубы

Используя готовые секции дымохода, труба крепится к потолку здания с помощью специальных кронштейнов. Этот вариант дымохода может обойтись без фундамента.

Отделочные работы

Помимо того, что дымоход является плитой, его можно украсить цветным компенсатором, сам кирпич можно перекрасить в другой цвет. Для этого используйте темперу или гуашь.

Угловые камины могут быть оформлены изразцами, мраморной плиткой, камнем или декоративным кирпичом. При необходимости поверхность можно отделать лепниной или другими декоративными элементами.

Сегодняшний рынок предлагает большое количество декоративных элементов, в том числе и деревянных. Их использование не рекомендуется по соображениям безопасности.

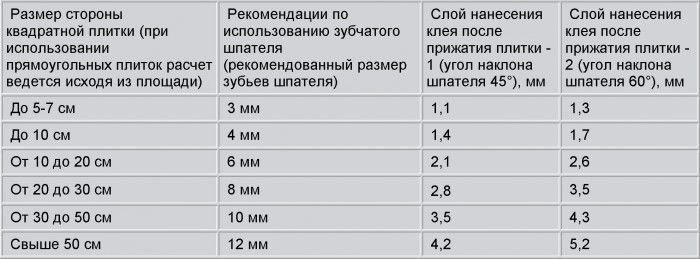

Расход плиточного клея на 1 метр, в зависимости от выбора и наклона шпунта.

Декор крепится с помощью обычного плиточного клея, а сам декор должен начинаться с нижней части камина и постепенно подниматься вверх.

Если ваша каминная вставка уже содержит мраморные элементы, рекомендуется накрыть их целлофаном, чтобы избежать царапин.

Рекомендации

• Для очага можно использовать шамотный кирпич, а для облицовки - другие материалы разного качества.

• Дымоход может быть выполнен из кирпича или специальных дымоходных модулей из металла или керамики.

• Чтобы уменьшить количество ошибок при строительстве камина, рекомендуется использовать готовые чертежи, а не разрабатывать их самостоятельно.

• При оформлении камина можно сделать акцент на встроенных полках или каминах, что придаст конструкции более эстетичный вид.

Из вышеизложенного материала можно сделать вывод, что кладка камина - это достаточно простой процесс. Просто следуйте всем инструкциям и рекомендациям, и вы не будете удивлены вопросом: как построить камин?

Видео: Как сделать камин из кирпича своими руками

Как построить камин своими руками: размеры и чертежи

Много времени прошло с тех времен, когда дома отапливались плитами. Удивительно, но с тех пор популярность каминов только возросла. Их требования также возросли. Они уже не только способ отопления, но и элемент декора, и дизайнеры стараются включить их практически в каждый стиль.

Вы можете начать с просмотра видеоролика о том, как самостоятельно собрать камин. Это даст вам представление о процессе. Прежде чем приступить к работе, измерьте помещение и определите его площадь. Это напрямую связано с размером каминного проема. Например, если объем помещения составляет 70 м3 , то каминный проем должен быть 0,4 м2 , т.е. его оптимальные размеры 52х77 см.

Процесс постройки камина своими руками: размеры, чертежи и всё необходимое

Как вы уже поняли, при строительстве камина своими руками очень важны размеры и чертежи. Несоблюдение пропорций чревато полной дисфункцией. В первую очередь это касается соотношения глубины очага и высоты портала. Допустимое значение должно составлять 1:2-2:3. Отклонения от этих параметров нежелательны, так как их превышение приводит к снижению теплоотдачи и уменьшению дыма. В нашем примере это значение составляет от 26 до 35 см.

Размер отверстия дымохода, в свою очередь, зависит от площади поверхности плиты. Согласно нормам, она должна быть в 15 раз меньше, или 0,04 м2. В случае кирпичной стены это 14х27 см, а высота дымохода должна быть не менее 4-5 м.

Для повышения теплоотражающей способности внутренние стены лучше делать под небольшим углом. Эту особенность можно увидеть на видео о строительстве камина своими руками. На практике это выглядит следующим образом: боковые стенки должны быть повернуты наружу, а задняя стенка слегка наклонена вперед. Когда будет достигнута одна треть высоты, можно начинать скольжение.

Над пространством плиты следует установить дымоходную камеру, а между ними - своеобразный карниз, называемый свесом. Эта деталь очень важна и играет ключевую роль в предотвращении проникновения дыма в помещение.

Теперь перейдем к материалам. Выберите специальный кирпич для печи. Он специально изготовлен для конкретного применения. Песок должен быть свободен от посторонних веществ и иметь фракцию от 0,2 до 1,5 мм. Лучше использовать голубую кембрийскую глину, а не печную, но если ее трудно найти, можно обойтись и первой. Цемент марки 300-400 обеспечит хорошее сцепление. Это все, что вам понадобится. Добавьте сюда чертежи с размерами, и вы сможете начать строительство камина своими руками.

Видео пример камина своими руками

Практикой очень трудно заменить теорию, поэтому мы приводим вам это видео камина своими руками в качестве наглядного примера. После просмотра вы сможете полностью понять процесс работы.

Первое, о чем следует подумать, - это фундамент. Вам понадобится яма на 10-15 см больше фундамента и глубиной около 50 см. Сам фундамент может быть выполнен из кирпича или пенобетонных блоков. Перед кладкой необходимо сделать прочный фундамент из бетона, дополнительно связанный арматурой. После завершения работ конструкция должна простоять около одной недели. Дальнейшая работа выполняется в соответствии с выбранными размерами и чертежами камина своими руками.

камин ручной работы

рисунок камина

схема камина

Для первого ряда используется раствор с небольшой примесью цемента, а кирпичи укладываются на ребро. Это делает кирпичи более устойчивыми. Тогда используется только глиняный раствор. Этот материал обладает хорошей огнестойкостью и становится прочнее при высоких температурах.

Наконец, несколько секретов. Перед укладкой замочите кирпичи в воде, чтобы они не оттягивали влагу из раствора. Не укладывайте более трех рядов за один рабочий день. Мы надеемся, что наша информация поможет вам построить камин, который вы ищете, и что скоро в вашем доме появятся каминные поленья.
