Как сделать уличный садовый камин своими руками





Предисловие Наружные камины используются для отопления, приготовления пищи, жарки шашлыков и многих других целей. Необходимые инструменты и материалы





Оборудование





Бетономешалка





Битумная смесь





Шлифовальная машина





Веник





Зубила





Ролик





Ведро





Вода





Гвозди





Гвоздезабивной пистолет





Грунтовка





Строгальная доска





Траншея





Металлический уголок





Молоток





Песок





Рубероид





Измерительная лента





Самонарезающие винты





Уровень





Цемент





Отвертка Развертка









Каминная плита в фильме.

Летние вечера на террасе или в беседке можно провести с чашкой ароматного чая у открытого огня. Наружные камины из кирпича - тенденция последних двух лет. Сегодня открытый камин - это полноценный элемент ландшафтного дизайна. Наружные камины используются для обогрева, приготовления пищи, жарки шашлыков и многих других целей. Садовый камин может иметь исключительно декоративную отделку, чтобы он органично вписывался в ландшафт. Вы можете легко сделать садовый камин своими руками, а инструкции на этой странице облегчат этот процесс.

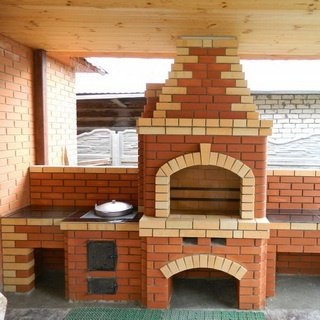

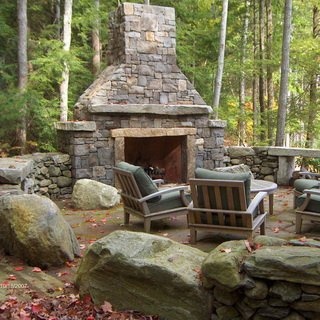

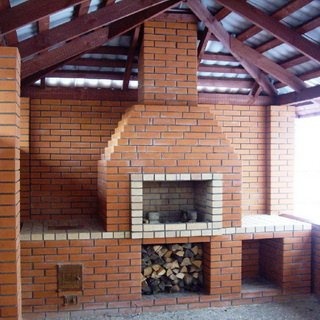

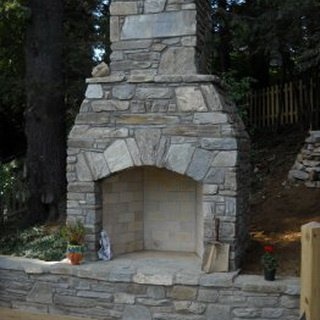

Достаточно безопасные наружные камины для коттеджей получаются при использовании огнестойких материалов, поэтому к их выбору следует подходить с особой тщательностью. Садовая плита также должна выдерживать воздействие атмосферных осадков, поэтому важно защитить конструкцию гидроизоляцией. Мы подробно рассмотрим эти вопросы в статье. А пока посмотрите фото садового камина с различными вариациями этой уличной плиты.

Строим каминопечь из кирпича своими руками (с фото)

Камины из кирпича своими руками в последние годы становятся все более популярным проектом. Многие такие структуры создаются из заводских деталей для дальнейшей самостоятельной сборки. Собрать открытый кирпичный камин под силу даже начинающему мастеру, а готовый проект займет почетное место на боковой стороне дома.

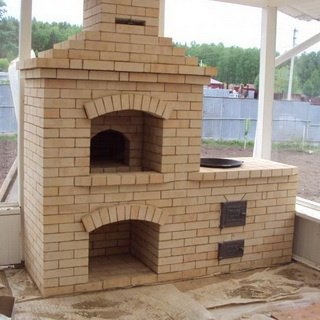

Стройте поэтапно, так как камин играет важную роль в таком строительстве. Плита, расположенная в левой части передней, отапливается дровами по принципу русской печи, но используется в основном для выпечки. С помощью различных аксессуаров печь можно использовать для приготовления первых блюд или мяса.

С учетом всех деталей заводского изготовления вся конструкция, включая плиту, весит около 900 кг, а самая тяжелая часть духовки весит около 55 кг.

Без плиты (только с камином) вес составляет около 600 кг. Любой мастер может построить такой камин даже без заводских полуфабрикатов.

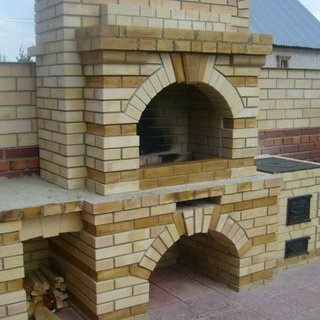

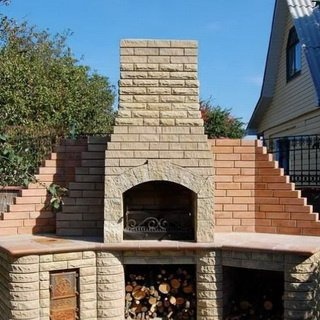

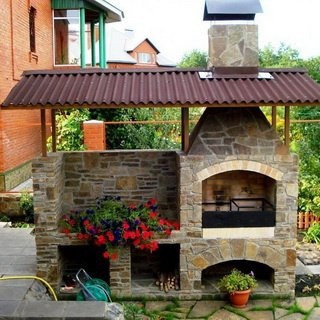

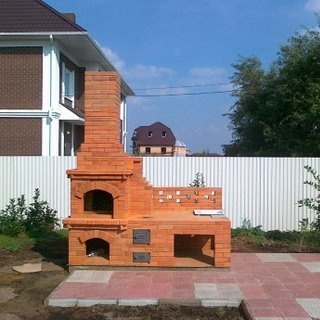

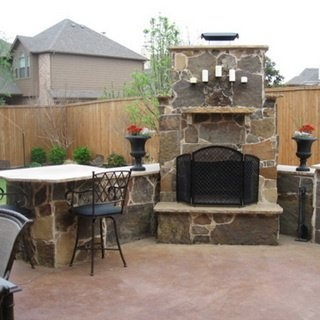

Основываясь на проекте, вы можете самостоятельно рассчитать и построить кирпичный камин за несколько дней. Посмотрите на кирпичные камины на фотографии - их дизайн прост и незатейлив:

















В качестве материалов можно использовать обычный керамический печной кирпич и цементно-песчаный раствор с небольшим содержанием цемента класса 150.

Вес самого легкого варианта садового камина составляет примерно 170 кг. Верхняя часть камина изготовлена из железного листа толщиной 1 мм, что делает ее легче верхней части камина.

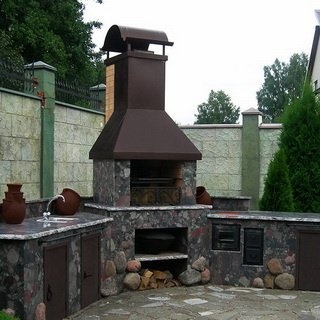

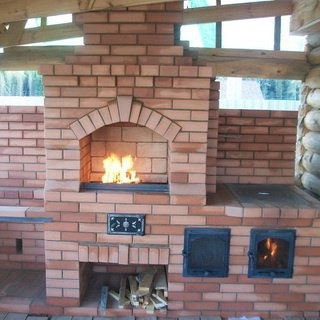

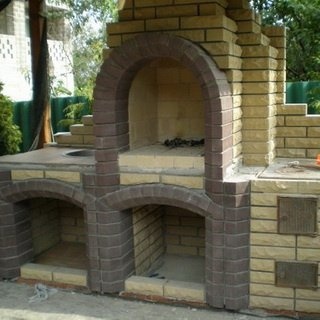

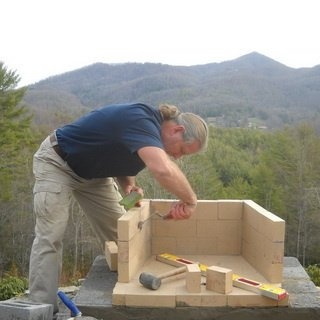

Для достижения оригинального вида требуется дополнительная стена с обычным люком до очага и полукруглым люком над очагом, который можно превратить в плиту. Ниже представлены наружные кирпичные камины вместе с фотографиями, иллюстрирующими процесс их создания:

























Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото)

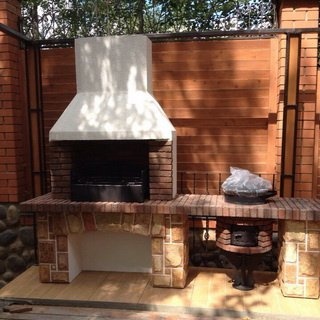

Садовые камины с барбекю предназначены для установки не на открытом воздухе, а под легкой крышей, они также могут быть с мангалом. С ее помощью обычную беседку можно превратить в уютное место для пикника. Садовое барбекю не предназначено для выработки тепла, поэтому нет необходимости думать о дымоходе. Главное - получить правильный дым в процессе приготовления на гриле. Этого легко добиться, если обратить внимание на размеры: площадь поперечного сечения дымохода должна составлять не менее 12% от площади входного отверстия в камин.









Красивый внешний вид наружные камины для дачи приобретают в результате отделки, он зависит от общих пропорций, качества используемого кирпича и архитектурных деталей. В этой конструкции нет изгибов, вместо них есть три удобных углубления. Поскольку нет никаких изгибов, гриль может быть легко построен даже начинающим кулинаром.

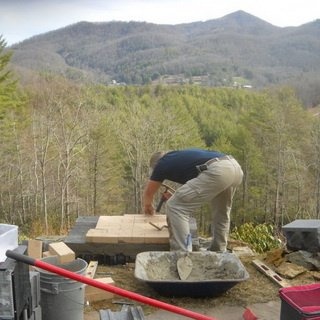

Строительство наружного камина своими руками начинается с возведения фундамента. Выкопайте яму глубиной 40 см и шириной 50 см с обеих сторон в соответствии с размером горшка. Затем засыпьте в отверстие мелкий песок без примеси глины.









Сам фундамент представляет собой монолитную плиту толщиной 15 см. Его следует усилить. Рекомендуется использовать арматуру диаметром 10 мм и укладывать ее с шагом 15 см. Поверх фундамента следует уложить гидроизоляционный слой. Для этого можно использовать различные современные гидроизоляционные материалы или простой рубероид.

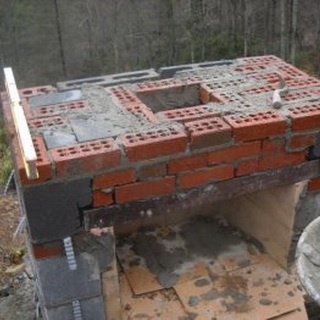

Когда подготовка фундамента завершена, можно приступать к укладке кирпичей. Стены не имеют особенностей, создание садовых каминов с барбекю своими руками следует осуществлять согласно рядам.

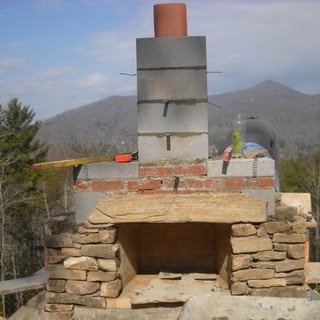

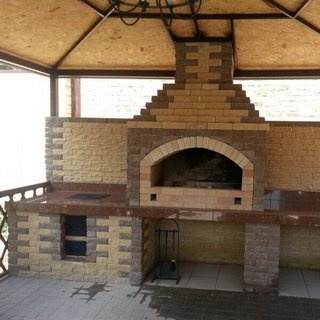

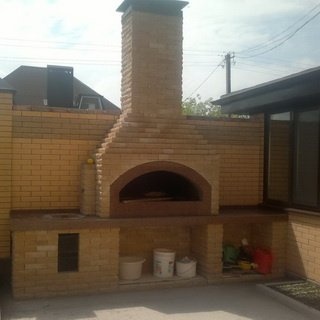

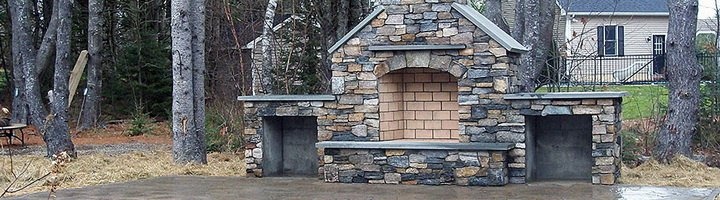

Необходимо обратить внимание на то, что первый ряд - это ряд над уровнем пола беседки. Это может быть второй или третий ряд, в зависимости от высоты пола. Посмотрите на фото, как строятся наружные камины, чтобы получить общее представление о процессе:









Для строительства очага лучше всего использовать шамотные кирпичи, уложенные на ложок (узкой стороной вперед).

Нет необходимости делать черновую отделку дымохода. Место, где дымоход проходит через крышу беседки, должно быть облицовано огнеупорным материалом и покрыто снаружи жестяным фартуком. Для предотвращения протекания дождя между фартуком и дымоходом необходимо загерметизировать стык термостойким герметиком.

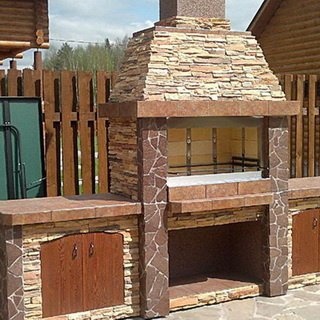

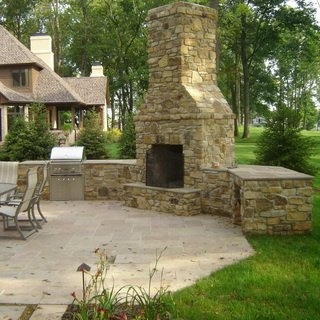

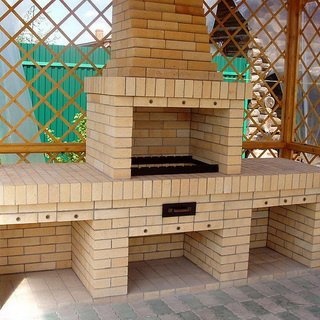

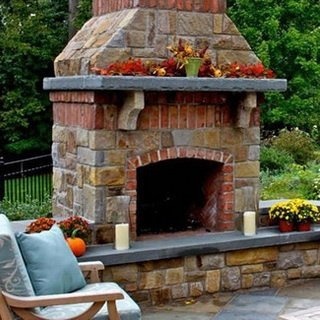

Готовая конструкция может быть оштукатурена или облицована декоративным камнем. На следующих фотографиях показано, как отделать открытый камин камином с украшениями:

















Как сделать уличный камин из камня своими руками: пошаговая инструкция с видео

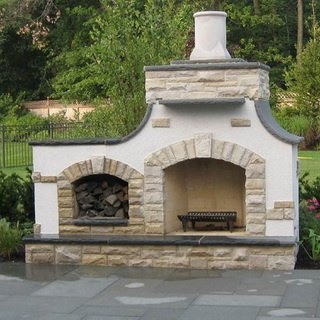

Открытый камин из камня очень удобен в использовании и весьма практичен. Чтобы очаг в такой конструкции мог выдержать любую тепловую нагрузку, в него встраивается каминная вставка из шамота. Карниз (выступающая часть потолка) вокруг каминной вставки облицован водонепроницаемой клинкерной плиткой, которую очень легко содержать в чистоте.

Цемент и песок нужны только для заливки фундамента. Элементы соединяются между собой с помощью влагостойкого клея, дюбелей и шурупов. Дымовую заслонку из листовой меди толщиной 1 мм и гриль-вставку для камина можно изготовить самостоятельно или заказать в мастерской.

Для камина на открытом воздухе вам понадобится 5 бетонных плит (75 x 50 x 5 см), 2 бетонные плиты (50 x 50 x 5 см), 3 газобетонных блока (65 x 40 X 10 см), 1 шамотный вкладыш для очага, плита из минеральной ваты, медный лист толщиной 1 мм, латунный уголок (20 x 20 x 2 мм), латунная полоса, 10 опор из оцинкованной стали (150 x 150 x 5 мм), облицовочный кирпич (также для задней стены), 10 л клеевого раствора для газобетонных блоков, 15 л клеевого раствора для облицовочного кирпича и клинкерных панелей, 20 клинкерных панелей (20 x 20 см), конические медные заклепки, винты, болты, универсальные колышки, гипс, базальтовое волокно, вязальная проволока и квадратный прут (8×8 мм).

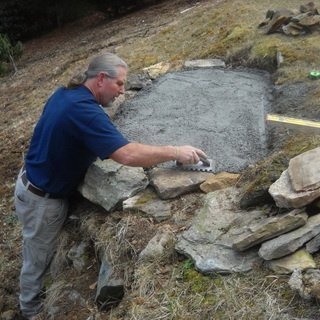

Прежде чем построить открытый камин своими руками, начните с закладки фундамента, глубина которого зависит от местных условий (тип почвы, влажность, расположение участка и т.д.). Затем установите на фундамент две бетонные плиты, чтобы проложить дорожки, которые будут формировать основание камина. Пошаговые инструкции вместе с видео помогут вам сделать качественный открытый камин своими руками - в них показаны все технологически сложные моменты:

Выложите основание конструкции газобетонными блоками, размеры которых можно регулировать с помощью обычной пилы по дереву. С помощью шпателя нанесите ровный тонкий слой клея на контактные поверхности и установите блоки на фундаментную плиту. Рекомендуется использовать две бетонные плиты в качестве перекрытия и закрепить их дюбелями и шурупами к вертикально установленным блокам подвального газобетона.

На плиты перекрытия уложите огнеупорную плиту из базальтового волокна, которая будет служить изоляционным слоем между плитой перекрытия и каминной вставкой.

Уложите элементы каминной вставки chamotte поверх теплоизоляции и временно соедините их вязальной проволокой. Вместо шамотных вставок можно использовать огнеупорный кирпич.

Три пластины должны быть соединены вместе с помощью дюбелей и винтов, образуя U-образный элемент, который устанавливается вокруг каминной вставки или шамотной стенки. Свободное пространство между камином и облицовкой должно быть заполнено минераловатными плитами. После этого можно приступать к укладке плитки. Нанесите клеевой раствор на основание и балюстраду зубчатым шпателем и вдавите в него облицовочный кирпич. При необходимости по кирпичам можно слегка постучать молотком.

Облицовка уличной печи кирпичом и изготовление дымоуловителя (с фото)

Поверхность карниза обычно облицовывается клинкерной плиткой, а края украшаются лицевым кирпичом, обрезанным по лицевым размерам.

Во время облицовочных работ необходимо следить за тем, чтобы швы между кирпичами были одинаковой ширины. После завершения кладки раствор следует вдавить в швы узким шпателем так, чтобы они были полностью герметичными. Затем раствор разравнивают, дают ему высохнуть и заделывают швы.

После завершения строительства камина можно приступать к сооружению дымовой заслонки. Медный лист толщиной 1 мм должен быть предварительно отрезан по размеру. Все припуски на фланцы имеют ширину 29 мм, а высота трубы должна составлять 50 см. Для его изготовления необходимо четыре детали шириной 25 см каждая. Аккуратно согните края шириной 25 мм под прямым углом с левой и правой стороны двух торцевых частей. Затем прикрепите дымовую заслонку к ограждению дымохода. Вместо меди для дымовой заслонки можно использовать другой лист (нержавеющая сталь или оцинкованное железо).

Чтобы сделать боковины из тонкого листового металла, закрепите заготовку между двумя досками из твердой древесины, затем с помощью резинового молотка и монтажного стержня аккуратно согните выступающий край. Затем разметьте элементы на одинаковом расстоянии друг от друга и просверлите отверстия диаметром 4 мм для заклепок. После установки дымовой заслонки рекомендуется укрепить края крышки латунными уголками.









Дымоход квадратного сечения с флюгером должен быть установлен на верхней части колпака. Его можно просто положить на капот, но рекомендуется закрепить его заклепками. Это предотвращает унос дымохода ветром.

Дымовой люк должен быть прикреплен к ограждению очага с помощью кронштейнов из оцинкованной стали. Кронштейны должны быть предварительно согнуты и закреплены на капоте заклепками диаметром 12 мм. Чтобы правильно разметить места для сверления отверстий под дюбели, установите кожух трубой к камину, определите будущее расположение кронштейнов, только после этого сделайте отметки, снимите кожух и просверлите отверстия. Затем можно наложить и прикрутить колпак.

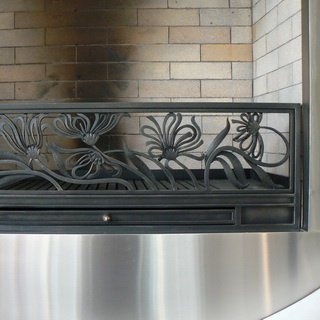

В очаге имеется рамка для подвешивания решетки гриля и установки зольника. Для этого вам понадобятся стальные угловые кронштейны. Они должны быть соединены болтами или сваркой. Для поддержки решетки гриля рекомендуется прикрепить два вертикальных куска листовой стали к задней поперечине рамы.

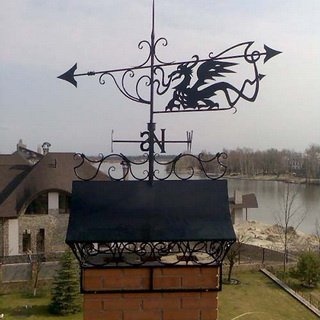

Кроме того, вам понадобится флюгер, т.е. колпак, венчающий дымоход. Это необходимо для того, чтобы предотвратить попадание осадков и птиц в выходное отверстие дымохода и защитить его от влаги.

Вы можете купить готовую решетку для выпечки, но можно сэкономить и сварить ее самостоятельно из отрезков стальных прутьев 8×8 мм и длиной 540 мм каждый, предварительно согнув их. Не забудьте, что два отрезка этого прута нужны для каркаса решетки, который изготавливается первым, а затем сверху привариваются оставшиеся прутья (около 18 штук). Вместо сварки можно использовать винты. Рекомендуется хромировать решетку после сборки. Два куска такого же бруса следует прикрепить сверху к продольным элементам рамы, служащими направляющими для выдвижения ясеня. Расстояние между ними должно быть немного больше, чем ширина зольника. Сам ящик для золы должен быть изготовлен из черного листа толщиной 1,5 мм.

Посмотрите шаг за шагом, как сделать открытый камин, в видео, предложенном далее на этой странице:
