Как сделать отопительно-варочную печь

Отопительные и кухонные плиты обладают комбинацией свойств: в них можно обогревать дом и готовить пищу. Однако важно обеспечить обогрев зоны приготовления пищи независимо от времени года. По этой причине к ним предъявляются особые требования, и поэтому их конструкция отличается от конструкции подогревающей печи. На варочной панели нельзя готовить, если нет достаточного количества тепла. Поэтому эта зона должна быть нагрета в первую очередь. И тепла должно быть достаточно, даже если его мало: летом мало кому хочется повышать и без того низкую температуру на кухне. Поэтому варочные панели располагаются над очагом: летом при добавлении двух-трех поленьев тепла достаточно для приготовления пищи. А зимой, когда большая часть тепла уходит в воздуховоды для обогрева помещения, тепла на горелках становится еще больше: теперь они серьезно разгорячены.

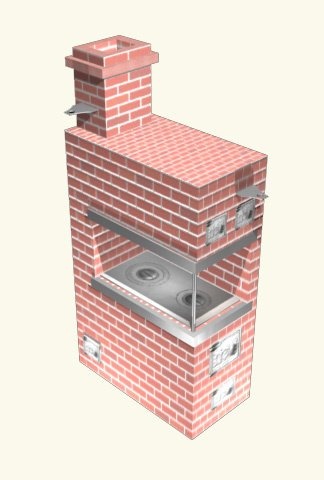

Плита для нагрева и приготовления пищи

Есть еще одно условие, обеспечивающее хороший прогрев печи для разогрева и приготовления пищи с несколькими поленьями: отсутствие или малое количество шамотных кирпичей. Они обладают высокой теплоемкостью, но в данном случае они нам не нужны. Если в горшке находится большое ядро шамотной глины, вам потребуется много времени, чтобы нагреть горшок. Конфорка не будет достаточно горячей, и тогда шамот будет рассеивать тепло во все стороны по мере нагревания. Отлично подходит для обогрева, ужасно для приготовления пищи. Поэтому, выбирая модель для приготовления пищи, выбирайте ту, в которой меньше или совсем нет шамотной глины.

Какие печи могут быть отопительно-варочными

Теперь о типах отопительных и кухонных плит. Российские плиты не подходят под эту категорию. Есть, конечно, где готовить, и блюда получаются отличные, но нужно топить всю печь, а небольшого количества дров не хватает: у них нет летнего режима. Кроме того, российские плиты не могут быть маленькими. Самый маленький из них имеет 1 300 кирпичей. Поэтому, хотя он и является родным, он не подходит для этой конкретной цели.

Для этого режима лучше подходят шведские или голландские кастрюли. Они компактны и требуют мало материала. Тонкие стены быстро нагреваются, а уникальная система длинного вертикального дымохода позволяет быстро и эффективно обогреть помещение. Это происходит, когда топливо заполнено. Если добавить в топку немного топлива (они работают как с дровами, так и с углем), вся тепловая нагрузка будет приходиться на варочную поверхность. Именно те свойства, которые необходимы для наших целей. Еще один нюанс: несмотря на большое количество рядов - они могут быть очень высокими, в два-три этажа - их легко сделать. Это может сделать даже полный новичок или тот, кто не знаком с тем, как делать такие плиты. Самое главное - быть внимательным и добросовестным и строго соблюдать технологию.

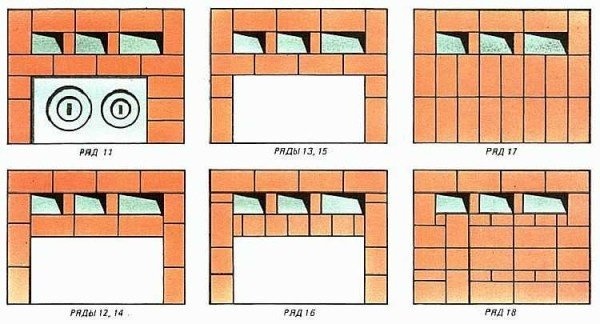

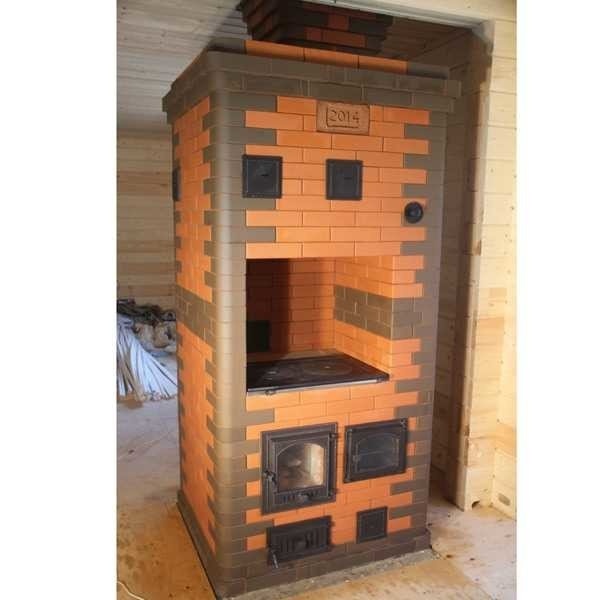

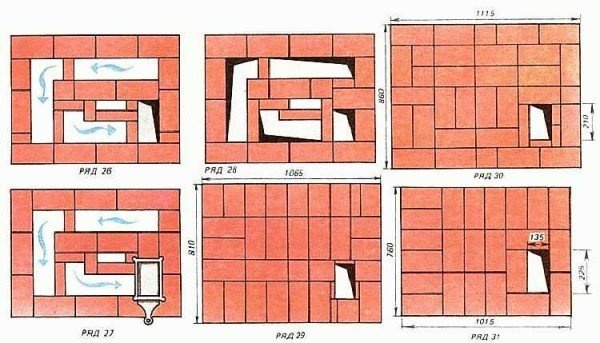

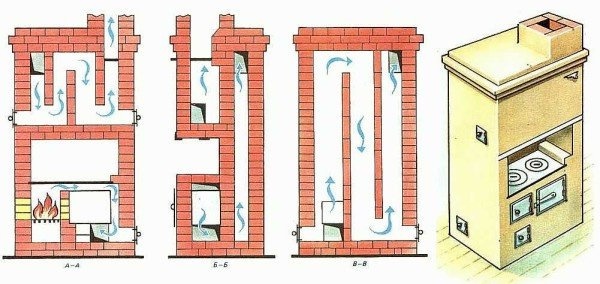

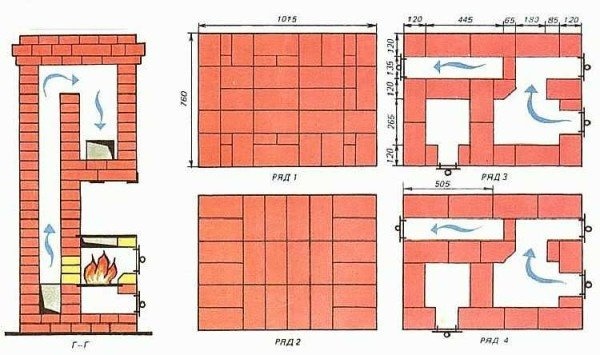

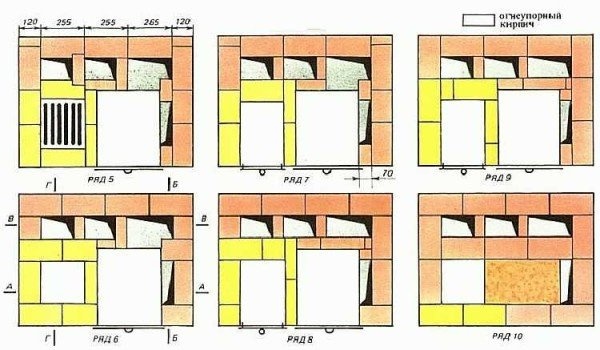

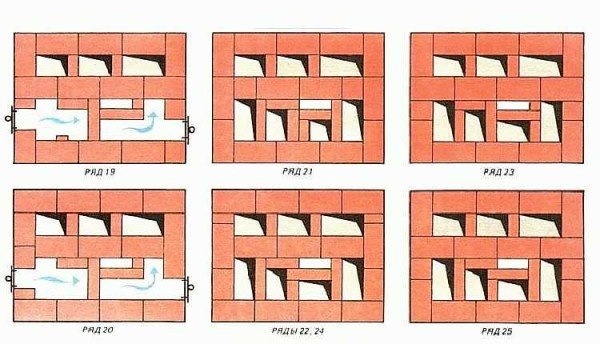

Голландская печь

Есть еще один вариант, отвечающий этим требованиям: плиты Кузнецова. Их работа основана на ином принципе, чем у воздухонагревателей и голландских печей. Там горячий воздух собирается под сводом колокола. После того как колокол нагреется, газы немного остывают, опускаются ниже и через сухой зазор (щель между колоколами) попадают в следующий колокол, где отдают оставшееся тепло дымоходу.

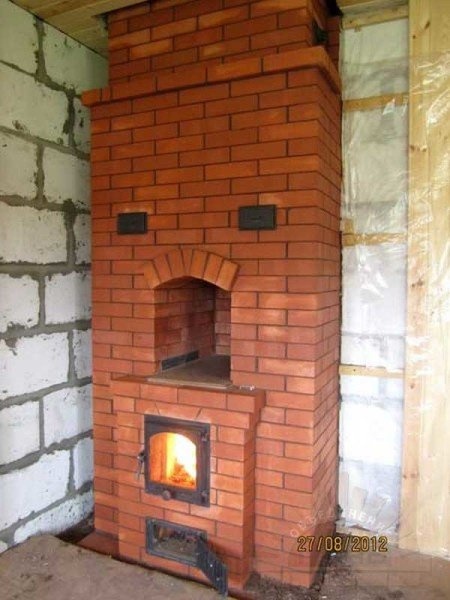

Отопительно-варочная плита Кузнецова выглядит очень хорошо

Это принцип двухконфорочной плиты, а их может быть три и более. Но дело в том, что даже здесь есть небольшое количество кирпичей, хотя в некоторых из них много грога. Однако существует отдельная категория, в которой плиты для разогрева и приготовления пищи OVIK были разработаны именно для этих задач. Так что все хорошо продумано, и в этом нет никаких сомнений: нет ни одного отрицательного отзыва. В целом, мы рекомендуем вам обратить внимание на эти плиты.

Последовательность действий

После того как вы выбрали модель для внедрения, нашли и обдумали ее рейтинг, прикинули, где ее разместить, можно переходить к практическим действиям. Вы начинаете с фундамента. Его делают одновременно с фундаментом дома. Размеры: на 30 см больше со всех сторон, чем размер плиты для сауны. Если дом построен и нет фундамента под банную плиту, придется снимать пол и заливать банную плиту. Нет смысла строить на досках, даже самых толстых, или даже на самых прочных балках: дерево испортится через несколько лет, начнет прогибаться, плита покосится, потрескается. Это и понятно: для кладки печи необходимо сделать прочный фундамент.

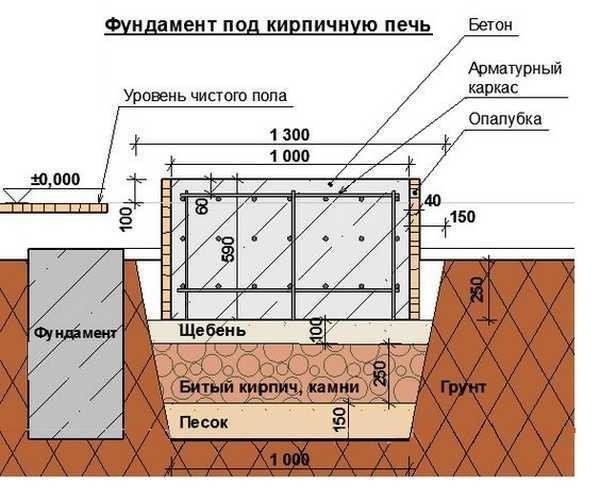

Для кладки печи необходимо сделать фундамент.

Фундамент под плиту (любого типа) делается несвязанным: он не должен соприкасаться с фундаментом стен. Между ними должно быть расстояние не менее 5 см, которое заполняется слоем теплоизолятора. Раздельные фундаменты позволяют дому и котловану оседать независимо друг от друга. Процессы похожи, но различны по величине и интенсивности, и если произойдет контакт, дом или плита, или и то, и другое, могут деформироваться.

Чтобы уменьшить потери тепла от печи к земле, рекомендуется уложить теплоизоляцию на фундамент. Например, последовательность следующая. Лист минерального волокна (базальтоволокнистая плита), поверх него слой фольги или металлической изоляции или лист, оцинкованный или металлический. Затем снова лист изоляции и снова лист металла. Сверху - войлок, пропитанный глиняным молоком. Затем горшок ставится на высушенный войлок. Такая теплоизоляция гарантирует, что тепло не будет уходить в землю даже в северных регионах.

Теперь перейдем к закупке материалов. Использовался кирпич из красной глины. Самый низкий сорт, который имеет приемлемое качество M150. Ниже брать не обязательно, выше - по желанию и возможностям. Шамотный, если он в порядовке, или Ш-5 или ШБ-8. Для кладки керамического кирпича нужен глиняно-песчаный раствор. Вы можете сделать его сами или купить готовую смесь. За грог вы покупаете специальную шпаклевку для огнеупорной кирпичной кладки. Нельзя использовать один раствор вместо другого: у них разные свойства и задачи. А если огнеупорная глина, уложенная поверх глины, проживет некоторое время, то состав огнеупорной глины из внешней кладки просто распространится: она спечется при температуре 1200oC и выше и образует единый блок. В наружной кладке таких температур просто не бывает, и при высыхании она разрушается на куски. Читайте здесь о минометах для их изготовления.

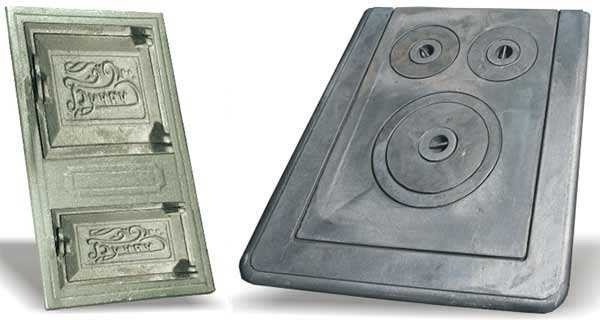

Найдите подходящую отливку для плиты в соответствии с размером

Выбирайте варочные отливки в соответствии с размером и спецификацией. Предпочтительна чугунная варочная поверхность толщиной 4-6 мм со съемными кольцами. Также в соответствии с размерами. Необходима дополнительная изоляция: заливка плиты не располагается вплотную к стене. Для компенсации теплового расширения оставляется зазор в 5 мм. Этот зазор заполняется теплоизоляцией. В прошлом для этих целей использовался асбестовый канат. Рама для отливки была обтянута ею. Однако сегодня асбест не рекомендуется использовать: он вреден для здоровья. Можно использовать изоляцию из картона или рулонов минерального волокна. Но нужно брать базальтовый утеплитель с температурой 1200оС и выше, а не стекловату, которая выдерживает не более 350оС, после чего усыхает и теряет свои свойства. Возможен любой другой материал с аналогичными свойствами.

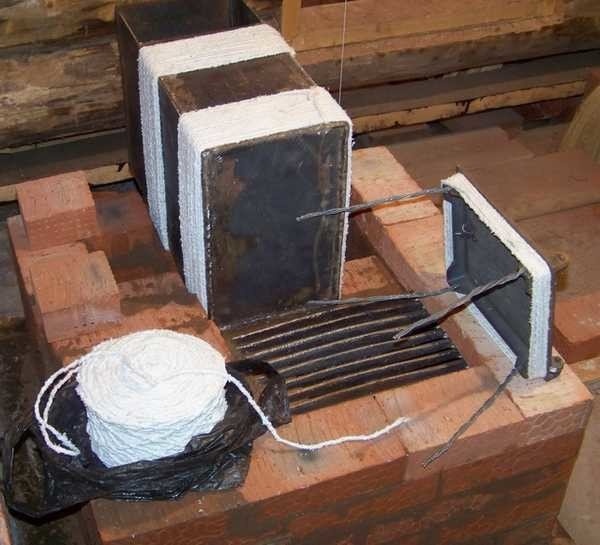

Асбестовый канат когда-то использовался для теплоизоляции печных отливок. Сейчас они рекомендуют базальтовую вату или картон.

На самом деле, это все материалы. Затем идет кладка отопительно-варочной печи своими руками. После укладки на подготовленный, осевший фундамент, сделайте теплоизоляцию (можно заменить все это двумя слоями просмоленной бумаги, но потери тепла могут быть значительными). Затем начните укладывать ряды, как показано на схеме. Каждый ряд укладывается с перекрытием - швы одного ряда перекрывают кирпичи другого ряда. В некоторых местах кирпичи приходится распиливать, придавая им нужную форму. Чаще всего в местах установки отливок: двери, люки, защелки и т.д.

Стыки выполняются одинаковой толщины. В идеале он должен составлять 5 мм. Отклонения в 1 мм в обе стороны допустимы, но лучше поднять раствор так, чтобы вышло ровно 5 мм. Каждый ряд проверяется на вертикальность и ровность, тщательно контролируются углы. Даже небольшие отклонения должны быть исправлены, иначе плита "встанет" в сторону верха. Излишки раствора удаляются, а кирпичи очищаются. В некоторых случаях рекомендуется смачивать кирпичи, в других - нет. Известный печник Кузнецов, опыту которого можно доверять, говорит, что для кладки на глиняно-песчаном растворе нужна только влага в кирпиче: глина должна высыхать по мере высыхания, а не схватываться, как цемент. Как вы это сделаете - ваш выбор.

Вот и все. Остается только одна деталь, которую часто упускают из виду: сборка конструкции "насухо" перед укладкой раствора. Просто выложите ряды, подберите кирпичи, положите их на место, положите отливки, посмотрите, как они стоят. На этом этапе вы многое поймете. Не думайте об этом как о чем-то ненужном.

Порядовка небольшой отопительно-варочной печи

Для небольшой печи в шведском стиле вам понадобится 570 штук кирпича М150 и выше, песчано-цементный раствор, чугунная плита на две конфорки, зольная дверца и очаг, 3 перегородки, 2 задвижки, 170 см углового железа, 65 см стального листа (для пола над кухонной нишей), лист шифера толщиной 10 мм, лист предварительного пола.





Плита Svedka (нажмите для увеличения фотографии)

Особенности этой плиты: правая конфорка слабее, а левая - сильнее. На нем можно жарить. Это связано с расположением плиты, которая создает барьер для газов, выходящих из очага. Газы горят над очагом, нагревая расположенную над ним варочную поверхность. Затем они "проталкиваются" над плитой и уже не настолько горячие, чтобы их можно было отправить в дымоход.





Шведская плита для приготовления пищи и обогрева (нажмите для увеличения фотографии)





Плита Svedka (нажмите для увеличения фотографии)





Плита Svedka (нажмите для увеличения фотографии)





Плита Svedka (нажмите для увеличения фотографии)





Плита Svedka (нажмите для увеличения фотографии)

Зимой плиту можно топить дровами и углем, но летом лучше использовать брикеты или крупный уголь: дрова сгорают слишком быстро и требуют частой подкормки.

Конечно, его нельзя поставить в саду, и отапливать его тоже нечем. Для установки в саду требуется другой тип плиты.

Маленькая кирпичная печь для сада

Иногда летом не хочется париться на кухне, потому что на улице тепло, солнечно и ветрено. Если вы хотите готовить еду на улице, можно использовать небольшую плиту. Это хорошая отправная точка для тех, кто только начинает работать с плитами, а затем наступает время для более амбициозных проектов. Что нужно для строительства собственной садовой плиты?

• Стальная проволока и базальтовая изоляция для литья.







  Небольшая плита для приготовления пищи в саду
• Шамотный кирпич ШБ-8 - 37 шт;
• Литье плиты: зольная дверца, колосниковая решетка, дверца топки, заслонка, чугунная плита.
• Керамический кирпич М-150 - 60 шт;
• Песчано-глиняный раствор - 20 литров.

Сначала подготовьте основание для плиты. Снимите почву на глубину 20 см, размеры примерно 80*100 см. Выровняйте дно, засыпьте слоем мелкого гравия толщиной 15 см, уплотните его. Затем положите сверху слой песка толщиной 5 см, также уплотняя его. Уложите слой просмоленной бумаги или полиэтилена (предпочтительно просмоленной бумаги). Для снижения теплопотерь под рубероид можно поместить слой теплоизолятора. Может быть, сейчас лето, но нагревать землю неразумно. Выложите слой песка поверх теста, разровняйте и прижмите. Кладка кирпича начинается непосредственно на песок, поэтому убедитесь, что он хорошо утрамбован, поверхность ровная и правильно ориентирована (проверьте уровнем).

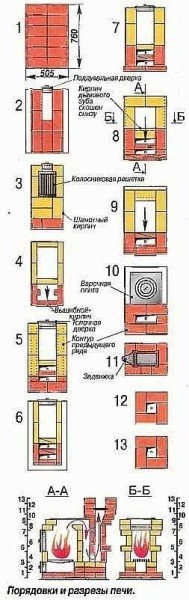

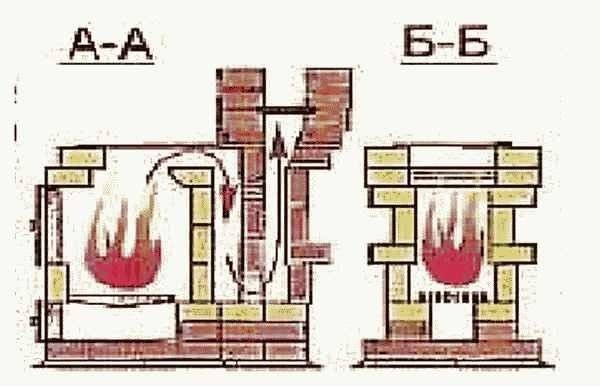

Тротуар и поперечный разрез небольшой садовой печи (нажмите для увеличения).

1-й ряд. Насыпьте песок без раствора. Уложите кирпичи ровно, отрегулируйте и проверьте с помощью спиртового уровня. Кирпичи покрываются слоем глины толщиной 5 мм. Прикрутите два провода к дверце зольника и оберните корпус теплоизоляционным материалом. Установите сформированную таким образом дверцу на кирпич с одного конца и закрепите провода так, чтобы они были зажаты в следующем слое кирпича. Дверь может быть закреплена чем-нибудь.

Ряд 2: Расположите, как показано в ряду. Один кирпич следует разрезать пополам.

Ряд 3. Используйте шамотный кирпич. Положите сверху решетку. Для этого в сухих кирпичах вырезаются пазы. Решетка должна располагаться свободно, с каждой стороны необходимо оставить 3-5 мм пространства для теплового расширения.

4-й ряд. Она заполняется грогом, и на ребро кладутся кирпичи. Кирпичи укладываются вдоль внешнего края стены. Здесь начинается формирование дымохода. Внутри укладываем небольшие куски кирпича - опоры для перегородки, которая будет выше. В задней стене кирпичи уложены без раствора. Они слегка выступают наружу. Это так называемые "прыгающие кирпичи".

Ряд 5 Дверь подготавливается так же, как и дверь из ясеня. Чтобы установить ее в эту плиту, необходимо, чтобы она открывалась сверху вниз, как на петлях (петли находятся внизу). Она также должна быть надлежащим образом подкреплена кирпичами. В этом ряду кладка ведется "нормально", плашмя, по контуру предыдущего ряда. Перегородки - на ребро и все на растворе.

Ряд 6. Продолжайте предыдущий ряд, укладывая кирпичи и шамот по краю. На этот раз мы делаем его вровень с внутренним краем предыдущего ряда. Тщательно протрите стенки дымохода ветошью с раствором.

Ряд 7. Этот ряд и все остальные лежат ровно. Сначала уложите кирпичи, которые были сняты на ¾. В результате получается стена с обрешеткой (стыки располагаются в шахматном порядке). На задней стене два глиняных кирпича.

Ряд 8 Кирпичи укладываются поверх дверцы камина (при необходимости подгоните их напильником и снова оставьте зазор для теплового расширения). На задней стенке установлены угловые кирпичи, которые выступают над очагом, перемещая пламя в сторону варочной панели (видно в разрезе).

Ряд 9. Для того чтобы открытая дверца не разбила стоящие над ней кирпичи, передний огнеупорный кирпич немного сдвигается назад (примерно на ¼). Поэтому все кирпичи "скользят" назад. Затем по периметру шамотного слоя укладывается слой увлажненного асбестового шнура, поверх которого помещается чугунная плита. Это просто невозможно сделать на растворе из-за высокого теплового расширения, но асбест примет на себя большую часть нагрузки и обеспечит необходимую "свободу".

Десятый ряд. Продолжение кирпичной кладки дымохода. Она немного расширяется за счет смещения задней стенки назад. Но только немного, так как большие изменения могут опрокинуть плиту.

11-й ряд. Оберните дымовую трубу теплоизолятором. Вы вырезаете место для него в кирпичах, не забывая о тепловом расширении.

12-й и 13-й ряд. Труба подходящего диаметра формируется в четырехугольник, в который вставляется железная труба.

В основном, кирпичная кладка садовой плиты уже завершена. Вы сделали его своими руками. Остались лишь последние штрихи. Вы убираете прыгающие блоки, установленные в 4-м ряду. Вы открываете нижнюю часть дымохода. Очистите все загрязнения, удалите воду. Дымоход можно побелить. Добавьте синьку, чтобы цвет не изменился, и молоко, чтобы белок не расслоился.

Чтобы песок не высыпался из-под плиты, мы делаем одеяло для костра из жести или металлического листа и складываем его в форме буквы "Г". Благодаря этому песок остается под плитой. Установите плинтус поверх металла по краю плиты. Это дополнительная система безопасности.

Теперь вы можете обогреть свою собственную маленькую садовую плиту. Для первых нескольких плит можно использовать легкое, быстро горящее топливо - бумагу, древесные опилки, ветки. Затем откройте дверцу, снимите диски горелки и дайте кастрюле высохнуть в течение нескольких недель.
