Как сделать биокамин своими руками: устройство, схемы и пошаговая инструкция по сборке

Созерцание живого огня завораживает. Известная пословица гласит, что это можно делать снова и снова. Танец пламени успокаивает и умиротворяет, помогая собраться с мыслями. К сожалению, для людей, живущих в многоквартирных домах, эта роскошь практически недостижима.

Строительство дровяного камина - это не то, что может позволить себе каждый. Хорошее решение - построить свой собственный камин из биомассы и сэкономить деньги на покупке готового камина. Если вы никогда не имели дела с подобной работой, наша статья будет хорошим подспорьем - мы рассмотрели устройство и принцип работы биоканала, основные вариации конструкции, которые помогут определить оптимальную схему для самостоятельной сборки.

Также привели подробную инструкцию о том, как сделать камин своими руками, иллюстрируя ее пошаговыми фотографиями и дополняя полезными видеорекомендациями. Благодаря тому, что различные этапы сборки биокамина описаны шаг за шагом, с ним справится даже начинающий мастер.

Что такое биокамин?

Набирающий моду биокамин - это декоративный открытый огонь, работающий на биотопливе. Для обеспечения безопасной работы устройство обрамлено порталом, который удерживает пламя внутри.

С точки зрения конструкции, биокамин - это горелка, работающая на спиртовом топливе. Важным элементом прибора является топливный бак, в котором содержится достаточное для работы количество горючей жидкости.

В резервуар вставляется фитиль, и топливо движется по волокнам к месту сгорания. Само сгорание происходит в специальной чаше, которая может иметь самую разную форму. Размеры биокаминов сильно варьируются.

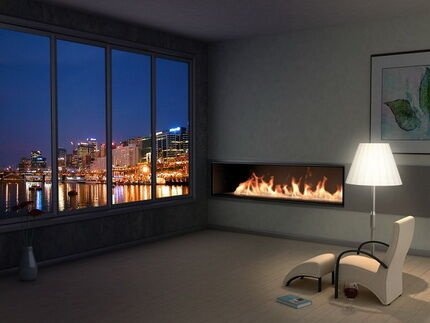

Установка биокамина - это отличный способ украсить интерьер и придать ему необычный и привлекательный характер. В зависимости от типа прибора и модели очаг может быть полностью открытым или закрытым с нескольких сторон стенками портала, как прозрачными, так и непрозрачными.

Пламя можно погасить, закрыв горелку специальной заслонкой. Заслонка закрывает доступ кислорода, необходимого для горения. К каждому прибору должна быть прикреплена заслонка. Прибор может иметь несколько конфорок.

Кроме того, некоторые горелки оснащены форсунками. Это делает языки пламени максимально приближенными к тем, которые образуются при горении дров в камине или плите.

Эти устройства очень удобны в использовании. Во-первых, им не нужен дымоход. При сгорании биотопливо окисляется до углекислого газа и водяного пара. Отсутствие тяжелых примесей в горючей жидкости позволяет ей сгорать полностью, без образования сажи, копоти или летучих токсичных веществ.

Поэтому удаление дыма не требуется (и не производится). Это означает, что биоканал может быть установлен в любом месте дома.

Он не требует подложки под термостойкий пол или отдельного фундамента. Для его установки также не требуется специального разрешения. При выборе места расположения камина из биомассы учитывается только то, должно ли помещение проветриваться или должна быть обеспечена эффективная вентиляция. Это необходимо, поскольку в процессе горения расходуется кислород, запасы которого должны постоянно пополняться.

Чтобы биокамин выглядел не хуже настоящего, можно оборудовать его дровами из огнеупорной керамики. Они предлагаются в виде целых или частично обожженных поленьев.

Биокамины не только декоративны, но и функциональны. В отличие от традиционных каминов, где большая часть тепла уходит в дымоход, эти устройства передают все тепло в помещение. Конечно, вы не сможете использовать такой прибор в качестве обогревателя, но он может обогревать определенную зону в помещении. Биокамины абсолютно безопасны при правильном использовании.

Промышленность выпускает самые удобные в использовании модели с электронным управлением. Ими можно управлять с помощью пульта дистанционного управления или через Wi-Fi. В последнем случае можно интегрировать устройство в систему "умный дом" и управлять им дистанционно с помощью телефона или планшета. Понятно, что стоимость автоматических каминов намного выше, чем обычных.

В то же время стандартные модели можно считать "вечными", поскольку конструктивно они очень просты и в них нечему ломаться, в то время как устройства, насыщенные электроникой, могут выйти из строя.

Основным недостатком биотоплива является его высокая стоимость. Запуск устройств будет достаточно дорогим, так как для них требуется только специальное топливо. Заменить его дешевым аналогом невозможно.

Состав и особенности биотоплива

Слово "био" в названии биотоплива означает, что для производства этого вещества используется только натуральное, возобновляемое сырье. Это делает его полностью экологичным и биоразлагаемым.

Основными ингредиентами, используемыми для производства такого топлива, являются травянистые растения и злаки, которые содержат большое количество крахмала и сахара. Поэтому кукуруза и тростник считаются лучшим сырьем.

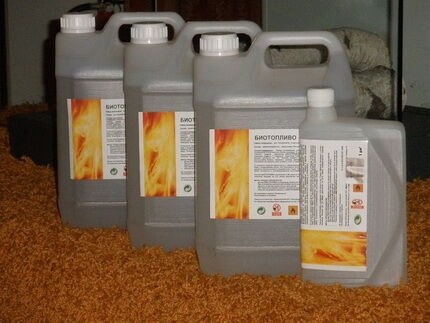

На рынке представлены различные марки биотоплива. Предпочтение следует отдавать сертифицированным продуктам, иначе вас ждут неприятности.

Из них производят биоэтанол, один из видов спирта. Это бесцветная жидкость без запаха. При необходимости его можно использовать в качестве заменителя бензина, но стоимость такого заменителя гораздо выше. При сгорании чистый биоэтанол разлагается на водяной пар и углекислый газ.

Таким образом, можно даже увлажнять воздух в помещении, где установлен биокамин. Вещество горит с образованием голубого "газообразного" пламени.

Это чисто эстетический недостаток, который, однако, не позволяет наслаждаться видом открытого пламени. Традиционный камин дает желто-оранжевое пламя, которое представляет собой своеобразный узор. Чтобы устранить этот недостаток, в биотопливо добавляют присадки, изменяющие цвет пламени.

Таким образом, традиционный состав горючей жидкости выглядит следующим образом

• биоэтанол - около 95%;
• Метилэтилкетон, денатурат - около 1%;
• дистиллированная вода - около 4%.

Кроме того, в топливо добавляется кристаллический битрекс. Этот порошок имеет чрезвычайно горький вкус и предназначен для предотвращения использования спиртового биотоплива в качестве алкоголя. Биотопливо бывает разных сортов, и его состав может немного отличаться, но в целом остается неизменным. Понятно, что стоимость такого топлива достаточно высока.

Не рекомендуется использовать самодельное биотопливо, но если вы решитесь попробовать, то для его производства следует брать только высокоочищенный бензин "Галоша".

Расход топлива зависит от количества горелок и мощности биокамина. В среднем, для 2-3 часов работы отопительного прибора мощностью 4 кВт требуется около одного литра топлива. В целом, эксплуатация горелки на биомассе обходится довольно дорого, поэтому мастера стараются найти более дешевое альтернативное топливо. Это вполне приемлемый вариант.

Чтобы избежать проблем, для самодельного топлива следует покупать только высококачественные компоненты. Не забывайте, что биокамин не имеет дымохода, и все продукты сгорания сразу попадают непосредственно в помещение.

Если в топливе присутствуют токсичные вещества, что нередко случается с низкокачественными смесями, содержащими спирт, они попадают в помещение. Это может привести к очень неприятным последствиям. Мы рекомендуем вам обратить внимание на лучшие марки биотоплива.

Поэтому не рекомендуется делать собственное биотопливо. Однако, если вы действительно хотите поэкспериментировать, самый безопасный рецепт - следующий. Это чистый медицинский спирт. Вы можете купить его в аптеке.

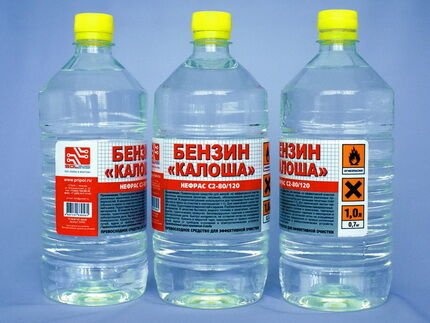

Для того чтобы окрасить пламя, его смешивают с бензином высочайшей чистоты, который используется для заправки зажигалок ("Галоша").

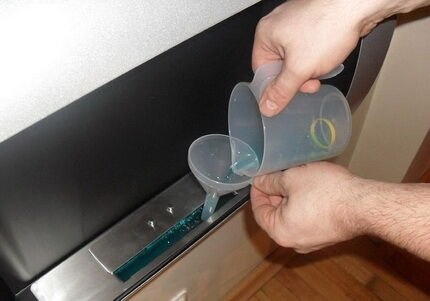

Заполнять топливный бак следует очень осторожно. Если жидкость прольется, ее следует немедленно вытереть сухой тканью, иначе она может случайно загореться.

Жидкости следует отмерять и смешивать. Спирт должен присутствовать в количестве от 90 до 94% от общего количества топлива, бензин может составлять от 6 до 10%. Оптимальная пропорция определяется опытным путем, но рекомендуемые значения не должны превышаться. Подробные инструкции по изготовлению и использованию биотоплива можно найти здесь.

Обратите внимание, что полученное топливо не следует хранить, так как смесь бензина и спирта расслаивается. Его следует приготовить перед использованием и хорошо взболтать для лучшего смешивания.

Какими бывают биокамины?

Биокамины выпускаются в различных вариантах. Существует четыре основных типа в зависимости от места их установки.

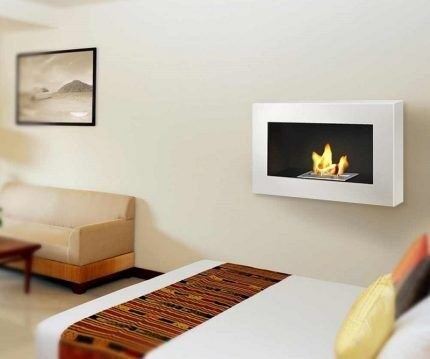

Вид #1 – настенные устройства

Такие биоканалы представляют собой плоские, вытянутые структуры, которые крепятся на стену. Передняя часть устройства покрыта прозрачным стеклом для обеспечения безопасности. Боковые панели выполнены аналогичным образом. Задняя часть изготовлена из огнеупорного материала (обычно металла) и украшена.

Настенный биокамин стильно смотрится в интерьере. Он не занимает дополнительного места в помещении.

Конструкция проста в установке. Он крепится на настенном кронштейне. Прибор абсолютно безопасен в эксплуатации, так как задняя стенка и дно корпуса нагреваются незначительно во время горения. Они не могут вызвать пожар или обжечь человека, который случайно прикоснется к ним.

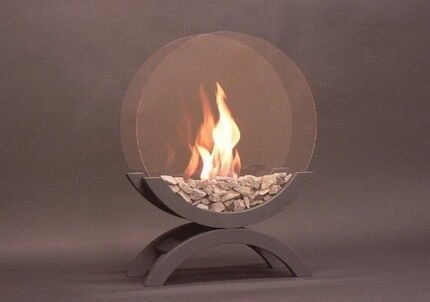

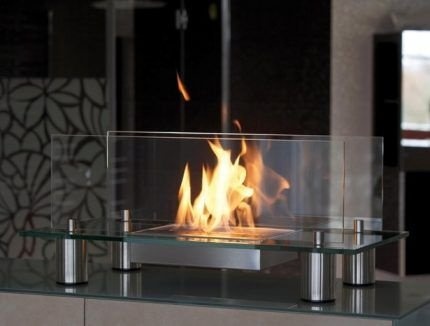

Вид #2 – напольные биокамины

Эта конструкция устанавливается на полу или на небольшом подиуме. Его дно не сильно нагревается, поэтому его можно поставить на любую подходящую плоскую поверхность. Форма и размер могут быть любыми.

Биокамин, стоящий на полу, может стать украшением интерьера. Он выглядит шикарно, но занимает слишком много места в комнате. Поэтому, если у вас нет столько места, сколько вам нужно, вы можете рассмотреть другой вариант.

Главное преимущество устройства - мобильность. При желании вы можете легко переставить его в другое место. Отдельно стоящие устройства можно использовать для обогрева части помещения в течение короткого периода времени.

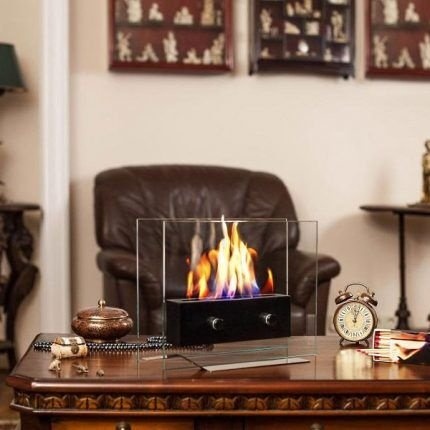

Вид #3 – настольные устройства

Это компактные версии напольных моделей.  Они размещаются на полках, столах или специальных подставках, что делает их небольшими по размеру.

Возможно, их трудно считать полноценными каминами, поскольку они довольно компактны, но они мобильны. Их можно легко перемещать с места на место. Они функциональны и очень просты в использовании.

Биоканны настольного типа используются в качестве украшения интерьера. Идеально подходит для обустройства делового офиса

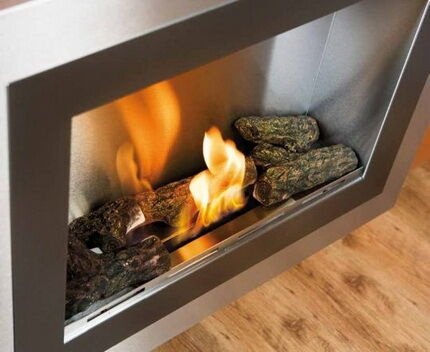

Вид #4 – встраиваемые конструкции

Очень органично выглядит утопленный биоканал. Такие устройства монтируются в специально подготовленное углубление в стене. Существуют устройства, в которых передняя стенка выглядит как продолжение стены. Они видны только с одной стороны.

Встраиваемый биокамин хорошо подходит для спальни или гостиной. Его размер и форма могут варьироваться.

Имеются биоканальные "фонари". Они имеют выпуклую или многогранную переднюю стенку. Такие устройства слегка "выступают" из стены, что делает их очень необычными и привлекательными. Установка биоканала, утопленного в пол, намного сложнее, чем настенного.

Место для него следует выбирать очень тщательно, перемещение устройства будет очень хлопотным и отнимет много времени.

На нашем сайте есть еще одна статья, где вы можете подробнее прочитать о типах каминов на биотопливе и о том, как они работают.

Инструкция по изготовлению компактной модели

Учитывая, что стоимость таких устройств достаточно высока, многие умельцы задаются вопросом, как сделать биокамин для комнаты самостоятельно.

Это довольно простая задача, особенно если речь идет о компактной настольной или напольной модели. Его можно разделить на два компонента: топливный бак и стеклянный корпус. В качестве второго можно использовать старый аквариум без дна.

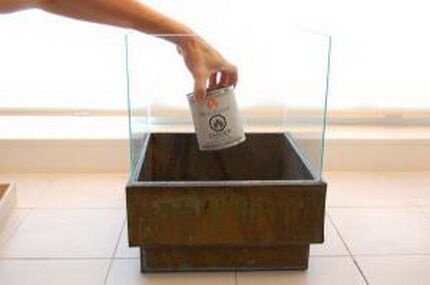

Для небольших биокаминов топливный бак можно сделать из обычной металлической банки. Размер жестянки должен быть выбран таким образом, чтобы резервуар был спрятан в основании жестянки.

Для работы нам понадобятся следующие материалы

• Металлический топливный бак;
• Металлический ящик для использования в качестве основания;
• Мелкая галька.
• Лист стекла, если у вас нет аквариума;
• Металлическая сетка;
• Силиконовый герметик;
• нить для фитиля;

Из инструментов необходимо подготовить стеклорез, ножницы.

Давайте приступим к работе и начнем с тела. Он будет представлять собой параллелепипед или куб без крышки и дна. Определите размеры будущего строения и, соответственно, длину и ширину его стен. Положите лист стекла на ровную горизонтальную поверхность, вымойте и обезжирьте его.

Поместите линейку на линию будущего разреза и прижмите ее к листу. Чтобы линейка не соскальзывала, на нее можно наклеить липкую клейкую ленту.

Возьмите алмазный стеклорез, положите его на лист и ведите его от себя, не прилагая слишком большого давления. Линия разреза должна быть четкой и тонкой. Если по какой-либо причине вас не устраивает линия, вы не должны ее трассировать. Вернитесь на 1 мм назад и проведите новую линию. Когда разрез сделан, переместите стекло к краю основания так, чтобы оно совпало с линией разреза.

Слегка постучите головкой инструмента по линии разреза и осторожным, но точным движением отломите оставшееся стекло. Вырежьте таким образом все четыре детали.

Теперь склейте их вместе с помощью силиконового герметика. Для этого обильно смажьте боковые края деталей и склейте их вместе. Дайте герметику высохнуть. Закрепите конструкцию между неподвижными предметами и оставьте в таком положении на 24 часа.

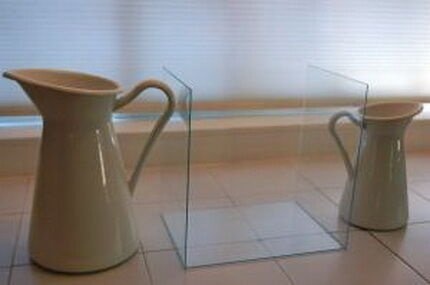

Чтобы герметик высох в неподвижном состоянии, прикрепите его любым удобным для вас способом, например, поместив его между трехмерными объектами.

Удалите излишки герметика с высушенного корпуса. Для этого пригодится лезвие бритвы. Теперь приступайте к строительству основания биокамина. Это должна быть коробка из металла с размерами, соответствующими стеклянному корпусу.

Стеклянный корпус должен легко и надежно крепиться к металлическому основанию. Внутри базы вам также понадобится металлический ящик, который служит топливным баком.

Емкость бака должна быть достаточно большой, чтобы биоконтейнер не требовал частого пополнения. Банка устанавливается в центре конструкции. Отрежьте кусок прочной металлической сетки, размер которой совпадает с размером основания. Он устанавливается поверх топливного бака и закрепляется по краю основания.

Сформируйте фитиль из подготовленной нити и опустите его в топливный бак. Типы самодельных горелок для биокаминов и инструкции по их изготовлению описаны в другой нашей статье.

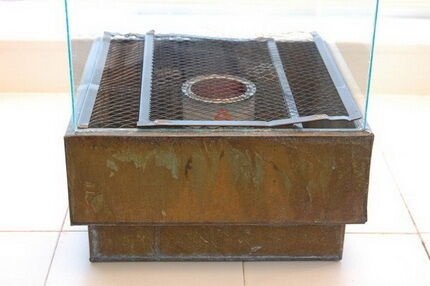

Мелкоячеистая металлическая сетка обеспечит надежное основание для размещения декоративных камней или керамических дров - эстетически привлекательных декоративных элементов для устройства.

Уложите гальку или любые камни поверх проволочной сетки так, чтобы они полностью закрывали ее. Камни выполняют не только декоративную функцию. Они будут частично рассеивать тепло, передаваемое от горелки к металлической сетке.

Таким образом, вы сможете уберечь стекло от растрескивания. Теперь вы можете установить стеклянный корпус на место. Компактный биокамин готов к использованию.

Инструктаж по сборке большого биокамина

Если вы хотите построить большой биокамин, самая сложная часть - это изготовление топливного бака. Самый простой способ - купить готовый элемент в специализированном магазине.

Если вы собираетесь сделать бак самостоятельно, вам нужно взять лист металла толщиной более 3 мм. Она должна быть из нержавеющей стали, иначе при сгорании могут происходить нежелательные химические реакции и даже токсичные испарения.

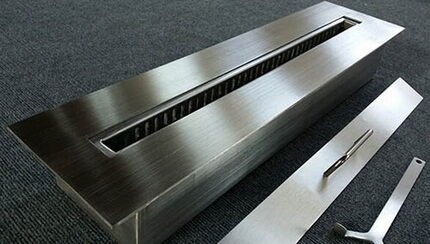

Топливные баки из нержавеющей стали для биокаминов можно приобрести в специализированных магазинах. Они оснащены удобными пламегасителями для тушения огня.

Резервуар состоит из двух камер. Нижняя камера предназначена для заполнения бака. В верхнем отсеке горят пары легковоспламеняющейся жидкости. Между этими отсеками должна находиться разделительная пластина с отверстиями, позволяющими парам попадать в зону горения. Форма бака может варьироваться в зависимости от модели камина.

Наиболее распространенный вариант - параллелограммный топливный бак с узкой верхней камерой.

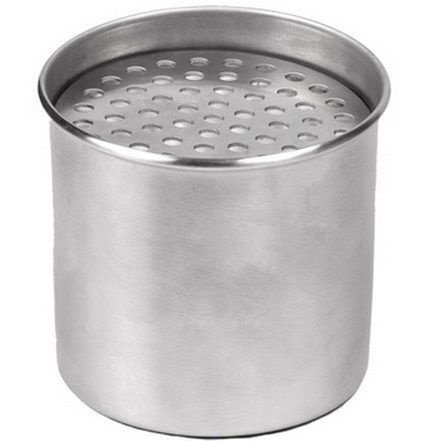

Проще сделать цилиндрический резервуар. Можно взять обычную чашку и накрыть ее крышкой, вырезанной по размеру из мелкоячеистой металлической сетки. Вы сможете заливать топливо через сетку, что довольно удобно.

В конструкции биокамина может быть несколько таких чаш. Их можно разместить в несколько рядов или расположить по кругу. Важно не забыть снять ручки с чашек. Это следует делать осторожно, чтобы не образовалось отверстие.

После того как вы определились с контейнером, можно готовить биокамин. Можно сделать напольную модель с двумя стеклянными экранами. Для работы нам понадобится огнеупорное стекло для экранов, топливный бак в форме параллелепипеда, шайбы, винты и силиконовые прокладки для стекла, пластиковые или металлические ножки.

Также нам понадобится толстая фанера или гипсокартон, шурупы и дерево 40х30 мм для основания.

Начните с основания. Размечаем лист фанеры и аккуратно вырезаем боковые стороны основания коробки и верхнюю панель. Мы не будем изготавливать нижнюю часть коробки.

Во-первых, его наличие сделает конструкцию намного тяжелее. Во-вторых, без него крепить стеклянные листы будет гораздо удобнее. Подготовьте два куска деревянного стержня, на которые будет крепиться фанера.

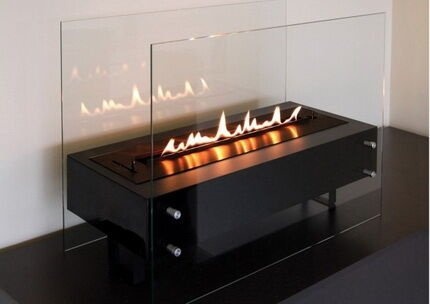

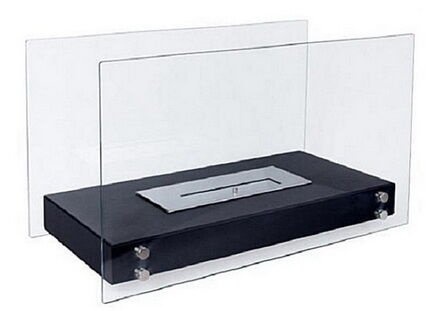

Вы можете создать свой собственный органический камин с помощью двух стеклянных экранов. Основание может быть выполнено в различных формах, например, в виде консоли, стола или коробки.

Определите место установки топливного бака на фанерной панели. Вырежьте подходящее отверстие для резервуара. Теперь соберите раму и установите на нее верхнюю панель. Хорошо обработайте края.

Если вы использовали не фанеру, а гипсокартон, края следует замазать. Украсьте основу любым удобным для вас способом: росписью, лакировкой и т.д.

Подготовьте стеклянные панели. Сначала отрежьте две части соответствующего размера. Просверлите в каждом из них отверстия для декоративных соединителей. Это довольно сложно, поскольку малейшая ошибка может привести к тому, что стекло разобьется. Если у вас нет опыта в такой работе, лучше доверить этот процесс опытному мастеру с набором специальных инструментов. Просверлите отверстия по бокам основания для крепежа.

Теперь прикрепите стеклянный экран к основанию. Для этого пропустите винт через стекло, обязательно установив силиконовую прокладку, чтобы не повредить стекло. Пропустите винт через основание, наложите шайбу и затяните гайку. Будьте очень осторожны и не прилагайте слишком больших усилий, иначе стекло может разбиться. Установите оба стекла таким же образом.

При установке обязательно используйте силиконовые прокладки, иначе стекла могут не выдержать нагрузки и сломаться. Целесообразно использовать более твердый вариант - закаленное стекло.

Ножки должны располагаться на дне стеклянной пластины. Для этого вставьте резиновые прокладки в детали и установите их на место. Убедитесь, что ноги расположены правильно. Биоканал должен быть ровным и не должен шататься.

Используя подготовленное отверстие, установите топливный бак и хорошо закрепите его. Конструкция почти готова. Теперь остается только украсить его камнями или керамическими бревнами, если пожелаете.

Выводы и полезное видео по теме

Изготовление миниатюрного настольного биокамина:

Автоматический биокамин - что это такое:

Процесс изготовления биокамина:

Биокамин придаст вашему дому особую атмосферу. Вы можете наслаждаться танцем живого пламени в любое время, все, что вам нужно сделать, - это создать простой дизайн.

Важно помнить о правилах безопасности: не использовать топливо неизвестного происхождения, не оставлять огонь без присмотра, не заливать топливо в кипящий прибор и не забывать регулярно проветривать помещение, в котором работает биокамин.
