Как работают внутрипольные водяные конвекторы отопления и в чем их преимущества

Стоячие водяные конвекторы являются достаточно новыми на российском рынке. Они конкурируют с традиционными настенными или напольными радиаторами, а в некоторых случаях являются единственно возможным техническим решением при ремонте дома.

Напольные радиаторы чаще всего устанавливаются в местах, где технологически невозможно установить напольные или настенные радиаторы. К таким местам относятся пространства с панорамными окнами (окна от пола до потолка), где невозможно установить стандартный настенный конвектор, а напольный испортил бы вид. Конвекторы также встраиваются в пол в местах выхода на террасу или балкон, где вышеупомянутые стандартные варианты просто загораживают проход.

Эти устройства способны создавать тепловую завесу для защиты от потоков холодного воздуха возле окон и дверей. На рынке отопительного оборудования представлены два типа напольных конвекторов: электрические конвекторы и водяные конвекторы.

Электроприборы не так популярны в частных домах, поскольку они слишком дороги для владельцев из-за высокого потребления электроэнергии, хотя их не нужно подключать к сети. Поэтому при отсутствии газового отопления выгоднее установить электрический котел с водяным отоплением, чем использовать одновременно несколько электрических конвекторов.

Водяные конвекторы устанавливаются как для центрального, так и для автономного отопления. Давайте поговорим о них более подробно.

Принцип работы водяного конвектора отопления

По своей основной конструкции конвектор - это простой отопительный прибор, состоящий из корпуса и размещенного в нем теплообменника. Теплообменник состоит из определенного количества металлических теплообменных пластин, через которые проходит отопительный контур. Уровень теплоотдачи такого устройства напрямую зависит от количества, полезной площади и материала, из которого изготовлены такие элементы.

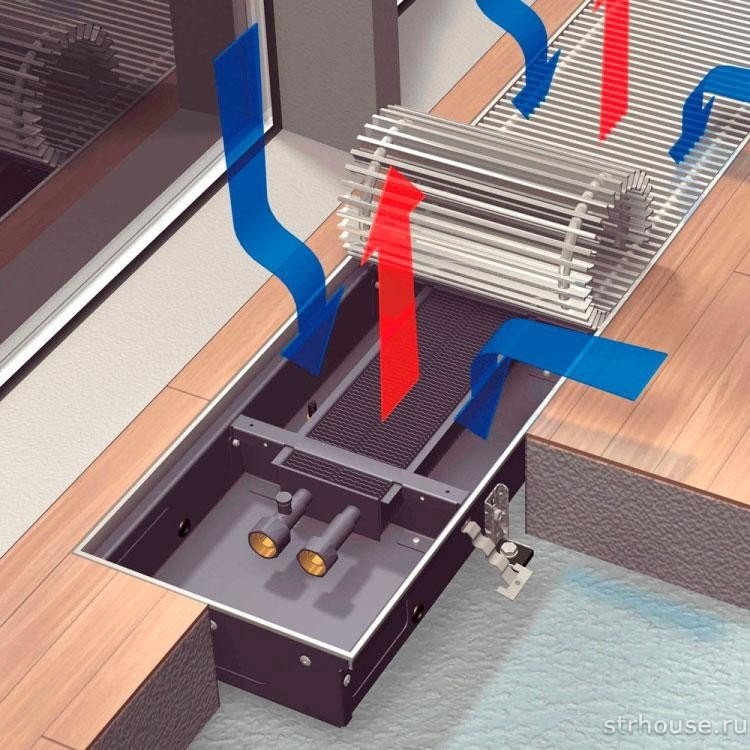

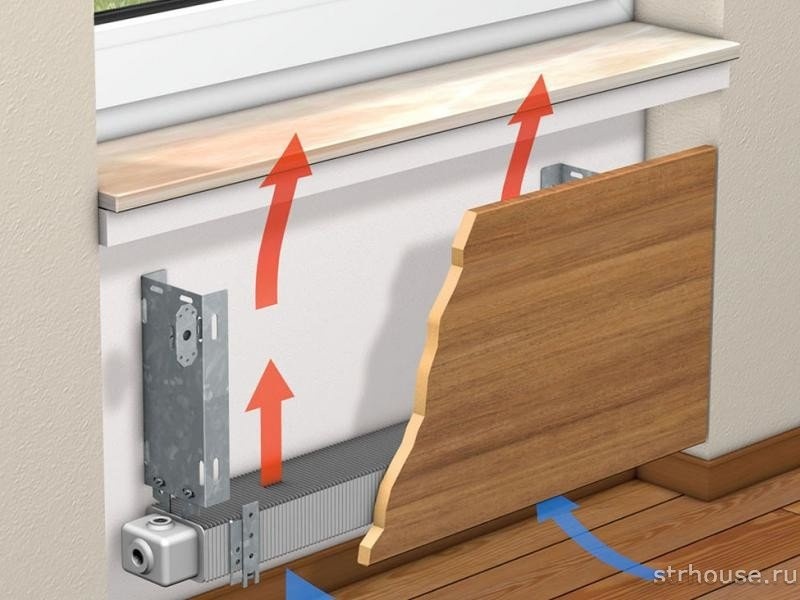

Принцип работы конвекторов водяного отопления одинаков независимо от того, установлен ли он в полу или подвешен на стене. Из школьной физики мы знаем, что холодный воздух тяжелее горячего. Когда воздух нагревается в теплообменнике, он поднимается по комнате к потолку, выталкивая оттуда холодный воздух вниз. Когда воздух охлаждается, он становится тяжелее и падает на пол. Это естественное и непрерывное движение воздушной массы, которое превращается в циркуляцию. Движение воздушных масс называется конвекцией, а устройства, которые ее вызывают, - конвекторами.

Эффективность конвекционных устройств во многом зависит от места их установки. Основным источником теплопотерь в доме являются окна и стеклянные двери, поэтому конвекторы для водяного отопления устанавливаются возле них. Отопительные приборы, в свою очередь, забирают не только охлажденный воздух из помещения, но и холодный воздух, проникающий в помещение через окна и двери.

Конструкция встраиваемых в пол конвекторов отопления

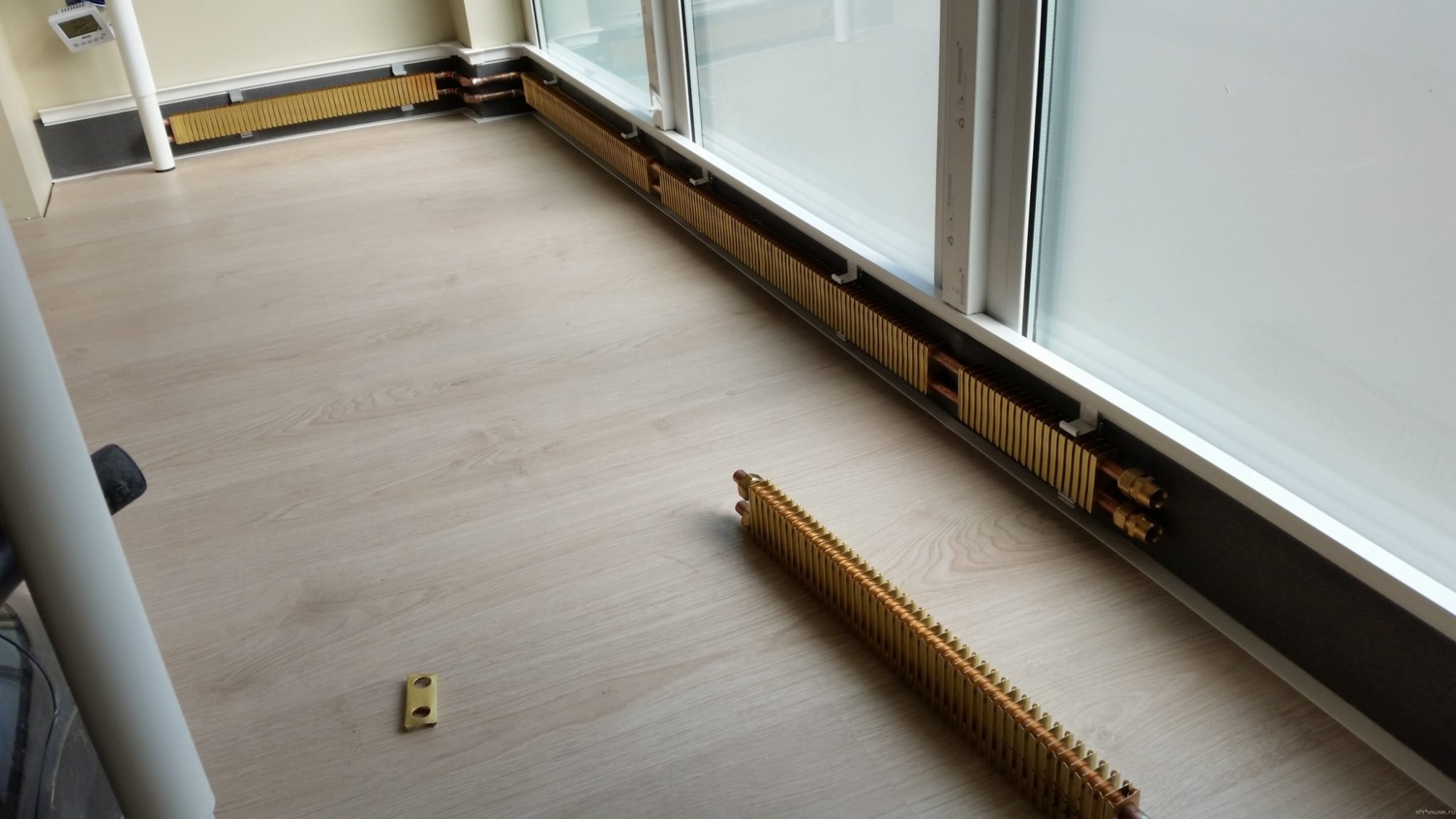

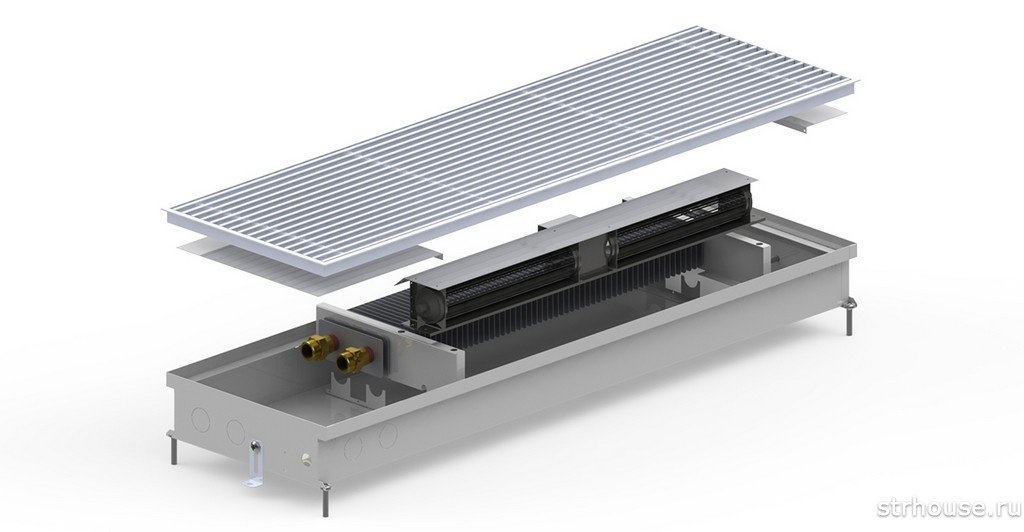

Конвектор для напольного отопления имеет простую конструкцию и состоит из нескольких компонентов. Прежде всего, это корпус из нержавеющей стали, который устанавливается на пол на специальных выравнивающих ножках и имеет отверстия для нагревательных кабелей.

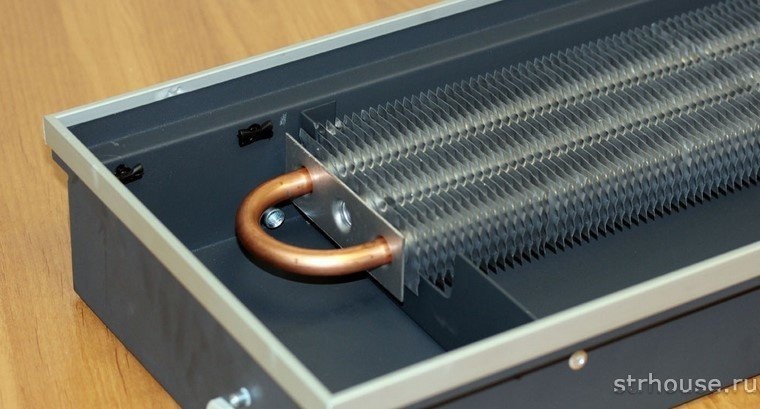

Внутри корпуса находится сердце отопительного конвектора - теплообменник. Теплообменник имеет ребристую структуру для лучшего рассеивания тепла. Большинство таких теплообменников изготавливаются из обычной стали, но это не лучший материал для таких устройств, поскольку он подвержен коррозии и не рассеивает тепло так хорошо, как его конкуренты, медь или алюминий.

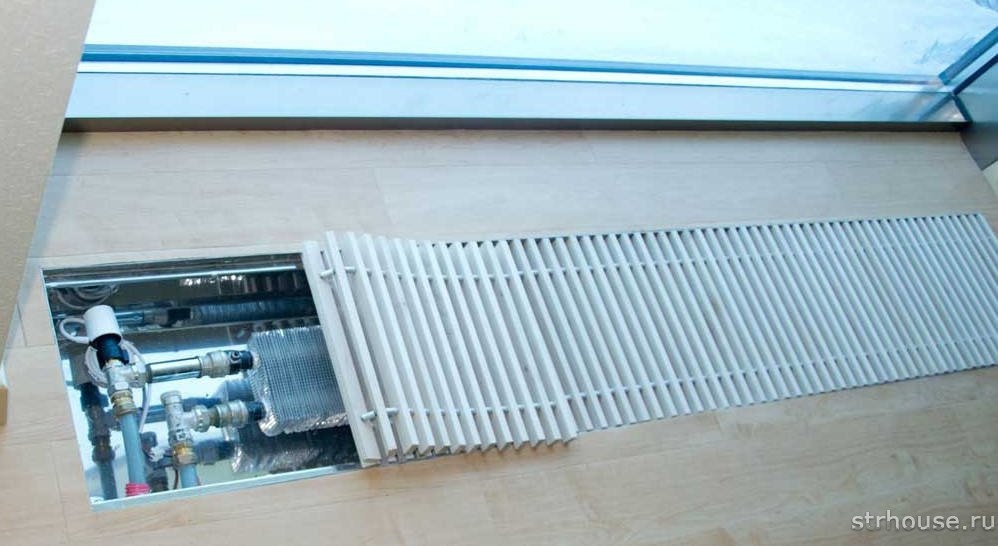

Теплообменник имеет выходы для подключения труб отопления. Кроме того, эти устройства могут быть оснащены запорными клапанами или термостатическими головками для полуавтоматического контроля температуры.

Сами теплообменники устанавливаются в корпусе с необходимыми конструктивными зазорами. Это делается для обеспечения воздушного пространства, необходимого для правильной циркуляции воздушных масс.

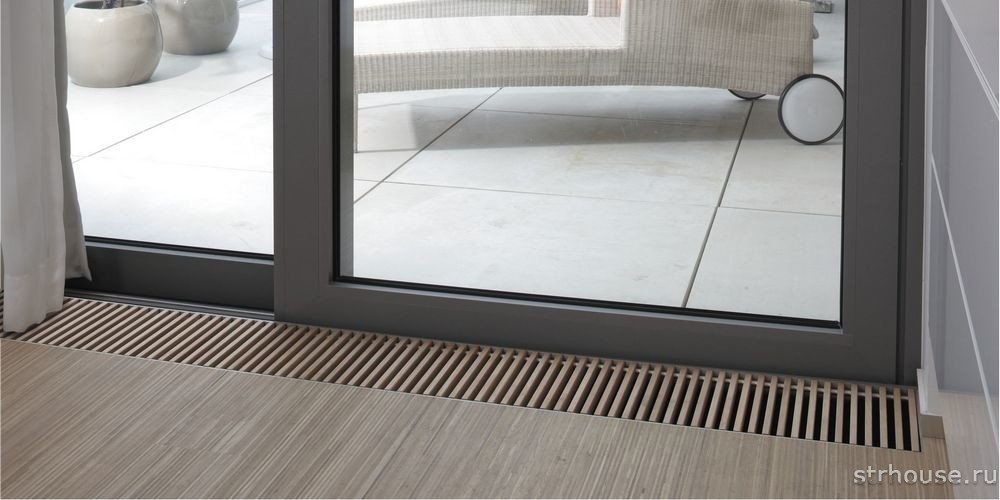

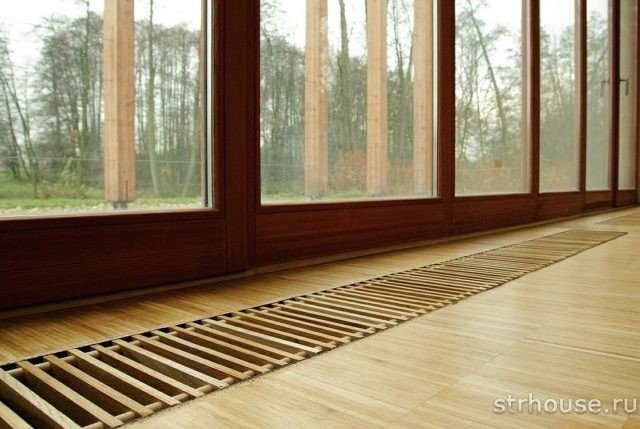

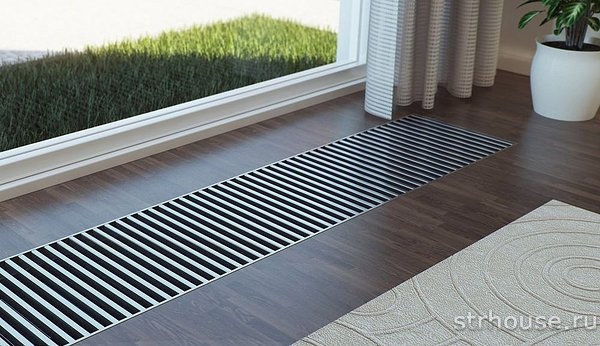

Декоративная решетка, закрывающая радиатор и пропускающая воздух, завершает дизайн стоящего радиатора. Существует два типа конвекторных решеток:

• цельный.
• свернутые решетки;

Для изготовления таких решеток используются следующие материалы:

• алюминий;
• камень;
• пластик.
• сталь;
• дерево;

Принципиальной разницы между свернутой и монолитной версиями нет, за исключением того, что свернутую решетку можно легко свернуть, обеспечивая легкий доступ к конвектору для осмотра или очистки. Однако при использовании напольных конвекторов в проходных помещениях следует применять решетки из более прочных материалов без большого количества пластиковых подвижных частей.

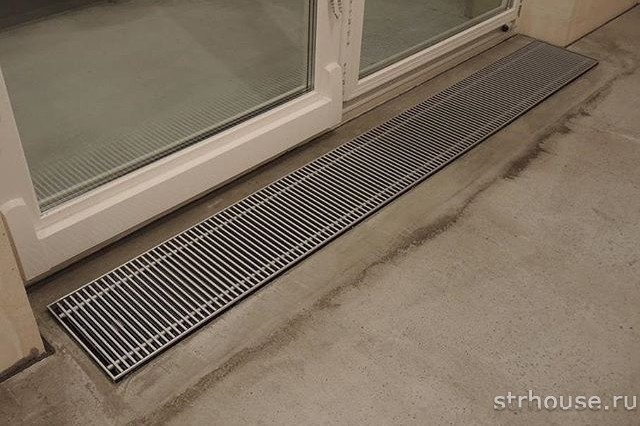

При установке встраиваемого конвектора необходимо заранее рассчитать уровень пола. Это необходимо для того, чтобы часть корпуса радиатора осталась над стяжкой, которая будет закрыта финишным покрытием пола. Поэтому пол, будь то ламинат, паркет или плитка, должен быть вровень с декоративной решеткой, чтобы получить удобную поверхность для ходьбы.

Водяные конвекторы отопления с принудительной циркуляцией

Одним из ограничений напольных конвекторов является то, что они эффективно работают только в небольших помещениях с низкими потолками. Это связано с тем, что сам процесс конвекции происходит довольно медленно, поэтому в высоких помещениях воздух успевает охладиться, прежде чем пройдет полный оборот. Это означает, что либо помещение нагревается медленно, либо приходится повышать температуру с помощью термостата (что не всегда возможно).

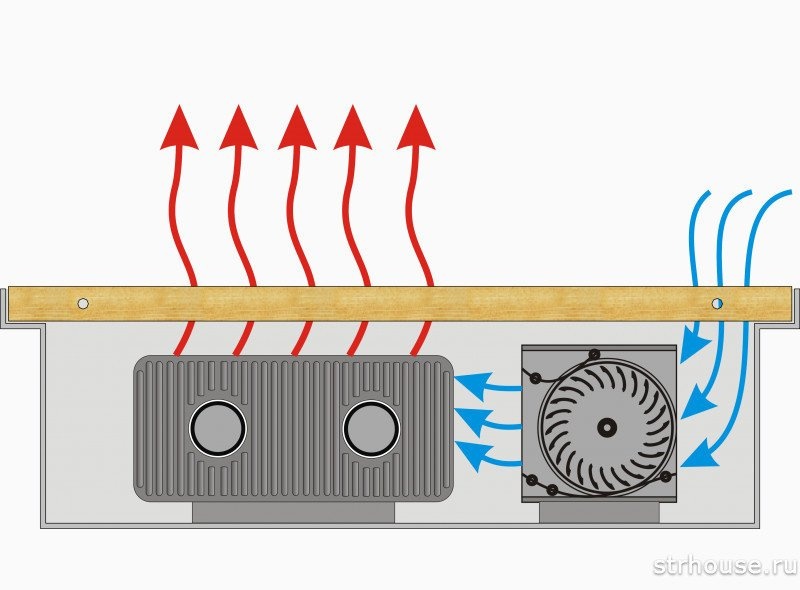

Там, где необходимо обогреть большие и просторные помещения, чаще всего используются конвекторы с принудительной циркуляцией воздуха. Проще говоря, электрический вентилятор устанавливается для содействия естественному процессу движения воздуха. Электродвигатели этих комбинированных агрегатов питаются напряжением 12 В, что достаточно для обеспечения нормальной работы и полной электробезопасности.

В некоторых случаях для усиления эффекта используются двухрядные теплообменники, но такое решение требует больше места, чем стандартный вариант, что не всегда возможно.

При установке конвекционных конвекторов необходимо на этапе проектирования предусмотреть место для установки трансформатора с выпрямителем, который преобразует напряжение сети в постоянное напряжение для питания прибора. Вентилятор обычно устанавливается внутри корпуса устройства, что облегчает обслуживание всей системы.

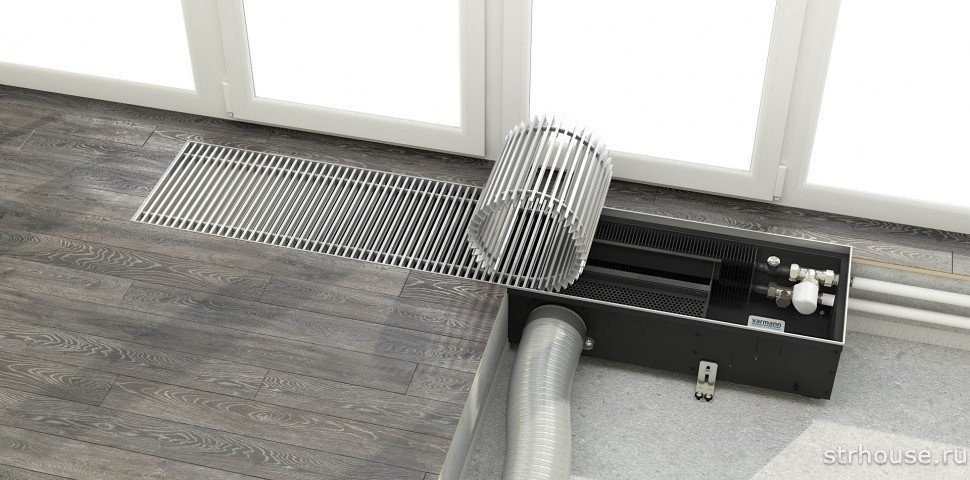

Альтернативным решением, ускоряющим движение воздушных масс через конвектор, иногда является использование скрытой системы воздуховодов. В этом случае холодный воздух поступает в теплообменник самостоятельно или путем принудительной эжекции.

Во многих домах с большим количеством окон конвекторы также встраиваются в подоконные ниши, благодаря чему воздушные массы движутся вдоль оконных стекол, создавая своеобразную тепловую завесу. Это практически устраняет эффект запотевания окон, улучшая видимость и предотвращая образование конденсата.

Он часто становится излюбленным местом отдыха домашних кошек, мирно наблюдающих за голубями, замерзающими на снегу. Конвекторы также встраиваются в лестничные марши, стенные ниши и другие детали интерьера.

Также часто по периметру наружных стен устанавливают водяные конвекторы для нормализации температуры и влажности в помещении. Независимо от типа, принцип работы конвектора водяного отопления остается неизменным.

Плюсы и минусы водяных конвекторов отопления встраиваемых в пол

Стоячие конвекторы идеально подходят практически для всех интерьеров. С точки зрения эстетики они имеют те же преимущества, что и встроенная техника. Они не занимают жилое пространство и их достаточно легко скрыть с помощью декоративных элементов.

Как и любой отопительный прибор, напольные конвекторы имеют свои преимущества и недостатки. Преимущества заключаются в следующем:

• Небольшой вес и простота конструкции позволяют устанавливать эти устройства непрофессионалам при соблюдении правил безопасности и монтажа.
• Напольные конвекторы освобождают пространство в помещении и позволяют устанавливать их рядом с панорамным остеклением или выходами на террасу.
• Стильный и современный дизайн. Выбрав подходящую декоративную решетку, напольные конвекторы можно удачно вписать в стиль интерьера.
• Большая поверхность теплообменника также обеспечивает более эффективный нагрев.
• Эти приборы имеют соответственно высокий КПД по сравнению с напольными и настенными конвекторами, так как нагревают воздух от пола. Это требует значительно меньше тепловой энергии, что приводит к снижению расходов на отопление.

Наряду с преимуществами, эти устройства имеют и серьезные недостатки:

• Неудобство чистки самого напольного конвектора и засорение его пылью и грязью.
• Необходимость тщательно согласовать уровень чистового пола с уровнем декоративных конвекторных решеток во всем доме.
• Одним из самых серьезных недостатков напольных конвекторов является неудобство обслуживания в случае поломки. В случае утечки или аварийной поломки полость конвектора быстро заполнится горячим теплоносителем, что затруднит доступ к запорным кранам и может привести к травмам. В случае центрального отопления такая авария может привести к тому, что теплоноситель не сможет быть остановлен.
• Необходимость частой уборки помещения, поскольку воздушные потоки, проходящие над самим полом, часто поднимают пыль.
• Высокая стоимость таких радиаторов по сравнению со стандартными настенными и напольными радиаторами.
• Необходимость в толстом слое бетонной стяжки для установки конвектора. Из-за своей конструкции эти устройства требуют большого пространства от уровня земли. Это ограничение делает невозможным использование напольных конвекторов во многих домах и квартирах.

Как выбрать внутрипольный водяной конвектор

Оценив и проанализировав все преимущества и недостатки, необходимо выбрать производителя конвектора. Цены на напольные конвекторы высоки, но экономия на этих приборах может привести к серьезным последствиям.

На рынке представлено множество производителей, но самыми надежными, выпускающими высококачественную продукцию, являются "VARMANN" (Россия), "ПРИМОКЛИМА" (Россия), "КЗТО Радиатор" (Россия), "ЕВА" (Россия, Швеция), "МИНИБ" (Чешская Республика), "MOHLENHOFF" (Германия), "SIEMENS" (Германия).

Помимо цены и производителя, выбор следует делать в соответствии с требуемой мощностью устройства. В качестве упрощенного подхода в качестве нормы тепловой мощности в частном доме принимается 1000 ватт на 10 квадратных метров площади. В строительных магазинах и супермаркетах можно найти множество моделей, начиная от одного киловатта и небольших размеров, и заканчивая большими агрегатами мощностью в несколько киловатт.

Следует учитывать, что в силу конструктивных особенностей "добавить мощности" путем добавления элементов (секций, как в радиаторе) не получится. Если остекление дома значительное или высота потолков более 3 метров, не стоит прибегать к упрощенной схеме, необходимо доверить это ответственное дело профессионалам.

Другие виды водяных конвекторов отопления

Напольные водяные конвекторы

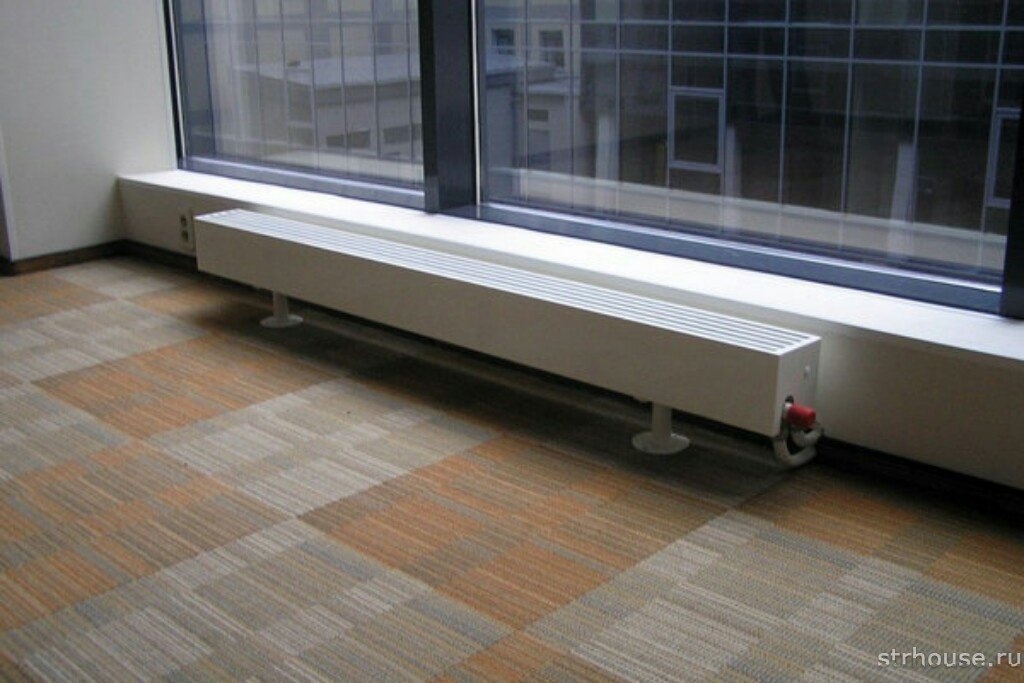

Напольные конвекторы крепятся к полу с помощью массивного кронштейна или декоративных ножек. Напольные конвекторы обычно устанавливаются в застекленных помещениях или помещениях с остеклением от пола до потолка.

Авторитетные производители гарантируют, что их продукция эстетически привлекательна, а используемые материалы соответствуют всем гигиеническим стандартам. Напольные устройства обычно покрываются порошковой краской для создания прочного и стойкого лакокрасочного покрытия. Напольные конвекторы, как правило, имеют низкую мощность и компактные размеры.

Настенные водяные конвекторы

Настенные водяные конвекторы крепятся к стене с помощью специальных кронштейнов. Крепежные элементы обычно поставляются на завод вместе с устройством. Преимуществом настенного конвектора перед стандартным обогревателем является его малый вес по отношению к теплоносителю. Это позволяет устанавливать настенные конвекторы даже на относительно слабые гипсокартонные стены.

Сами настенные конвекторы довольно компактны. Если необходимо повысить эффективность обогрева помещений с их помощью, проблему можно решить двумя способами: увеличением количества агрегатов или их мощности. Необходимая эффективность достигается за счет увеличения линейных размеров конвективных элементов.

Поскольку настенные конвекторы становятся деталью интерьера, производители предлагают широкий спектр отделок, от блестящего металла для хай-тека до имитации дерева для стиля кантри.

Ознакомьтесь с интересным обзором напольных конвекторов на видео:
