Как правильно сделать дымоход в частном доме – фото и алгоритм монтажа





Порядок установки металлической дымовой трубы

Каждый, кто хоть раз собирал конструктор, может узнать, как сделать дымоход в частном доме из оцинкованной или нержавеющей стали. Компоненты современных металлических дымоходных систем просто вставляются один в другой. Стыки заделываются термостойкой шпаклевкой или герметиком и закрепляются хомутами.

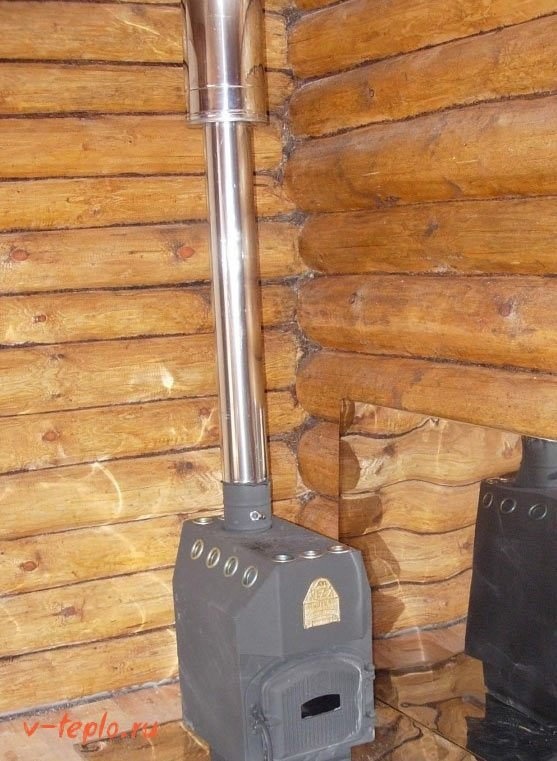

Монтаж начинается снизу, т.е. от теплогенератора. Соединение выполняется "вдоль конденсата" против движения дымовых газов. Это предотвратит стекание конденсата наружу и возможное обледенение дымохода.

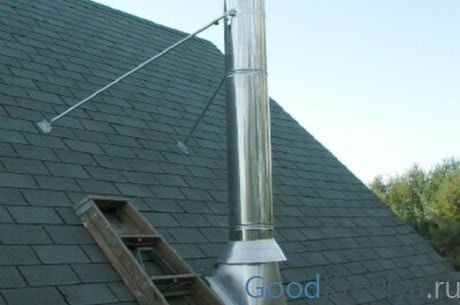

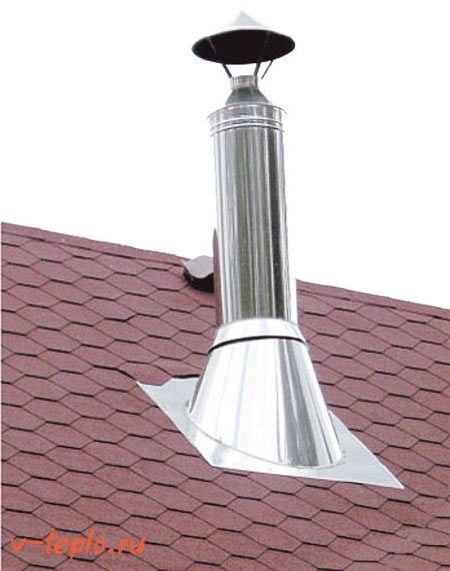

Выполнение прохода трубы через кровлю

Если дымоход проходит через крышу, то для защиты от осадков используется металлический фартук с необходимым углом наклона (0-15°, 15-30°, 30-45°). Если дымоход возвышается над крышей более чем на 1,5 метра, он должен быть закреплен лентами.

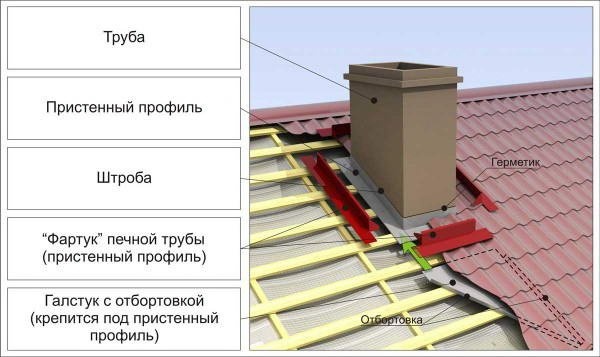

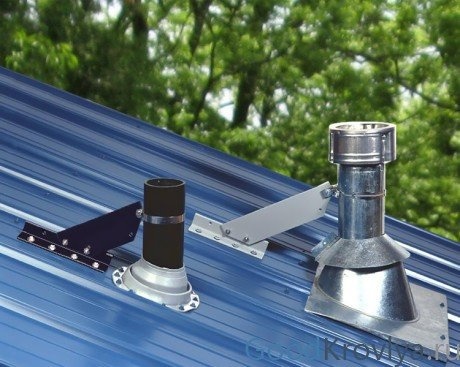

Соединение дымохода и проход через крышу с установкой оклада

Для уплотнения соединения между дымоходом и крышей можно использовать универсальные резиновые прокладки. В зависимости от угла наклона крыши используются прямые или наклонные типы. Единственное, что необходимо учитывать, это диапазон их рабочих температур.

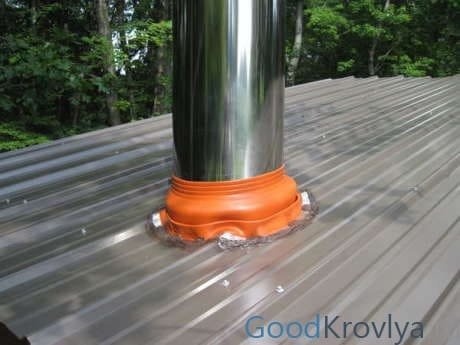

Переход дымохода через крышу с прокладкой "Master Flash".

Процедура работы с универсальной резиновой прокладкой очень проста. Отрежьте верхнюю часть в соответствии с требуемым диаметром, наденьте ее на дымоход, хорошо смажьте снизу термостойким силиконом и закрепите на крыше с помощью отвертки.

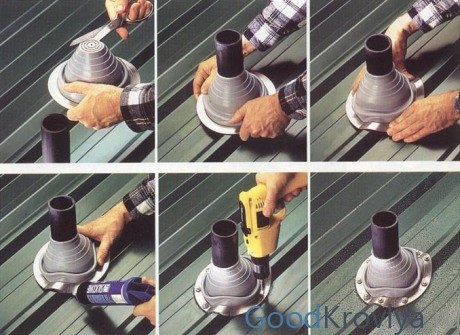

Установка универсальной резиновой прокладки

На крутых крышах существует опасность повреждения дымоходов снежными лавинами. Для защиты дымохода при сползании снега с крыши можно установить специальные металлические колпаки, как на фотографии дымохода на крыше отдельно стоящего дома.





Металлические колпаки дымоходов для предотвращения сползания снега с крыши

Проход трубы через стену

Чтобы избежать трудностей, связанных с проделыванием отверстия в крыше и последующей его герметизацией, дымоход обычно выводится через стену, как правило, заднюю.

В этом варианте имеется только один стык - с наружной стеной, которая легко утепляется монтажной пеной, в отличие от заведомо сложного и ненадежного стыка горячего дымохода с холодной крышей. В этом случае дымоход легко крепится к внешней стороне стены, не нарушает интерьер и гарантированно не протекает.

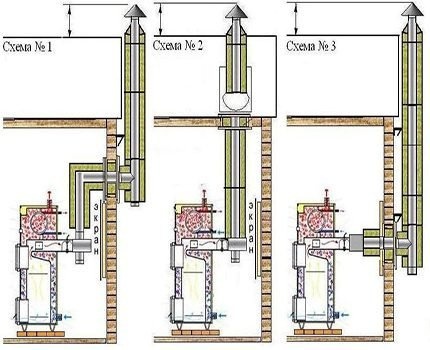

Выход дымохода через стену дома

Виды дымоходов

Дымовые трубы, отводящие вредные газы, наполненные продуктами горения, необходимы не только для стандартных кухонных плит, но и для каминов и газовых котлов. Существует несколько типов дымовых труб. К ним относятся:

Прямой дымоход. Этот тип дымохода считается популярным и чаще всего используется в жилых районах. Единственным недостатком этого типа дымохода является быстрая потеря тепла. Помимо токсичных веществ, отсюда уходит большая часть тепловой энергии.

























Прямоточные дымоходы с перемычками. Они удерживают большую часть тепла при сгорании материалов. Такая конструкция довольно часто используется в саунах. Этот тип дымохода для плиты длительного горения требует постоянной очистки. Зола быстро оседает на поверхности перемычек, препятствуя быстрому удалению токсичных веществ.





Прямой дымоход с лабиринтом. Этот тип характеризуется высокой теплоотдачей. Угарные газы проникают через многочисленные перемычки. Они быстро нагревают стенки дымохода, способствуя максимальному обогреву помещения.





С капюшоном. Используется для русских плит. Горячий дым быстро поднимается к вершине, где постепенно начинает остывать. Затем он спускается через сводчатую стену дымохода. Единственным недостатком такой конструкции является неравномерный нагрев.





Модульный. Они изготовлены из металлического сплава. Они предназначены для газовых систем отопления. Металлические дымоходы для кухонных плит справляются с кислотными продуктами сгорания метана. Кирпичная кладка в этом случае будет быстро разрушена.

Особенности дымоходов из разных материалов

Дымоход в частном доме может быть изготовлен из следующих материалов:

• кирпич;
• сталь.
• керамика;

Невозможно отстаивать одну из них и определить явного фаворита. Правильный выбор подходящего материала для строительства дымохода может быть сделан только при учете сложного комплекса влияющих факторов. Прежде всего, необходимо проанализировать конкретные условия эксплуатации, свойства каждого материала и цену на момент сравнения.

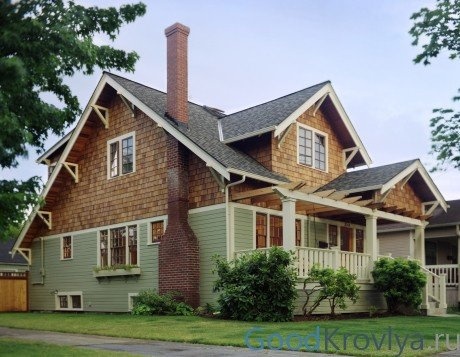

Каменная кладка дымохода

Сфера применения кирпичного дымохода

Каменная дымовая труба обычно дешевле других дымоходных систем. Он выдерживает высокие температуры и даже возгорание сажи. Его главный недостаток заключается в том, что он громоздкий и его трудно построить. Он строится на фундаменте или железобетонной плите. В случае с плитами, каминами и дровяными котлами это очень надежное и долговечное решение, поскольку высокая температура дымовых газов препятствует образованию конденсата. В других случаях она быстро разрушается.





Каменная кладка дымохода от камина

Чтобы построить кладку дымохода дома своими руками, необходимы специальные навыки печника и каменщика. На валах не должно быть трещин или неровностей. Это крупное строительство, требующее квалифицированной рабочей силы.

Ремонт кирпичного дымохода можно выполнить самостоятельно. Просто вставьте специальную гибкую дымоходную ленту соответствующей длины из верхней части дымохода.

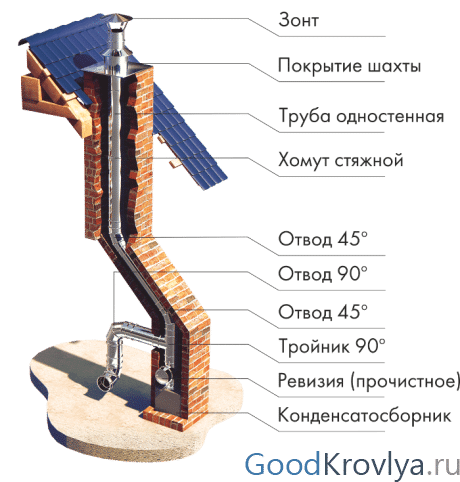

Дымовая труба из нержавеющей стали в кирпичном дымоходе

Преимущества использования керамических дымоходов

Керамический дымоход также относительно недорог. Он характеризуется высокой прочностью и теплоаккумулирующей способностью. Высокие огнеупорные свойства позволяют использовать его в высокотемпературных твердотопливных системах теплоснабжения. Керамическая труба может выдерживать температуру до 1200°C в случае воспламенения сажи. Срок его службы, при надлежащем уходе, равен сроку службы здания.

Керамические элементы разных размеров соединяются с помощью специальных пазов и склеиваются между собой огнестойким клеем-герметиком. Керамические дымоходы могут быть установлены в открытых дымоходах и шахтах из кирпича или специальных блоков, и могут быть установлены внутри или снаружи дома.

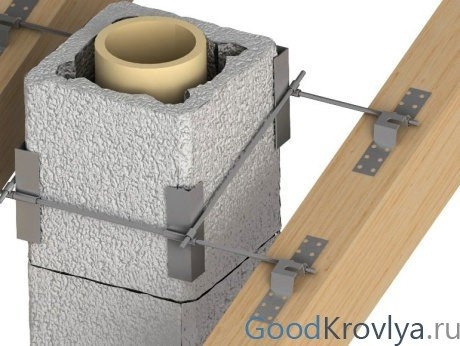

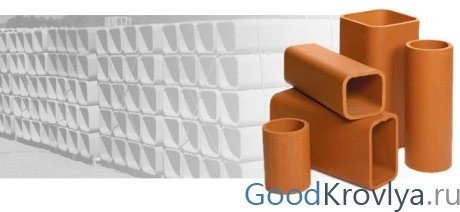

Керамические трубы для дымоходов

При новом строительстве очень выгодно и удобно использовать системные дымоходы из керамических труб, проложенных в специальных дымоходных шахтах. Они являются хорошим решением для всех типов приборов для сжигания топлива.

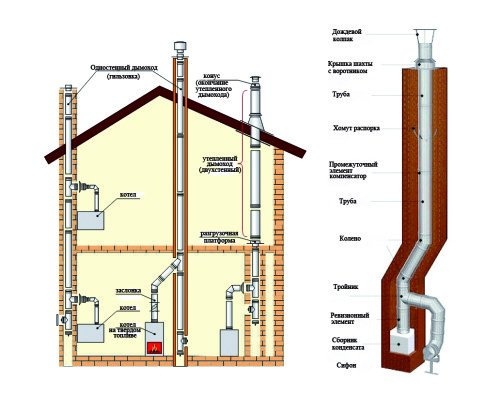

Характеристика и разновидности стальных дымоходов

Стальной дымоход легко устанавливается по принципу строительного набора. Широкий ассортимент дымоходных фитингов и соединителей позволяет создавать практически любые конфигурации и узлы дымоходной трубы в частном доме, как на этапе строительства, так и в процессе эксплуатации здания.

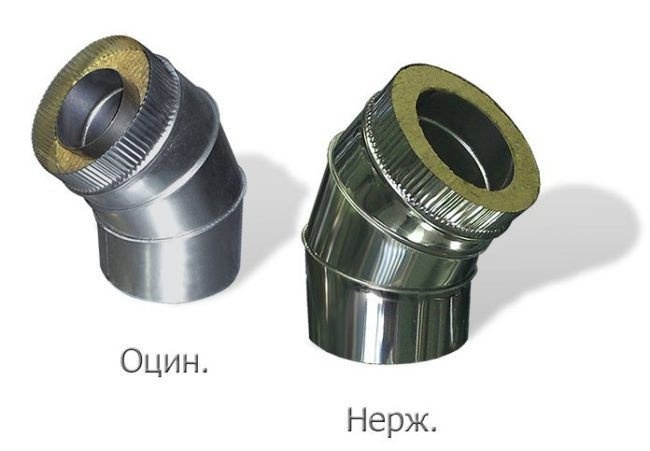

Трубы дымоходов изготавливаются из оцинкованной или нержавеющей стали, а не из обычной стали, чтобы соответствовать требованиям коррозии и кислотостойкости. Нержавеющая сталь заметно дороже, но имеет более длительный срок службы.

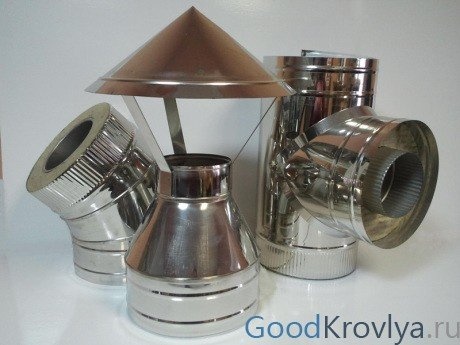

Стальные детали дымохода

Ассортимент стальных изделий ограничен системами с относительно низкой температурой дымовых газов, так как по СНиП 41-01-2003 их максимальная температура - 500 °С. Поэтому использование в твердотопливных котлах нежелательно.

Стальные дымоходные системы очень удобны для установки в уже заселенных домах, так как устанавливаются быстро, не требуют фундамента, штукатурки и облицовки. В то же время они намного дороже кирпичных и керамических.

Двустенные трубы дымоходов типа "дымоход в трубе" также изготавливаются из стали. Они называются коаксиальными. Они используются в конденсационных и турбинных газовых котлах с закрытой камерой сгорания. Воздух, необходимый для горения, забирается не из помещения, а снаружи.

Коаксиальные дымоходы используют внутренний дымоход для отвода продуктов сгорания и внешний дымоход для подачи воздуха для горения. Они устанавливаются так же, как и одностенные стальные дымоходы. Коаксиальные дымоходы являются самыми дешевыми в установке.

Монтажный комплект для концентрического дымохода

Монтаж наружного дымохода для котла





Теперь мы узнали о требованиях к материалам для установки внешнего дымохода. Наиболее оптимальной системой является труба из нержавеющей стали соответствующей марки стали и толщины стенки (в зависимости от вида топлива, на котором работает котел). Если котел многотопливный, толщина стенки и марка стали определяются исходя из топлива с самой высокой температурой сгорания.

Важным условием для установки внешнего дымохода является отсутствие горизонтальных проходов. Как правило, здесь скапливается наибольшее количество сажи и конденсата, что препятствует нормальной тяге.

Расстояние от дымохода до конька также очень важно и влияет на высоту дымохода. Чем ближе дымоход к вершине хребта, тем больше будет его высота.





Основные требования к установке внешнего дымохода

1. Монтажные работы следует выполнять "снизу вверх", вставляя каждую последующую секцию в предыдущую. Глубина соединения должна быть не менее половины наружного диаметра трубы.
2. При монтаже внешнего дымохода своими руками каждое соединение обрабатывается специальным герметиком и зажимается хомутом.
3. Стены, вдоль которых установлен дымоход, должны быть выполнены из негорючих материалов. Если это не так, дымоход должен иметь технологический зазор или уплотнение из негорючего материала.
4. На расстоянии 1-1,5 м часть дымохода должна быть прикреплена к стене дома с помощью специального кронштейна. Переходы или другие конструктивные элементы должны крепиться отдельно.
5. Необходимо избегать контакта между внешними секциями дымохода и электрическими или газовыми трубами.
6. Если внешний дымоход установлен вдоль наружной стены, необходимо предусмотреть смотровое окно или съемную часть для обслуживания системы.

Пошаговая процедура установки дымохода:

1. Сделайте отверстие в стене. Отверстие должно находиться на расстоянии не менее 50 см от котла.
2. Дымовая труба должна быть установлена на стене на расстоянии не менее 50 см от котла. Присоединения к дымоходу должны быть установлены с интервалом не более 90 см.
3. Подсоедините нижнюю часть дымохода к котлу.
4. Подсоедините верхнюю часть дымохода к внешней установке.
5. Установите конденсатор.
6. Почините дымоход.

Монтаж дымохода их сэндвич-панелей

Чтобы понять, как правильно сделать дымоход такого типа, не нужны особые навыки. Достаточно понять, из чего состоит такой дымоход, а затем правильно собрать все части. Интересно, что некоторые торговые точки предлагают почти готовые конструкции дымоходов из сэндвич-панелей, которые вы можете купить и установить самостоятельно без особых проблем. Также можно собрать все компоненты по отдельности, что может посоветовать опытный продавец. Технология монтажа такого дымохода включает следующие компоненты:

• К потолку прикреплена стальная платформа, через середину которой проходит дымоход;
• После завершения установки не забудьте о защитных элементах: флюгере, дефлекторе, термомосте или искрогасителе.
• Не забудьте использовать негорючую изоляцию (минеральную вату) в крыше и чердачных перекрытиях для предотвращения пожаров;
• в случае внутреннего дымохода выход на крышу должен быть оснащен наклонной кровельной пластиной с различным углом наклона, который можно выбрать в зависимости от индивидуальности крыши;
• В трубе наружного слоя используются тройники с отводом конденсата;
• элементы, идущие вверх, вставляются в нижние;
• Все элементы собираются снизу вверх;





При строительстве дымохода из сэндвич-панелей важно помнить, что высота и размер секции имеют большое значение. Тяга будет лучше, если труба будет выше, но она не должна быть слишком высокой, так как возникнет большое аэродинамическое сопротивление.

Сечение плитного дымохода определяется правилом - отношение внутреннего диаметра к максимальным размерам каминного отверстия должно быть 10:1.

Особенности применения сэндвич-труб для бани

Поскольку бани обычно строятся из дерева (или, если они также сделаны из пеноблоков, облицованы горючим материалом), вопросы теплоизоляции приобретают особое значение. В сауне нельзя использовать однослойные дымоходы - разрешены только кладочные и слоистые дымоходы. Все расстояния от дымохода до горючих материалов должны быть тщательно проверены и выдержаны в соответствии со СНиП. Все горючие поверхности должны быть изолированы вермикулитом или асбестом. Дефлектор нельзя устанавливать на дымоход сауны из-за его высокой плавучести. Расстояние между дымоходом и стеной должно быть не менее 25 сантиметров!

Примечание: Ни в коем случае нельзя подключать вентиляционную систему к дымоходу сауны.

Предварительные расчеты

Помимо сечения, необходимо также определить длину дымохода и его правильное положение.

Расчет длины

Здесь есть некоторые требования, давайте познакомимся с ними.

1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
2. Если покрытие крыши в вашем случае представляет собой горючий материал, дымоход должен быть на 1-1,5 метра выше конька.
3. Если покрытие крыши не является горючим, минимальная высота составляет 0,5 метра.





Обратите внимание! В случае пристройки к дому, высота которого превышает высоту пристройки, дымоход должен быть построен выше. Местонахождение

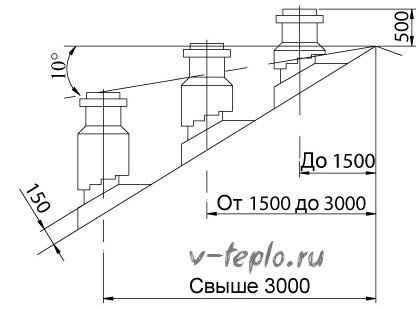

Месторасположение

1. Если крыша плоская, дымоход должен находиться над ней на высоте не менее 0,5 метра.
2. Если дымоход находится на расстоянии менее 1,5 метра от конька, он должен быть расположен не менее чем на 0,5 метра выше конька.
3. Если это расстояние колеблется между 1,5 и 3 метрами, дымоход должен быть на одной высоте с коньком.
4. Наконец, если дымоход находится дальше 3 метров, эта высота должна быть равна линии, воображаемо проведенной от конька под углом 10 градусов к горизонту.





Если все эти требования будут учтены, монтаж дымохода будет правильным.





Требования к дымоходу для газового котла

Как установить дымоход для газового котла, их конструктивные особенности и как выбрать правильное место. Найдите ответы на эти вопросы

Что еще вы должны знать?

1. Монтаж дымохода следует начинать от радиатора и постепенно подниматься вверх.
2. Различные коммуникации (такие как электрические провода, газовые трубы и т.д.) не должны касаться дымохода.
3. В конструкции не должно быть выступов.
4. Конструкция должна быть защищена от воздействия атмосферных осадков. Это потребует использования дефлектора или другого устройства. Важно, чтобы такая защита не препятствовала свободному выходу дымовых газов.
5. Температура дымовых газов, проходящих через воздуховод, не должна превышать 50 градусов.
6. При установке сэндвич-дымохода необходимо учитывать все нюансы. Например, если крыша сделана из легковоспламеняющегося материала, а в качестве топлива используется торф или древесина, необходимо установить искроуловитель, который обычно изготавливается из металлической сетки размером 0,5 х 0,5 сантиметра.
7. Участки трубы под уклоном не должны иметь шероховатостей. Кроме того, площадь их поперечного сечения должна быть не меньше площади вертикального сечения.

Варианты подключения

Существует несколько способов соединения таких дымоходов:

1. фланцевый;
2. через конденсацию;
3. штык;
4. сквозь дым;
5. и, наконец, холодом.

Обратите внимание! Конструкция устанавливается в линию с дымом, чтобы полностью предотвратить попадание угарного газа в помещение. Но при конденсации, таким образом, конденсированная влага свободно стекает по стенам из-за разницы температур.

Если монтаж сэндвич дымохода своими руками был выполнен первым способом, то дымовые газы не встретят никаких препятствий, а благодаря тяге будут быстро вымываться на улицу. Однако если стыки в этом случае плохо заделаны, конденсат может просочиться внутрь конструкции, что очень вредно для базальтовой изоляции. Однако во втором случае внутренняя труба устанавливается в раструб, чтобы влага никак не могла проникнуть в конструкцию. Однако, если есть даже небольшая щель, дым сможет проникнуть в помещение. Так какой же вариант выбрать? Конденсат повреждает изоляцию, а дымовые газы вредят здоровью людей. Решение очевидно: какой бы метод вы ни выбрали, все стыки и щели должны быть тщательно загерметизированы.

Пожалуйста, обратите внимание! Внутренние трубы конструкции рекомендуется прокладывать выше конденсата, чтобы он не попадал в стыки и не капал вниз.

Обратите внимание, что даже при наличии двух слоев такие дымоходы требуют хорошей изоляции тех участков, которые наиболее пожаробезопасны - речь идет о крыше, балках и перекрытии. Кроме того, нельзя использовать сэндвич для прямого подключения к радиатору.





Итак, вы уже знакомы с этой технологией. Осталось только приобрести все необходимые материалы (сертифицированные, высококачественные) и приступить к работе!

Последовательность монтажа

Сборка внутреннего дымохода начинается с составления схемы и расчета необходимого количества секций трубы. Для того чтобы правильно установить дымоход, сборка производится в следующем порядке:

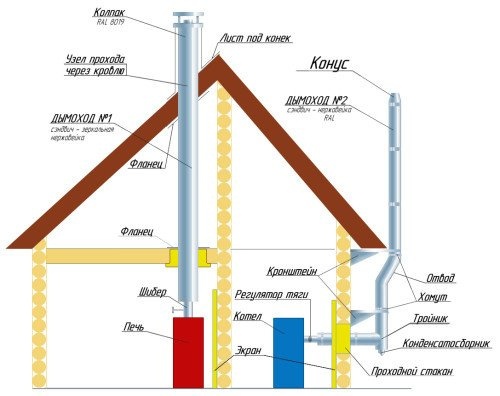

Схема дымовой трубы через профилированную крышу

• Каждый последующий сегмент одноконтурного дымохода накладывается на нижний так, чтобы не препятствовать потоку дыма. Соединение сэндвич-труб происходит иначе - внутренние элементы контура вставляются в базовый модуль, внешние - наоборот.
• Дымоход возводится на расчетную высоту, сверху устанавливается защитный зонт, чтобы предотвратить попадание в дымоход мусора, веток и птиц.
• Рекомендуется соблюдать перекрытие между трубами, равное одной четверти радиуса. Чтобы облегчить нанесение герметика и герметизацию стыков, их не следует размещать в местах прохождения промежуточных этажей и крыши.

• После вывода трубы на крышу она закрепляется гибким воронкообразным герметиком, который надежно защищает от проникновения воды.

  Установка силиконовой прокладки для герметизации соединения между профилированным листом и дымоходом.

• Для вывода дымохода через потолок и крышу подготовьте водопропускную коробку или патрубок, в который вставляется огнеупорный изоляционный материал.
• Если необходимо повернуть трубу, модули соединяются с помощью поворотного колена на 45 или 90 градусов.
• Поверхности стен и пола за радиатором и дымоходом защищены от тепла огнеупорным материалом, например, асбестовыми плитами.
• Первый отрезок трубы подсоединяется к патрубку нагревателя или плиты. Если в месте соединения имеются зазоры, используется шов или герметик. Для герметизации стыка используется огнеупорный герметик и металлический зажим.
• Выход трубы завершен декоративным фартуком, соответствующим цвету кровли.

После установки запустите систему отопления, проверьте тягу и герметичность соединений - даже небольшой дым указывает на серьезную проблему, которую нельзя откладывать на потом.

Монтаж дымохода дома - ответственное мероприятие, от качества которого зависит комфорт и безопасность работы системы отопления, поэтому соблюдайте рекомендации производителей, технологию монтажных работ.

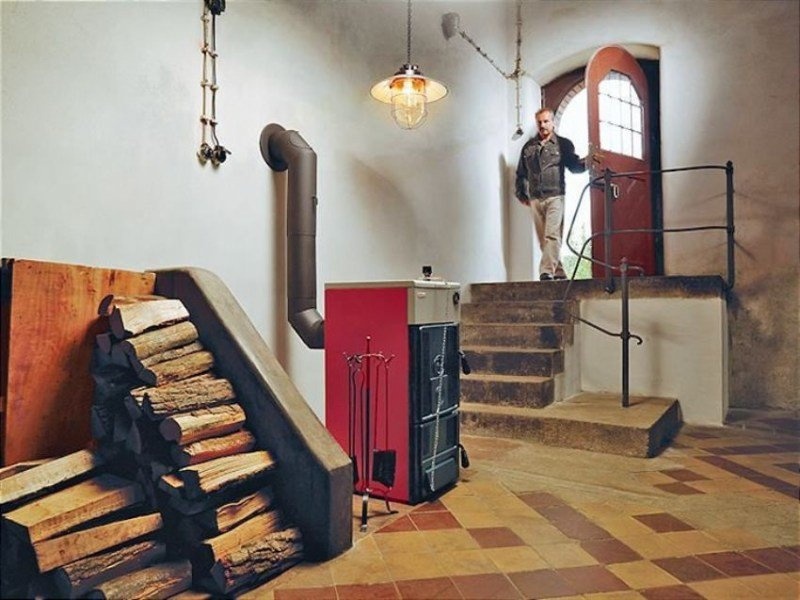

Для твердотопливного котла дымоход из кирпича

Каменная дымовая труба обычно дешевле современной дымоходной системы. Традиционный кирпичный дымоход легко выдерживает высокие температуры дымовых газов. Дымоход устойчив даже к воспламенению сажи, скопившейся в дымоходе.

Кирпичный дымоход для котла в частном доме - довольно тяжелая конструкция. Дымоход устанавливается на фундамент или массивную железобетонную плиту. Строительство такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше доверить квалифицированному каменщику.

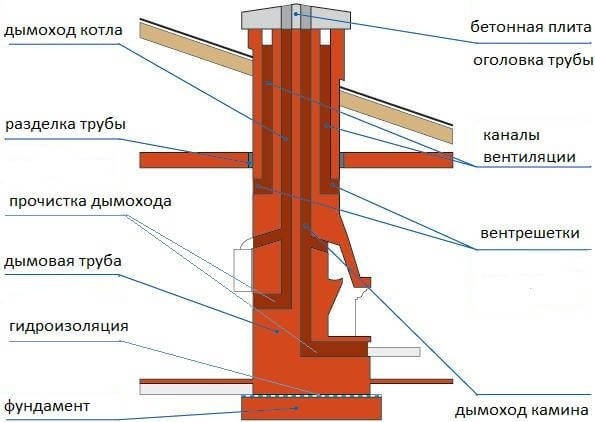

Каменные дымоходы часто оснащены дымовыми и вентиляционными каналами.

Кладка дымохода должна выполняться из высококачественного глиняного кирпича класса не ниже M125 с использованием обычного строительного раствора. Верхняя часть дымохода над крышей может быть выполнена из облицовочного или клинкерного кирпича. Толщина стенки дымохода должна быть не менее 120 мм (полкирпича).

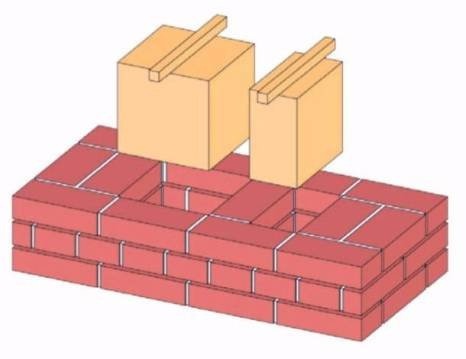

Дымоход из кирпича. Рядом с дымоходом вентиляционные каналы обычно располагаются в одном вертикальном блоке. Шаблоны облегчают укладку гладкостенных, ровных каналов.

Размер дымохода и вентиляционных каналов выбирается кратным размеру кирпича, с учетом толщины вертикальных швов. Например, поперечное сечение воздуховода может быть 140x140 мм (1/2x1/2 кирпича) или 140x200 мм (1/2x3/4 кирпича), или 140x270 мм (1/2 x 1 кирпич). На практике часто делают дымоход размером 20 х 20 см (3/4 х 3/4 кирпича). В таком воздуховоде можно легко подобрать и при необходимости вставить круглую стальную или керамическую вставку соответствующего диаметра.

Дымовые газы в дымовой трубе не должны слишком сильно охлаждаться. По этой причине дымовая труба должна быть встроена в кладку внутренней стены или закреплена на стене. Участки дымохода, проходящие через неотапливаемое помещение (чердак) или снаружи дома, изолируются минеральной ватой.

Каменный дымоход служит надежно и долго только при высокой температуре дымовых газов, что предотвращает образование конденсата в дымоходе. Это условие обычно выполняется при использовании обычного дымохода.

Каменный дымоход довольно быстро разрушается в современных газовых или жидкотопливных котлах, а также в твердотопливных котлах с пиролизом, пеллетных котлах и других, работающих длительное время в режиме медленного горения с низкой интенсивностью.

Современные котлы сконструированы таким образом, что дымовые газы имеют довольно низкую температуру. В результате водяной пар из дымовых газов конденсируется в дымоходе. Стенки дымохода постоянно увлажняются. Кроме того, вода соединяется с другими продуктами сгорания и образует агрессивные химические соединения на внутренних поверхностях дымохода.

В частности, отходящие газы от котлов содержат серу, которая вступает в реакцию с водой, образуя в дымоходе серную кислоту, вызывающую коррозию стенок дымохода. Внешние признаки повреждения включают темные, влажные пятна на внешней поверхности кирпичного дымохода.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Неровные стенки дымохода способствуют накоплению частиц сажи. Шероховатые стенки и прямоугольная форма дымохода затрудняют очистку дымохода от отложений.

Для подключения газовых котлов и других низкотемпературных котлов к кирпичному дымоходу необходимо установить в кирпичном дымоходе стальную или керамическую футеровку.

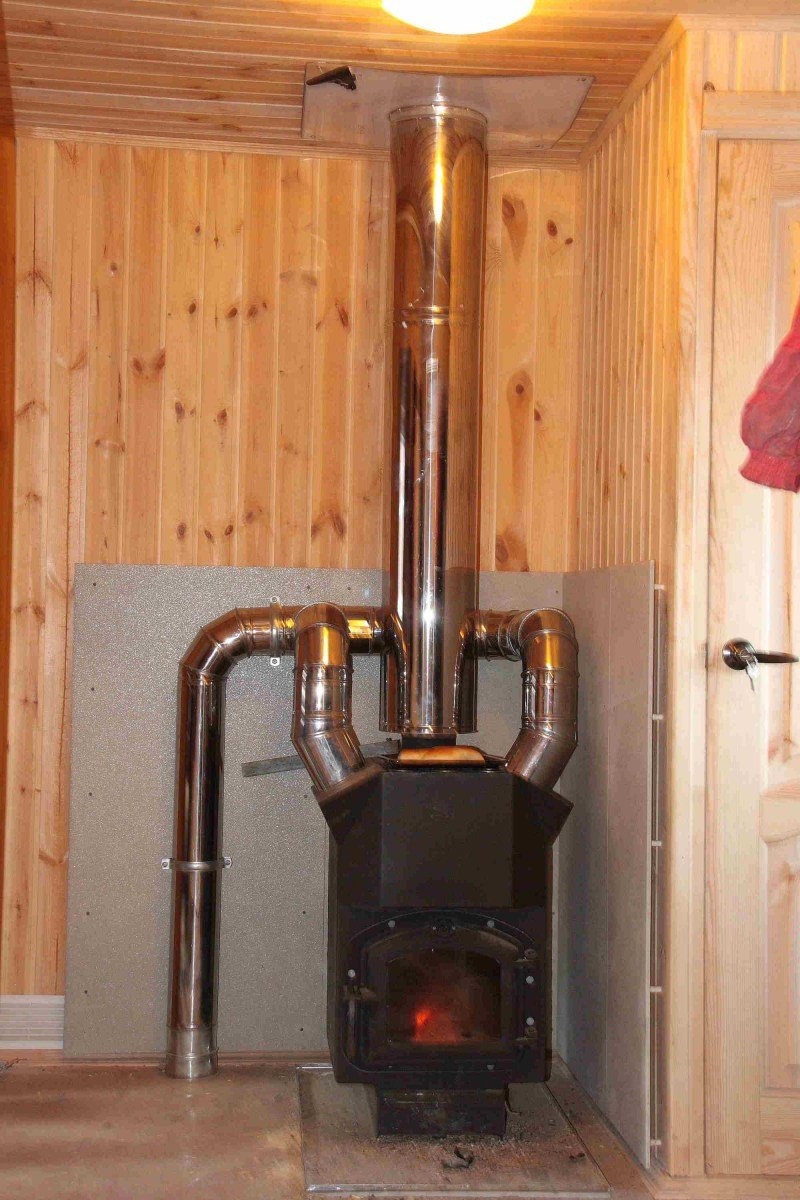

Как устанавливать дымоходы из нержавейки или чугуна

Самый дешевый и простой способ установки дымохода - это установка металлической трубы. Вся установка делится на несколько последовательных этапов:

1. Сначала подготовьте трубу к дымоходу.
2. Затем следует установить дымоход.
3. На последнем этапе устанавливается изоляция вокруг дымохода.

Воздуховод под металлическим дымоходом должен быть примерно в полтора раза больше его диаметра. В этом случае у вас останется место для изоляции.





установка дымохода из нержавеющей стали

Металлический дымоход состоит из следующих компонентов: металлической трубы, адаптеров для монтажа колпаков дымохода, колпака дымохода и конденсатора. В некоторых конструкциях дымоход оснащен колпаком - узлом, увеличивающим тягу в системе.

Этапы установки дымоходов

Начальным этапом сборки дымохода является регулировка длины труб. Затем полученная структура помещается в заранее подготовленный канал. Далее к системе подключаются конденсатор и нагреватель (плита или бойлер). На заключительном этапе устанавливается крышка.

Для жесткой фиксации трубы ее следует крепить к стене не реже чем через каждые полтора метра.

При установке стальных и чугунных труб необходимо позаботиться о том, чтобы дымоход был надлежащим образом изолирован. Это единственный способ избежать возгорания потолка и прилегающих конструкций, вызванного внезапной утечкой дымохода. Лучший способ утеплить металлический дымоход - использовать классическую огнеупорную глину. В крайнем случае, можно использовать специальную огнестойкую пену.

Глину можно также использовать для декорирования стыков между металлическим дымоходом и потолком и крышей.

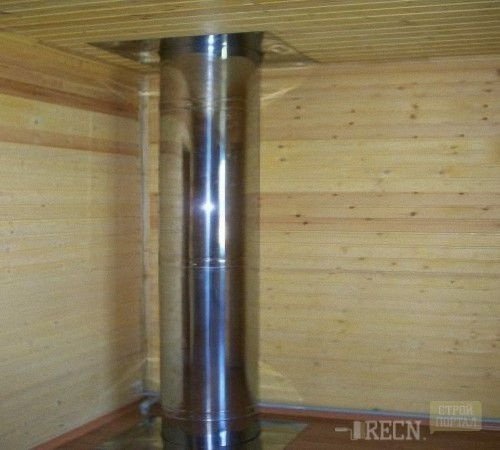

Металлические соединения дымохода с потолком

Если вы используете металлический дымоход, он должен быть прикреплен к потолку и стенам с помощью соединителей через каждые полметра. Это связано с большим весом таких дымовых труб. Кроме того, отверстия шире примерно на два диаметра трубы.

Чугунная труба прослужит дольше в качестве дымохода, но ее установка сопряжена с определенными трудностями. Такой дымоход можно разрезать только с помощью шлифовальной машины.

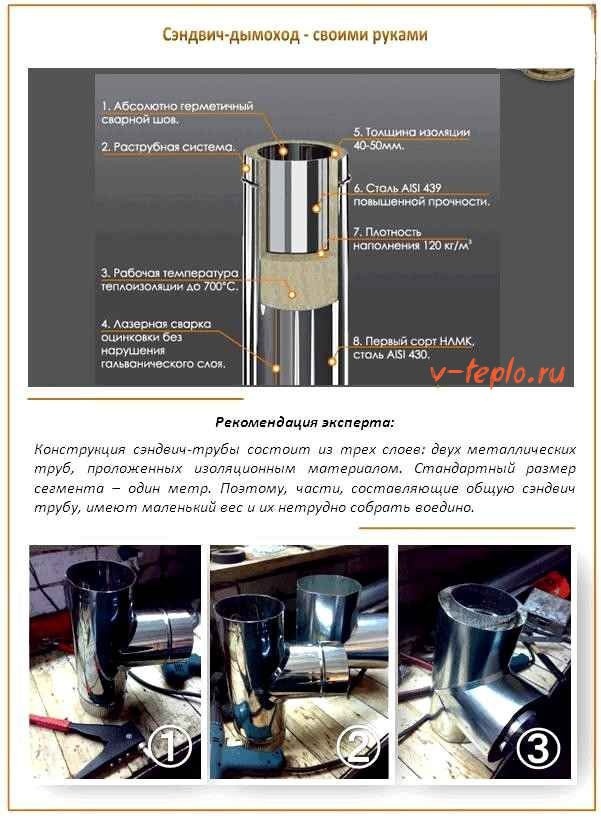

Правильная установка сэндвич дымохода своими руками

Сэндвич-дымоходы, изготовленные из различных материалов, заменяют обычные металлические трубы. Многослойная конструкция позволяет хорошо изолировать потолок от нагрева продуктами сгорания плиты. При установке такого дымохода нет необходимости в дополнительной изоляции, поэтому монтажные отверстия можно сделать практически равными диаметру трубы.

При монтаже металлических труб они вставляются одна в другую, как кукла Матрица, и для соединения изгибов труб не требуется дополнительного крепежа. В многослойных дымоходах отводы труб должны быть соединены между собой с помощью специального строительного клея. Помимо фиксации колен, строительный клей предотвращает проникновение дыма в помещение.

Слоистые трубы очень чувствительны к образованию конденсата от атмосферной влаги, поэтому их не следует использовать для наружных дымоходов. С другой стороны, внутри здания такой дымоход может прослужить до 70 лет.

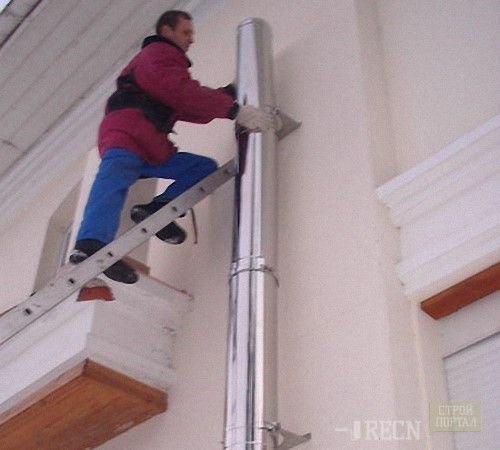

Монтаж наружного дымохода

Лучшим материалом для дымохода является труба из нержавеющей стали. Он мало весит и легко обрабатывается самыми простыми инструментами.

установка внешнего дымохода

Для установки внешнего дымохода из нержавеющей стали необходимо выполнить следующие работы:

• Подсоедините вход дымохода к отопительному прибору.
• Установите крышку дымохода и колпак дымохода.
• Расположите крепления на расстоянии одного метра друг от друга на внешней стене.
• Прикрепите дымоход к стене.
• Выведите изогнутое колено дымохода из помещения.
• Установите конденсатор.
• Проделайте отверстие в трубе, прилегающей к котлу. Расположите его на расстоянии не менее полуметра от верхней части котла.

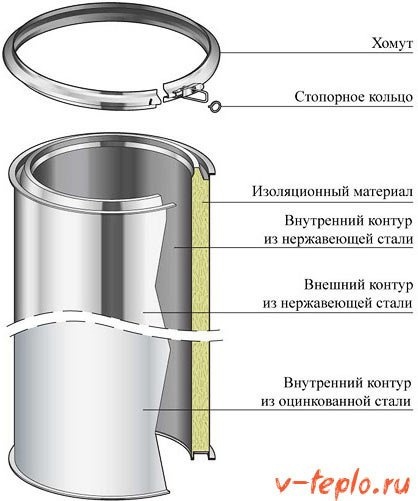

Конструктивные особенности сэндвич дымохода

Благодаря британцам все структуры, состоящие более чем из трех слоев, называются "сэндвичами". И, конечно, дымоход с аналогичным названием, где между двумя контурами находится теплоизоляционный слой (в основном из базальтовых материалов).





Это обеспечивает отвод дымовых газов из камеры сгорания наиболее эффективным способом:

1. Внутренние поверхности обладают высокой устойчивостью к конденсирующейся влаге и высоким температурам;
2. теплоизоляционный слой предотвращает перегрев внешнего контура;
3. получается отличная тяга;
4. конструктивные особенности не позволяют влаге проникать в теплоизолятор.

Внутренняя часть дымохода изготовлена из нержавеющей стали, которая известна своей устойчивостью к ржавчине. Что касается внешних частей, то они часто изготавливаются из оцинкованной стали, которая менее долговечна, но стоит дешевле. Поэтому вам придется выбирать между качеством (читай: нержавеющая сталь) и экономичностью (оцинкованная). И поскольку внутренние трубы должны, прежде всего, хорошо выдерживать критические температуры, внешние трубы также должны быть прочными, чтобы форма всей конструкции не изменилась.





Помимо самого дымохода, во время установки вам понадобятся:

1. Специальный "переходник" для прохода через крышу;
2. Кронштейны для крепления труб;
3. Разгрузочная платформа для равномерного распределения веса и уменьшения давления на основание;
4. Смотровое окно для очистки;
5. Кронштейны для крепления элементов конструкции;
6. Адаптеры;
7. Колено 90 или 45 градусов (для изменения направления дымохода);
8. адаптеры.

Обратите внимание! Верхнюю часть дымохода можно украсить конусом или другими элементами - грибом, искрогасителем, венчиком, лопаточкой и т.д. Сэндвич-дымоход обеспечивает отличную теплоизоляцию, поэтому его можно устанавливать даже снаружи дома.

Однако он будет работать гораздо лучше, если вы установите его внутри дома, как можно ближе к источнику тепла (это минимизирует потери тепла).

Сэндвич-дымоход обеспечивает отличную теплоизоляцию, поэтому его можно устанавливать даже снаружи дома. Однако он будет работать гораздо лучше, если вы установите его внутри дома, как можно ближе к источнику тепла (это минимизирует потери тепла).





Подробнее о Как построить дымоход для твердотопливного котла?

Мы уже обсуждали принципы установки такого дымохода, читать далее

Разновидности дымоходных труб

Дымоход служит для отвода дыма и продуктов сгорания в атмосферу, он начинается от входной трубы отопительного прибора в доме и заканчивается над коньком крыши защитным зонтом. В отечественном строительстве в основном используются следующие типы:

1. Сделан из кирпича. Кирпичный дымоход используется с тех времен, когда начали строить камины и плиты. Разница сегодня заключается в использовании специальных плит, огнеупорных кирпичей. Благодаря своим теплоаккумулирующим свойствам этот материал удерживает тепло внутри дымохода, предотвращая перегрев отделки дома, соприкасающейся с его стенами. Сложная конструкция кирпичного дымохода и значительный вес заставляют домовладельцев отказаться от этого варианта. Только опытные мастера-трубочисты могут правильно установить дымоход такого типа, что увеличивает стоимость из-за оплаты труда мастера.

2. Металл. Продажа металлических дымоходов облегчила создание дымоходной системы для частного дома. Дымовые трубы изготовлены из легированной стали толщиной 1 мм, они легче и дешевле своих аналогов из кирпичной кладки. Конструкция такого дымохода состоит из отдельных модулей. Прямые модули используются для вертикальных и горизонтальных секций, а ответвления и тройники - для поворотных секций. Установка дымохода из оцинкованной стали имеет один недостаток, а именно: материал, из которого он изготовлен, обладает лучшей теплопроводностью, чем дымоходы из кирпичной кладки, и поэтому требует дополнительной изоляции. Однако установить дымоход такого типа самостоятельно гораздо проще, достаточно следовать инструкциям, чтобы сделать это правильно.

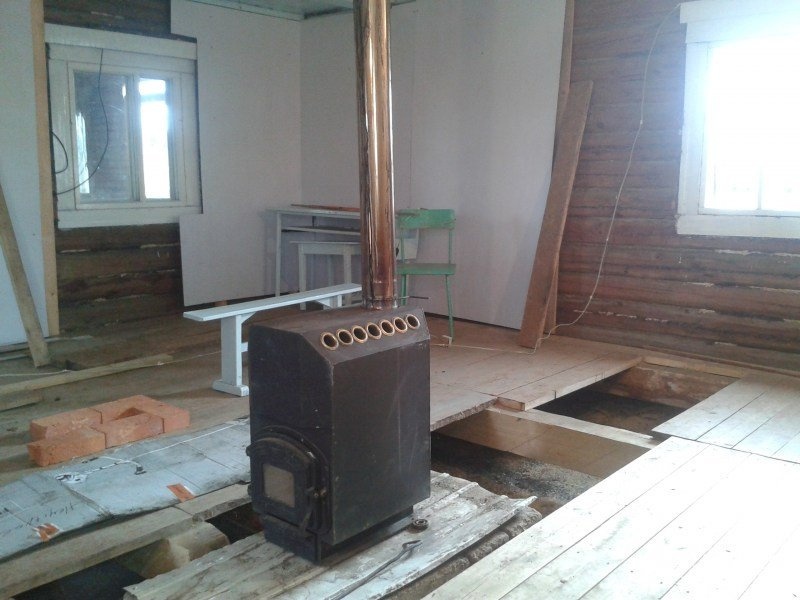

   Металлический дымоход внутреннего типа

3. Керамический дымоход. Керамический дымоход сочетает в себе преимущества каменной кладки и металлических дымоходов. Он имеет модульную конструкцию и характеризуется низкой теплопроводностью. Цена таких изделий выше, чем у металлических дымоходов, но стоимость значительно ниже, чем в случае с кирпичными дымоходами. Керамический дымоход трудно придать арочную форму и лучше подходит для вертикальной конфигурации системы.

Керамическая труба для дымохода

Материал дымохода можно выбрать правильно, руководствуясь тремя факторами: соответствие материалу радиатора, низкая теплопроводность и герметичность соединений.

Технические характеристики сэндвич трубы

1. Материал. Базальтовое волокно (минеральная вата) в основном используется в качестве изоляционного материала. Этот вид теплоизоляции устойчив к воздействию высоких температур и химических веществ. Минеральная вата обладает отличными тепло- и звукоизоляционными свойствами и устанавливается толщиной 30-60 мм. Благодаря своим противопожарным свойствам ламинированные трубы можно использовать в домах, построенных из любого материала. Для внутренней оболочки используются более дорогие сплавы с высокой степенью термостойкости.

Внутренний слой ламинированной трубы обычно изготавливается из оцинкованной стали, а внешняя труба может быть изготовлена из меди, латуни, нержавеющей стали и т.д. Область применения и цена зависят от легирующих материалов, различных сплавов и толщины теплоизоляционного слоя.





Сэндвич-трубы из оцинкованной и нержавеющей стали

1. Тип соединения. Элементы многослойных труб соединяются двумя способами: с помощью гофрированных кромок и муфт. Преимуществом гофрированного соединения является простота монтажа, но для герметичности требуется большое количество герметика, а это увеличивает цен
