Инструкция по изготовлению простой буржуйки своими руками

Иногда возникают ситуации, когда необходимо максимально быстро и эффективно обогреть небольшое помещение (гараж, мастерскую или склад), не понеся при этом значительных материальных затрат. Отличным решением этой проблемы станет компактная буржуйка, сделанная своими руками, для создания которой необходимы смекалка, желание, инструменты и металл.

Простой камин можно построить из материалов, которые есть под рукой. Вы можете использовать обычную канистру или толстостенную бочку. Многолетняя практика показала, что очень толстый металл (более 8 мм) слишком трудно нагреть. Это снижает эффективность, и большая часть тепла не используется для отопления.

Если металл слишком тонкий, он деформируется под воздействием тепла и быстро теряет свою первоначальную форму. Наилучшим выбором является толщина стенки около 3-4 мм.

Вводное видео по работе печи

Прямоугольная буржуйка с отражателем

Решение о том, какой формы и размера должна быть готовая буржуйка, каждый должен принять для себя сам. Человек с инженерной подготовкой и навыками может взять любую конструкцию, даже самую простую, и внести необходимые изменения, чтобы улучшить ее.

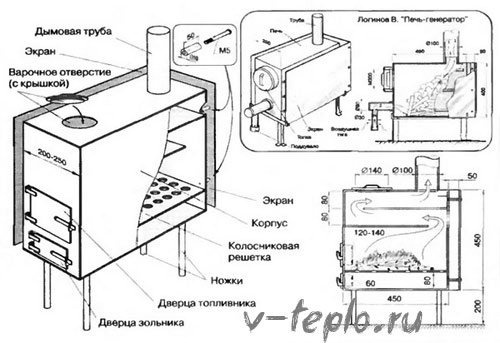

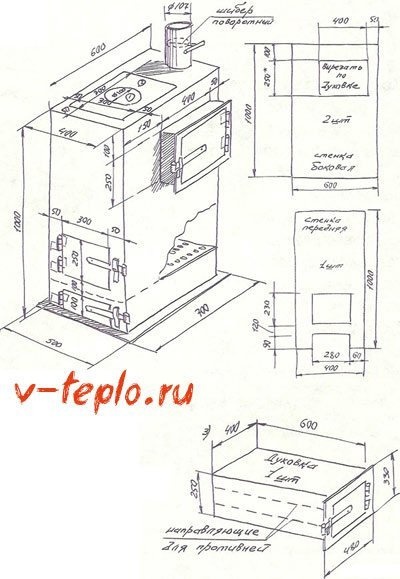

Чертеж прямоугольного буржуя:

Простой и многофункциональный камин своими руками изготавливается из следующих материалов:

• Эскизы и простой строительный чертеж с указанием всех основных размеров
• Стальные уголки (толщина 4-5 мм)
• Листовой металл (количество зависит от требуемого размера горшка)
• Сварщик
• Стальная труба 180 мм
• Ручные и электроинструменты
• Металлическая труба 25-30 мм

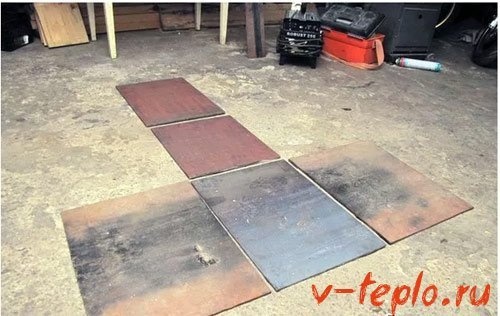

Корпус плиты будет изготовлен из прямоугольных стальных листов, которые свариваются между собой стыковой сваркой. Вам нужно будет вырезать заготовки для пяти основных плоскостей (нижней, верхней, боковых и задней). На передней панели будет зольник и дверца топки, так что с этим можно будет разобраться позже.

Сначала боковины привариваются к днищу. Убедитесь, что они расположены отвесно, используя спиртовой уровень или угольник, и что они пересекаются под прямым углом. После сварки в 2 или 3 местах убедитесь, что они правильно выровнены, и завершите сварку.

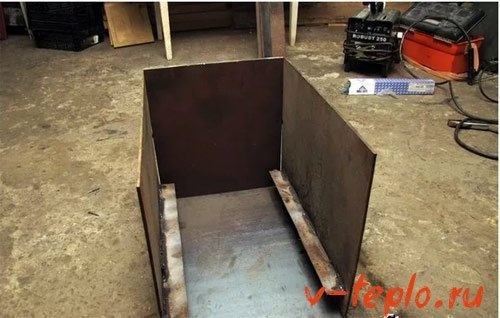

Затем приваривается задняя стенка. Все внутреннее пространство должно быть разделено на три части:

1. Дымоход
2. Топка
3. Пепельница

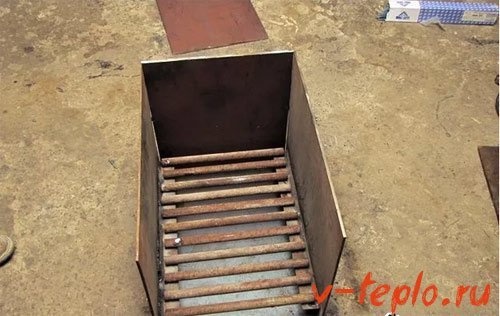

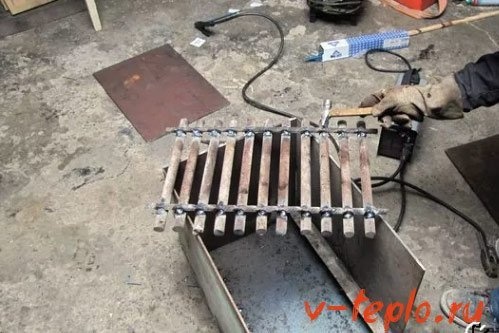

Последние два должны быть разделены решеткой, на которую будет помещаться твердое топливо (торф, дрова). Он изготавливается следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) привариваются по всей длине уголки
2. Для решетки следует подготовить полосу из толстого стального листа шириной 25-30 мм и длиной, соответствующей ширине решетки.

• Расстояние между досками составляет примерно 5 см.
• К прутьям привариваются два металлических прута диаметром 15-20 мм, чтобы они были как можно прочнее, так как они также служат ребрами жесткости.

Нет необходимости приваривать решетку к внутренним углам. Его можно легко снять при необходимости (чистка, ремонт). Через некоторое время некоторые жалюзи могут перегореть и потребуют замены. Существует множество других причин, по которым решетка радиатора должна быть снята.

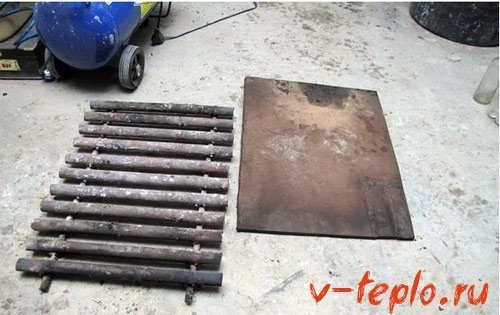

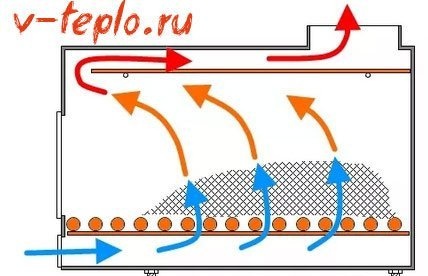

Следующий шаг - приварить два металлических стержня сверху, где будет размещен отражатель. Это металлическая пластина, которая отделяет дымоход от топки. Дефлектор является съемным.

Дефлектор должен быть расположен таким образом, чтобы спереди образовывался канал для выхода дыма. Больше всего он нагревается в центре, поэтому его делают из очень толстого металла (12-16 мм).

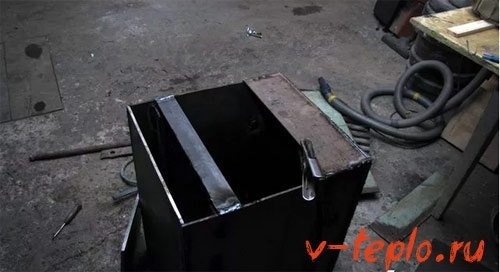

Теперь настало время для заключительных этапов работы. Сначала приваривается будущая крышка топки. Хорошо бы заранее сделать отверстие для дымохода. Затем верхняя перемычка вырезается и приваривается на место, за ней следует более узкая перемычка на уровне колосниковой решетки, которая отделяет колосниковую решетку от зольной дверцы.

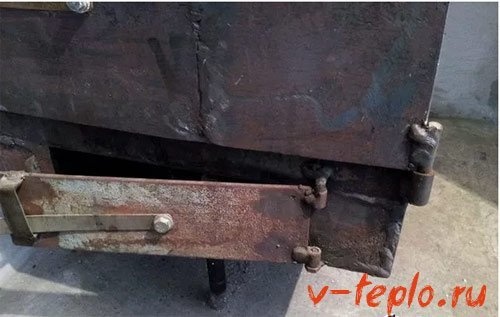

Вам не нужно беспокоиться о размере двери. Самое главное, что в него легко закладывать дрова и удалять золу и пепел. Как правило, дверца для очага делается почти во всю ширину, чтобы можно было снять отражатель и колосник, для зольника она делается более узкой.

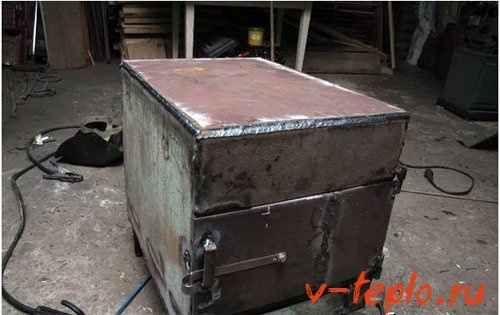

Затем следует приварить ручки для дверцы очага, защелки и занавески. Последний рекомендуется изготовить самостоятельно из толстого прута и стальной трубы. Такая работа не должна быть сложной.

Теперь, когда вы все собрали, пришло время подумать о монтаже готовой конструкции на ножках. Мы рекомендуем делать их из металлической трубки диаметром 2-3 см и длиной 8-10 см с приваренной на конце гайкой и вкрученным болтом. Таким образом, вы можете регулировать высоту. Многим это может показаться странным, но в процессе установки все станет понятнее.

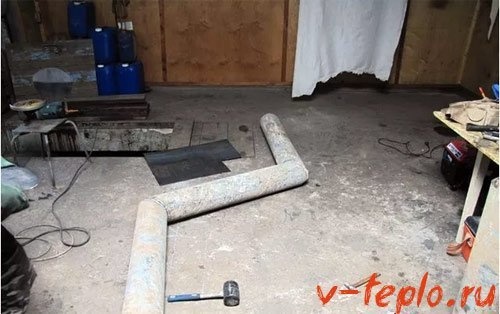

Теперь пришло время подумать о дымоходе, который будет сделан из трубы диаметром 15-18 см. Она должна быть выведена наружу через отверстие в стене. Изгибы должны быть сделаны под углом 45 градусов и не должны быть горизонтальными изгибами.

В нижней части дымохода должна быть установлена поворотная заслонка. Для этого из листового металла вырезается круг, диаметром чуть меньше, чем аналогичная характеристика трубы, в котором просверливается отверстие для вращения ручки. Ручка может быть изготовлена из металлического стержня.

Дымовая труба должна быть помещена на гильзу высотой 15-20 см. Она изготавливается из куска материала диаметром чуть меньше дымовой трубы и приваривается вдоль отверстия к верхней крышке. Теперь осталось установить камин, отрегулировать высоту и все - можно отапливать помещение.

Вас также может заинтересовать статья о том, как внедрить альтернативное отопление в частном доме.

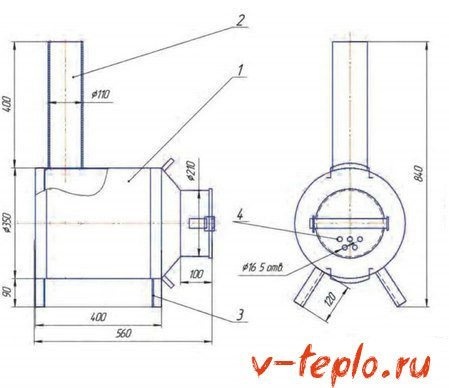

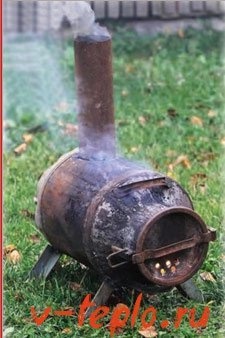

Простая буржуйка из бидона

Самая простая решетка делается своими руками из обычного скипа. О долговечности такой конструкции нельзя сказать, но она быстро строится, легко устанавливается и дает достаточно тепла.

Вся работа заключается в сборке ножек, прокладке отводной трубы и нескольких косметических процедур. Для работы вам понадобятся:

• Бидон
• Труба для вывода дымохода
• Трубка для решетки
• Рабочие инструменты
• Сварщик

Начало работы

1. Расположите камин горизонтально и отметьте место, где должен находиться прямоугольный или серповидный зольник. Поместите его под крышку.
2. Просверлите в стенке или дне кастрюли отверстие диаметром, равным диаметру дымохода.
3. Для изготовления решетки необходимо иметь стальную проволоку. Его сгибают, просовывают через крышку и аккуратно сгибают так, чтобы зигзаг оказался в правильном положении и в него легко можно было положить древесные опилки, дрова и т.д.
4. Прикрепите жестянку к ножкам, которые вырезаются из трубы или углового железа и свариваются вместе.
5. Сварить дымовую трубу вместе.

Вы можете установить отражатель снаружи резервуара, чтобы меньше тепла уходило наружу. Снаружи бака можно установить отражатель, чтобы меньше уходило тепла.

Преимущества и недостатки самодельной хижины

Среди многочисленных преимуществ такой неприглядной, но полезной установки можно назвать следующие:

• Полная автономия и энергетическая независимость
• Работа на любом твердом топливе, включая растительные остатки - это экономит много денег
• Универсальность конструкции, которую можно не только устанавливать в различных помещениях, но и использовать для приготовления пищи
• Нет необходимости в прочном фундаменте или крепком дымоходе
• Простая конструкция, которую можно построить из материалов, имеющихся в вашем гараже

Но, несмотря на весомые и многочисленные преимущества, есть и ряд недостатков:

• Высокая теплопроводность металла приводит к тому, что топливо быстро прогорает, а котелок остывает.
• Если стенки недостаточно толстые, они вскоре начнут прогорать, и плита выйдет из строя.
• Следите за процессом горения и своевременно добавляйте дрова, проверяйте тягу.
• Сажа и влажные поленья приводят к накоплению трудноудаляемой сажи в дымоходе.

Видео — еще один вариант изготовления печи

И наконец

Самодельный очаг - это надежный и эффективный помощник в холодном рабочем помещении или в собственном гараже. Его легко сделать - и для начала работы не требуется больших финансовых затрат.
